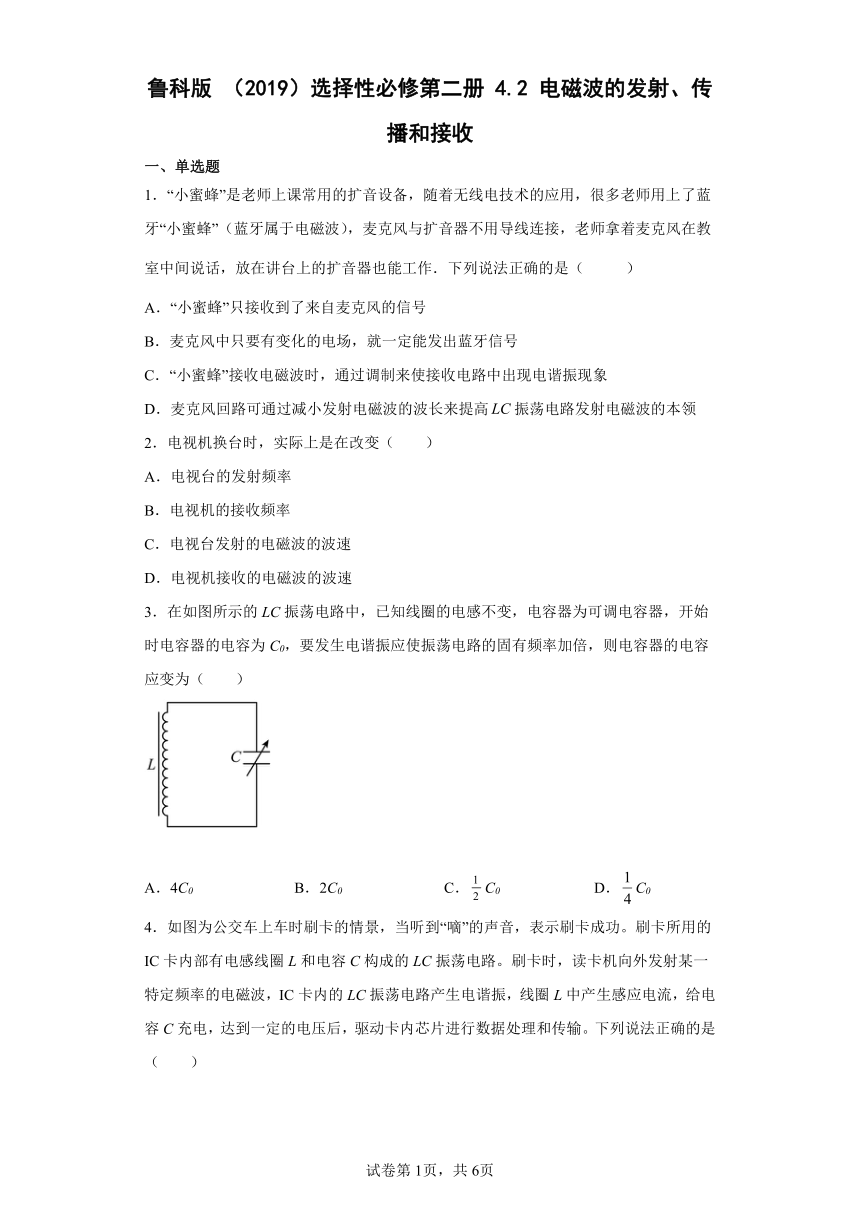

鲁科版 (2019)选择性必修第二册 4.2 电磁波的发射、传播和接收
一、单选题
1.“小蜜蜂”是老师上课常用的扩音设备,随着无线电技术的应用,很多老师用上了蓝牙“小蜜蜂”(蓝牙属于电磁波),麦克风与扩音器不用导线连接,老师拿着麦克风在教室中间说话,放在讲台上的扩音器也能工作.下列说法正确的是( )
A.“小蜜蜂”只接收到了来自麦克风的信号
B.麦克风中只要有变化的电场,就一定能发出蓝牙信号
C.“小蜜蜂”接收电磁波时,通过调制来使接收电路中出现电谐振现象
D.麦克风回路可通过减小发射电磁波的波长来提高振荡电路发射电磁波的本领
2.电视机换台时,实际上是在改变(  )
A.电视台的发射频率
B.电视机的接收频率
C.电视台发射的电磁波的波速
D.电视机接收的电磁波的波速
3.在如图所示的LC振荡电路中,已知线圈的电感不变,电容器为可调电容器,开始时电容器的电容为C0,要发生电谐振应使振荡电路的固有频率加倍,则电容器的电容应变为(  )
A.4C0 B.2C0 C.C0 D.C0

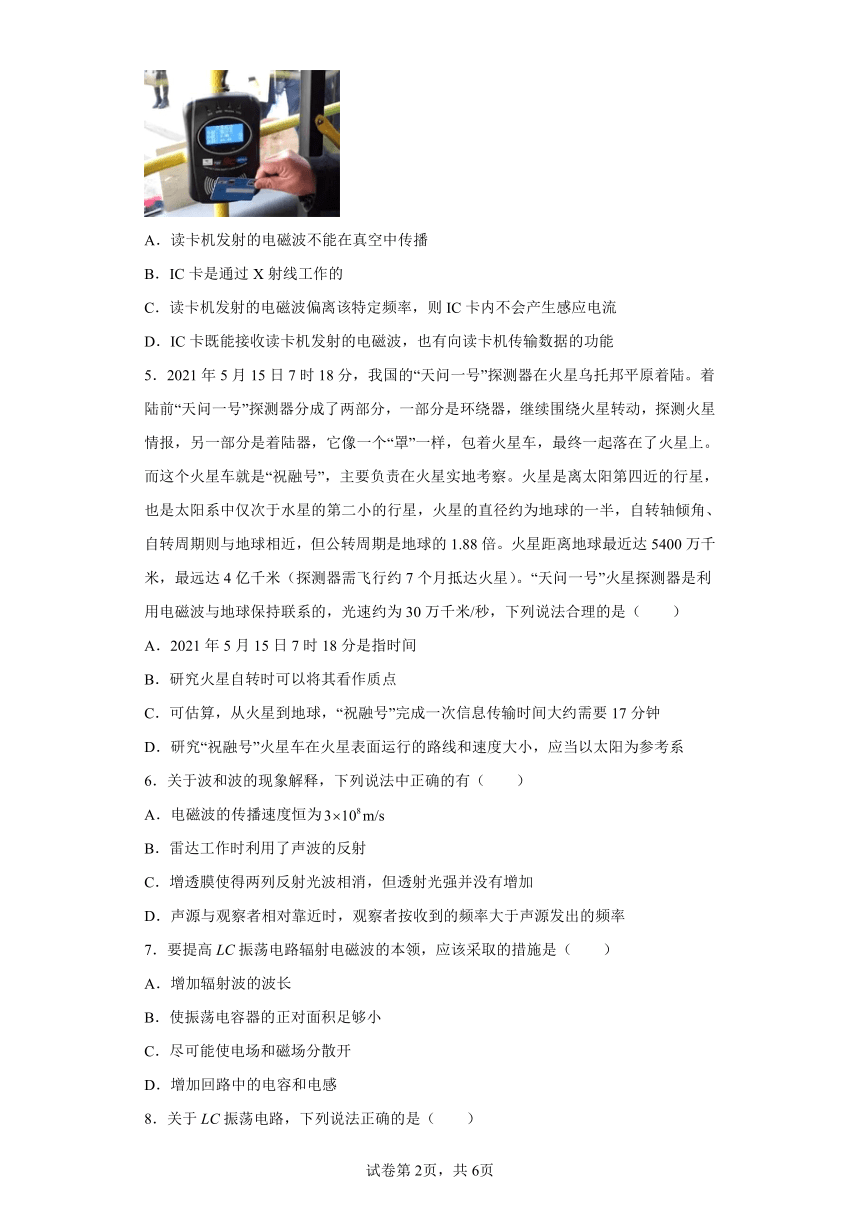

4.如图为公交车上车时刷卡的情景,当听到“嘀”的声音,表示刷卡成功。刷卡所用的IC卡内部有电感线圈L和电容C构成的LC振荡电路。刷卡时,读卡机向外发射某一特定频率的电磁波,IC卡内的LC振荡电路产生电谐振,线圈L中产生感应电流,给电容C充电,达到一定的电压后,驱动卡内芯片进行数据处理和传输。下列说法正确的是(  )
A.读卡机发射的电磁波不能在真空中传播
B.IC卡是通过X射线工作的
C.读卡机发射的电磁波偏离该特定频率,则IC卡内不会产生感应电流
D.IC卡既能接收读卡机发射的电磁波,也有向读卡机传输数据的功能
5.2021年5月15日7时18分,我国的“天问一号”探测器在火星乌托邦平原着陆。着陆前“天问一号”探测器分成了两部分,一部分是环绕器,继续围绕火星转动,探测火星情报,另一部分是着陆器,它像一个“罩”一样,包着火星车,最终一起落在了火星上。而这个火星车就是“祝融号”,主要负责在火星实地考察。火星是离太阳第四近的行星,也是太阳系中仅次于水星的第二小的行星,火星的直径约为地球的一半,自转轴倾角、自转周期则与地球相近,但公转周期是地球的1.88倍。火星距离地球最近达5400万千米,最远达4亿千米(探测器需飞行约7个月抵达火星)。“天问一号”火星探测器是利用电磁波与地球保持联系的,光速约为30万千米/秒,下列说法合理的是(  )
A.2021年5月15日7时18分是指时间
B.研究火星自转时可以将其看作质点
C.可估算,从火星到地球,“祝融号”完成一次信息传输时间大约需要17分钟
D.研究“祝融号”火星车在火星表面运行的路线和速度大小,应当以太阳为参考系
6.关于波和波的现象解释,下列说法中正确的有(  )
A.电磁波的传播速度恒为
B.雷达工作时利用了声波的反射
C.增透膜使得两列反射光波相消,但透射光强并没有增加
D.声源与观察者相对靠近时,观察者按收到的频率大于声源发出的频率
7.要提高LC振荡电路辐射电磁波的本领,应该采取的措施是(  )
A.增加辐射波的波长
B.使振荡电容器的正对面积足够小
C.尽可能使电场和磁场分散开
D.增加回路中的电容和电感

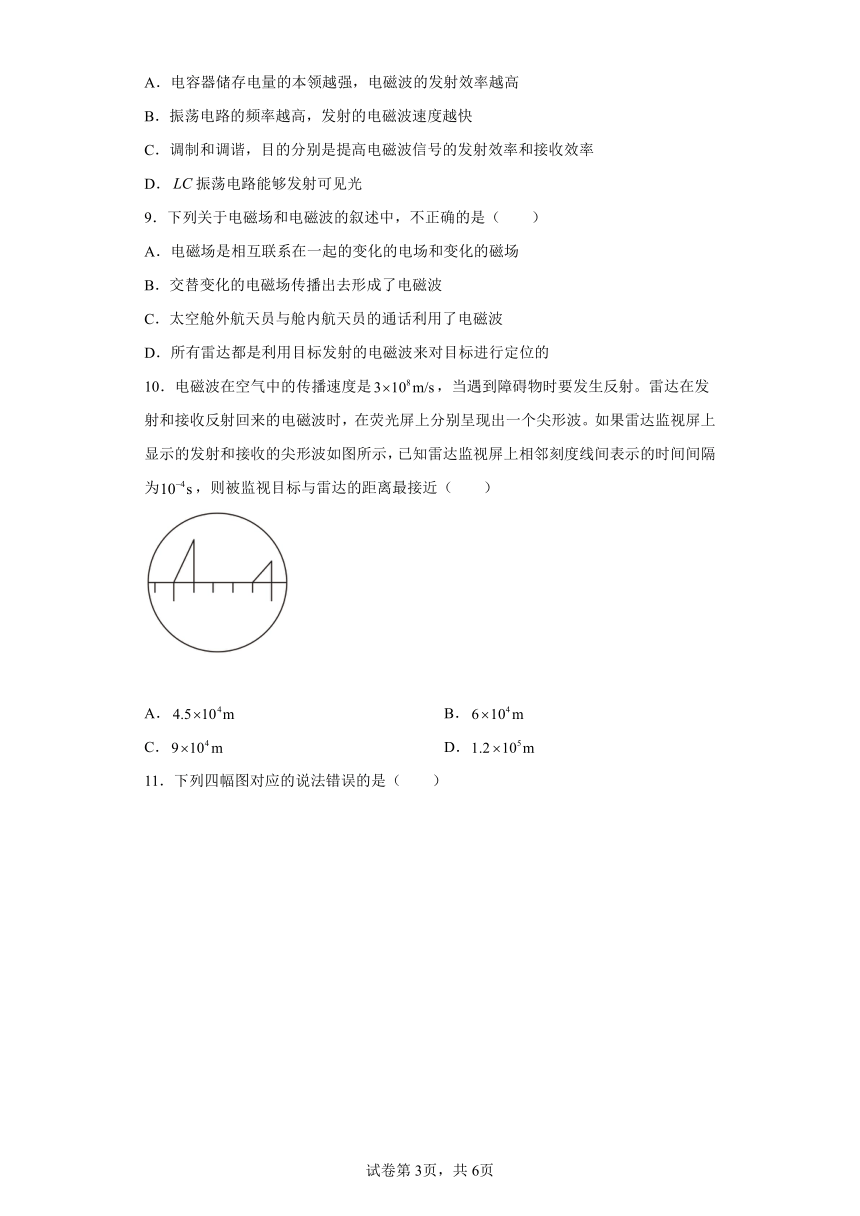

8.关于LC振荡电路,下列说法正确的是(  )
A.电容器储存电量的本领越强,电磁波的发射效率越高
B.振荡电路的频率越高,发射的电磁波速度越快
C.调制和调谐,目的分别是提高电磁波信号的发射效率和接收效率
D.振荡电路能够发射可见光
9.下列关于电磁场和电磁波的叙述中,不正确的是(  )
A.电磁场是相互联系在一起的变化的电场和变化的磁场
B.交替变化的电磁场传播出去形成了电磁波
C.太空舱外航天员与舱内航天员的通话利用了电磁波
D.所有雷达都是利用目标发射的电磁波来对目标进行定位的
10.电磁波在空气中的传播速度是,当遇到障碍物时要发生反射。雷达在发射和接收反射回来的电磁波时,在荧光屏上分别呈现出一个尖形波。如果雷达监视屏上显示的发射和接收的尖形波如图所示,已知雷达监视屏上相邻刻度线间表示的时间间隔为,则被监视目标与雷达的距离最接近( )
A. B.
C. D.

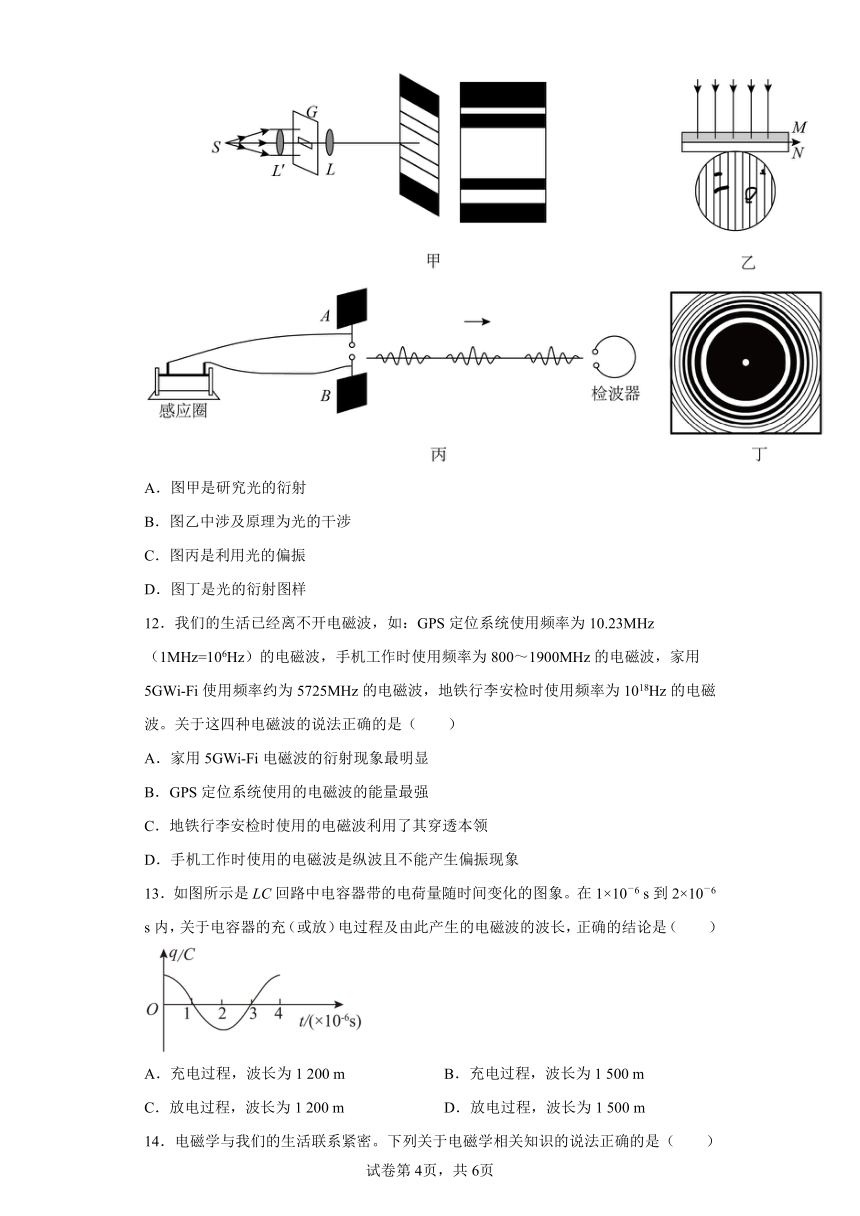

11.下列四幅图对应的说法错误的是(  )
A.图甲是研究光的衍射
B.图乙中涉及原理为光的干涉
C.图丙是利用光的偏振
D.图丁是光的衍射图样
12.我们的生活已经离不开电磁波,如:GPS定位系统使用频率为10.23MHz(1MHz=106Hz)的电磁波,手机工作时使用频率为800~1900MHz的电磁波,家用5GWi-Fi使用频率约为5725MHz的电磁波,地铁行李安检时使用频率为1018Hz的电磁波。关于这四种电磁波的说法正确的是(  )
A.家用5GWi-Fi电磁波的衍射现象最明显
B.GPS定位系统使用的电磁波的能量最强
C.地铁行李安检时使用的电磁波利用了其穿透本领
D.手机工作时使用的电磁波是纵波且不能产生偏振现象
13.如图所示是LC回路中电容器带的电荷量随时间变化的图象。在1×10-6 s到2×10-6 s内,关于电容器的充(或放)电过程及由此产生的电磁波的波长,正确的结论是(  )
A.充电过程,波长为1 200 m B.充电过程,波长为1 500 m
C.放电过程,波长为1 200 m D.放电过程,波长为1 500 m

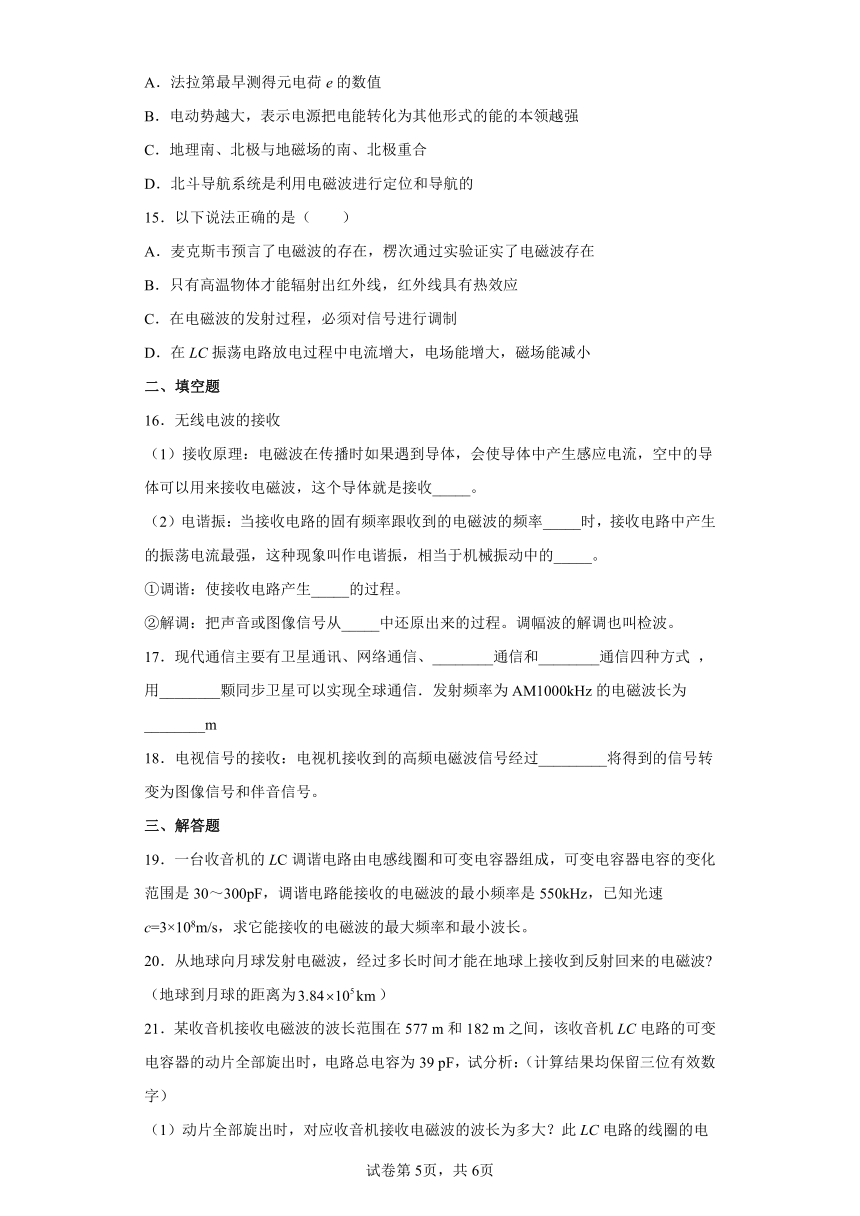

14.电磁学与我们的生活联系紧密。下列关于电磁学相关知识的说法正确的是(  )
A.法拉第最早测得元电荷e的数值
B.电动势越大,表示电源把电能转化为其他形式的能的本领越强
C.地理南、北极与地磁场的南、北极重合
D.北斗导航系统是利用电磁波进行定位和导航的
15.以下说法正确的是(  )
A.麦克斯韦预言了电磁波的存在,楞次通过实验证实了电磁波存在
B.只有高温物体才能辐射出红外线,红外线具有热效应
C.在电磁波的发射过程,必须对信号进行调制
D.在LC振荡电路放电过程中电流增大,电场能增大,磁场能减小
二、填空题
16.无线电波的接收
(1)接收原理:电磁波在传播时如果遇到导体,会使导体中产生感应电流,空中的导体可以用来接收电磁波,这个导体就是接收_____。
(2)电谐振:当接收电路的固有频率跟收到的电磁波的频率_____时,接收电路中产生的振荡电流最强,这种现象叫作电谐振,相当于机械振动中的_____。
①调谐:使接收电路产生_____的过程。
②解调:把声音或图像信号从_____中还原出来的过程。调幅波的解调也叫检波。
17.现代通信主要有卫星通讯、网络通信、________通信和________通信四种方式 ,用________颗同步卫星可以实现全球通信.发射频率为AM1000kHz的电磁波长为________m
18.电视信号的接收:电视机接收到的高频电磁波信号经过_________将得到的信号转变为图像信号和伴音信号。
三、解答题
19.一台收音机的LC调谐电路由电感线圈和可变电容器组成,可变电容器电容的变化范围是30~300pF,调谐电路能接收的电磁波的最小频率是550kHz,已知光速c=3×108m/s,求它能接收的电磁波的最大频率和最小波长。
20.从地球向月球发射电磁波,经过多长时间才能在地球上接收到反射回来的电磁波 (地球到月球的距离为)
21.某收音机接收电磁波的波长范围在577 m和182 m之间,该收音机LC电路的可变电容器的动片全部旋出时,电路总电容为39 pF,试分析:(计算结果均保留三位有效数字)
(1)动片全部旋出时,对应收音机接收电磁波的波长为多大?此LC电路的线圈的电感为多少?
(2)该收音机LC电路的可变电容器的动片完全旋入时,电容器的电容为多大?
22.某地的雷达站正在跟踪一架向雷达站匀速飞来的飞机.设某一时刻从雷达站发出电磁波后到再接收到反射波历时,经后又发出一个电磁波,雷达站从发出电磁波到再接收到反射波历时,则该飞机的飞行速度多大?
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.D
【解析】
【详解】
A.因为蓝牙属于电磁波,周围空间存在其他电磁波信号,所以“小蜜蜂”不只接收到了来自麦克风的信号,故A错误;
B.均匀变化的电场产生恒定的磁场,不能产生电磁波信号,故B错误;
C.使电磁波随各种信号而改变的技术叫做调制,使接收电路产生电谐振的过程叫做调谐;故C错误;
D.减小发射电磁波的波长,则会提高频率,可以提高振荡电路发射电磁波的本领,故D正确。
故选D。
2.B
【解析】
【分析】
【详解】
电视机接收节目是利用电磁波的频率不同使收看到的电视频道不同,所以是改变电视机的接收频率。
故选B。
3.D
【解析】
【分析】
【详解】
由题意,固有频率变为原来的2倍,即周期变为原来的,由
知,L不变,只有时符合要求。
故选D。
4.D
【解析】
【详解】
A.读卡机发射的电磁波能在真空中传播,选项A错误;
B.IC卡工作肯定不是依靠X射线,X射线的辐射能量比较大,长时间接触对人体有害,选项B错误;
C.若读卡机发射的电磁波偏离该特定频率,则IC卡内仍会产生感应电流,只不过不能产生电谐振,从而不能产生较大的感应电流,选项C错误;
D.IC卡既能接收读卡机发射的电磁波,也有向读卡机传输数据的功能,选项D正确。
故选D。
5.C
【解析】
【分析】
【详解】
A.题中2021年5月15日7时18分是指时刻。故A错误;
B.研究火星自转时不能看作质点。故B错误;
C.一般情况下电磁波从火星到地球完成一次信息传输时间,最近的需要3分钟,最远的需要22分钟,现“祝融号”从火星乌托邦平原南部到中国的航天控制中心完成一次信息传输时间大约需17分钟是合理的。故C正确;
D.研究“祝融号”火星车在火星表面运行的路线和速度大小,应当以火星表面为参考系。故D错误。
故选C。
6.D
【解析】
【分析】
【详解】
A.电磁波在真空中的传播速度恒为,在其它介质中传播速度并不相等,A错误;
B.雷达工作时利用了电磁波的反射,B错误;
C.反射光相消就是透射光增强,因为两个光的光程差是一样的,但一个肯定有另一个肯定没有半波损失,把薄膜厚度设计成反射光相消,透射光就增强,C错误;
D.根据多普勒效应,声源与观察者相对靠近时,观察者按收到的频率大于声源发出的频率,D正确。
故选D。
7.B
【解析】
【详解】
理论证明,电磁波发射本领(功率)与f成正比,电磁场应尽可能扩散到周期空间,形成开放电路,,,要使f增大,应减小L或C,故选B。
8.C
【解析】
【详解】
A.由电磁振荡的周期公式可知,自感系数L和电容C越大,周期越长,发射的电磁波频率越低,发射效率也越低,A错误:
B.真空中电磁波速度恒定,与频率无关,B错误:
C.调制,是为了提高图像或声音等低频电磁波信号的发射效率,调谐,是为了更有效获取目标波段的电磁波信号,C正确:
D.振荡电路只能够发射无线电波和微波,不能发射可见光,D错误。
故选C。
9.D
【解析】
【分析】
【详解】
A.变化的电场和变化的磁场是相互联系的,它们统称为电磁场,故A不符合题意;
B.周期性变化的电场产生磁场;故周期性变化的电磁场由近及远地向周围传播就形成了电磁波;故B不符合题意;
C.太空中由于没有传播声音的介质,故声音不能在真空中传播,所以宇航员要进行对话需借助电子通信设备进行交流,即电磁波,故C不符合题意;
D.雷达是利用自身发射的电磁波来对目标进行定位的,还可以运用多普勒效应测量速度,故D符合题意。
故选D。
10.B
【解析】
【详解】
读图可知电磁波发射到接收的总时间为 ,单程的时间为


故选B。
11.C
【解析】
【分析】
【详解】
A.图甲是光的单缝衍射,故A项正确;
B.图乙是光的干涉现象,故B正确;
C.图丙是产生电磁波不是光的偏振,故C错误;
D.图丁是泊松亮斑,光的衍射,故D正确。本题选择错误的选项。
故选C。
12.C
【解析】
【详解】
A.电磁波波长越长,频率越低,则衍射现象越明显,GPS定位系统的电磁波衍射现象最明显,故A错误;
B.根据可知,频率越高,能量越强,则地铁行李安检时使用的能量最强,故B错误;
C.地铁行李安检时使用的电磁波利用了其穿透本领,故C正确;
D.电磁波是横波,能产生偏振现象,故D错误。
故选C。
13.A
【解析】
【分析】
【详解】
由题图可知,在1×10-6 s到2×10-6 s内,电容器C带的电荷量由0增加到最多,因此是充电过程。电磁振荡周期等于所发射的电磁波的周期,那么电磁波的波长为
故选A。
14.D
【解析】
【详解】
A.美国物理学家密立根最早测得元电荷e的数值,故A错误;
B.电动势越大,表示电源把其他形式的能转化为电能的本领越强,故B错误;
C.地理南、北极与地磁场的南、北极不重合,有一定的夹角(磁偏角),故C错误;
D.电磁波可以在真空中传播,所以北斗导航系统是利用电磁波进行定位和导航的,故D正确。
故选D。
15.C
【解析】
【分析】
【详解】
A.麦克斯韦预言了电磁波的存在,赫兹通过实验证实了电磁波存在,选项A错误;
B.任何物体都能辐射出红外线,物体的温度越高,辐射出的红外线越强,红外线具有热效应,选项B错误;
C.在电磁波的发射过程,必须对信号进行调制,选项C正确;
D.在LC振荡电路放电过程中电流增大,磁场能增大,电场能减小,选项D错误。
故选C。
16. 天线 相同 共振 电谐振 高频电流
【解析】
【详解】

17. 微波 光纤 三 300
【解析】
【分析】
(1)要解答本题需掌握:微波通信、卫星通信、光纤通信、网络通讯组成了现代的通信网络.三颗同步卫星可以实现全球通信.
(2)根据公式波速=波长×频率(c=λf)可进行计算,注意波速c=3×108m/s.
【详解】
现在的通信方式很多,主要有微波通信、卫星通信、光纤通信、网络通讯等,这些通信方式组成了现代的通信网络.
在卫星通讯中,用三颗同步卫星可以实现全球通信.
因为波速=波长×频率(c=λf),波速c=3×108m/s.则波长:.
【点睛】
本题主要考查学生对:现代网络通讯的了解和掌握,是一道基础题.对电磁波公式的熟练应用是本题的难点.
18.解调
【解析】

19.1739kHz;173m.
【解析】
【分析】
【详解】

知,当C最小时,则f最大
所以
fmax=1739kHz
由v=λf知,当f最大时,λ最小,所以
20.2.56s
【解析】
【分析】
【详解】
设地球到月球的距离为d,则电磁波在地球与月球间往返一次所用的时间t为
其中

从地球向月球发射电磁波,在地球上接收到反射回来的电磁波的时间为
21.(1)182 m,0.239 mH;(2)392 pF
【解析】
【分析】
【详解】
(1)由
λ=c·T

T=2π
可得
λ=2πc
动片完全旋出时,电容器极板正对面积最小,由
C=
可知,此时电容器的电容最小,电容为
C=39 pF
所以此时对应的接收电磁波的波长最小,为182 m,由上面关系式可导出
L=
代入数据可求出
L≈0.239 mH
(2)由
λ=2πc


所以
Cmax=Cmin=×39 pF≈392 pF
22.525m/s
【解析】
【详解】
由电磁波发射到接收到反射波历时,可算出此时飞机距雷达站的距离为
经4s后,飞机距雷达站的距离为
在这4s时间内飞机飞过的路程为
故飞机的飞行速度为
