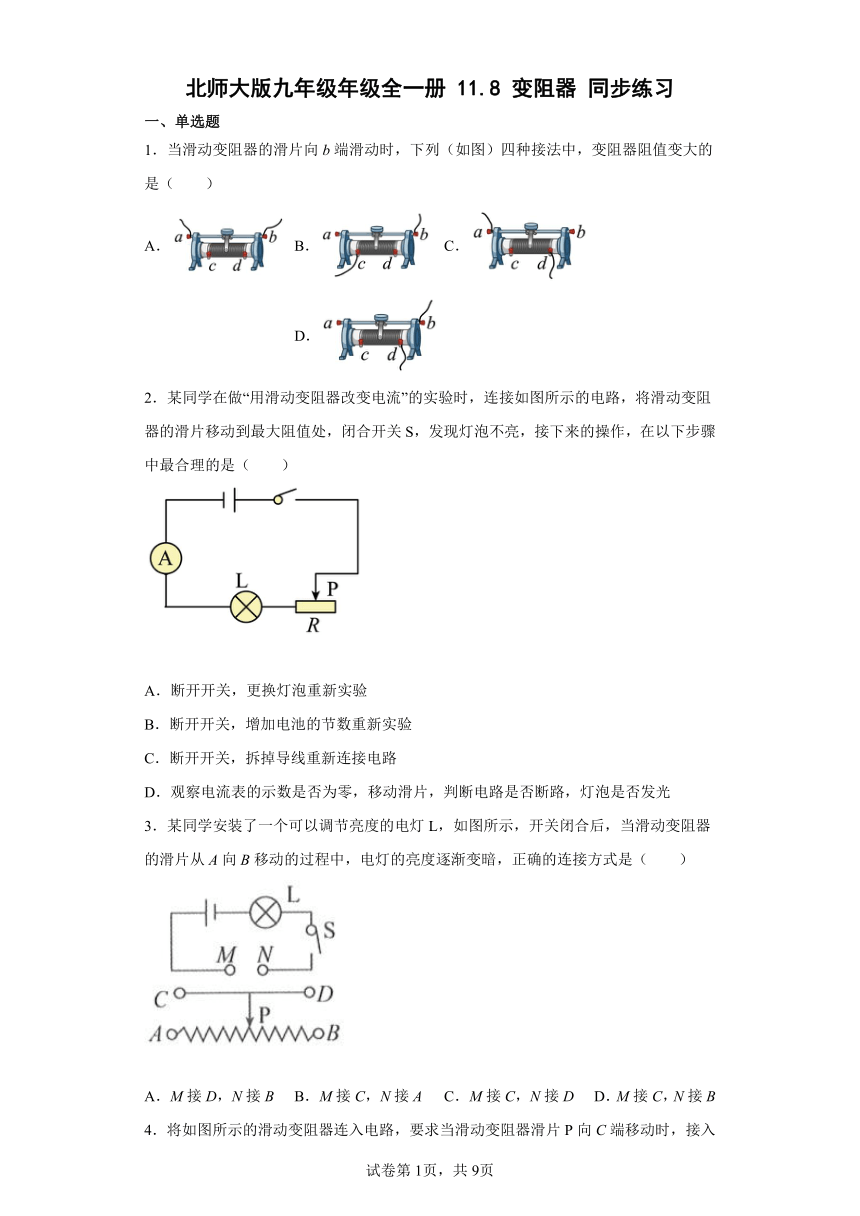

北师大版九年级年级全一册 11.8 变阻器 同步练习
一、单选题
1.当滑动变阻器的滑片向b端滑动时,下列(如图)四种接法中,变阻器阻值变大的是( )
A. B. C. D.
2.某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现灯泡不亮,接下来的操作,在以下步骤中最合理的是( )
A.断开开关,更换灯泡重新实验
B.断开开关,增加电池的节数重新实验
C.断开开关,拆掉导线重新连接电路
D.观察电流表的示数是否为零,移动滑片,判断电路是否断路,灯泡是否发光
3.某同学安装了一个可以调节亮度的电灯L,如图所示,开关闭合后,当滑动变阻器的滑片从A向B移动的过程中,电灯的亮度逐渐变暗,正确的连接方式是( )
A.M接D,N接B B.M接C,N接A C.M接C,N接D D.M接C,N接B

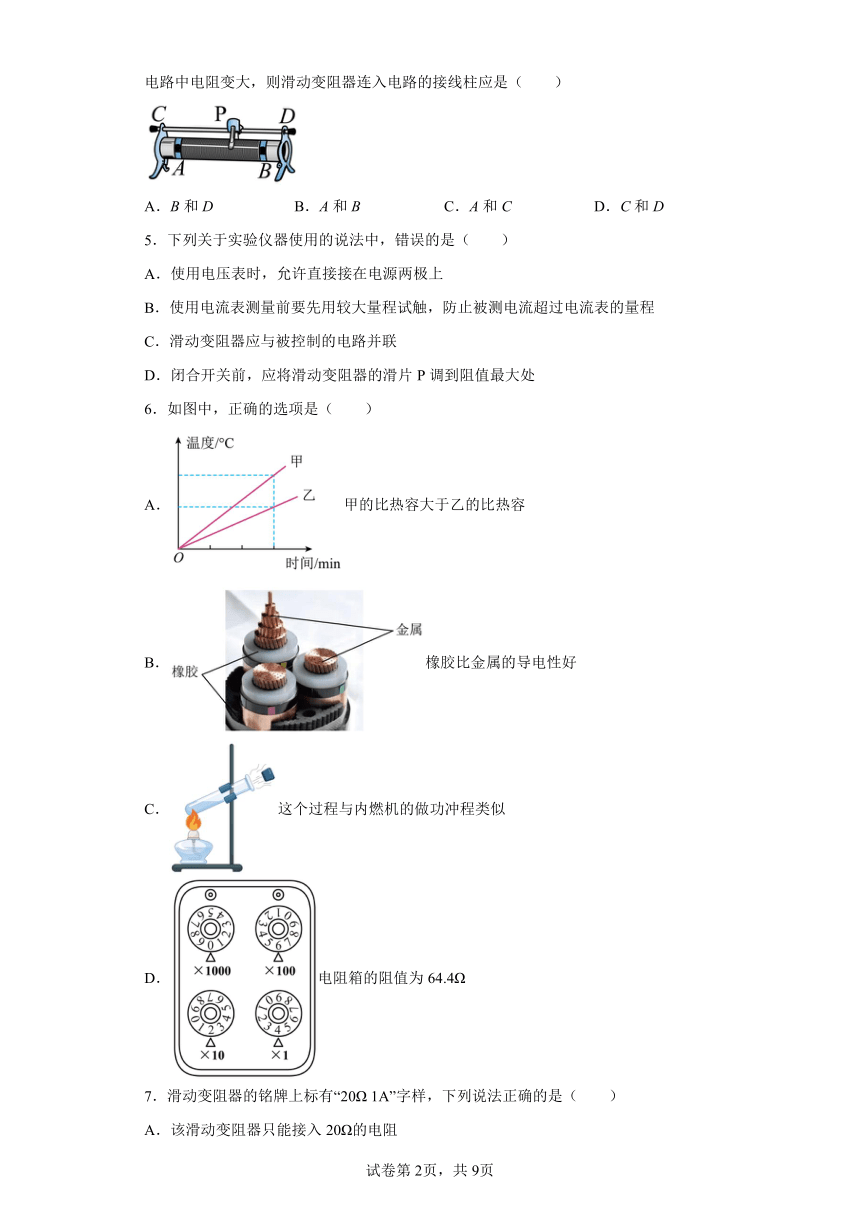

4.将如图所示的滑动变阻器连入电路,要求当滑动变阻器滑片P向C端移动时,接入电路中电阻变大,则滑动变阻器连入电路的接线柱应是( )
A.B和D B.A和B C.A和C D.C和D
5.下列关于实验仪器使用的说法中,错误的是( )
A.使用电压表时,允许直接接在电源两极上
B.使用电流表测量前要先用较大量程试触,防止被测电流超过电流表的量程
C.滑动变阻器应与被控制的电路并联
D.闭合开关前,应将滑动变阻器的滑片P调到阻值最大处
6.如图中,正确的选项是( )
A.甲的比热容大于乙的比热容
B.橡胶比金属的导电性好
C.这个过程与内燃机的做功冲程类似
D.电阻箱的阻值为64.4Ω
7.滑动变阻器的铭牌上标有“20Ω 1A”字样,下列说法正确的是( )
A.该滑动变阻器只能接入20Ω的电阻
B.该滑动变阻器电阻的变化范围是0~20Ω
C.允许通过该滑动变阻器的最小电流是1A
D.允许通过该滑动变阻器的电流只能是1A

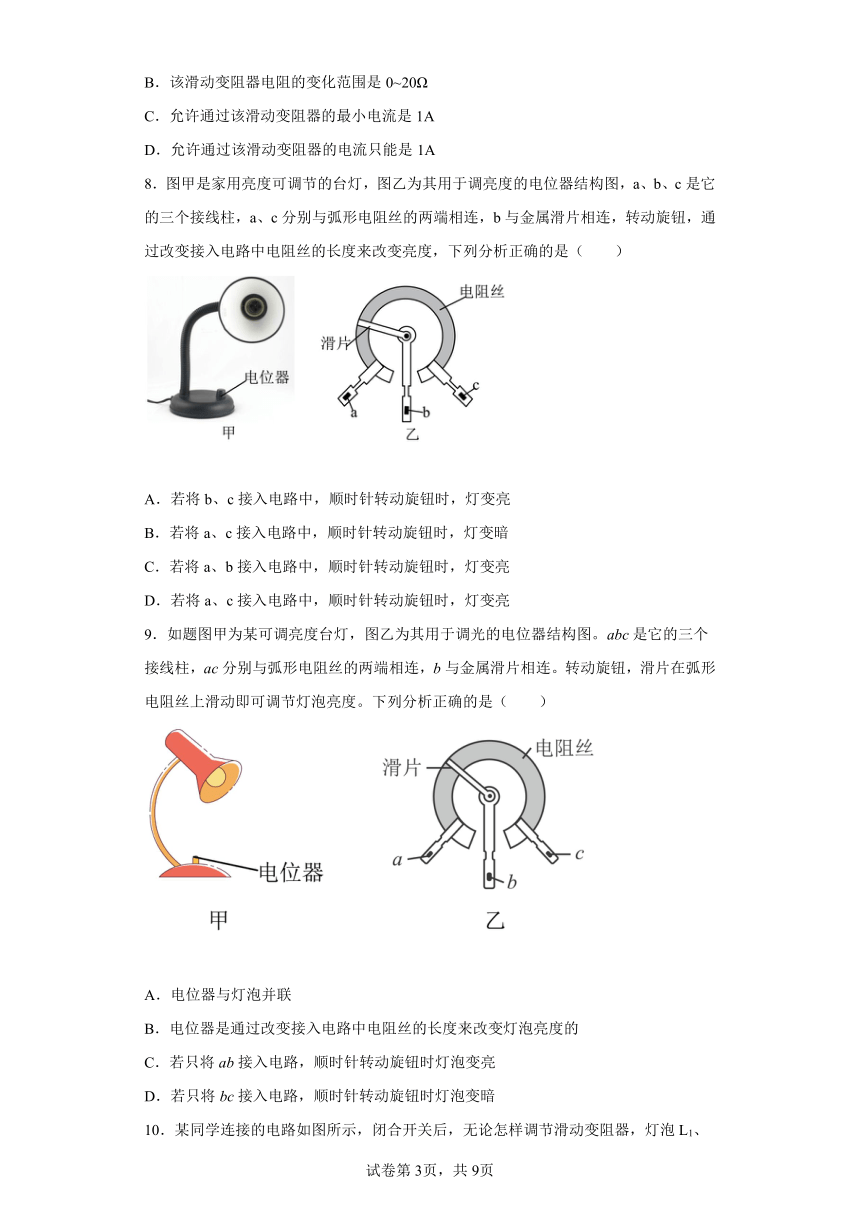

8.图甲是家用亮度可调节的台灯,图乙为其用于调亮度的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,通过改变接入电路中电阻丝的长度来改变亮度,下列分析正确的是( )
A.若将b、c接入电路中,顺时针转动旋钮时,灯变亮
B.若将a、c接入电路中,顺时针转动旋钮时,灯变暗
C.若将a、b接入电路中,顺时针转动旋钮时,灯变亮
D.若将a、c接入电路中,顺时针转动旋钮时,灯变亮
9.如题图甲为某可调亮度台灯,图乙为其用于调光的电位器结构图。abc是它的三个接线柱,ac分别与弧形电阻丝的两端相连,b与金属滑片相连。转动旋钮,滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析正确的是( )
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将ab接入电路,顺时针转动旋钮时灯泡变亮
D.若只将bc接入电路,顺时针转动旋钮时灯泡变暗

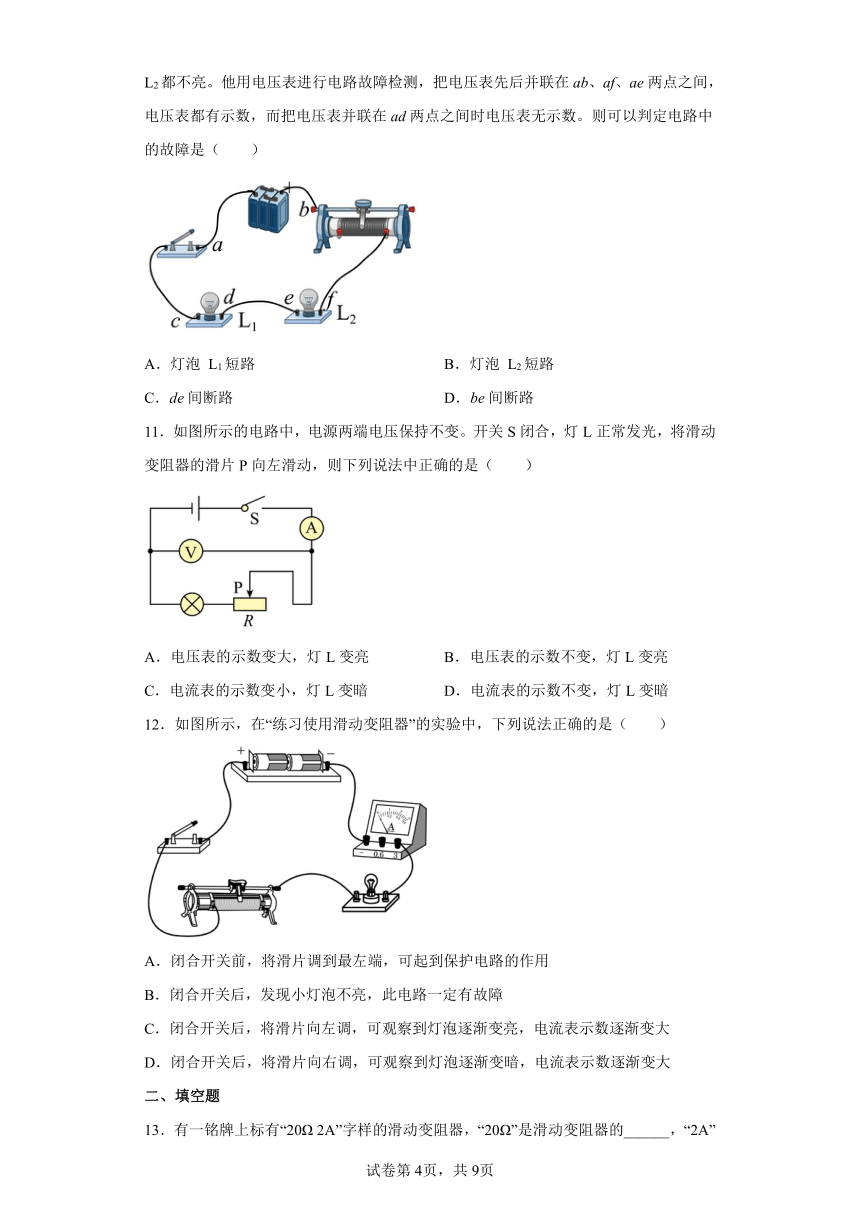

10.某同学连接的电路如图所示,闭合开关后,无论怎样调节滑动变阻器,灯泡L1、L2都不亮。他用电压表进行电路故障检测,把电压表先后并联在ab、af、ae两点之间,电压表都有示数,而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是( )
A.灯泡 L1短路 B.灯泡 L2短路
C.de间断路 D.be间断路
11.如图所示的电路中,电源两端电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向左滑动,则下列说法中正确的是( )
A.电压表的示数变大,灯L变亮 B.电压表的示数不变,灯L变亮
C.电流表的示数变小,灯L变暗 D.电流表的示数不变,灯L变暗
12.如图所示,在“练习使用滑动变阻器”的实验中,下列说法正确的是( )
A.闭合开关前,将滑片调到最左端,可起到保护电路的作用
B.闭合开关后,发现小灯泡不亮,此电路一定有故障
C.闭合开关后,将滑片向左调,可观察到灯泡逐渐变亮,电流表示数逐渐变大
D.闭合开关后,将滑片向右调,可观察到灯泡逐渐变暗,电流表示数逐渐变大
二、填空题
13.有一铭牌上标有“20Ω 2A”字样的滑动变阻器,“20Ω”是滑动变阻器的______,“2A”是滑动变阻器_________。

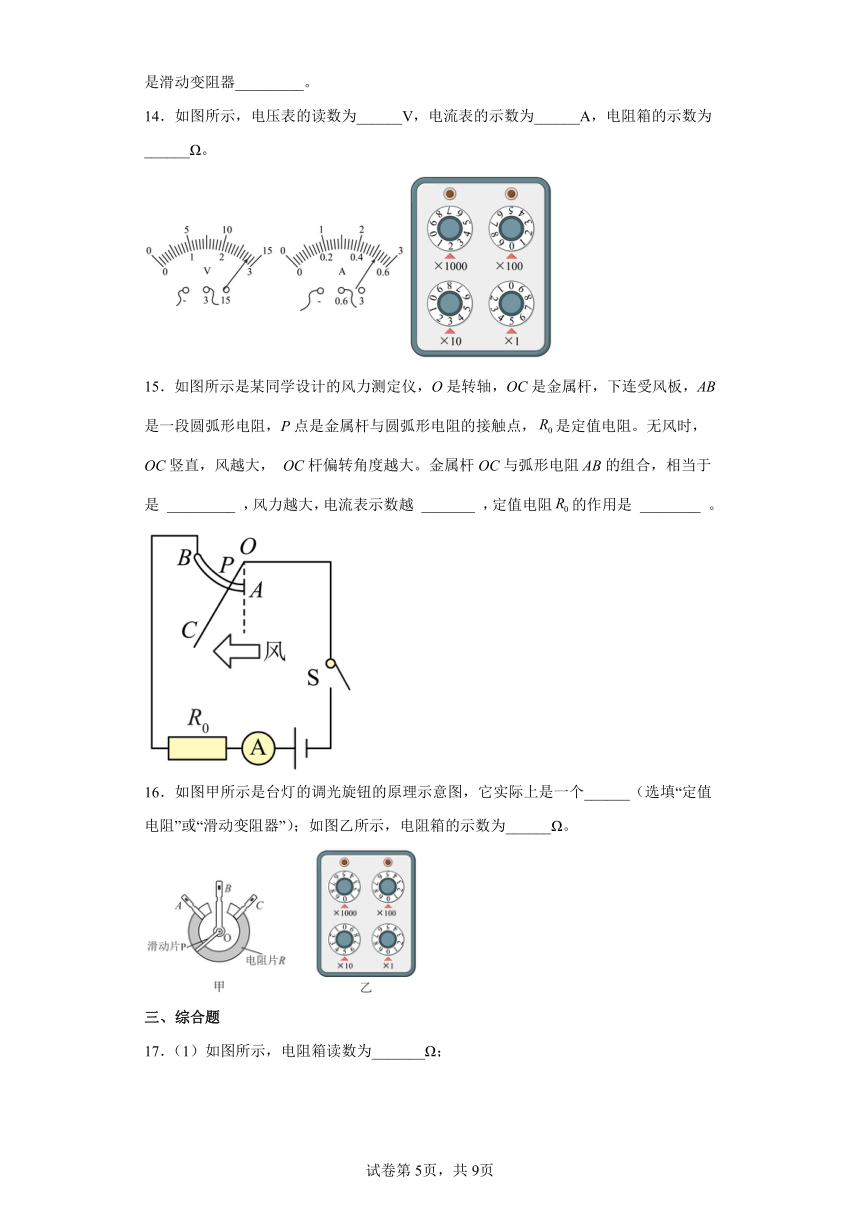

14.如图所示,电压表的读数为______V,电流表的示数为______A,电阻箱的示数为______Ω。
15.如图所示是某同学设计的风力测定仪,O是转轴,OC是金属杆,下连受风板,AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻的接触点,是定值电阻。无风时,OC竖直,风越大, OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合,相当于是 _________ ,风力越大,电流表示数越 _______ ,定值电阻的作用是 ________ 。
16.如图甲所示是台灯的调光旋钮的原理示意图,它实际上是一个______(选填“定值电阻”或“滑动变阻器”);如图乙所示,电阻箱的示数为______Ω。
三、综合题
17.(1)如图所示,电阻箱读数为_______Ω;
(2)完成图中两条光线经过凸透镜后的传播路径;
( )
(3)如图所示,一物体静止在斜面上,请作出物体所受重力和摩擦力的示意图。
( )
18.电动自行车,是指以蓄电池作为辅助能源在普通自行车的基础上,安装了电机、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具.电动自行车方便了我们的日常生活,如图所示是电动自行车的实物图,电动自行车上面包含有很多物理知识,爱探究的欣欣对电动车进行了深入了解并发现了一些物理知识.
电动自行车,是指以蓄电池作为辅助能源在普通自行车的基础上,安装了电机、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具.电动自行车方便了我们的日常生活,如图所示是电动自行车的实物图,电动自行车上面包含有很多物理知识,爱探究的欣欣对电动车进行了深入了解并发现了一些物理知识.
电动自行车刹车是通过________方式来增大摩擦力,从中也可见有时摩擦对我们还是很有用处的.夏天不宜长时间将电动车暴露在烈日下,否则用以爆胎,爆胎其实是由于车胎内气体内能增大导致,在烈日下爆胎是通过________方式增加气体内能.
日常生活中我们经常有 这样的经验,同一辆电动车,同样的充满电,载一个人与载两个人以同样的速度所能进行的最大距离是不同的,相比载一个人的时候,以同样速度载两个人时电动车的功率________(大/小/相等).
电动自行车的转速把手可以调节电动自行车的转速,转速把手相当于________(填电学器材).另外,有的电动自行车上还有加速按钮,当把这个按钮按下时,电动自行车会加速,欣欣同学设计了两个电路图,如图.(加速按钮相等于开关),能够较准确体现加速按钮作用的是________(甲/乙).
电动自行车现在非常盛行,存在既有其合理性,因为电动自行车有很多特有的优点,试写出一条:________
19.如图所示,电源电压为3V,允许经过小灯泡的电流为0.2A.用笔画线代替导线,将图中元件连接成电路,要求:当滑动变阻器的滑片向左移动时,灯泡变亮________.
滑动变阻器标称的“18Ω”表示________;
滑动变阻器标称的“1.5A”表示________.
20.(1)如图所示,用弹簧测力计测力时,指针指在图中所示位置,这个力的大小为______N;
(2)如图所示电阻箱的示数为______Ω。
21.(1)如图(1)所示,体温计的示数为___________℃。
(2)如图(2)所示,弹簧测力计的示数为__________N。
(3)如图(3)所示,用调节好的天平测金属块的质量,则金属块的质量是__________g。
(4)如图(4),要使杠杆在水平位置平衡,应将平衡螺母向__________调。
(5)如图(5),用蜡烛B找到并确定蜡烛A的像的位置后,在像的位置竖直放一张白卡片,不能从白卡片上直接观察到蜡烛A的像,表明平面镜所成的像是__________像。
(6)如图(6),读出此时电阻箱的示数R=__________Ω。
(7)初中物理学习中见到的物理模型除了轻质杠杆以外,还有光线、光滑水平面等等。下列选项中引号部分中的内容与光线、光滑水平面类似的物理模型是__________和__________。
A.研究磁场的时候所用到的“磁感线”
B.研究磁场分布时在磁体周围所撒的“铁屑”
C.滑轮组中用到的不计质量的“轻绳”
D.研究电路时将电流类比成“水流”
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.B
【解析】
【详解】
A.由图可知,滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的电阻为零,移动滑片,滑动变阻器接入电路的阻值不变,故A不符合题意;
B.由图可知,向b端移动滑片时,滑动变阻器接入电路的电阻丝长度变长,滑动变阻器接入电路的阻值变大,故B符合题意;
C.由图可知,向b端移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小,故C不符合题意;
D.由图可知,向b端移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小,故D不符合题意。
故选B。
2.D
【解析】
【详解】
AB.当电路发生断路故障时,更换灯泡或增加电池数量,灯泡同样不发光,故AB不符合题意;
C.如果灯丝断了或导线发生断路,拆掉导线重新连接电路,灯泡仍然不亮,故C不符合题意;
D.该电路为串联电路,闭合开关,灯泡不亮时,先观察电流表是否有示数;如果无示数,说明电路出现断路现象,然后检测出断路的位置,并进行处理;如果电流表有较小的示数,则是电路中电阻较大造成的,可移动滑片观察灯泡是否发光,故D符合题意。
故选D。
3.B
【解析】
【详解】
如图所示,开关闭合后,滑动变阻器与灯泡串联,要求当滑动变阻器的滑片从A向B移动的过程中,电灯的亮度逐渐变暗,根据欧姆定律,则需控制滑片从A向B移动的过程中,使滑动变阻器接入电路阻值增大,故滑动变阻器需接AC接线柱或AD接线柱,故ACD错误,故B正确。
故选B。
4.A
【解析】
【详解】
A.当B和D接入电路时,滑动变阻器将右半部分电阻接入了电路,滑片向C端移动,接入电路的电阻线变长,即接入电路的电阻变大,故A符合题意;
B.当A和B接入电路时,将下面两个接线柱接入了电路,即滑动变阻器接入电路的阻值为定值电阻,并且滑片失去调节电阻的作用,故B不符合题意;
C.当A和C接入电路时,滑动变阻器将左半部分电阻接入了电路,滑片向C端移动,接入电路的电阻线变短,即接入电路的电阻变小,故C不符合题意;
D.当C和D接入电路时,将上面两个接线柱接入了电路,即滑动变阻器接入电路的阻值为零,并且滑片失去调节电阻的作用,故D不符合题意。
故选A。
5.C
【解析】
【详解】
A.电压表的内阻很大、在电路中相当于断路,使用时可以直接接在电源两极上,故A正确,不符合题意;
B.电流表使用时应选择合适的量程,不好选择电流表的量程时,应用较大的量程试触,防止被测电流超过电流表的量程,故B正确,不符合题意;
C.滑动变阻器通过改变接入电路中的电阻来改变用电器两端的电压和通过的电流,使用时应与被控制的电路串联,故C错误,符合题意;
D.为保护电路,闭合开关前,应将滑动变阻器滑片移到阻值最大处,故D正确,不符合题意。
故选C。
6.C
【解析】
【详解】
A.由可知,甲乙的质量未知,无法判断甲乙的比热容,故A错误;
B.橡胶是绝缘体,金属是导体,所以金属的导电性更好,故B错误;
C.图中水蒸气的内能转化为软木塞的机械能,与内燃机的做功冲程能量转化相同,故C正确;
D.图中电阻箱示数是
故D错误。
故选C。
7.B
【解析】
【分析】
【详解】
滑动变阻器铭牌上的20Ω 1A,表示变阻器的最大阻值为20Ω,那么变阻器电阻的变化范围为0~20Ω,允许通过的最大电流为1A,故ACD错误,B正确。
故选B。
8.A
【解析】
【详解】
A.将b、c接入电路中,滑片的右侧电阻接入电路,故若顺时针转动旋钮时,电阻变小,故电流变大,台灯变亮,故A正确;
BD.若只将a、c接入电路,电位器的全部电阻丝都接入电路,不能改变电路的电流,所以不能改变台灯亮度,故BD错误;
C.若只将a、b接入电路,滑片左边的电阻丝接入电路;顺时针转动旋钮时,电位器接入电路的电阻变大,电路中电流变小,台灯变暗,故C错误。
故选A。
9.B
【解析】
【详解】
AB.电位器是通过滑片的移动而改变电阻丝的长度,从而改变接入电路的阻值,来改变电路中的电流,而改变灯泡的亮度的,所以应与灯泡串联在电路中,故A错误,B正确;
C.将ab接入电路,顺时针转动旋钮时,电位器接入电路的电阻丝的长度变长,电阻变大,电路中的电流变小,灯泡变暗,故C错误;
D.将bc接入电路,顺时针转动旋钮时,电位器接入电路的电阻丝长度变短,电阻变小,电路中的电流变大,灯泡变亮,故D错误。
故选B。
10.C
【解析】
【详解】
由图可知,两灯泡和滑动变阻器串联,闭合开关后,无论怎样调节滑动变阻器,两灯泡都不亮,则可能是电路中出现了断路故障。
A.如果灯泡L1短路,灯泡L2会发光,故A不符合题意;
B.如果灯泡L2短路,灯泡L1会发光,故B不符合题意;
C.如果de间断路,整个电路断路,两灯都不亮;将电压表先后并联在ab、af、ae两点之间时,电压表能与电源连通,则电压表有示数;把电压表并联在ad两点之间时,因de间断路,则电压表不能与电源连通,此时电压表无示数,故C符合题意;
D.如果be间断路,整个电路断路,两灯都不亮,把电压表接在ae两点之间时,电压表不能与电源连通,则此时电压表无示数,故D不符合题意。
故选C。
11.B
【解析】
【分析】
【详解】
由电路图可知,灯泡与滑动变阻器串联,电压表测量电源电压,电流表测量电路中的电流,当滑动变阻器的滑片向左端滑动时,滑动变阻器接入的阻值变小,则电路中的总电阻变小,所以电路中的电流变大,则灯泡变亮,因为电压表测量电源电压,所以示数不变,故B正确,ACD错误。
故选B。
12.C
【解析】
【详解】
A.闭合开关前,将滑片调到最右端,处于阻值最大处,可起到保护电路的作用,故A错误;
B.小灯泡不亮,可能是通过小灯泡无电流,也可能是通过小灯泡的电流太小,小灯泡的实际功率过小,达不到发光的亮度,故B错误;
CD.闭合开关后,将滑片向左调,滑动变阻器接入电路的电阻变小,对电流的阻碍作用变小,电路中的电流变大,电流表示数变大,灯泡逐渐变亮;同理可知,将滑片向右调,可观察到灯泡逐渐变暗,电流表示数逐渐变小,故C正确,D错误。
故选C。
13. 最大阻值 允许通过的最大电流
【解析】
【分析】
【详解】
[1][2]滑动变阻器通常标有最大电阻和允许通过的最大电流,使用时要根据需要选择,不能使通过的电流超过最大值。有一铭牌上标有“20Ω 2A”字样的滑动变阻器,“20Ω”是滑动变阻器的最大阻值,“2A”是滑动变阻器允许通过的最大电流。
14. 2.8 0.52 2035
【解析】
【详解】
[1]由图可知,电压表接0~3V量程,分度值为0.1V,因此其的读数为2.8V。
[2]电流表接0~0.6A量程,分度值为0.02A,电流表的示数为0.52A。
[3]电阻箱的示数为
15. 滑动变阻器 大 保护电路
【解析】
【详解】
[1]由图可知,金属杆OC随受风板移动时,弧形电阻AB接入电路的阻值发生变化,金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。
[2]风越强,OC杆偏转的角度越大,BP段越小,电阻变小,电源电压不变,电路中的电流变大。
[3]为防止因电路短路而烧坏电流表和电源,电路需要加一个定值电阻。
16. 滑动变阻器 50
【解析】
【详解】
[1]由图知道,台灯的调光旋钮,是通过连入电阻丝的长度改变连入电路中的电阻,进而改变电路中的电流,调节灯的亮度,旋钮实际上是一个滑动变阻器。
[2]由图知道,电阻箱的示数
R=0×1000Ω+0×100Ω+5×10Ω+0×1Ω=50Ω
17. 3605
【解析】
【详解】
[1]由图示电阻箱可知,电阻箱连入电路的电阻为
[2]图示两条入射光线,根据凸透镜对光线的作用规律,一条平行于凸透镜主光轴,经折射后过焦点;另一条射向凸透镜的光心,传播方向不改变,所求画图如下
[3]物体静止在斜面上,物体受重力,方向竖直向下,物体相对于斜面有沿着斜面向下的运动趋势,故摩擦力方向沿着斜面向上;过物体的重心作沿斜面向上的力,即摩擦力,过物体的重心作竖直向下的力,即为重力,所求画图如下
18. 增大压力 热传递 大 滑动变阻器 甲 节能环保
【解析】
【分析】
(1)摩擦力大小的影响因素有压力大小和接触面的粗糙程度,增大摩擦力的方法是增大压力、增大接触面的粗糙程度.
(2)改变物体的内能有热传递和做功两种方式.
(3)同一辆电动车,同样的充满电,具有的电能是相同的,根据W=Fs可知,距离越短,F越大,又因为速度相同,根据P=Fv可知功率的关系.
(4)滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的,通过改变电阻的大小来改变电路中电流的大小;电流越大,电动车运行的速度越大.
(5)电动自行车相对于内燃机来说,减少了尾气和热量的排放,以及噪声的污染.
【详解】
(1)电动自行车刹车时,刹车皮对车轮钢圈的压力增大了,因此是通过增大压力的方式来增大摩擦力.
(2)炎热的夏天,在太阳光的照射下,车胎内的气体温度升高、内能增大,这是通过热传递方式增加内能的.
(3)同一辆电动车,同样的充满电,具有的电能是相同的,并且以同样速度载两个人时,运行的距离短,根据W=Fs可知,距离越短,F越大;又由P=Fv可知,F越大,功率越大;故以同样速度载两个人时电动车的功率较大.
(4)“转速把手”相当于我们学过的滑动变阻器,它是利用改变电阻的大小来改变电路中电流大小的;当把加速按钮按下时,电动自行车会加速,说明电路中电流增大,故电路为甲图.
(5)电动自行车的优点:节能环保;减少了噪音排放等.
19. 滑动变阻器的最大电阻为18Ω 滑动变阻器允许通过的最大电流为1.5A
【解析】
【分析】
当滑动变阻器的滑片向左移动时,灯泡变亮,电路中的电流变大,变阻器连入电路的电阻变小,将灯、变阻器、开关、电流表串联起来;根据变阻器铭牌上字样的含义解决本题.
【详解】
允许经过小灯泡的电流为0.2A,电流表选用0-0.6A量程,当滑动变阻器的滑片向左移动时,灯泡变亮,电流变大,变阻器连入电路中的电阻变小,连接变阻器A和C接线柱,如下图所示:
滑动变阻器标称的“18Ω”表示滑动变阻器的最大电阻为18Ω;
滑动变阻器标称的“1.5A”表示滑动变阻器允许通过的最大电流为1.5A.
【点睛】
本题考查实物的连接和滑动变阻器的使用,滑动变阻器的接线规则:一上一下,滑动变阻器串联在电路中.
20. 1.6 3204
【解析】
【分析】
【详解】
(1)[1]由图可知,弹簧测力计的量程是0到5N,分度值是0.2N,读数为1.6N。
(2)[2]设电阻箱的示数为R,由图可知电阻箱的读数为
21. 36.7 3.6 72 右 虚 2019 A C
【解析】
【分析】
【详解】
(1)[1]由图(1)可知,体温计的分度值是0.1℃,体温计的示数是36.7℃。
(2)[2]由图(2)可知,弹簧测力计的分度值是0.2N,弹簧测力计的示数是3.6N。
(3)[3]由图(3)可知,金属块的质量
m=50g+20g+2g=72g
(4)[4]如图(4),杠杆的右端上翘,要使它在水平位置平衡,平衡螺母向上翘的右端移动。
(5)[5]光屏上不能成虚像,蜡烛B找到并确定蜡烛A的像的位置后,在像的位置竖直放一张白卡片,不能从白卡片上直接观察到蜡烛A的像,可以得到平面镜所成的虚像。
(6)[6]电阻箱的示数
R=2×1000Ω+0×100Ω+1×10Ω+9×1Ω=2019Ω
(7)[7][8]A.研究磁场的时候所用到的“磁感线”,用到模型法,故A符合题意;
B.研究磁场分布,通过在磁体周围撒铁屑看铁屑分布来反映磁场的分布用到了转换法,故B不符合题意;
C.滑轮组中用到的不计质量的“轻绳”,用到模型法,故C符合题意;
D.研究电路时将电流类比成“水流”,用到类比法,故D不符合题意。
故选BC。
