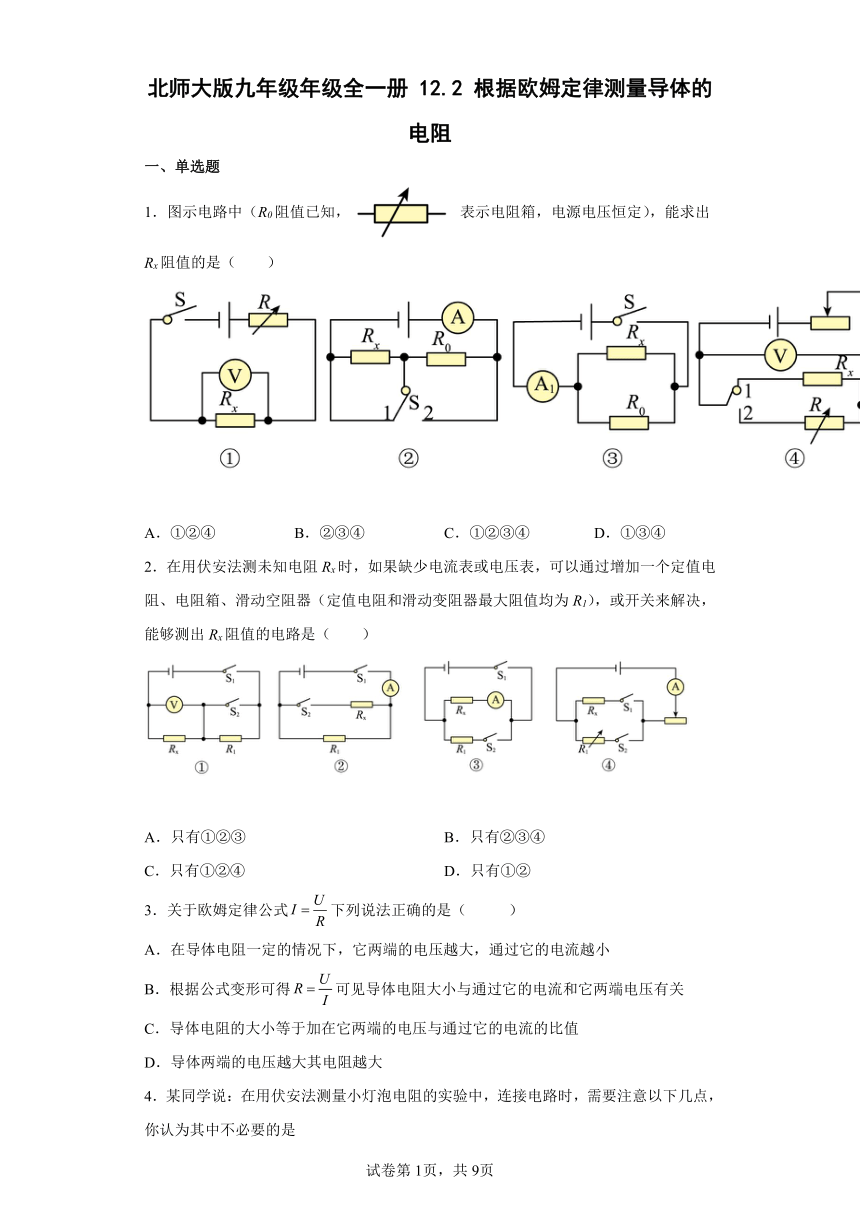

北师大版九年级年级全一册12.2根据欧姆定律测量导体的电阻 同步练习（含解析）

北师大版九年级年级全一册 12.2 根据欧姆定律测量导体的电阻
一、单选题
1．图示电路中（R0阻值已知， 表示电阻箱，电源电压恒定），能求出Rx阻值的是（　　）
A．①②④ B．②③④ C．①②③④ D．①③④
2．在用伏安法测未知电阻Rx时，如果缺少电流表或电压表，可以通过增加一个定值电阻、电阻箱、滑动空阻器（定值电阻和滑动变阻器最大阻值均为R1），或开关来解决，能够测出Rx阻值的电路是（　　）
A．只有①②③ B．只有②③④
C．只有①②④ D．只有①②
3．关于欧姆定律公式下列说法正确的是（ ）
A．在导体电阻一定的情况下，它两端的电压越大，通过它的电流越小
B．根据公式变形可得可见导体电阻大小与通过它的电流和它两端电压有关
C．导体电阻的大小等于加在它两端的电压与通过它的电流的比值
D．导体两端的电压越大其电阻越大
4．某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是
A．向电路中连接开关时，应该先将开关断开
B．开关应该接在靠近电源正极的位置
C．电压表、电流表的量程选择要合适
D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处
5．某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为8V，滑动变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示。下述关于实验的几种说法中不正确的是（　　）
序号 1 2 3 4
U/V 2.0 3.0 4.0 5.0
I/A 0.21 0.30 0.40 0.49
①该同学测得此电阻的阻值约为10Ω
②序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1：1
③序号“1”实验数据是使用现有器材无法得出的
④仅用该同学的实验器材就能探宄电流与电阻的关系A．①② B．①④ C．④ D．①②③
6．小明在没有电流表的情况下，利用电压表和已知电阻R0测量未知电阻Rx的阻值，如图中不能测量Rx阻值的电路是（　　）
A． B． C． D．
7．某同学利用如图所示的电路做“伏安法测电阻”的实验，已知Rx为待测定值电阻，电源电压恒为6V，滑动变阻器R标有“20Ω 1A”字样，实验中他填写的实验数据如表所示。下列说法不正确的是（　　）
实验次数 1 2 3 4 5
U/V 1.0 2.0 3.0 4.0 5.0
1/A 0.10 0.22 0.29 0.40 0.50
A．第1次实验的数据不是他实验中实际测得的
B．对比第2、3次实验的数据可判定：待测电阻Rx的阻值并非严格不变
C．第4次实验时滑动变阻器接入电路电阻R与待测电阻Rx，的阻值之比为1：2
D．为减小实验误差，可利用每次实验测得的U、求出电阻Rx，再求其平均值
8．在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：
①在“测量物体的长度”时，多次测量
②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量
③在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量
④在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值
上述实验属于减少误差而进行多次实验的是（ ）
A．①③ B．①④ C．②③ D．②④
9．利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。选择了满足实验要求的器材，电源两端电压不变，并连接了图所示实验电路。闭合开关S1，断开开关S2，电压表的示数为U1；闭合开关S1和S2，电压表的示数为U2，则下列说法中正确的是（　　）
A．Rx的表达式为
B．Rx的表达式为
C．实验过程中，通过R0的电流始终相同
D．若将开关S2与电压表互换位置，其他不变，也能测量出Rx的阻值
10．如图所示电路中，闭合开关S后，发现灯泡L1不亮，L2亮，电流表有示数，电压表无示数，则电路出现的故障是　　
A． L1断路 B． L1短路 C． L2断路 D． L2短路
二、填空题
11．如图所示，利用数字化电压－电流传感器测量后给出的不同电阻的电压－电流图像。L1对应的电阻比L2对应的电阻______（填“大”或“小”）。
12．某同学在“用电压表和电流表测导体的电阻”实验中，按如图（a）所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大。闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图（b）所示的U－I图线。则被测电阻R1的电阻值为______ Ω。滑动变阻器的滑片在某一位置时，电压表的指针位置如图（c）所示（电压表所接的量程为0~3 V），则电压表的示数为________V
13．某同学做“用电流表、电压表测电阻“实验，电源为若干新干电池（即电源电压为1.5V的整数倍）保持不变，现有待测电阻、电流表、电压表、滑动变阻器：“10欧，1安“、电键及导线若干，所有元件均完好。他正确连接电路，按正确步骤操作，闭合电键时发现电压表示数为2.3伏；然后他将变阻器滑片P移到中点，电流表的示数为0.28A，实验中，电流最大为0.44A。
(1)请通过计算说明，实验中的电源电压为_____伏。
(2)并完成下面表格（电阻精确到0.1欧姆）。
物理量 实验序号 电压表示数 （伏） 电流表示数 （安） 电阻（欧） 电阻平均值 （欧）
1 2.3 _____ _____ _____
2 _____ 0.28 _____
3 _____ 0.44 _____
14．小峰想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小峰选择了满足实验要求的电源（电压保持不变）、电流表，并连接了实验电路，如图所示。请你帮助小峰完成实验：
(1)闭合开关S1、S2，读出电流表的示数I1；
(2)闭合S2，断开S1，读出电流表的示数I2；
则待测电阻的表达式为：Rx=______ 。
15．小刚想利用一块电压表和阻值已知的电阻R0测量未知电阻Rx的阻值．他选择了满足实验要求的器材，并连接了如图的实验电路，电源两端电压不变且未知。当开关S、S1闭合、S2断开时，电压表的示数为U1；当开关S、S2闭合、S1断开时，电压表的示数为U2，则Rx的表达式是______。
三、综合题
16．（1）一个小灯泡上标着“2.2V0.25A”，表明这个小灯泡正常工作时的电阻是___________：
（2）如图是小明为检验这个小灯泡的标称电阻是否准确而连接的实验线路。他的连接有三个错误。请你改成正确的连接？要求：在原图接错的导线上画，并画出正确的连接。
( )
（3）改正连接错误后若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮，其可能原因是________________（说出一种即可）：
（4）若一个电表发生故障，但有已知的定值电阻R0可提供的情况下，电路中能求出小灯泡电阻的是_____________。
A． B．
C． D．
17．为了比较方便地测量出未知电阻的阻值，物理兴趣小组的同学设计了一个“电阻测量盒”，将一个电源（电压不变）、一个阻值为R0的定值电阻、一个开关、一个电流表和一个滑动变阻器用导线连接起来装入一个盒内，并引出三根导线到盒外，如图甲所示，其具体用法见《“电阻测量盒”使用说明书》。
“电阻测量盒”使用说明书未使用时，盒内开关断开，电流表无示数。 测量步骤： （1）将盒外的两根导线1、2分别与待测电阻RX的两端相连，闭合开关，调节滑动变阻器使电流表的示数达到满偏，记为Ig； （2）断开开关，保持滑动变阻器滑片位置不变，再将盒外的两根导线1、3分别与待测电阻RX的两端相连，再闭合开关，读出电流表的示数I2。
请你解答如下问题：
（1）在图乙的虚线框内画出测量盒中符合上述设计要求的电路图______；
（2）根据你所设计的电路，推导出待测电阻Rx的数学表达式______（用已知量和测量量的字母表示）。
（3）物理兴趣小组的同学利用这个“电阻测量盒”探究一个如图丙所示的不可打开的电学黑箱内部的电路结构，A、B、C为其外接线柱，已知黑箱中有两个定值电阻。同学们仍然按照《“电阻测量盒”使用说明书》的步骤测量并记录数据如下表，请根据表格中记录的数据在图丙中画出这两个电阻的连接图，并标出阻值______。
连接接线柱 接入接线柱1、2间电流表示数 接入接线柱1、3间电流表示数
AB 0.5
AC 0.8
BC 0.75
18．小华做“用电流表、电压表测电阻”实验，现有电源（电压为3伏保持不变）、电流表、电压表、电键和待测电阻Rx各一个，三个滑动变阻器（分别标有“5欧 2安”字样、“10欧 2安”字样、“50欧 1安”字样），以及导线若干．小华选择其中一个滑动变阻器，正确连接电路，进行实验．实验中，当滑动变阻器滑片P在中间区域某位置时，电压表和电流表的指针位置如图（a）、（b）所示，小华记录第一组数据；然后移动滑动变阻器滑片P，在电压表指针自图（a）位置转过两小格时记录第二组数据，此时电流表、电压表指针偏转角度相同；接着继续操作完成实验．
(1)实验中电压表所选的量程为_____伏．
(2)判断实验中电流表所选的量程．_____(需要写出计算过程)
(3)小华的第二组数据中，电压、电流及计算出的待测电阻Rx的阻值是_____．
19．（1）如图1所示，用温度计测量液体的温度，下列哪种操作是正确的 ____ ，测出的读数如图2所示，则液体温度为 _________ ℃．
(2)①如图3所示，秒表的读数为 ____ s．
②如图4所示，物体的长度为 ____ cm．
(3)请你用笔画线代替导线，将如图5所示的实物电路连接完整，使之能完成“用伏安法
测小灯泡的电阻”的实验 __ ．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
根据图①电路图，先将电阻箱接入阻值为0，则电压表示数为电源电压U，再将电阻箱接入某一阻值R0，读出电压表示数为U1，则电阻箱两端的电压为，根据串联电路电流规律及欧姆定律可得
变形可得
故①可以测出Rx的阻值；
根据图②电路图，可将单刀双掷开关先后置于1、2位置，电流表分别测得通过R0、Rx电流为I1、I2，由欧姆定律，电源电压一定，则
变形可得
故②可以测出Rx的阻值；
根据图③电路图，闭合开关，只能测出两电阻并联时的总电流，无法测量分电流，故③不能测出Rx的阻值；
根据图④电路图，先将单刀双掷开关置于1位置，移动滑动变阻器的滑片到适当的位置，读出电压表示数为，再将单刀双掷开关置于2位置，改变电阻箱接入的阻值，直到电压表的示数为不变，记下此时电阻箱接入的阻值为R，根据欧姆定律，电源电压一定，则两次接入的总电阻不变，所以，故④可以测出Rx的阻值。
综合上述分析，故A符合题意，BCD不符合题意。
故选A。
2．C
【解析】
【详解】
①由电路图可知，开关S1、S2均闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；开关S1闭合、S2断开时，R1与Rx串联，电压表测Rx两端的电压Ux，由串联电路中总电压等于各分电压之和可知，R1两端的电压
U1＝U﹣Ux
因串联电路中各处的电流相等，所以电路中的电流
解得
故①可行；
②由电路图可知，开关S1闭合、S2断开时，电路为R1的简单电路，电流表测通过R1的电流I1；开关S1、S2均闭合时，R1与Rx并联，电流表测干路电流，由并联电路中各支路独立工作、互不影响可知，通过R1的电流不变，由并联电路中干路电流等于各支路电流之和可知，通过Rx的电流
Ix＝I﹣I1
因并联电路中各支路两端的电压相等，所以电源的电压
U＝I1R1＝IxRx
解得
故②可行；
③由电路图可知，通过开关的闭合、断开只能测出通过Rx的电流，无法直接或间接测出Rx两端的电压，故③不可行；
④由电路图可知，只闭合S1时，Rx与滑动变阻器串联，电流表测电路中的电流，调节滑片到适当的位置，读出电流表的示数I；保持滑片的位置不变，只闭合S2时，电阻箱R1与滑动变阻器串联，调节电阻箱接入电路中的阻值，直至电流表的示数为I不变；在电源电压不变时，由欧姆定律可知，两次串联电路中的总电阻相等，由于滑动变阻器的阻值不变，所以未知电阻的阻值与电阻箱接入电路的阻值相等，即此时电阻箱的读数即为未知电阻的阻值，故④可行。综上可知，只有①②④可行。
故选C。
3．C
【解析】
【分析】
根据欧姆定律的内容和影响电阻大小的因素进行解答.
【详解】
AC．欧姆定律的内容是:电阻一定时,导体中的电流与导体两端的电压成正比;当导体两端的电压一定时,通过导体的电流与导体的电阻成反比;根据欧姆定律公式可得,故A选项错误，不符合题意，C选项正确，符合题意;
BD．电阻是导体本身阻碍电流的性质,其大小决定于导体的长度、材料和横截面积,与通过它的电流、它两端的电压无关;故BD选项错误，不符合题意.
4．B
【解析】
【详解】
A. 为保护电路，向电路中连接开关时，应该先将开关断开，说法正确，不符合题意；B. 开关在电路中的作用是控制电路的接通与断开，只要串联接在电路中即可，并不一定必须接在靠近电源正极的位置，B说法错误，符合题意；C. 连接电路时，电压表、电流表应选择合适的量程，说法正确，不符合题意；D. 向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处，说法正确，不符合题意；故选B.
【点睛】
“伏安法测量电阻”实验中，连接电路时，为保护电路安全，应断开开关，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值；开关串联在干路中；电压表与电流表应选择合适的量程；根据以上分析答题．
5．C
【解析】
【分析】
【详解】
①由欧姆定律知道，待测电阻
同理待测电阻R2=10.00Ω，R3=10.00Ω，R4=10.20Ω，取平均值作为测量结果
即该同学测得此电阻的阻值约为10Ω，故①正确，不符合题意；
②序号“3”的实验中，电压表示数为4.0V，根据串联电路电压的规律，变阻器的电压
8V-4V=4V
根据分压原理，滑动变阻器与待测电阻的阻值之比为1：1，故②正确，不符合题意；
③变阻器的最大电阻为20Ω，由欧姆定律和串联电阻的规律，根据表中第1组数据，变阻器连入电路的电阻为
序号“1”实验数据是使用现有器材无法得出的，故③正确，不符合题意；
④探究电流与电阻的关系，要控制电压不变，记录电流随电阻的变化关系，因只一个电阻，故仅用该同学的实验器材就不能探究电流与电压的关系，④错误，符合题意；
故选C。
6．B
【解析】
【详解】
A．当开关闭合时，R0短路，电压表测电源电压，设此时示数为U1，当开关断开时，R0与Rx串联，电压表测Rx的电压，设此时示数为U2，则此时R0两端的电压为U1﹣U2。根据串联分压可列出等式
推导得出
此电路可以测出Rx阻值，故A不符合题意；
B．当开关闭合时，Rx被短路，电压表测电源电压，当开关断开时，Rx与R0串联，电压表仍测电源电压，无法推导出通过Rx的电流，故此电路不能测出Rx阻值，故B符合题意；
C．当开关掷到1挡时，只有Rx接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2挡时，Rx与R0串联，电压表测Rx的电压，设此时示数为U2，测量电阻的原理与选项A相同，此电路可以测出Rx阻值，故C不符合题意；
D．当开关掷到1挡时，只有R0接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2挡时，Rx与R0串联，电压表测R0的电压，设此时示数为U2，则此时Rx两端电压为U1﹣U2。测量电阻的原理与选项A相同，此电路可以测出Rx阻值，故D不符合题意。
故选B。
7．B
【解析】
【详解】
A．根据串联电路的分压原理，滑动变阻器两端的电压等5V，通过滑动变阻器的电流为0.1A，则滑动变阻器的阻值为
大于滑动变阻器的最大阻值，所以第一组数据不是测出来的，故A正确；
B．根据第2组数据得出未知电阻阻值为
根据第3组数据得出未知电阻阻值为
由于存在一定误差，所以两次测得的值相差不大，故未知电阻为定值电阻，故B不正确；
C．根据第3组数据得出未知电阻阻值为
此时滑动变阻器两端电压为2V，通过滑动变阻器的电流为0.4A，则滑动变阻器的阻值为
则
R：Rx=5：10=1：2
故C正确；
D．为减小实验误差，可以采用多次测量求平均值的方法，故D正确。
故B符合题意为答案。
8．B
【解析】
【详解】
①“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；
②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；
③“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；
④“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。
故选B。
9．D
【解析】
【分析】
【详解】
AB．闭合开关S1和S2，待测电阻Rx被短路，为R0的简单电路，电压表测电源电压，此时电压表的示数为U2，则电源电压为U2，闭合开关S1，断开开关S2，两电阻串联，记录电压表的示数为U1，即R0两端电压，根据串联电路电压的规律，待测电阻两端电压
Ux=U2-U1
串联电路中各处的电流相等，结合欧姆定律有
解得
故AB错误；
C．闭合开关S1，断开开关S2，为串联电路电流，闭合开关S1和S2，是只有一个电阻的简单电路，电路结构改变了，电流不一样，故C错误；
D．若将开关S2与电压表互换位置，即电压表并联在Rx两端，开关S2和R0并联，其他不变，实验原理和原来的原理是一样的，所以也能测量出Rx的阻值，故D正确。
故选D。
10．B
【解析】
【详解】
AC．由电路图知道，灯泡L1与L2 串联，电压表测量灯泡L1两端的电压；闭合开关S，灯泡L1不亮，L2亮，电流表有示数，则说明电路是通路，不是断路，故AC错误；
BD．又因为电压表无示数，则说明与电压表并联的部分发生了短路，即L1 被短路，故B正确，D错误。
故选B。
11．大
【解析】
【详解】
由图像可知，当电流都是0.4A时，L1两端的电压是6V，L2两端的电压是4V，由可知L1对应的电阻比L2对应的电阻大。
12． 8 1.6
【解析】
【详解】
[1]由b图可知，当R1两端的电压为2.4V时，通过的电流为0.3A，因此
。
[2]由c图知，电压表选择的量程为0～3V，分度值为0.1A，电压表示数为1.6V。
13． 4.5V 0.22 10.5 10.6 3.1 11.1 4.5 10.2
【解析】
【分析】
【详解】
(1)[1]他正确连接电路，按正确步骤操作（第1次操作），变阻器连入电路的电阻为10Ω，闭合电键时发现电压表示数为2.3V；然后他将变阻器滑片P移到中点（第2次操作），变阻器连入电路的电阻为5Ω，电流表的示数为0.28A，由欧姆定律，变阻器的电压为
U滑2＝I2R滑中＝0.28A×5Ω＝1.4V
实验中，当变阻器连入电路的电阻为0时（第3次操作），电流最大为0.44A。
实验操作1和2相比，因变阻器连入电路的电阻变小，由分压原理，第1次实验中变阻器的电压大于1.4V，由串联电路电压的规律，电源电压
U2.3V+1.4V＝3.7V﹣﹣﹣﹣﹣①
实验操作1和2相比，电路的电流小于0.28A，由欧姆定律，变阻器的电压小于
U滑1=I2R滑大＝0.28A×10Ω＝2.8V
由串联电路电压的规律，电源电压
U2.3V+2.8V＝6.1V﹣﹣﹣﹣②
由①②，结合电源电压为1.5V的整数倍，可知电源电压
U＝4.5V
(2)[2][3][4][5][6][7][8]在第1次操作中，变阻器的电压为：
U′滑1＝4.5V﹣2.3V＝2.2V
由欧姆定律，电路的电流为
I′1＝＝＝0.22A
由欧姆定律，待测电阻
R1＝＝≈10.5Ω
在第2次操作中，待测电阻的电压为
U2＝4.5V﹣1.4V＝3.1V
由欧姆定律，待测电阻
R2＝＝≈11.1Ω
在第3次操作中，由欧姆定律，待测电阻
R3＝＝≈10.2Ω
为减小误差，取平均值作为测量结果
R＝＝10.6Ω
如下表所示：
物理量 实验序号 电压表示数 （伏） 电流表示数 （安） 电阻（欧） 电阻平均值 （欧）
1 2.3 0.22 10.5 10.6
2 3.1 0.28 11.1
3 4.5 0.44 10.2
14．
【解析】
【详解】
由电路图可知，闭合开关、时，电路为的简单电路，电流表测通过的电流为，
由可得，电源的电压
闭合、断开时，与串联，电流表测电路中的电流为，则电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以的阻值
15．
【解析】
【详解】
当开关S、S1闭合、S2断开时，电阻R0和电阻Rx串联，电压表测量电阻R0和电阻Rx两端的电压，此时电压表的示数为U1，即电源电压也为U1。当开关S、S2闭合、S1断开时，电阻R0和电阻Rx串联，电压表测量电阻Rx两端的电压，此时电压表的示数为U2，串联电路的总电压等于分电压之和，故电阻R0两端的电压
串联电路电流处处相等，根据可知，此时电路中的电流
根据可知，未知电阻
故Rx的表达式是
16． 8.8Ω 滑动变阻器接入电路的阻值太大 ABD
【解析】
【详解】
(1)[1]根据公式，可以求出电阻为：
；
(2)[2]根据小灯泡的额定电流可知电流表应该选择小量程，故量程选择错误；电流表串联在电路中，使得电流从正接线柱流入，负接线柱流出，而图中电流表的接线柱接反了；滑动变阻器串联在电路中，接线一上一下。电路中滑动变阻器全接了上方两接线柱。故改正后的应为：
(3)[3]若闭合开关，电流表和电压表的指针都发生偏转，说明电路为通路，而小灯泡不亮，则说明电路中的电流过小，由欧姆定律可知，其可能原因是：滑动变阻器接入电路的阻值太大（或电源电压太低）；
(4)[4] A．当S闭合时，R0短路，电压表则电源电压；S断开时，两电阻串联，电压表测待测电阻的电压；根据串联电路电压的规律，可得出第2次实验时定值电阻的电压，由欧姆定律可求电路中的电流，从而得出待测电阻的大小，可测出待测电阻的阻值；故A符合题意；
B．当S断开时，电流表测通过定值电阻的电流，由欧姆定律可求出电源电压；S闭合时，电流表测并联电路的总电流，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，所以根据并联电路电流的规律，可知通过待则电阻的电流，由欧姆定律可求出待测电阻的阻值；故B符合题意；
C．无论开关断开与闭合，电压表都测电源电压，所以不能测出待测电阻的阻值。故C不符合题意；
D．当S断开时，两电阻串联，电流表测电路中的电流，根据电阻的串联和欧姆定律可得出电源电压的表达式；S闭合时，为R0的简单电路，电流表测通过R0的电流，由欧姆定律可得电源电压的表达式，根据电源电压不变可求待测电阻的大小，可测出待测电阻的阻值；故D符合题意。
17．
【解析】
【分析】
【详解】
（1）[1]要测量出未知电阻的阻值，其根本原理是伏安法测电阻，即直接或间接测出电阻两端电压及通过电阻的电流，然后利用公式算出电阻的阻值，故设计电路如下：
（2）[2]当待测电阻Rx以两种方式接入电路时，均为待测电阻Rx和定值电阻R0并联；当导线1、2分别与待测电阻Rx的两端相连时，电流表示数为通过待测电阻和定值电阻R0的总电流；当导线1、3分别与待测电阻Rx的两端相连时，电流表示数为通过定值电阻R0的电流；故通过待测电阻Rx的电流为
待测电阻Rx两端电压为
待测电阻RX的阻值为
（3）[3]根据题意得，AB间阻值为
AC间阻值为
BC间阻值为
故两电阻的连接方式如下图所示：
18． 0﹣3 0﹣0.6A；计算过程见解析 5Ω
【解析】
【详解】
(1)[1]电路连接正确，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；
(2)[2]图a中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V，图b中，若电流表选用大量程，分度值为0.1A，电流为1.4A；若选用小量程，分度值为0.02A，电流为0.28A；根据串联电路电压的规律，变阻器的电压为
若电流表选用小量程，由欧姆定律，变阻器连入电路的电阻
变阻器电阻为11.4Ω，与题中所给的10Ω 2A变阻器的较为吻合；若电流表选用大量程，由欧姆定律，变阻器连入电路的电阻
变阻器电阻为2.28Ω，与题中所给的变阻器的规格差别较大，故电流表选用小量程0﹣0.6A；
(3)[3]电流表示数为0.28A，继续移动滑片，当电压表示数在如图a的基础上偏转两格后，电压表示数可能为1.6V和1.2V，若电压表示数为1.6V，即电压表示数变大，根据，则电路中和电流也应变大，电流为0.32A,由欧姆定律得
若电压表示数为1.2V，即电压表示数变小，根据，则电路中和电流也应变小，电流为0.24A，由欧姆定律得：
19． D 16 337.5 2.50
【解析】
【分析】
（1）根据温度计的正确放置方法来判断．
温度计的读数：首先确定零上还是零下，确定每大格和每小格各代表多少．
（2）秒表读数：首先读数中间的分钟，再读出边缘的秒，相加即可．
刻度尺测量物体长度的读数：确定每大格和每小格代表的示数，读出首尾物体对应的长度，长度差为物体长度，物体末端没有正对刻度时，要进行估读，估读到分度值的下一位．
（3）伏安法测灯泡电阻，电压表与灯泡并联，电压表的量程通过电源电压判断；电流表与灯泡串联，在不能确定电流大小时，电流表要接大量程．滑动变阻器有4接线柱，要选择一上一下，串联在电路中．
【详解】
（1）A、B、C图，温度计的玻璃泡碰到容器底或壁，测量值与被测液体温度不同．D图温度计玻璃泡全部浸没在液体中，没碰到底、壁，放置正确．
零刻度在温度计的下方，液柱远离零刻度是零上，每大格代表10℃，每小格代表1℃，示数为16℃．
（2）秒表的分钟读数为３imn，接近4min，外圈秒的读数为37.5s，所以秒表的读数为：5min+37.5s=337.5s．
物体左侧对准1.00cm，右侧对应刻度为：3.51cm，所以物体的长度为：3.51cm-1.00cm=2.51cm．
（3）电源由2节干电池组成，电压为3V，电压表选择0～3V，电压表与灯泡并联，
电路中无法确定电流大小，要选择大量程，所以电流表使用0～3A，电流表串联在电路中，
滑动变阻器已经选定了下面接线柱，上面任意选择一个接线柱，把滑动变阻器串联在电路中．如图．
