人教版八年级下 12.2 滑轮 同步练习
一、单选题

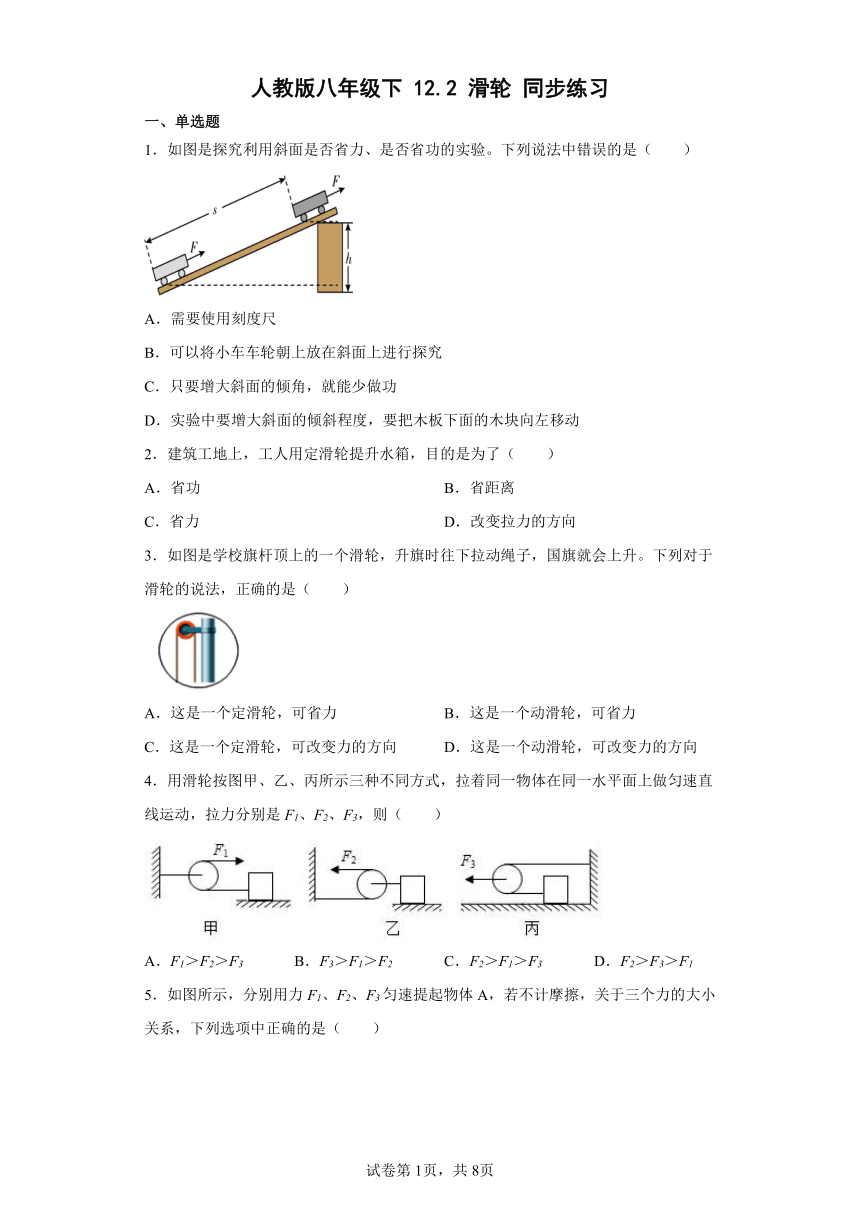

1．如图是探究利用斜面是否省力、是否省功的实验。下列说法中错误的是（ ）
A．需要使用刻度尺
B．可以将小车车轮朝上放在斜面上进行探究
C．只要增大斜面的倾角，就能少做功
D．实验中要增大斜面的倾斜程度，要把木板下面的木块向左移动
2．建筑工地上，工人用定滑轮提升水箱，目的是为了（ ）
A．省功 B．省距离
C．省力 D．改变拉力的方向
3．如图是学校旗杆顶上的一个滑轮，升旗时往下拉动绳子，国旗就会上升。下列对于滑轮的说法，正确的是（ ）
A．这是一个定滑轮，可省力 B．这是一个动滑轮，可省力
C．这是一个定滑轮，可改变力的方向 D．这是一个动滑轮，可改变力的方向
4．用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在同一水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）
A．F1＞F2＞F3 B．F3＞F1＞F2 C．F2＞F1＞F3 D．F2＞F3＞F1
5．如图所示，分别用力F1、F2、F3匀速提起物体A，若不计摩擦，关于三个力的大小关系，下列选项中正确的是（ ）
A．F1F2>F3 C．F2>F1=F3 D．F1=F2=F3

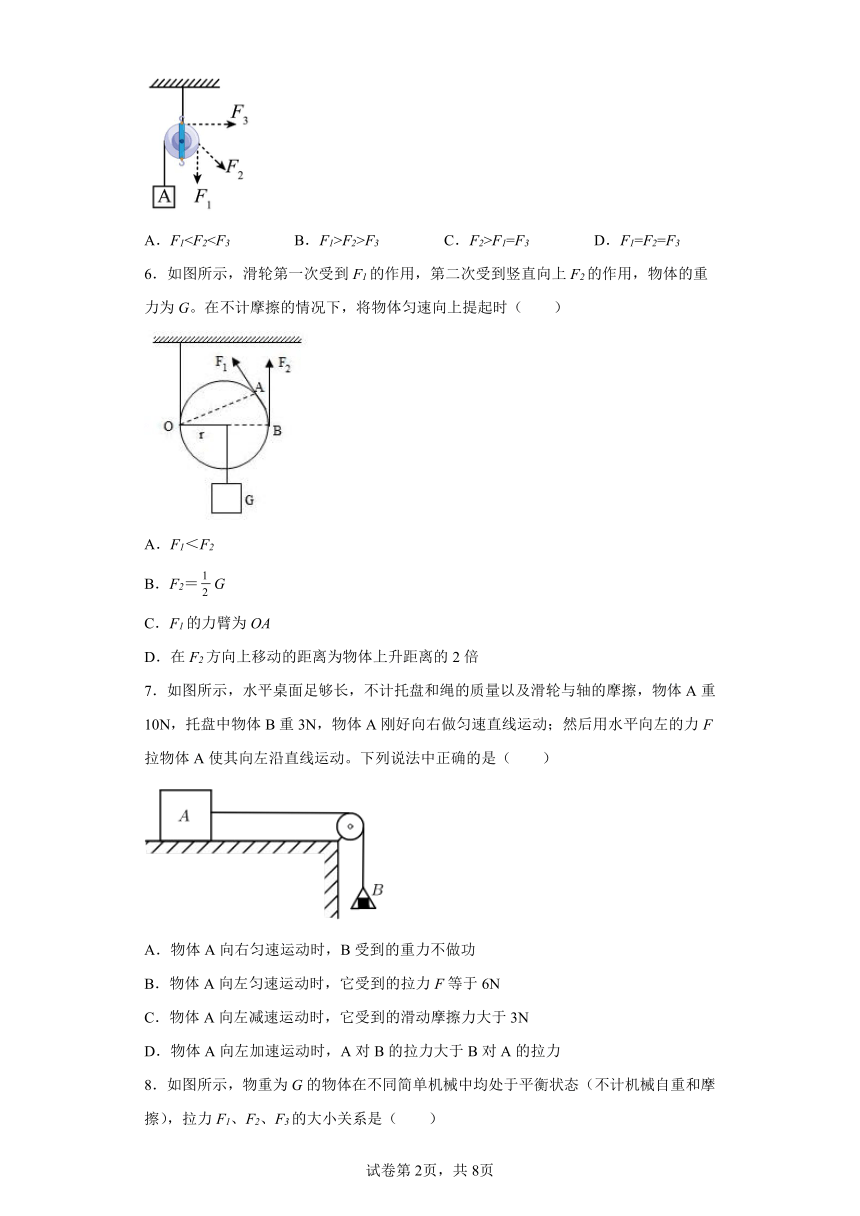

6．如图所示，滑轮第一次受到F1的作用，第二次受到竖直向上F2的作用，物体的重力为G。在不计摩擦的情况下，将物体匀速向上提起时（ ）
A．F1＜F2
B．F2＝G
C．F1的力臂为OA
D．在F2方向上移动的距离为物体上升距离的2倍
7．如图所示，水平桌面足够长，不计托盘和绳的质量以及滑轮与轴的摩擦，物体A重10N，托盘中物体B重3N，物体A刚好向右做匀速直线运动；然后用水平向左的力F拉物体A使其向左沿直线运动。下列说法中正确的是（ ）
A．物体A向右匀速运动时，B受到的重力不做功
B．物体A向左匀速运动时，它受到的拉力F等于6N
C．物体A向左减速运动时，它受到的滑动摩擦力大于3N
D．物体A向左加速运动时，A对B的拉力大于B对A的拉力

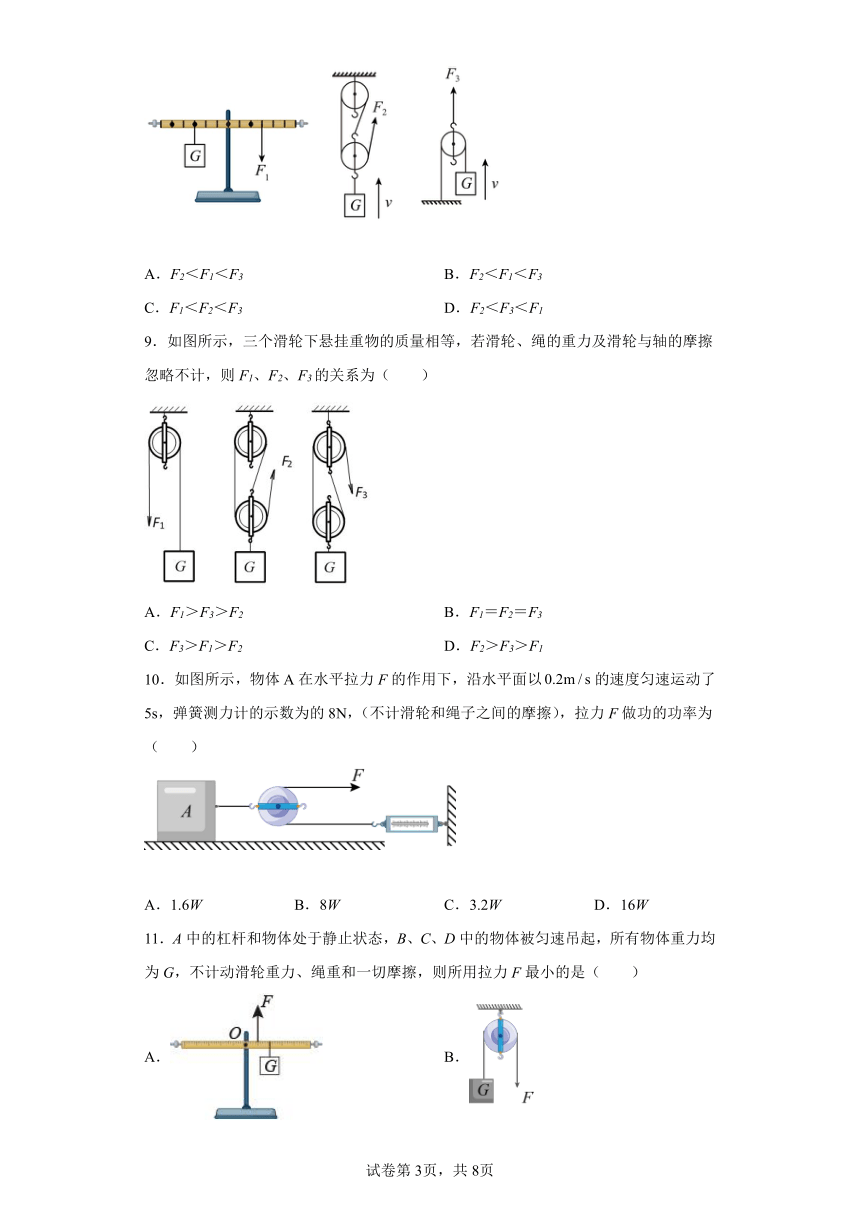

8．如图所示，物重为G的物体在不同简单机械中均处于平衡状态（不计机械自重和摩擦），拉力F1、F2、F3的大小关系是（ ）
A．F2＜F1＜F3 B．F2＜F1＜F3
C．F1＜F2＜F3 D．F2＜F3＜F1
9．如图所示，三个滑轮下悬挂重物的质量相等，若滑轮、绳的重力及滑轮与轴的摩擦忽略不计，则F1、F2、F3的关系为（ ）
A．F1＞F3＞F2 B．F1＝F2＝F3
C．F3＞F1＞F2 D．F2＞F3＞F1
10．如图所示，物体A在水平拉力F的作用下，沿水平面以的速度匀速运动了5s，弹簧测力计的示数为的8N，（不计滑轮和绳子之间的摩擦），拉力F做功的功率为（ ）
A．1.6W B．8W C．3.2W D．16W
11．A中的杠杆和物体处于静止状态，B、C、D中的物体被匀速吊起，所有物体重力均为G，不计动滑轮重力、绳重和一切摩擦，则所用拉力F最小的是（ ）
A． B．
C． D．

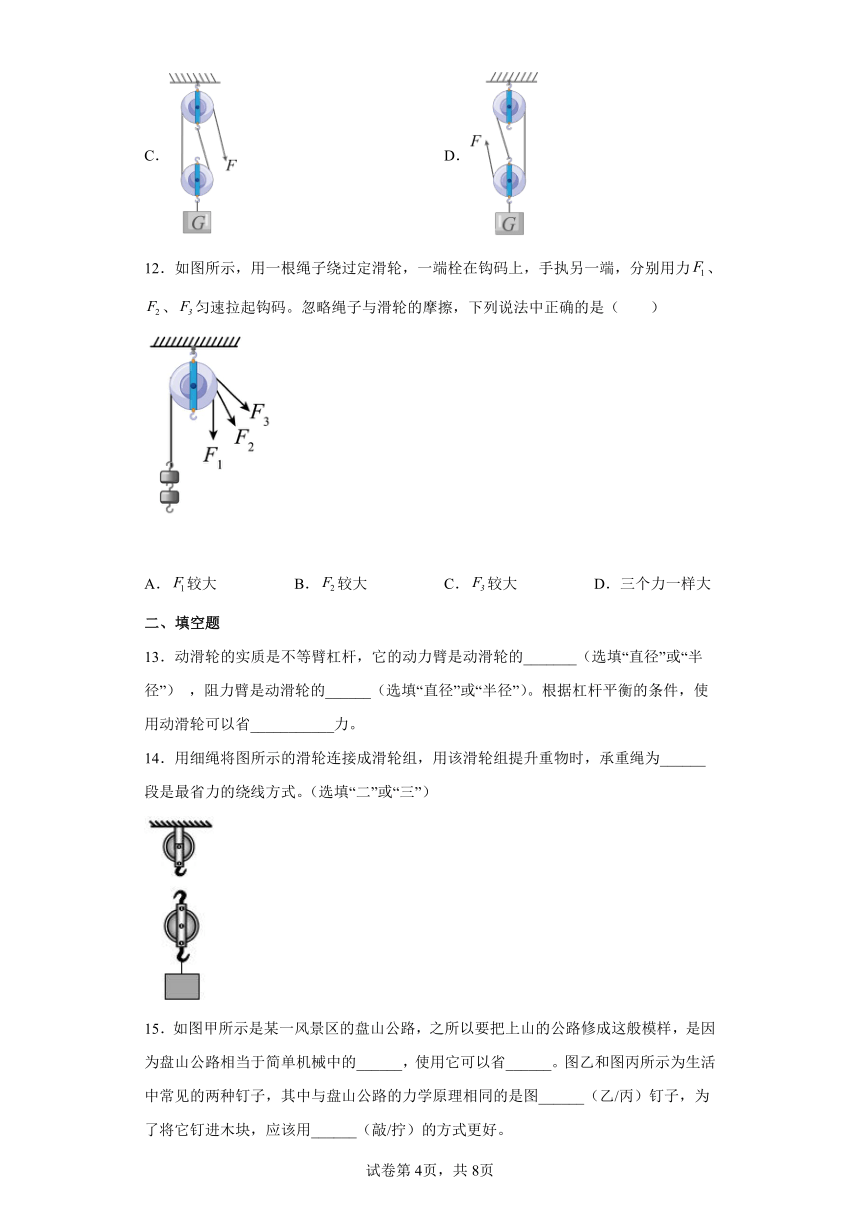

12．如图所示，用一根绳子绕过定滑轮，一端栓在钩码上，手执另一端，分别用力、、匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法中正确的是（ ）
A．较大 B．较大 C．较大 D．三个力一样大
二、填空题
13．动滑轮的实质是不等臂杠杆，它的动力臂是动滑轮的_______（选填“直径”或“半径”） ，阻力臂是动滑轮的______（选填“直径”或“半径”）。根据杠杆平衡的条件，使用动滑轮可以省___________力。
14．用细绳将图所示的滑轮连接成滑轮组，用该滑轮组提升重物时，承重绳为______段是最省力的绕线方式。（选填“二”或“三”）
15．如图甲所示是某一风景区的盘山公路，之所以要把上山的公路修成这般模样，是因为盘山公路相当于简单机械中的______，使用它可以省______。图乙和图丙所示为生活中常见的两种钉子，其中与盘山公路的力学原理相同的是图______（乙/丙）钉子，为了将它钉进木块，应该用______（敲/拧）的方式更好。

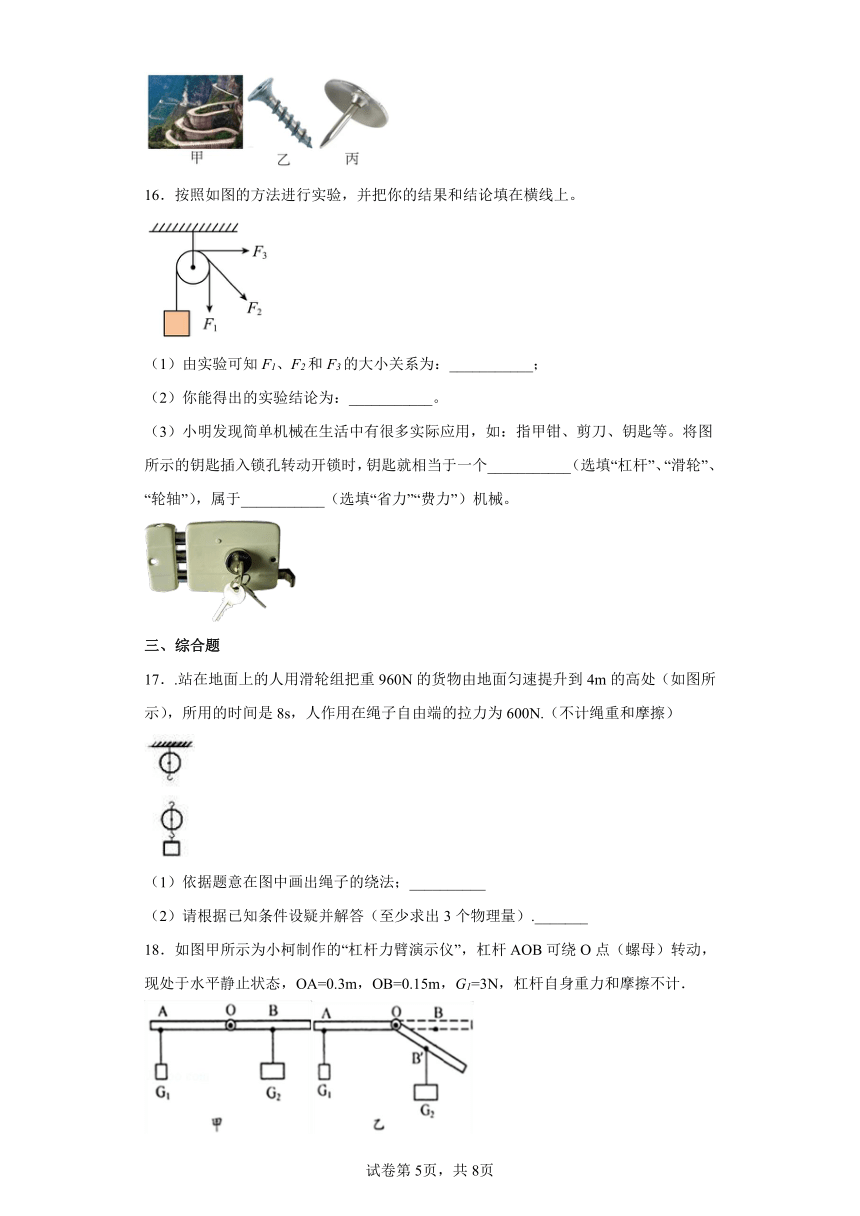

16．按照如图的方法进行实验，并把你的结果和结论填在横线上。
（1）由实验可知F1、F2和F3的大小关系为：___________；
（2）你能得出的实验结论为：___________。
（3）小明发现简单机械在生活中有很多实际应用，如：指甲钳、剪刀、钥匙等。将图所示的钥匙插入锁孔转动开锁时，钥匙就相当于一个___________（选填“杠杆”、“滑轮”、“轮轴”），属于___________（选填“省力”“费力”）机械。
三、综合题
17．.站在地面上的人用滑轮组把重960N的货物由地面匀速提升到4m的高处（如图所示），所用的时间是8s，人作用在绳子自由端的拉力为600N.（不计绳重和摩擦）
（1）依据题意在图中画出绳子的绕法；__________
（2）请根据已知条件设疑并解答（至少求出3个物理量）._______
18．如图甲所示为小柯制作的“杠杆力臂演示仪”，杠杆AOB可绕O点（螺母）转动，现处于水平静止状态，OA=0.3m，OB=0.15m，G1=3N，杠杆自身重力和摩擦不计．
如图乙所示，松开螺母保持OA不动，使OB向下折一个角度后，再拧紧螺母形成一根可绕O点转动的杠杆AOB′（B′点对应B点），保持G1位置不变，要使杠杆在图乙位置保持平衡，则G2应该移动到哪个位置悬挂？请在图中作图确定悬挂点并标明G2大小．
19．阅读文章，回答问题：
轮轴
轮轴是一种简单机械。轮轴由具有共同转动轴O的大轮和小轮组成。通常把大轮叫轮，小轮叫轴。图1所示是一些轮轴的实例。轮轴实际上是一个可以连续转动的变形的杠杆。轮半径R和轴半径r分别就是作用在轮和轴上的两个力F1和F2的力臂，如图2所示。根据杠杆的平衡条件，可得，使用轮轴时，如果动力作用在轮上能省力，且轮半径是轴半径的几倍，作用在轮上的动力就是阻力的几分之一、如果动力作用在轴上就费力，但可以省距离。
请回答下列问题：
（1）轮轴的实质是变形的______，可根据______条件可知它省力或费力；
（2）若螺丝刀的轮半径是1.5cm，轴半径是0.3cm，则正常使用螺丝刀是______（选填“省力”或“费力”）的，且动力是阻力的______；
（3）请你再举出一个生活中轮轴的实例______。（选填“天平”、“筷子”或“门把手”）
20．质量是6kg的物体A放在水平桌面上，利用如图装置使物体以0.2m/s的速度做匀速直线运动，弹簧测力计始终保持水平。其示数为2N，不计绳子的伸长和滑轮组内部的摩擦，则（g取10N/kg）
(1)作用在绳端的拉力F______N；
(2)水平桌面对物体A的摩擦力是______N；
(3)在10s内拉力作用点移动______m。
21．让我们一起来认识生活中的简单机械：
⑴小林同学在农村老家发现一种“舂米对”的古代简单机械，它的实质是一种杠杆，其示意图如图所示。使用这个装置时，人在A端用力把它踩下后立即松脚，B端就会立即下落，打在石臼内的谷物上，从而把谷物打碎。用力将它踩下去的过程中，动力是 _______ （自身的重力 / 脚踩的力），脚松开到打在石臼内的谷物时，自身的重力是 _____ （动力 / 阻力）。
⑵如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为 ______ 较易损坏，这是因为按动这种开关的 ________ 较小，按动需要的力较大。
⑶如下图所示，在两墙之间同一水平面上的A、B两处用弹簧测力计和滑轮相连，不计弹簧测力计、滑轮重和摩擦，若拉力F=5N，则弹簧测力计P示数是 ________ N，弹簧测力计Q的示数是 ________ N。
⑷高山上的公路修得弯弯曲曲，宛如盘龙，实质上它也是一种变形的简单机械——斜面．螺丝钉是被拧成圆柱形的斜面，螺丝钉上的螺纹就像图（甲）中形成的纹路，一圈圈螺纹的长相当于斜面的长度。仔细观察如图（乙、丙）所示的两个螺丝钉，你认为，使用 ________ 螺丝钉更省力。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
A．根据
，
得，需要使用刻度尺和弹簧测力计得到斜面的有用功和总功，故A正确，不符合题意；
B．为了改变斜面的粗糙程度，可以将小车车轮朝上放在斜面上进行探究，故B正确，不符合题意；
C．同一斜面，斜面粗糙程度和斜面长度不变，增大斜面坡度的同时高度变大，提升同一重物，做的功大小不变，故C错误，符合题意；
D．实验中木板下面的木块向左移动，可以增大斜面的倾斜程度，故D正确，不符合题意。
故选C。
2．D
【解析】
【详解】
定滑轮不省力，但能改变力的方向。所以，工人用定滑轮提升水箱，目的是为了改变拉力的方向。
3．C
【解析】
【详解】
旗杆顶上滑轮的轴固定在旗杆上，所以该滑轮是一个定滑轮，定滑轮不能省力，其优点是可以改变力的方向。
故选C。
4．B
【解析】
【分析】
【详解】
假设物块与地面的摩擦力为f，甲滑轮为定滑轮，F1处于绳端，则F1=f；乙滑轮为动滑轮，F2处于绳端，所以；丙图中，F3处于滑轮的轴上，对滑轮受力分析可知F3=2f；
故F3＞F1＞F2。
故选B。
5．D
【解析】
【分析】
【详解】
因为定滑轮相当于一个等臂杠杆，只能改变力的方向，而不省力，故定滑轮拉同一重物G，沿三个不同方向，用的拉力大小相等，即F1、F2、F3都等于物体的重力，故D符合题意。
故选D。
6．D
【解析】
【详解】
A．由图可知，在提升动滑轮的过程中，由力臂的定义可知，F1的力臂要小于F2的力臂，根据杠杆平衡条件可知，在阻力和阻力臂不变的情况下，动力臂越小，动力越大，即
故A不符合题意；
B．在不计摩擦的情况下，用F2提升物体时，动力臂是阻力的2倍，则
故B不符合题意；
C．由图可知，连接OA的直线与F1的力的作用线不垂直，根据力臂定义可知，OA不是F1的力臂，故C不符合题意；
D．根据动滑轮的特点可知，绳子自由端移动的距离是物体上升高度的2倍，故D符合题意。
故选D。
7．B
【解析】
【分析】
【详解】
物体A水平向右匀速运动时，受力情况如图1所示：
水平方向受到拉力和摩擦力f，B同时也是做匀速运动，所以
F拉=GB=3N
对于物体A，摩擦力和拉力是一对平衡力，所以
f=F拉=3N
当A向左运动时，由于压力不变，接触面粗糙程度也不变，所以
f=3N
不变，此时，A、B受力情况如图2所示:
A．物体A向右匀速运动时，物体B也向下做匀速运动，所以重力是做功的，故A错误；
B．物体A向左匀速运动时，有
，f=3N
由于A做匀速，故仍等于B的重力，有
=3N
所以有
F=3N+3N=6N
故B正确；
C．A向左减速运动时，由于A受到的压力不变，接触面粗糙程度也不变，所以f=3N，滑动摩擦力不变，故C错误；
D．A向左加速运动时，由于A对B的拉力和B对A的拉力是一对相互作用力，所以两者相等，故D错误。
故选B。
8．B
【解析】
【详解】
不计机械自重和摩擦时：
第一个图是等臂杠杆，力臂
由杠杆平衡条件可得
第二个图是滑轮组，承担总重绳子的段数
拉力
第三个图是动滑轮，动力作用在轴上
故
故B符合题意，ACD不符合题意。
故选B。
9．A
【解析】
【分析】
【详解】
滑轮、绳的重力及滑轮与轴的摩擦忽略不计，三个滑轮下悬挂的重物的质量相等，由G=mg可知重物的重力相等，所以左边的滑轮为定滑轮，则
F1=G
中间滑轮组的动滑轮绕3段绳，拉力
F2=G
右边滑轮组的动滑轮绕2段绳，拉力
F3=G
所以
F1＞F3＞F2
故选A。
10．C
【解析】
【分析】
【详解】
物体速度v1=0.2m/s，绳子移动速度为
弹簧测力计的示数为的8N，故绳子拉力也为8N，拉力做功的功率为
故C符合题意。
故选C。
11．D
【解析】
【分析】
【详解】
A．根据杠杆的平衡条件可知杠杆平衡时
故拉力；
B．图B中为定滑轮提升物体，不能省力，只能改变力的方向，绳端拉力；
C．图C中使用滑轮组提升物体，动滑轮上有2段绳子承载，自由端拉力；
D．图D中使用滑轮组提升物体，动滑轮上有3段绳子承载，自由端拉力；其中D图中自由端拉力最小。
故选D。
12．D
【解析】
【分析】
【详解】
由图可知，图中滑轮是定滑轮，定滑轮不能省力，所以忽略绳子与滑轮的摩擦，F1、F2、F3都与物体重力相等，所以三种拉法所用拉力一样大。故D正确，ABC错误。
故选D。
13． 直径 半径 一半
【解析】
【详解】
[1][2][3]据课本知识可知，动滑轮实质是不等臂杠杆，它的动力臂是动滑轮的直径，阻力臂是动滑轮的半径；据F1 l1= F2 l2可知， l1=2 l2；故F1= F2，即使用动滑轮可以省一半力。
14．三
【解析】
【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，另一种是由三根绳子承担重物；若要最省力，应选用三根绳子承担的绕法，即从动滑轮开始绕线，如图所示：
15． 斜面 力 乙 拧
【解析】
【详解】
[1][2]盘山公路是通过倾斜的公路，来回曲折爬升高度。因此盘山公路相当于简单机械中的斜面。斜面虽然加长了运动的距离，但可以在物体向上运动时省力。
[3][4]图乙是螺丝钉，一圈圈螺纹相当于倾斜的斜面，与盘山公路的原理相同。为了将它钉进木块，使用时用拧的比较好，拧的时候，相当于沿斜面向上运动的过程，可以省力。若用敲的方式，一圈圈螺纹相当于增加了接触面的粗糙程度，会使摩擦力变大，敲起来更费力。
16． F1=F2=F3 定滑轮不能省力但能改变施力的方向 省力 轮轴
【解析】
【分析】
【详解】
（1）（2）[1][2]由图可知，此装置为定滑轮有F1=F2=F3，说明定滑轮只改变力的方向，不改变力的大小。
（3）[3][4]钥匙在使用时绕中心轴转动，所以属于轮轴，轮轴是杠杆的一种变形；其轮半径和轴半径分别为动力臂和阻力臂，因为动力臂大于阻力臂，所以轮轴是一种省力杠杆。
17． 见解析
【解析】
【详解】
1.(1)滑轮组的连线情况如图所示.
（2）问题一：人所做的有用功大小？W有=Gh=960N×4m=3840J；
问题二：人做的总功大小？W总=Fs=F2h=600N×2×4m=4800J；
问题三：滑轮组的机械效率多大？η= W有/ W总="3840J" /4800J =80%；
问题四：人拉力做功的功率？P总===600w
18．见解析所示
【解析】
【详解】
(1)如图甲，杠杆在水平位置平衡，由杠杆平衡条件得：×OA=×OB，即：3N×0.3m=×0.15m，解得：=6N；(2)保持位置不变,即左边的力和力臂不变;不变,要使杠杆在图乙位置保持平衡,应该使右边的力臂不变;原来的力臂为OB,则应该移动到的位置如图所示．6N．
【点睛】
（1）杠杆在水平位置平衡，知道两边力臂、左边力的大小，利用杠杆平衡条件求右边力的大小；（2）保持位置不变，即左边的力和力臂不变；右边的力不变，要使杠杆在图乙位置保持平衡，右边的力臂不变，据此确定应该移动到的位置．
19． 杠杆 杠杆的平衡条件 省力
门把手
【解析】
【分析】
【详解】
（1）[1][2] 轮轴实际上是一个可以连续转动的变形的杠杆；可根据杠杆平衡条件可判断它省力或费力。
（2）[3][4]由于作用在轮上的是动力，轮的半径为动力臂，轴的半径为阻力臂，故动力臂大于阻力臂，根据杠杆平衡原理可知，动力小于阻力，故是省力杠杆；动力臂是阻力臂的
故阻力是动力的5倍。
（3）[5]轮轴由具有共同转动轴的大轮和小轮组成，门把手就是轮轴。
20． 2 6 6
【解析】
【详解】
(1)[1]因为弹簧测力计的示数是2N，所以，作用在绳端的拉力F为2N。
(2)[2]由图可知，承担摩擦力的绳子股数是3，所以
则
(3)[3]物体A在10s内通过的距离
绳子自由端移动的距离
21． 脚踩的力 动力 甲 力臂 15 10 乙
【解析】
【详解】
(1)[1][2]踩下去的过程，A端在脚踩的力的作用下克服OB的重力下降，B端上升重力势能变大，踩下去的过程中脚踩的力为动力；脚松开后，B端在重力作用下下降，打碎谷物，故脚松开后自身的重力为动力。
(2)[3][4]在甲图中开关按钮较小，动力臂较小，在开、关时需较大的动力作用在开关上，容易损坏。
(3)[5][6]弹簧秤P连接的滑轮上有3股绳子，所以读数是拉力的3倍；弹簧秤Q连接的滑轮上有2段绳子，读数是拉力的2倍；故弹簧测力计P的读数为
3F=3×5N=15N
弹簧测力计Q的读数为
2F=2×5N=10N
(4)[7]斜面是一种省力的简单机械，斜面倾角越小，越省力。比较乙、丙两图可知，乙图螺纹紧密，即倾斜角度小，故乙图省力。
答案第1页，共2页
答案第1页，共2页
