人教版九年级全一册15.3串联和并联同步练习（含解析）

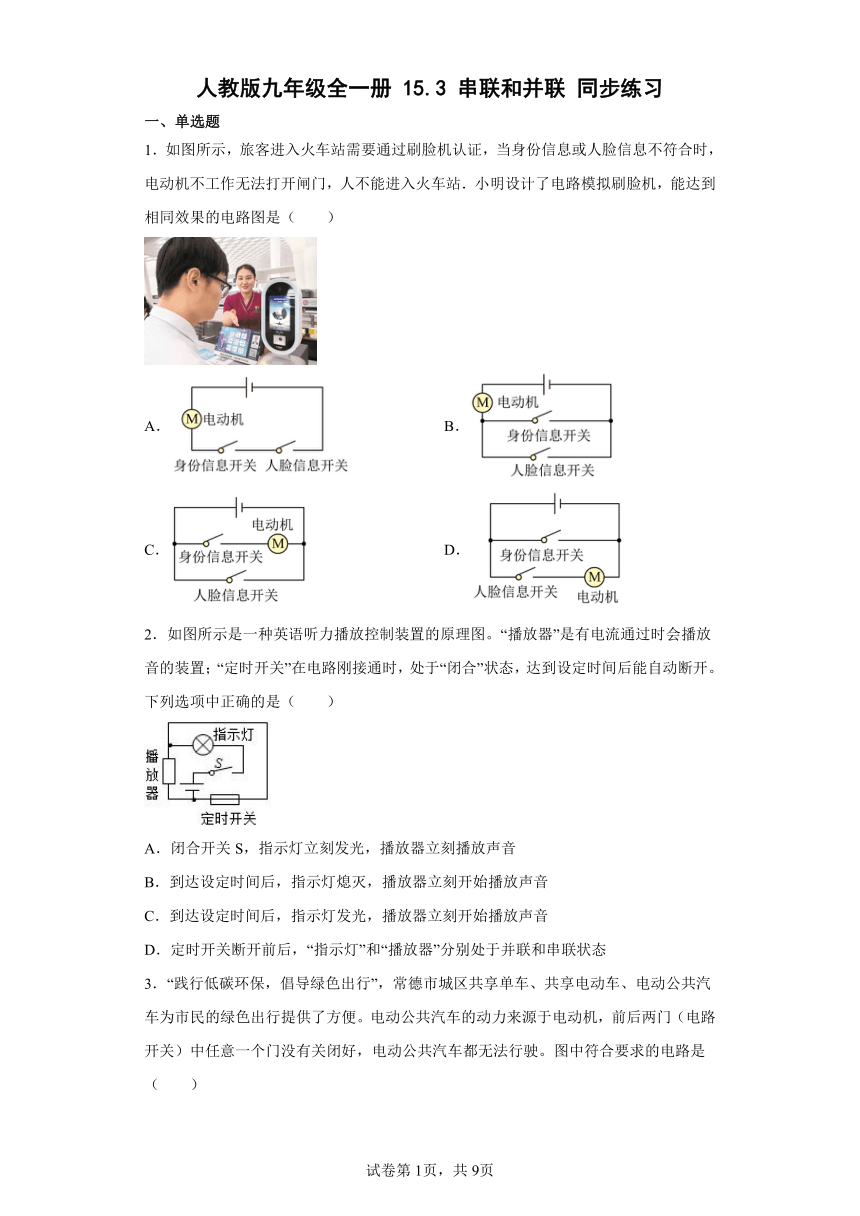

人教版九年级全一册 15.3 串联和并联 同步练习
一、单选题
1．如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站．小明设计了电路模拟刷脸机，能达到相同效果的电路图是（　　）
A． B．
C． D．
2．如图所示是一种英语听力播放控制装置的原理图。“播放器”是有电流通过时会播放音的装置；“定时开关”在电路刚接通时，处于“闭合”状态，达到设定时间后能自动断开。下列选项中正确的是（　　）
A．闭合开关S，指示灯立刻发光，播放器立刻播放声音
B．到达设定时间后，指示灯熄灭，播放器立刻开始播放声音
C．到达设定时间后，指示灯发光，播放器立刻开始播放声音
D．定时开关断开前后，“指示灯”和“播放器”分别处于并联和串联状态
3．“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（　　）
A． B．
C． D．
4．电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B． C． D．
5．关于如图所示的电路，下列说法中正确的是（　　）
A．甲电路闭合S后两灯都不发光
B．甲电路去掉导线a后两灯串联
C．乙电路闭合S后电路将会短路
D．丙电路闭合S后电路将会短路
6．为加强疫情防控、保护师生安全，某学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。下列选项中的电路设计，符合要求的是（　　）
A． B． C． D．
7．镇江某老小区所加装的电梯实行刷卡乘梯，刷卡成功且无电动车进入电梯时电梯运行，刷卡成功时开关S1将闭合，有电动车进入时开关S2将断开。则符合上述要求的电路是（　　）
A． B． C． D．
8．如图所示是某品牌榨汁机。为保障安全，该榨汁机设置了双重开关——电源开关和安全开关。当杯体倒扣在主机上时，自动闭合，此时再闭合，电动机才能启动，开始榨汁。下列电路图中符合上述要求的是（ ）
A． B． C． D．
9．电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（　　）
A． B．
C． D．
10．现在大型商场超市都采用了自助收银机系统。原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。图中符合该设计的电路图是（　　）
A． B． C． D．
二、填空题
11．如图电路中，若使L1和L2串联，应闭合开关________；若使L1和L2并联，应闭合开关_______；若闭合开关_________，将烧毁电源。
12．如图所示电路，要使灯泡L1和L2串联，应闭合开关______，要使灯泡L1和L2并联，应闭合开关______，只闭合开关S1和S2时，灯泡______亮，一定不能同时闭合______两个开关。
13．如图所示的电路中，要使R1、R2串联，应闭合开关______；要使R1、R2并联，应闭合开关______；若同时闭合开关______，则会造成电源短路，这是不允许的。
14．如图所示，灯泡L1和L2是______联，闭合开关，发现两灯均不亮。用一根导线，连接A、B点，两灯不亮；连接B、C点，两灯也不亮；连接C、D点，两灯仍不亮；连接A、C两点，L1发光。已知导线和电源都是完好的，则电路中的故障是______。
15．如图所示，有一电路暗盒，盒内有一电源和一定值电阻。A、B、C为表面的三个接线柱。现用一个连接了灯泡的红、蓝两线头分别去接触三个接线柱，测试结果如表所示。A、C间为______，A、B间为______。
实验次数 实验过程 实验现象 （灯泡发光情况）
1 红线头接A接线柱 蓝线头接C接线柱 正常发光
蓝线头接B接线柱 不亮
2 红线头接B接线柱 蓝线头接C接线柱 灯光暗淡
蓝线头接A接线柱 不亮
三、综合题
16．同学们在做电路连接的实验某小组同学将灯泡A、B通过开关，导线a、b、c、d等连接成了如图所示电路。
(1)图中的E叫______，它是把其它形式的能转化为______的装置。
(2)小明认为如果将图中的开关闭合，电路将处于______（填“通路”或“短路”）状态。
(3)为了将两灯泡A、B串联，需要拆除一根导线，这根导线是______（填字母）。
(4)为了将两灯泡A、B并联。需要将图中______（填字母，一个就行）导线的一端重新连接，请用笔画出这根导线的正确连接______。
17．如图所示的电路中，灯L1、L2、L3之间是怎么连接的，请标出各灯的电流方向．
18．（1）如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；弃权时，不按任何按钮，两灯均不亮，请在虚线框画出符合要求的电路图_______；
（2）“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示，分别为该定时炸弹的实物图和引爆电路工作原理电路图。已知起爆器有电流通过就会立刻爆炸，请你帮助专家结合所学的知识进行分析排爆。在定时阶段，开关S应该______（选填“闭合”或“断开”），因此起爆器处于______（选填“通路”、“短路”或“断路”），所以在定时阶段起爆器不会爆炸引爆炸弹。定时结束时，定时器时钟会把b导线________（填“接通”或“切断”），此时电流_______（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸。综上可知，定时器时钟应该安装在______导线上。为使该定时爆炸装置停止工作，应立即剪断导线______（均选填“a”或“b”）。
19．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛．感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能．
（3）根据文中的信息，在虚线框中画出感应发光冰块内部的电路图．
( )
（4）用布擦干后的感应发光冰块内部的电路处于_____状态．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
根据题意知道，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，故A符合题意，BCD不符合题意。
故选A。
2．C
【解析】
【详解】
A．定时开关在电路刚接通时，处于闭合状态，则当闭合开关S时，播放器被短路，电路为灯泡的简单电路，所以指示灯立刻发光，但播放器不能播放声音，故A错误；
BC．达到设定时间后，定时开关自动断开，此时播放器和指示灯串联，电路中有电流，指示灯发光，播放器立刻开始播放声音，故C正确，B错误；
D．定时开关断开前，播放器被短路，电路为指示灯的简单电路；定时开关断开后，指示灯和播放器串联，故D错误。
故选C。
3．C
【解析】
【分析】
【详解】
A．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；
B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；
C．只有前门和后门同时关上，故C符合题意；
D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。
故选C。
4．B
【解析】
【详解】
A．该电路只需要关好前门，电动机就开始工作，与题意不符，故A不符合题意；
B．只有同时关好前后门，电动机才工作，若任意一个门没有关闭好，则电动机不会工作，符合题意，故B符合题意；
C．该电路图只需要关好前门或者后门，电动车就可以启动了，与题意不符，故C不符合题意；
D．该电路需要前门关闭，后门打开，电动车才可以启动，与题意不符，故D不符合题意。
故选B。
5．A
【解析】
【详解】
A．由图甲知道，当开关S闭合后，电流从电池正极出发经过D、b、B和开关后回到电池负极，由于电源两极不经过用电器而用导线直接相连，会造成电源短路，所以两灯都不亮，故A正确；
B．由图甲知道，要使L1、L2串联，需要电路中各个元件首尾相连，可去掉导线b，故B错误；
C．由图乙知道，当开关S闭合后，电流从电池正极出发后，形成两灯泡并联，然后经开关后回到电池负极，故C错误；
D．由图丙知道，电路闭合S后，电流从电池正极出发后，形成两灯泡并联，然后经开关后回到电池负极，故D错误。
故选A。
6．A
【解析】
【详解】
A．根据题意，要两开关同时闭合，电动机才能工作，所以两开关和电动机应串联，故A符合题意；
B．由图像，其中任意一个开关闭合，电动机均能工作，不符合题目设计要求，故B不符合题意；
CD．如图如果两开关都闭合，电路处于短路，电源可能被损坏，电动机不能工作。故CD不符合题意。
故选A。
7．A
【解析】
【详解】
刷卡乘梯，要求刷卡成功且无电动车进入电梯时电梯运，S1、S2两个开关都闭合时，电梯运行；
A．如图，两开关串联，S1、或S2断开电机都不工作， S1和S2同时闭合，电机运转， 故A符合题意；
B．如图，S1、S2并联后与电动机串联，任意一个开关闭合，电动机都可工作，故B不符合题意；
C．如图， S1单独闭合，电动机工作；S2单独闭合，电源短路，故C不符合题意；
D．如图，S1单独闭合，电动机工作；S2闭合，电动机短路，故D不符合题意。
故选A。
8．C
【解析】
【详解】
A．图中当杯体倒扣在主机上时，自动闭合，电动机被短路，故A不符合题意；
B．图中当杯体倒扣在主机上时，自动闭合，电动机就开始工作，与闭合后，电动机才能启动不符，故B不符合题意；
C．从图中可知，当两个开关都闭合时，电动机才能启动，故C符合题意；
D．图中自动闭合，电动机就开始工作，与闭合后电动机才能启动不符，故D不符合题意。
故选C。
9．D
【解析】
【分析】
【详解】
由题意知，当开关闭合时，指示灯L和发热体同时工作，但指示灯断路时，发热体依然正常工作，说明指示灯和发热体并联在电路中，开关在干路上同时控制两个用电器，故ABC不符合题意，D符合题意。
故选D。
10．B
【解析】
【详解】
读取数据和消磁是独立的工作的，故为并联，开关S3闭合，这时消磁模块启动工作，说明开关S3与消磁是串联。
A．如图所示，当开关S1闭合，S3闭合才能读取数据，S2闭合才能消磁，与题意不符，故A不符合题意；
B．点击“开始结算”，开关S1闭合，读取数据直接开始工作，读取完毕，支付后S3关闭，消磁才启动，与题意相符，故B符合题意；
C．需要将开关S2闭合后才能读取数据，与开关S1闭合，无线读取数据模块开始工作相矛盾，故C不符合题意；
D．需要同时闭合S1和S2，读取数据才工作，与开关S1闭合，无线读取数据模块开始工作相矛盾，故D不符合题意。
故选B。
11． S2 S1、S3 S1、S2、S3
【解析】
【分析】
【详解】
[1]如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2，应闭合开关S2。
[2]若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3。
[3]若同时闭合开关三个开关S1、S2、S3，则电源的两端被导线相连，电源会短路，将烧毁电源。
12． S2 S1和S3 L1 S2、S3
【解析】
【详解】
[1]电路如图所示，只闭合开关S2时，电流的路径只有一条，灯泡L1和L2串联接入电路中。
[2]只闭合开关S1和S3时，电流的路径有两条，分别经过两个灯泡，所以灯泡L1和L2是并联的。
[3]只闭合开关S1和S2时，灯泡L2被短路不接入电路中，只有灯泡L1亮。
[4]若同时闭合开关S2、S3，电源短路，这是不允许的，
13． S2 S1、S3 S1、S2、S3
【解析】
【详解】
[1]当闭合开关S2时，则电流从电源正极出发后依次通过R1、S2、R2，所以它们是串联的。
[2]若闭合开关S1、S3，电流从电源正极出发后分别流经R1、R2，然后又汇合一点回到电源的负极，所以它们是并联的。
[3]若同时闭合开关S1、S2、S3，会形成短路现象，造成电流过大，烧坏电源，发生事故，因此绝对不允许同时闭合S1、S2、S3。
14． 串联 开关和L2断路
【解析】
【分析】
【详解】
[1]如图所示，电流由正极出发经开关、L2、L1最终回到负极，则两灯泡为串联。
[2]用导线检验电路故障，当连接A、B点，两灯不亮，说在A、B两点之外存在断路，同理可知当连接B、C点，两灯也不亮，则在B、C两点之外存在断路；连接C、D点，两灯仍不亮时，可得C、D之外存在断路，当连接A、C两点，L1发光，说明灯泡L1左侧到电源负极直接电路不存在问题，综合可得开关和L2断路。
15． 电源 定值电阻
【解析】
【详解】
[1][2]红线头接A接线柱、蓝线头接C接线柱，灯正常发光，说明AC之间只有电源；红线头接A接线柱、蓝线头接B接线柱，灯不亮，说明AB之间无电源；红线头接B接线柱、蓝线头接C接线柱，灯光暗淡，说明BC之间有电源和电阻；红线头接B接线柱、蓝线头接A接线柱，灯泡不亮，说明AB之间无电源；综合以上分析，得电路图如图
所以AC间为电源，AB间为定值电阻。
16． 电源 电能 短路 c d
【解析】
【分析】
电源是提供电能的装置；电源短路是指用导线将电源两极直接连接起来的电路；串联电路中各用电器是逐个顺次连接，电流只有一条路径。根据电路的状态和串、并联的特点分析连接。
【详解】
(1)[1][2]图中的E是电源，将其它形式的能转化为电能的装置。
(2)[3]如图电路，闭合开关后电流将从正极开始，沿a→c→d→开关回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路。
(3)[4]要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，因此导线c不能连接，应拆除。
(4)[5][6]若要连成两灯并联的电路，从电源正极流出的电流，分别流入两个灯泡，则应改装的导线d，如图所示：
17．并联，
【解析】
【详解】
如图所示，是电路转变的过程，不准看出，图中的（a）与（f）是等效电路．故灯L1、L2、L3之间是并联关系．
电流方向如图所示．
18． 闭合 短路 切断 能 b a
【解析】
【详解】
（1）[1]由题意可知，甲按钮开关仅仅控制绿灯，乙按钮开关仅仅控制红灯，那么甲按钮开关和绿灯串联，乙按钮开关和红灯串联，两灯互不干扰，两灯是并联，根据上述作出电路图，如下图所示
（2）[2][3]由题意可知，起爆器有电流通过就会立刻爆炸，在定时阶段，要求不能有电流流过起爆器，观察引爆电路工作原理电路图，可知道当开关S闭合时，起爆器会被短路，没有电流流过起爆器，这样符合要求，所以在定时阶段，开关S应该闭合，起爆器处于短路。
[4][5]定时结束时，起爆器会爆炸，会有电流流过起爆器，观察电路图，把b导线切断，那么电流不能流过b导线，电流会流过起爆器，符合要求，定时结束时，定时器时钟会把b导线切断，此时电流能通过起爆器。
[6]假设定时器时钟安装在a导线上，定时器时钟把a导线切断，那么没有电流流过起爆器，起爆器不会爆炸，不符合题意，所以定时器时钟不能安装在a导线上，定时器时钟应该安装在b导线上。
[7]为使该定时爆炸装置停止工作，假设剪断导线b，那么还是有电流流过起爆器，起爆器会爆炸，该定时爆炸装置没有停止工作，不符合题意，所以不是剪断导线b，而是剪断导线a。
19． 开关 热传递 断路
【解析】
【详解】
（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递降低饮料的温度；
（3）电路是由液体感应器、纽扣电池和LED灯泡由导线连接而成，所以是基本的电路，如图：
（4）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
