人教版九年级全一册15.5串、并联电路中电流的规律同步练习（含解析）

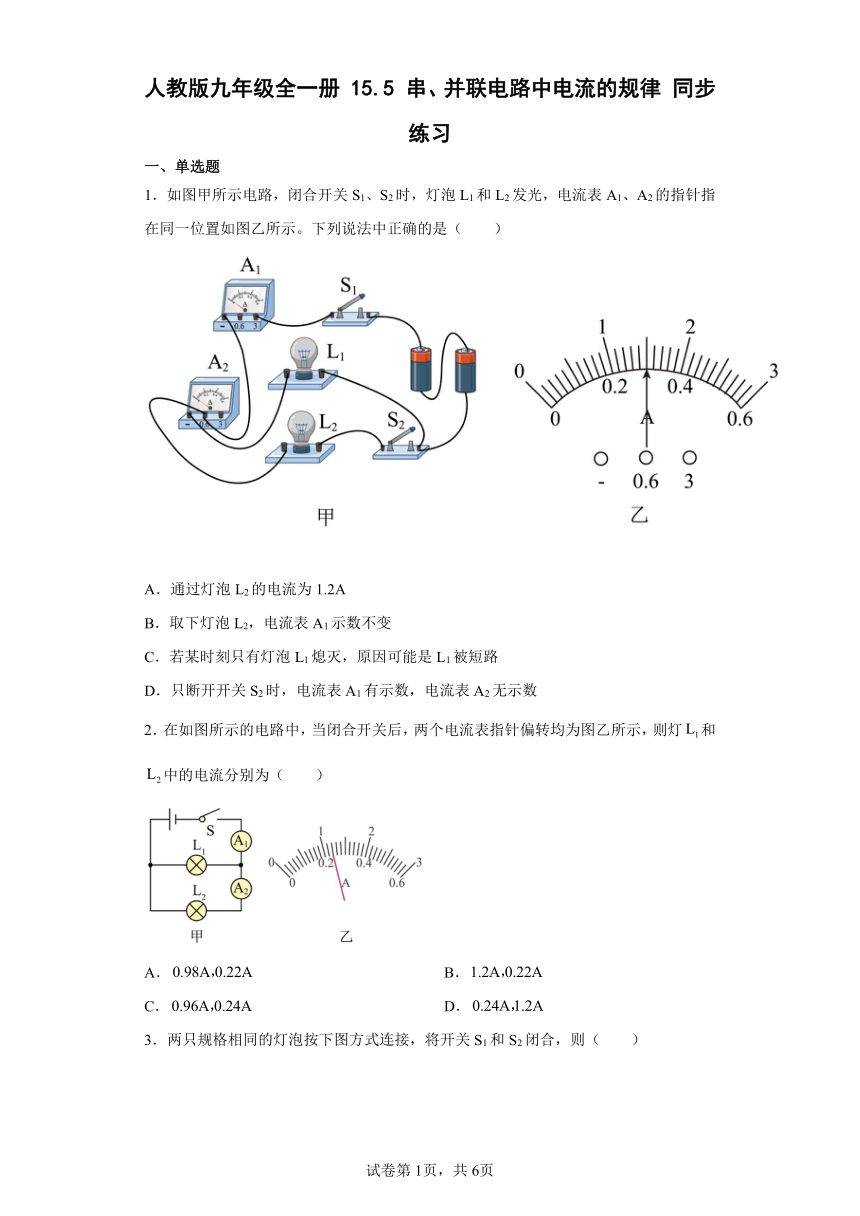

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图甲所示电路，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置如图乙所示。下列说法中正确的是（　　）
A．通过灯泡L2的电流为1.2A
B．取下灯泡L2，电流表A1示数不变
C．若某时刻只有灯泡L1熄灭，原因可能是L1被短路
D．只断开开关S2时，电流表A1有示数，电流表A2无示数
2．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯和中的电流分别为（　　）
A． B．
C． D．

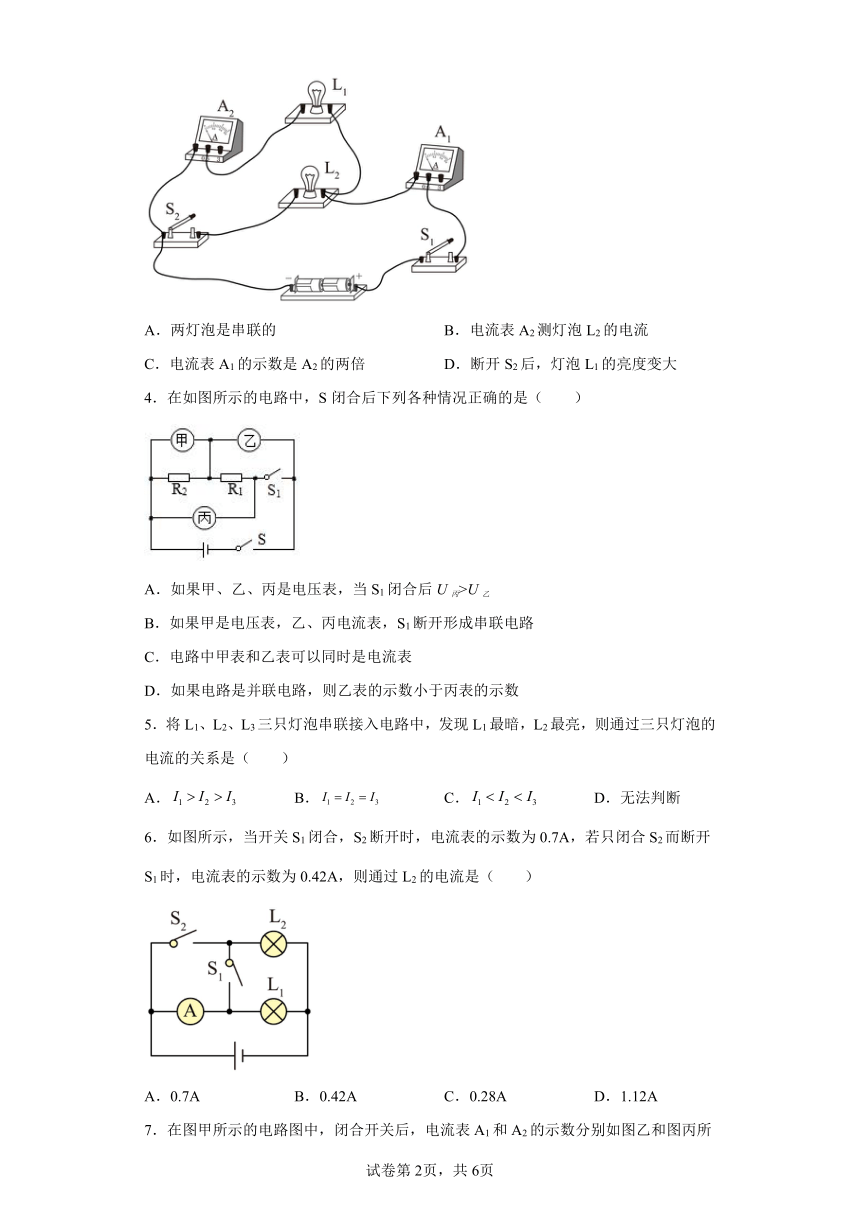

3．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
4．在如图所示的电路中，S闭合后下列各种情况正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙>U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数小于丙表的示数
5．将L1、L2、L3三只灯泡串联接入电路中，发现L1最暗，L2最亮，则通过三只灯泡的电流的关系是（　　）
A． B． C． D．无法判断
6．如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
7．在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（　　）
A．0.2A B．0.4A C．0.6A D．1A
8．在如图所示的电路中，闭合开关能正确地测出小灯泡L1的电流的电路是（　　）
A． B． C． D．
9．在如图甲所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．0.96A，0.24A B．0.24A，0.96A
C．1.2A，0.24A D．0.24A，1.2A

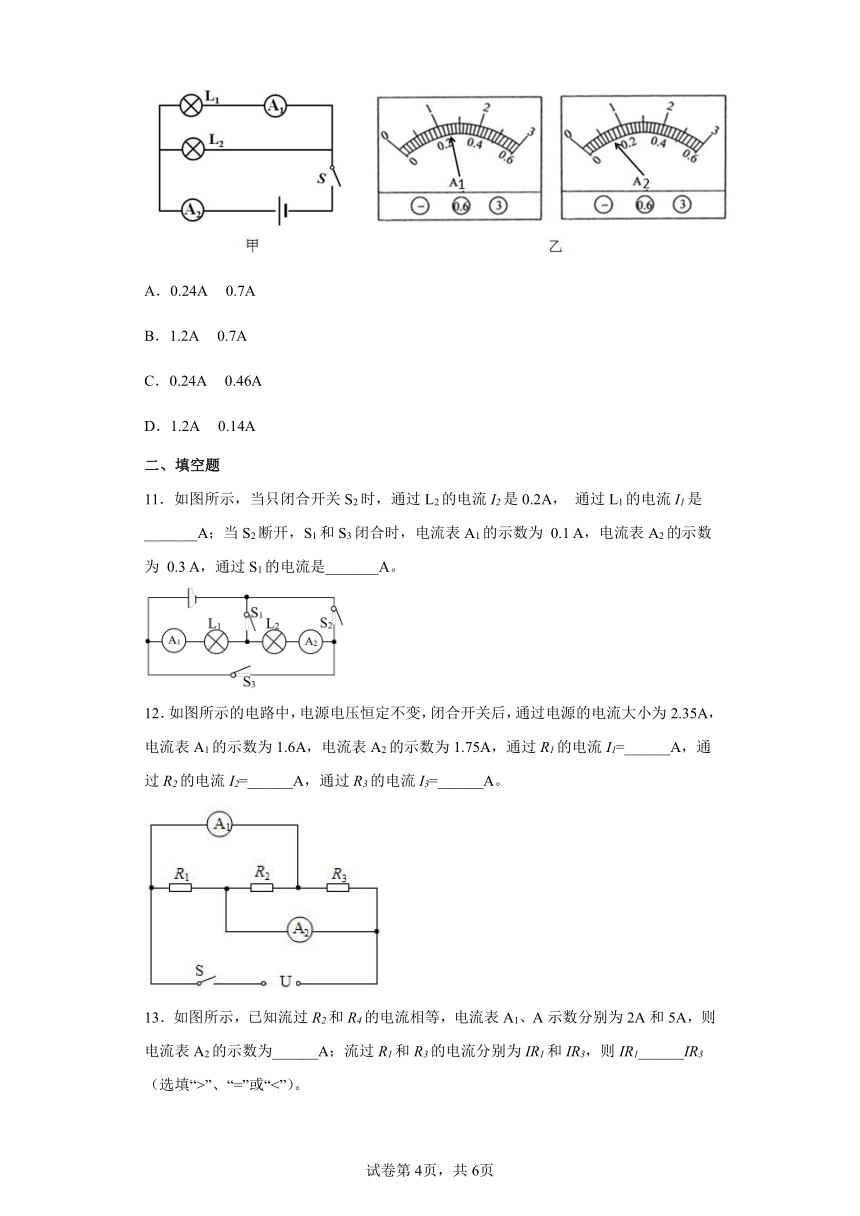

10．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
二、填空题
11．如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
12．如图所示的电路中，电源电压恒定不变，闭合开关后，通过电源的电流大小为2.35A，电流表A1的示数为1.6A，电流表A2的示数为1.75A，通过R1的电流I1=______A，通过R2的电流I2=______A，通过R3的电流I3=______A。

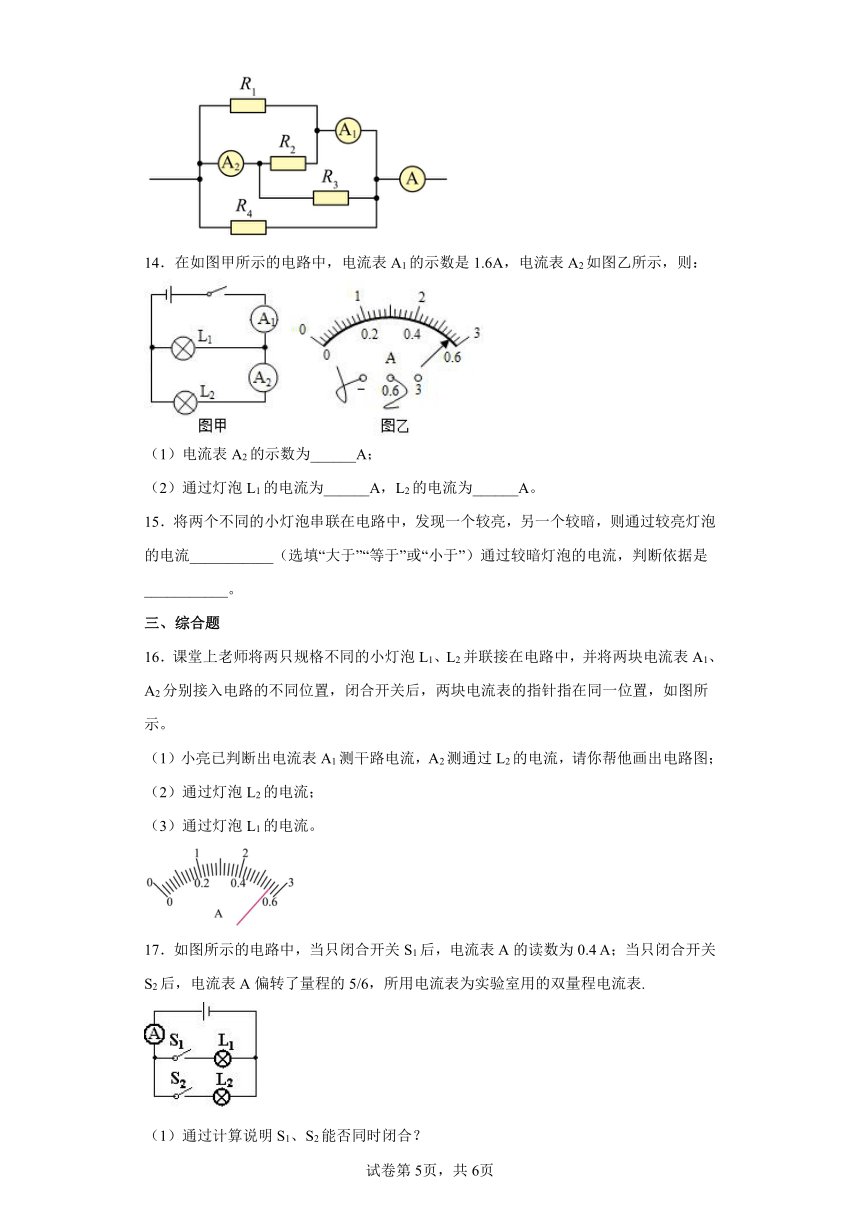

13．如图所示，已知流过R2和R4的电流相等，电流表A1、A示数分别为2A和5A，则电流表A2的示数为______A；流过R1和R3的电流分别为IR1和IR3，则IR1______IR3（选填“>”、“=”或“<”）。
14．在如图甲所示的电路中，电流表A1的示数是1.6A，电流表A2如图乙所示，则：
（1）电流表A2的示数为______A；
（2）通过灯泡L1的电流为______A，L2的电流为______A。
15．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
三、综合题
16．课堂上老师将两只规格不同的小灯泡L1、L2并联接在电路中，并将两块电流表A1、A2分别接入电路的不同位置，闭合开关后，两块电流表的指针指在同一位置，如图所示。
（1）小亮已判断出电流表A1测干路电流，A2测通过L2的电流，请你帮他画出电路图；
（2）通过灯泡L2的电流；
（3）通过灯泡L1的电流。
17．如图所示的电路中，当只闭合开关S1后，电流表A的读数为0.4 A；当只闭合开关S2后，电流表A偏转了量程的5/6，所用电流表为实验室用的双量程电流表.
（1）通过计算说明S1、S2能否同时闭合？
（2）若想测出S1、S2同时闭合时干路中的电流，应如何改接原电路？
18．如图甲所示电路，开关S闭合后，电流表A1的指针偏转如图乙所示，且电流表A1和A2的指针偏转角度相同，求：
（1）电流表A1是测通过灯泡______的电流，其示数为______；
（2）电流表A2的示数为多少______？
（3）通过灯泡L2的电流为多少______？
19．(1)如图1所示电路图，图2中甲、乙所示是试触和正确测量电流的过程电流表指针指示位置，则对应的图1试触时，M连接的是电流表的“ _________ ”接线柱，准确测量通过灯泡的电流是 ______ A。
(2)连接如图所示电路，研究串联电路中电的特点实验时，电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是 ( )
A．电流表的缘故
B．灯泡L和L2的规格不同
C．连接电路的导线分了一部分电流
D．灯泡L1和L2在电路中的位置
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
A．由甲图可知两灯泡并联，电流表A1测量的是干路电流，A2测L1支路的电流，由于干路电流大于支路电流，且此时两表指针刚好指在同一位置，所以电流表A1使用的是0~3A量程，分度值为0.1A，则干路电流
I=1.5A
电流表A2选择的是0~0.6A，分度值为0.02A，即通过L1的电流为
I1=0.3A
由并联电路电流的规律可得，通过灯L1的电流
I2=I-I1=1.5A-0.3A=1.2A
故A正确；
B．两灯泡并联，取下灯泡L2，支路减小，干路电流减少，电流表A1示数变小，故B错误；
C．某时刻只有灯泡L1熄灭，原因可能是L1断路，如果短路L2也熄灭，故C错误；
D．两灯泡并联，只断开开关S2时，灯泡L2灯断路，对灯泡L1无影响，则灯泡L1中有电流通过，电流表A1有示数，电流表A2有示数，故D错误。
故选A。
2．C
【解析】
【详解】
由图甲得。两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2电流，由图乙得，两电流表的指针指在同一位置，说明电流表A1的量程为0~3A，分度值为0.1A，读数为1.2A；电流表A2的量程为0~0.6A，分度值为0.02A，读数为0.24A，灯的电流为
灯的电流为0.24A，故ABD不符合题意，C符合题意。
故选C。
3．C
【解析】
【详解】
ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
4．A
【解析】
【详解】
A．如果甲、乙、丙是电压表，当S1闭合后，两电阻串联，丙测量电源电压，乙测量电阻R1两端电压，则U丙>U乙故A正确；
B．如果甲是电压表，乙、丙电流表，S1断开形成并联电路，故B错误；
C．电路中甲表、乙表同时是电流表时，电源被短路，故C错误；
D．如果电路是并联电路，此时甲是电压表，乙、丙电流表，乙表测量干路电流，丙表测量电阻R1所在支路电流，则乙表的示数大于丙表的示数，故D错误。
故选A。
5．B
【解析】
【详解】
根据串联电路电流的规律，在串联电路中电流强度处处相等，所以，灯泡的亮度与实际功率有关。
故选B。
6．C
【解析】
【分析】
【详解】
当开关S1闭合，S2断开时，两灯泡并联，电流表测干路电流，即干路上的电流I=0.7A；若只闭合S2而断开S1时，两灯泡并联，电流表测通过L1的电流，即I1=0.42A；因并联电路中干路电流等于各支路电流之和，所以，通过灯泡L2的电流
I2=I-I1=0.7A-0.42A=0.28A
故选C。
7．C
【解析】
【详解】
甲图中，两灯并联，电流表A1测L1的电流，A2测干路的电流，根据并联电路干路电流等于各支路电流之和，故A2的示数大于A1的示数，根据上图可知，A2选用大量程，分度值为0.1A，电流为1A；A1选用小量程，分度值为0.02A，电流为0.4A，根据并联电路电流的规律，通过小灯泡L2的电流为
I2=I-I1=1A-0.4A=0.6A
故C符合题意，ABD不符合题意。
故选C。
8．A
【解析】
【详解】
A．由电路图可知，两灯并联，电流表与灯泡L1串联在支路中，且电流从正接线柱流入，负接线柱流出，能正确地测出小灯泡L1的电流，故A符合题意；
B．由电路图可知，两灯并联，电流表与灯泡L1串联在支路中，但电流从负接线柱流入，不能正确地测出小灯泡L1的电流，故B不符合题意；
C．由电路图可知，两灯并联，电流表安装在干路中，不能正确地测出小灯泡L1的电流，故C不符合题意；
D．由电路图可知，两灯并联，电流表与灯泡L2串联在支路中，能正确地测出小灯泡L2的电流，但不能正确地测出小灯泡L1的电流，故D不符合题意。
故选A。
9．A
【解析】
【分析】
【详解】
由电路图知道，两电阻并联，电流A2测干路电流，A1测R2支路的电流，因并联电路干路电流大于各支路电流，且两指针的位置相同，A2的量程为大量程，分度值0.1A，则干路电流
I=IA2=1.2A
A1量程为小量程，分度值0.02A，则R2中的电流
I2=IA1=0.24A
故通R1的电流
I1=I-I2=1.2A-0.24A=0.96A
故选A。
10．C
【解析】
【详解】
根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
11． 0.2 0.4
【解析】
【详解】
[1]当只闭合开关S2时，两盏灯泡是串联在一起的，故通过两盏灯泡的电流是相等的，即
I1=I2=0.2A
[2]当S2断开，S1和S3闭合时，两灯并联，A1测L1通过的电流，A2测L2通过的电流，开关S1在干路上，由并联电路中，各支路电流之和等于干路电流，则通过S1的电流为
I=I'1+I'2=0.1A+0.3A=0.4A
12． 0.75 1 0.6
【解析】
【详解】
[1][2][3]由图示知，三电阻并联，电流表A1测R2和R3支路的电流之和，电流表A2测R1和R2支路的电流之和；已知通过电源的电流大小
I=2.35A
电流表A1的示数为1.6A，电流表A2的示数为1.75A，根据并联电路的电流关系可得
I=I1+I2+I3＝2.35A，IA2=I1+I2=1.75A，IA1=I2+I3=1.6A
解得，电路中通过R3的电流为
I3＝I-IA2=2.35A-1.75A=0.6A
电路中通过R2的电流为
I2=IA1-I3=1.6A-0.6A=1A
电路中通过R1的电流为
I1=IA2-I2=1.75A-1A=0.75A
13． 3A <
【解析】
【分析】
【详解】
[1]分析电路可知，电流表A测R1、R2、R3和R4的总电流，电流表A1测R1和R2的总电流，电流表A2测R2和R3的总电流，流过R2和R4的电流相等设为IR2，因为A1的示数为2A，则有
电流表A示数为5A，则有
综上以上两式可得
即电流表A2的示数为3A。
[2]由[1]中第1式和第3式可得
所以则IR1小于IR3。
14． 0.56 1.04 0.56
【解析】
【详解】
根据图甲可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过L2的电流。
（1）[1]根据图乙可知，电流表量程为0～0.6A，分度值为0.02A，所以电流表A2示数为0.56A。
（2）[2]因电流表A1测量干路电流，电流表A2测量通过L2的电流，所以干路电流为1.6A，通过灯泡L2的电流为0.56A；因为并联电路中，干路电流等于各支路电流之和，所以通过灯泡L1的电流
I1I-I21.6A-0.56A1.04A
15． 等于 串联电路中，电流处处相等
【解析】
【分析】
【详解】
[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
16．（1）；（2）0.56A；（3）2.24A
【解析】
【详解】
解：（1）根据题意可知，小灯泡L1、L2并联，电流表A1测干路电流，应该串联在干路中；A2测通过L2的电流，应该串联在L2所在支路中，开关控制整个电路；如下图所示：
（2）闭合开关后，两块电流表的指针指在同一位置，且并联电路中干路电流等于各支路电流之和，所以电流表A1的量程为0~3A，分度值为0.1A，示数为2.8A；电流表A2的量程为0~0.6A，分度值为0.02A，示数为0.56A，因此通过灯泡L2的电流为0.56A。
（3）因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流
I1=I-I2=2.8A-0.56A=2.24A
答：（1）如上图所示；
（2）通过灯泡L2的电流为0.56A；
（3）通过灯泡L1的电流为2.24A。
17．（1）不能；（2）0～3A档
【解析】
【详解】
解：(1)由电路图可知,灯和组成并联电路,开关控制灯是否接入电路，开关控制灯是否接入电路，电流表测量干路中的电流．如果、同时闭合，则灯和并联接入电路中，这时干路中的电流大小为
=+=0.4A+0.5A=0.9A
这时通过电流表的电流大小已大于原电流表的量程0 0.6A，所以不能同时闭合开关和；
(2)如果想要测出、同时闭合时干路的电流，应把电流表的量程换接成0 3A档。
18． L1 0.24 1.2A 0.96A
【解析】
【详解】
解：（1）（2）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流；因并联电路中干路电流等于各支路电流之和，且电流表A1和A2的指针偏转角度相同，所以，支路电流表A1的量程为，分度值为，其示数为0.24A，即通过L1的电流；干路电流表A2的量程为，分度值为0.1A，其示数为1.2A，即干路电流。
（3）通过L2的电流为
答：（1）电流表A1是测通过灯泡L1的电流，其示数为0.24A；
（2）电流表A2的示数为1.2A；
（3）通过灯泡L2的电流为。
19． 3A 0.12 A
【解析】
【详解】
(1)[1]由题可知，指针偏转角度很小，说明量程选大了，即试触时选择了3A接线柱。
[2]因为使用电流表要选择合适的量程，所以电流表应选择0 0.6A量程，将线头M连接到“0.6”接线柱上，分度值是0.02A，示数为0.12A。
(2)[3]由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整。故A符合题意，BCD不符合题意。
故选A。
