北师大版九年级年级全一册11.8变阻器同步练习（有解析）

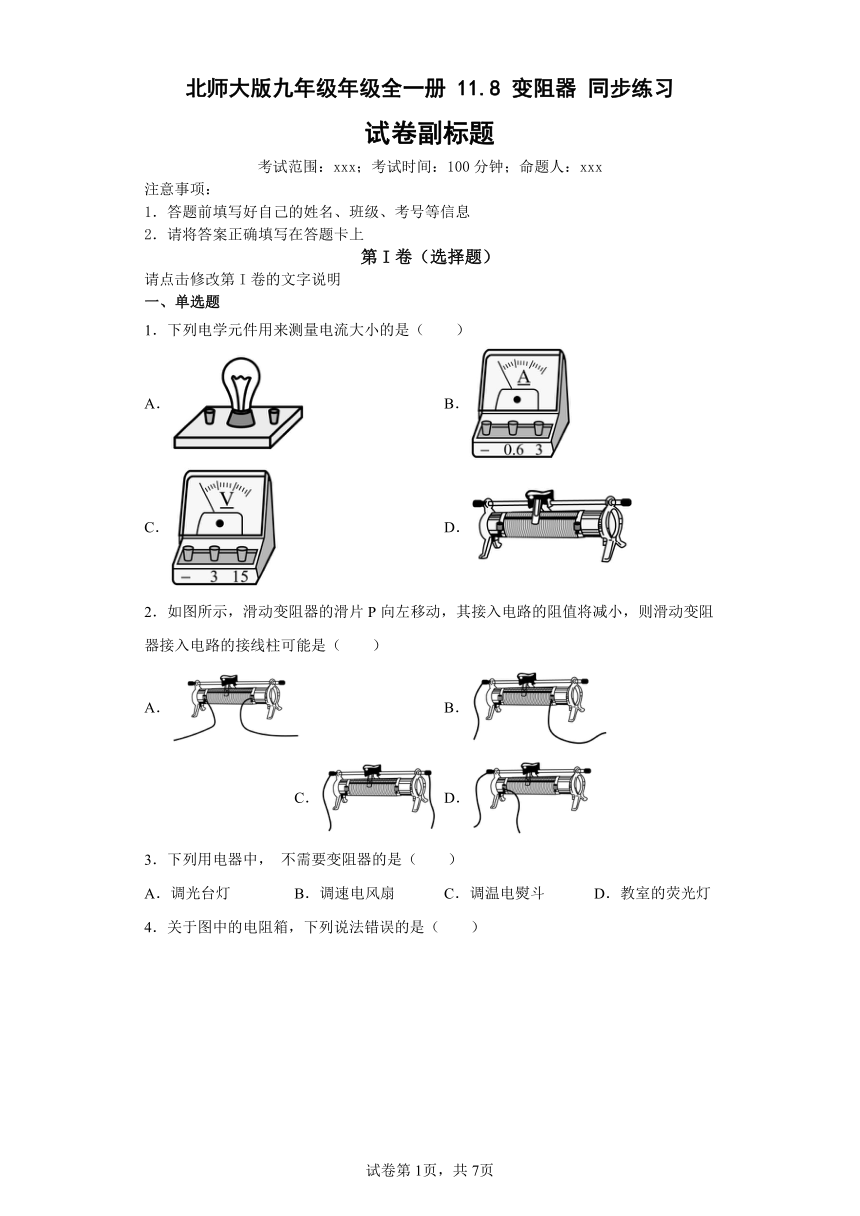

北师大版九年级年级全一册 11.8 变阻器 同步练习
试卷副标题
考试范围：xxx；考试时间：100分钟；命题人：xxx
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题）
请点击修改第I卷的文字说明
一、单选题
1．下列电学元件用来测量电流大小的是（　　）
A． B．
C． D．
2．如图所示，滑动变阻器的滑片P向左移动，其接入电路的阻值将减小，则滑动变阻器接入电路的接线柱可能是（　　）
A． B． C． D．
3．下列用电器中， 不需要变阻器的是（　　）
A．调光台灯 B．调速电风扇 C．调温电熨斗 D．教室的荧光灯

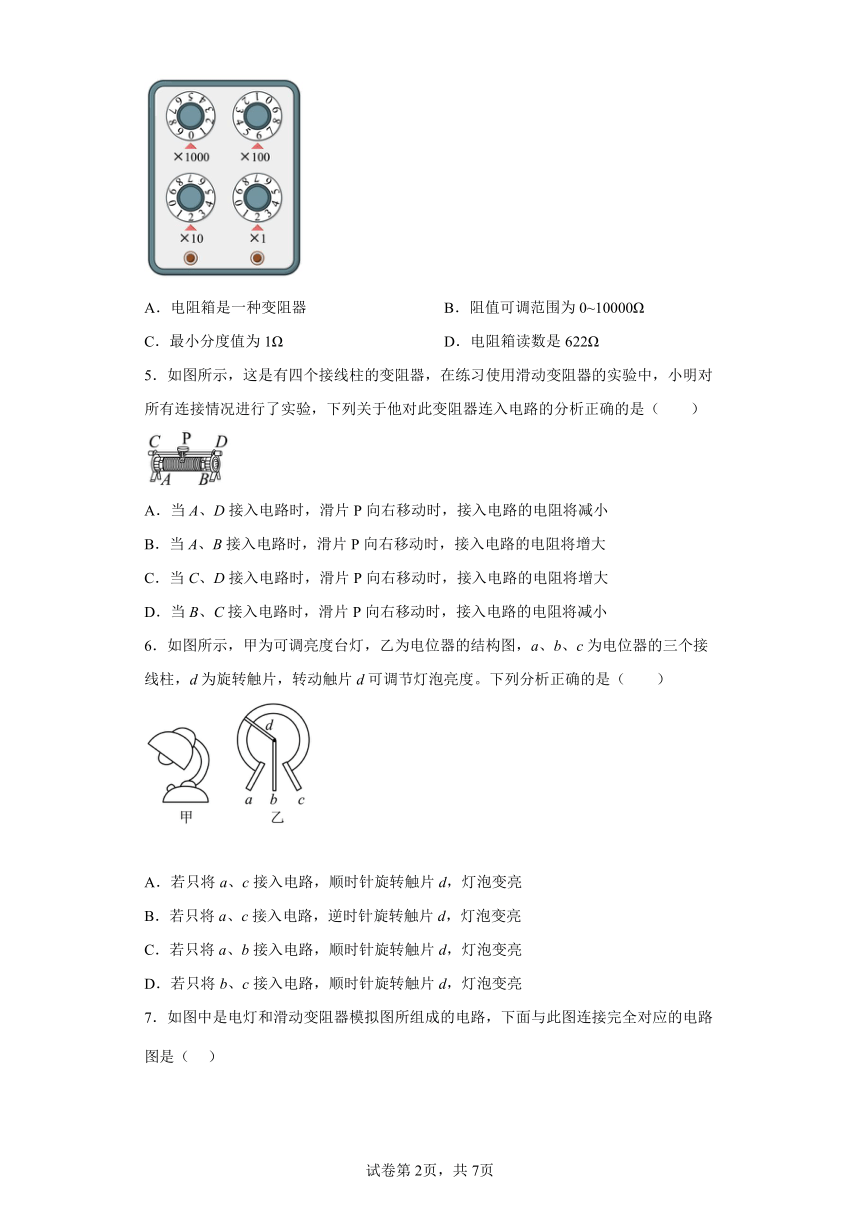

4．关于图中的电阻箱，下列说法错误的是（　　）
A．电阻箱是一种变阻器 B．阻值可调范围为0~10000Ω
C．最小分度值为1Ω D．电阻箱读数是622Ω
5．如图所示，这是有四个接线柱的变阻器，在练习使用滑动变阻器的实验中，小明对所有连接情况进行了实验，下列关于他对此变阻器连入电路的分析正确的是（　　）
A．当A、D接入电路时，滑片P向右移动时，接入电路的电阻将减小
B．当A、B接入电路时，滑片P向右移动时，接入电路的电阻将增大
C．当C、D接入电路时，滑片P向右移动时，接入电路的电阻将增大
D．当B、C接入电路时，滑片P向右移动时，接入电路的电阻将减小
6．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮
B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮
C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮
D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮

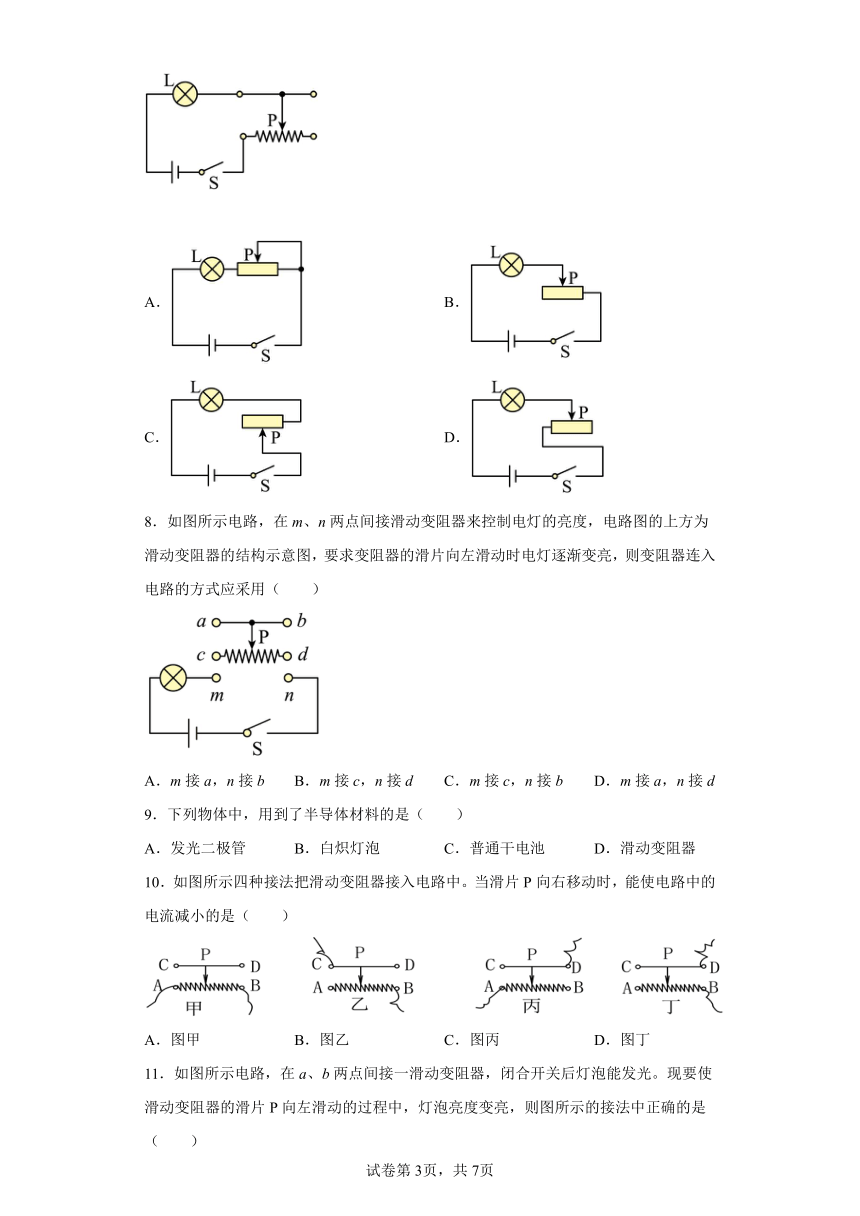

7．如图中是电灯和滑动变阻器模拟图所组成的电路，下面与此图连接完全对应的电路图是（ ）
A． B．
C． D．
8．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（　　）
A．m接a，n接b B．m接c，n接d C．m接c，n接b D．m接a，n接d
9．下列物体中，用到了半导体材料的是（　　）
A．发光二极管 B．白炽灯泡 C．普通干电池 D．滑动变阻器
10．如图所示四种接法把滑动变阻器接入电路中。当滑片P向右移动时，能使电路中的电流减小的是（　　）
A．图甲 B．图乙 C．图丙 D．图丁

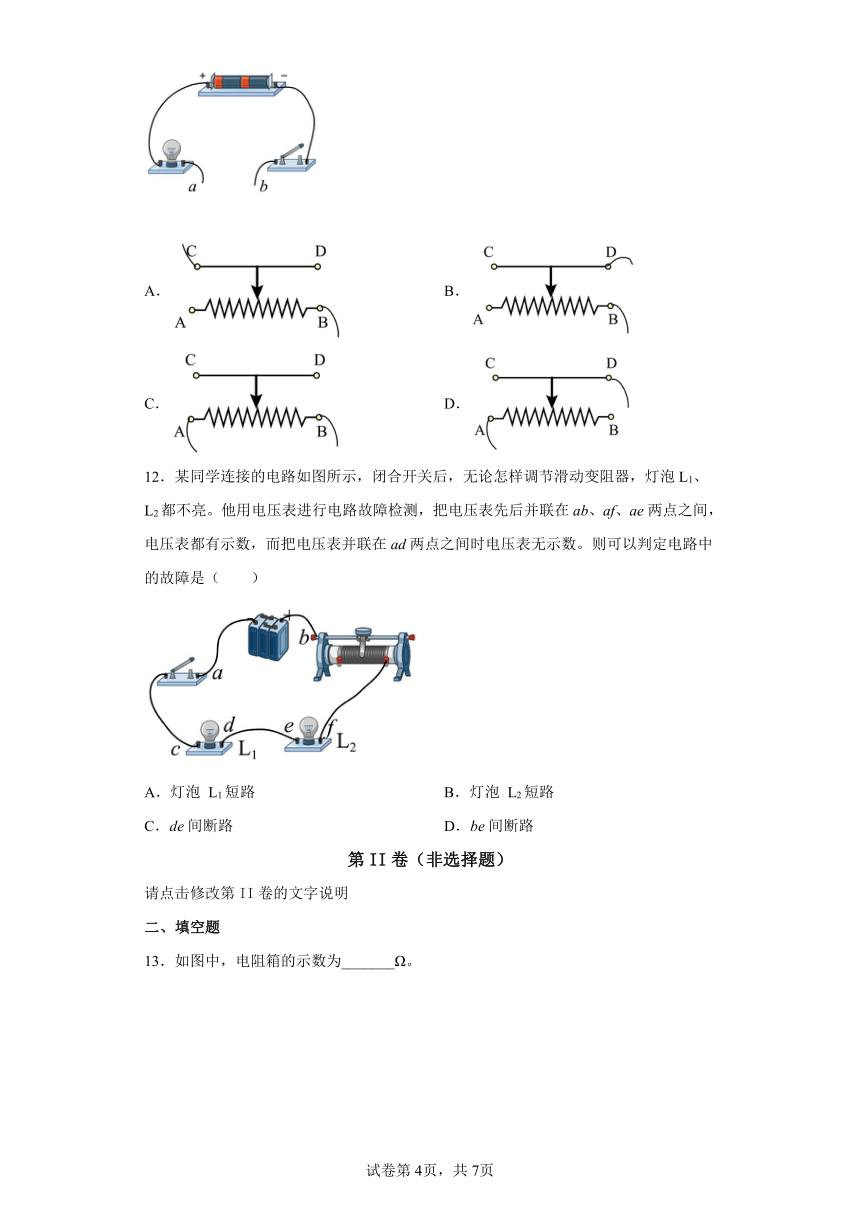

11．如图所示电路，在a、b两点间接一滑动变阻器，闭合开关后灯泡能发光。现要使滑动变阻器的滑片P向左滑动的过程中，灯泡亮度变亮，则图所示的接法中正确的是（　　）
A． B．
C． D．
12．某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
第II卷（非选择题）
请点击修改第II卷的文字说明
二、填空题

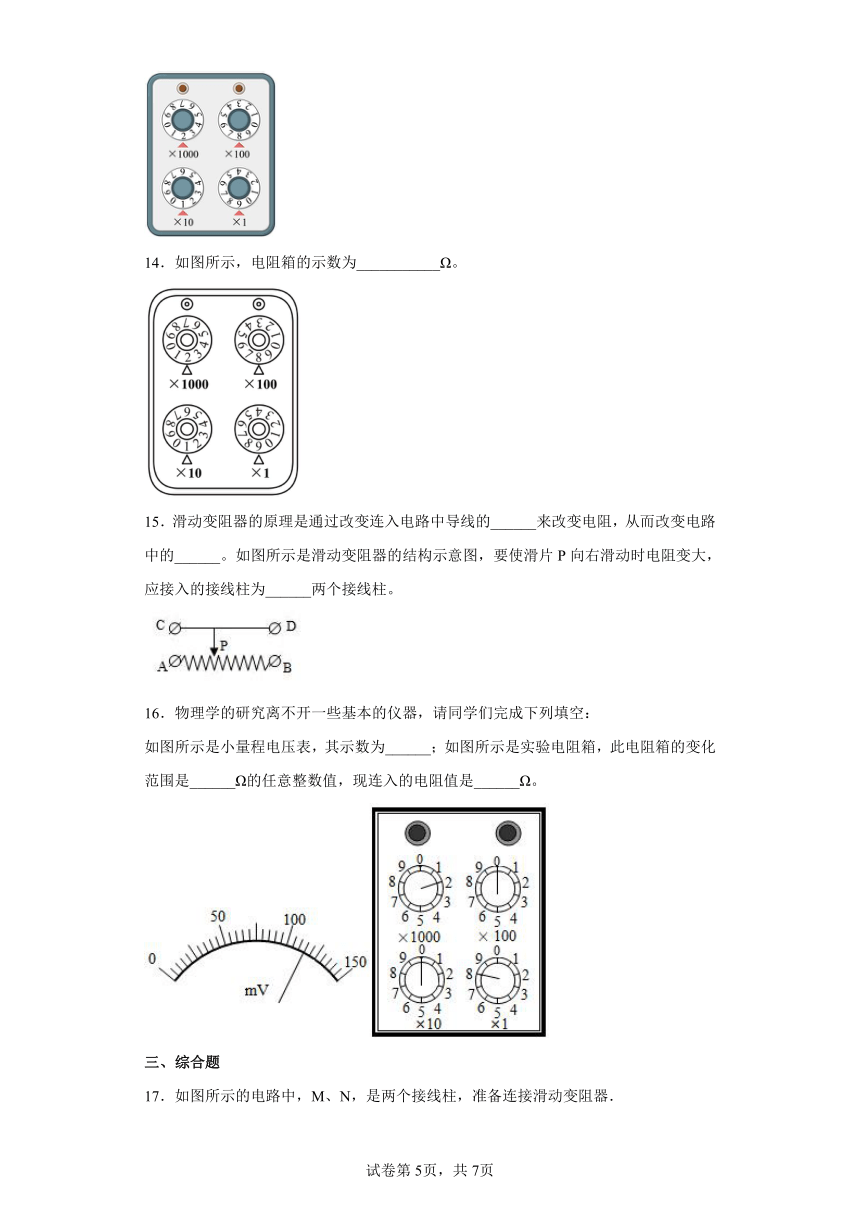

13．如图中，电阻箱的示数为_______Ω。
14．如图所示，电阻箱的示数为___________Ω。
15．滑动变阻器的原理是通过改变连入电路中导线的______来改变电阻，从而改变电路中的______。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱为______两个接线柱。
16．物理学的研究离不开一些基本的仪器，请同学们完成下列填空：
如图所示是小量程电压表，其示数为______；如图所示是实验电阻箱，此电阻箱的变化范围是______Ω的任意整数值，现连入的电阻值是______Ω。
三、综合题
17．如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器．

（1）当A接M，D接N时，滑片向右移，连入电路的电阻将________；
（2）当A接M，C接N时，滑片向左移，连入电路的电阻将________；
（3）当A接M，B接N时，滑片向右移，连入电路的电阻将________；
（4）当B接M，D接N时，滑片向左移，连入电路的电阻将________．
18．如图，是自动测定油箱内油量的原理，R2规格为“20Ω 1A”的滑动变阻器，油量表是由量程为0～0.6A的电流表改装而成的，R1的阻值为10Ω，电源电压为3V．
（1）当油面上升时，电路中的电阻将_____，电流将_____（均选填“增大”或“减小”）；
（2）当R2的滑片处于最上端时，电路中的电流是多少安？_____
19．如图所示是某同学设计的一种测定油箱内油面高度的实验装置．请你回答下列问题：
（1）．当油箱内油面上升时，金属滑片向端移动．电流表的示数会__________．
A．变大 B．变小 C．不变
（2）．若将一块电压表连入电路，要求油箱内油面上升时，电压表示数变大，应将电压表接在__________．
A．定值电阻两端 B．变阻器两端 C．电源两端
20．火灾报警器
遇到火就哇哇直叫、闪烁不停，可以快速提醒家长和小朋友，将燃起的危险火苗掐死在摇篮中，帮助大家远离火灾危险！今天我们就来见识一下这个神奇的报警器吧！想要制作一个火灾警报器其实很简单，它就用到了我们熟悉的串联电路，大家可以先看一看它的原理电路图哦！
在火灾报警器的电路图中我们会发现一个我们没有见过的新的电学元件，它叫“热敏电阻”．
在常温状态下，电阻值较大，它就像一个“路障”一样阻断了电流．但是当它的温度达到以上，它的电阻值变小，相当于慢慢把“路障”从电路中移开了，电路形成通路，就能够让蜂鸣器报警、灯闪烁，这就是火灾报警器能够预警的工作原理．原来火灾报警器的工作原理这么简单啊！我们回家也自己动手做一个吧！
根据上述材料，回答下列问题：当“热敏电阻”的温度达到以上，它的电阻随着温度的升高怎么改变？
21．如图为亮度可调台灯的电路示意图，其中AB是一根电阻丝，B、C作开关使用，OP是滑动片，可绕0点旋转，P端与电阻丝接触良好．
①将图中电路画完整．
( )
②连好电路后，滑片OP逆时针转动时，流过灯泡L的电流变_____（填“大”或“小”），此时电阻丝的电压_____（变大、变小）．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．灯泡是用电器，可以发光，是消耗电能的仪器，故A不符合题意；
B．电流表是用来测量电路中电流大小的仪器，故B符合题意；
C．图中是电压表，是测量电压的仪器，故C不符合题意；
D．图中是滑动变阻器，可以改变电路中电阻的大小，故D不符合题意。
故选B。
2．D
【解析】
【详解】
AC．滑动变阻器接入电路正确的接线方法要遵循“一上一下”的原则，故AC不符合题意；
BD．当滑片向左移动时，变阻器接入电路的电阻变小，说明滑动变阻器接入电路的电阻丝长度变短，下端需要接入左下接线柱，上面的两个接线柱任意接入一个，则B不符合题意；D符合题意。
故选D。
3．D
【解析】
【详解】
详解
A．调光台灯通过变阻器调节电流的大小，从而调节灯光的亮暗，故A错误，不符合题意；
B．调速电风扇通过变阻器调节电流的大小，从而调节转速，故B错误，不符合题意；
C．调温电熨斗通过变阻器调节电流的大小，从而调节温度，故C错误，不符合题意；
D．教室的荧光灯不需要调节电阻，故D正确，符合题意。
故选D。
4．B
【解析】
【详解】
A．可以通过调节旋钮从而改变电阻，故电阻箱是一种变阻器，故A正确，A不符合题意；
B．电阻箱只能调节整数位，不能涉及小数，阻值可调范围为0~9999Ω，故B错误，B符合题意；
C．最小的是×1，代表个位上的数，最小的每一格是1Ω，故C正确，C不符合题意；
D．此时电阻箱千位上为零，百位数为6，十位数为2，个位数为2，故读数为622Ω，故D正确，D不符合题意。
故选B。
5．D
【解析】
【详解】
A．若将A、D两接线柱接入电路，当滑片P向右移动时，滑片远离下端A接线柱，因此变阻器接入电路的电阻丝的长度变大，连入电路的电阻变大，故A错误；
B．当A、B接入电路时，滑动变阻器下方的两个接线柱接入电路，相当于接入定值电阻，滑片P向右移动时，接入电路的电阻将不变，故B错误；
C．当C、D接入电路时，滑动变阻器上方的两个接线柱接入电路，相当于接入导线，滑片P向右移动时，接入电路的电阻将不变，故C错误；
D．当B、C接入电路时，滑片P向右移动时，滑动变阻器接入电路中电阻线的长度变短，接入电路的电阻将减小，故D正确。
故选D。
6．D
【解析】
【详解】
AB．若只将a、c接入电路，电位器的全部电阻丝都接入电路，无论顺时针还是逆时针旋转触片d都不能改变电路的电流，所以不能改变灯泡的亮度，故AB错误；
C．若只将a、b接入电路，滑片左边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变长，电阻变大，电路的电流将减小，因此灯泡会变暗，故C错误；
D．若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变短，电阻变小，电路的电流将增大，因此灯泡会变亮，故D正确。
故选D。
7．D
【解析】
【详解】
由题干图知，灯泡与滑动变阻器串联，滑动变阻器的左侧两接线柱接入电路，滑片右移连入电路的阻值变大。
A．图中滑动变阻器是左下和右上接线柱接入电路中，与题干图不完全对应，故A不符合题意；
B．图中滑动变阻器是左上和右下接线柱接入电路中，与题干图不对应，故B不符合题意；
C．图中滑动变阻器是右上和右下接线柱接入电路中，与题干图不对应，故C不符合题意；
D．图中滑动变阻器是左上和左下接线柱接入电路中，与题干图完全对应，故D符合题意。
故选D。
8．C
【解析】
【详解】
AB．滑动变阻器的接入原则是一上一下，这样才能改变滑动变阻器的阻值，才能控制灯泡的亮度，故不同同时接上面两个接线柱，也不能同时接下面的两个接线柱，故AB不符合题意；
CD．要求变阻器的滑片向左滑动时电灯逐渐变亮，说明接了c接线柱，向左滑动时，滑动变阻器阻值变小，灯泡变亮，故C符合题意；D不符合题意。
故选C。
9．A
【解析】
【详解】
A．发光二极管是由半导体材料制作的，具有单向导电性，故A符合题意；
BD．白炽灯泡的灯丝、滑动变阻器的导线都是普通的导体，故BD不符合题意；
C．普通电池有化学药品、碳棒、铜帽、锌片等材料制成，故C不符合题意。
故选A。
10．C
【解析】
【详解】
甲图中，将变阻器下面两个接线柱连入电路中，变阻器没有变阻的作用；乙、丁图中，滑片以右电阻丝连入电路中，丙图中，变阻器滑片以左电阻丝连入电路中。当滑片P向右移动时，电路中的电流减小，故变阻器连入电路的电阻变大，变阻器滑片以左电阻丝连入电路中，故C符合题意，ABD不符合题意。
故选C。
11．D
【解析】
【详解】
要使滑片P向左滑动的过程中，灯泡亮度变亮，则流过灯泡的电流应变大，故滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值应变小。
AB．由图中可知，滑动变阻器接入的是右下接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值变大，故AB不符合题意；
C．由图中可知，滑动变阻器接入了下面两个接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值不变，故C不符合题意；
D．由图中可知，滑动变阻器接入的是左下接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值变小，故D符合题意。
故选D。
12．C
【解析】
【详解】
由图可知，两灯泡和滑动变阻器串联，闭合开关后，无论怎样调节滑动变阻器，两灯泡都不亮，则可能是电路中出现了断路故障。
A．如果灯泡L1短路，灯泡L2会发光，故A不符合题意；
B．如果灯泡L2短路，灯泡L1会发光，故B不符合题意；
C．如果de间断路，整个电路断路，两灯都不亮；将电压表先后并联在ab、af、ae两点之间时，电压表能与电源连通，则电压表有示数；把电压表并联在ad两点之间时，因de间断路，则电压表不能与电源连通，此时电压表无示数，故C符合题意；
D．如果be间断路，整个电路断路，两灯都不亮，把电压表接在ae两点之间时，电压表不能与电源连通，则此时电压表无示数，故D不符合题意。
故选C。
13．2819
【解析】
【详解】
如图所示，是电阻箱，在千位数上读2，在百位上的数是8，在十位上的数是1，在个数上的数是9，故读数为2819Ω。
14．2819
【解析】
【详解】
如图是旋转式电阻箱，图中千位上为 “2”，表示2000Ω，百位上为“8”，表示800Ω，十位上为“1”，表示10Ω，个位上为“9”，表示9Ω，故此时接入的电阻为2819Ω。
15． 长度 电流 AC或AD
【解析】
【详解】
[1]滑动变阻器的原理是通过改变连入电路中导线的长度来改变电阻，长度不同，电阻的大小不同。
[2]电源电压不变，电阻变化，从而改变电路中的电流。
[3]图中，要使滑片P向右滑动时电阻变大，应接入的接线柱为AC两个或AD两个接线柱，此时接入的有效部分是AP。
16． 115mV 0~9999 2008
【解析】
【详解】
[1]由图中可知，电压表的量程是0~150mV，所以分度值是5mV，故此时的示数是115mV。
[2]由图中可知，当各位置对应的数是9时，阻值最大，最大阻值为
9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω
当各位置对应的数是0时，阻值最小，即0，故它的阻值范围是0~9999Ω。
[3]由图中可知，此时电阻箱的示数为
R=2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω
17． 变大 变小 不变 变大
【解析】
【详解】
（1）当A接M，D接N时，滑动变阻器接入左半段，滑片向右移，连入电路的电阻变大．（2）当A接M，C接N时，滑动变阻器接入左半段，滑片向左移，连入电路的电阻将变小．（3）当A接M，B接N时，滑动变阻器都接入电路，滑片向右移，连入电路的电阻将不变．（4）当B接M，D接N时，滑动变阻器接入右半段，滑片向左移，连入电路的电阻将变大．
点睛：滑动变阻器有四个接线柱，滑动变阻器哪一段接入电路，主要看接入的下面接线柱，滑片远离下面接线柱，接入电路电阻变大，滑片靠近下面接线柱，接入电路的电阻变小．
18． 减小 增大 0.1A
【解析】
【详解】
（1）由原理图可知，油面上升时，滑片下移，R2接入电路中的电阻减小，电路中的总电阻减小，根据I＝可知电路中的电流增大；
（2）当R2的滑片处于最上端时，定值电阻R1与R2的最大阻值串联，
∵串联电路中总电阻等于各分电阻之和，∴电路中的电流I＝＝＝0.1A．
19． B B
【解析】
【详解】
由电路图知道，R与R0 串联，电流表测电路中的电流．
（1）当油箱内油面上升时，浮标上移，在杠杆的作用下滑片下移，则R接入电路中的电阻变大，使电路中的总电阻变大，由I=U/R知道，电路中的电流变小，即电流表的示数变小，故B正确；
（2）由（1）知道，当油箱内油面上升时，电路中的电流变小，所以定值电阻R0两端的电压变小，因为串联电路中总电压等于各分电压之和，故R两端的电压变大，根据题意，所以，电压表应接在变阻器R两端，故B正确．
20．当“热敏电阻”的温度达到以上，它的电阻随着温度的升高而降低
【解析】
【分析】
影响电阻大小的因素是：材料、长度、横截面积、温度；根据热敏电阻的阻值随温度的变化得出答案．
【详解】
由题意可知，当“热敏电阻”的温度达到40℃以上，它的电阻值变小，在串联电路中，相当于慢慢把“路障”从电路中移开了，电路形成通路，就能够让蜂鸣器报警、LED灯闪烁，这就是火灾报警器能够预警的工作原理；说明当“热敏电阻”的温度达到40℃以上，它的电阻随着温度的升高而降低．
21． 小 变大
【解析】
【分析】
（1）B、C作开关使用，说明电阻丝的B端需要接入电路中，要使滑动片移动时可以改变灯泡的亮暗，应把O点接入电路中，据此连接电路图；
（2）根据滑片OP的转动可知接入电路中电阻的变化，根据欧姆定律可知接入电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步可知灯泡亮暗的变化．
【详解】
(1)由题意可知，指针O点应串联在电路中，如图所示：
(2)连好电路后，滑片OP逆时针转动时，接入电路的电阻变大，电路的总电阻变大，
由I=可知，电路中的电流变小，
因P=I2R，且灯泡的亮暗取决于实际功率的大小，
所以，灯泡的实际功率变小，灯泡变暗．
