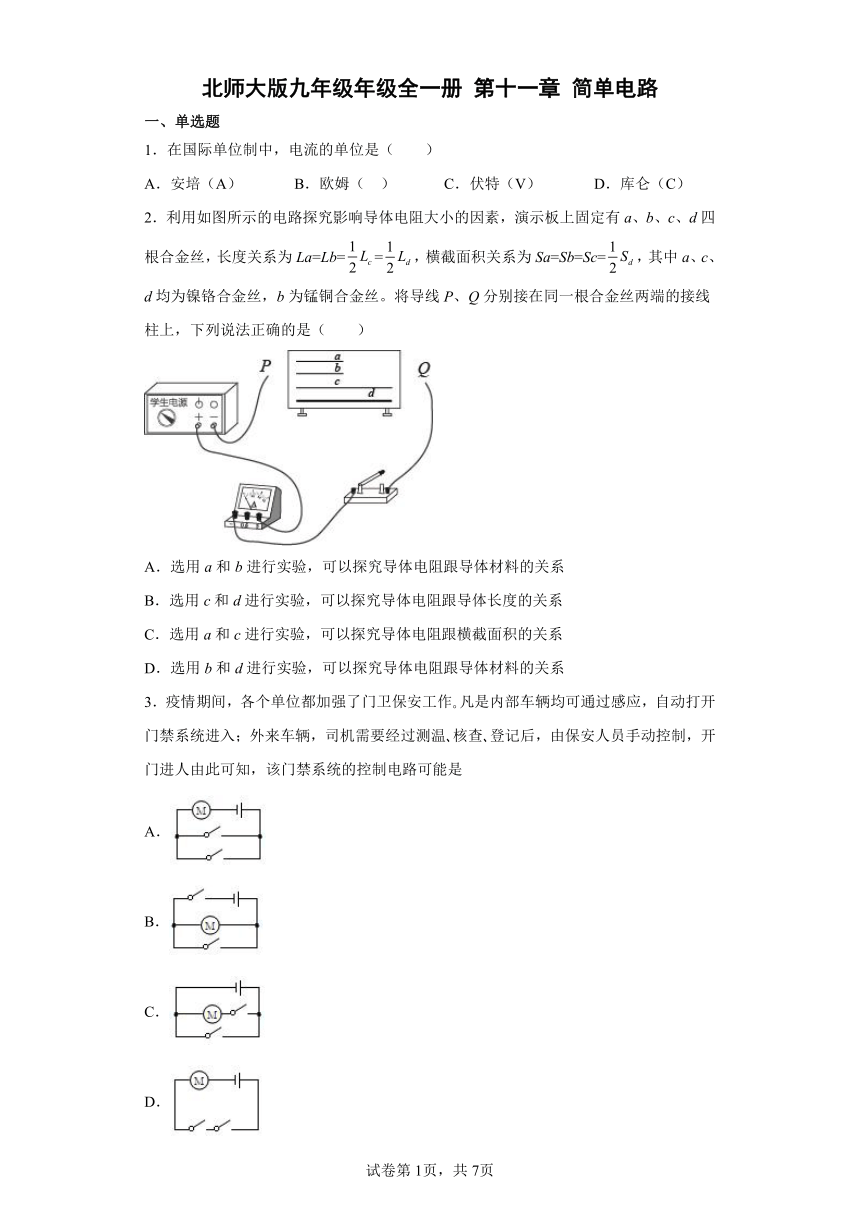

北师大版九年级年级全一册第十一章简单电路 单元测试（有解析）

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．在国际单位制中，电流的单位是（　　）
A．安培（A） B．欧姆（ ） C．伏特（V） D．库仑（C）
2．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
3．疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．

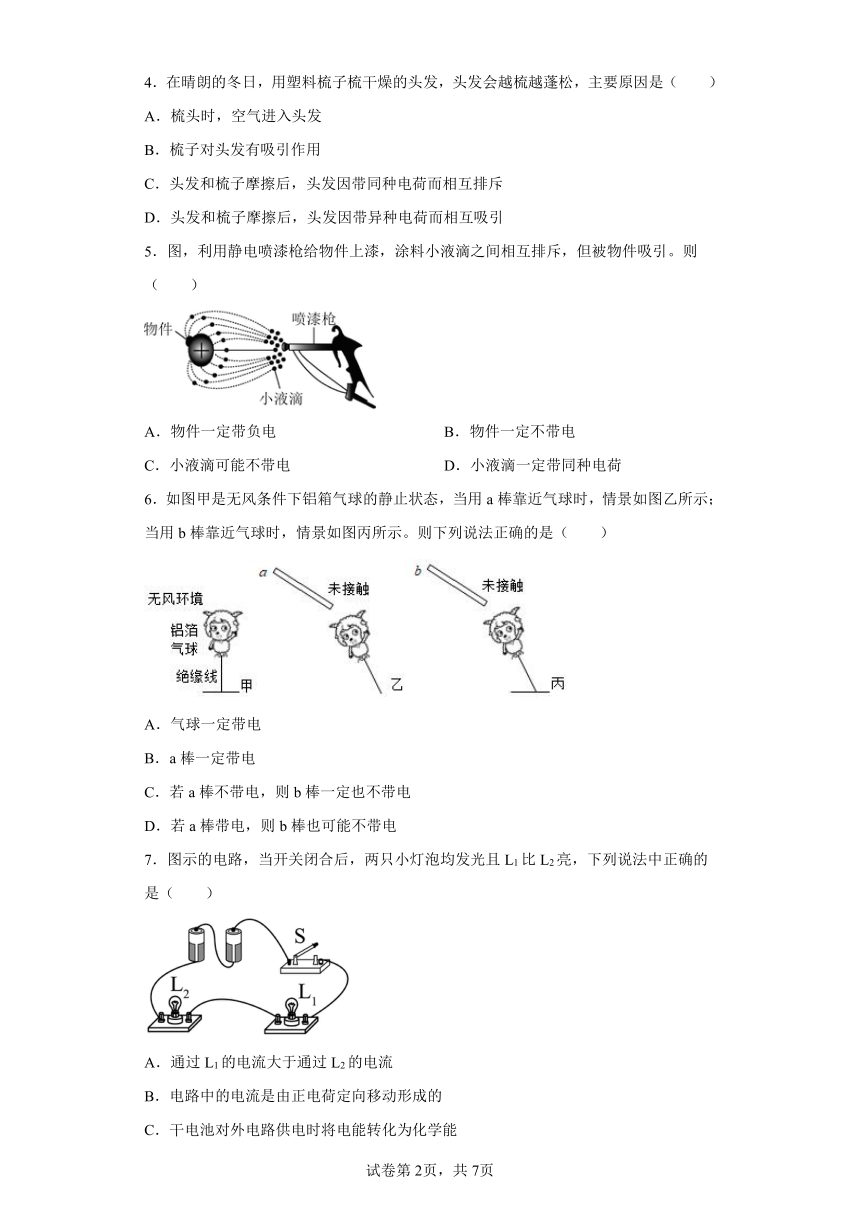

4．在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（　　）
A．梳头时，空气进入头发
B．梳子对头发有吸引作用
C．头发和梳子摩擦后，头发因带同种电荷而相互排斥
D．头发和梳子摩擦后，头发因带异种电荷而相互吸引
5．图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
6．如图甲是无风条件下铝箱气球的静止状态，当用a棒靠近气球时，情景如图乙所示；当用b棒靠近气球时，情景如图丙所示。则下列说法正确的是（　　）
A．气球一定带电
B．a棒一定带电
C．若a棒不带电，则b棒一定也不带电
D．若a棒带电，则b棒也可能不带电
7．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反

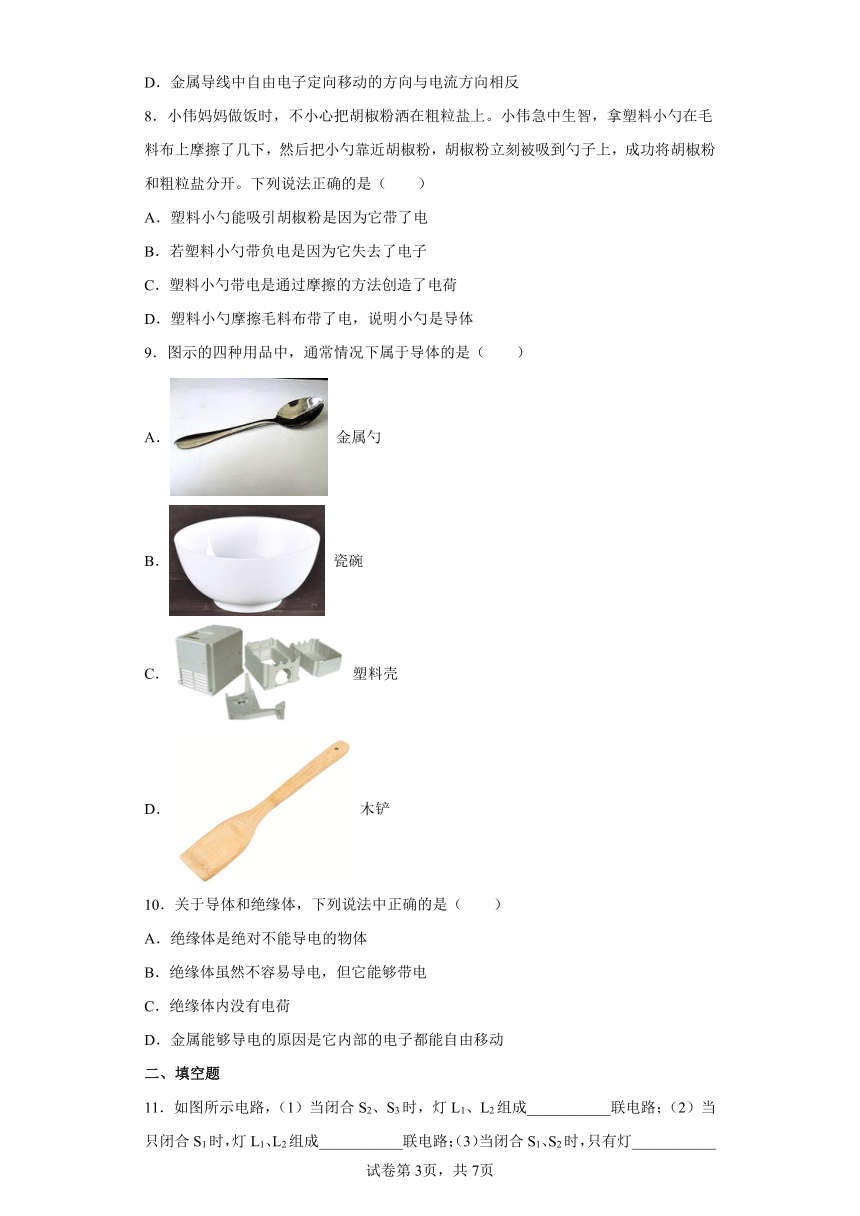

8．小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　　）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
9．图示的四种用品中，通常情况下属于导体的是（　　）
A． 金属勺
B． 瓷碗
C． 塑料壳
D． 木铲
10．关于导体和绝缘体，下列说法中正确的是（　　）
A．绝缘体是绝对不能导电的物体
B．绝缘体虽然不容易导电，但它能够带电
C．绝缘体内没有电荷
D．金属能够导电的原因是它内部的电子都能自由移动
二、填空题

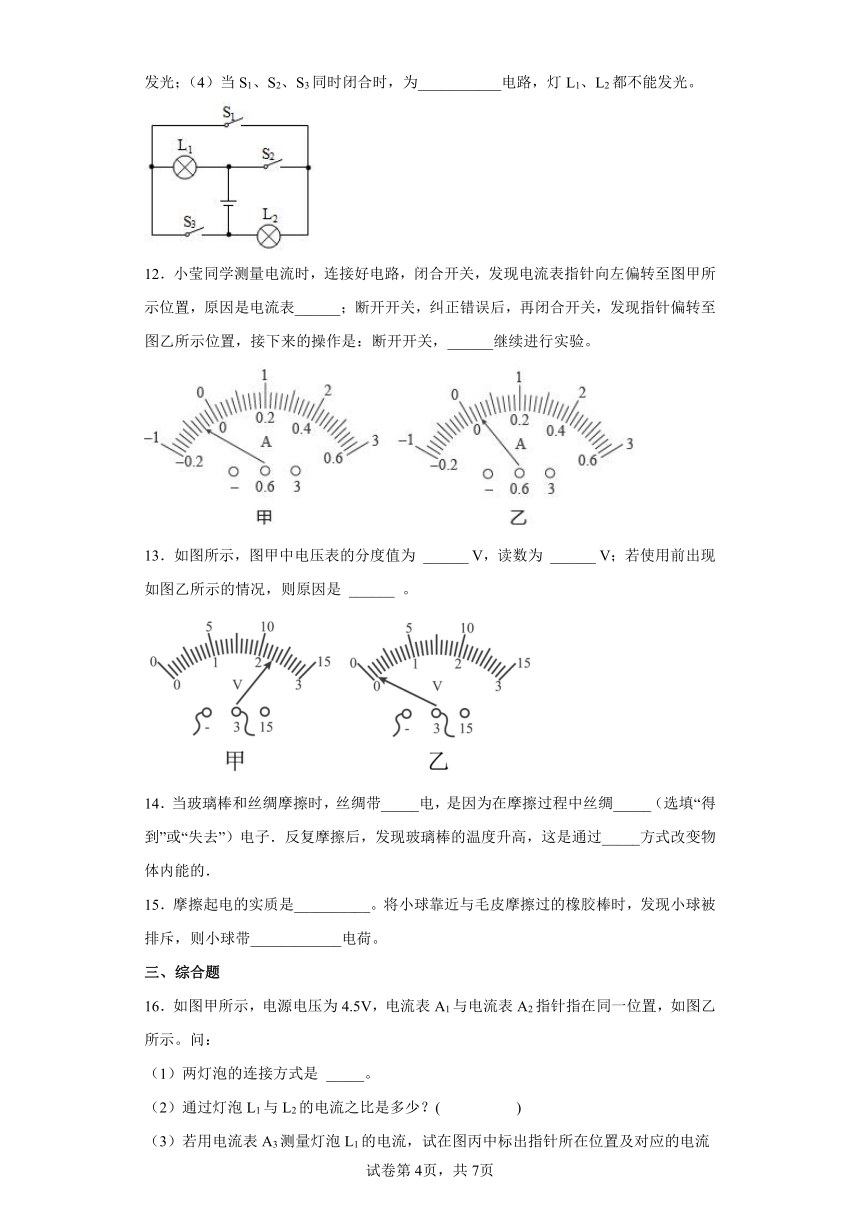

11．如图所示电路，（1）当闭合S2、S3时，灯L1、L2组成___________联电路；（2）当只闭合S1时，灯L1、L2组成___________联电路；（3）当闭合S1、S2时，只有灯___________发光；（4）当S1、S2、S3同时闭合时，为___________电路，灯L1、L2都不能发光。
12．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
13．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
14．当玻璃棒和丝绸摩擦时，丝绸带_____电，是因为在摩擦过程中丝绸_____（选填“得到”或“失去”）电子．反复摩擦后，发现玻璃棒的温度升高，这是通过_____方式改变物体内能的．
15．摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，则小球带____________电荷。
三、综合题

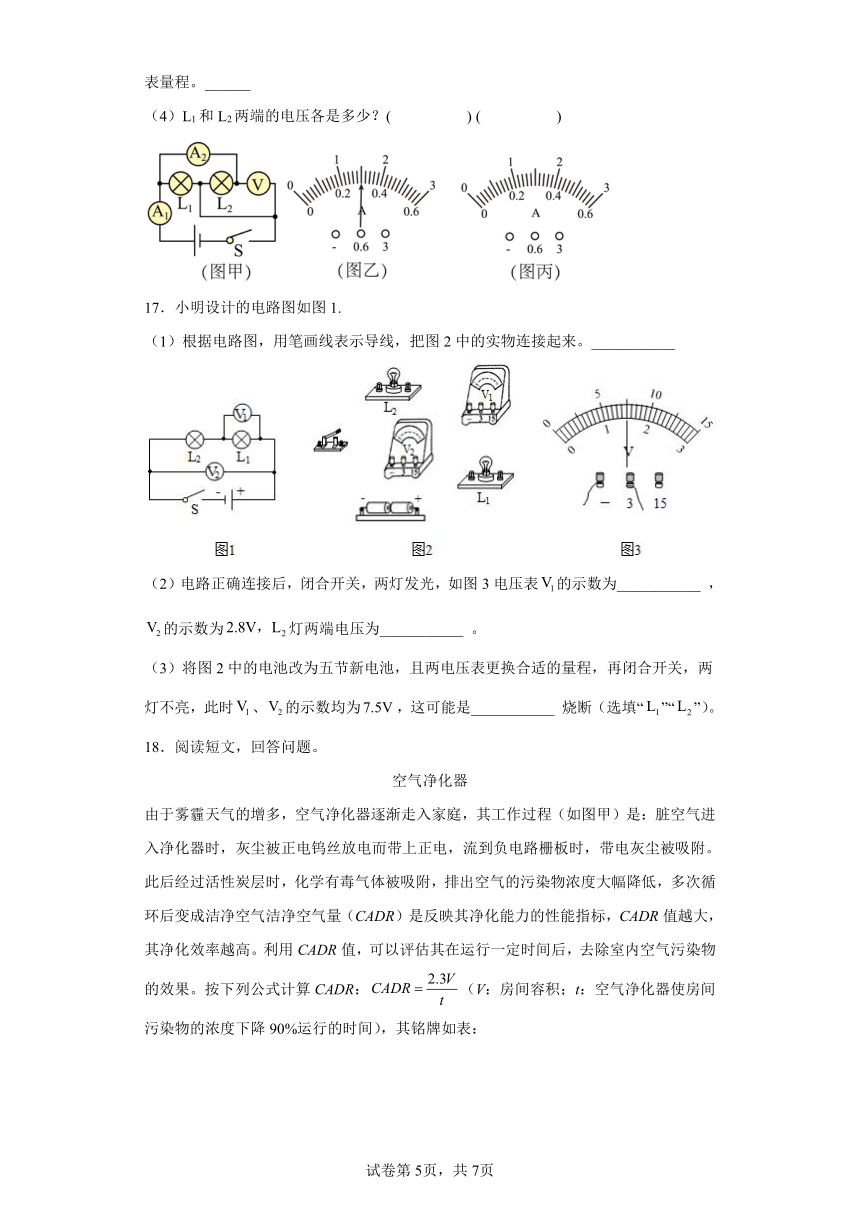

16．如图甲所示，电源电压为4.5V，电流表A1与电流表A2指针指在同一位置，如图乙所示。问：
（1）两灯泡的连接方式是 _____。
（2）通过灯泡L1与L2的电流之比是多少？( )
（3）若用电流表A3测量灯泡L1的电流，试在图丙中标出指针所在位置及对应的电流表量程。______
（4）L1和L2两端的电压各是多少？( ) ( )
17．小明设计的电路图如图1.
（1）根据电路图，用笔画线表示导线，把图2中的实物连接起来。___________
（2）电路正确连接后，闭合开关，两灯发光，如图3电压表的示数为___________ ，的示数为灯两端电压为___________ 。
（3）将图2中的电池改为五节新电池，且两电压表更换合适的量程，再闭合开关，两灯不亮，此时、的示数均为，这可能是___________ 烧断（选填“”“”）。
18．阅读短文，回答问题。
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图甲）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电路栅板时，带电灰尘被吸附。此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高。利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算CADR：（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间），其铭牌如表：
型号 额定电压 额定功率 产品净重 洁净空气量 （CADR）
S89型 220V 44W 10kg 138m3/h
（1）负电格栅板吸附灰尘的原理是______；
（2）取出使用一段时间后的活性炭，可以闻到刺激性的气味，说明分子在______；
（3）为了方便移动这台净化器，在它的下面装上轮子，目的是为了______（选填增大或减小）摩擦力；
（4）某房间的使用面积为18m ，高度是3m，此空气净化器______（能/不能）在1小时内使房间污染物浓度下降90%；
（5）空气的密度是1.29kg/m3，请计算出面积为18m2，高度是3m的房间空气的质量______。
19．混合动力汽车的燃油经济性能高，而且行驶性能优越。混合动力汽车启动时，内燃机并不工作，蓄电池通过某种方式向车轮输送能量；小明家新购置了一台某品牌的混合动力汽车。
（1）该汽车中有如图所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头（图中箭头）都不接触，当汽车向前启动时，________灯亮；当汽车急刹车时，________灯亮（均填“红”或“绿”）。
（2）在某次出行的过程中，在水平道路上匀速行驶170km，共消耗汽油10L，水平道路的平均阻力为1000N，若该混合动力汽车内燃机的效率为53%，忽略蓄电池和电动机的热损失，ρ汽油=0.7×10 3kg/m3，q汽油=4.6×107J/kg；求
①此过程中牵引力所做的功；( )
②汽油燃烧放出的热量；( )
③最终使蓄电池增加的电能。( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
A．安培（A）是电流的国际单位；故A符合题意；
B．欧姆（Ω）是电阻的国际单位；故B不符合题意；
C．伏特（V）是电压的国际单位；故C不符合题意；
D．库仑（C）是电荷量的国际单位；故D不符合题意。
故选A。
2．A
【解析】
【分析】
【详解】
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
3．A
【解析】
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
4．C
【解析】
【分析】
根据题中的现象结合电荷间的相互作用规律即可作出选择。
【详解】
晴朗的冬日，空气比较干燥，当用塑料梳子梳干燥的头发时，因梳子与头发摩擦，而使梳子和头发带上了等量的异种电荷，头发由于带同种电荷互相排斥而显得蓬松，摩擦的次数越多，头发所带的电荷越多，排斥力也就越大，头发越蓬松。
5．D
【解析】
【分析】
【详解】
A．由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意；
B．因为带电体能够吸引轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意；
C．由于小液体相互排斥，故小液体肯定带电，故C不符合题意；
D．由于小液体相互排斥，故小液体肯定带同种电荷，故D符合题意。
故选D。
6．D
【解析】
【详解】
A．乙图中，a棒可以吸引气球，根据异种电荷相互吸引可知，a棒和气球可能带异种电荷。但若a棒带电，根据带电体可以吸引轻小物体的性质，说明气球不带电也能被a棒吸引，故A错误；
B．乙图中，a棒可以吸引气球，若气球带电，根据带电体可以吸引轻小物体的性质，a棒也可能不带电，故B错误；
C．乙图中，a棒可以吸引气球，若a棒不带电，则气球一定带电。甲图中，b棒可以吸引气球，可以说明b与气球带异种电荷或不带电，故C错误；
D．乙图中，a棒可以吸引气球，若a棒带电，则气球与a带异种电荷或者不带电。甲图中，b棒可以吸引气球，说明b与气球带异种电荷或不带电，故D正确。
故选D。
7．D
【解析】
【分析】
【详解】
A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
8．A
【解析】
【分析】
【详解】
A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。
故选A。
9．A
【解析】
【分析】
【详解】
A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。
故选A。
10．B
【解析】
【详解】
A．导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转换的，故A错误；
B．绝缘体不容易导电，但摩擦后，由于电荷的转移，绝缘体可以带电，故B正确；
C．绝缘体内都有大量的电荷，绝缘体不容易导电是因为绝缘体内部缺少自由移动的电荷，故C错误；
D．金属能导电是因为金属内部有大量的自由移动的电子，并不是所有的电子都是自由的，故D错误。
故选B。
11． 并 串 L2 短路
【解析】
【分析】
【详解】
[1]当闭合S2、S3时，电路有两条电流路径，灯L1、L2组成并联电路。
[2]当只闭合S1时，电路只有一条电流路径，灯L1、L2组成串联电路。
[3]当闭合S1、S2时，灯L1被短路，只有灯L2接入电路，只有灯L2发光。
[4]当S1、S2、S3同时闭合时，导线直接把电源两极连接起来，电路为短路电路，灯L1、L2都不能发光。
12． 正负接线柱反接 改接小量程
【解析】
【分析】
【详解】
[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
13． 0.1 2.3 电压表未调零
【解析】
【详解】
[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。
[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。
14． 负； 得到； 做功
【解析】
【分析】
（1）摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到电子的物体带负电；
（2）改变内能的方式包括做功和热传递．
【详解】
摩擦起电的实质是电子在物体之间的转移，失去电子的物体带正电，得到电子的物体带负电；
用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，同时丝绸得到了电子，所以丝绸带负电．
反复摩擦后，发现玻璃棒的温度升高，这是通过做功方式改变物体内能的．即机械能转化为内能．
15． 电子的转移 负
【解析】
【分析】
【详解】
[1]自然界中的总电荷数是守恒的，不会凭空产生也不会凭空消失。当两个物体发生摩擦时，由于不同物体对电子的束缚能力不同，电子会发生转移，得到电子的物体带负电，失去电子的物体带正电。
[2]与毛皮摩擦过的橡胶棒带负电，当小球靠近时被排斥，说明小球也带负电。
16． 并联 4∶1 4.5V 4.5V
【解析】
【详解】
解：（1）[1]由电路图可知，电流分别流入两灯泡，因此两灯泡是并联。
（2）[2]由电路图可知，电流表A1测干路电流，电流表A2测L2支路的电流；因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，所以，电流表A1的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，电流表A2的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A， 则通过L1的电流为
所以L1、L2的电流之比：
（3）[3]若用电流表A3测量灯泡L1的电流，则电流表的示数为1.2A，所以电流表选择0～3A的量程，针所在位置如图
（4）[4][5]由于两灯泡是并联，根据并联电路中各支路两端的电压相等可知
答：（1）两灯泡的连接方式是并联。
（2）通过灯泡L1与L2的电流之比是4：1；
（3）若用电流表A3测量灯泡L1的电流，指针所在位置及对应的电流表量程如图：
（4）L1和L2两端的电压都是4.5V。
17．
【解析】
【分析】
【详解】
（1）[1]由电路图可知，两灯串联，电压表测灯泡两端的电压，测电源电压；由于电源是两节干电池组成，则电源电压约为3V，所以电压表、都选用小量程；根据电路图连接实物图；如图所示：
（2）[2][3]电路正确连接后，闭合开关，两灯发光；由图3可知，电压表选用小量程，分度值为，示数为，即；已知的示数为，则电源电压，由串联电路电压的规律可知，的电压
（3）[4]将图2中的电池改为五节新电池，且两电压表更换合适的量程，两灯不亮，说明电路中可能有断路故障；图中测电源电压，始终有示数；若烧断，则示数为0，不符合题意；若烧断，两灯不亮，与串联，此时测电源电压，故、的示数均为，符合题意。
18． 异种电荷相互吸引 分子在永不停息的做无规则运动 减小 能 69.66kg
【解析】
【分析】
【详解】
（1）[1]由文章可知，负电格栅板吸附灰尘的原理是异种电荷相互吸引。
（2）[2]取出使用一段时间后的活性炭，可以闻到刺激性的气味，这是扩散现象，是具有刺激性气味的分子不停息地做无规则运动造成的，故说明分子在永不停息地做无规则运动。
（3）[3]为了方便移动这台净化器，在它的下面装上轮子，是通过变滑动为滚动来减小摩擦力。
（4）[4]房间的容积为
使房间污染物浓度下降90%所需的时间为
所以，可以在1小时内使房间污染物浓度下降90%。
（5）[5]房间空气的质量为
19． 绿 红 1.7×108J 3.22×108J 6.6×105J
【解析】
【分析】
【详解】
（1）[1]当汽车向前启动时，滑块由于惯性，会向保持原来的状态，使绿灯与电源组成闭合电路，绿灯亮。
[2]当汽车急刹车时，由于惯性，滑块要保持原来的运动状态继续向前运动，使红灯与电源组成闭合电路，红灯亮。
（2）①[3]由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力
F牵=f=1000N
汽车牵引力做的功
W机械=F牵s=1000N×170×103m=1.7×108J
②[4]消耗汽油的质量
m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg
汽油完全燃烧放出的热量
Q放=m汽油q汽油=7kg×4.6×107J/kg=3.22×108J
③[5]内燃机输出的有用能量
W有用=Q放η=3.22×108J×53%=1.7066×108J
最终蓄电池增加的能量
W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J
