人教版九年级全一册15.2电流和电路同步练习（含答案）

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．下列表述，正确的是（　　）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．同种电荷相互排斥，异种电荷相互吸引
C．摩擦能够起电是因为摩擦过程中产生了新的电荷
D．电荷移动的方向即为电流的方向
2．如图是两个相同的验电器A和B，现使A带电，B不带电。用带有绝缘柄的金属棒C把A和B连接起来，则（　　）
A．A金属箔张开的角度比原来大了
B．B金属箔仍然闭合
C．B金属箔张开，A金属箔闭合
D．连接瞬间，金属棒C中有电流
3．下列说法不正确的是（ ）
A．塑料是绝缘体
B．电源能够向用电器提供电能
C．电池充电的过程是将电能转化为化学能
D．简单电路由用电器 导线 开关三部分组成
4．通常情况下，下列物体属于绝缘体的是（　　）
A．自来水 B．玻璃棒 C．硬币 D．铅笔芯
5．在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（　　）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光

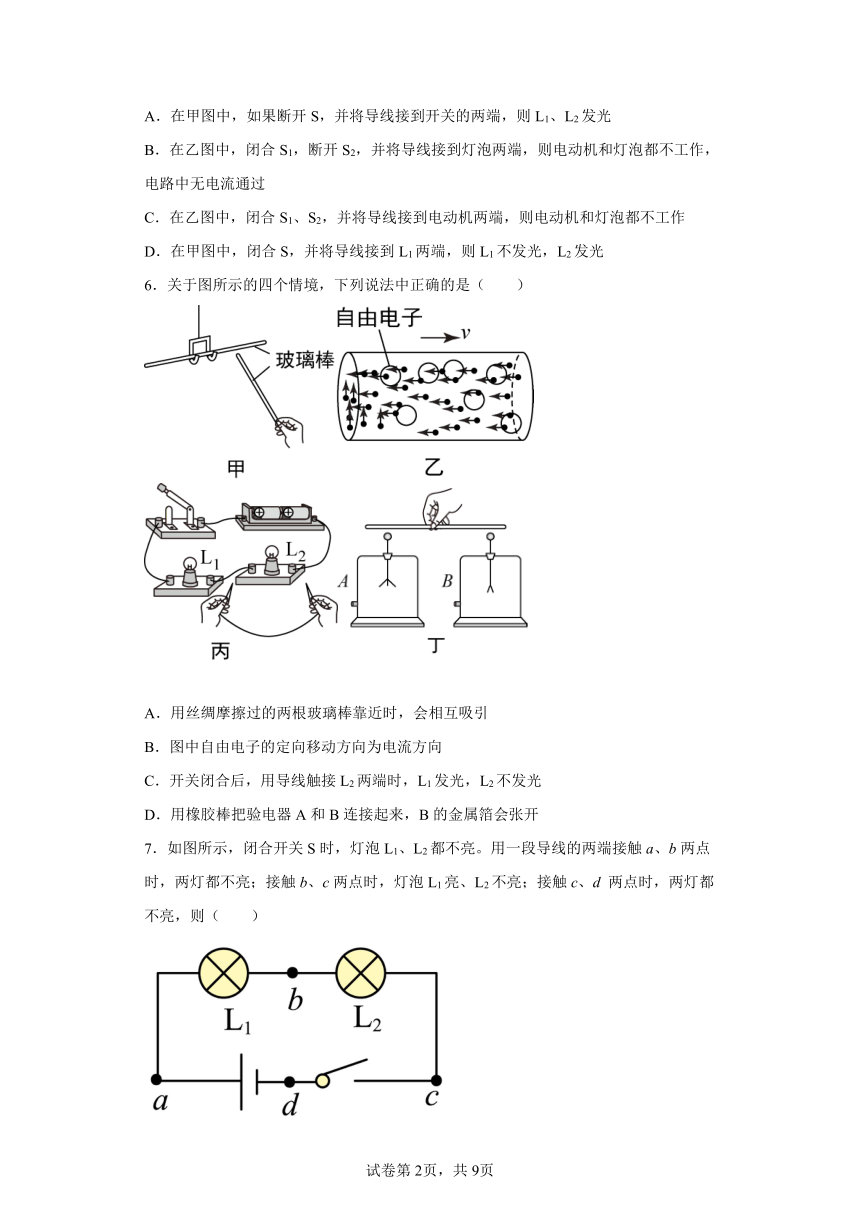

6．关于图所示的四个情境，下列说法中正确的是（　　）
A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B．图中自由电子的定向移动方向为电流方向
C．开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．用橡胶棒把验电器A和B连接起来，B的金属箔会张开
7．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯泡L1亮、L2不亮；接触c、d 两点时，两灯都不亮，则（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路

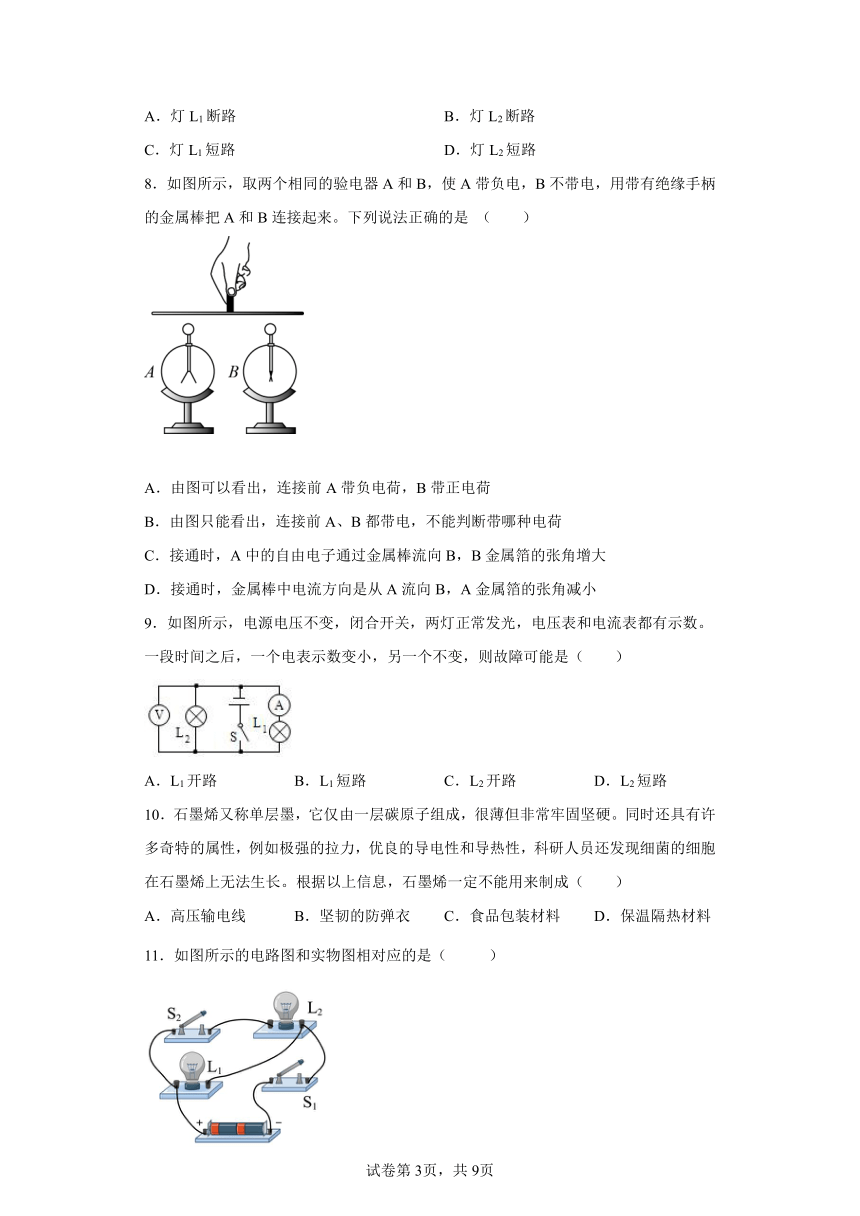

8．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是 （　　）
A．由图可以看出，连接前A带负电荷，B带正电荷
B．由图只能看出，连接前A、B都带电，不能判断带哪种电荷
C．接通时，A中的自由电子通过金属棒流向B，B金属箔的张角增大
D．接通时，金属棒中电流方向是从A流向B，A金属箔的张角减小
9．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（　　）
A．L1开路 B．L1短路 C．L2开路 D．L2短路
10．石墨烯又称单层墨，它仅由一层碳原子组成，很薄但非常牢固坚硬。同时还具有许多奇特的属性，例如极强的拉力，优良的导电性和导热性，科研人员还发现细菌的细胞在石墨烯上无法生长。根据以上信息，石墨烯一定不能用来制成（　　）
A．高压输电线 B．坚韧的防弹衣 C．食品包装材料 D．保温隔热材料

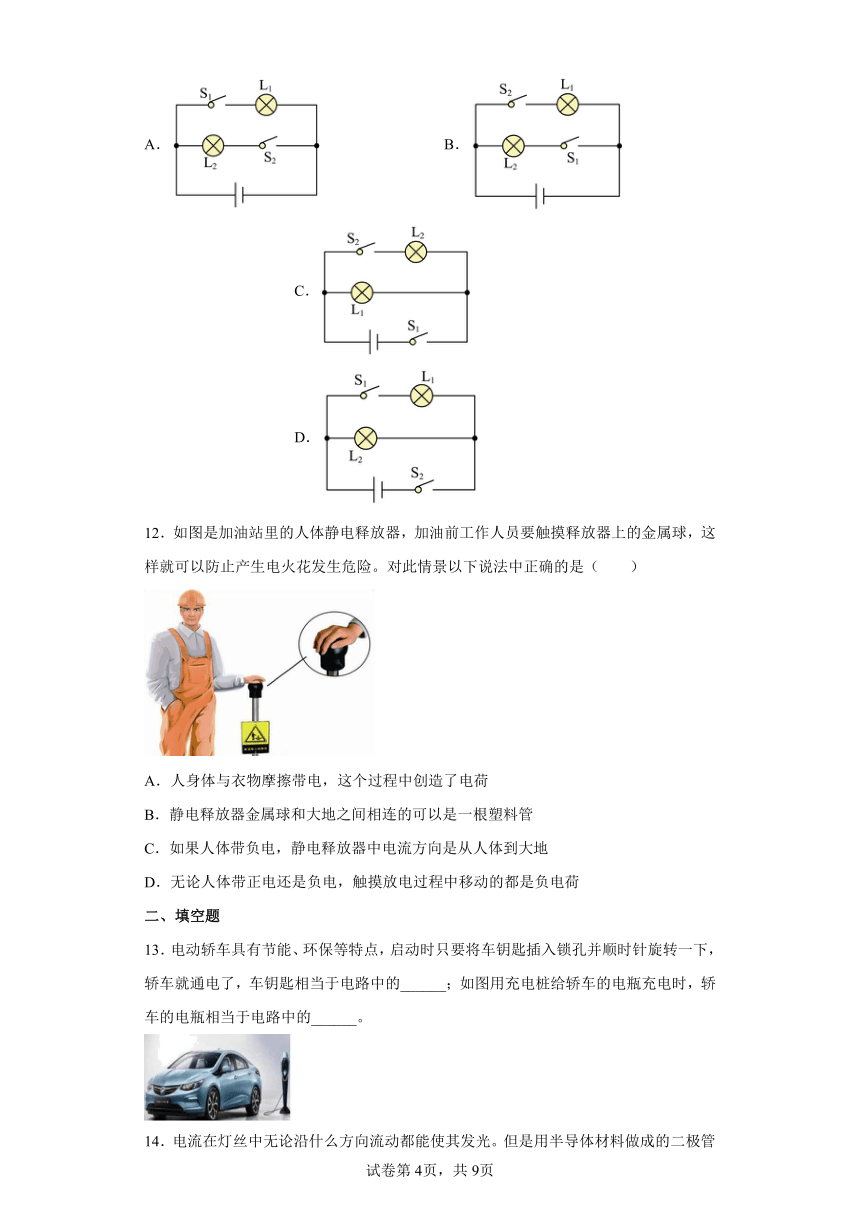

11．如图所示的电路图和实物图相对应的是（ ）
A． B． C． D．
12．如图是加油站里的人体静电释放器，加油前工作人员要触摸释放器上的金属球，这样就可以防止产生电火花发生危险。对此情景以下说法中正确的是（　　）
A．人身体与衣物摩擦带电，这个过程中创造了电荷
B．静电释放器金属球和大地之间相连的可以是一根塑料管
C．如果人体带负电，静电释放器中电流方向是从人体到大地
D．无论人体带正电还是负电，触摸放电过程中移动的都是负电荷
二、填空题
13．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。

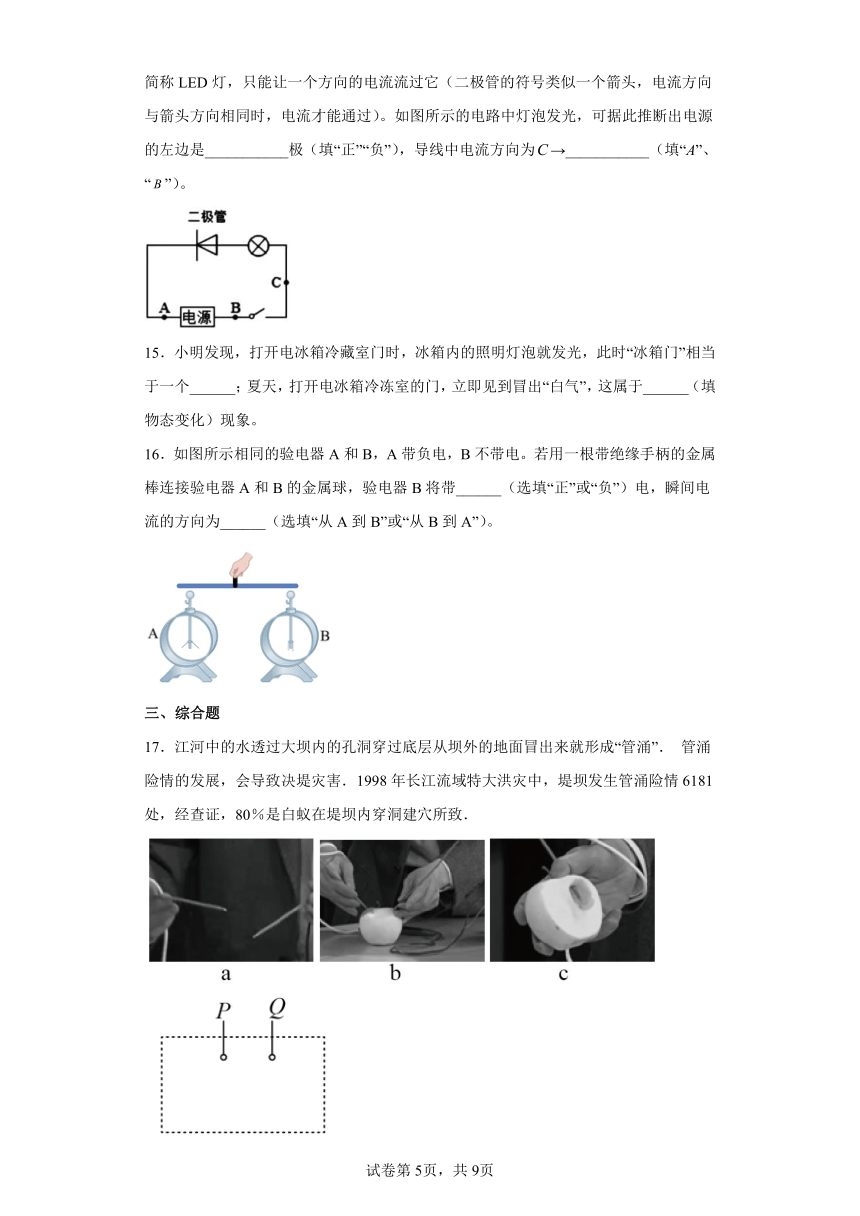

14．电流在灯丝中无论沿什么方向流动都能使其发光。但是用半导体材料做成的二极管简称LED灯，只能让一个方向的电流流过它（二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）。如图所示的电路中灯泡发光，可据此推断出电源的左边是___________极（填“正”“负”），导线中电流方向为→___________（填“A”、“”）。
15．小明发现，打开电冰箱冷藏室门时，冰箱内的照明灯泡就发光，此时“冰箱门”相当于一个______；夏天，打开电冰箱冷冻室的门，立即见到冒出“白气”，这属于______（填物态变化）现象。
16．如图所示相同的验电器A和B，A带负电，B不带电。若用一根带绝缘手柄的金属棒连接验电器A和B的金属球，验电器B将带______（选填“正”或“负”）电，瞬间电流的方向为______（选填“从A到B”或“从B到A”）。
三、综合题
17．江河中的水透过大坝内的孔洞穿过底层从坝外的地面冒出来就形成“管涌”． 管涌险情的发展，会导致决堤灾害．1998年长江流域特大洪灾中，堤坝发生管涌险情6181处，经查证，80％是白蚁在堤坝内穿洞建穴所致．
（1）每年汛期，江水猛涨，水变浑浊，堤脚处极易因水压过大出现管涌险情，请用所学的物理知识解释水压过大的原因．
（2）“千里之堤，溃于蚁穴”．为探究堤中蚁穴的探测问题，小伟利用初中物理电学实验器材设计了一个模拟“蚁穴探测仪” 的电路．电路中两根探针由较粗的塑包铜导线制成，在导线一端剥去一小段外皮做成两个探针头P、Q（如图a），它们相接触时电路中的电表会偏转；把它们插入苹果（模拟土壤）中，电表偏转（如图b）；再往里插入苹果的空洞（模拟蚁穴）中，电表不偏转（如图c）．图实验中，利用苹果模拟潮湿的土壤，是因为它们都是　　　　（填“导体”或“绝缘体”）．请在图的虚线框内画出与探针连接的“蚁穴探测仪”的电路图．
18．阅读下面的短文，回答问题．
1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两种不同材料的导线（如铁线和铜线）与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”．
某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
两接点间的温差/℃ 0 1 100 200 300 500
电路中的电流/10﹣1A 0.00 0.01 0.64 1.42 2.29 4.17
请根据以上资料和数据说明回答下列问题：
（1）其它条件不变，只将铁丝换成铜丝，电路电流_____；其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_____；其它条件不变，移去酒精灯，将B 放入另一杯冰水混合物中，稳定后，电路电流_____．（各空格均选填“变大”、“变小”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由_____能转化而来．
（3）热电偶电路可以把温度信号换成_____信号，利用这种性质可以把热电偶做成_____（写出一种应用）．
19．如图所示，是一种简易点火装置，将一张锡纸剪成中间窄、两端宽的形状，再将锡纸两端分别与干电池的正负极连接。过一会儿，看到锡纸中间部分燃烧起来。
(1)锡纸是___________（选填“导体”或“绝缘体”）。
(2)当锡纸两端分别与干电池的正负极连接时，通过锡纸的电流方向是___________（选填“从A到B”或“从B到A”）。
(3)观察手电筒结构，在上面的虚线方框中作出手电筒的电路图___________。
20．阅读《水果电池》回答题．
水果电池
物理小组的同学在活动课中，用4个大小接近的脐橙制作了水果电池．选用形状相同的4个铜片和4个铝片作为电池的电极，将每组电极中的一个铜片和一个铝片相隔约5cm的距离分别插入每个脐橙中，再将这样的4个脐橙串联，即用导线将一个脐橙上的铜片和另一个脐橙上的铝片依次连接起来如图甲所示．一同学将二极管接入接线夹A、B之间时，看到二极管发光．接着他将二极管的两个极对调后再接入A、B之间，发现二极管不再发光．
随后，小组同学们用控制变量的方法，又分别对可能影响脐橙水果电池电压的下列两个因素做了初步探究：
(1)脐橙被水平切去部分后是否影响水果电池的电压：为了便于探究，小组同学选用一个脐橙，在不改变电极铜片和铝片间距离及插入脐橙深度的情况下，用电压表先测出一个完整脐橙水果电池的电压如图乙所示，再测出被水平切掉约1/4后剩下的脐橙水果电池电压如图丙所示，又测出被水平切掉约1/2后剩下的脐橙水果电池电压，共测得3种情况下的脐橙水果电池的电压如数据表三所示．
(2)不同的电极材料是否影响水果电池的电压:同学们仍用一个脐橙，用铜片作为电池的正极，分别用外形相同的镁、铝、铁金属片作为电池的负极，使电极间距离和插入脐橙的深度相同，分别测出3组不同电极材料的脐橙水果电池的电压，如数据表四所示．
请根据上述材料，回答下列问题：
（1）如题图甲所示，在每个水果上插入铜片和铝片，用导线把这几个水果与发光二极管连接起来，二极管发光，其中插入金属片的水果相当于电路中的（填选项字母）______________
A．导线 B．电源 C．用电器 D．开关
（2）将二极管两极接线对调后，发现二极管不再发光，其原因是________（填选项字母）
A．水果电池的正负极之间已经没有电压
B．二极管是由绝缘体材料组成的
C．二极管具有单向导电性
（3）由表三和表四可知：_______（选填“脐橙大小”或“电极材料”）会影响水果电池的电压．
21．阅读下面短文，回答问题：
公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：如图31所示，把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热。发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关。下表给出了通过实验测得的某铂铑合金热电偶电路中电流大小与温度差关系的一组数据。
两接点间的温差/℃ 0 1 100 200 300 500
电路中的电流／10-1A 0.00 0.01 0.64 1.42 2.29 4.17
请根据以上资料数据回答：
(1)这样的热电偶实际上是一个电源，它是把______能转化为电能；
(2)在热电偶电路中，产生热电流的条件是：电路是由______（选填“相同”或“不同”）材料的导体组成的闭合电路，在两个接点之间存在着______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．由于橡胶棒相对于毛皮而言，对电子束缚能力更强，更容易得到电子，所以用毛皮摩擦过的橡胶棒带的电荷叫作负电荷，故A错误；
B．根据电荷间相互作用的规律，同种电荷相互排斥，异种电荷相互吸引，故B正确；
C．摩擦能够起电是因为摩擦过程中，电荷（电子）发生了转移，并非创造了电荷，故C错误；
D．物理学规定正电荷定向移动的方向为电流的方向，与负电荷定向移动的方向相反，故D错误。
故选B。
2．D
【解析】
【详解】
ABC．A带电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，电子在A、B间会发生转移，使B也带电，同时A带的电荷减少，因此A金属箔张开的角度比原来小，但不会闭合；同种电荷相互排斥，故B金属箔张开角度，故ABC不符合题意；
D．电荷的定向移动形成电流，连接瞬间发生电荷定向移动，所以金属棒C中有电流，故D符合题意。
故选D。
3．D
【解析】
【详解】
A．容易导电的物体叫导体，如金属、人体、大地、不纯净的水、碳棒等；不容易导电的物体叫绝缘体，如胶木、橡胶、塑料、玻璃、陶瓷、纯净的水、空气等。塑料是绝缘体，故A正确，不符合题意；
B．电源能够向用电器提供电能，用电器把电能转化为其它形式的能，故B正确，不符合题意；
C．电池充电的过程是将电能转化为化学能，储存在电池中，故C正确，不符合题意；
D．简单电路由用电器 导线 开关和电源组成，故D错误，符合题意。
故选D。
4．B
【解析】
【详解】
A．自来水含有矿物质阴阳离子，因此容易导电，是导体，故A不符合题意；
B．玻璃棒不容易导电，属于绝缘体，故B符合题意；
C．硬币是金属材质，容易导电，是导体，故C不符合题意；
D．铅笔芯的主要成分是石墨，石墨容易导电，是导体，故D不符合题意。
故选B。
5．B
【解析】
【分析】
【详解】
A．在图甲中，如果断开S，并将导线接到开关 S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A不符合题意；
B．在图乙中，闭合S1、断开S2，此时只有灯泡接入电路中，将导线接到灯泡两端，则灯泡被短路，灯泡不发光，同时电源短路，流过电源的电流过大，会烧坏电源，故B符合题意；
C．在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到电动机两端，此时电源短路，则电动机和灯泡都不工作，故C不符合题意；
D．在图甲中，闭合S，并将导线接到L1两端L1被短路，则L1不发光，L2中有电流，L2会发光，故D不符合题意
故选B。
6．C
【解析】
【分析】
本题考查电荷、电流的相关知识。
【详解】
A．用丝绸摩擦过的两根玻璃棒带正电，它们靠近时会相互排斥，故A项错误；
B．由于自由电子带负电，而我们规定正电荷的定向移动方向为电流方向，故图中自由电子的定向移动的反方向为电流方向，故B项错误；
C．开关闭合后，用导线触接L2两端时， L2短路，故L1发光，L2不发光，故C项正确；
D．由于橡胶棒是绝缘体，故用橡胶棒把验电器A和B连接起来，B的金属箔不会张开，故D项错误。
故选C。
7．B
【解析】
【详解】
闭合开关S时，灯泡L1、L2都不亮，这说明电路出现了断路现象。用导线的两端接触a、b两点时，两灯都不亮，说明问题不在ab段，所以灯泡L1没有问题；用导线接触c、d两点时，两灯都不亮，说明cd 段也没有问题，开关没有问题；接触b、c两点时，灯泡L1亮、L2不亮，这说明故障出现在b和c之间，所以故障是灯L2断路。故B符合题意，ACD不符合题意。
故选B。
8．C
【解析】
【详解】
AB．由图知，连接前，验电器A的金属箔张开一定角度，则其带了电，但不能判断带上何种电荷，而B金属箔没张开，则其不带电，故AB错误；
CD．用带有绝缘柄的金属棒接通A、B时，A中的自由电子通过金属棒流向B，则电流方向是由B流向A，同时B的金属箔的张角会增大，而A张角会减小，故C正确，D错误。
故选C。
9．A
【解析】
【详解】
由图像可知，两灯泡并联，电流表测量L1支路电流，电压表测量电源电压
A．L1开路，电流表无示数，即示数变小，电压表示数不变，故符合题意；
B．L1短路，则电源短路，电压表示数变小，电流表示数变大，故不符合题意；
C．L2开路，电压表电流表示数均不变化，故不符合题意；
D．L2短路，则电源短路，电流表电压表均无示数，故不符合题意。
故选A。
10．D
【解析】
【详解】
A．由题意可知，石墨烯具有优良的导电性，故可以用来制作高压输电线，故A不符合题意；
B．由题意可知，石墨烯具有极强的拉力，故可以用来制作坚韧的防弹衣，故B不符合题意；
C．由题意可知，细菌的细胞无法在石墨烯上生存，故石墨烯可以用来制作食品包装材料，故C不符合题意；
D．由题意可知，石墨烯具有优良的导热性，故不可以用来制作保温隔热材料，故D符合题意。
故选D。
11．C
【解析】
【详解】
AB．由实物图可知，电流从电源的正极出发，分别流经两个灯泡，一条支路经过灯泡L1；另一条支路经过开关S2、灯泡L2，然后一起经过S1回到负极，所以两灯并联；开关S2控制L2，开关S1控制整个电路，选项中两个开关都是支路开关，故AB不符合题意；
C．开关S1控制整个电路，S2控制L2，故C符合题意；
D．开关S2控制整个电路，S1控制L1，故D不符合题意。
故选C。
12．D
【解析】
【详解】
A．人身体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，故A 错误；
B．静电释放器金属球和大地之间相连的应是导体，而塑料管是绝缘体，故B错误；
C．电流的方向与负电荷定向移动的方向相反，如果人体带负电，电子从人体移动到大地，静电释放器中电流方向是从大地到人体，故C 错误；
D．原子中，带正电的原子核不能移动，带负电的电子可以挣脱原子核的束缚移动，所以无论人体带正电还是负电，触摸放电过程中移动的都是负电荷，故 D 正确。
故选D。
13． 开关 用电器
【解析】
【分析】
【详解】
[1]由于电动轿车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以，这车钥匙其实就是一个开关。
[2]电瓶充电时是将电能转化为化学能，电瓶消耗电能，所以，此时电瓶相当于用电器。
14． 负 A
【解析】
【分析】
【详解】
[1][2]由图示知，电路中，二极管与灯泡串联在电路中，灯泡发光，说明电路中的电流是由二极管的正极流向负极，即C流向A，那么电源的左边为负极。
15． 开关 液化
【解析】
【详解】
[1]打开电冰箱冷藏室门时，冰箱内的照明灯泡就发光，关闭电冰箱门，冰箱内的照明灯泡就熄灭，说明冰箱门相当于一个开关。
[2]打开电冰箱冷冻室的门，空气中的水蒸气遇冷的冷冻室变成小水珠，是液化现象。
16． 负 从B到A
【解析】
【详解】
[1]若A带负电，用金属棒把验电器A和B相连，则电子将从A到B移动，故B也带负电。
[2]由于规定正电荷移动的方向为电流的方向，而电子移动的方向是从A到B，故电流的方向是从B到A。
17．解：（1）江水猛涨，水位（h）上升（1分）；江水变浑浊，江水的密度（ρ）变大（1分）．
根据p=ρgh可知，堤脚处水压变大（2分）．
（2）导体（1分）电路图如下图所示．（电表、限流电阻、电源各1分共3分）
【解析】
【详解】
试题分析：（1）江水猛涨，水位（h）上升（1分）；江水变浑浊，江水的密度（ρ）变大，根据p=ρgh可知，堤脚处水压变大．
（2）苹果和潮湿的土壤中都含有大量水分，都是导体；探针插入苹果的空洞（模拟蚁穴）中，电表不偏转，说明电路中电流表或者电压表的示数为0，因此设计电路如下：
或
考点：压强 电路的连接
18． （1）变为零 变小 变为零 （2）内 （3）电 温度计（合理即可）
【解析】
【详解】
（1）其它条件不变，将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流，因此电路中的电流将变为零；其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；（2）要产生热电流，必须存在温度差，说明热电偶是将内能转化为电能的装置；（3）根据热电流的特点及产生条件可知，电流的大小直接反映了两接点间温度差的大小，因此，我们可以从中得到启示：可将电流表改装成温度计，控制两接点中的一个点的温度不变，将另一个点的温度作为被测温度，即可通过电表反映出其温度值的大小．即其可行的应用为：可制成温度计．故答案为（1）变为零；变小；变为零；（2）内；（3）电；温度计．
19． 导体 从A到B
【解析】
【详解】
(1)[1]锡是一种金属，所以锡纸是导体。
(2)[2]当锡纸两端分别与干电池的正负极连接时，电流方从电源正极流出，流经锡纸，再回到电源负极，即从A到B。
(3)[3]由图可知，电流从电源正极流出，流经灯泡，再到开关最后回到负极。故电路图如图所示：
20． B C 电极材料
【解析】
【详解】
(1)要使用电器工作,电路中必须要有电源,水果能使二极管发光,说明在这个的电路中水果能提供电压,所以水果相当于电源.
(2)二极管接线对调,其两端仍存在电压,没有电流只能是二极管的特殊特点--单向导电性造成的;
(2)脐橙被水平切去部分后是否影响水果电池的电压,由表一中可以看出,三次切去部分不同,但电压相同,所以脐橙大小并不会影响电压.而同学们仍用一个脐橙,以铜为正极,分别用外形相同的镁、铝、铁金属片作为电池的负极,得到的电压值不同.
因此，本题正确答案是:(1)B;(2)C;(3)电极材料.
【点睛】
(1)水果中有化学能,可转化为电能,再通过二极管转化为光能.
(2)二极管具有单向导电性,其两端即使有电压,接线反了仍没电流通过;
(3)因素改变并没有引起结论改变,表明它们不存因果关系;反之,则存在;
21． 内 不同 温度差
【解析】
【详解】
(1)[1]由于在温差时才产生电流，所以它的电能是由内能转化而来，这样的热电偶实际上是一个电源，它是把内能转化为电能。
(2)[2][3]因为热电偶电路中电流的大小与相互连接的两种金属丝的材料有关，在热电偶电路中，产生热电流的条件是电路是由不同材料的导体组成的闭合电路，在两个接点之间存在着温度差，且温度差越大，回路电流越大。
