人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．下列估测，最接近生活实际的是（　　）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
2．下列电路图与实物图对应正确的是（　　）
A． B．
C． D．
3．下列生活中的物理数据最接近实际的是（　　）
A．把2个鸡蛋匀速举高1m做功20J
B．普通日光灯正常工作的电流约1.5mA
C．人以正常速度骑自行车的功率约为80W
D．微波炉正常工作的电流约为40A
4．“勤于观察，乐于动手”是掌握物理概念、物理规律的重要方法，你做实验时，实验用2.5V的小灯泡正常工作时的电流约为（　　）
A．1A B．3A C．100μA D．300mA
5．下列电路中，电流表能测量通过小灯泡的电流的是（　　）
A． B． C． D．
6．如图所示电路中，电流表都有和两个量程。当闭合开关后，两个电流表的指针偏转均如图所示。通过的电流和的电流分别为（　　）
A．1.44A 0.36A B．0.36A 1.44A C．0.36A 1.8A D．1.8A 0.36A
7．如图所示，电路连接没有错误，每只表都有示数，则下面判断正确的是（　　）
A．表测的是的电流 B．表会使两个灯短路
C．表测的是的电流 D．表测的是和的电流
8．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A． B． C． D．

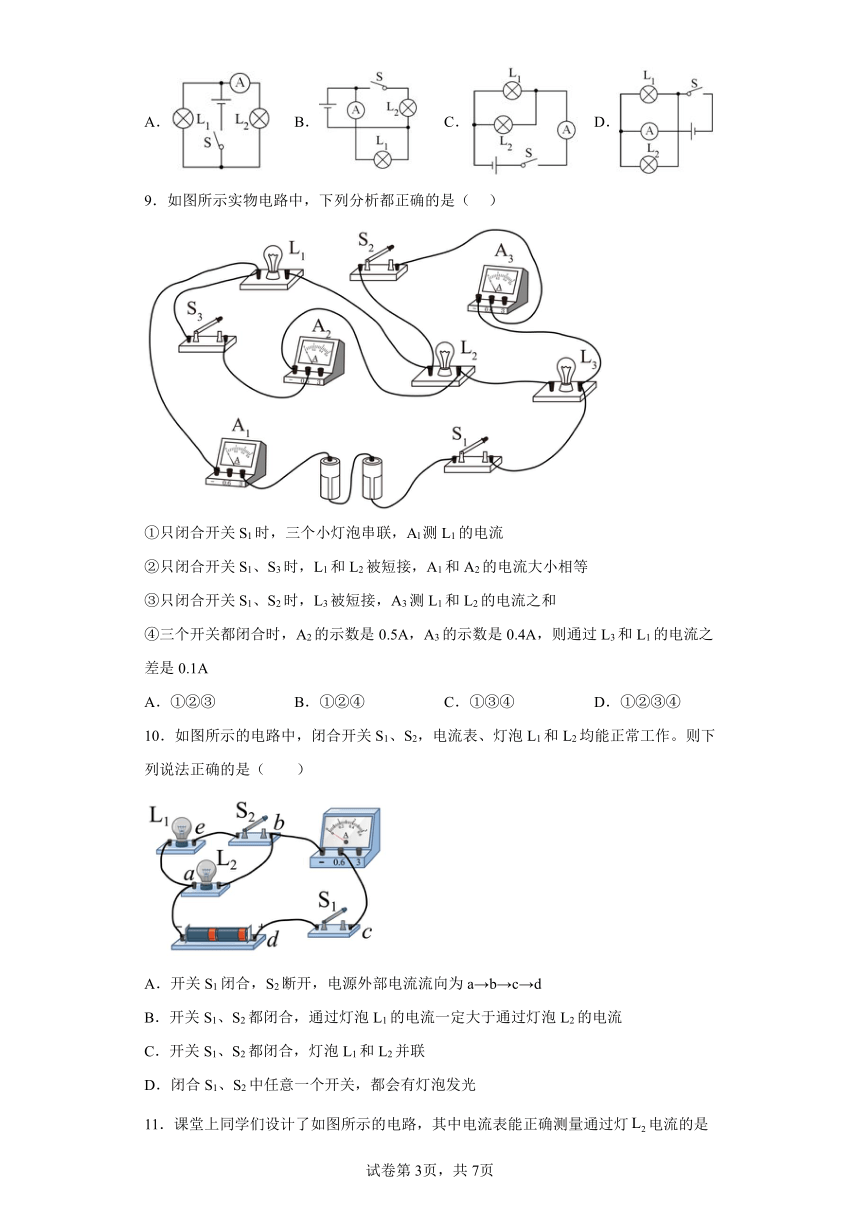

9．如图所示实物电路中，下列分析都正确的是（ ）
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流
②只闭合开关S1、S3时，L1和L2被短接，A1和A2的电流大小相等
③只闭合开关S1、S2时，L3被短接，A3测L1和L2的电流之和
④三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A
A．①②③ B．①②④ C．①③④ D．①②③④
10．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
C．开关S1、S2都闭合，灯泡L1和L2并联
D．闭合S1、S2中任意一个开关，都会有灯泡发光

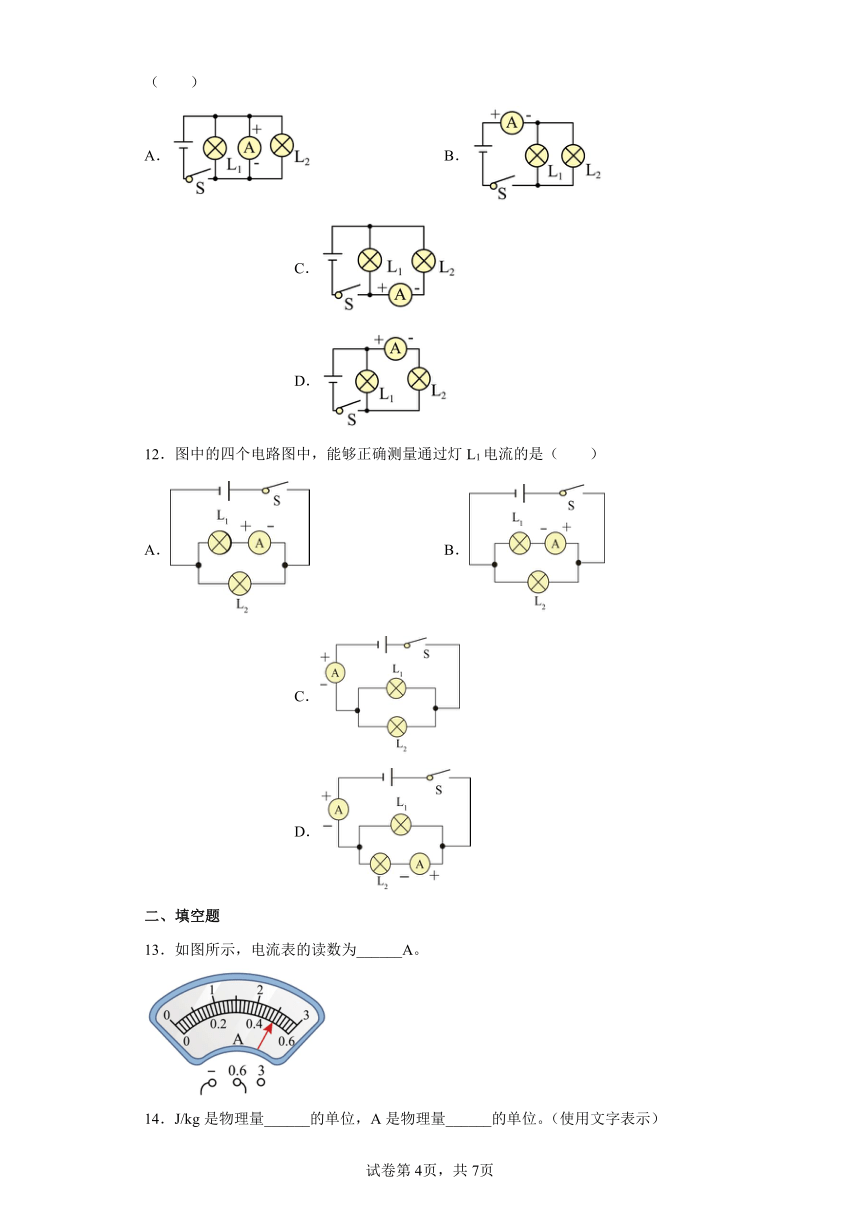

11．课堂上同学们设计了如图所示的电路，其中电流表能正确测量通过灯电流的是（　　）
A． B． C． D．
12．图中的四个电路图中，能够正确测量通过灯L1电流的是（　　）
A． B． C． D．
二、填空题
13．如图所示，电流表的读数为______A。
14．J/kg是物理量______的单位，A是物理量______的单位。（使用文字表示）
15．小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合开关，由于______致使电流表无示数，但两个灯泡会发光；当拆除导线______时，就可以修复电路，并使电流表测其中一条支路电流。
16．如图1，闭合开关后，电流表测量灯________的电流，（选填“”“”或“、”），示数如图2所示，电流大小为________。
三、综合题
17．在“用电流表测电流”的实验中，某同学连接的电路如图所示。
（1）闭合开关，观察到灯光L1和L2的发光情况是______；
（2）针对上述现象，该电路存在的问题是______；
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流______；（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）若测得两灯的总电流为0.48A，请在图中标出指针的位置及接线柱的连接情况______。
18．小明按如图所示的电路连接了实物图.
(1)当他接最后一根导线时,灯就亮了,其原因是_______________.
(2)突然灯L1的灯丝烧断而熄灭,请思考可能的情况,完成下表________ .
19．如图所示，已知电流表A1的示数是1.8A，A2的示数是0.8A，流过电阻R1的电流为0.5A，设流过电阻R1、R2和R3的电流分别用I1、I2和I3来表示：
（1）请在方框内画出去表后的等效电路图．
（2）根据电流表的示数及该电路的特点，请计算出流过电阻R2和R3的电流I2和I3分别为多大？电流表A3的示数是多大？（要求写出计算过程）
20．作图与读数：
(1)体温计的读数是__________℃；
(2)如图所示，电流表的读数是__________A；

(3)根据如图所示的实物连线图，在虚线框内画出对应的电路图（要求连线要横平竖直，尽量使电路图简洁美观）。( )
21．如图甲所示为数字显示电流表（单位为A），其接线方法与学生用电流表相同，请根据所学知识完成下列问题：
（1）相比学生用电流表而言数字显示电流表具有的优点是：______；______；
（2）数字电流表表头需要进行组装才能使用，两根细导线（分别为电流流入红导线、电流从黑导线流出）外接一个9V电池给表头数显供电，为了方便使用和存放，此部分还应安装控制通断的______；两根粗导线（分别为电流流入红导线、电流从黑导线流出）连接到待测电路中，做好的数字电流表应与被测电器______联；
（3）请在图乙的虚线框中画出数显电流表供电电路图______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【分析】
【详解】
A．中学生课桌的高度约8dm
故A符合题意；
B．人正常步行的速度约
故B不符合题意；
C．九年级物理课本重约3N，故C不符合题意；
D．家用台灯的额定电流约0.2A，故D不符合题意。
故选A。
2．A
【解析】
【详解】
由实物图可知，电流从电源的正极出来后分成两条路径，一条路径经过灯泡，另一条路径经过电阻和电流表，然后两条电流路径汇合在一起，经过开关后回到电源的负极，故该电路为并联电路，电流表测量通过电阻的电流，开关在干路中控制整个电路。
A．灯泡和电阻并联，电流表测量通过电阻的电流，开关在干路中，故A正确；
B．灯泡和电阻并联，电流表在干路中，故B错误；
C．灯泡和电阻并联，电流表测量通过灯泡的电流，故C错误；
D．灯泡和电阻并联，电流表测量通过电阻的电流，开关控制灯泡，故D错误。
故选A。
3．C
【解析】
【详解】
A．托起2个鸡蛋的力约为1N，把2个鸡蛋匀速举高1米做功约为
W=Fs=1N×1m=1J
故A不符合题意；
B．普通日光灯正常工作的电流约
0.15A=150mA
故B不符合题意；
C．人以正常速度骑自行车时1s大约做功80J，所以功率
故C符合题意；
D．微波炉正常工作的电流约为5A，故D不符合题意。
故选C。
4．D
【解析】
【详解】
实验用2.5V的小灯泡正常工作时的电流约为300mA，故ABC错误，D正确。
故选D。
5．A
【解析】
【详解】
A．由图可知，灯泡和电阻串联接入电路中，电流表能测量通过小灯泡的电流，故A符合题意；
B．由图可知，灯泡和电阻并联接入电路中，电流表在干路中，测量的是总电流，故B不符合题意；
C．由图可知，该电路为并联电路，电流表与电阻在一条支路中，测量的是电阻的电流，故C不符合题意；
D．由图可知，闭合开关时，灯泡被短路了，没有电流通过灯泡，此时电流表测量的是电阻的电流，故D不符合题意。
故选A。
6．A
【解析】
【详解】
如图所示，L1和L2是并联关系，其中A1表测L2的电流，A2测干路电流，根据并联电路电流的关系，所以干路电流大于支路电流，则A1表应为小量程，分度值为0.02A，即，A2表应为大量程，分度值为0.1A，即，由可得
故A符合题意，BCD不符合题意。
故选A。
7．D
【解析】
【分析】
【详解】
上图中，两灯并联，电流表A1与L2串联，电流表A1测L2这个灯的电流，电流表A2接在干路上，测干路（L1和L2）的电流，没有出现短路，故ABC错误，D正确。
故选D。
8．B
【解析】
【详解】
A．电流表与L2串联，测通过L2的电流。故A不符合题意；
B．电流表与L1串联，测的是通过L1的电流。故B符合题意；
C．电流表接在干路上，测的是干路的电流。故C不符合题意；
D．电流表在干路上了，测的是干路的电流。故D不符合题意。
故选B。
9．B
【解析】
【分析】
【详解】
题中实物图对应电路图如下所示：
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流，也即电路中电流，故①正确；
②只闭合开关S1、S3时，L1和L2被短接，A1和A2都串联在电路中，通过它们的电流大小相等，故②正确；
③只闭合开关S1、S2时，L2和L3被短接，A3测L1的电流，故③错误；
④三个开关都闭合时，三个灯并联，A2测通过L2、L3的总电流，A3测通过L1、L2的总电流，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A，故④正确。
故选B。
10．C
【解析】
【详解】
A．由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，故A错误；
B．开关S1、S2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故B错误；
C．由电路图可知，闭合开关S1和S2，L1与L2首首相连、尾尾相连，两灯是并联的，故C正确；
D．开关S1在干路上，控制所有用电器，开关S2控制灯泡L1，故只闭合S1，灯泡L2发光，S1、S2都闭合，两灯泡都发光，只闭合S2的两灯泡都不发光，故D错误。
故选C。
11．D
【解析】
【详解】
A．由图可知，电流表与电路并联，会使电路短路，故A不符合题意；
B．由图可知，此时两灯泡并联，电流表在干路中，即电路表测量的是干路中电流，故B不符合题意；
C．由图可知，电流有两条路径，即灯L1与L2并联，且电流表与L2串联，但正负接线柱接反了，故C不符合题意；
D．由图可知，电流有两条路径，即灯L1与L2并联，且电流表与L2串联，所以测量的是L2的电流，故D符合题意。
故选D。
12．B
【解析】
【详解】
A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，故A不符合题意；
B．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱接线正确。故B符合题意；
C．如图，两个灯泡并联，电流表测量通过干路的电流，正负接线柱反接，故C不符合题意；
D．如图，两个灯泡并联，一个电流表测量通过灯L2的电流；另一个电流表测量通过干路的电流，正负接线柱反接，故D不符合题意。
故选B。
13．0.5
【解析】
【分析】
【详解】
图中电流表使用0～0.6A量程，分度值为0.02A，则读数为0.5A。
14． 热值 电流
【解析】
【分析】
【详解】
[1][2]在物理学中，热值的基本单位是焦/千克，符号是J/kg（或焦/米3，符号是J/m3）；电流的基本单位是安培，符号是A。
15． 电流表被短路 b
【解析】
【分析】
根据电路连接情况可判断电流表被短路所以没有示数，再根据电流表要与被测电器串联，判断需要拆除的导线。
【详解】
[1][2]由图可知，导线b与电流表并联，将电流表短路了，所以电流表没有示数，此时L1、L2并联，两灯均发光；因此去掉b导线即为正常电路，此时电流表测右边灯泡所在支路的电流。
16． L1 0.52A
【解析】
【详解】
[1]由图可知，电流表A1与灯泡L1串联在一起，故A1测量的是灯泡L1的电流。
[2] 如图2所示，电流表的正接线柱接的是0.6A的接线柱，即是0~0.6A的小量程，小量程读数时，读表盘的内圈，内圈的每一个小格表示0.02A，指针的位置比0.5A还多了一个小格，故电流表A1的读数为0.52A。
17． L1不发光，L2发光 电流表A2和L1短路了，电流从电流表A2的负接线柱流入了
【解析】
【详解】
（1）[1]甲图中，电流从电流表A2的负接线柱流入，且L1、A2短路了，故闭合开关，观察到灯光L1和L2的发光情况是L1不发光，L2发光。
（2）[2]由（1）知该电路存在的问题是电流表A2和L1短路了，电流从电流表A2的负接线柱流入了。
（3）[3]根据一个电流表在干路，一个在支路，将A2的“0.6”接线柱改到开关的右侧接线柱即可，如图所示：
（4）[4]两灯的总电流为0.48A，故电流表选用小量程，分度值为0.02A，0.48A对应指针的位置及接线柱的连接情况，如图所示：
18． 开关没有断开
【解析】
【详解】
（1）小明同学连接好最后一跟导线时，小灯泡立即发亮，说明连接电路时，开关没有处于断开状态；
（2）因为三盏及电流表串联，所以当L1的灯丝烧断而熄灭时，故L3、L2也会熄灭，电流表会没有示数；电压表并联在电源两端，示数为电源电压值，故表格如下
点睛：本题考查的是串联电路连接，涉及电流特点、注意事项、电路的连接及电流表使用等．
19．（1） （2）0.3A和1.5A； 2.3A；
【解析】
【详解】
(1)据所学知识可知，电流表相当于导线、电压表相当于断路，所以画出的等效电路图如下：
(2)因为流过电阻R1的电流为I1＝0.5A 且I1+I2＝0.8A；所以通过R2的电流,I2＝0.8A I1＝0.8A 0.5A＝0.3A ，又据I2+I3＝1.8A所以I3＝1.8A I1＝1.8A 0.3A＝1.5A；电流表A3示数：I总＝I1+I2+I3＝0.5A+0.3A+1.5A＝2.3A ，
【点睛】
（1）据电流表相当于导线、电压表相当于断路的特点分析，而后画出对应的电路图即可；（2）根据电路图可知，三个电阻并联，电流表A3测量的总电流，电流表A2测量R1、R2中的电流，电流表A1测量R2、R3中的电流，电压表测量并联电路两端电压，根据并联电路中电流的特点分析即可判断．
20． 37.5 0.24
【解析】
【详解】
(1)[1]从图中可以看到，体温计的分度值是0.1℃，液柱的液面在37的右边第5个刻度，那么它的读数是37.5℃。
(2)[2]从图中可以看到，电流表的量程是0~0.6A，它的分度值是0.02A，指针指在0.2右边第2格，它的读数是0.24A。
(3)[3]观察实物图可知，电流从电源正极流出，流过开关S1，然后分成两部分电流，一部分电流流过灯泡L1，最后回负极，另一部分电流流过灯泡L2，再流过开关S2，最后回负极；由此可知，开关S1在干路，灯泡L2与开关S2串联，然后它们再和灯泡L1并联；由此画出电路图，如下图所示：
21． 测量更准确 读数更方便 开关 串
【解析】
【详解】
（1）[1][2]学生电流表使用前要调零，读数前，要先根据量程确定分度值。数字显示电流表相对于学生用电流表，其测量更准确，读数更方便。
（2）[3]开关可将电路连通或断开。为了方便使用和存放此部分，电路中应该安装控制电路通断的开关。
[4]电流表与待测电路串联，故数字电流表测量电流的大小时，应与被测电器串联。
（3）[5]数字电流表表头需要进行组装才能使用，电流流入红导线、电流从黑导线流出，所以红导线靠近电源的正极，如图所示：
