人教版九年级全一册16.2串、并联电路中电压的规律（含答案）

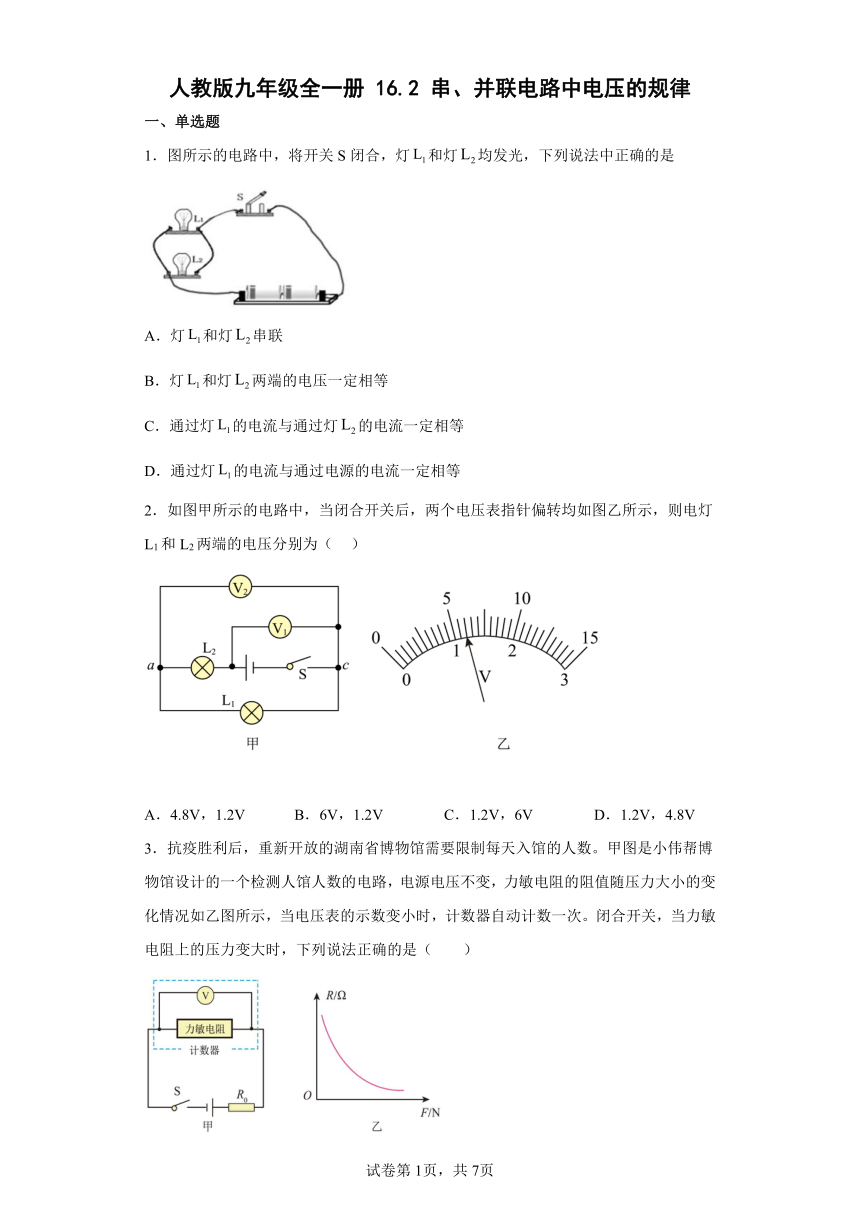

人教版九年级全一册 16.2 串、并联电路中电压的规律
一、单选题
1．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
2．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
3．抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数。甲图是小伟帮博物馆设计的一个检测人馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。闭合开关，当力敏电阻上的压力变大时，下列说法正确的是（　　）
A．力敏电阻的阻值变大 B．电路中的电流变小
C．电压表的示数变小 D．电压表的示数不变

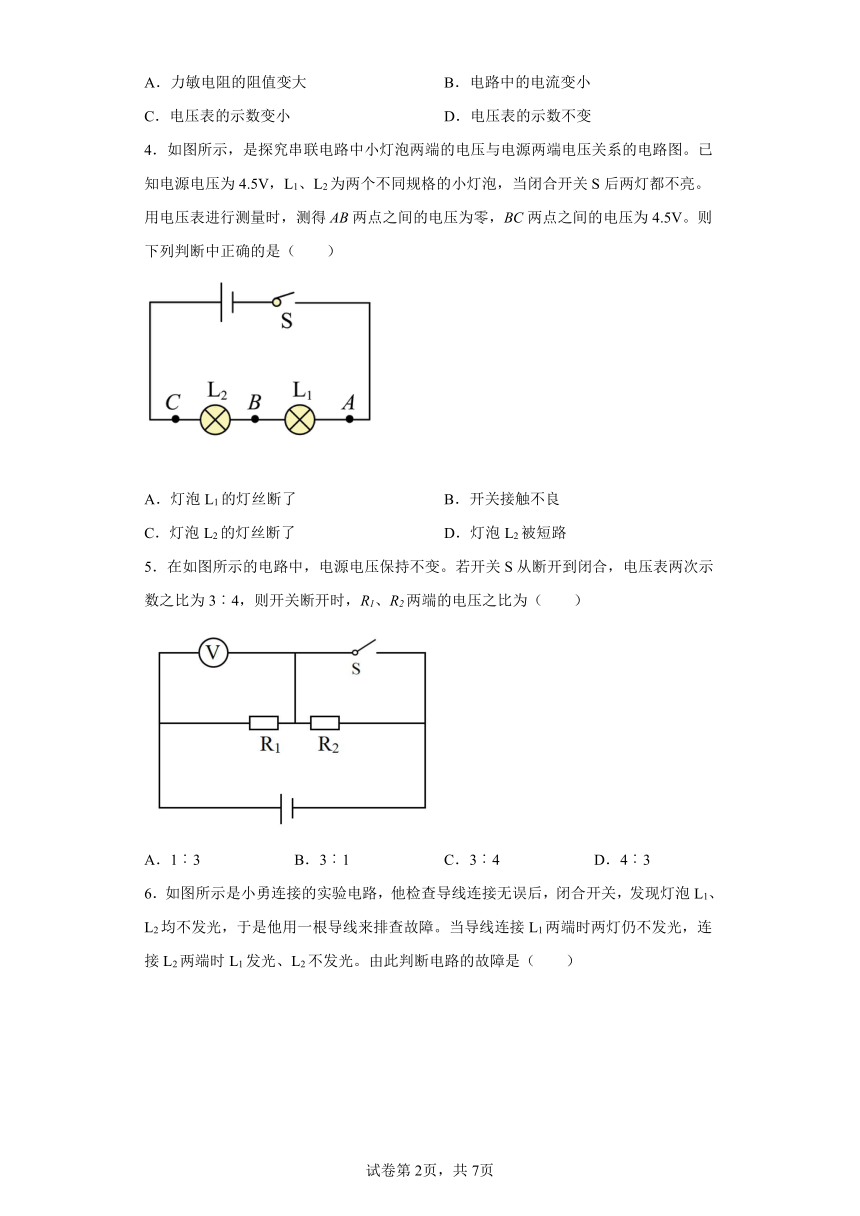

4．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路
5．在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（　　）
A．1︰3 B．3︰1 C．3︰4 D．4︰3

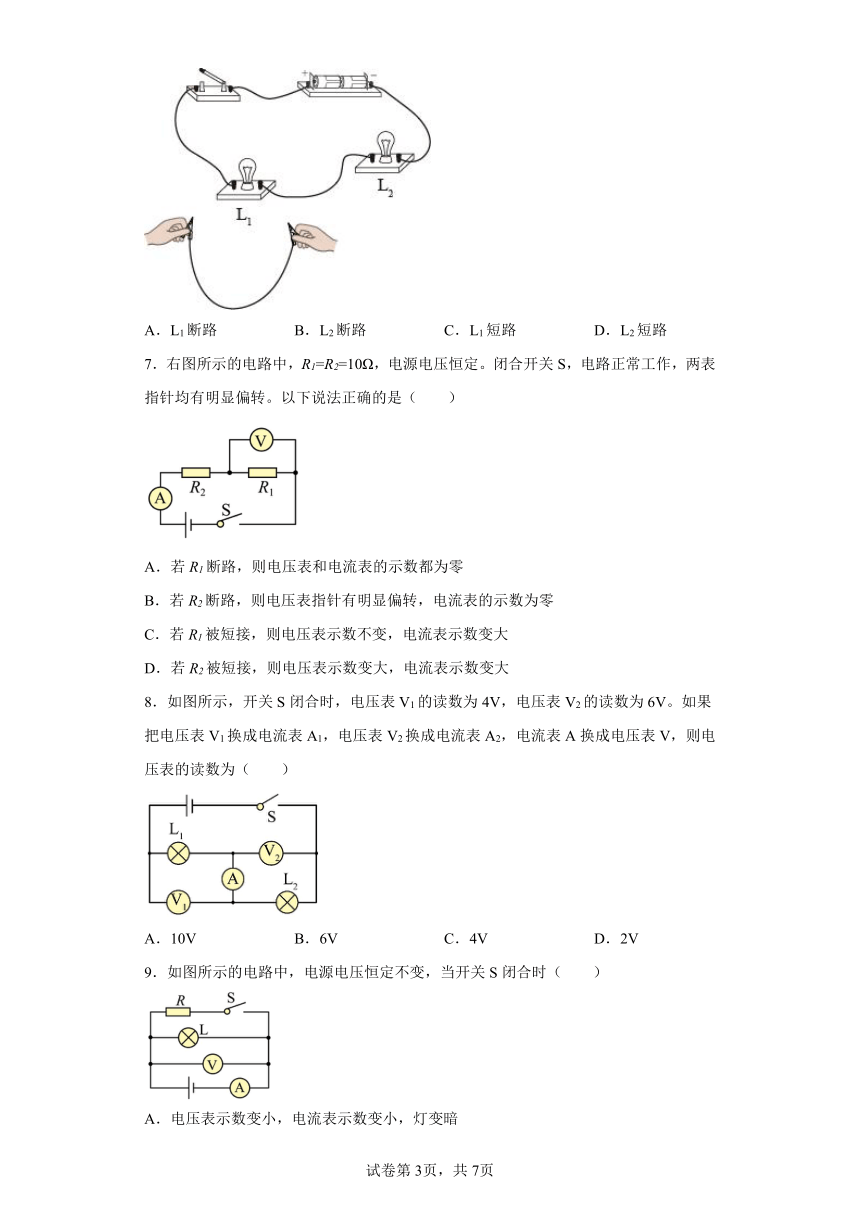

6．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
7．右图所示的电路中，R1=R2=10Ω，电源电压恒定。闭合开关S，电路正常工作，两表指针均有明显偏转。以下说法正确的是（　　）
A．若R1断路，则电压表和电流表的示数都为零
B．若R2断路，则电压表指针有明显偏转，电流表的示数为零
C．若R1被短接，则电压表示数不变，电流表示数变大
D．若R2被短接，则电压表示数变大，电流表示数变大
8．如图所示，开关S闭合时，电压表V1的读数为4V，电压表V2的读数为6V。如果把电压表V1换成电流表A1，电压表V2换成电流表A2，电流表A换成电压表V，则电压表的读数为（　　）
A．10V B．6V C．4V D．2V
9．如图所示的电路中，电源电压恒定不变，当开关S闭合时（　　）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数变大，灯的亮度不变
D．电压表示数不变，电流表示数不变，灯的亮度不变

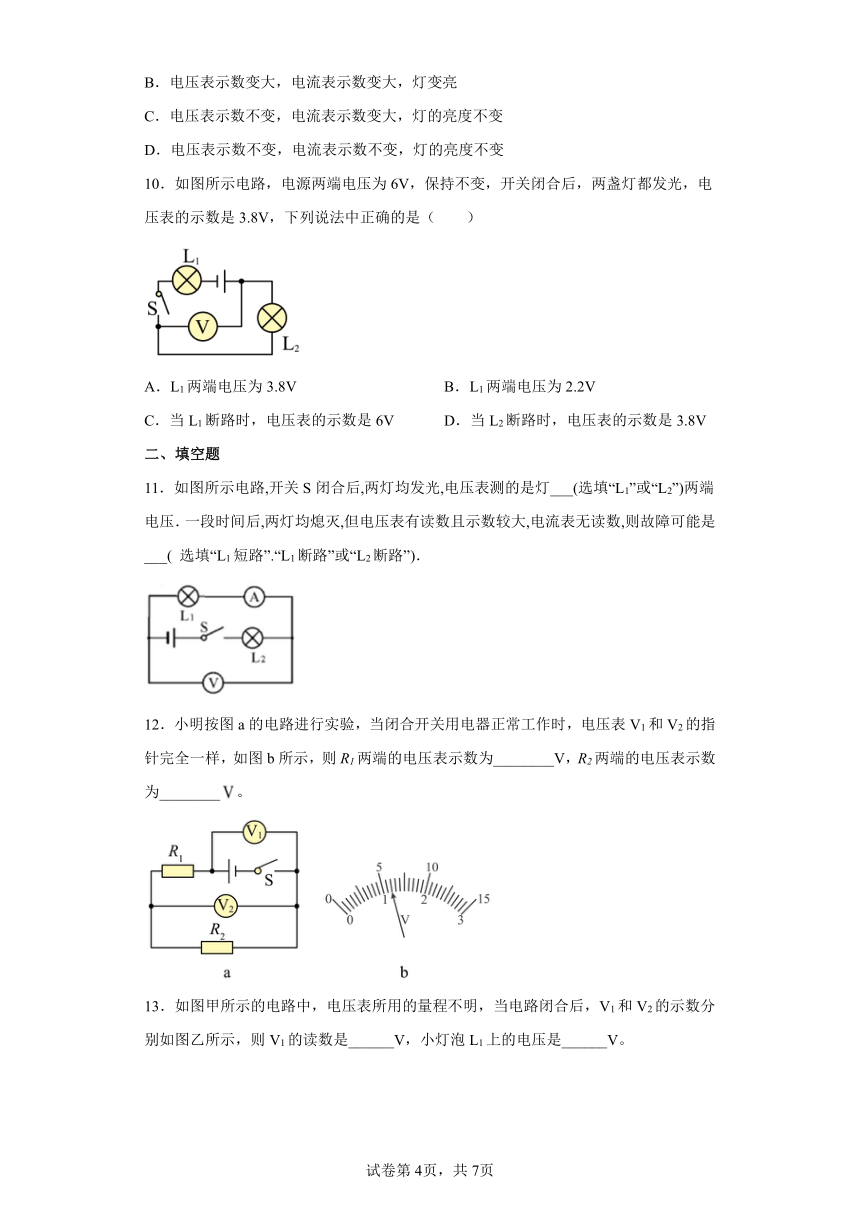

10．如图所示电路，电源两端电压为6V，保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8V，下列说法中正确的是（　　）
A．L1两端电压为3.8V B．L1两端电压为2.2V
C．当L1断路时，电压表的示数是6V D．当L2断路时，电压表的示数是3.8V
二、填空题
11．如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯___(选填“L1”或“L2”)两端电压．一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是___( 选填“L1短路”.“L1断路”或“L2断路”)．
12．小明按图a的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图b所示，则R1两端的电压表示数为________V，R2两端的电压表示数为________。
13．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙所示，则V1的读数是______V，小灯泡L1上的电压是______V。

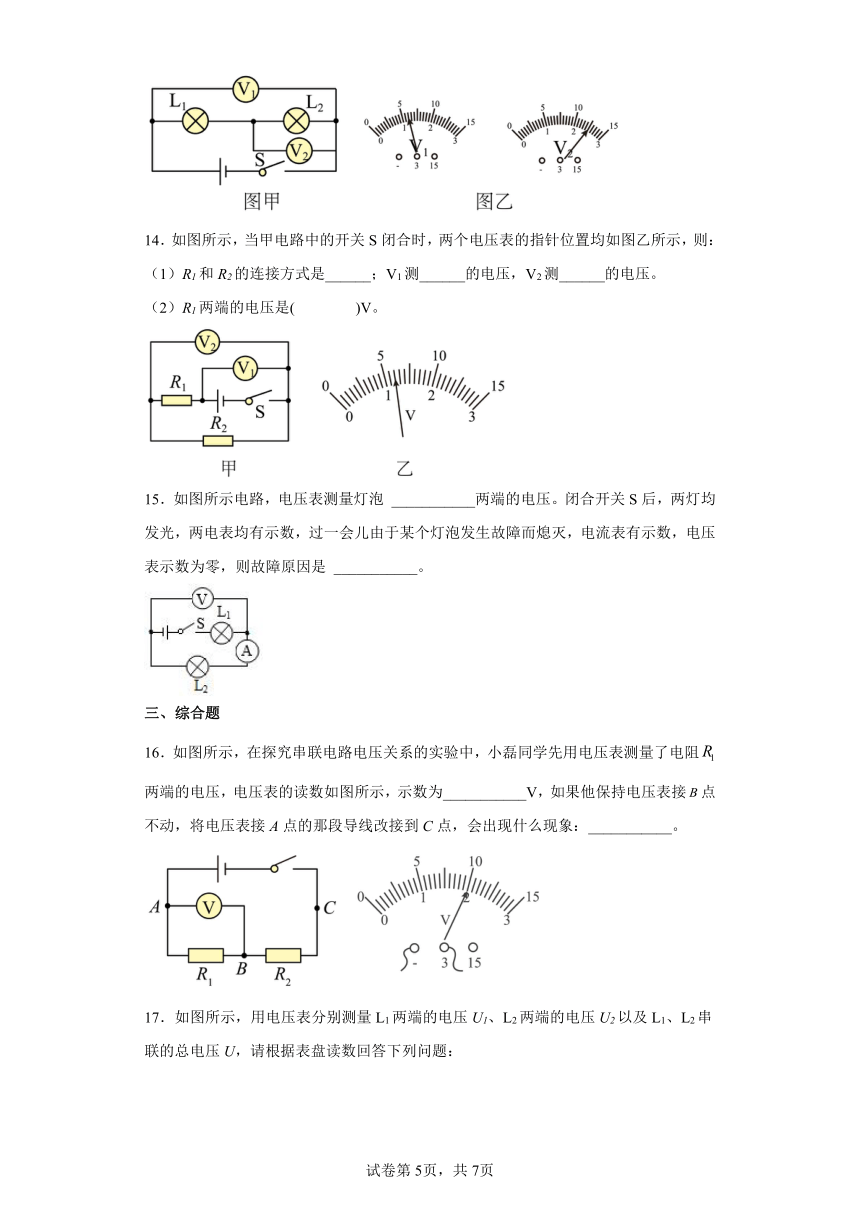

14．如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则：
（1）R1和R2的连接方式是______；V1测______的电压，V2测______的电压。
（2）R1两端的电压是( )V。
15．如图所示电路，电压表测量灯泡 ___________两端的电压。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是 ___________。
三、综合题
16．如图所示，在探究串联电路电压关系的实验中，小磊同学先用电压表测量了电阻两端的电压，电压表的读数如图所示，示数为___________V，如果他保持电压表接点不动，将电压表接A点的那段导线改接到C点，会出现什么现象：___________。
17．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大__________？
（2）L2两端的电压U2是多大__________？
（3）L1、L2串联的总电压U是多大__________？
（4）电源电压是多大__________？
（5）如果把电流表A接入电源正极和L1之间，示数为0.2A，通过L1、L2的电流分别是多少__________？
18．如图所示的电路中，当开关闭合后，电压表的示数为，电流表的示数为．
（）画出对应实物电路的电路图；
（）求电灯两端的电压大小．
19．在能源危机和环境污染的双重压力下，发展新能源汽车早已经是迫在眉睫的事情了，现阶段发展混合动力汽车，成为了我们生活中比较常见的代步工具，如图所示为国产油电混合动力汽车：
(1)给汽车蓄电池充电时，蓄电池相当于_____（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是_____联的；
(2)汽车发动机为汽油发动机，它把汽油燃烧产生的_____能部分转化为_____能；
(3)该汽车每行驶100km消耗汽油3kg，若这些汽油完全燃烧能放出的热量为_____J；（q=4.6×107J/kg）
(4)而电动车，是通过蓄电池来提供电能，通过电动机得到动力，电动车的电源采用的是48V的电压，如果使用12V的蓄电池，则应将_____个蓄电池_____联。
试卷第1页，共3页
试卷第2页，共2页
参考答案：
1．B
【解析】
【详解】
AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；
C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故错误；
D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯的电流比通过电源的电流小，故错误．
2．D
【解析】
【详解】
由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压。因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；则电压表V1的量程是0~15V，分度值为0.5V，示数UV1=6V；电压表V2的量程是0~3V，分度值为0.1V，示数为UV2=1.2V。电压表V2测L1两端的电压，所以L1两端的电压
U1=UV2=1.2V
由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知:L2两端的电压
U2=UV1﹣UV2=6V﹣1.2V=4.8V
故ABC不符合题意，D符合题意。
故选D。
3．C
【解析】
【详解】
由电路图知道，闭合开关，力敏电阻和定值电阻R0串联，电压表测力敏电阻两端的电压。
A．由图乙知道，当力敏电阻上的压力变大时，力敏电阻的阻值变小，故A错误；
B．当力敏电阻上的压力变大时，力敏电阻的阻值变小，电路的总电阻变小，由知道，电路中的电流变大，故B错误；
CD．当力敏电阻上的压力变大时，力敏电阻的阻值变小，由串联电路的分压特点知道，力敏电阻分得的电压变小，即电压表的示数变小，故C正确，D错误。
故选C。
4．C
【解析】
【详解】
结合题意及电路图知，电路中两灯串联，闭合开关后两灯都不亮，则可能是出现了断路故障，而AB两点间的电压为零，BC两点间的电压为4.5V，是电源的电压，则BC与电源是接通的，所以是灯泡L2出现的断路，故C正确，ABD都错误。
故选C。
5．B
【解析】
【详解】
由电路图可知，开关S闭合时，电路为R1的简单电路，电压表测电源两端的电压U；开关S断开时，R1与R2串联，电压表测R1两端的电压U1， 因开关S从断开到闭合，电压表V两次示数之比为3:4，所以
因串联电路中总电压等于各部分电压之和，所以开关断开时，R1、R2两端的电压之比
故ACD不符合题意，B符合题意。
故选B。
6．B
【解析】
【分析】
【详解】
A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
7．D
【解析】
【详解】
A．若R1断路，电压表串联在电路，则电压表示数接近电源电压，电流表示数接近零，故A错误；
B．若R2断路，电路断开，电压表、电流表的示数为零，故B错误；
C．若R1被短接，电路中电阻变小，电压表也被短路，则电压表示数为零，电流表示数变大，故C错误；
D．若R2被短接，电路中电阻变小，则电流表示数变大，电压表示数变大，故D正确。
故选D。
8．A
【解析】
【详解】
由电路图可知，两灯泡串联，电压表测两端的电压，电压表测两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，则电源的电压
若把电压表换成电流表，电压表换成电流表，电流表A换成电压表V，则两灯泡并联，电流表测支路的电流，测支路的电流，电压表测电源的电压，由于电源电压不变，则此时电压表的示数为10V，故BCD不符合题意，A符合题意。
故选A。
9．C
【解析】
【详解】
如图所示，当开关S断开时，电路为L的简单电路，电流表测L的电流，电压表为电源电压；当S闭合时，L与R并联，电流表测干路上电流，根据并联电路电流的规律，电流表示数变大，电压表仍然测量电源电压，示数不变，由于并联电路相互不影响，所以灯泡亮度不变。故ABD不符合题意，C符合题意。
故选C。
10．B
【解析】
【详解】
AB．由电路图知，闭合开关后，电压表测灯L2两端的电压，据串联电路的电压特点知，此时L1两端的电压
U1=U-U2=6V-3.8V=2.2V
故A错误，B正确；
C．当L1断路时，电压表与电源的连接断开，整个电路处于断路，所以电压表的示数为0。故C错误；
D．当L2断路时，电压表串联在电路中，测量电源电压，则其示数为6V，故D错误。
故选B。
11． L1 L1断路
【解析】
【详解】
第一空．由图像可知，电压表与L1并联，因此测L1两端电压；
第二空．由电流表无示数可以初步判定电路肯定发生断路，再由电压表示数很大可以判定此时电压表串联进入电路，L2无故障，则发生断路的为L1灯泡．
12． 4.8 1.2
【解析】
【分析】
【详解】
[1][2]由电路图可知，两电阻串联，电压表V1 测电源电压，电压表V2测R2两端电压；因为串联电路两端电压等于各部分电压之和，所以V1示数应大于V2的示数，但两电压表的指针位置完全一样，说明V1选用的是0~15V量程，V2选用的是0~3V量程，所以根据图乙可知V1的示数为6V（即电源电压为6V），V2示数为1.2V，即R2两端电压为1.2V。由串联电路的电压特点可知，R1两端的电压为
13． 6 3.5
【解析】
【分析】
【详解】
[1][2]如图，两个灯泡串联，电压表V1测量L1和L2两端的总电压，电压表V2测量L2两端的电压，根据串联电路电压的规律，电压表V1的示数大于电压表V2的示数，电压表V1选择大量程0～15V，示数为6V，电压表V2选择小量程0～3V，示数为2.5V。小灯泡L1的电压为
U1=U-U2=6V-2.5V=3.5V
14． 串联 电源 R2 4.8
【解析】
【详解】
（1）[1][2][3]由甲图可知，当开关S闭合时，把电压表看成开路可知，R1与R2串联；电压表V1与电源的两极相连，测量电源电压U；电压表V2与R2两端并联，测量R2两端电压U2。
（2）[4]由串联电路的电压特点知，U＝U1+U2，而两电压表指针位置相同，所以V1使用大量程，分度值0.5V，由图乙知，电源电压U＝6V；电压表V2使用小量程，分度0.1V，由图乙知，R2两端电压U2＝1.2V，所以R1两端的电压
U1＝U﹣U2＝6V﹣1.2V＝4.8V
15． L2 L2短路
【解析】
【详解】
[1]图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表接在L2两端，测量的是灯泡L2两端的电压。
[2]某个灯泡发生故障，电流表示有读数，说明电路是通路，电压表示数为零，说明电压表测的是导线两端的电压，电路出现了短路现象，所以故障是与电压表并联的灯泡L2短路。
16． 2 电压表指针反偏
【解析】
【分析】
【详解】
[1]根据图示可知，电压表量程为，分度值为，示数为。
[2]如果他保持电压表接点不动，将电压表接A点的那段导线改接到C点时，会导致电压表“、”接线柱接反，因此会看到电压表指针反偏。
17． 1.7V 1.3V 3V 3V 0.2A
【解析】
【分析】
【详解】
（1）[1]电压表U1测量L1两端的电压U1，可见U＞U1，图中U的指针偏转角度小于U1的角度，故电压表U使用0~15V量程，电压表U1使用0~3V量程；故U1的读数为U1=1.7V，即L1两端的电压U1是1.7V。
（2）[2]（3）[3]（4）[4]由图可知，L1、L2串联，电压表U测串联后的总电压，已知电压表U使用0~15V量程；故其读数为3V，即L1、L2串联的总电压U=3V，L1、L2串联总电压U等于电源电压，即电源电压为U=3V；根据串联电路电压规律可得，L2两端的电压为
U2=U﹣U1=3V﹣1.7V=1.3V
（5）[5]串联电路中电流处处相等，故流过灯L1、L2的电流为
I1=I2=0.2A
答：（1）L1两端的电压U1是1.7V；
（2）L2两端的电压U2是1.3V；
（3）L1、L2串联的总电压U是3V；
（4）电源电压是3V；
（5）通过L1、L2的电流都是0.2A。
18．（1）（2）3.0V
【解析】
【分析】
先分析电路实物图，两个灯泡串联关系，电压表V测电源电压，电压表V1测灯L1两端电压，再画出对应的电路图；串联电路总电压等于各部分电压之和．
【详解】
（1）分析电路实物图，两个灯泡串联关系，电压表V测电源电压，电压表V1测灯L1两端电压，画出对应实物电路的电路图如图所示：
（2）观察电路可知电压表V测电源电压，电压表V1测灯L1两端电压，串联电路总电压等于各部分电压之和，因此电灯L2两端的电压为：U2=U-U1=4.5V-1.5V=3.0V.
19． 用电器 并 内 机械 1.38×108J 4 串
【解析】
【详解】
(1)[1]给汽车蓄电池充电时，蓄电池消耗了电能，所以蓄电池相当于用电器；
[2]汽车各转向灯能独立工作，因此转向灯间是并联的；
(2)[3][4]汽油发动机，它把汽油燃烧产生的内能转化为机械能，对外提供动力；
(3)[5]汽油完全燃烧产生的热量：
Q=mq=3kg×4.6×107J/kg=1.38×108J；
(4)[6][7]电动车的电源采用的是48V的电压，因串联电池组的总电压等于每节电池电压之和，所以由需要将4个12V的蓄电池串联使用。
