人教版九年级全一册16.4变阻器同步练习（含解析）

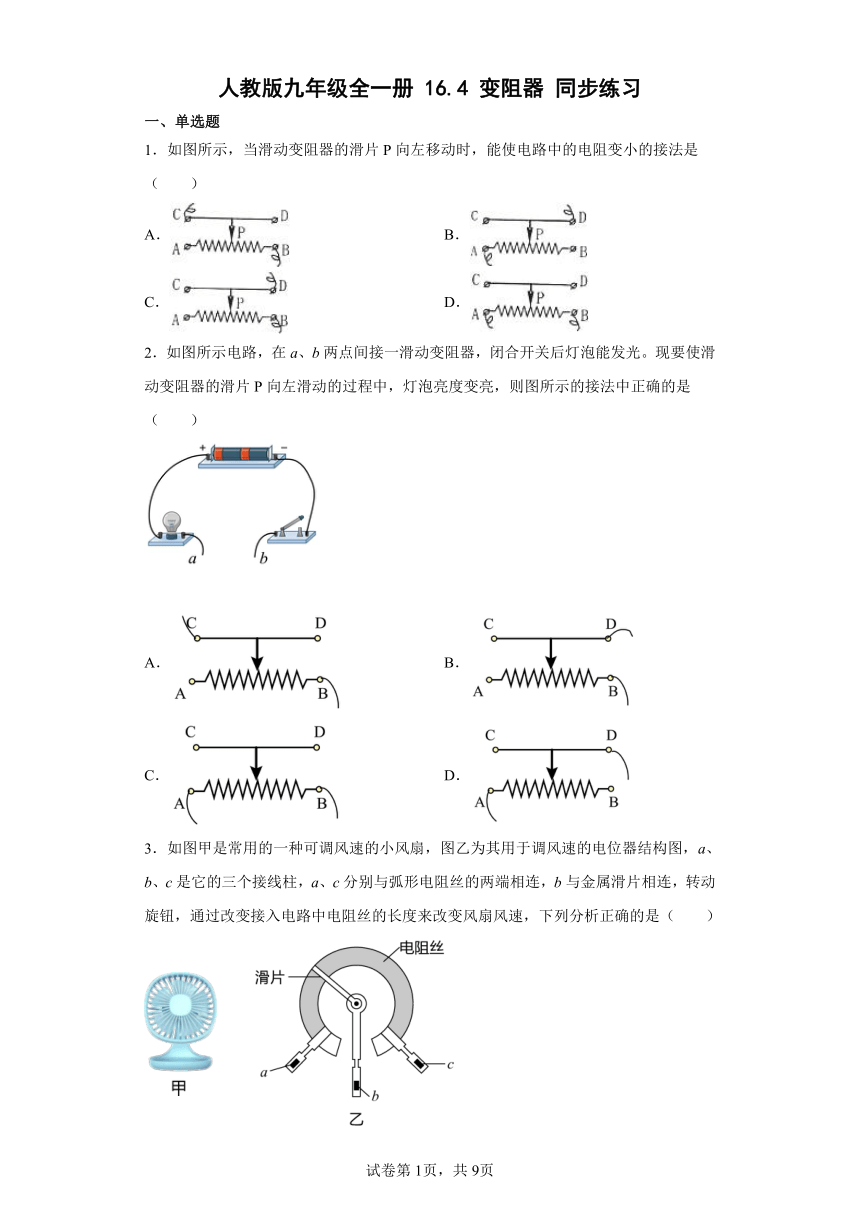

人教版九年级全一册 16.4 变阻器 同步练习
一、单选题
1．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
A． B．
C． D．
2．如图所示电路，在a、b两点间接一滑动变阻器，闭合开关后灯泡能发光。现要使滑动变阻器的滑片P向左滑动的过程中，灯泡亮度变亮，则图所示的接法中正确的是（　　）
A． B．
C． D．
3．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（　　）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
4．如图所示，当滑动变阻器的滑片P向右滑动时，能使其接入电路的电阻变大的接法是（　　）
A． B． C． D．
5．下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两极
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．开关可以并联在用电器的两端
6．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向C端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是（　　）
A．B和D B．A和B C．A和C D．C和D
7．在探究串联电路电压特点时，小彤连接的电路如图所示。对于实验过程中出现的现象及分析，下列判断正确的是（　　）
A．闭合开关，若灯泡L1发光，L2不发光，一定是L2灯丝断了
B．闭合开关，若电压表示数为零，灯泡L2一定不发光
C．若只有L1开路，则开关闭合后电压表示数一定为零
D．如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮

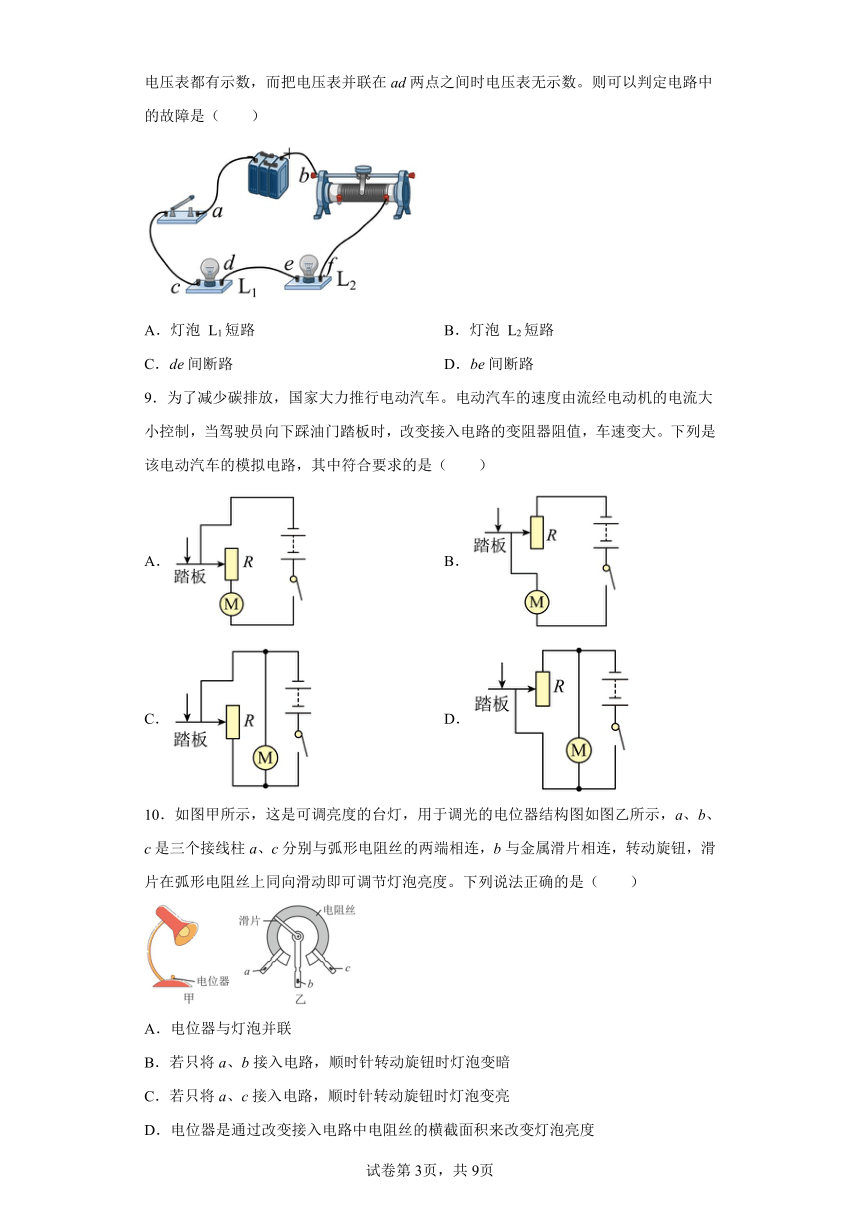

8．某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
9．为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（　　）
A． B．
C． D．
10．如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列说法正确的是（　　）
A．电位器与灯泡并联
B．若只将a、b接入电路，顺时针转动旋钮时灯泡变暗
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

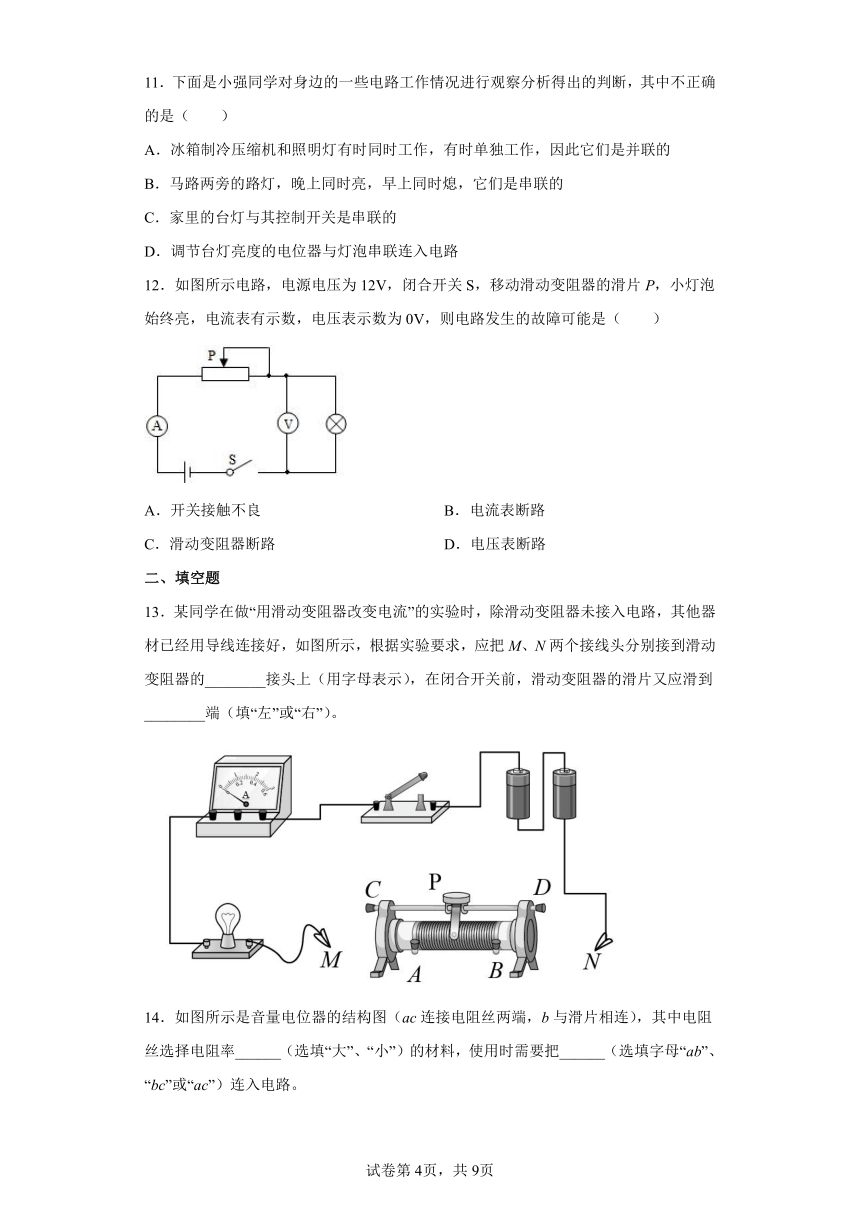

11．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（　　）
A．冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时熄，它们是串联的
C．家里的台灯与其控制开关是串联的
D．调节台灯亮度的电位器与灯泡串联连入电路
12．如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（　　）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路
二、填空题
13．某同学在做“用滑动变阻器改变电流”的实验时，除滑动变阻器未接入电路，其他器材已经用导线连接好，如图所示，根据实验要求，应把M、N两个接线头分别接到滑动变阻器的________接头上（用字母表示），在闭合开关前，滑动变阻器的滑片又应滑到________端（填“左”或“右”）。

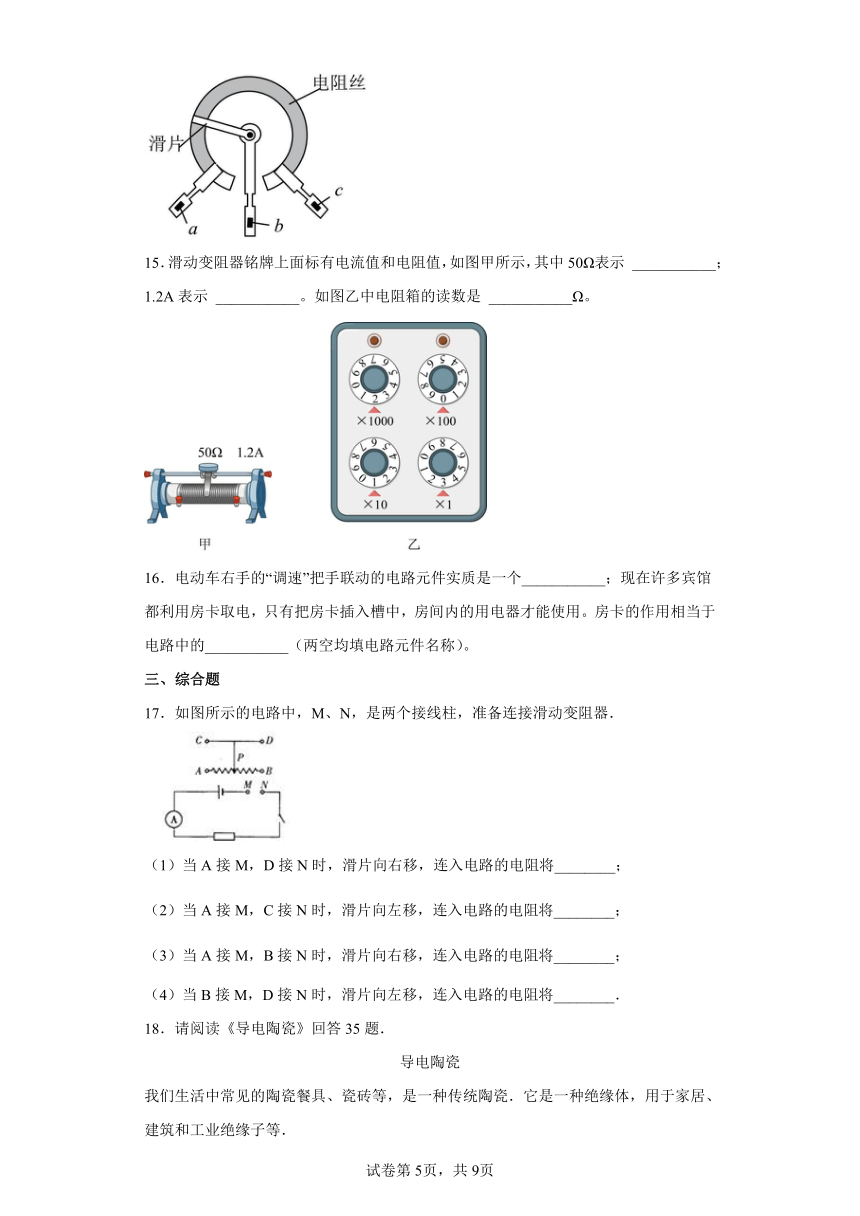

14．如图所示是音量电位器的结构图（ac连接电阻丝两端，b与滑片相连），其中电阻丝选择电阻率______（选填“大”、“小”）的材料，使用时需要把______（选填字母“ab”、“bc”或“ac”）连入电路。
15．滑动变阻器铭牌上面标有电流值和电阻值，如图甲所示，其中50Ω表示 ___________；1.2A表示 ___________。如图乙中电阻箱的读数是 ___________Ω。
16．电动车右手的“调速”把手联动的电路元件实质是一个___________；现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的___________（两空均填电路元件名称）。
三、综合题
17．如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器．

（1）当A接M，D接N时，滑片向右移，连入电路的电阻将________；
（2）当A接M，C接N时，滑片向左移，连入电路的电阻将________；
（3）当A接M，B接N时，滑片向右移，连入电路的电阻将________；
（4）当B接M，D接N时，滑片向左移，连入电路的电阻将________．
18．请阅读《导电陶瓷》回答35题．
导电陶瓷
我们生活中常见的陶瓷餐具、瓷砖等，是一种传统陶瓷．它是一种绝缘体，用于家居、建筑和工业绝缘子等．
有没有可以导电的陶瓷呢？现在出现了一种新型材料﹣﹣导电陶瓷．区别于传统陶瓷，导电陶瓷是一种优良的导体．那么，导电陶瓷导电的秘密在哪里？我们以可以导电的氧化物陶瓷（SrCe03）为例，当对陶瓷加热时，氧化物原子外层的电子获得了足够能量，得以克服原子核引力，向外运动，这些电子的运动，使陶瓷获得了导电性能．
导电陶瓷有许多类型，比如说碳化硅陶瓷（Sic）、氧化锆陶瓷（Zno2）、二硅化钼陶瓷（Mosi2）等，它们材料不同，功能各异，我们来看看它们有什么了不起的特性吧！导电陶瓷的本领，可不仅仅限于导电，相比铜等其他导体，导电陶瓷有优良的耐高温性能，极端高温下，铜熔化为液态，导电陶瓷则保持形态不变；导电陶瓷还有非常良好的抗氧化性能，它的特殊材料使得它在空气中十分稳定，暴露于空气中，铜的表面会被氧化，导电陶瓷则保持形态不变；除此之外，导电陶瓷还有意想不到的新特征﹣﹣耐腐蚀：在强酸环境下，导电陶瓷的特殊材料，不仅能让它保持导电性，还可以抗腐蚀．
导电陶瓷的本领如此之大，在生活和生产的许多地方，都可以看见它：它可以用于严酷的高温环境，如航天器、发动机的绝热层等；在冶金检测领域，如燃烧炉、钢水连续测温等，导电陶瓷原件可以大显身手；在微电子领域，可用于微电子行业的燃料电池原件，小小的导电陶瓷片，是照相机、环保汽车、移动通信等不可或缺的元件．如今导电陶瓷作为一种新型材料，还广泛应用于电力、交通、矿业勘探、环保、医药、高能核试验和热核聚变等．
请根据上述材料，回答下列问题：
（1）导电陶瓷区别于传统陶瓷，它是一种优良的导体，原因以可以导电的氧化物陶瓷为例，当对陶瓷加热时，原子外层的_____获得足够能量，来克服原子核的束缚而运动，从而使陶瓷获得了导电性能．
（2）导电陶瓷的类型很多，本领很大：不仅限于导电，还可以具备良好的_____、_____等．
（3）请你展开想象，就导电陶瓷的不同特征，举例说明导电陶瓷还可应用到哪些方面________ ？
19．（1）如图所示，用弹簧测力计测力时，指针指在图中所示位置，这个力的大小为______N；
（2）如图所示电阻箱的示数为______Ω。
20．在某中学开展“STS”教育的科技活动中，小明同学用一泡沫塑料块，两节干电池，两个相同的小电动机（带自制的螺旋桨），一根铅笔芯，一只开关，铜导线等，成功地制作了一艘可调速的电动船，并在学校获奖．如图是他绘制的该电动船的简易实物图．试回答:
（1）铅笔芯在该电路中起到什么作用？
（2）根据电动船的实物图，画出它的电路图．
21．(1)如图(1)所示，体温计的示数为___________℃。
(2)如图(2)所示，弹簧测力计的示数为__________N。
(3)如图(3)所示，用调节好的天平测金属块的质量，则金属块的质量是__________g。
(4)如图(4)，要使杠杆在水平位置平衡，应将平衡螺母向__________调。
(5)如图(5)，用蜡烛B找到并确定蜡烛A的像的位置后，在像的位置竖直放一张白卡片，不能从白卡片上直接观察到蜡烛A的像，表明平面镜所成的像是__________像。
(6)如图(6)，读出此时电阻箱的示数R=__________Ω。
(7)初中物理学习中见到的物理模型除了轻质杠杆以外，还有光线、光滑水平面等等。下列选项中引号部分中的内容与光线、光滑水平面类似的物理模型是__________和__________。
A．研究磁场的时候所用到的“磁感线”
B．研究磁场分布时在磁体周围所撒的“铁屑”
C．滑轮组中用到的不计质量的“轻绳”
D．研究电路时将电流类比成“水流”
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【分析】
【详解】
A．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故A不符合题意；
B．而当滑动变阻器的滑片P向左移动时，接入的部分AP长度变小，电阻变小，故B符合题意；
C．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故C不符合题意；
D．滑动变阻器接法是“一上一下”，才能改变电阻的大小，不能都接到滑动变阻器下端的接线柱，故D不符合题意。
故选B。
2．D
【解析】
【详解】
要使滑片P向左滑动的过程中，灯泡亮度变亮，则流过灯泡的电流应变大，故滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值应变小。
AB．由图中可知，滑动变阻器接入的是右下接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值变大，故AB不符合题意；
C．由图中可知，滑动变阻器接入了下面两个接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值不变，故C不符合题意；
D．由图中可知，滑动变阻器接入的是左下接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值变小，故D符合题意。
故选D。
3．D
【解析】
【详解】
AB．若将a、c接入电路中，等于是把电阻片最大阻值接入，旋转旋钮无法改变其阻值，故无法改变风扇速度，故错误。
C．若将a、b接入电路中，顺时针转动旋钮时，接入的电阻片长度变大，阻值变大，电路中电流变小，风扇风速减慢，故错误。
D．若将b、c接入电路中，顺时针转动旋钮时，接入的电阻片长度变小，阻值变小，电路中电流变大，风扇风速加快，故正确。
故选D。
4．D
【解析】
【详解】
A．图A中，滑动变阻器都接上面的接线柱，滑片移动时，滑动变阻器接入电路中的电阻都是0，故A不符合题意；
B．图B中，当滑动变阻器的滑片P向右滑动时，滑动变阻器接入电路中的电阻丝变短，因此滑动变阻器接入电路中的电阻变小，故B不符合题意；
C．图C中，滑动变阻器都接下面的接线柱，滑片移动时，滑动变阻器接入电路中的电阻都是最大电阻，故C不符合题意；
D．图D中，当滑动变阻器的滑片P向右滑动时，滑动变阻器接入电路中的电阻丝变长，因此滑动变阻器接入电路中的电阻变大，故D符合题意。
故选D。
5．B
【解析】
【详解】
A．电流表内阻非常小，若将电流表直接连接到电源两极，电路中的电流会非常大，会烧坏电源和电流表，因此不能将电流表直接接到电源两极上，故A错误；
B．电压表内阻非常大，将把电压表与被测用电器并联，才能在不影响用电器的前提下测出用电器两端的电压，故B正确；
C．滑动变阻器必须“一上一下”选择接线柱，才能把电阻线的一部分接入电路，滑片滑动时，才能改变电路中的电流，故C错误；
D．要用开关来控制用电器的工作，应该将开关与用电器串联，故D错误。
故选B。
6．A
【解析】
【详解】
A．当B和D接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，故A符合题意；
B．当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，故B不符合题意；
C．当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，故C不符合题意；
D．当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，故D不符合题意。
故选A。
7．D
【解析】
【分析】
【详解】
根据电路图可知，两个灯泡和滑动变阻器串联，电压表测量灯泡L1两端电压；
A．由于两个灯泡和滑动变阻器串联，如果电路故障是灯泡L2灯丝断了，那么整个电路断路，则开关闭合后，灯泡L2不亮、L1也不会亮，所以灯泡L2不亮、L1亮，一定不是灯泡L2灯丝断了，故A错误；
B．当L1短路时，开关闭合后，电压表示数为零，但灯泡L2仍可以发光，故B错误；
C．如果只有灯泡L1断路，则开关闭合后电压表的正负两极与电源两极相连，因此电压表有示数，且接近电源电压，故C错误；
D．如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，滑动变阻器接入电路的阻值减小，电路中的电流变大，两灯泡都变亮，故D正确。
故选D。
8．C
【解析】
【详解】
由图可知，两灯泡和滑动变阻器串联，闭合开关后，无论怎样调节滑动变阻器，两灯泡都不亮，则可能是电路中出现了断路故障。
A．如果灯泡L1短路，灯泡L2会发光，故A不符合题意；
B．如果灯泡L2短路，灯泡L1会发光，故B不符合题意；
C．如果de间断路，整个电路断路，两灯都不亮；将电压表先后并联在ab、af、ae两点之间时，电压表能与电源连通，则电压表有示数；把电压表并联在ad两点之间时，因de间断路，则电压表不能与电源连通，此时电压表无示数，故C符合题意；
D．如果be间断路，整个电路断路，两灯都不亮，把电压表接在ae两点之间时，电压表不能与电源连通，则此时电压表无示数，故D不符合题意。
故选C。
9．A
【解析】
【分析】
当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。根据题意可知，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，通过电动机的电流变大。
【详解】
A．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据欧姆定律可知，电流变大，故A符合题意；
B．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；
C．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故C不符合题意；
D．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故D不符合题意。
故选A。
【点睛】
本题考查了电路图的设计，明确电路的连接方式和串并联电路的特点是解题的关键。
10．B
【解析】
【详解】
A．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B．若只将a、b接入电路，顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故B正确；
C．若只将a、c接入电路，电位器电阻丝全部接入电路；顺时针转动旋钮时，电位器接入电路的电阻不变，电路中电流不变，灯泡亮度不变，故C错误；
D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故D错误。
故选B。
11．B
【解析】
【详解】
A．并联电路各用电器可以独立工作、互不影响，冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的，故A正确，不符合题意；
B．马路两旁的路灯，晚上同时亮，早上同时熄，是因为控制路灯的开关接在干路中，同时控制所有用电器，不能说路灯是串联的，故B错误，符合题意；
C．用电器和控制它的开关需要串联接入，所以家里的台灯与其控制开关是串联的，故C正确，不符合题意；
D．串联电路是分压电路，调节台灯亮度的电位器与灯泡串联连入电路才可以调节灯泡两端的电压，进而调节灯泡的亮度，故D正确，不符合题意。
故选B。
12．D
【解析】
【分析】
常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。
【详解】
由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联：
A．若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数，与题中给出条件不符合，故A不符合题意；
B．电流表断路，灯泡不亮，电流表没有示数，故B不符合题意；
C．滑动变阻器断路，灯泡不亮，电流表没有示数，故C不符合题意；
D．若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，故D符合题意。
故选D。
13． AD##AC 右
【解析】
【详解】
[1][2]滑动变阻器在连接时，应按一上一下的原则串联在电路中，所以应把M、N两个接线头分别接到滑动变阻器的AD或AC接线头上，在闭合开关前，滑动变阻器的滑片应滑到最大阻值处，即右端，以保护电路。
14． 大 ab或bc
【解析】
【详解】
[1]音量电位器的实质是滑动变阻器，滑动变阻器的电阻丝选择电阻率大的材料。
[2]由电位器的构造图可知，把ab或bc接入电路，都可改变电阻的大小，把ac接入电路时，电位器变成定值电阻，不能改变电阻的大小，从而也就失去了改变音量的功能，故使用时需要把ab或bc接入电路。
15． 滑动变阻器的最大阻值为50Ω 允许通过的最大电流为1.2A 2013
【解析】
【详解】
[1][2]滑动变阻器上的铭牌标有“50Ω 1.2A”，50Ω是指滑动变阻器的最大阻值为50Ω，1.2A指的是允许通过的最大电流为1.2A。
[3]由图乙所示电阻箱可知，其示数
16． 滑动变阻器 开关
【解析】
【分析】
【详解】
[1]电动自行车上的“调速”把手相当于电路中的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的。
[2]房卡可以控制用电器的工作，房卡不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关。
17． 变大 变小 不变 变大
【解析】
【详解】
（1）当A接M，D接N时，滑动变阻器接入左半段，滑片向右移，连入电路的电阻变大．（2）当A接M，C接N时，滑动变阻器接入左半段，滑片向左移，连入电路的电阻将变小．（3）当A接M，B接N时，滑动变阻器都接入电路，滑片向右移，连入电路的电阻将不变．（4）当B接M，D接N时，滑动变阻器接入右半段，滑片向左移，连入电路的电阻将变大．
点睛：滑动变阻器有四个接线柱，滑动变阻器哪一段接入电路，主要看接入的下面接线柱，滑片远离下面接线柱，接入电路电阻变大，滑片靠近下面接线柱，接入电路的电阻变小．
18． 电子 抗氧化性 耐腐蚀 用于发动机的绝热层、燃烧炉、新能源汽车等
【解析】
【详解】
（1）根据材料可知：当对陶瓷加热时，氧化物原子外层的电子获得了足够能量，得以克服原子核引力，向外运动，这些电子的运动，使陶瓷获得了导电性能；
（2）由材料可知：陶瓷的本领，可不仅仅限于导电，而且导电陶瓷有优良的耐高温性能，非常良好的抗氧化性能，还具有非常好的抗腐蚀性．
（3）导电陶瓷应用在生活和生产的许多地方，如航天器、发动机的绝热层、燃烧炉、钢水连续测温、照相机、环保汽车、移动通信电力、交通、矿业勘探、环保、医药、高能核试验和热核聚变等．
19． 1.6 3204
【解析】
【分析】
【详解】
（1）[1]由图可知，弹簧测力计的量程是0到5N，分度值是0.2N，读数为1.6N。
（2）[2]设电阻箱的示数为R，由图可知电阻箱的读数为
20． (1)相当于滑动变阻器,可调节电动机两端的电压及通过的电流,从而改变其转速.(2)见解析所示
【解析】
【分析】
（1）铅笔芯为电阻丝，因此铅笔芯相当于滑动变阻器；
（2）两个电动机并列连接，滑动变阻器串联在干路中，开关控制整个电路，用各元件符号表示串联电路即可．
【详解】
(1)铅笔芯相当于滑动变阻器，可调节电动机两端的电压及通过的电流，从而改变其转速．(2)两个电动机并联，滑动变阻器串联在干路中，开关控制整个电路；如图所示
21． 36.7 3.6 72 右 虚 2019 A C
【解析】
【分析】
【详解】
(1)[1]由图(1)可知，体温计的分度值是0.1℃，体温计的示数是36.7℃。
(2)[2]由图(2)可知，弹簧测力计的分度值是0.2N，弹簧测力计的示数是3.6N。
(3)[3]由图(3)可知，金属块的质量
m=50g+20g+2g=72g
(4)[4]如图(4)，杠杆的右端上翘，要使它在水平位置平衡，平衡螺母向上翘的右端移动。
(5)[5]光屏上不能成虚像，蜡烛B找到并确定蜡烛A的像的位置后，在像的位置竖直放一张白卡片，不能从白卡片上直接观察到蜡烛A的像，可以得到平面镜所成的虚像。
(6)[6]电阻箱的示数
R=2×1000Ω+0×100Ω+1×10Ω+9×1Ω=2019Ω
(7)[7][8]A．研究磁场的时候所用到的“磁感线”，用到模型法，故A符合题意；
B．研究磁场分布，通过在磁体周围撒铁屑看铁屑分布来反映磁场的分布用到了转换法，故B不符合题意；
C．滑轮组中用到的不计质量的“轻绳”，用到模型法，故C符合题意；
D．研究电路时将电流类比成“水流”，用到类比法，故D不符合题意。
故选BC。
