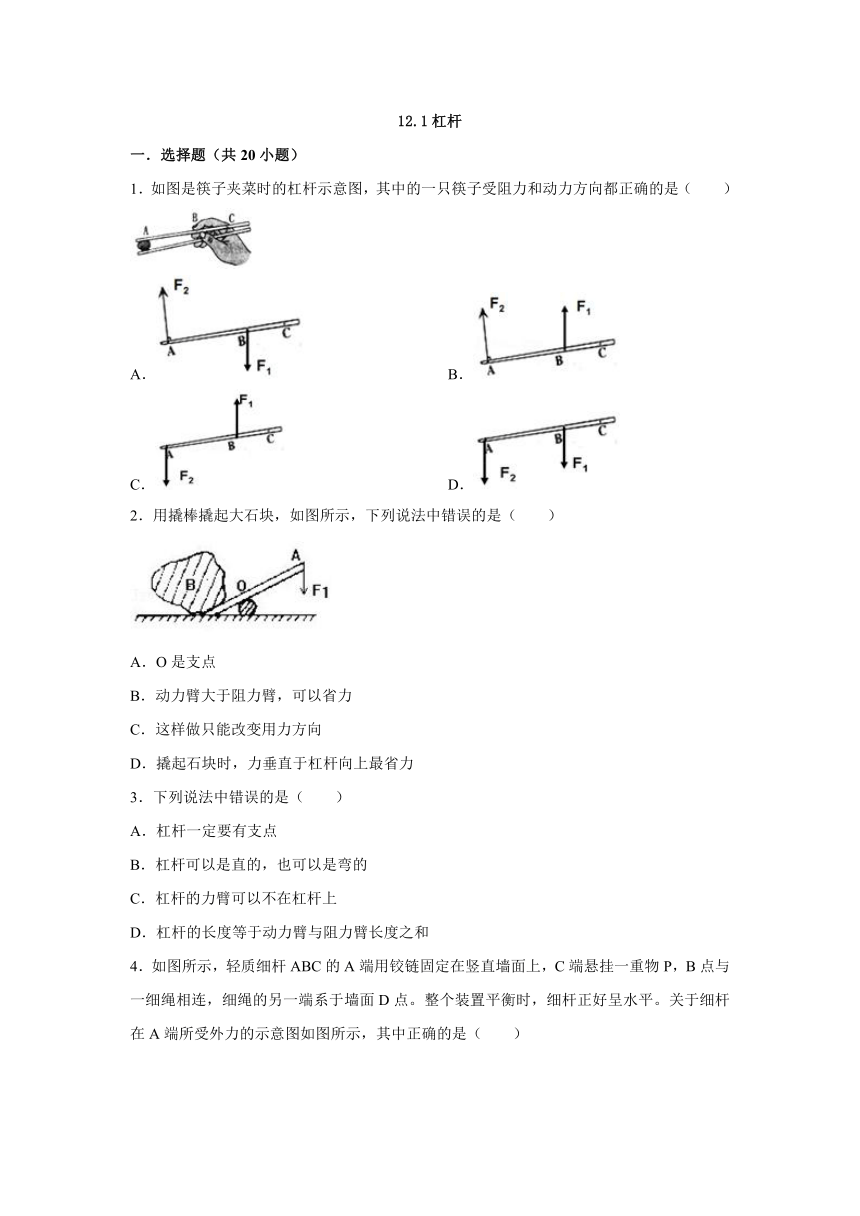

12.1杠杆
一.选择题(共20小题)
1.如图是筷子夹菜时的杠杆示意图,其中的一只筷子受阻力和动力方向都正确的是( )
A. B.
C. D.
2.用撬棒撬起大石块,如图所示,下列说法中错误的是( )
A.O是支点
B.动力臂大于阻力臂,可以省力
C.这样做只能改变用力方向
D.撬起石块时,力垂直于杠杆向上最省力
3.下列说法中错误的是( )
A.杠杆一定要有支点
B.杠杆可以是直的,也可以是弯的
C.杠杆的力臂可以不在杠杆上
D.杠杆的长度等于动力臂与阻力臂长度之和

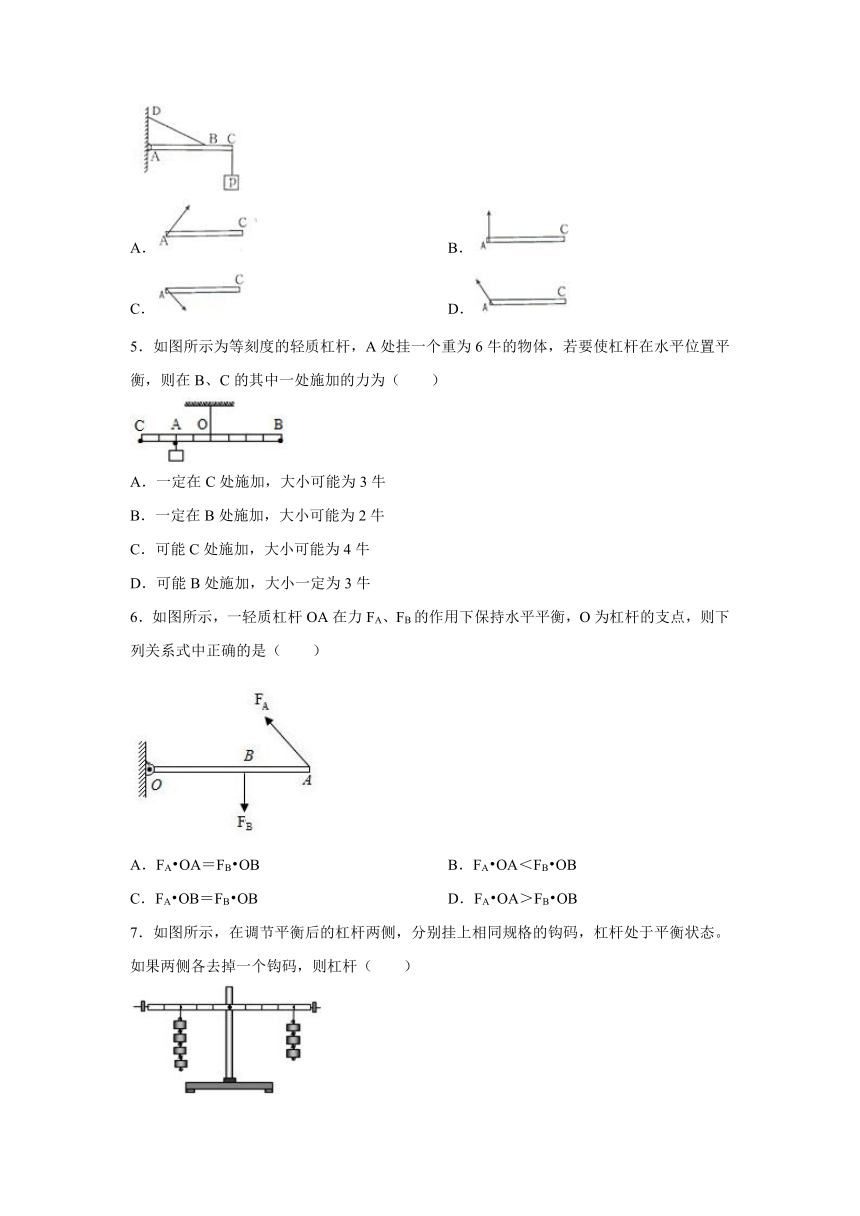

4.如图所示,轻质细杆ABC的A端用铰链固定在竖直墙面上,C端悬挂一重物P,B点与一细绳相连,细绳的另一端系于墙面D点。整个装置平衡时,细杆正好呈水平。关于细杆在A端所受外力的示意图如图所示,其中正确的是( )
A. B.
C. D.
5.如图所示为等刻度的轻质杠杆,A处挂一个重为6牛的物体,若要使杠杆在水平位置平衡,则在B、C的其中一处施加的力为( )
A.一定在C处施加,大小可能为3牛
B.一定在B处施加,大小可能为2牛
C.可能C处施加,大小可能为4牛
D.可能B处施加,大小一定为3牛
6.如图所示,一轻质杠杆OA在力FA、FB的作用下保持水平平衡,O为杠杆的支点,则下列关系式中正确的是( )
A.FA OA=FB OB B.FA OA<FB OB
C.FA OB=FB OB D.FA OA>FB OB
7.如图所示,在调节平衡后的杠杆两侧,分别挂上相同规格的钩码,杠杆处于平衡状态。如果两侧各去掉一个钩码,则杠杆( )
A.仍然平衡 B.右端下降 C.左端下降 D.无法判断

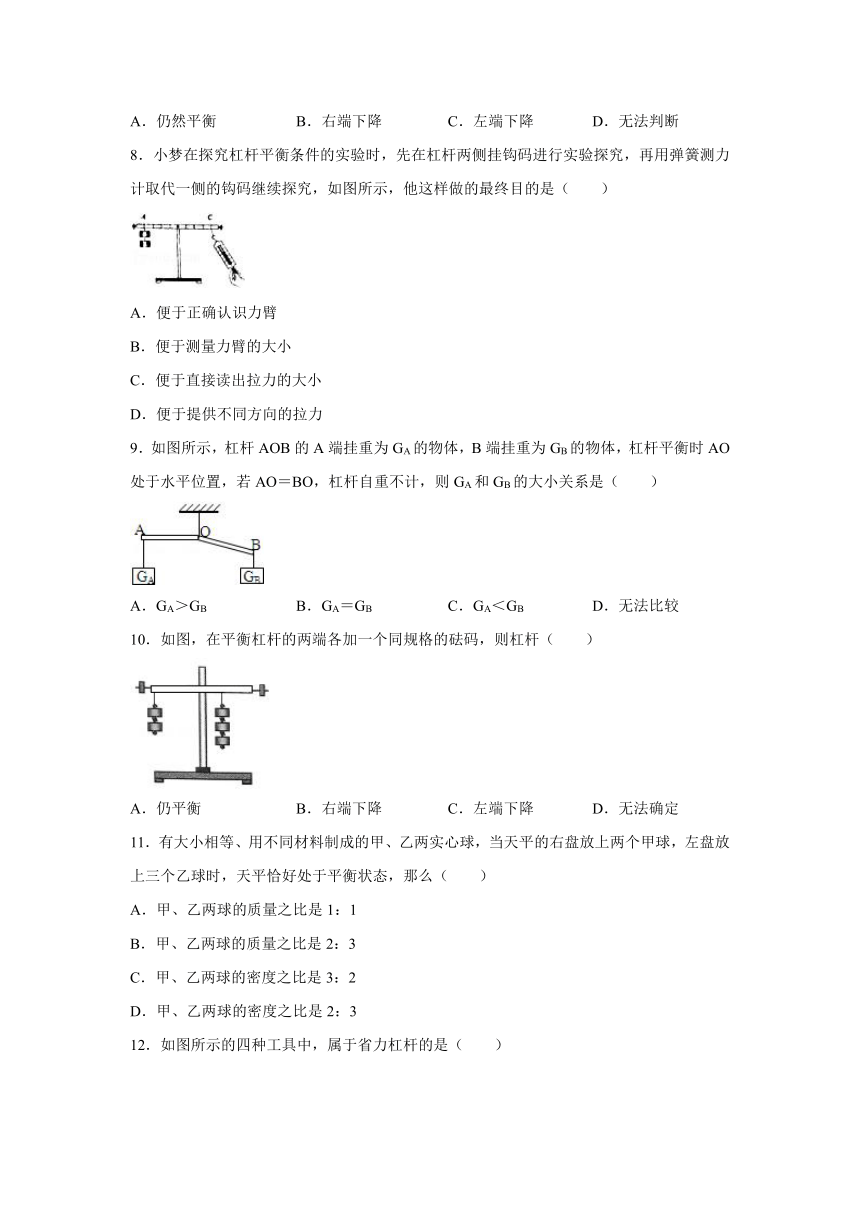

8.小梦在探究杠杆平衡条件的实验时,先在杠杆两侧挂钩码进行实验探究,再用弹簧测力计取代一侧的钩码继续探究,如图所示,他这样做的最终目的是( )
A.便于正确认识力臂
B.便于测量力臂的大小
C.便于直接读出拉力的大小
D.便于提供不同方向的拉力
9.如图所示,杠杆AOB的A端挂重为GA的物体,B端挂重为GB的物体,杠杆平衡时AO处于水平位置,若AO=BO,杠杆自重不计,则GA和GB的大小关系是( )
A.GA>GB B.GA=GB C.GA<GB D.无法比较
10.如图,在平衡杠杆的两端各加一个同规格的砝码,则杠杆( )
A.仍平衡 B.右端下降 C.左端下降 D.无法确定
11.有大小相等、用不同材料制成的甲、乙两实心球,当天平的右盘放上两个甲球,左盘放上三个乙球时,天平恰好处于平衡状态,那么( )
A.甲、乙两球的质量之比是1:1
B.甲、乙两球的质量之比是2:3
C.甲、乙两球的密度之比是3:2
D.甲、乙两球的密度之比是2:3

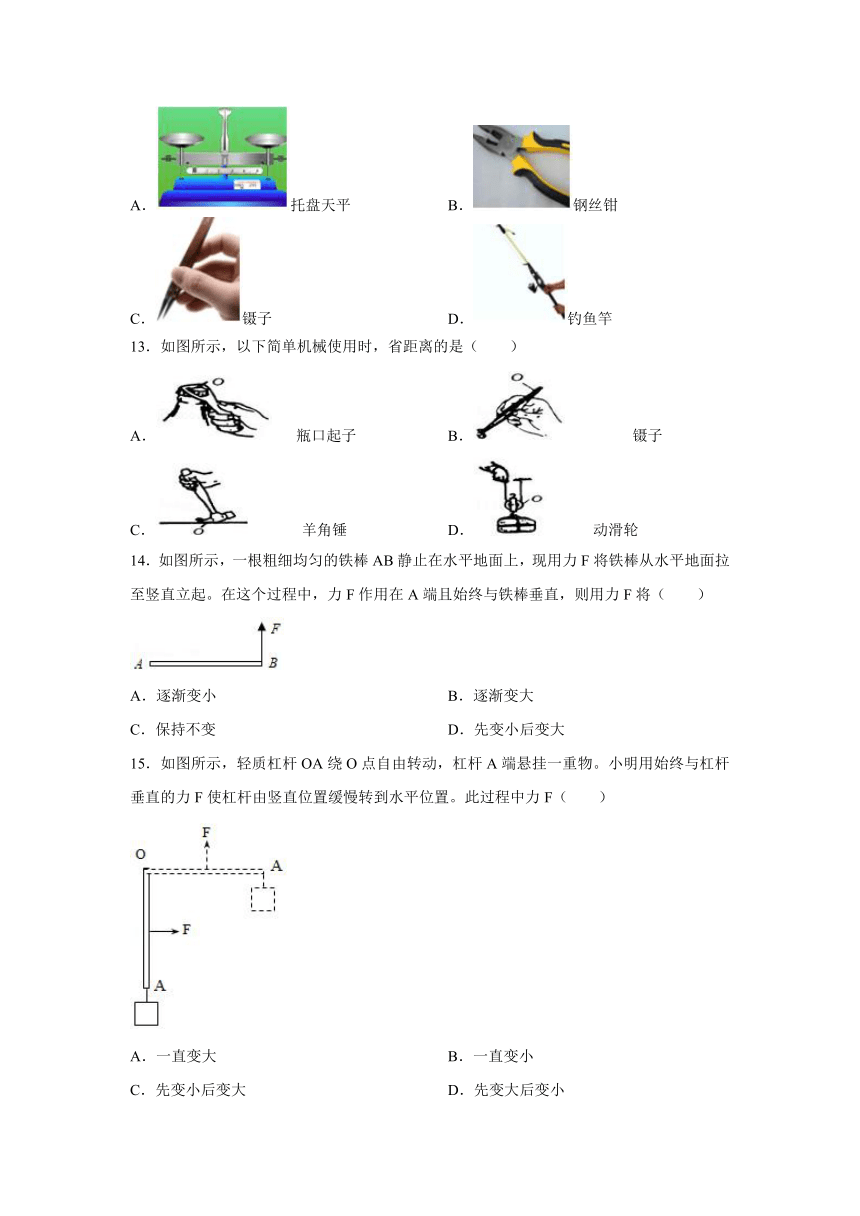

12.如图所示的四种工具中,属于省力杠杆的是( )
A.托盘天平 B.钢丝钳
C.镊子 D.钓鱼竿
13.如图所示,以下简单机械使用时,省距离的是( )
A. 瓶口起子 B. 镊子
C. 羊角锤 D. 动滑轮
14.如图所示,一根粗细均匀的铁棒AB静止在水平地面上,现用力F将铁棒从水平地面拉至竖直立起。在这个过程中,力F作用在A端且始终与铁棒垂直,则用力F将( )
A.逐渐变小 B.逐渐变大
C.保持不变 D.先变小后变大
15.如图所示,轻质杠杆OA绕O点自由转动,杠杆A端悬挂一重物。小明用始终与杠杆垂直的力F使杠杆由竖直位置缓慢转到水平位置。此过程中力F( )
A.一直变大 B.一直变小
C.先变小后变大 D.先变大后变小

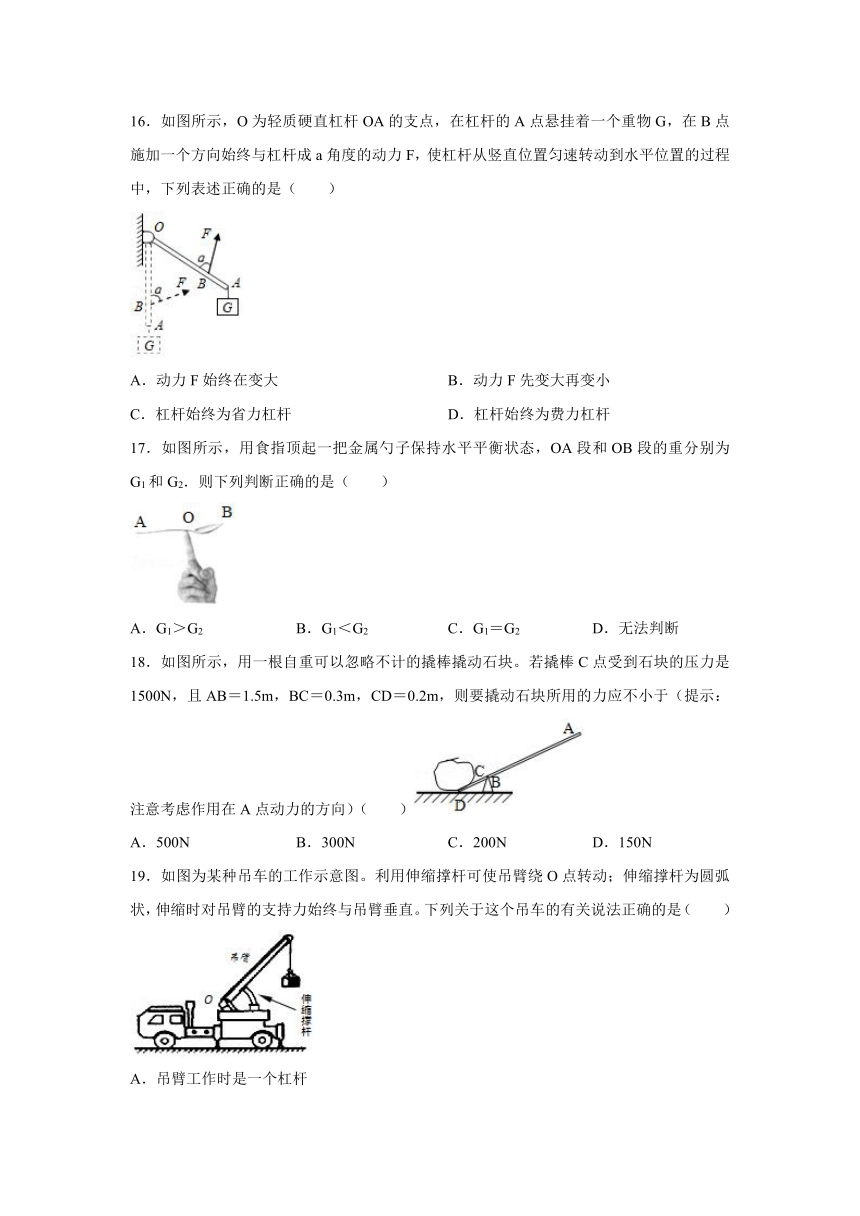

16.如图所示,O为轻质硬直杠杆OA的支点,在杠杆的A点悬挂着一个重物G,在B点施加一个方向始终与杠杆成a角度的动力F,使杠杆从竖直位置匀速转动到水平位置的过程中,下列表述正确的是( )
A.动力F始终在变大 B.动力F先变大再变小
C.杠杆始终为省力杠杆 D.杠杆始终为费力杠杆
17.如图所示,用食指顶起一把金属勺子保持水平平衡状态,OA段和OB段的重分别为G1和G2.则下列判断正确的是( )
A.G1>G2 B.G1<G2 C.G1=G2 D.无法判断
18.如图所示,用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500N,且AB=1.5m,BC=0.3m,CD=0.2m,则要撬动石块所用的力应不小于(提示:注意考虑作用在A点动力的方向)( )
A.500N B.300N C.200N D.150N
19.如图为某种吊车的工作示意图。利用伸缩撑杆可使吊臂绕O点转动;伸缩撑杆为圆弧状,伸缩时对吊臂的支持力始终与吊臂垂直。下列关于这个吊车的有关说法正确的是( )
A.吊臂工作时是一个杠杆
B.使用这种吊车,好处是可以省力
C.匀速顶起吊臂的过程中,伸缩撑杆的支持力大小保持不变
D.使用这种吊车,好处是可以省功
20.踮脚是一项很好的有氧运动(如图),它简单易学,不受场地的限制,深受广大群众的喜爱,踮脚运动的基本模型是杠杆,下列分析正确的是( )
①脚后跟是支点;②脚掌与地面接触的地方是支点;③是省力杠杆;④是费力杠杆。
A.只有①④ B.只有①③ C.只有②③ D.只有②④
二.作图题(共3小题)
21.如图所示,当人曲臂将重物端起时,人的前臂可以看作一个杠杆。请在示意图上画出F1和F2的力臂。
22.如图所示为钓鱼竿钓鱼的示意图,O为支点,F1表示手对钓鱼竿的作用力,在图中画出鱼线对钓鱼竿拉力F2的力臂L2。
23.如图所示,用轻质杆将一电灯吊起,O点是支点,作出F1的力臂L1。
三.实验探究题(共2小题)
24.在“探究杠杆的平衡条件”实验中,每个钩码重力相等,杠杆刻度均匀。
(1)平衡时,应该让杠杆静止在 位置。
(2)小周同学所在实验小组完成某次操作后,实验现象如图1所示,他们记录的数据为:动力F1=1.5N,动力臂L1=0.1m,阻力F2=1N,则阻力臂L2= m
(3)下列四个因素中,不会带来实验误差的是
A.铁架台自身的重力足够大
B.单个钩码的重力不完全相等
C.悬挂钩码的绳套重力偏大
D.杠杆与转轴之间的摩擦偏大
(4)小周同学所在实验小组在完成规定实验后,他们想进一步探究,如果杠杆受到F2、F3两个阻力,结果会怎样?通过实验,他们得到了如图2所示的结果。根据这个结果,可以初步得出,在这种情况下杠杆的平衡条件为:F1L1= 。(F1、F2、F3的力臂分别用L1、L2、L3表示)
25.如图甲所示,小明在探究“杠杆的平衡条件”实验中所用的实验器材有:杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
(1)杠杆调节平衡后,小明在杠杆上A点处挂4个钩码,在B点处挂6个钩码杠杆恰好在原位置平衡。于是小明便根据这次实验得出了杠杆的平衡条件为F1l1=F2l2.他这样得出的结论是否合理?为什么? 。
(2)实验结束后,小明提出了新的探究问题:“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立?”于是小组同学利用如图乙所示装置进行探究,发现在杠杆左端的不同位置,用弹簧测力计竖直向上拉使杠杆处于水平平衡时,测出的拉力大小都与杠杆平衡条件不相符,其原因可能是: 。
(3)杠杆不处于水平位置能否平衡?小海和小红意见不同。小海认为能平衡,于是他每次让杠杆倾斜时静止,这样实验也得出了同样的杠杆平衡条件。小海认为杠杆平衡不一定是水平的,这种说法对吗? 。小红仔细研究后发现自己的在水平位置实验的方案比小海好,请你说出小红的理由: 。
四.计算题(共3小题)
26.杠杆平衡时,动力F1的大小为10牛,阻力F2的大小为20牛,动力臂l1为0.2米。求阻力臂l2。
27.某同学在做俯卧撑如图所示,O点为该同学的重心,地面对手的作用力为300牛,求该同学的重力G。
28.如图所示的轻质直角曲杆AOCB的A端吊着一个45牛的物体,AO=BC=4厘米,OC=3厘米。若在B端最小的力,使曲杆在图示状态保持静止
(1)在图上画出该力的方向。
(2)该最小力F的大小。
参考答案
一.选择题(共20小题)
1.【解析】解:手的作用力为动力,其方向与筷子垂直向下;食物对筷子的阻碍力为阻力,其阻力的作用点为筷子与食物的接触点,并且方向垂直筷子向上。
【答案】A。
2.【解析】解:A、图中杠杆绕O点转动,O是支点,故A正确;
BC、由图可知,
OD>OC,即动力臂大于阻力臂,根据杠杆平衡条件可知,动力小于阻力,即可以省力,两个力的方向都向下,故不能改变力的方向,故B正确,C错误;
D、根据杠杆的平衡条件可知,撬起石块,力垂直于杠杆向上时,以杠杆与地面接触点为支点,动力臂最长,最省力,故D正确。
【答案】C。
3.【解析】解:A、杠杆一定有支点,故A错误;
B、杠杆可以是直棒,也可以是弯曲的,但杠杆一定是硬棒,故B正确;
C、力臂是指从支点到力的作用线的垂线段,力臂可以在杆上,也可以不在杠杆上,当杠杆在水平位置平衡时,力臂在杠杆上,故C正确;
D、力臂是指支点到力的作用线的垂线段,因此动力臂与阻力臂之和不一定等于杠杆的长度,故D错误。
【答案】D。
4.【解析】解:
由题知,细杆平衡,设B为支点,则细杆C端和A端受到力的作用,作用效果相反,FC使细杆顺时针转动,FA使细杆逆时针转动。
(1)选项ABD中的力FA都使细杆顺时针转动,不符合题意,故ABD错;
(2)选项C中的FA使细杆逆时针转动,符合题意,故C正确。
【答案】C。
5.【解析】解:设杠杆每一格的长度为L,由图可知,LA=2L;
(1)当在C处施加垂直于杠杆向上的动力时,动力臂为4L,此时动力臂最大,所用的力最小。
由杠杆平衡条件可得:FALA=FCLC,
即:6N×2L=FC×4L,
解得:FC=3N;
当作用在C处的力与杠杆不垂直时,动力臂小于4L,由杠杆平衡条件可知,此时B处的作用力大于3N;因此,要使杠杆平衡,作用在C处的力FC≥3N,可能为4N;
(2)当在B处施加垂直于杠杆向下的力时,动力臂为4L,此时动力臂最大,所用的力最小。
由杠杆平衡条件可得:FALA=FBLB,
即:6N×2L=FB×4L,
解得:FB=3N;
当作用在B处的力与杠杆不垂直时,动力臂小于4L,由杠杆平衡条件可知,此时B处的作用力大于3N;因此,要使杠杆平衡,作用在B处的力FB≥3N;
可见,要使杠杆在水平位置平衡,在B、C两点都可以,并且施加的力都大于或等于3N,故C正确、ABD错。
【答案】C。
6.【解析】解:过O点作FA作用线的垂线段,即FA的力臂;如图所示:
因为FB的方向与OA垂直,所以FB对应的力臂为OB;显然FA的方向与OA不垂直;从图中可知,FA的力臂为OC,并且OC小于OA,故FA×OC=FB×OB;
因为OA大于OC,因此FA×OA>FB×OB,故D正确。
【答案】D。
7.【解析】解:设一个钩码的重为G,一个格为L,则原来杠杆:4G×3L=3G×4L,处于平衡状态,
现在在两侧各去掉一个钩码后,左边=3G×3L,右边=2G×4L,左边的力和力臂的乘积大,杠杆不再平衡,并且左端下降。
【答案】C。
8.【解析】解:从支点到力的作用线的距离叫力臂,
在杠杆两侧挂钩码,由于重力的方向是竖直向下的,力臂在杠杆上可以直接读出,
当用弹簧测力计拉,若弹簧测力计倾斜时,拉力不再与杠杆垂直,这样力臂会发生变化,相应变短,
根据杠杆的平衡条件,力会相应增大,才能使杠杆仍保持平衡,
这样做实验可以加深学生对力臂的正确认识。
【答案】A。
9.【解析】解:杠杆的力臂如图所示:
由杠杆的平衡条件得:GALA=GBLB
从图中可以看出力臂LA>LB,
所以物体的重力GA<GB。
【答案】C。
10.【解析】解:由图知,杠杆此时处于平衡状态,L左>L右,当物体下方分别加挂一个同规格的砝码时,两边力和力臂的乘积都会增加,设增加钩码的重力为G,左边的力臂是L左,右边的力臂是L右,则左边力和力臂的乘积的增量是:
左边=G×L左,
右边=G×L右,
由于L左>L右,
所以左边增大的力和力臂的乘积较大,所以杠杆不平衡,将向左倾斜;
【答案】C。
11.【解析】解:∵当天平平衡时,右盘放有两个甲球,左盘放有三个乙球,
∴2G甲L左=3G乙L右,
天平是等臂杠杆,L左=L右,
从而可知,2G甲=3G乙,
所以,,
又∵物体的重力跟物体的质量成正比,
∴,
而甲、乙两球的大小相等,
∴。
【答案】C。
12.【解析】解:A、天平的动力臂等于阻力臂,是典型的等臂杠杆,故A错误;
B、使用钢丝钳的剪铁丝时,是为了省力,并且动力臂大于阻力臂,是省力杠杆,故B正确;
C、使用镊子是为了省距离,并且动力臂小于阻力臂,所以镊子是费力杠杆,故C错误;
D、使用钓鱼竿是为了省距离,并且动力臂小于阻力臂,所以钓鱼竿是费力杠杆,故D错误。
【答案】B。
13.【解析】解:A、瓶口起子在使用过程中,动力臂大于阻力臂,是省力杠杆,费距离,故A不合题意;
B、镊子在使用过程中,动力臂小于阻力臂,是费力杠杆,省距离,故B符合题意;
C、羊角锤在使用过程中,动力臂大于阻力臂,是省力杠杆,费距离,故C不合题意;
D、动滑轮在使用过程中,是动力臂等于阻力臂2倍的杠杆,省一半力,多移动一半的距离,故D不合题意;
【答案】B。
14.【解析】解:如下图所示:
在抬起铁棒的过程中,A为支点,阻力F2不变(即铁棒的重力),F与铁棒始终垂直,则动力臂L1不变;由于铁棒位置的变化,导致了阻力臂L2在变小,根据杠杆的平衡条件可得:FL1=F2L2可知,L1、F2都不变,L2变小,所以F也在变小。
【答案】A。
15.【解析】解:由图可知,动力F的力臂LF始终保持不变,物体的重力G始终大小不变,在杠杆从竖直位置向水平位置转动的过程中,重力的力臂LG从零逐渐增大,由F×LF=G×LG可得,LF和G不变时,当LG增大时,动力F一直增大。
【答案】A。
16.【解析】解:杠杆的支点为O,作出动力的力臂OC,如下图1所示:轻质硬直杠杆不计其重力,故阻力为G;在B点施加一个方向始终与杠杆成a角度的动力F,故动力臂OC=cosα×OB,保持不变,在杆从竖直位置匀速转动到水平位置的过程中,阻力臂l2变化为范围为0﹣OA,如图2、3所示:
根据杠杆的平衡条件Fl1=Gl2,即F×OC=Gl2,
动力F,
因动力臂OC不变,阻力臂在逐渐变大,动力F始终在变大,A正确,B错误;
因阻力臂l2变化为范围为0﹣OA,当动力臂OC大于阻力臂时,为省力杠杆;
当动力臂OC小于阻力臂时,为费力杠杆;故CD错误。
【答案】A。
17.【解析】解:
勺子处于平衡状态,由图可知,右侧部分重心离支点O较近,故力臂OF较小,左侧部分重心离支点O较远,故力臂OE较大;
根据杠杆平衡条件G1×OE=G2×OF,左侧勺子重力G1小、右侧重力G2大,
即:G1<G2。
【答案】B。
18.【解析】解:根据分析做出图示(如右);
以D为支点,动力臂 L1=AD=AB+BC+CD=1.5m+0.3m+0.2m=2m,阻力臂 L2=CD=0.2m;
由杠杆的平衡条件:F1L1=F2L2,得:
F1×2m=1500N×0.2m,即:F1=150N。
【答案】D。
19.【解析】解:
A、由图知吊臂在力的作用下绕固定点O转动,是一个杠杆,故A正确;
B、如下图,画出动力臂和阻力臂,由图可知,动力臂L1小于阻力臂L2,根据杠杆平衡条件,动力大于阻力,是费力杠杆,但可以省距离;故B错误。
C、吊车吊起货物的过程中,阻力G不变,阻力臂减小,动力臂不变(因为支持力始终与吊臂垂直),由杠杆平衡条件可知,动力减小,即支持力逐渐变小。故C错误。
D、杠杆是一种机械,使用任何机械都不省功。故D错误。
【答案】A。
20.【解析】解:
如图所示,踮脚时,脚掌与地面接触的地方是支点,小腿肌肉对脚的拉力向上,从图中可知动力臂大于阻力臂,是省力杠杆;所以②③正确,C正确,ABD错误。
【答案】C。
二.作图题(共3小题)
21.【解析】解:从支点O分别向F1和F2作垂线,垂线段的长度分别是两个力的力臂。如图所示:
22.【解析】解:找到支点O及F2的作用线,从支点开始向力的作用线作垂线,并标出力臂,如图所示:
23.【解析】解:从支点O作动力作用线F1作垂线段,锤线段的长度即为动力臂L1;如图所示:
三.实验探究题(共2小题)
24.【解析】解:(1)为了便于从杠杆上直接读取力臂,在进行实验时应该使杠杆在水平位置平衡;
(2)杠杆平衡条件为:F1l1=F2l2。
由杠杆平衡条件得:1.5N×0.1m=1N×L2,
得:l2=0.15m;
(3)A.铁架台自身的重力足够大目的使杠杆稳定,但对杠杆的平衡无影响,故A符合题意;
B.单个钩码的重力不完全相等,则多个钩码总重力无法确定,对实验结果有影响,故B不符合题意;
C.悬挂钩码的绳套重力偏大,会对力的真实值有影响,故C不符合题意;
D.杠杆与转轴之间的摩擦偏大会影响杠杆的灵敏,对测量结果造成误差,故D不符合题意,
故选A。
(4)设一个钩码的重力为G,杠杆一个格的长度为L,根据杠杆平衡条件可知,杠杆右侧F3L3+F2L2=2G×2L+2G×4L=12GL;杠杆左侧F1L1=4G×3L=12GL,故左侧等于右侧,故F3L3+F2L2=F1L1。
【答案】(1)水平;(2)0.15;(3)A;(4)F3L3+F2L2。
25.【解析】解:
(1)只有一次实验总结实验结论是不合理的,一次实验很具有偶然性,要多进行几次实验,避免偶然性。
(2)如图乙示装置进行探究,杠杆的重心没有通过支点,杠杆的自重对杠杆平衡有影响;
(3)杠杆处于静止状态或匀速转动状态都叫杠杆平衡,所以小海的说法是对的;
力臂等于支点到力的作用线的距离,在小红的实验方案中,当杠杆在水平位置平衡时,力的方向与杠杆垂直,力臂可以从杠杆标尺刻度上直接读出来。而小海实验方案中的力臂不便于测量,所以,小红的实验方案好。
(1)不合理,有偶然性不能得出普遍规律;
(2)杠杆自重对实验有影响;
(3)对;方便直接测出力臂。
四.计算题(共3小题)
26.【解析】解:
由题知,动力F1=10N,阻力F2=20N,动力臂l1=0.2m,
由杠杆平衡条件F1l1=F2l2有:
10N×0.2m=20N×l2,
解得:l2=0.1m。
答:阻力臂l2为0.1m。
27.【解析】解:若将该同学视为杠杆,其支点在O,杠杆在重力和地面对手的支持力的共同作用下保持平衡,重力的作用点在O点,方向竖直向下,地面对手的支持力的作用点在手上,方向垂直于手掌向上,如图所示:
由图可知,动力臂L1=0.9m+0.6m=1.5m,
阻力臂L2=0.9m,阻力等于重力F2=G,
由杠杆平衡条件可得:F1L1=F2L2
300N×1.5m=F2×0.9m,G=F2=500N。
答:该同学的重力G为500N。
28.【解析】解:
(1)如图所示,连接OB,当动力F的方向与OB垂直时,动力臂L1=OB最长,最省力。
(2)由题知,AO=BC=4cm,OC=3cm,
所以:L2=AO=4cm,
L1=OB5cm,
由FL1=GL2,即最小的动力:
F36N。
【答案】(1)见上图;(2)该最小力F的大小为36N
