第十二章探究欧姆定律复习

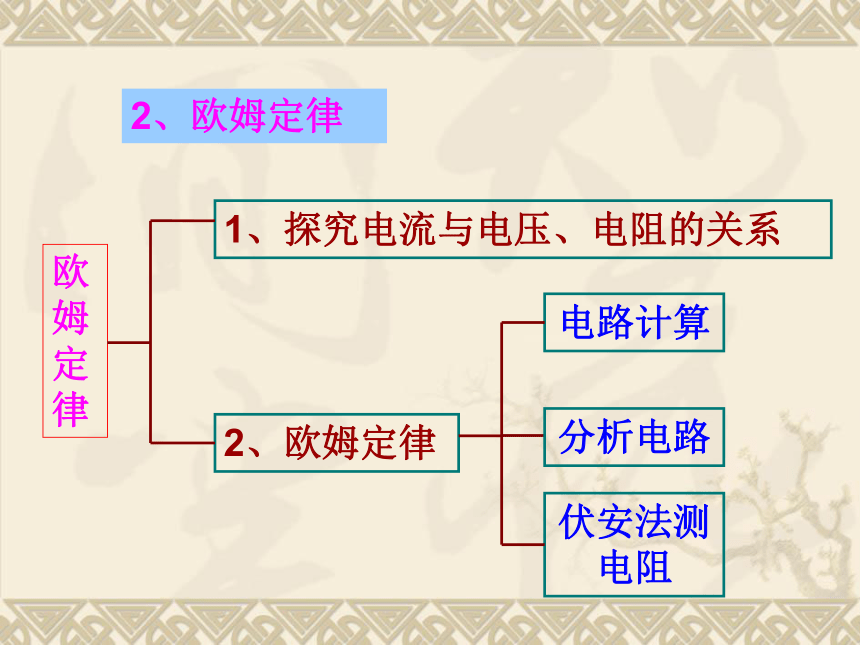

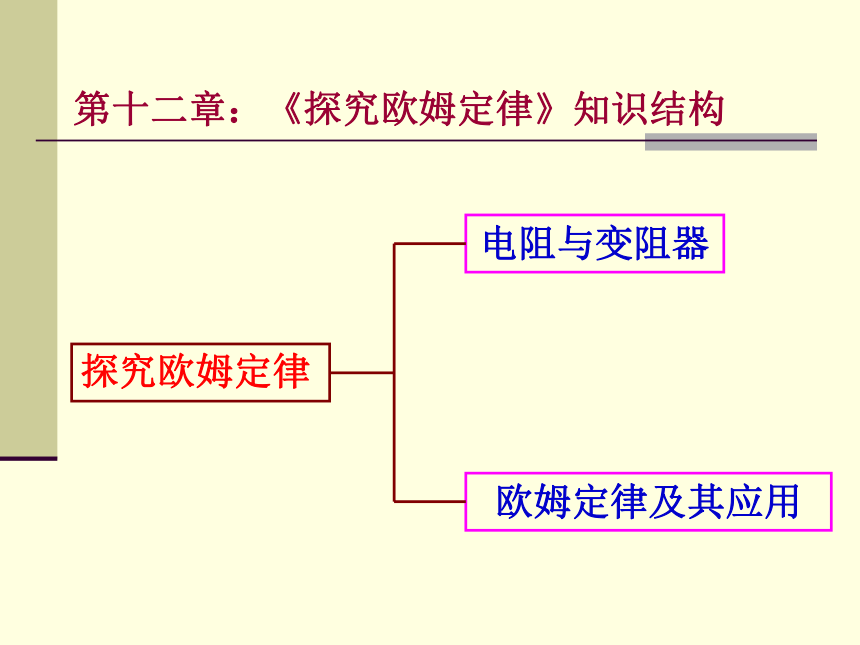

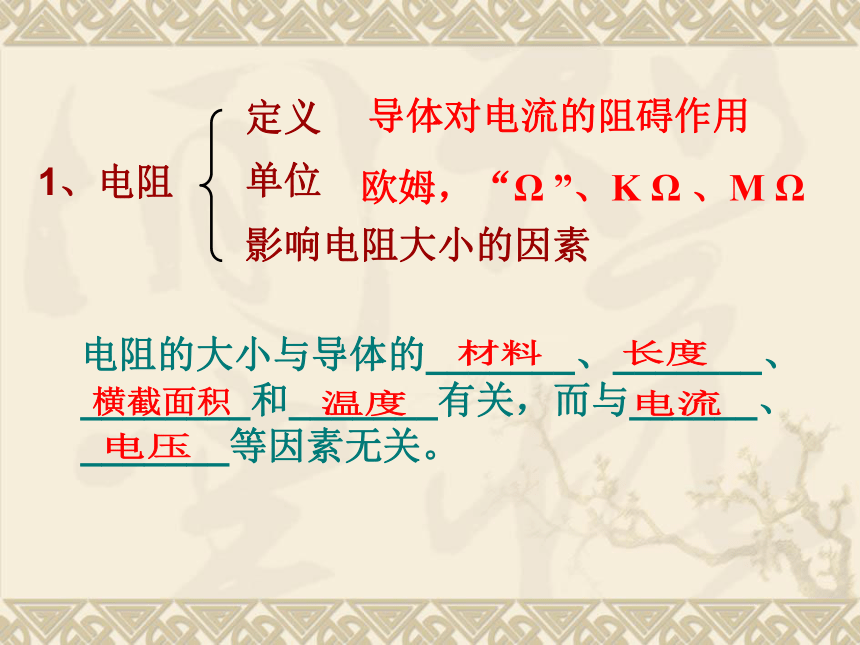

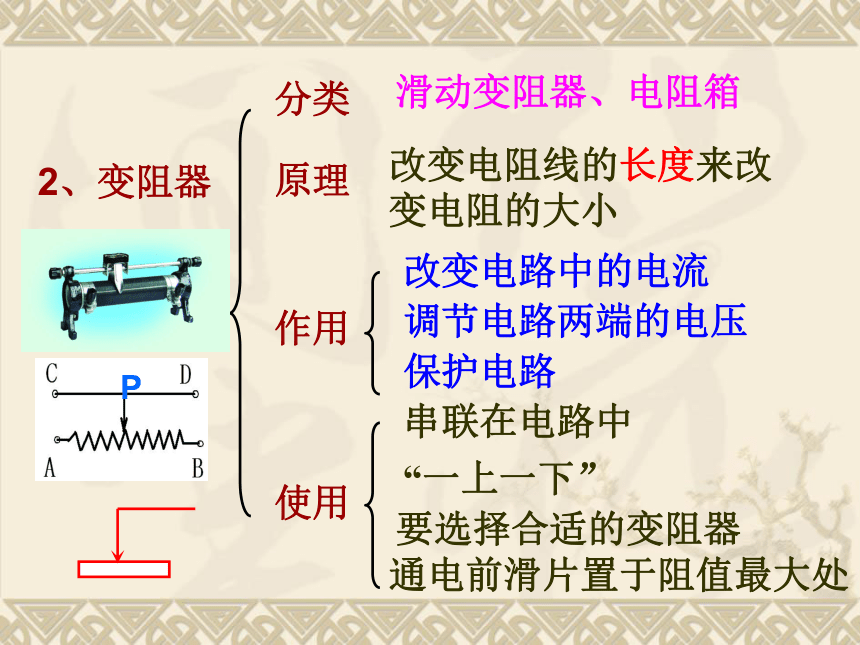

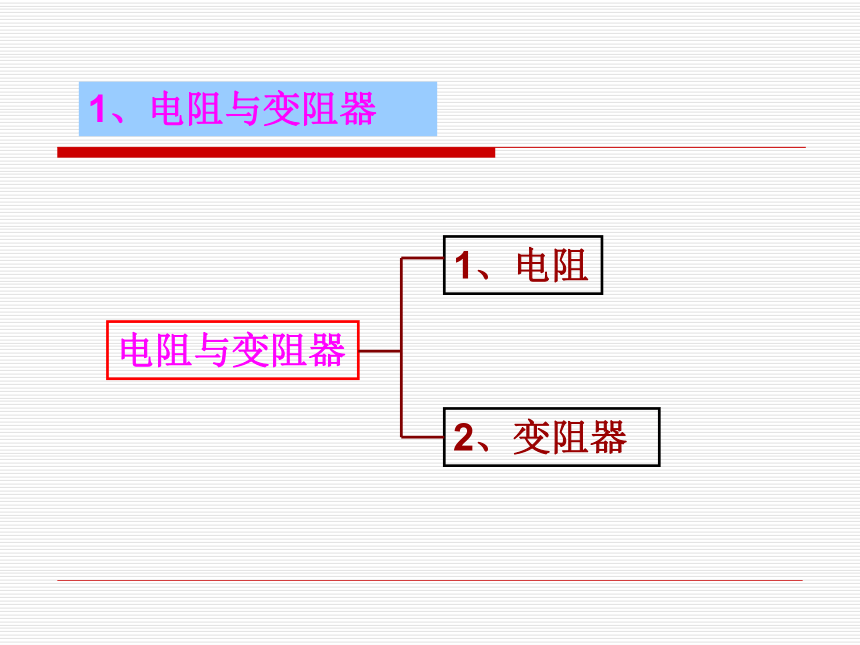

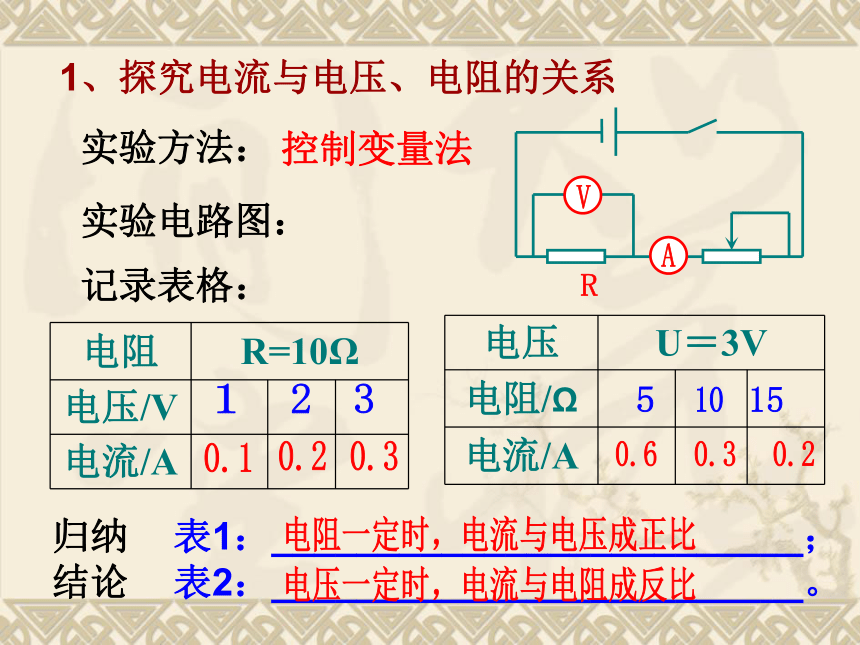

课件24张PPT。探究欧姆定律复习课件第十二章：探究欧姆定律电阻与变阻器欧姆定律及其应用第十二章：《探究欧姆定律》知识结构电阻与变阻器1、电阻2、变阻器1、电阻与变阻器导体对电流的阻碍作用欧姆，“Ω ”、K Ω 、M Ω 电阻的大小与导体的_______、_______、________和_______有关，而与______、_______等因素无关。材料长度横截面积温度电流电压滑动变阻器、电阻箱改变电阻线的长度来改变电阻的大小2、欧姆定律1、探究电流与电压、电阻的关系实验电路图：实验方法：记录表格：表1：_________________________；

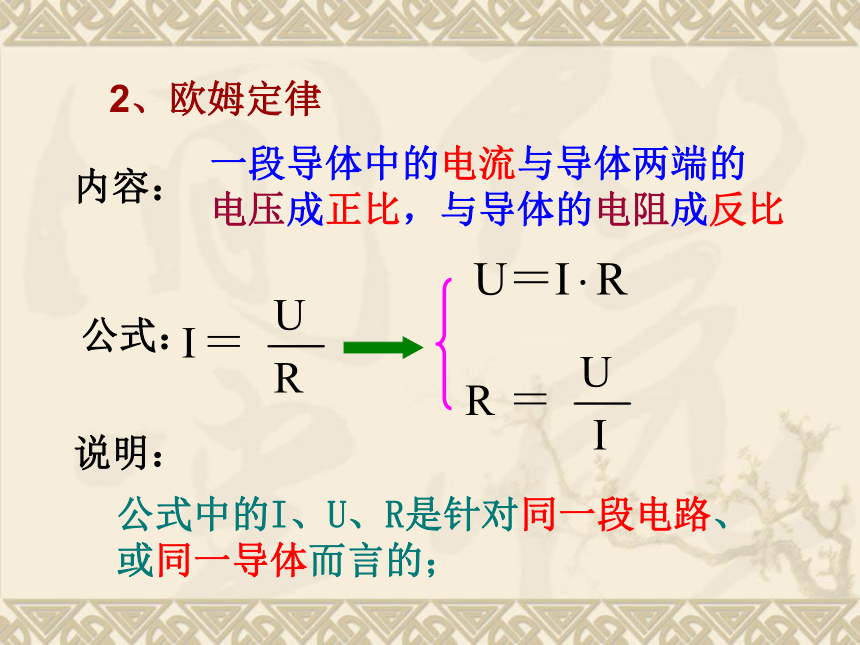

表2：_________________________。控制变量法归纳结论电阻一定时，电流与电压成正比电压一定时，电流与电阻成反比2、欧姆定律内容：公式：说明：一段导体中的电流与导体两端的

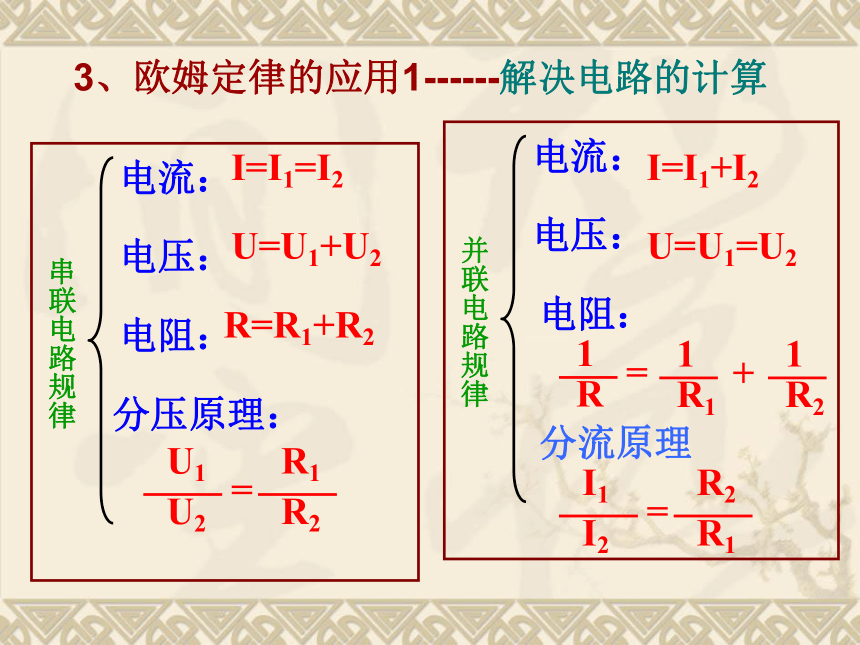

电压成正比，与导体的电阻成反比公式中的I、U、R是针对同一段电路、或同一导体而言的；3、欧姆定律的应用1------解决电路的计算I=I1=I2U=U1+U2R=R1+R2I=I1+I2U=U1=U2分流原理短路时电流的路径及危害：请你根据欧姆定律分析短路会造成什么样的危害？
短路时电流在电阻极小的导线中流动(电压不变) ,所以电流很大家庭电路中的短路用电器被短路L1L21、直接利用欧姆定律计算电流、电压或电阻。
2、将欧姆定律和串、并联电路规律计算电流、
电压和电阻。
如R1、 R2串联接在总电压为U总的电源上利用欧姆定律等计算的常见题型涉及的物理量有：
R1两端的电压U1
通过R1的电流I1
R1的电阻值R1
R2两端的电压U2
通过R2的电流I2
R2的电阻值R2
电路的总电流I
电路的总电压U总

如图所示，电源电压为12V，保持不变。电阻R1=20欧， 电键SA闭合后，电流表示数为0.2A。问：R1两端的电压多大？电阻R2的阻值多大？
已知：U总=12V R1=20Ω I= 0.2A
求：U1、 R2

分析：要求U1，根据欧姆定律：U1=I1R1，必须知道I1和R1，R1是已知的，而根据串联电路电流规律I1=I= 0.2A，
所以U1=I1R1 = 0.2A×20Ω = 4V
已知：U总=12V R1=20Ω I= 0.2A
求：U1、 R2
分析:要求R2的阻值,根据欧姆定律： R2=U2/I2,必须知道U2和I2,同样, I2=I = 0.2A，而根据串联电路电压规律U2=U总-U1 =12V-4V =8V
所以:R2=U2/I2 =8V/ 0.2A =40Ω3、欧姆定律的应用2------分析动态（变化）电路如图所示，闭合开关，当滑动变阻器的滑片P向右移时，试分析电路中各电表示数的变化情况A变小，V变小A变小，V变大注意:抓住题中不变的量，如电源电压不变，定值电阻阻值不变。如图，电源电压不变，闭合开关，滑片P向右
移，电流表和电压表示数如何变化？滑片P右移滑动变阻器R2连入电路的阻值变大串联总电阻R总变大电流表示数
变小电压表示数
变小∵ U1=IR1滑动变阻器的AP段与电
阻R1串联如图所示，试分析在开关S闭合的瞬间，电路中各电表示数的变化情况A变大，V变大A变大，V不变，A1不变3、欧姆定律的应用3------伏安法测电阻1、伏安法的原理是什么？2、伏安法测量电阻需要哪些器材？3、实验电路：4、滑动变阻器的作用？5、实验记录表格？6、评估：要不要求平均值？一段均匀导线长为1m，现将其均匀拉长为2m，则拉长后的导线的电阻会_____（填“增大、减小或不变），这是因为_________________________。增大导体的长度增大，同时横截面积减小如图，当滑动变阻器的滑片P向左移时，电路中的电阻将＿＿＿＿，电流表的示数将＿＿＿＿＿，灯泡的亮度将_________减小变大变亮一只灯泡正常发光时两端的电压是6V,电阻是12Ω,现只有一个9V的电源,欲使灯泡正常发光,应该怎样做?如图，电阻R1=15Ω，两只电流表的示数分别是0.5A、 0.2A ，求：
（1）通过R2的电流；
（2）电源电压U；
（3） R2的阻值；
（4）电路的总电阻R某小组测量小灯泡的电阻，设计的电路图中有1处错误：（1）请你将错误之处圈出来，并改正在原图上；（2）然后按照改正好的电路图，将没有完成的实物图连接好。 A如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？
