第1节 电能 电功
第十八章 电功率

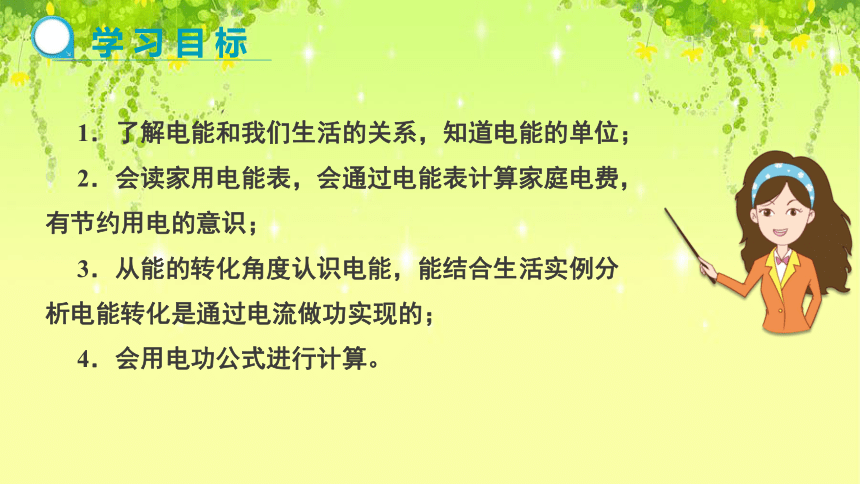

1．了解电能和我们生活的关系，知道电能的单位；
2．会读家用电能表，会通过电能表计算家庭电费，有节约用电的意识；
3．从能的转化角度认识电能，能结合生活实例分析电能转化是通过电流做功实现的；
4．会用电功公式进行计算。
学 习 目 标
我们一直在学习电学知识。但说到电，其实我们最熟悉的还是家庭用电和每月要交多少电费。请同学们讨论并回答：你的家庭用什么样的仪器测量用了多少度电？每月或每年你家需要交多少电费？
同学们都能了解自己家庭测量用电的仪器，很好！那么到底如何读出一段时间内家庭用了多少度电？一度电到底能干什么 在这一节课里，我们将一起来学习这方面的知识。
……
新 课 引 入

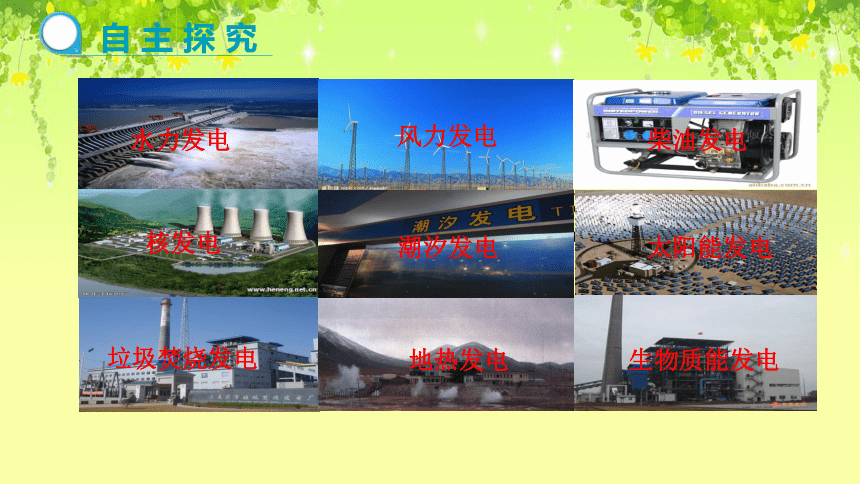

电能从哪来
生物质能发电
垃圾焚烧发电
地热发电
柴油发电
太阳能发电
水力发电
风力发电
核发电
潮汐发电
自 主 探 究

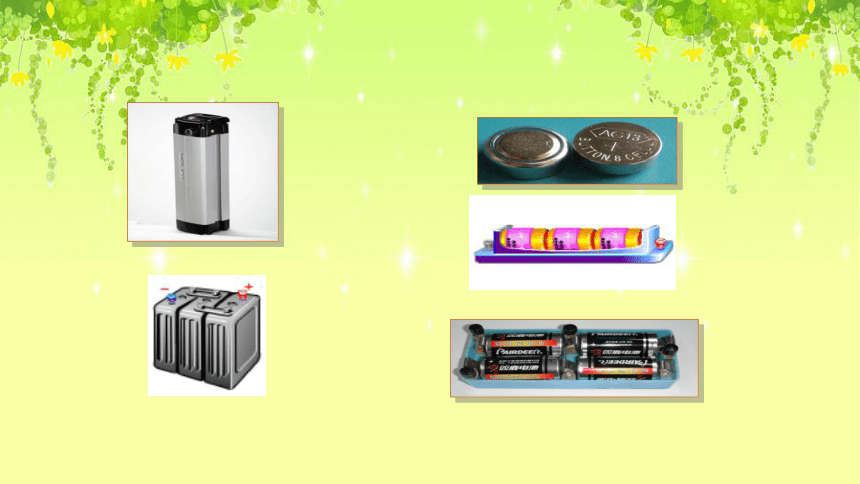

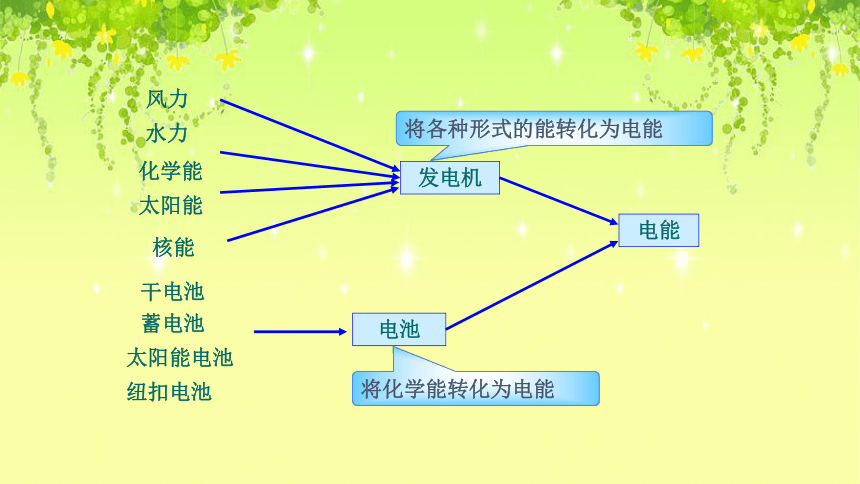

发电机
干电池
蓄电池
太阳能电池
纽扣电池
电池
电能
风力
水力
化学能
太阳能
核能
将各种形式的能转化为电能
将化学能转化为电能
电能做了什么
电能→机械能
电能→机械能（内能）
电能→内能
电能→光能
电能→内能
电能→机械能

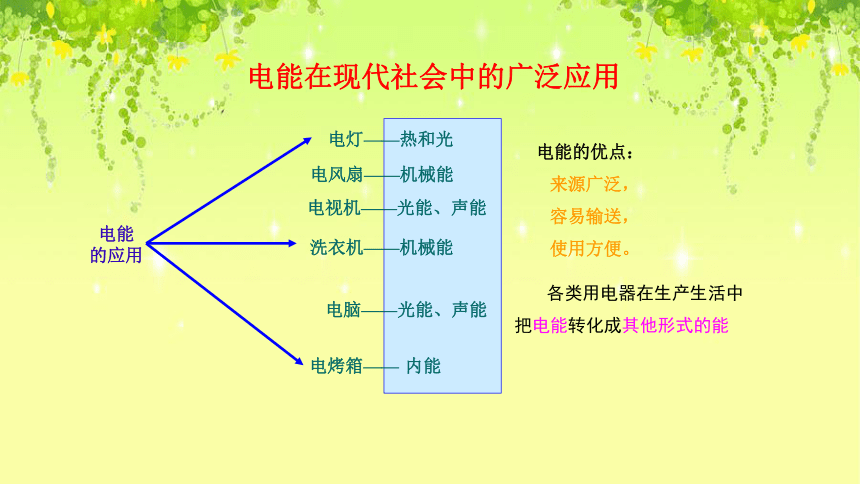

电能在现代社会中的广泛应用
电灯——热和光
电视机——光能、声能
电风扇——机械能
洗衣机——机械能
电脑——光能、声能
电烤箱—— 内能
电能
的应用
各类用电器在生产生活中把电能转化成其他形式的能
电能的优点：
来源广泛，
容易输送，
使用方便。

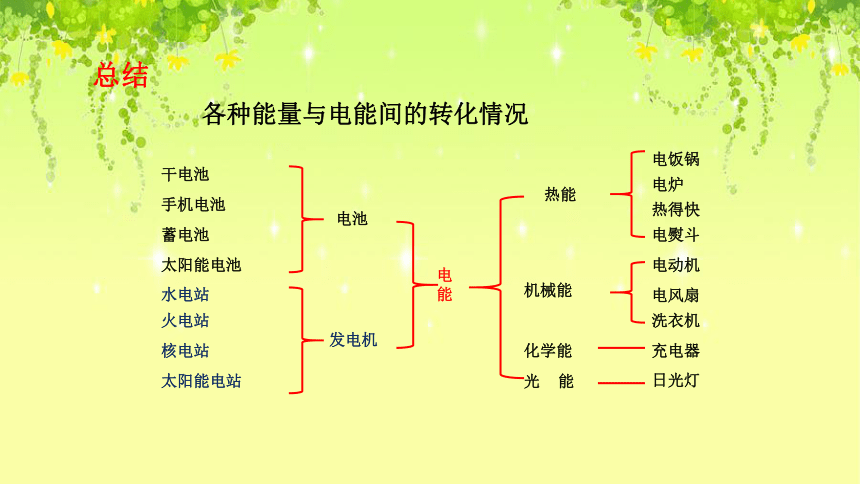

各种能量与电能间的转化情况
干电池
手机电池
蓄电池
太阳能电池
电池
水电站
火电站
核电站
太阳能电站
发电机
电能
电饭锅
电炉
电熨斗
热得快
电动机
电风扇
洗衣机
充电器
日光灯
热能
机械能
化学能
光 能
总结
　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
一、电能
　二、电能的计量
1.电能表（电度表）的作用
测量用电器在一段时间内消耗多少电能的仪表。
●“220 V” 表示
这个电能表应该在
220 V的电路中使用。
2．电能表几个重要的参数
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/（kW · h）”表示接在这个电能表上的用电器，每消耗 1 kW · h的电能，电能表上的转盘转过 600 转。
3．电能表的读数
红色框里的数字是小数点后面的数字
单位：kW h（度）
1．方法：电能表的计数器上前后两次读数之差，就是这段时间内用电的度数。
2．实际生活中，读数常常只读整数，不计小数。
有一种电子式单向电能表已开始使用，其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示．
电子式
表示每消耗1kW·h的电能，指示灯闪烁3200次
小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3 2 8 7 5
3 3 9 4 5
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
解析：
练一练
1 kW · h 的作用
采掘原煤 约100 kg
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
电炉炼钢约1.6 kg
电车行驶 约0.85 km
灌溉农田约 330 m2
洗衣机工作约 2.7 h
电脑工作约 5 h
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
1．电能转化为其他形式的能的过程就是电流做功的过程。
有多少电能发生了转化就说电流做了多少功。
2．计算电流做的功：
W=UIt
W ——焦（J）
t ——秒（s）
I ——安（A）
U ——伏 （V）
公式：
电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
三、电功
　　1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解：
90 mA=0.09 A 5 h=5×3 600 s=18 000 s
W=UIt =220 V×0.09 A×18 000 s=356 400 J
356 400 J = kW·h =0.099 kW·h
这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。
练一练
　　2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，安时容量为750 mA·h。它充满电后所储存的电能是_______J。
It
解析：
　　电池参数有：电压和安时容量(mA·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
3．有关电功计算的导出公式
W = UIt
I =
U
R
W = I2Rt
W =
U2
R
t
仅仅适用于纯电阻用电器
课 堂 小 结
课 堂 练 习
C
C
A
A
2.1×1011
5.8×104
106
0.5
1.8×106
