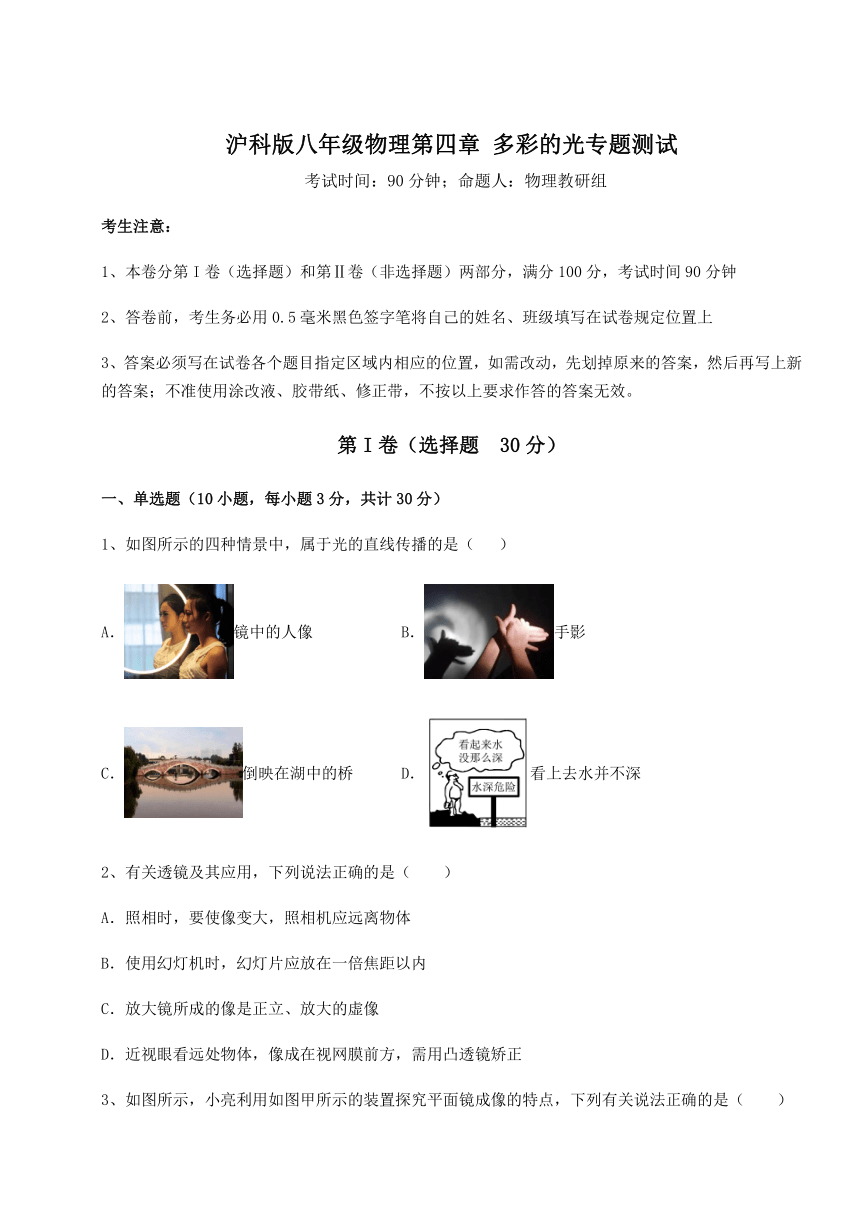

2022年必考点解析沪科版八年级物理第四章 多彩的光专题测试试题（含解析）

沪科版八年级物理第四章 多彩的光专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的四种情景中，属于光的直线传播的是（ ）
A．镜中的人像 B．手影
C．倒映在湖中的桥 D．看上去水并不深
2、有关透镜及其应用，下列说法正确的是（　　）
A．照相时，要使像变大，照相机应远离物体
B．使用幻灯机时，幻灯片应放在一倍焦距以内
C．放大镜所成的像是正立、放大的虚像
D．近视眼看远处物体，像成在视网膜前方，需用凸透镜矫正

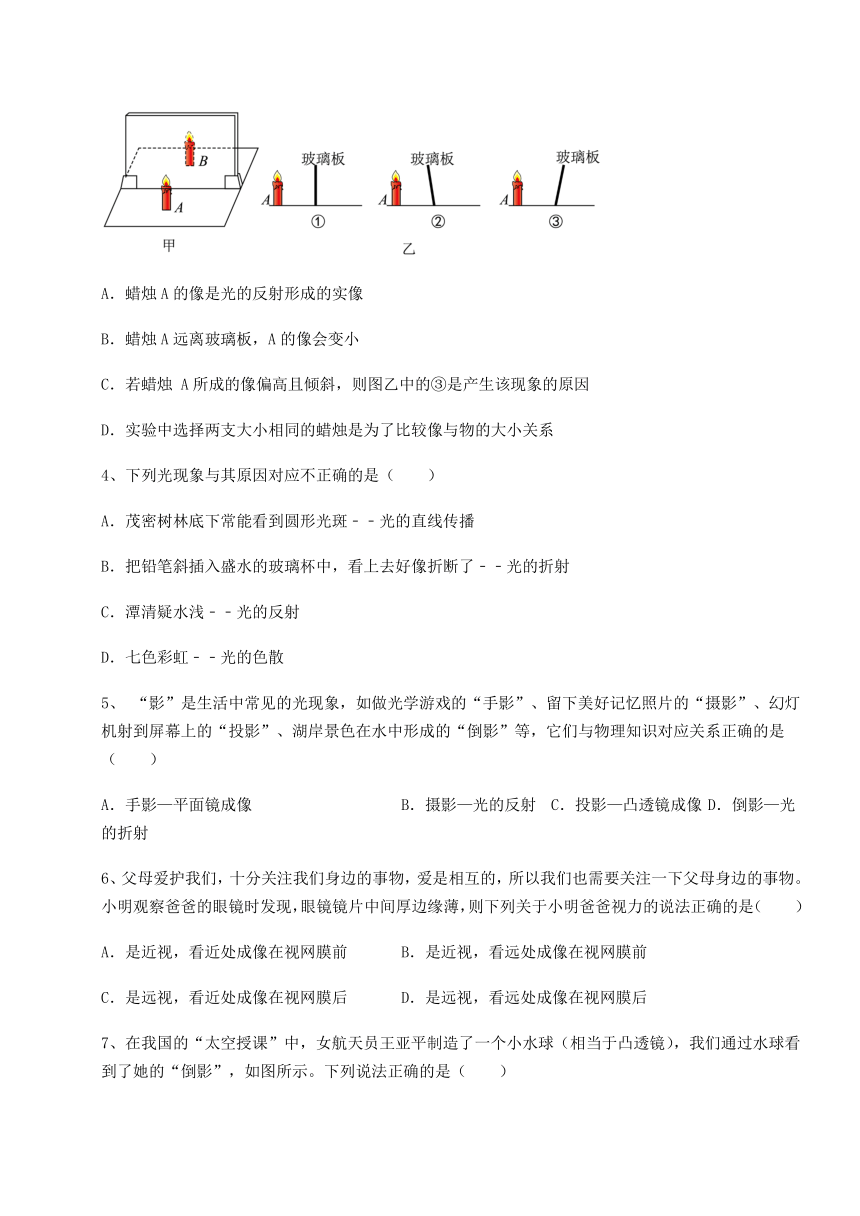

3、如图所示，小亮利用如图甲所示的装置探究平面镜成像的特点，下列有关说法正确的是（　　）
A．蜡烛A的像是光的反射形成的实像
B．蜡烛A远离玻璃板，A的像会变小
C．若蜡烛 A所成的像偏高且倾斜，则图乙中的③是产生该现象的原因
D．实验中选择两支大小相同的蜡烛是为了比较像与物的大小关系
4、下列光现象与其原因对应不正确的是（　　）
A．茂密树林底下常能看到圆形光斑﹣﹣光的直线传播
B．把铅笔斜插入盛水的玻璃杯中，看上去好像折断了﹣﹣光的折射
C．潭清疑水浅﹣﹣光的反射
D．七色彩虹﹣﹣光的色散
5、 “影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，它们与物理知识对应关系正确的是（　　）
A．手影—平面镜成像 B．摄影—光的反射 C．投影—凸透镜成像 D．倒影—光的折射
6、父母爱护我们，十分关注我们身边的事物，爱是相互的，所以我们也需要关注一下父母身边的事物。小明观察爸爸的眼镜时发现，眼镜镜片中间厚边缘薄，则下列关于小明爸爸视力的说法正确的是（　　）
A．是近视，看近处成像在视网膜前 B．是近视，看远处成像在视网膜前
C．是远视，看近处成像在视网膜后 D．是远视，看远处成像在视网膜后

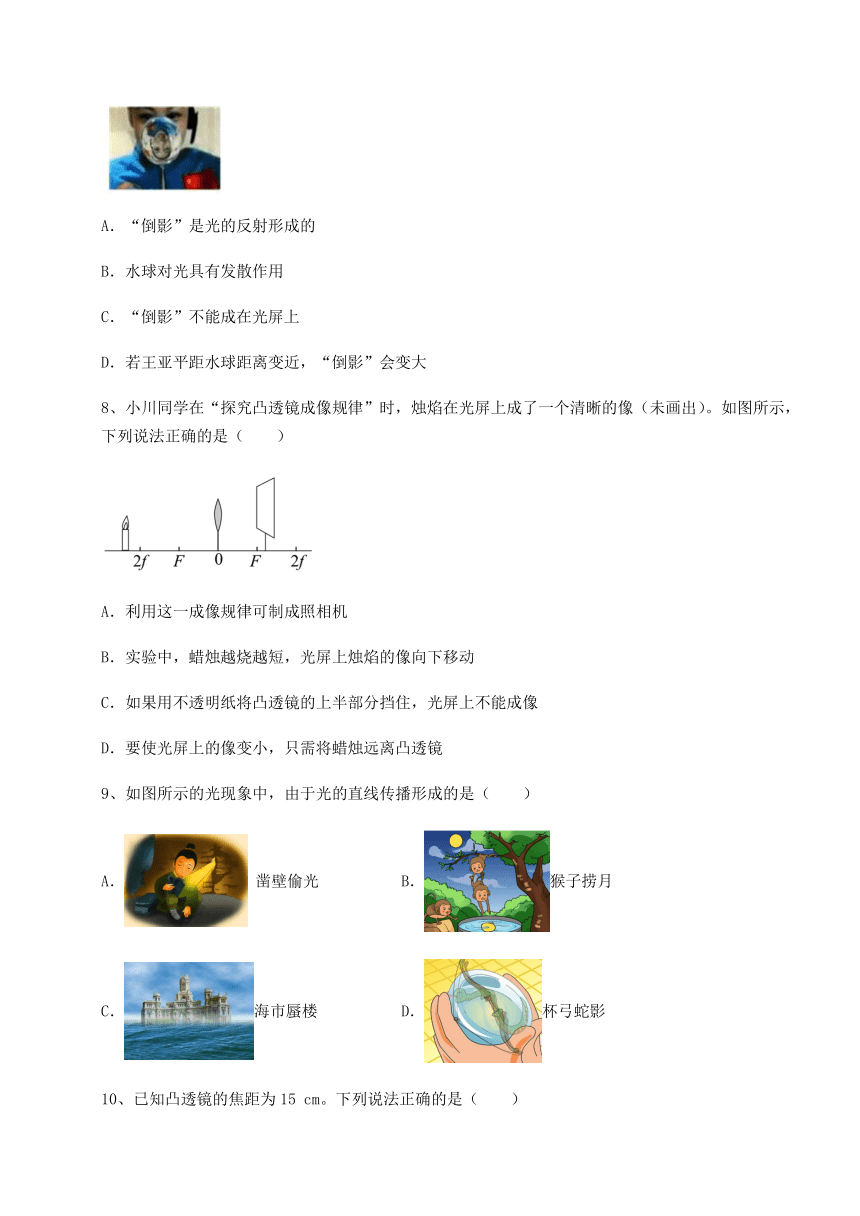

7、在我国的“太空授课”中，女航天员王亚平制造了一个小水球（相当于凸透镜），我们通过水球看到了她的“倒影”，如图所示。下列说法正确的是（　　）
A．“倒影”是光的反射形成的
B．水球对光具有发散作用
C．“倒影”不能成在光屏上
D．若王亚平距水球距离变近，“倒影”会变大
8、小川同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像（未画出）。如图所示，下列说法正确的是（　　）
A．利用这一成像规律可制成照相机
B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动
C．如果用不透明纸将凸透镜的上半部分挡住，光屏上不能成像
D．要使光屏上的像变小，只需将蜡烛远离凸透镜
9、如图所示的光现象中，由于光的直线传播形成的是（ ）
A． 凿壁偷光 B．猴子捞月
C．海市蜃楼 D．杯弓蛇影

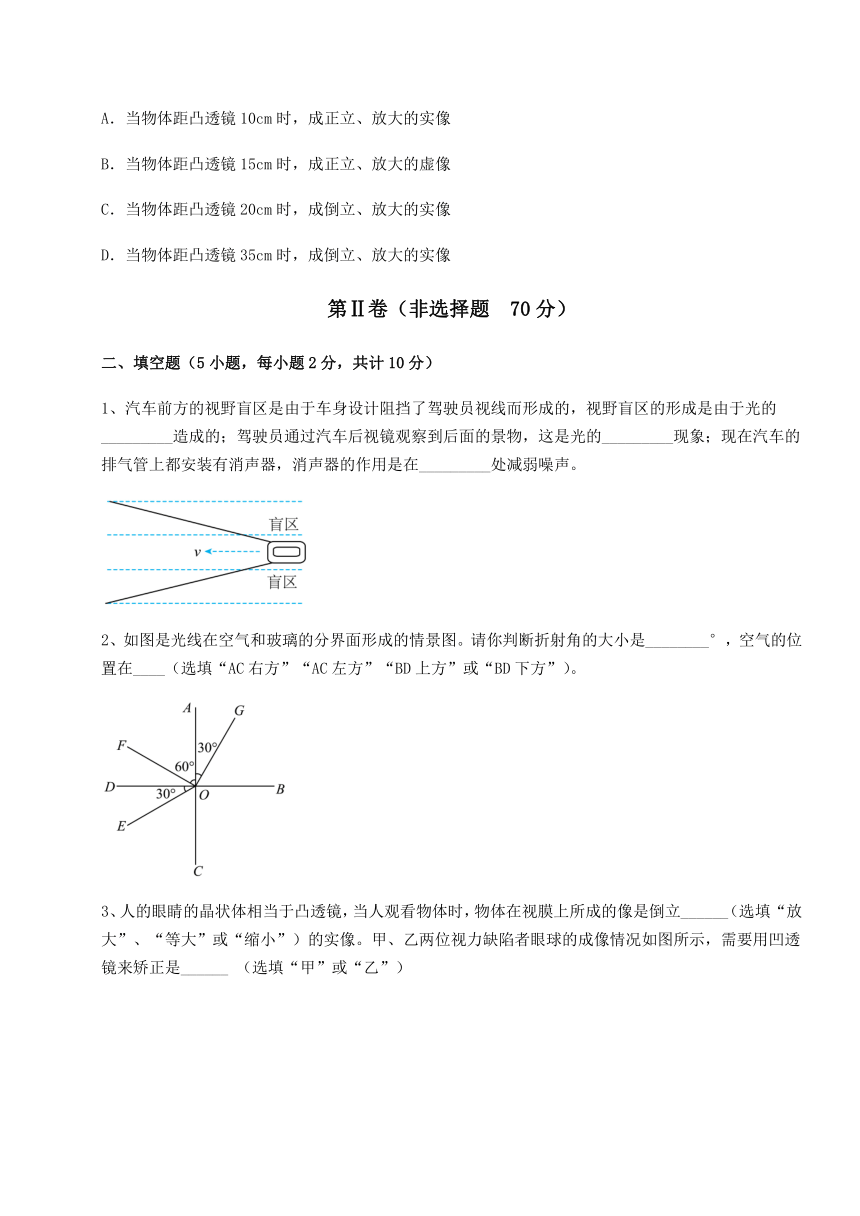

10、已知凸透镜的焦距为15 cm。下列说法正确的是（　　）
A．当物体距凸透镜10cm时，成正立、放大的实像
B．当物体距凸透镜15cm时，成正立、放大的虚像
C．当物体距凸透镜20cm时，成倒立、放大的实像
D．当物体距凸透镜35cm时，成倒立、放大的实像
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题2分，共计10分）
1、汽车前方的视野盲区是由于车身设计阻挡了驾驶员视线而形成的，视野盲区的形成是由于光的_________造成的；驾驶员通过汽车后视镜观察到后面的景物，这是光的_________现象；现在汽车的排气管上都安装有消声器，消声器的作用是在_________处减弱噪声。
2、如图是光线在空气和玻璃的分界面形成的情景图。请你判断折射角的大小是________°，空气的位置在____（选填“AC右方”“AC左方”“BD上方”或“BD下方”）。
3、人的眼睛的晶状体相当于凸透镜，当人观看物体时，物体在视膜上所成的像是倒立______（选填“放大”、“等大”或“缩小”）的实像。甲、乙两位视力缺陷者眼球的成像情况如图所示，需要用凹透镜来矫正是______ （选填“甲”或“乙”）
4、如图是拱桥和它在水中“倒影”的照片，水中“倒影”是由于光的_______形成的_______像（选填“虚”或“实”）。
5、如图所示，一束光AO斜射到平面镜M1，经M1、M2反射后，沿原路径OA反射回去，已知两平面镜的夹角为60°，则入射角为______。
三、计算题（5小题，每小题8分，共计40分）
1、一个人站在竖直放置的平面镜前5m处，他的像距离平面镜 _______ m。若他以1m/s的速度向平面镜走动，经过2s，像到人的距离是_________；
2、激光测距技术广泛应用在人造地球卫星测控，大地测量等方面；激光测距仪向目标发射激光脉冲束，接受返回来的激光束，测出激光往返所用的时间，就可以算出所测天体与地球之间的距离；现用激光测距仪测量月球、地球之间距离；已知一束激光从发出并射向月球，大约经过2.56s反射回来；（已知光速为）
（1）可以用声波代替激光测量地球到月球之间的距离吗？为什么？
（2）地球到月球的距离大约是多少千米？
3、如图所示，蜡烛从距凸透镜外的A点出发，沿主光轴经B、C到达D点，当它移动到B 点时，所成的像正好与烛焰等大，已知AB=BC=CD=10厘米，在如图中简略地画出蜡烛在A点时所成的像．
4、小明站在桥上，可以看见远处河边上一个妇女在用棒槌拍衣服，但是每当她高举起棒槌时，小明却听见了拍打衣服的清脆声，这是什么原因？假设她每秒拍两次，洗衣服处距桥大约多远？
5、如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。
四、实验探究（2小题，每小题10分，共计20分）
1、小明学习了凸透镜的知识以后，做了以下的实验探究：
（1）如图甲所示是凸透镜成实像时像距v和物距u的关系图象，分析图象可知此凸透镜的焦距是______cm；
（2）如图乙所示，小明用此凸透镜探究凸透镜成像的规律。如果蜡烛与凸透镜的位置不变，要想在光屏上得到清晰地像，需要将光屏向______（选填“左”或“右”）移动，调整之后，光屏上将会出现一个倒立、______（选填“放大”或“缩小”）的像。生活中的______（选填“放大镜”“照相机”或“投影仪”）就是应用这个成像原理制成的；
（3）如果将蜡烛向右移动，为使光屏上获得清晰的像，则需要将光屏适当向______（选填“左”或“右”）移动。当蜡烛位于42cm刻度线处时，光屏上______（选填“仍能”或“不能”）出现蜡烛的像；
（4）在成实像时，随着蜡烛越烧越短，光屏上像的位置将会偏______（选填“高”或“低”）一些，如果想让像仍然出现在光屏中心，则需要将凸透镜适当向______（选填“上”或“下”）调节。
2、某同学做“探究凸透镜成像规律”的实验，利用光具座以及蜡烛、凸透镜、光屏等器材，所选凸透镜的焦距 f=10cm。
（1）实验时，首先在光具座上如图甲所示放置实验器材，随后对其进行调整，调节三者的中心位于凸透镜的______上；
（2）当烛焰离凸透镜 30cm 时，在如图位置的光屏上得到一个清晰的烛焰的像，这个像的成像原理与______（选填“放大镜”、“投影仪”、“照相机”）相同。他若将蜡烛稍微向透镜靠近少许，则他应将光屏向______（选填“左”或“右”）移动，才能再次在光屏上成清晰的像。
（3）若在蜡烛和凸透镜之间放置一个眼镜，如图乙所示，光屏上的像变得模糊，向远离透镜的方向适当移动光屏后像又变得清晰了，说明该眼镜对光线有______作用，是______（选填“近视”或“远视”）眼镜。
-参考答案-
一、单选题
1、B
【详解】
A．镜中的人像，是平面镜成像现象，光的反射形成的，故A不符合题意；
B．手影是光通过不透明物体时在物体后面留下阴影，是光的直线传播形成的，故B符合题意；
C．倒映在湖中的桥是平面镜成像现象，光的反射形成的，故C不符合题意；
D．从水面看水底，觉得水不深，是因为光从水中斜射向空气中时，发生了折射，故D不符合题意。
故选B。
2、C
【详解】
A．照相时，要使所拍摄景物的像变大，应将照相机的镜头靠近被拍摄物体，这样可增大像距，使像变大，故A错误；
B．使用幻灯机时，幻灯片应放在一倍焦距和二倍焦距之间，成倒立、放大的实像，故B错误；
C．放大镜成像时，物距小于焦距，成的像是正立、放大的虚像，故C正确；
D．近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体，故D错误。
故选C。
3、D
【详解】
A．平面镜所成的像是光的反射形成的虚像，故A错误；
B．平面镜所成的像与物体始终等大，当蜡烛A远离玻璃板，A的像大小不变，故B错误；
C．平面镜成像时像与物体关于镜面对称，若蜡烛 A所成的像偏高且倾斜，则图乙中的②是产生该现象的原因，故C错误；
D．实验中选择两支大小相同的蜡烛，用其中的一支和另一支所成的像比较，是为了得到像与物的大小关系，故D正确。
故选D。
4、C
【详解】
A．茂密树林底下常能看到圆形光斑，属于小孔成像，是由于光的直线传播形成的，故A正确，A不符合题意；
B．铅笔斜插入盛水的玻璃杯里时，从上面看上去，水中的部分比实际位置高了，所以看起来像折断了，这是由于光的折射现象引起的，故B正确，B不符合题意；
C．潭清疑水浅是由于光在界面发生折射形成的，不是光的反射，故C错误，C符合题意；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D正确，D不符合题意。
故选C。
5、C
【详解】
A．手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，故A错误；
B．摄影是利用凸透镜成倒立、缩小、实像的原理，透镜是利用光的折射来工作的，故B错误；
C．投影是利用凸透镜成倒立、放大、实像的原理，故C正确；
D．岸上的景物在水中的倒影是平面镜成像，平静的水面相当于平面镜，其原理是光的反射，故D错误。
故选C。
6、C
【详解】
中间厚边缘薄的眼镜镜片是凸透镜，用于矫正远视眼，远视眼看远处时成像在视网膜上，看近处时成像在视网膜后，故C正确，ABD错误；
故选C。
7、D
【详解】
AB．王亚平前的水珠相当于凸透镜，凸透镜对光线有会聚作用，此时的“倒影”是通过凸透镜成的倒立的、缩小的实像，是光的折射的缘故，故AB错误；
C．“倒影”是凸透镜此时成的倒立、缩小的实像，实像能成在光屏上，故C错误；
D．若王亚平离水球越近，则根据凸透镜成像特点可知，物距变小，所以像距变大，像变大，故D正确。
故选D。
8、A
【详解】
A．由图示知，此时的物距大于二倍焦距，所成的是倒立、缩小的实像，照相机是利用这一规律工作的，故A正确；
B．蜡烛发出的光线经过凸透镜的光心时，传播方向不变，而蜡烛变短，凸透镜及光屏的高度不变时，蜡烛发出的经过凸透镜的光心的光线向上移，所以光屏上烛焰的像向上移动，故B错误；
C．用不透明纸将凸透镜上半部分挡住，光屏上仍能成像，但像变暗，因为不透明纸挡了射向凸透镜的部分光线，则透过凸透镜的光线变少了。故C错误；
D．在凸透镜成像中，物近像远像变大，反之，像要变小，物距要变大，所以应将蜡烛远离凸透镜，但同时像距离要变小，那么应同时将光屏靠近凸透镜。故D错误。
故选A。
9、A
【详解】
A．凿壁偷光应用光在同种均匀介质中沿直线传播，故A符合题意；
B．猴子捞月，属于平面镜成像，是光的反射形成的，故B不符合题意；
C．海市蜃楼是由于光在密度不均匀的空气中传播时，发生折射而产生的，故C不符合题意；
D．“杯弓蛇影”的影属于平面镜成像，平面镜成像是光的反射形成的，故D不符合题意。
故选A。
10、C
【详解】
A．当u=10cm时，uB．当u=15cm时，物体位于凸透镜的焦点上，无法成像，故B错误；
C．当u=20cm时，2f >u >f，成倒立、放大的实像，故C正确；
D．当u=35cm时，u>2f，成倒立、缩小的实像，2f>v>f，故D错误。
故选C。
二、填空题
1、直线传播 反射 声源
【详解】
[1]光在同种均匀介质中沿直线传播，视野盲区的形成是由于沿直线传播的光被物体所遮挡形成的。
[2]通过汽车后视镜观察到后面的景物，属于凸面镜成像，这是光的反射现象。
[3]防治噪声可以从噪声的产生、噪声的传播及噪声的接收这三个途径进行防治，给汽车排气管安装消声器，是在声源处减弱噪声。
2、60 AC右方
【详解】
[1]根据光的反射和折射规律可以判断，图中EO为入射光线，OF为反射光线，OG为折射光线，AC为玻璃和空气的分界面，BD为法线，由此可知，为折射角，且
[2]为入射角，且折射角大于入射角，故AC左方为玻璃，AC右方为空气。
3、缩小 甲
【详解】
[1]眼睛的晶状体相当于凸透镜，当人观看物体时，物距大于2倍焦距，视网膜上成倒立缩小的实像。
[2]近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方造成的。由图可知甲的像呈在了视网膜的前方，所以他是近视眼，应佩戴发散透镜，即凹透镜加以矫正。
4、反射 虚
【详解】
[1]拱桥和它在水中“倒影”属于平面镜成像，所以是光的反射现象。
[2]平面镜成像所成的像是虚像。
5、60°
【详解】
由题意可知，入射光线OA经M1和M2反射后，沿原路径OA反射回去，因法线CD垂直于M1，反射光线垂直于M2（此时M2的反射光线与M2的法线重合），如下图所示
故可知
∠POQ=90°－∠M1QM2=90°－60°=30°
解得
∠COP=∠COQ－∠POQ=90°－30°=60°
因入射角等于反射角，故可知
∠AOC=∠COP=60°
即入射角为60°。
三、计算题
1、 5 6
【解析】根据平面镜成像的特点，像距等于物距，此人距离平面镜5 m，所以他的像距离平面镜也是5 m.
由题意可知他以1 m/s的速度在垂直平面镜的方向上面镜时，2 s后走的路程为：，则此时它与平面镜的距离：，所以像到他本人的距离：.
点睛：解答此题的关键是牢记平面镜成像的特点，此外对“相对于”要有正确的理解，“相对于”平面镜与“相对于”他的像是不同的.
2、（1）见详解；（2）3.84×105
【详解】
解：（1）月球是真空，真空不能传声，所以不可以用声波代替激光测量地球到月球之间的距离。
（2）已知光速为，由题意可知激光从地球到月球所用时间
地球到月球的距离
答：（1）不可以用声波代替激光测量地球到月球之间的距离；月球是真空，真空不能传声；
（2）地球到月球的距离大约是千米。
3、
【解析】解答：当把蜡烛移动到B 点时，所成的像正好与烛焰等大，则物距u=2f，由图知物距大约为30cm，则焦距大约为15cm，焦点为F；蜡烛在A点时，即蜡烛处于2倍焦距之外；由烛焰发出的光线，平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，两条折射光线的交点为烛焰的像，如图所示：
4、85m．
【详解】
(1)看见拍衣服，是由于光的传播，听见拍衣服的声音是因为声音的传播，两者传播速度悬殊很大，所以有一个时间差让我们看起来不“同步”．(2)拍衣服一次有举起和拍下两过程，每秒拍两次，每举起或落下一次用s的时间；∵v＝，∴s＝vt＝340m/s×s＝85m.
【点睛】
（1）声音由物体的振动产生，空气中声速是340m/s，光速是3×108m/s，光速比声速大；（2）知道每秒拍两次，结合声速和根据速度的计算公式v＝就可以计算出洗衣服处距离小明的距离．
5、
【详解】
第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；
第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：
四、实验探究
1、10 左 缩小 照相机 右 不能 高 下
【详解】
（1）[1]由图甲得
解得
（2）[2][3]由图乙得，物距为
此时凸透镜成的像为倒立、缩小的实像，像距满足
因此像在刻度尺的60cm到70cm之间，要想在光屏上得到清晰地像，需要将光屏向左移动。
[4]生活中的照相机应用的是凸透镜成倒立、缩小的实像。
（3）[5]凸透镜成像中，像与物移动方向相同，如果将蜡烛向右移动，为使光屏上获得清晰的像，则需要将光屏适当向右移动。
[6]当蜡烛位于42cm刻度线处时，物距为
成的是放大、正立的虚像，光屏上不能出现蜡烛的像。
（4）[7]在成实像时，随着蜡烛越烧越短，根据光线过光心不改变方向，像向上移动。
[8]要使像仍然出现在光屏中心，则需要将凸透镜适当向下调节，使蜡烛烛焰的中心、凸透镜的中心、光屏的中心在同一直线上。
2、主光轴 照相机 右 发散 近视
【详解】
（1）[1]为使像成在光屏的中心，必须将烛焰、凸透镜、光屏三者的中心放在同一高度上，一般应调节三者的中心位于凸透镜的主光轴上。
（2）[2] 当烛焰离凸透镜 30cm 时，即物体是在2f之外成的像，此时在另一侧光屏上得到一个清晰、倒立、缩小的烛焰实像，这个像的成像原理与照相机相同。
[3]当凸透镜的位置不变时，若将蜡烛稍微向透镜靠近少许，即向右移动蜡烛，要使光屏上再次出现一个明亮清晰的像，可以向右移动光屏，才能再一次成像，并且此时的像比刚才的像大。
（3）[4][5]根据题意知道，在蜡烛和凸透镜之间放置一个眼镜后，像距变大，故说明该眼镜对光线具有发散作用，是凹透镜，即近视眼镜。
