2022年必考点解析沪科版九年级物理第十六章电流做功与电功率章节练习练习题（无超纲）

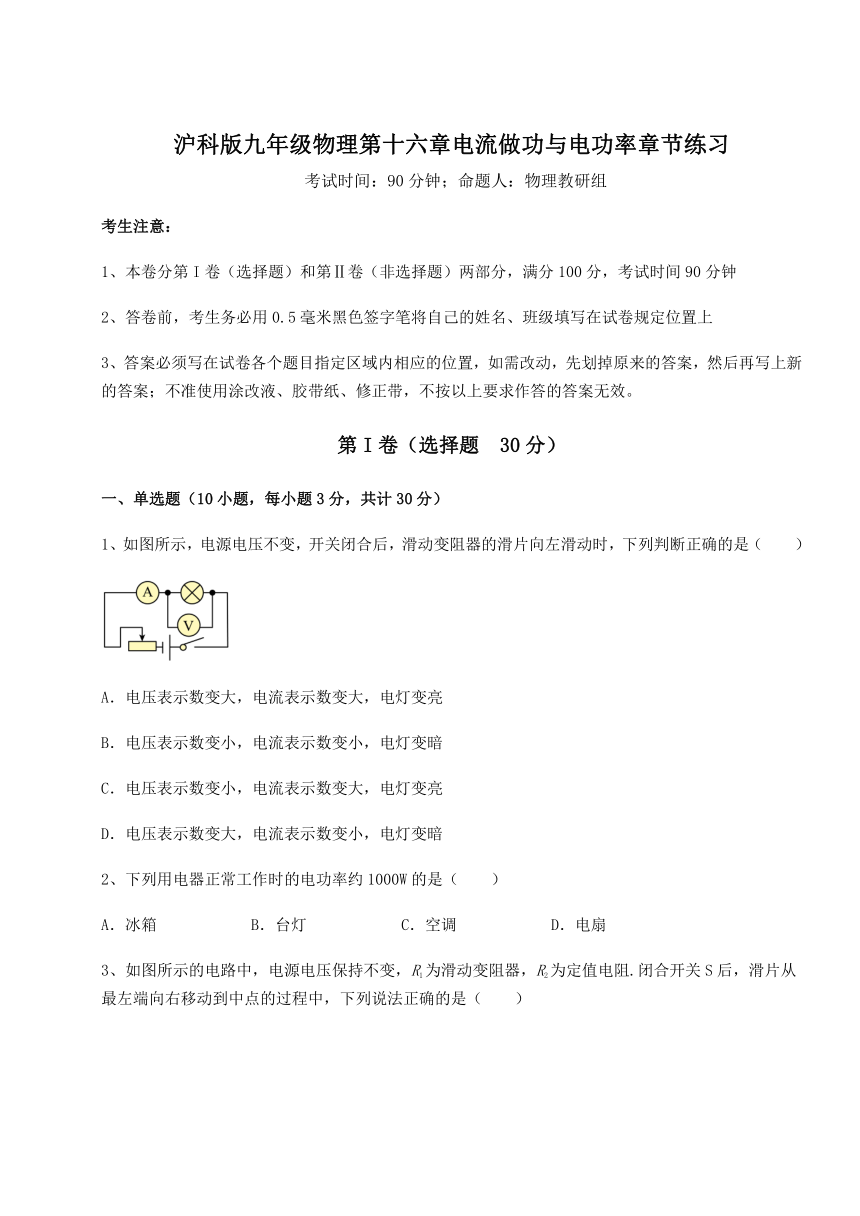

沪科版九年级物理第十六章电流做功与电功率章节练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，电源电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（　　）
A．电压表示数变大，电流表示数变大，电灯变亮
B．电压表示数变小，电流表示数变小，电灯变暗
C．电压表示数变小，电流表示数变大，电灯变亮
D．电压表示数变大，电流表示数变小，电灯变暗
2、下列用电器正常工作时的电功率约1000W的是（　　）
A．冰箱 B．台灯 C．空调 D．电扇

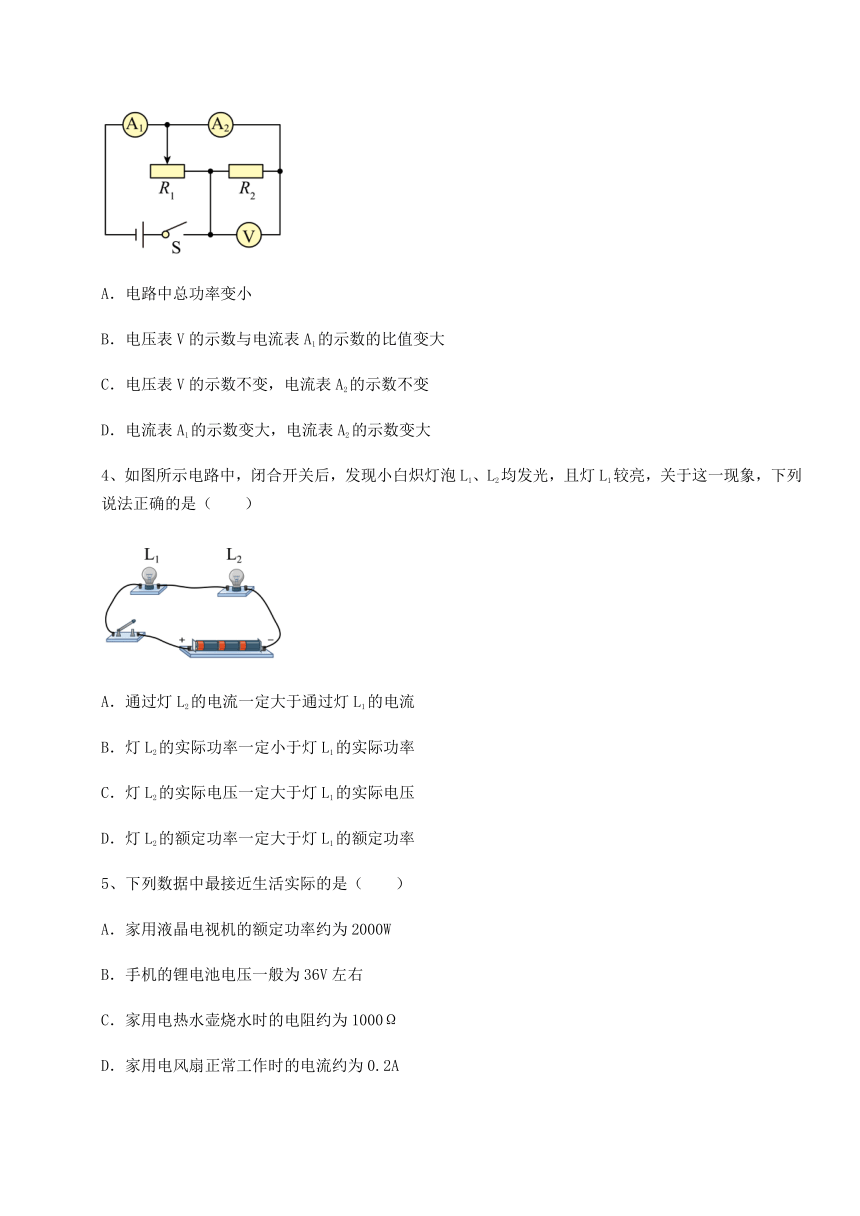

3、如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻.闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（　　）
A．电路中总功率变小
B．电压表V的示数与电流表A1的示数的比值变大
C．电压表V的示数不变，电流表A2的示数不变
D．电流表A1的示数变大，电流表A2的示数变大
4、如图所示电路中，闭合开关后，发现小白炽灯泡L1、L2均发光，且灯L1较亮，关于这一现象，下列说法正确的是（　　）
A．通过灯L2的电流一定大于通过灯L1的电流
B．灯L2的实际功率一定小于灯L1的实际功率
C．灯L2的实际电压一定大于灯L1的实际电压
D．灯L2的额定功率一定大于灯L1的额定功率
5、下列数据中最接近生活实际的是（　　）
A．家用液晶电视机的额定功率约为2000W
B．手机的锂电池电压一般为36V左右
C．家用电热水壶烧水时的电阻约为1000Ω
D．家用电风扇正常工作时的电流约为0.2A

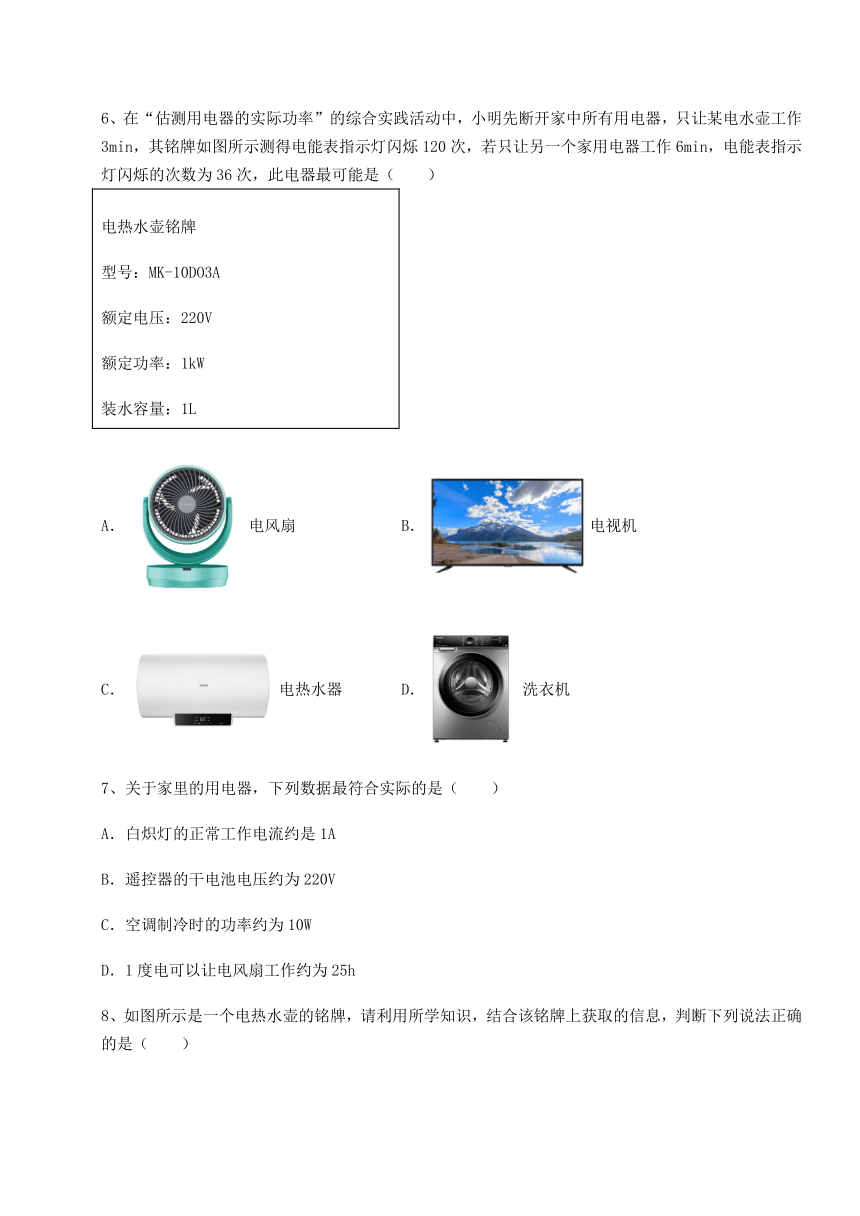

6、在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让某电水壶工作3min，其铭牌如图所示测得电能表指示灯闪烁120次，若只让另一个家用电器工作6min，电能表指示灯闪烁的次数为36次，此电器最可能是（　　）
电热水壶铭牌 型号：MK-10DO3A 额定电压：220V 额定功率：1kW 装水容量：1L
A．电风扇 B．电视机
C．电热水器 D．洗衣机
7、关于家里的用电器，下列数据最符合实际的是（　　）
A．白炽灯的正常工作电流约是1A
B．遥控器的干电池电压约为220V
C．空调制冷时的功率约为10W
D．1度电可以让电风扇工作约为25h

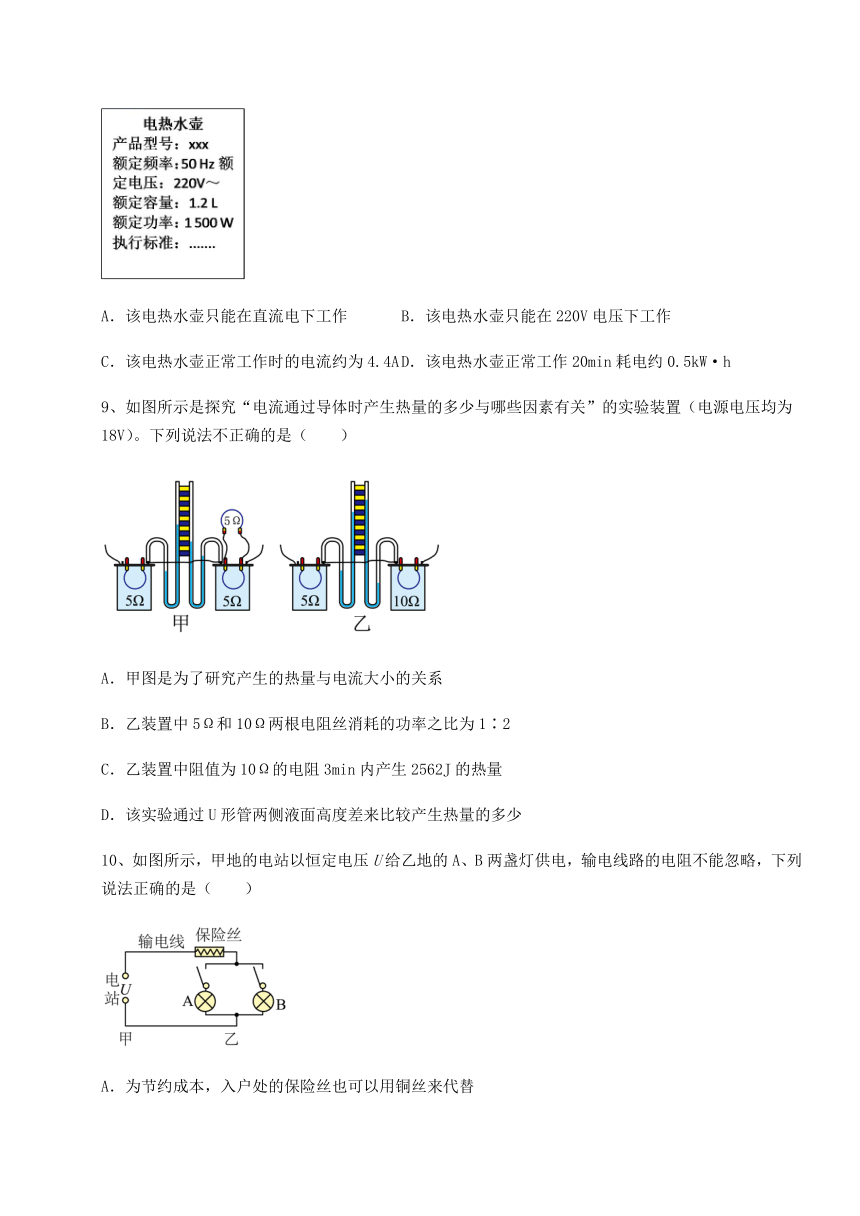

8、如图所示是一个电热水壶的铭牌，请利用所学知识，结合该铭牌上获取的信息，判断下列说法正确的是（　　）
A．该电热水壶只能在直流电下工作 B．该电热水壶只能在220V电压下工作
C．该电热水壶正常工作时的电流约为4.4A D．该电热水壶正常工作20min耗电约0.5kW·h
9、如图所示是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置（电源电压均为18V）。下列说法不正确的是（　　）
A．甲图是为了研究产生的热量与电流大小的关系
B．乙装置中5Ω和10Ω两根电阻丝消耗的功率之比为1∶2
C．乙装置中阻值为10Ω的电阻3min内产生2562J的热量
D．该实验通过U形管两侧液面高度差来比较产生热量的多少
10、如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，下列说法正确的是（ ）
A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）

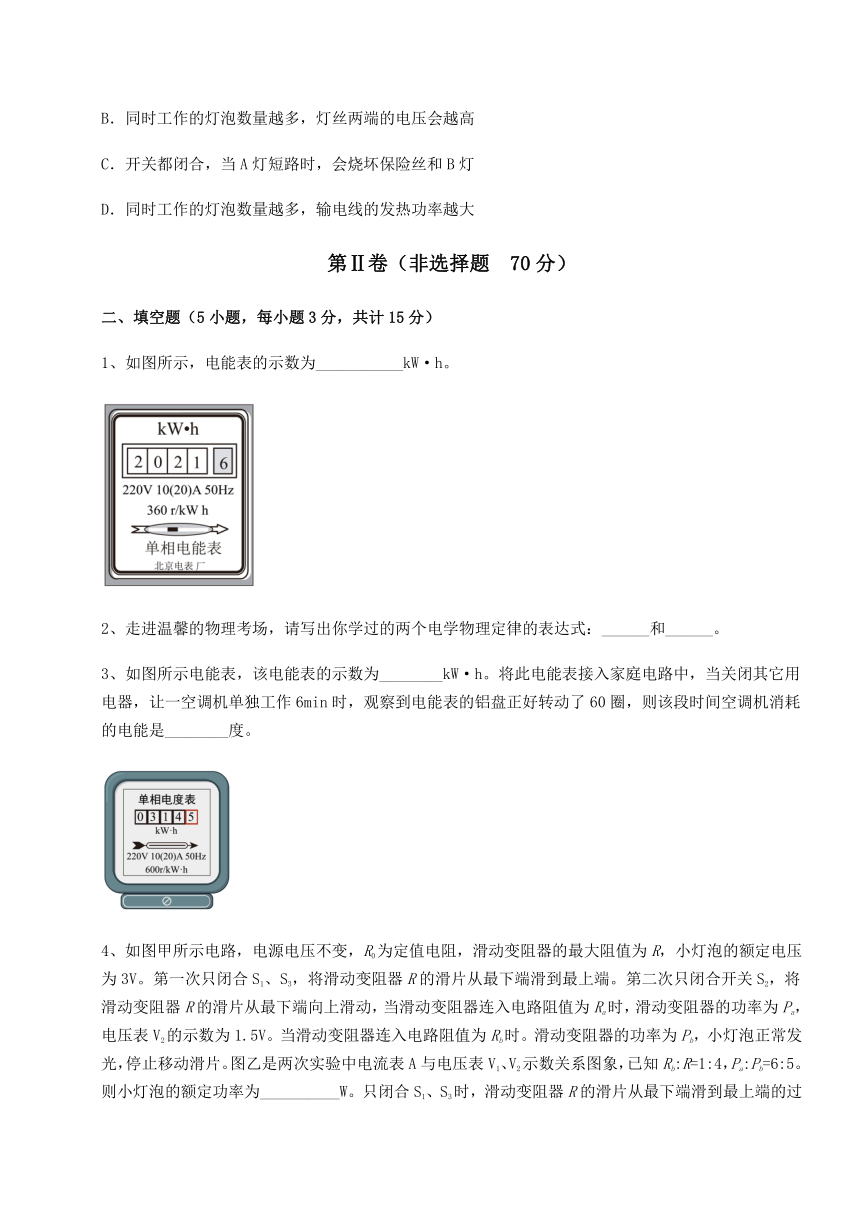

1、如图所示，电能表的示数为___________kW·h。
2、走进温馨的物理考场，请写出你学过的两个电学物理定律的表达式：______和______。
3、如图所示电能表，该电能表的示数为________kW·h。将此电能表接入家庭电路中，当关闭其它用电器，让一空调机单独工作6min时，观察到电能表的铝盘正好转动了60圈，则该段时间空调机消耗的电能是________度。
4、如图甲所示电路，电源电压不变，R0为定值电阻，滑动变阻器的最大阻值为R，小灯泡的额定电压为3V。第一次只闭合S1、S3，将滑动变阻器R的滑片从最下端滑到最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑动，当滑动变阻器连入电路阻值为Ra时，滑动变阻器的功率为Pa，电压表V2的示数为1.5V。当滑动变阻器连入电路阻值为Rb时。滑动变阻器的功率为Pb，小灯泡正常发光，停止移动滑片。图乙是两次实验中电流表A与电压表V1、V2示数关系图象，已知Rb:R=1:4，Pa:Pb=6:5。则小灯泡的额定功率为__________W。只闭合S1、S3时，滑动变阻器R的滑片从最下端滑到最上端的过程中，R0的最大功率与滑动变阻器R的最大功率之比为_________。
5、如图将L1、L2两灯泡串联接入电路中，观察到灯泡L1比灯泡L2更亮，该电路可以验证电功大小与______的关系，同时我们还可以判断此时两灯的电阻关系为R1______R2（选填“大于”、“等于”或“小于”）。
三、计算题（5小题，每小题8分，共计40分）
1、在如图所示的电路中，电源电压保持不变，滑动变阻器标有“20Ω2A”字样，将一电流表串联在电路中，闭合开关S，在电路能正常工作的情况下，移动滑动变阻器的滑片P，电流表示数的最大变化范围为1A~2.4A。
（1）电流表应接在a、b、c哪条线路上，请说明理由；
（2）求电源电压U和电阻R的阻值；
（3）在电路能正常工作的情况下，移动滑动变阻器的滑片P，变阻器连入电路的电阻消耗最大功率与最小功率之比。
2、一个标有“220V 44W”字样的电灯接在照明电路中。求：
（1）电灯正常工作时通过的电流是多大？电灯的灯丝电阻是多大？
（2）正常工作5h消耗的电能是多少？
3、某太阳能热水器内装有100kg、初温为25℃的水，经过一天的太阳照射，水温升高到75℃，求：
（1）热水器中的水吸收的热量？[水的比热容是c= 4.2×103 J/（kg·℃）]
（2）若使用效率为50%的燃气炉来加热这些水，使水升高相同的温度，需要完全燃烧多少m3天然气？（天然气的热值为q＝8.4×107 J/m3）
（3）若使用“220 V ，2000 W”的电热水器来加热这些水，使水升高相同的温度，电热水器正常工作至少需要多长时间？
4、如图所示电路中，电源电压为6V不变，R1的阻值为30Ω，滑动变阻器R2的阻值变化范围是0～20Ω，电流表的量程为0～0.6A。当开关S1、S2均断开且滑动变阻器的滑片在中点时，电流表的示数为0.3A；求：
（1）电阻R3的阻值；
（2）当开关S1、S2均断开且滑动变阻器的滑片在最右端时，滑动变阻器在1min内消耗的电能；
（3）当开关S1、S2均闭合，电流表的示数为0.6A时，此时滑动变阻器接入电路的阻值与滑动变阻器消耗的功率。
5、天气变冷，小亮妈妈给小亮买了块暖桌垫如图所示，小亮把手放在桌垫上感到特别暖和，通过观察和研究，他了解到该桌垫有“高温”、“低温”和“关”三个档位，“高温”挡功率为72W，“低温”挡功率为36W。该桌垫的电路简图如图所示，电源电压为24V，S为挡位切换开关，R1和R2为电热丝。
（1）当桌垫处于“高温”挡加热时，通过桌垫的电流是多少安？
（2）电热丝R2的阻值是多少欧？
（3）该桌垫在高温挡工作10min产生的热量是多少焦？
四、实验探究（3小题，每小题5分，共计15分）
1、某中学的物理实验小组做“测量小灯泡电功率”的实验，其电路如甲图所示，电源电压为3V，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将图甲中实物电路连接完整______；
（2）连接好电路，闭合开关，小灯泡发光，但电压表示数为0，经检查，图中a、b、c、d四根导线.有一根断了，则该导线是______（填写字母）；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片P到某位置时，电压表的示数为2.0V，若要想测量小灯泡额定功率，应将滑动变阻器的滑片P向______（选填“左“或“右”）移动，使电压表的示数为______V，这时电流表的示数如图乙所示，读数为______A，此小灯泡的额定功率为______W。
2、在“测定小灯泡的电功率”的实验中， 已知小灯泡的额定电压为3.8V。如图甲是小严同学连接的实物电路。
（1）连接电路时，开关应______；闭 合开关前，应将滑片P移到_____（选填“C”或“D”）端；
（2）闭合开关，移动滑片P到某一位置，电压表的示数如图乙所示，为______V；要测量小灯泡的额定功率，应将滑片P向端_______（选填“C”或“D”）的方向滑动；
（3）小灯泡正常发光时电流表的示数如图丙所示，则小灯泡的额定功率是_______W。
3、小明同学用两节干电池、电压表（在左边）、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率。
（1）如图甲所示是小明同学连接的实物图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线；______
（2）电路连接正确后，闭合开关，移动滑动变阻器，继续实验，并根据实验数据画出如图乙所示的I-U图象，当电压表的示数如图丙所示，则此时灯泡的电阻是______Ω；
（3）继续实验，小灯泡要正常发光，滑动变阻器应向______（选填“左端”或“右端”）移动，此时小灯泡的功率为______W。
-参考答案-
一、单选题
1、B
【详解】
灯泡与滑动变阻器串联，电压表测灯的电压，电流表测电路的电流，滑动变阻器的滑片向左滑动时，滑动变阻器连入电路的电阻变大，由串联电阻的规律，电路的电阻变大，由欧姆定律可知电路的电流变小，电流表示数变小，根据串联分压规律可知，滑动变阻器的电压会变大，所以灯的电压变小，即电压表示数变小，根据P=UI，灯的实际功率变小，灯泡变暗，故ACD不符合题意，B符合题意。
故选B。
2、C
【详解】
A．冰箱正常工作时的电功率约100W～200W左右，故A不符合题意；
B．台灯正常工作时的电功率约40W，故B不符合题意；
C．空调正常工作时的电功率约1000W，故C符合题意；
D．电扇正常工作时的电功率约几十瓦，故D不符合题意。
故选C。
3、C
【详解】
由电路图可知，R1与R2并联，电压表测电源的电压，电流表A2测R2支路的电流，电流表A1测干路电流。
CD．因电源的电压保持不变，所以滑片移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过定值电阻R2的电流不变，即电流表A2的示数不变；在滑片从最左端向右移动到中点的过程中，变阻器R1接入电路中的电阻变小，由可知，通过R1的电流变大，因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A1的示数变大。故C正确，D错误；
A．由“电压表的示数不变、电流表A1的示数变大”，并根据得电路中总功率变大，故A错误。
B．由“电压表的示数不变、电流表A1的示数变大”可知，电压表V的示数与电流表A1的示数的比值变小，故B错误。
故选C。
4、B
【详解】
A．由实物图可知，灯泡L1、L2串联，所以通过灯L2的电流等于通过灯L1的电流，故A错误；
BC．小灯泡的亮度取决于实际功率，灯L1较亮，说明灯L1的实际功率大于灯L2的实际功率，串联电路电流处处都相等，根据电功率的推导公式可知，灯L1的实际电压大于灯L2的实际电压，故B正确，C错误；
D．题目中没有说明小灯泡是否正常发光，故额定功率的大小无法判断。故D错误。
故选B。
5、D
【详解】
A．液晶电视机的正常工作的电流为1A左右，所以额定功率约为
故A不符合题意；
B．手机锂电池的工作电压约为3.7V，故B不符合题意；
C．家用电水壶额定功率会在1000W左右，正常工作时电阻
故C不符合题意；
D．家用电风扇的功率较小，正常工作时的功率为44W左右，所以电流约为
故D符合题意。
故选D。
6、B
【详解】
电能表指示灯每闪烁一次消耗的电能相同。已知热水壶的额定功率为1000W。由公式W=Pt可得
即
解得
P=150W
电风扇、电视机、电热水壶、洗衣机中，功率最接近150W的是电视机。故ACD不符合题意，B符合题意。
故选B。
7、D
【详解】
A．白炽灯的额定功率为40W，正常工作电流约
故A不符合题意；
B．遥控器的干电池电压约为1.5V，故B不符合题意；
C．空调制冷时的功率约为1000W，故C不符合题意；
D．电扇的额定功率约为40W，正常工作25h耗电约为
故 D符合题意。
故选D。
8、D
【详解】
A．我国和其他国家的居民用电都是交流电，热水壶一般在交流电压下工作，故A错误；
B．根据电热水壶的铭牌可知，该电热水壶的额定电压为220V，说明该电热水壶在220V下可正常工作，低于或略高于220V电热水壶可能可以工作，但不能正常工作，故B错误；
C．根据可知，该电热水壶正常工作时的电流
故C错误；
D．根据可知，该电热水壶正常工作20min耗电
故D正确。
故选D。
9、C
【详解】
A．甲图中，5Ω的电阻与5Ω的电阻并联后再与一个5Ω的电阻串联，由串并联电路电流特点可知，通过左侧装置中的电阻的电流是通过右侧装置中的电阻的电流的2倍。故可以研究产生的热量与电流大小的关系。故A正确，不符合题意；
B．由电功率公式P=UI和欧姆定律可得，P=I2R。由图乙可知，电流相同，电阻之比即为功率之比。所以5Ω和10Ω两根电阻丝消耗的功率之比为1∶2，故B正确，不符合题意；
C．乙装置中5Ω的电阻与10Ω的电阻串联，串联电路电流处处都相等，故通过电阻的电流为
由焦耳定律可知，乙装置中10Ω电阻产生的热量是
故C错误，符合题意；
D．因为左右两侧产生的热量不同，容器内的气体受热膨胀不一样，从而在U型管中形成液面的高度差，因此该实验通过U形管两侧液面高度差来比较产生热量的多少。故D正确，不符合题意。
故选C。
10、D
【详解】
A．保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B．家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C．开关都闭合，当A灯短路时，灯B会被短路，没有电流经过灯B，灯B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D．同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据可知，输电线的发热功率变大，故D正确。
故选D。
二、填空题
1、2021.6
【详解】
电能表的最后一位数是小数，由图得，电能表的示数为2021.6kW·h。
2、
【详解】
[1]欧姆定律：通过导体的电流与导体两端的电压成正比，与导体的电阻成反比，定律表达式：。
[2]焦耳定律：导体产生的热量与通过导体电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，定律表达式：。
3、314.5 0.1
【详解】
[1]由图示知，电能表的示数为314.5kW·h。
[2]由电能表的参数知，铝盘转动600转消耗的电能为1kW·h，那么空调消耗的电能
4、1.5 4:1
【详解】
[1]由题意知，只闭合开关S2时，小灯泡与滑动变阻器串联在电路中，电压表V2测小灯泡两端的电压，电压表V1测电源电压，滑片由最下端向上滑动的过程中，变阻器接入电路的阻值变小，电路中的电流变大。变阻器接入电路的阻值为Rb时，小灯泡正常发光，则电压表V2的示数为3V，由图乙知，此时电路中的电流为0.5A，那么小灯泡的额定功率
P额=U2′I2′=3V×0.5A=1.5W
[2]由题意知，只闭合开关S2，变阻器接入电路的阻值为Ra时，V2的示数即小灯泡两端的电压为1.5V，由图乙知，电路中的电流为0.3A。设电源电压为U，则变阻器接入电路的阻值分别为Ra、Rb时，变阻器的电功率分别为
Pa=UaI2=(U-U2)I2=(U-1.5V)×0.3A，Pb=UbI2′=(U-U2′)I2′=(U-3V)×0.5A
因为
Pa:Pb=6:5
所以变阻器的功率之比
[(U-1.5V)×0.3A]:[(U-3V)×0.5A]=6:5
解得，电源电压
U=4.5V
则变阻器接入电路的阻值为Rb时，变阻器两端的电压
Ub=U-U2′=4.5V-3V=1.5V
此时变阻器接入电路的阻值
已知
Rb:R=1:4
所以变阻器的最大阻值
R=4Rb=4×3Ω=12Ω
只闭合S1、S3，定值电阻R0与变阻器串联在电路中，电压表V1测电源电压。变阻器滑片置于最上端时，电路中只有R0工作，由图乙知，此时电路中的电流为0.45A，则定值电阻的阻值
此时R0的功率最大为
P0=UI0=4.5V×0.45A=2.025W
滑片从最下端滑动最上端的过程中，变阻器的电功率
当R滑=R0时，变阻器消耗的电功率最大为
R0的最大功率与变阻器R的最大功率之比
P0:Pmax=2.025W:0.50625W=4:1
5、电压 大于
【详解】
[1]将L1、L2两灯泡串联接入电路中，观察到灯泡L1比灯泡L2更亮，说明L1的实际功率大于L2的实际功率，在电流和时间相同时，根据可以验证电功大小与电压的关系。
[2]L1比灯泡L2更亮，说明L1的实际功率大于L2的实际功率，串联电路中电流相等，根据可得，。
三、计算题
1、（1）见解析；（2）12V，30Ω；（3）10:3
【详解】
解：（1）由图得，滑动变阻器与定值电阻并联，并联电路中各支路互不影响，因此移动滑片，电流表会发生变化，所以电流表不可能在定值电阻的支路上，电流表示数的最大变化范围为1A~2.4A，滑动变阻器标有“20Ω2A”字样，即滑动变阻器的最大电流为2A，由于
所以电流表应该在干路c线路上。
（2）当滑动变阻器的电流最大时，干路的电流最大，定值电阻R的电流为
当滑动变阻器接入电路中的电阻最大时，滑动变阻器的电流最小，干路的电流最小，滑动变阻器R′的电流为
电源电压为
由得，定值电阻R的阻值为
（3）在电路能正常工作的情况下，移动滑动变阻器的滑片P，变阻器连入电路的电阻消耗最大功率与最小功率之比
答：（1）并联电路互不影响，且电流表的最大电流2.4A大于滑动变阻器通过的最大电流2A，因此电流表应接在c线路上；
（2）电源电压U为12V，电阻R的阻值为30Ω；
（3）在电路能正常工作的情况下，移动滑动变阻器的滑片P，变阻器连入电路的电阻消耗最大功率与最小功率之比为10:3。
2、（1）0.2A，1100Ω；（2）
【详解】
解：（1）由“220V 44W”字样知道，正常工作时的电压为U=220V，此时的功率为P=44W；由P=UI知，电灯正常工作时通过的电流
电灯的灯丝电阻
（2）由可知，灯泡正常工作5小时消耗的电能
答：（1）电灯正常工作时通过的电流是0.2A，电灯的灯丝电阻是1100Ω；
（2）正常工作5h消耗的电能是。
3、（1）2.1×107 J；（2）0.5 m3；（3）175min
【详解】
解：（1）热水器中的水吸收的热量
（2）天然气燃烧需要放出的热量
需要完全燃烧天然气的体积
（3）若不考虑热量的损失，电热水器放出的热量
电热水器正常工作的时间
答：（1）热水器中的水吸收的热量4.2×107 J；
（2）需要完全燃烧天然气0.5 m3；
（3）电热水器正常工作至少需要175min。
4、（1）10Ω；（2）48J；（3）15Ω，2.4W
【详解】
解：（1）断开S1、S2，且滑动变阻器的滑片在中点时，定值电阻R3和滑动变阻器一半的电阻串联，电流表测量电路的电流，根据欧姆定律得电路的总电阻为
由串联电路电阻的规律算出知电阻R3的阻值为
（2）当开关S1、S2均断开且滑动变阻器的滑片在最右端时，定值电阻R3和滑动变阻器的最大电阻串联，电路中的电流为
滑动变阻器在1min内消耗的电能为
（3）当开关S1、S2均闭合，定值电阻R3被短路，R1与滑动变阻器R2并联，电流表测干路电流，根据欧姆定律知通过定值电阻R1的电流为
由并联电路电流的规律知通过滑动变阻器的电流为
由欧姆定律得此时滑动变阻器接入电路的阻值为
此时滑动变阻器消耗的功率为
答：（1）电阻R3的阻值为10Ω；
（2）当开关S1、S2均断开且滑动变阻器的滑片在最右端时，滑动变阻器在1min内消耗的电能为48J；
（3）当开关S1、S2均闭合，电流表的示数为0.6A时，此时滑动变阻器接入电路的阻值为15Ω，滑动变阻器消耗的功率为2.4W。
5、（1）3A；（2）；（3）
【详解】
解：（1）当桌垫处于高温挡加热时，通过桌垫的电流为
（2）由电路图可知，仅电阻R1接入电路时为高温挡，R1的阻值为
电阻R1和R2串联接入电路时为低温挡，则电路总阻值为
所以电热丝R2的阻值为
（3）该桌垫在高温挡工作10min产生的热量为
答：（1）当桌垫处于“高温”挡加热时，通过桌垫的电流是3A；
（2）电热丝R2的阻值是8Ω；
（3）该桌垫在高温挡工作10min产生的热量是。
四、实验探究
1、 b 左 2.5 0.24 0.6
【详解】
（1）[1] 滑动变阻器需要一上一下串联接入电路，如下图所示：
（2）[2]根据实物图可知，小灯泡 发光，说明电流从电源正极流出经过开关、滑动变阻器、导线d、导线c、灯泡、导线a、电流表回到了电源负极，因此导线a、c完好，b发生了断路。
（3）[3][4]排除故障后，闭合开关，移动滑动变阻器的滑片P到某位置时，电压表的示数为2.0V，小灯泡的额定电压为2.5V，若要想测量小灯泡额定功率，应让小灯泡两端的电压变大，让滑动变阻器两端的电压变小，根据串联分压特点可知，应将滑动变阻器的滑片P向左移动，使电压表的示数为2.5V。
[5][6]由实物图可知电流表的量程为0 0.6A，由图示电流表可知，其分度值为0.02A，故电流表示数为0.24A，所以小电灯的额定功率
P＝UI＝2.5V×0.24A＝0.6W
2、断开 C 2.5 D 1.14
【详解】
（1）[1][2]连接电路时，为保护电路，开关应断开；闭合开关前滑动变阻器应处在最大值，使电路中的电阻最大，电流最小，应将滑片P移到C端。
（2）[3]由图知电压表接入大量程，分度值为0.5V，示数为2.5V。
[4]要测量小灯泡的额定功率，应使灯泡两端的电压为3.8V，即增大灯泡两端的电压，减小滑动变阻器两端的电压，根据串联分压的特点可知应减小滑动变阻器的阻值，将滑片P向D端的方向移动。
（3）[5]小灯泡正常发光时，电压U=3.8V，由图知电流接入小量程，分度值为0.02A，电流表的示数I=0.3A，灯泡的额定功率
3、 7.5 左端 0.625
【详解】
（1）图甲中电压表串联在电路中，是错误的，电压表应与灯泡并联，如图所示：
（2）[2]由图丙知，电压表的量程为0～3V，分度值为0.1V，所以电压表的示数为1.5V，由图乙知，当电压为1.5V时，电流为0.2A，此时灯泡的电阻
（3）[3]此时灯泡两端电压为1.5V，小于它的额定电压2.5V，要想使小灯泡正常发光，需要增大灯泡两端的电压，由串联电路电压的规律可知减小变阻器两端的电压，由串联分压可知应减小滑动变阻器连入电路的阻值，因此滑动变阻器应向左移动。
[4]小灯泡的额定电压为2.5V，由图乙知，当电压为2.5V时，电流值为0.25A，所以此时小灯泡的功率为
PL=ULIL=2.5V×0.25A=0.625W
