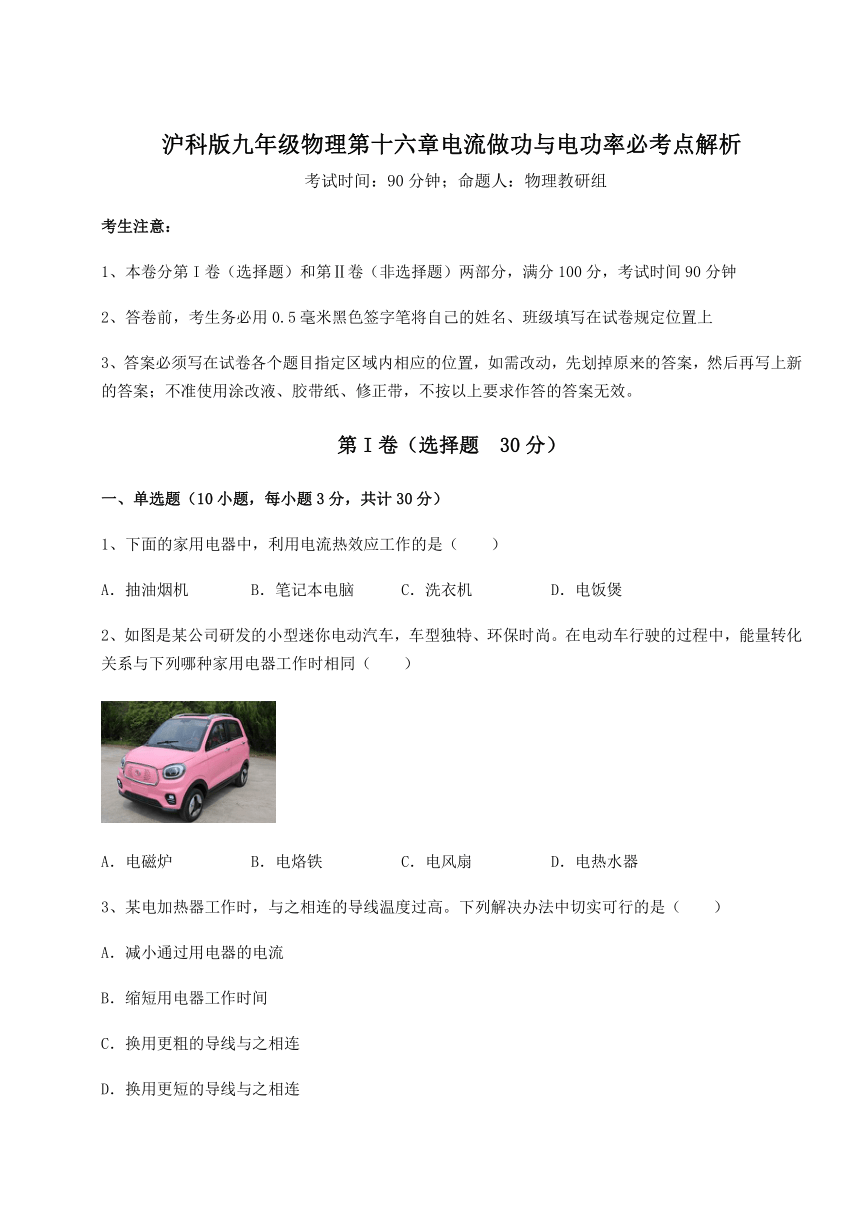

沪科版九年级物理第十六章电流做功与电功率必考点解析
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、下面的家用电器中,利用电流热效应工作的是(  )
A.抽油烟机 B.笔记本电脑 C.洗衣机 D.电饭煲
2、如图是某公司研发的小型迷你电动汽车,车型独特、环保时尚。在电动车行驶的过程中,能量转化关系与下列哪种家用电器工作时相同(  )
A.电磁炉 B.电烙铁 C.电风扇 D.电热水器
3、某电加热器工作时,与之相连的导线温度过高。下列解决办法中切实可行的是(  )
A.减小通过用电器的电流
B.缩短用电器工作时间
C.换用更粗的导线与之相连
D.换用更短的导线与之相连

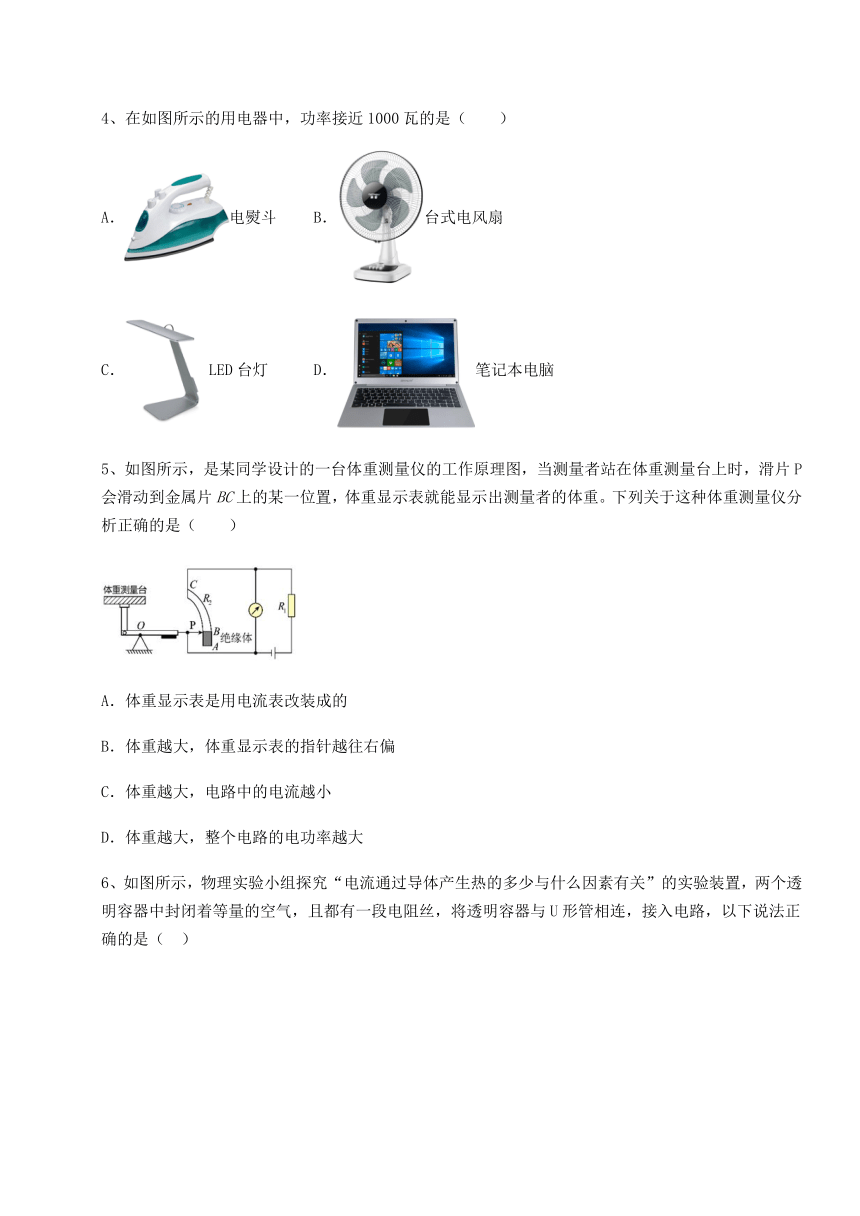

4、在如图所示的用电器中,功率接近1000瓦的是(  )
A.电熨斗 B.台式电风扇
C. LED台灯 D.笔记本电脑
5、如图所示,是某同学设计的一台体重测量仪的工作原理图,当测量者站在体重测量台上时,滑片P会滑动到金属片BC上的某一位置,体重显示表就能显示出测量者的体重。下列关于这种体重测量仪分析正确的是(  )
A.体重显示表是用电流表改装成的
B.体重越大,体重显示表的指针越往右偏
C.体重越大,电路中的电流越小
D.体重越大,整个电路的电功率越大

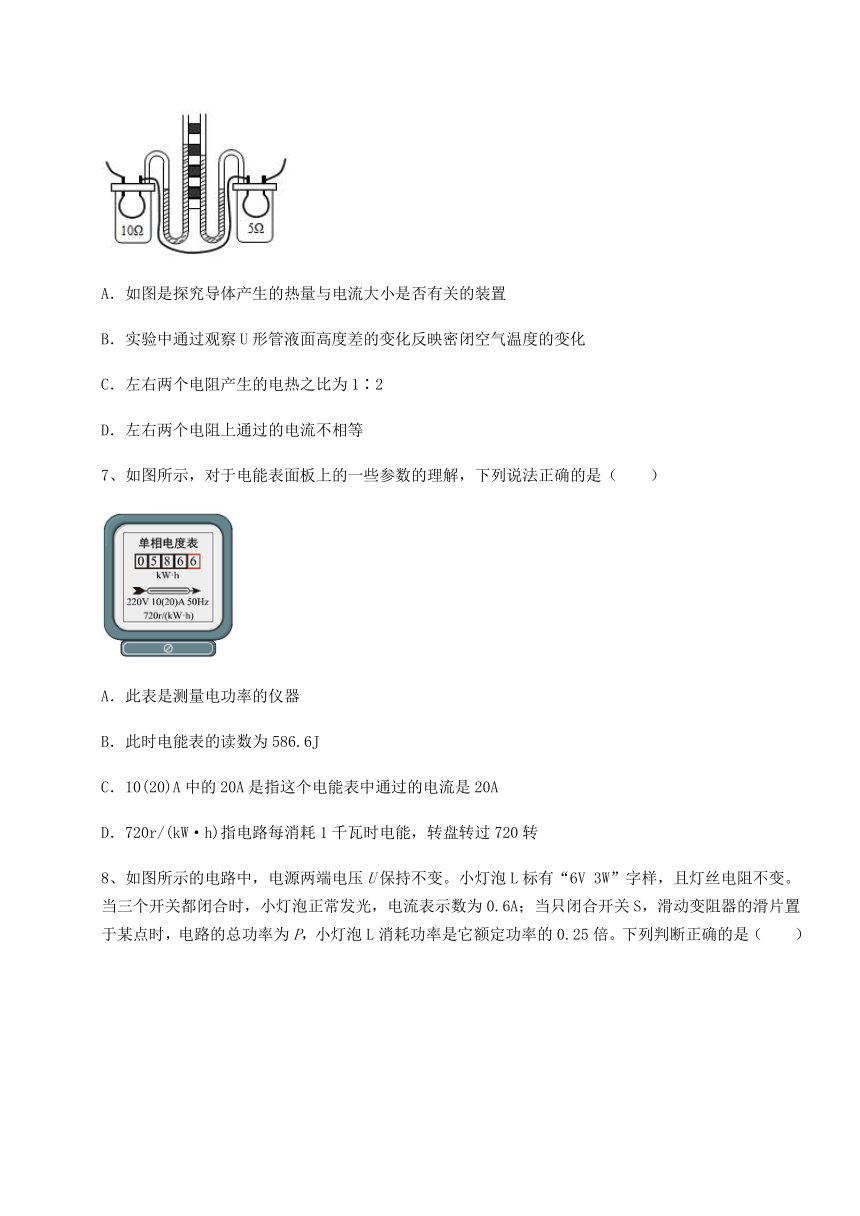

6、如图所示,物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置,两个透明容器中封闭着等量的空气,且都有一段电阻丝,将透明容器与U形管相连,接入电路,以下说法正确的是( )
A.如图是探究导体产生的热量与电流大小是否有关的装置
B.实验中通过观察U形管液面高度差的变化反映密闭空气温度的变化
C.左右两个电阻产生的电热之比为1∶2
D.左右两个电阻上通过的电流不相等
7、如图所示,对于电能表面板上的一些参数的理解,下列说法正确的是(  )
A.此表是测量电功率的仪器
B.此时电能表的读数为586.6J
C.10(20)A中的20A是指这个电能表中通过的电流是20A
D.720r/(kW·h)指电路每消耗1千瓦时电能,转盘转过720转

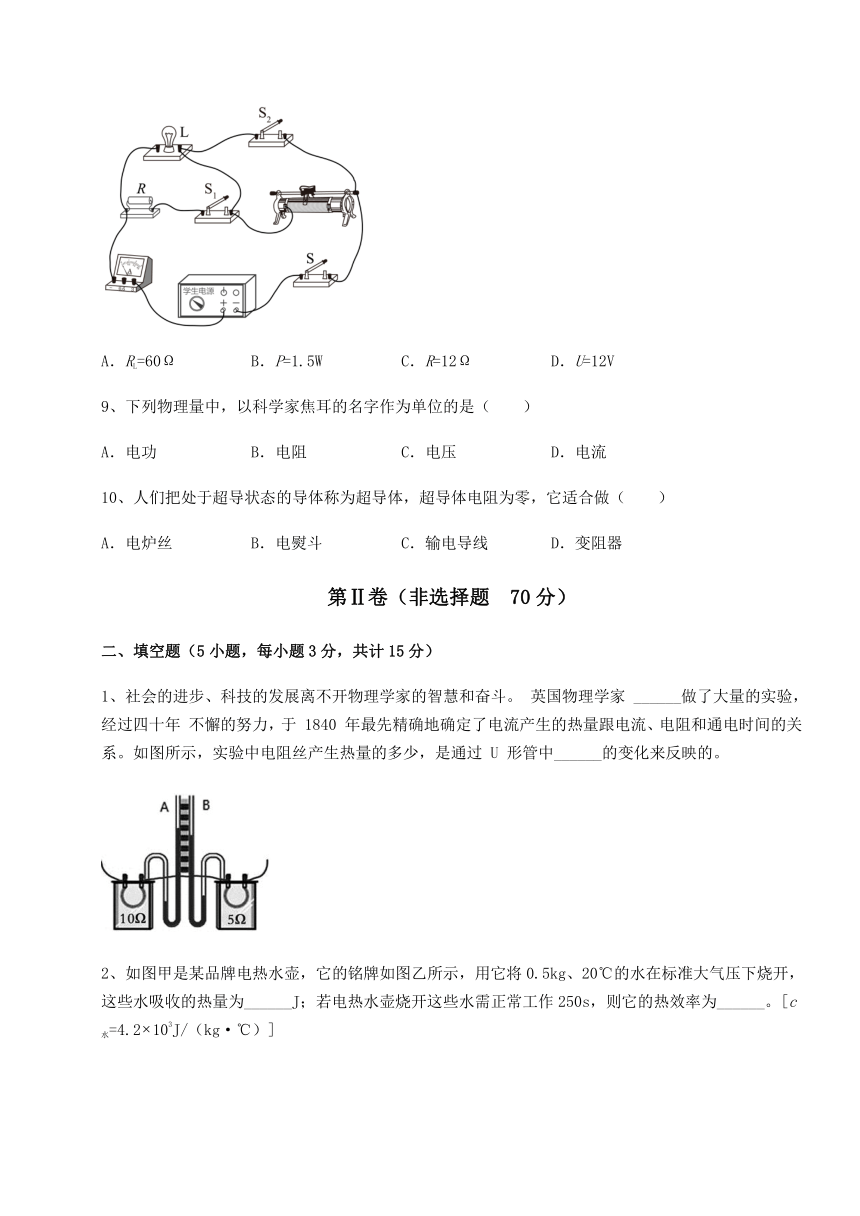

8、如图所示的电路中,电源两端电压U保持不变。小灯泡L标有“6V 3W”字样,且灯丝电阻不变。当三个开关都闭合时,小灯泡正常发光,电流表示数为0.6A;当只闭合开关S,滑动变阻器的滑片置于某点时,电路的总功率为P,小灯泡L消耗功率是它额定功率的0.25倍。下列判断正确的是(  )
A.RL=60Ω B.P=1.5W C.R=12Ω D.U=12V
9、下列物理量中,以科学家焦耳的名字作为单位的是(  )
A.电功 B.电阻 C.电压 D.电流
10、人们把处于超导状态的导体称为超导体,超导体电阻为零,它适合做(  )
A.电炉丝 B.电熨斗 C.输电导线 D.变阻器
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、社会的进步、科技的发展离不开物理学家的智慧和奋斗。 英国物理学家 ______做了大量的实验,经过四十年 不懈的努力,于 1840 年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系。如图所示,实验中电阻丝产生热量的多少,是通过 U 形管中______的变化来反映的。

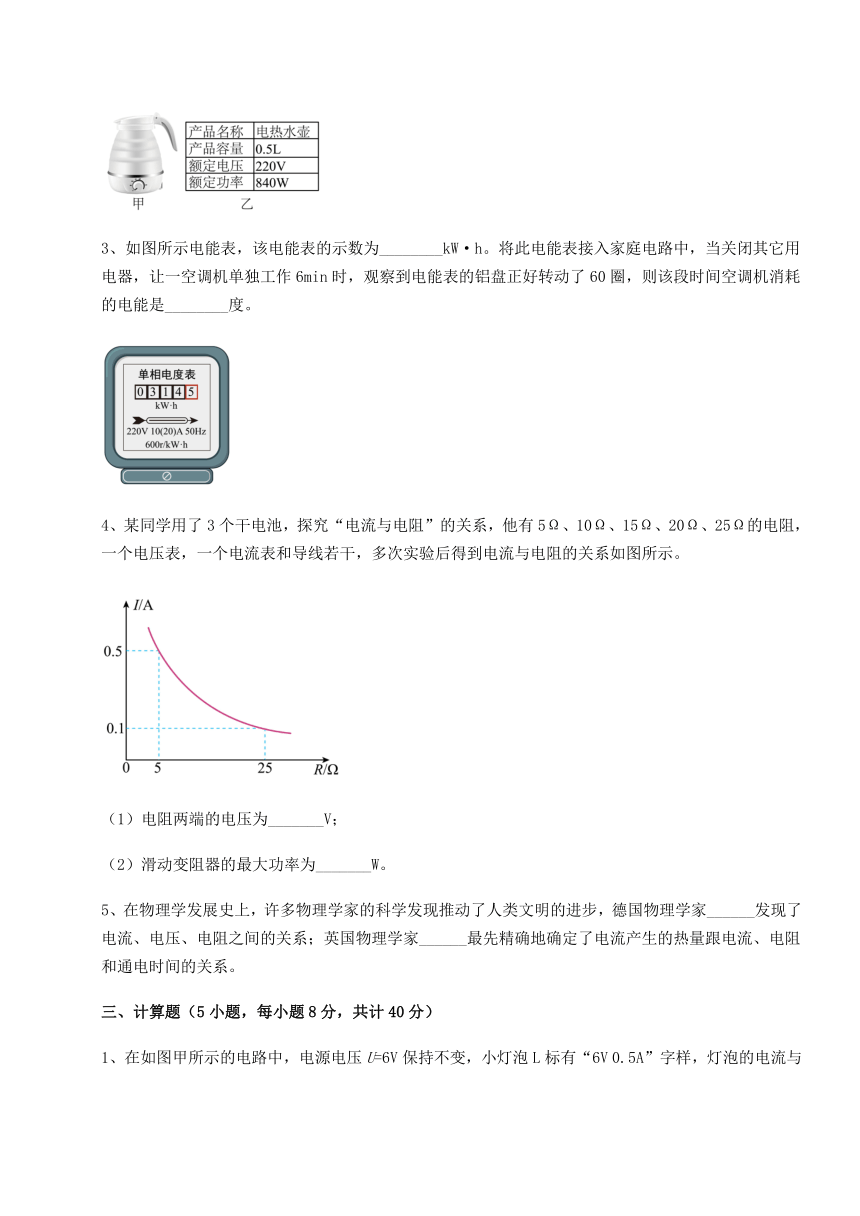

2、如图甲是某品牌电热水壶,它的铭牌如图乙所示,用它将0.5kg、20℃的水在标准大气压下烧开,这些水吸收的热量为______J;若电热水壶烧开这些水需正常工作250s,则它的热效率为______。[c水=4.2103J/(kg·℃)]
3、如图所示电能表,该电能表的示数为________kW·h。将此电能表接入家庭电路中,当关闭其它用电器,让一空调机单独工作6min时,观察到电能表的铝盘正好转动了60圈,则该段时间空调机消耗的电能是________度。
4、某同学用了3个干电池,探究“电流与电阻”的关系,他有5Ω、10Ω、15Ω、20Ω、25Ω的电阻,一个电压表,一个电流表和导线若干,多次实验后得到电流与电阻的关系如图所示。
(1)电阻两端的电压为_______V;
(2)滑动变阻器的最大功率为_______W。
5、在物理学发展史上,许多物理学家的科学发现推动了人类文明的进步,德国物理学家______发现了电流、电压、电阻之间的关系;英国物理学家______最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系。
三、计算题(5小题,每小题8分,共计40分)
1、在如图甲所示的电路中,电源电压U=6V保持不变,小灯泡L标有“6V 0.5A”字样,灯泡的电流与电压的关系如图乙所示。当闭合开关S1、S2,断开S3,将R2的滑片置于距左端处。移动R1的滑片,当R1的滑片在最右端时,电压表V1的示数为2V;当闭合开关S3,断开S1、S2,在电路安全的前提下移动R2的滑片,当R2的滑片在距左端处时,电压表V2的示数为3V。电流表的量程为0~3A,电压表V1的量程为0~15V,电压表V2的量程为0~3V。
(1)求小灯泡正常工作时的电阻;
(2)只闭合S3,为保证安全,求滑动变阻器的取值范围;
(3)所有开关可以任意闭合或断开,在保证电路安全且电路中有电流的情况下,求电路消耗的总功率的最大值和最小值。
2、图甲所示的电路图,电源电压恒定为6V,通过小灯泡的电流随两端电压的变化曲线如图乙所示,求:
(1)当电流表示数为0.3A时,小灯泡的电阻;
(2)当电压表示数为5V时,电路1min消耗的电能。
3、南开中学物理科技小组设计了一个如图甲所示的电子身高测量仪,用粗细均匀的电阻丝代替滑动变阻器,将电压表改装成身高显示仪,电压表示数随身高变化的规律如图乙所示。已知电阻丝R足够长,每1cm的阻值大小为0.1Ω,电压表量程为“0~15V”,电流表量程为“0~3A”,身高为170cm的同学站上去后电压表示数为9V,电流表示数为1A。求:
(1)该测量仪可测量的身高最小值h0;
(2)电源电压U和定值电阻R0的大小;
(3)科技小组成员在调试身高测量仪的过程中发现,被测者身高改变时电流表和电压表的示数均会发生改变,但两电表示数的乘积却可能不变;若身高不同的小南和小开站上该测量仪后,均能使两电表示数乘积为9,求小南和小开的身高差。
4、如题图为常用电热饮水机的电路原理图,该饮水机的额定电压为220V,加热电功率为1100W,保温电功率为44W,R1、R2均为电热丝(R1、R2的电阻不随温度变化)。求:
(1)当S闭合时,饮水机处于______(填“加热”或“保温”)状态,此时电路中的电流是多大?
(2)电热丝R1的电阻是多大?
5、如图所示,灯泡L1铭牌上标有“9V 4.5W”的字样(其阻值不变),电压表选用的是“0~15V”的量程,电流表均选“0~0.6A”的量程,电路总电压不变。当只闭合开关S1、S3,滑动变阻器的滑片P滑至最左端时,电流表A的示数为I1,电压表的示数为U1;当只断开开关S1,滑片P滑至最右端时,电流表A的示数为I2,电压表的示数为U2;当只闭合开关S1,滑片P仍在最右端时,电流表A1的示数为I3,电压表的示数为U3,电路消耗的总功率为1.8W。若I1∶I2=5∶3,U2∶U3=3∶5。则:
(1)求L1的阻值;
(2)求U1∶U2;
(3)求电源电压;
(4)在电路安全的情况下,求电路的最大功率。
四、实验探究(3小题,每小题5分,共计15分)
1、某初中物理实验小组的同学想知道小灯泡的亮暗程度与什么因素有关。于是他们找来额定电流小于0.6A,额定电压是2.5V的灯L接在电源电压恒为6V的电路中,按照图甲所示的电路开始探究。
(1)请你用笔画线代替导线,根据图甲所示的电路图,将图乙所示的实物图连接完整;______
(2)闭合开关前,滑动变阻器的滑片应置于_______(选填“A”或“B”)端;
(3)下表为他们所测得的四次实验数据可得,丁玲同学在四次实验中观察到,灯的亮度是后一次都比前一次亮。结合表中数据得出的结论是:小灯泡越亮,它的实际功率越_______;
实验次数 1 2 3 4
U/V 1.40 2.00 2.50 2.80
I/A 0.14 0.18 0.20 0.21
(4)根据实验数据可得,小灯泡的额定功率是_______W;
(5)小明同学在计算小灯泡的电阻时,取了所求四次电阻的平均值,这种计算方法忽略了______对灯泡电阻的影响;
(6)已知实验室内有规格为“10Ω 2A”“20Ω 1A”和“50Ω 1A”的甲、乙、丙三个滑动变阻器供选用,根据(3)中表格内的数据可知,该小组同学应选择________(选填“甲”“乙”或“丙”)接入电路;
(7)张飞同学按图正确连接好电路且闭合开关后,他无论怎样移动滑动变阻器的滑片,小灯泡均不亮,电流表无示数,而电压表有示数且等于电源电压,则电路中出现该故障的原因可能是________。
2、利用如图甲所示的电路测量2.5V小灯泡的额定功率。
(1)在连接电路最后一根导线时灯泡立即发光,则连接电路时存在的错误是_______;
(2)闭合开关后,移动滑动变阻器的滑片,发现小灯泡不亮,电流表和电压表均无示数,若电路中仅有一处故障,则故障原因不可能是______;
A.电流表断路 B.小灯泡断路 C.滑动变阻器断路
(3)排除故障后,闭合开关移动滑片,使电流表的示数为0.3A,电压表的示数如乙图所示,则这个小灯泡的额定功率为______W;实际测量时,电压表有示数时内部有微弱的电流通过,若考虑这个微弱电流的影响,则所测小灯泡的额定功率偏______;
(4)某同学想利用上述的实验器材测量一未知电阻Rx的阻值,发现电流表损坏,该同学认真思考后,利用上述实验中小灯泡的额定电压U额和测得的额定电流I额,设计如图丙所示电路,测出Rx的阻值,请你帮助该同学补全实验步骤;
①先闭合S、S1,调节滑动变阻器滑片使电压表示数为______;
②断开S1,再闭合S2,保持滑动变阻器滑片位置不变,读出此时电压表示数为U;
③待测电Rx=______(用所测物理量和已知物理量符号表示)。
3、探究“电流通过导体时产生的热量与什么因素有关”的实验如图甲和乙所示,两透明容器中密封着等质量的空气,两容器中的电阻丝串联起来连接到电源两端,通电一定时间后,比较两个U形管中液面高度差的变化。
(1)图甲实验是探究电流通过导体产生的热量与导体的___________的关系;
(2)在图乙中,是探究电流通过导体产生的热量与通过导体___________的关系;
(3)在该实验中,我们通过观察U形管中液面的___________来比较各容器中电热丝产生热量的多少;
(4)英国物理学家焦耳通过大量实验,最先精确地确定了电流热效应规律。这个规律叫作焦耳定律,其表达式为___________。
-参考答案-
一、单选题
1、D
【详解】
电流的热效应是指用电器把电能主要转化为内能。
AC.抽油烟机和洗衣机属于电动类家用电器,此类用电器的原理是磁场对通电线圈产生力的作用,使通电线圈转动,主要把电能转化为机械能,故AC不符合题意;
B.笔记本电脑属于信息类用电器,工作时电能转化为光能、机械能、内能等,不是利用电流热效应工作的,故C不符合题意;
D.电饭煲属于电热类用电器,主要把电能转化为内能,是利用电流的热效应工作的,故D符合题意。
故选D。
2、C
【详解】
电动汽车在行驶过程中将电能转化为机械能;
A.电磁炉在工作时,将电能转化为内能,故A不符合题意;
B.电烙铁在工作时,将电能转化为内能,故B不符合题意;
C.电风扇在工作时,将电能转化为机械能,故C符合题意;
D.电热水器在工作时,将电能转化为内能,故D不符合题意。
故选C。
3、C
【详解】
A.减小通过用电器的电流,那么加热器的实际电压就达不到额定电压,实际功率就小于额定功率,加热器不能正常工作,故A不符合题意;
B.缩短用电器工作时间,虽然可以减小电流流过导线所产生的热量,但是工作时间缩短,电流流过电热器所做的功也会减少,故B不符合题意;
C.换用更粗的导线后,导线的电阻变小,在电流、时间相同时,根据, 电流流过导线产生的热量就少,温度就不会过高,故C符合题意;
D.在实际的生产生活中,换用更短的导线不切合实际,故D不符合题意。
故选C。
4、A
【详解】
A.电熨斗的功率约1000瓦,故A符合题意;
B.台式电风扇的功率约60瓦,故B不符合题意;
C.LED台灯 的功率约3~10瓦,故D不符合题意;
D.笔记本电脑的功率约100瓦,故D不符合题意。
故选A。
5、D
【详解】
A.由图可知,R1与R2串联,体重显示表与R2并联,电压表与用电器并联,故体重显示表是用电压表改装成的,故A错误;
BCD.当测试仪所测体重越大时,滑动变阻器接入电路的电阻变小,电路的总电阻变小,由可知,电路中的电流变大,由U=IR可知R1两端的电压越大,因为串联电路中的总电压等于各分电压之和,所以R2两端的电压越小即电压表的示数越小,体重显示表的指针越往左偏;根据公式P=UI可知,整个电路的电功率越大,故D正确,BC错误。
故选D。
6、B
【详解】
AD.图中,两个电阻串联在电路中,通过两个电阻的电流相同,通电时间相同,电阻不同,探究的是导体产生的热量与电阻大小是否有关,故AD错误;
B.根据转换法可知,实验中通过观察U形管液面高度差的变化反映密闭空气温度的变化,故B正确;
C.由图可知,左侧的电阻值是右侧电阻值的2倍,电流和通电时间相同,根据Q=I2Rt可知,左右两个电阻产生的电热之比为2∶1,故C错误。
故选B。
7、D
【详解】
A.此表的单位是kW·h,此表是测量消耗电能(电功)的仪器,故A错误;
B.此表的单位是kW·h,读数为586.6kW·h,故B错误;
C.电能表上20A表示平时工作允许通过的最大电流为20A,故C错误;
D.“720r/(kW·h)” 表示每消耗1kW·h的电能,电能表的转盘转过720转,故D正确。
故选D。
8、B
【详解】
当三个开关都闭合时,等效电路图如图甲所示;当只闭合开关S,滑动变阻器的滑片置于某点时,等效电路图如图乙所示:
D.图甲中,因并联电路中各支路两端的电压相等,且灯泡正常发光,所以,电源电压
U=U额=6V
故D错误;
A.由P=UI可得,通过灯泡的电流
IL===0.5A
所以灯泡电阻
RL===12Ω
故A错误;
C.因并联电路中干路电流等于各支路电流之和,所以,三个开关都闭合时,通过R的电流
IR=I-IL=0.6A-0.5A=0.1A
由I=可得,定值电阻R的阻值
R===60Ω
故C错误;
B.图乙中灯泡消耗的电功率
=PL=×3W=0.75W
由P=I2R可得,此时电路中的电流
I′===0.25A
电路消耗的总功率
P=UI=6V×0.25A=1.5W
故B正确。
故选B。
9、A
【详解】
A.常用的电功或能量的单位是焦耳,故A符合题意;
B.电阻的单位是欧姆,故B不符合题意;
C.电压的单位是伏特,故C不符合题意;
D.电流的单位是安培,故D不符合题意。
故选A。
10、C
【详解】
A.电炉丝是利用电能转化为内能工作的,需要电阻比较大,产生的热量多,故A不符合题意;
B.电熨斗是利用电能转化为内能工作的,需要电阻比较大,产生的热量多,故B不符合题意;
C.输电导线为了减小电能的损耗,电阻越小越好,故超导体适合做导线,故C符合题意;
D.变阻器需要电阻稍微大一定的材料,故D不符合题意。
故选C。
二、填空题
1、焦耳 液面高度差(或液体高度、液面、液柱)
【详解】
[1]英国物理学家焦耳发现了电流的热效应,最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系,为了纪念他,能量的单位就是焦耳。
[2]实验中电阻丝产生热量给空气加热,导致空气受热膨胀,压强变大,让U 形管液面出现了高度差,产生的热量越多,U 形管液面出现了高度差越大,故可以用通过 U 形管中液面高度差来反应电阻的大小。
2、1.68×105
【详解】
[1]水在一个标准大气压下的沸点为100℃,将0.5kg、20℃的水在标准大气压下烧开,这些水吸收的热量为
[2]根据电热水壶的铭牌可知,电热水壶的额定功率为840W,电热水壶正常工作250s消耗的电能为
W=Pt=840W×250s=2.1×105J
它的热效率为
3、314.5 0.1
【详解】
[1]由图示知,电能表的示数为314.5kW·h。
[2]由电能表的参数知,铝盘转动600转消耗的电能为1kW·h,那么空调消耗的电能
4、2.5 1
【详解】
(1)[1]根据题意知道,探究“电流与电阻”的关系时,电压表测量的是电阻两端的电压,由电流I随电阻R变化的图像可知,根据得
故电阻两端的电压是2.5V。
(2)[2]由于探究“电流与电阻”的关系时,需要保持电阻两端的电压不变,所以,由(1)可知,实验过程中滑动变阻器两端的电压为
根据题意可知,他使用5Ω的电阻时电路的电流最大为0.5A。根据得,滑动变阻器的最大功率为
5、欧姆 焦耳
【详解】
[1]德国物理学家欧姆发现了电流、电压、电阻之间的关系;即欧姆定律,公式关系:。
[2]英国物理学家焦耳最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系,即焦耳定律,数学表达式为:。
三、计算题
1、(1)12Ω;(2)0~7.5Ω;(3)5.4W,1.2W
【详解】
解:(1)小灯泡正常工作时的电阻
(2)只闭合S3,灯泡和变阻器R2串联,电压表V2测量R2两端的电压,电压表V2的量程为0~3V,当R2的滑片在距左端处时,电压表V2的示数为3V,由串联分压可知,此时R2的阻值较大,由串联电路电压的规律可知灯泡两端的电压
UL=U-U2=6V-3V=3V
由图乙可知,灯泡的电压是3V时,通过它的电流是0.4A,灯泡的电阻
灯泡和R2两端的电压相等,由串联分压可知,灯泡和R2的阻值相等,所以此时R2的接入电路的最大阻值
R2=7.5Ω
电流表的量程为0~3A,R2的滑片移动到最左端,R2连入电路的电阻为零,只有灯泡的简单电路,电源电压是6V,灯泡两端的电压是6V,此时灯泡的电流是0.5A,没有超过量程,所以滑动变阻器的取值范围是0~7.5Ω。
(3)当闭合开关S3,断开S1、S2,当R2的滑片在距左端处时,电压表V2的示数为3V,由(2)可知R2=7.5Ω,则R2的最大阻值
R2最大=4R2=4×7.5Ω=30Ω
当闭合开关S1、S2,断开S3,R1和R2串联,将R2的滑片置于距左端处,移动R1的滑片,当R1的滑片在最右端时,电压表V1测量R2两端的电压,示数为2V,由串联分压得到
R1=15Ω
当开关S2和S3都闭合,R2的滑片在最左端,R1和L并联,由串并联电路电阻的规律可知电路的总电阻最小,由可知,电路的总功率最大,电路消耗的总功率的最大值
由(1)可知小灯泡正常发光时的电阻是12Ω,由图乙可知,RL=12Ω是它的最大阻值,灯泡的电阻小于R1的阻值,所以闭合S2,R1和R2串联,电压表为3V时,R2接入电路的电阻最大,此时电路的总电阻最大,由可知,电路的总功率最小,由串联电路电压的规律和欧姆定律得到通过电路的电流
最小功率
P最小=UI′=6V×0.2A=1.2W
答:(1)小灯泡正常工作时的电阻是12Ω;
(2)只闭合S3,为保证安全,滑动变阻器的取值范围是0~7.5Ω;
(3)所有开关可以任意闭合或断开,在保证电路安全且电路中有电流的情况下,电路消耗的总功率的最大值是5.4W,最小值是1.2W。
2、(1)10Ω
(2)72J
【详解】
解:(1)由图甲可知灯泡L和滑动变阻器串联,电压表测滑动变阻器的电压,电流表测电路中的电流,由图乙可知,当电流表示数即灯泡L中通过的电流 为I1=0.3A时,灯泡两端的电压为U1=3.0V,则灯泡L的电阻为
(2)当电压表示数为U2=5V时,由串联电路中电阻的关系可得灯泡L两端的电压
U1'=U-U2=6V-5V=1V
由图乙可知,灯泡两端的电压为1V时,灯泡中即电路中的电流为I1'=0.2A,电路1min消耗的电能为
W=UI1't=6V×0.2A×60s=72J
答:(1)当电流表示数为0.3A时,小灯泡的电阻为10Ω;
(2)当电压表示数为5V时,电路1min消耗的电能为72J。
【点睛】
3、(1)80cm;(2)15V,;(3)50cm
【详解】
解:(1)由图可知,定值电阻R0与电阻丝R串联,电流表测电路电流,电压表测电阻丝R两端电压。根据题意由欧姆定律可得身高为170cm时R的阻值为
根据题意可知R接入电路的长度为
该测量仪可测量的身高最小值
(2)由乙图可知,当电压为5V时R接入的长度为
R此时的阻值为
此时电路中的电流为
根据串联电路的分压规律有


联立①②解得

(3)小南和小开测量身高时,两电表示数乘积均为9,即R的两次功率值均为9W,由欧姆定律及得
解得

故小南和小开的身高差为
答:(1)该测量仪可测量的身高最小值h0为80cm;
(2)电源电压U为15V,定值电阻R0的阻值是;
(3)小南和小开的身高差是50cm。
4、(1)加热,5A;(2)
【详解】
解:(1)根据可知,电源电压一定,电阻越大,功率越小,故当开关S闭合时,只有一个电阻工作,当开关S断开时,两个电阻工作,电阻较大,功率较小,为保温档,而当开关S闭合时,只有一个电阻R2工作,电阻较小,功率较大,故此时为加热状态,此时电路中的电流是
(2)电热丝R2的电阻是
当两个电阻都工作时,为保温档,则总电阻为
则电阻R1的阻值为
答:(1)当S闭合时,饮水机处于加热状态,此时电路中的电流是为5A;
(2)电热丝R1的电阻是。
5、(1)18Ω;(2)5:2;(3)9V;(4)5.4W
【详解】
解:(1)灯泡L1铭牌上标有“9V 4.5W”的字样(其阻值不变),由得
(2)只闭合开关S1、S3,滑动变阻器的滑片P滑至最左端时,滑动变阻器接入电路中的电阻为0,电阻R3被短路,电路中只有灯泡L工作,电流表测量电路电流,电压表测量电源电压,电流表A的示数为I1,电压表V的示数为U1,则

当只断开开关S1,滑片P滑至最右端时,灯泡与滑动变阻器的最大电阻串联,电阻R3被短路,电流表测量电路电流,电压表V测量滑动变阻器的最大电阻的电压,电流表A的示数为I2,电压表的示数为U2,则

由题意得
所以
解得
所以
(3)只闭合开关S1,滑片P仍在最右端时,灯泡L、滑动变阻器的最大电阻、电阻R3串联,电流表A开路,电流表A1测量电路电流,电压表V测量灯泡L与滑动变阻器最大电阻的总电压,电流表A1的示数为I3,电压表的示数为U3,电路消耗的总功率为1.8W,电路的总电流为
由欧姆定律得
┄┄①
依题意得
所以
┄┄②
由①②得
(4)当三个开关都闭合,电路为R2的简单电路,调节滑片P的位置,使电路中的电流最大,此时电路消耗的功率最大,由于电流表的量程为0~0.6A,所以电路中的最大电流为0.6A,电路的最大功率为
答:(1)L1的阻值为18Ω;
(2)U1:U2为5:2;
(3)电源电压为9V;
(4)在电路安全的情况下,电路的最大功率为5.4W。
四、实验探究
1、 B 大 0.5 温度 丙 小灯泡断路
【详解】
(1)[1]由小灯泡的额定电流小于0.6A可知,电流表选择小量程,串联接入电路,由图甲可知,电压表测量小灯泡两端的电压,与小灯泡并联。滑动变阻器按“一上一下”方式接线,因此滑动变阻器接在C或D接线柱。故实物图连接如图所示:
(2)[2]闭合开关前,为防止电流过大,滑动变阻器的阻值调到最大值,因此调到B端。
(3)[3]根据四次实验数据,由电功率P=UI计算可得四次实验的电功率分别是
P1=U1I1=1.40V×0.14A=0.196W
P2=U2I2=2.00V×0.18A=0.36W
P3=U3I3=2.50V×0.20A=0.5W
P4=U4I4=2.80V×0.21A=0.588W
因为灯的亮度是后一次都比前一次亮。所以得出的结论是:小灯泡越亮,它的实际功率越大。
(4)[4]小灯泡的额定电压是2.5V,由表中数据可知此时的电流是0.2A,由(3)中计算可知,小灯泡的额定功率是0.5W。
(5)[5]灯丝的电阻受温度影响较大,灯泡在不同电压下,温度不同,灯丝中的电阻不同;计算电阻的平均值代表灯丝的电阻无意义,小明同学忽略了温度对电阻的影响。
(6)[6]由串联电路电压特点可知,小灯泡两端电压越小,滑动变阻器两端电压越大,滑动变阻器的阻值越大。由表格内数据可知,当灯泡两端的电压为1.40V时,滑动变阻器两端的电压是
U滑=U-U1=6V-1.40V=4.6V
此时电路中的电流表示数为0.14A。通过滑动变阻器的电流为0.14A。滑动变阻器接入电路中的电阻为
因此应选择滑动变阻器丙。
(7)[7]小灯泡均不亮,电流表无示数,说明电路处于断路状态,而电压表有示数且等于电源电压,说明与电压表并联的电路部分出现断路,因此可能是小灯泡断路。
2、开关没有断开 B 0.75 大 U额
【详解】
(1)[1]在连接电路最后一根导线时灯泡立即发光,说明连接完最后一根导线电路接通,是因为连接电路时,开关没有断开。
(2)[2]闭合开关后,移动滑动变阻器的滑片,若电流表断路或滑动变阻器断路电路不能接通,小灯泡不亮,电流表和电压表均无示数,若小灯泡断路,电压表串联接入电路中,由于电压表电阻很大,电路中电流很小,电流表无示数,灯泡不亮,电压表有示数,并接近电源电压,故B符合题意,AC不符合题意。
故选B。
(3)[3]电流表的示数为0.3A,电压表用了小量程,示数为2.5V,这个小灯泡的额定功率为
[4]实际测量时,电压表有示数时内部有微弱的电流通过,若考虑这个微弱电流的影响,电流表测得电流为通过灯泡和电压表的电流之和,测出的电流值偏大,根据可知,所测小灯泡的额定功率偏大。
(4)[5]实验步骤:①先闭合开关S、S1,灯泡、定值电阻和滑动变阻器串联在电路中,电压表测量灯泡两端的电压,调节滑动变阻器滑片使电压表示数为U额,灯泡正常工作,灯泡中的电流是I额;
②再断开开关S1,闭合开关S2,灯泡、定值电阻和滑动变阻器串联在电路中,电压表测量灯泡和定值电阻两端的总电压,保持滑动变阻器滑片位置不变,读出此时电压表示数为U,即为灯泡和定值电阻两端的总电压,定值电阻两端的电压
③[6]灯泡、定值电阻和滑动变阻器串联在电路中,定值电阻中的电流,待测电Rx的阻值
3、电阻 电流 高度差 Q=I2Rt
【详解】
(1)[1]由图甲得,容器中的两电阻丝串联,电流相等,两电阻丝的电阻不相等,该实验是探究电流通过导体产生的热量与导体的电阻的关系。
(2)[2]由图乙得,右边容器5Ω的电阻丝与5Ω的电阻丝并联后,再与左边容器中5Ω的电阻丝串联,两边容器中的电阻丝电阻大小相等,电流不相等,该实验是探究电流通过导体产生的热量与导体的电流的关系。
(3)[3]容器中电阻丝放出热量越多,容器中气体受热膨胀程度越大,容器中气压压强越大,U型管两边液面高度差越大,即在该实验中,我们通过观察U形管中液面的高度差来比较各容器中电热丝产生热量的多少。
(4)[4]英国物理学家焦耳通过大量实验,最先精确的确定了电流通过导体产生的热量与电流的二次方成正比,与导体电阻大小成正比,与通电时间成正比,这个规律叫作焦耳定律,其表达式为。
