2022年沪科版九年级物理第十五章探究电路综合练习试卷（含答案详解）

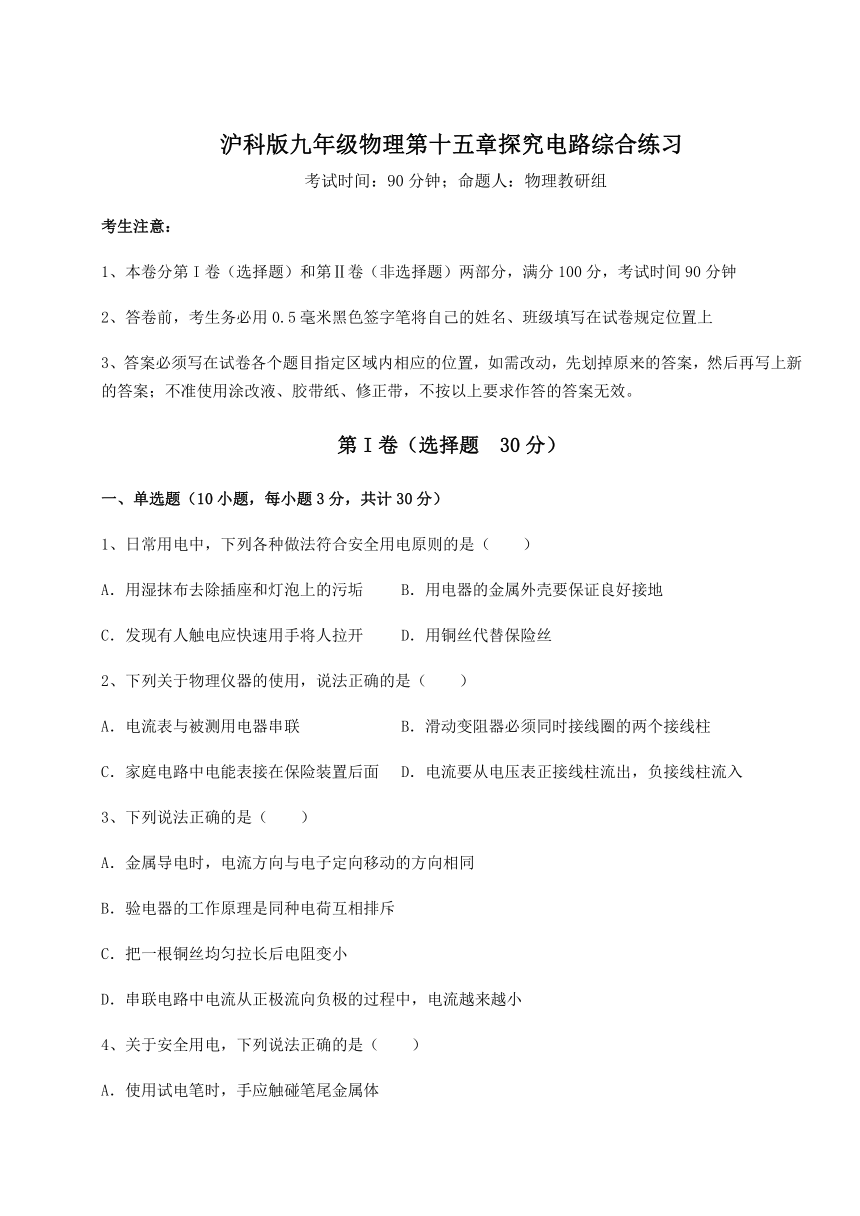

沪科版九年级物理第十五章探究电路综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、日常用电中，下列各种做法符合安全用电原则的是（　　）
A．用湿抹布去除插座和灯泡上的污垢 B．用电器的金属外壳要保证良好接地
C．发现有人触电应快速用手将人拉开 D．用铜丝代替保险丝
2、下列关于物理仪器的使用，说法正确的是（　　）
A．电流表与被测用电器串联 B．滑动变阻器必须同时接线圈的两个接线柱
C．家庭电路中电能表接在保险装置后面 D．电流要从电压表正接线柱流出，负接线柱流入
3、下列说法正确的是（　　）
A．金属导电时，电流方向与电子定向移动的方向相同
B．验电器的工作原理是同种电荷互相排斥
C．把一根铜丝均匀拉长后电阻变小
D．串联电路中电流从正极流向负极的过程中，电流越来越小
4、关于安全用电，下列说法正确的是（　　）

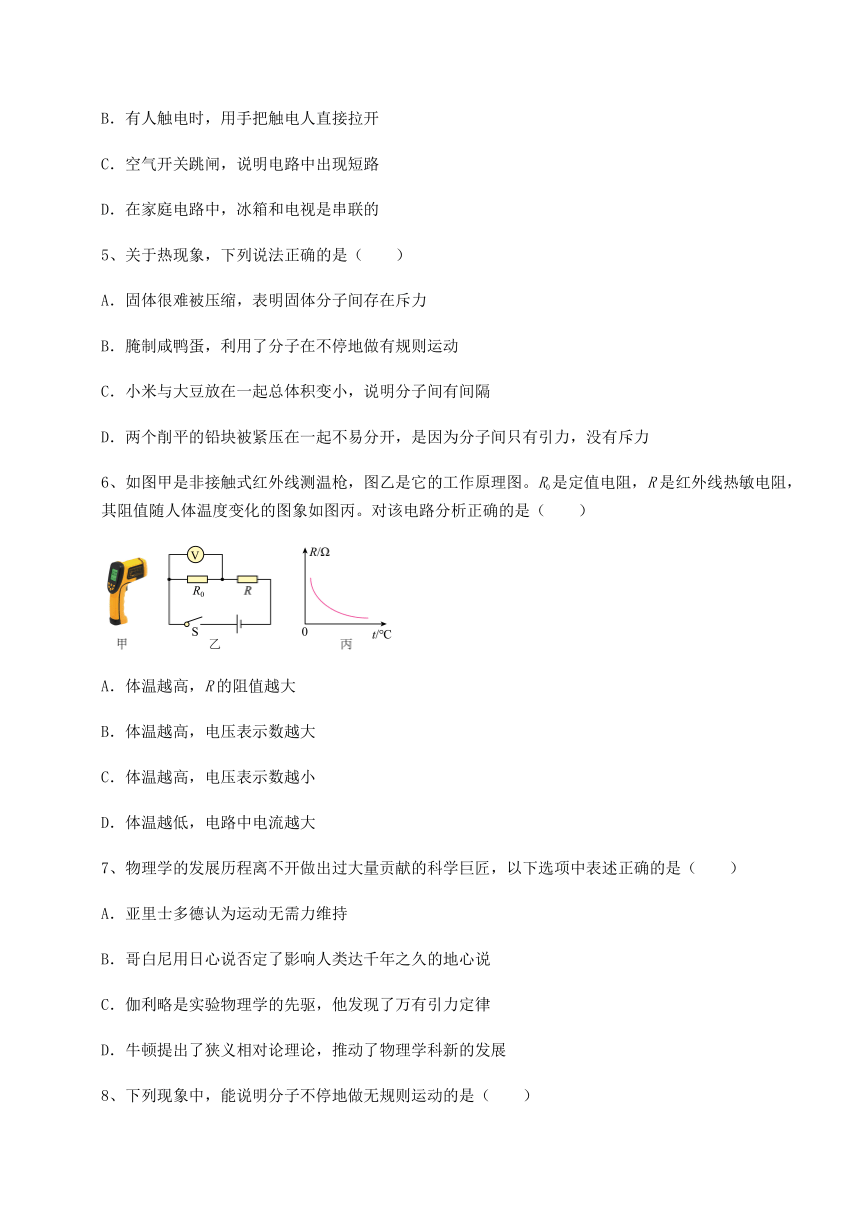

A．使用试电笔时，手应触碰笔尾金属体
B．有人触电时，用手把触电人直接拉开
C．空气开关跳闸，说明电路中出现短路
D．在家庭电路中，冰箱和电视是串联的
5、关于热现象，下列说法正确的是（　　）
A．固体很难被压缩，表明固体分子间存在斥力
B．腌制咸鸭蛋，利用了分子在不停地做有规则运动
C．小米与大豆放在一起总体积变小，说明分子间有间隔
D．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力
6、如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）
A．体温越高，R的阻值越大
B．体温越高，电压表示数越大
C．体温越高，电压表示数越小
D．体温越低，电路中电流越大
7、物理学的发展历程离不开做出过大量贡献的科学巨匠，以下选项中表述正确的是（　　）
A．亚里士多德认为运动无需力维持
B．哥白尼用日心说否定了影响人类达千年之久的地心说
C．伽利略是实验物理学的先驱，他发现了万有引力定律
D．牛顿提出了狭义相对论理论，推动了物理学科新的发展
8、下列现象中，能说明分子不停地做无规则运动的是（　　）

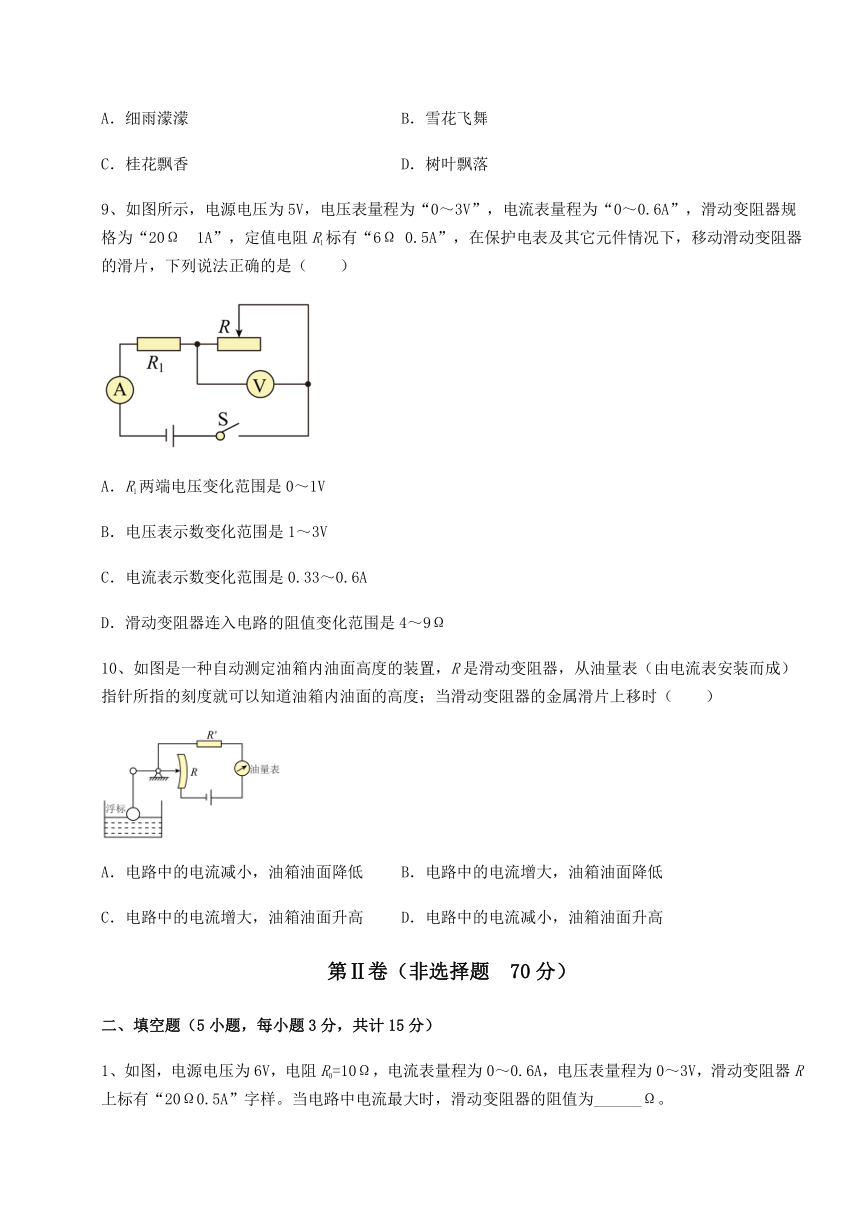

A．细雨濛濛 B．雪花飞舞
C．桂花飘香 D．树叶飘落
9、如图所示，电源电压为5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
A．R1两端电压变化范围是0～1V
B．电压表示数变化范围是1～3V
C．电流表示数变化范围是0.33～0.6A
D．滑动变阻器连入电路的阻值变化范围是4～9Ω
10、如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，从油量表（由电流表安装而成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（　　）
A．电路中的电流减小，油箱油面降低 B．电路中的电流增大，油箱油面降低
C．电路中的电流增大，油箱油面升高 D．电路中的电流减小，油箱油面升高
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）

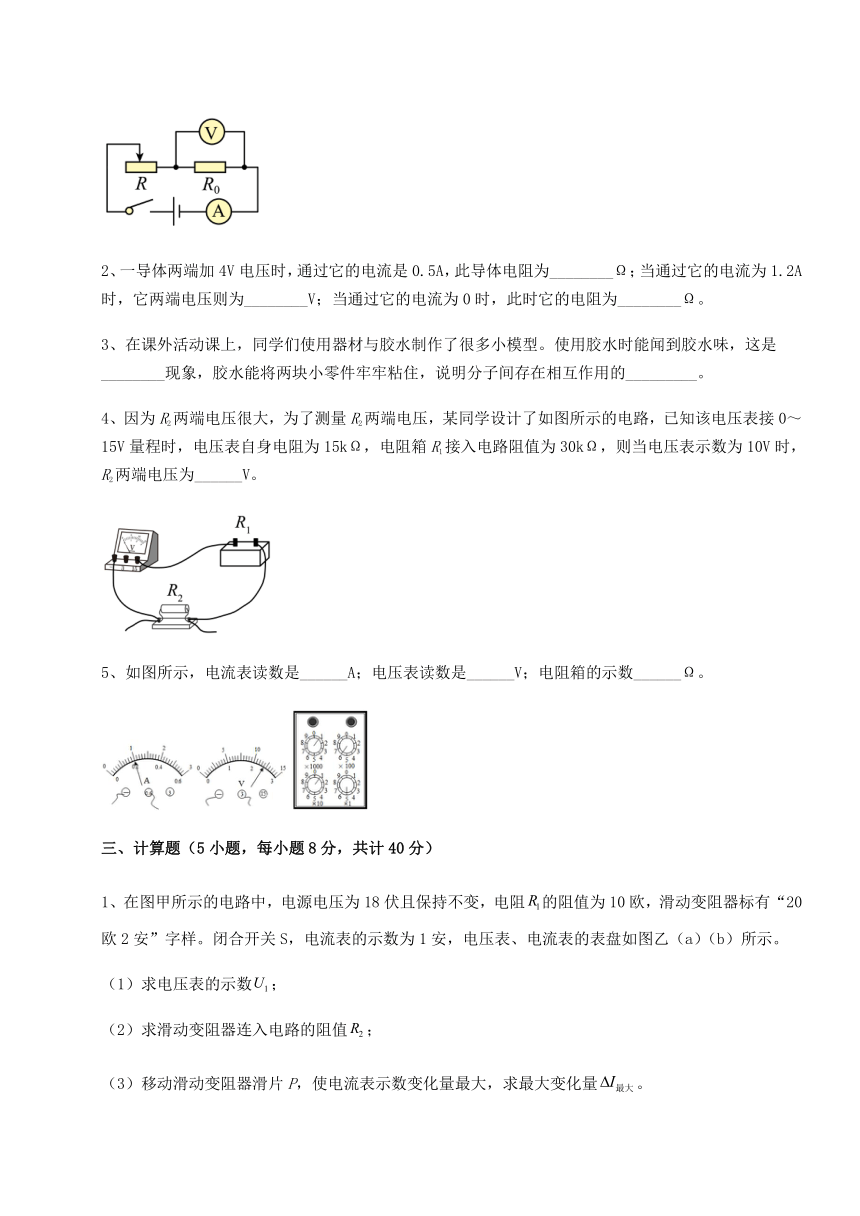

1、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为______Ω。
2、一导体两端加4V电压时，通过它的电流是0.5A，此导体电阻为________Ω；当通过它的电流为1.2A时，它两端电压则为________V；当通过它的电流为0时，此时它的电阻为________Ω。
3、在课外活动课上，同学们使用器材与胶水制作了很多小模型。使用胶水时能闻到胶水味，这是________现象，胶水能将两块小零件牢牢粘住，说明分子间存在相互作用的_________。
4、因为R2两端电压很大，为了测量R2两端电压，某同学设计了如图所示的电路，已知该电压表接0～15V量程时，电压表自身电阻为15kΩ，电阻箱R1接入电路阻值为30kΩ，则当电压表示数为10V时，R2两端电压为______V。
5、如图所示，电流表读数是______A；电压表读数是______V；电阻箱的示数______Ω。
三、计算题（5小题，每小题8分，共计40分）

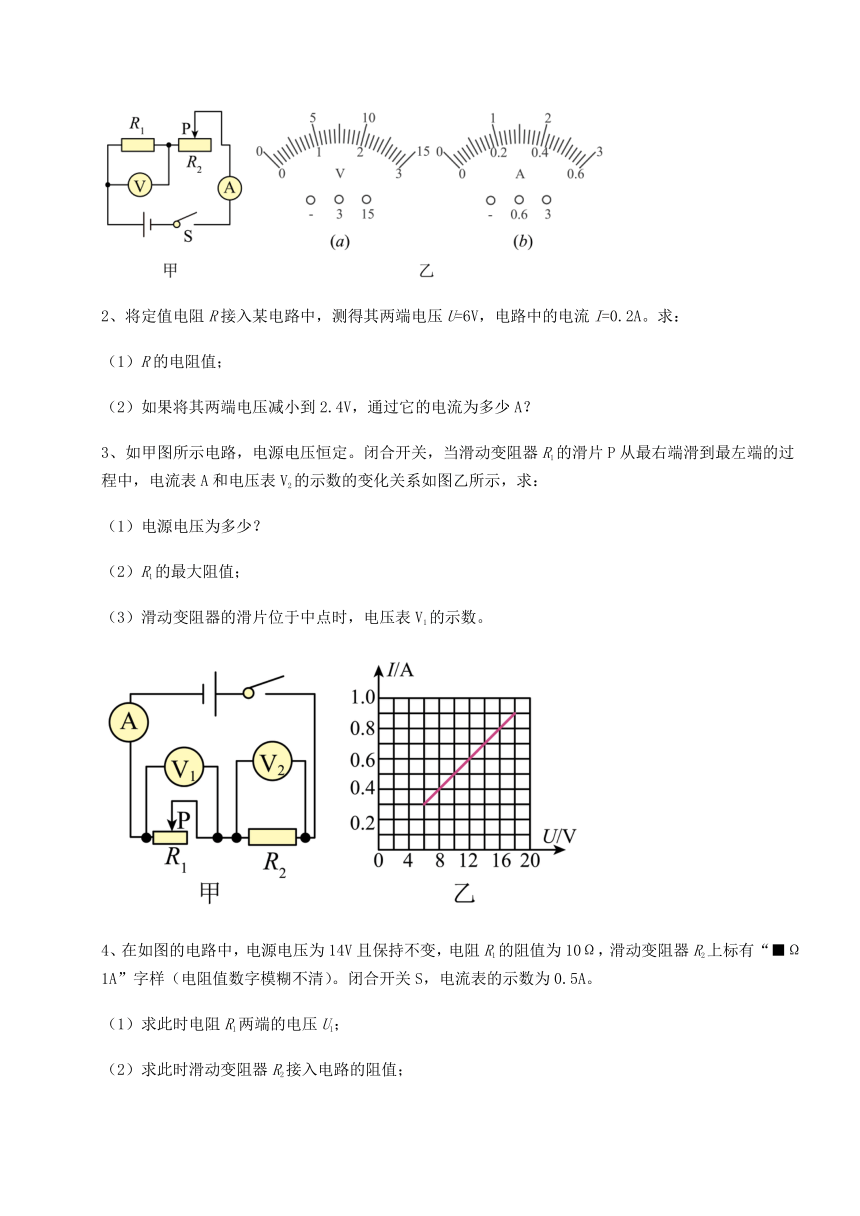

1、在图甲所示的电路中，电源电压为18伏且保持不变，电阻的阻值为10欧，滑动变阻器标有“20欧2安”字样。闭合开关S，电流表的示数为1安，电压表、电流表的表盘如图乙（a）（b）所示。
（1）求电压表的示数；
（2）求滑动变阻器连入电路的阻值；
（3）移动滑动变阻器滑片P，使电流表示数变化量最大，求最大变化量。
2、将定值电阻R接入某电路中，测得其两端电压U=6V，电路中的电流I=0.2A。求：
（1）R的电阻值；
（2）如果将其两端电压减小到2.4V，通过它的电流为多少A？
3、如甲图所示电路，电源电压恒定。闭合开关，当滑动变阻器R1的滑片P从最右端滑到最左端的过程中，电流表A和电压表V2的示数的变化关系如图乙所示，求：
（1）电源电压为多少？
（2）R1的最大阻值；
（3）滑动变阻器的滑片位于中点时，电压表V1的示数。
4、在如图的电路中，电源电压为14V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“■Ω 1A”字样（电阻值数字模糊不清）。闭合开关S，电流表的示数为0.5A。
（1）求此时电阻R1两端的电压U1；
（2）求此时滑动变阻器R2接入电路的阻值；
（3）移动滑片P，在保证各元件都能正常工作的情况下，电流表示数的最大值是最小值的5倍，求滑动变阻器R2最大阻值R2max。
5、如图，电流表量程为0～0.6A，电压表量程为0～15V，电阻R0＝30Ω，电源电压恒为24V，滑动变阻器最大阻值为100Ω，求：
（1）当电流表示数为0.4A时，R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？
（2）当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。
四、实验探究（3小题，每小题5分，共计15分）
1、小明在做“探究电流与电阻关系”的实验中：
（1）请你按照图甲的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整______。
（2）实验前，滑动变阻器的滑片应置于______（选填“A”或“B”）端，目的是______。
（3）连接电路后，闭合开关，移动滑动变阻器滑片P，发现电压表、电流表均有示数，但示数较小，无论怎样移动滑片，两电表示数均无变化，产生这一故障的原因可能是______。
（4）排除故障后，当电压表的示数为1.5V时，电流表的示数如图丁所示，则通过定值电阻的电流大小为 _____A，它的阻值是______Ω。
（5）用5Ω的电阻做完实验后，滑动变阻器滑片P不动；若将5Ω电阻换成10Ω电阻进行实验时，滑动变阻器滑片P应向______（选填“A”或“B”）调节，并保持电压表示数为______V不变，读出电流大小为0.15A。
（6）由此得到结论：电压一定时，______。
2、实验小组利用图甲所示的电路测量未知电阻Rx的阻值，Rx的阻值大约为5Ω。
（1）伏安法测电阻的实验原理是________；
（2）闭合开关前，应将滑动变阻器的滑片置于_______（选填“A”或“B”）端；
（3）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是________；
A．滑动变阻器断路 B． Rx短路 C． Rx断路
（4）排除故障后，当电压表示数为2.2V时，电流表示数如图乙所示，那么Rx的阻值是________Ω；
（5）本实验要多次测量取平均值是为了________。
3、小华同学做“电流表、电压表测电阻”实验，现有电源、电压表、电流表、待测电阻、两个滑动变阻器（分别标有“”、“”）、开关及导线若千，实验器材齐全且完好，所用电源电压不变；小华选择其中一个变阻器正确串联，并将滑片置于变阻器的一端，然后将电压表并联在电路中，闭合开关后，两电表的示数如图（a）、（b）所示，继续移动滑片，观察到电压表的示数逐渐变小为零，此时电流表示数为0.6安。
（1）小华连接电路时出现的问题是：______；小华经过思考重新连接电路并规范操作，闭合开关后，发现电压表的示数为1伏，接着，他移动滑片，当观察到电流表指针偏转9小格时，电压表的指针又到了如图（b）所示的位置；
（2）根据以上信息，通过计算判断滑动变阻器的最大阻值为______；
（3）计算待测电阻的阻值为______。（精确到0.1欧）
-参考答案-
一、单选题
1、B
【详解】
A．湿抹布能导电，用湿麻布擦拭亮着的台灯和插座容易造成触电，不符合安全用电的原则，故A不符合题意；
B．金属外壳一定要接地，这样可以避免带有金属外壳的用电器漏电时发生触电事故，符合安全用电的原则。故B符合题意；
C．当发现有人触电时，应立即采取措施是迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电。故C不符合题意；
D．用铜丝代替保险丝，发生事故时不能及时熔断，不符合安全用电原则。故D不符合题意。
故选B。
2、A
【详解】
A．电流表与待测电路串联，故A正确；
B．滑动变阻器必须一上一下接入电路，故B错误；
C．进户线后就接电能表，再接保险装置，故C错误；
D．电流要从电压表正接线柱流入，负接线柱流出，故D错误。
故选A。
3、B
【详解】
A．物理学中规定正电荷定向移动的方向为电流方向，金属导电时，靠的是自由电子，自由电子带负电荷，电流方向与电子定向移动的方向相反，故A错误；
B．带电体接触验电器时，两个金属箔片带同种电荷，同种电荷相互排斥使金属箔片分开，验电器的工作原理是同种电荷相互排斥，故B正确；
C．铜丝被均匀拉长之后，材料和温度不变，铜丝的横截面积变小、长度变长，铜丝的电阻变大，故C错误；
D．串联电路中电流处处相等，串联电路中电流从正极流向负极的过程中，电流不变，故D错误。
故选B。
4、A
【详解】
A．使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故A正确；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故B错误；
C．空气开关跳闸，说明电路中电流太大，可能是发生短路，也可能是用电器总功率过大，故C错误；
D．在家庭电路中，每个用电器都是并联在电路中，这样可以互不影响，故D错误。
故选A。
5、A
【详解】
A．分子间既有引力又有斥力，固体很难被压缩，表明固体分子间存在斥力，故A正确；
B．组成物质的分子在不停的做杂乱无章的热运动，腌制咸鸭蛋，利用了分子在不停地做无规则运动，故B错误；
C．小米与大豆放在一起总体积变小，不能说明分子间有间隔，小米和大豆都不是单个的分子，故C错误；
D．分子间既有引力又有斥力，两个削平的铅块被紧压在一起不易分开，是因为物体被拉伸时，分子间表现为引力，故D错误。
故选A。
6、B
【详解】
A．由图丙知，随着温度升高，热敏电阻R的阻值变小，故A错误；
BC．由图乙知，热敏电阻R与定值电阻R0串联在电路中，电压表测R0两端的电压。体温升高时，R的阻值变小，据串联电路的分压特点知，R分去的电压变小，则R0分得的电压变大，即电压表的示数变大，故B正确，C错误；
D．体温变低时，R的电阻变大，电路中的总电阻变大，而电源电压不变，据知，电路中的电流变小，故D错误。
故选B。
7、B
【详解】
A．亚里士多德认为力是维持运动的原因，即运动需要力维持，故A错误。
B．哥白尼是著名的天文学家，自然科学的先驱，他用日心说否定了影响人类达千年之久的托勒密地心说，有力的推动了人类文明的进程，故B正确；
C．伽利略是实验物理学的先驱，他率先用望远镜观察天空，由此得到的关于天体运行的结果有力地支持了哥白尼的日心说；万有引力定律是牛顿建立的，故C错误；
D．1905年爱因斯坦提出了狭义相对论理论，牛顿在前人研究的基础上，构建了具有划时代意义的经典力学体系，故D错误。
故选B。
8、C
【详解】
不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。
A．细雨濛濛属于宏观物体的运动，是机械运动，故A不符合题意；
B．雪花飞舞属于宏观物体的运动，是机械运动，故B不符合题意；
C．桂花飘香是花香分子不停地做无规则运动，分子运动到空气中，人们就闻到了香味，故C符合题意；
D．树叶飘落属于宏观物体的运动，是机械运动，故D不符合题意。
故选C。
9、D
【详解】
ABC．由电路图可知，定值电阻R1与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为零时，电路中的电流
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器R允许通过的最大电流为1A，定值电阻R1允许通过的最大电流为0.5A，所以，电路中的最大电流I大=0.5A，即电流表的最大示数为0.5A，由欧姆定律可知R1两端的电压最大
U1大=I大R1=0.5A×6Ω=3V
因串联电路中总电压等于各分电压之和，所以变阻器两端电压最小，电压表的示数最小为
UR小=U-U1大=5V-3V=2V
电压表量程为0～3V，当电压表的示数UR大=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时R1两端的电压
U1小=U-UR大=5V-3V=2V
则电路中的最小电流
所以，电流表示数变化范围是0.33～0.5A，电压表示数变化范围是2～3V，R1两端电压变化范围是2～3V，故ABC错误；
D．电路中的最大电流I大=0.5A，电压表的示数最小为UR小=2V，滑动变阻器接入电路中的最小阻值
电路中的最小电流，电压表的示数最大为UR大=3V，滑动变阻器接入电路中的最大阻值
滑动变阻器连入电路的阻值变化范围是4～9Ω，故D正确。
故选D。
10、A
【详解】
由图可知，该电路为串联电路，油量表串联接入电路中，滑动变阻器的金属滑片上移，浮标下降，油面降低，滑动变阻器R连入电路的电阻变大，由可知电路中的电流变小，故A符合题意，BCD不符合题意。
故选A。
二、填空题
1、10
【详解】
由电流表量程为0～0.6A，滑动变阻器R上标有“20Ω0.5A”字样，可知允许通过的最大电流为0.5A。由电阻R0=10Ω，电压表量程为0～3V，可知，允许通过的最大电流为0.3A。综上，电路的最大电流为0.3A。此时电压表示数为3V，即电阻R0两端的电压为3V，又因为电源电压为6V，根据串联电路电压特点：电路两端电压等于各部分两端电压之和可知，滑动变阻器两端的电压为3V，通过的电流为0.3A，由欧姆定律知，滑动变阻器的阻值为
2、8 9.6 8
【详解】
[1]导体两端加4V电压时，通过它的电流是0.5A，由欧姆定律得
[2]当通过导体的电流为1.2A时，由欧姆定律得它两端电压则为
[3]电阻是导体自身的一种特性与电流和电压无关，即电压、电流变化时电阻不变，所以当通过它的电流为0时，此时它的电阻为8Ω。
3、扩散 引力
【详解】
[1]使用胶水时胶水中有气味的分子做无规则热运动，扩散到空气中，使我们闻到了气味，这是扩散现象。
[2]胶水能将两块小零件牢牢粘住，说明分子间存在相互作用的引力，分子间既有引力又有斥力。
4、30
【详解】
由图可知，电压表和R1串联再和R2并联，由串联电路电流的规律可知
I表=I1
由欧姆定律可得
即
可得
U1=20V
由串并联电路电压的规律可知R2两端电压为
U2=U表+U1=10V+20V=30V
5、0.2 2.4 1615
【详解】
[1]电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.2A。
[2]电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，示数是2.4V。
[3]由图知，×1000的位置对应的数是1，×100的位置对应的数是6，×10的位置对应的数是1，×1的位置对应的数是5，故电阻箱的示数为
三、计算题
1、（1）10V；（2）；（3）0.9A
【详解】
解：（1）甲图中，两电阻串联，电压表测R1的电压，电流表测电路的电流，电流表的示数为1安，根据欧姆定律，电压表的示数
（2）根据串联电路电压的规律，滑动变阻器的电压为
U滑=U-U1=18V-10V=8V
根据串联电路电流的规律和欧姆定律，滑动变阻器连入电路的阻值
（3）滑动变阻器连入电路的电阻越小，电路的电阻越小，电路的电流越大，电压表示数越大，根据图乙电压表表盘可知，电压表最大示数为15V，此时电路的电流最小，根据欧姆定律，电路的最大电流为
而1.5A小于滑动变阻器允许通过的最大电流2A。当滑动变阻器的滑片移动到最右端时，变阻器连入电路的电阻最大，为，根据串联电阻的规律及欧姆定律，此时电路的最小电流为
电流表最大变化量
答：（1）电压表的示数为10V；
（2）求滑动变阻器连入电路的阻值为；
（3）电流表最大变化量为0.9A。
2、（1）30Ω；（2）0.08A
【详解】
解：（1）R的电阻值
（2）电阻是导体本身的一种性质，与电压和电流无关，如果将其两端电压减小到2.4V，R的电阻值不变，仍然为30Ω，通过它的电流为
答：（1）R的电阻值是30Ω；
（2）如果将其两端电压减小到2.4V，通过它的电流为0.08A。
3、（1）18V；（2）40Ω；（3）9V
【详解】
（1）当滑片在最左端时，电路为R2的基本电路，电路电流最大，滑动变阻器接入电路的阻值为0，并且其两端电压为0，根据图乙可知
Imax=0.9A，U2=18V
所以电源电压
U=U2=18V
（2）当滑片在最右端时，R1、R2串联，并且R1接入电路的阻值最大，此时电路中的电流最小；由图乙可得
Imin=0.3A，U2min=6V
因为串联电路两端电压等于各部分电压之和，所以R1两端电压
U1=U-U2=18V-6V=12V
由可得，R1的最大阻值
（3）由可得，R2的阻值
当滑片在中点时，电路中的电流
由可得，电压表V1的示数
答：（1）电源电压为18V；
（2）R1的最大阻值为40Ω；
（3）滑动变阻器的滑片位于中点时，电压表V1的示数为9V。
4、（1）5V；（2）18Ω；（3）60Ω
【详解】
解：（1）由题意可知，R1的电阻为10Ω，通过此串联电路的电流为0.5A，故根据欧姆定律可得
U1=IR1=0.5A×10Ω=5V
（2）由题意可知，电源电压U=14V,电路中的电流I=0.5A，因此电路中的总电阻
定值电阻和滑动变阻器串联，滑动变阻器接入电路的阻值
R2=R总-R1=28Ω-10Ω=18Ω
（3）由滑动变阻器的铭牌可知，滑动变阻器允许通过的最大电流是1A，因此由题意可知电流表示数的最大值为1A，则最小值为
当电流为0.2A时，电路中的总电阻为
因此滑动变阻器的电阻R2的最大阻值
R2max=R总′-R1=70Ω-10Ω=60Ω
答：（1）此时电阻R1两端的电压5V；
（2）此时滑动变阻器R2接入电路的阻值18Ω；
（3）滑动变阻器R2最大阻值为60Ω。
5、（1）12V，30Ω；（2）10～50Ω
【详解】
解：（1）由图可知，这是一个串联电路，已知电路中的电流为0.4A，R0=30Ω，根据可知R0两端的电压
U0=IR0=0.4A×30Ω=12V
电路中的总电阻
此时滑动变阻器连入电路的阻值是
R=R总-R0=60Ω-30Ω=30Ω
（2）由题意可知，当电路中的电流为0.6A时，电流最大，此时电路中的总电阻最小，总电阻为
根据串联电路电阻的特点可知，此时滑动变阻器的电阻为
Rmin=R总min-R0=40Ω-30Ω=10Ω
当滑片向左滑动，滑动变阻器电阻变大，电压表示数变大，当示数达到15V时，滑动变阻器达到最大值，此时，R0两端的电压为
U0′=U-Umax=24V-15V=9V
此时电路中的电流为
根据串联电路电流的特点可知，滑动变阻器中通过的电流也是0.3A，根据欧姆定律可得滑动变阻器接入电路的电阻为
综上可知，滑动变阻器的阻值变化范围为10～50Ω。
答：（1）R0两端电压是12V，此时滑动变阻器连入电路的阻值是30Ω；
（2）滑动变阻器连入电路的电阻范围为10～50Ω。
四、实验探究
1、 B 保护电路 滑动变阻器同时接下接线柱 0.3 5 B 1.5 电流与电阻成反比
【详解】
（1）[1]由电路图可知，滑动变阻器串联接入电路，且滑动变阻器按一上一下原则接入，如下图所示：
（2）[2][3]实验前，为保护电路，滑动变阻器的滑片应滑到阻值最大处，故由电路图可知，滑动变阻器的滑片应置于B端。
（3）[4]由题意可知，电流表有示数，则电路处于通路状态，但无论怎样移动滑片，两电表示数均无变化，则说明滑动变阻器失去调节电阻功能，故原因可能是滑动变阻器同时接入了两个下接线柱。
（4）[5][6]由图丁可知，电流表接小量程，故可知通过定值电阻的电流大小为I=0.3A，由欧姆定律可得，定值电阻的阻值为
（5）[7][8]要探究电流与电阻的关系，则应控制电阻两端电压不变，故可知将5Ω电阻换成10Ω电阻进行实验时，应控制10Ω电阻两端电压保持1.5V不变，由串联电路电阻等比例分压可知，此时应增大滑动变阻器接入电路中的阻值，故应将滑动变阻器的滑片P向B端调节，保持电压表示数为1.5V不变。
（6）[9]由实验数据可知，当电阻两端电压不变时，电阻的阻值与流过电阻的电流的乘积不变，即电压一定时，电流与电阻成反比。
2、 A C 5.5 减小实验误差
【详解】
（1）[1]伏安法测电阻的实验通过测量电压及电流来计算电阻，其原理是。
（2）[2]闭合开关前，应将变阻器的滑片置于阻值最大处，即图甲中的A端，这样才能起到保护电路的作用。
（3）[3]本探究所用电路为串联连接，闭合开关，无论怎么滑动滑片，电流表无示数，而电压表有示数，则电路中出现了断路，且电压表与电源是接通的，那么是电阻Rx出现了断路。如果滑动变阻器断路，则电压表无示数；如果Rx短路，则电流表有示数且示数随着滑片位置变化而变化，而电压表无示数。故AB不符合题意，C符合题意。
故选C。
（4）[4]由图乙知，电流表所选的是小量程，对应的分度值为0.02A，示数为0.4A，那么通过Rx的电流大小为0.4A。
Rx的阻值
（5）[5]本实验中，通过多次测量求得多个阻值，然后取平均值是为了减小实验误差。
3、电压表并联在滑动变阻器的两端了
【详解】
（1）[1]小华选择其中一个变阻器正确串联，并将滑片置于变阻器的一端，然后将电压表并联在电路中（为第一次操作），闭合开关后，两电表的示数如图（a）、（b）所示，左图中，电流表选用小量程，分度值为0.02A，电流为0.2A；右图中，电压表若选用小量程，分度值为0.1V，电压为2V，若选用大量程，分度值为0.5V，电压为10V。电压表可能并联在电源两端、滑动变阻器两端或待测电阻的两端，继续移动滑片，观察到电压表的示数逐渐变小为零，故电压表只能测量变阻器的电压，小华连接电路时出现的问题是：电压表并联在滑动变阻器的两端了。
（2）[2]根据题意可知，在第一次操作中，变阻器连入电路的电阻最大，此时电流表示数为0.2A，若电压表示数取2V，根据欧姆定律，此时变阻器连入电路的电阻
若电压表示数取10V，根据欧姆定律可知滑动变阻器连入电路的电阻为
与给出的器材不相符，故变阻器连入电路的最大电阻为。
（3）[3]继续移动滑片，观察到电压表的示数逐渐变小为零，此时电流表示数为0.6安，此时变阻器连入电路的电阻为0（为第二次操作）。重新连接电路并规范操作，则电压表并联在待测电阻的两端，且变阻器连入电路的电阻最大为，闭合开关后，发现电压表的示数为1伏（为第三次操作），与第一操作相比，滑动变阻器连入电路的电阻也最大，则第三次操作中，滑动变阻器的电压为2V，电路的电流与第一次操作时相同，即为0.2A，根据串联电路电压的规律，则电源电压为
U=2V+1V=3V
接着，他移动滑片（滑动变阻器连入电路的电阻变小，为第四次操作），当观察到电流表指针偏转9小格时，即电流表示数增大了
故第四次操作中电路的电流为
此时电压表的指针又到了如图（b）所示的位置，即电压表示数为2V，在第四次操作中，根据欧姆定律，待测电阻为
在第三次操作中，待测电阻为
在第二次操作中，待测电阻为
为减小误差取平均值作为测量结果，则待测电阻大小为
