中考物理试题分类（9下物理苏科第15章电学部分）

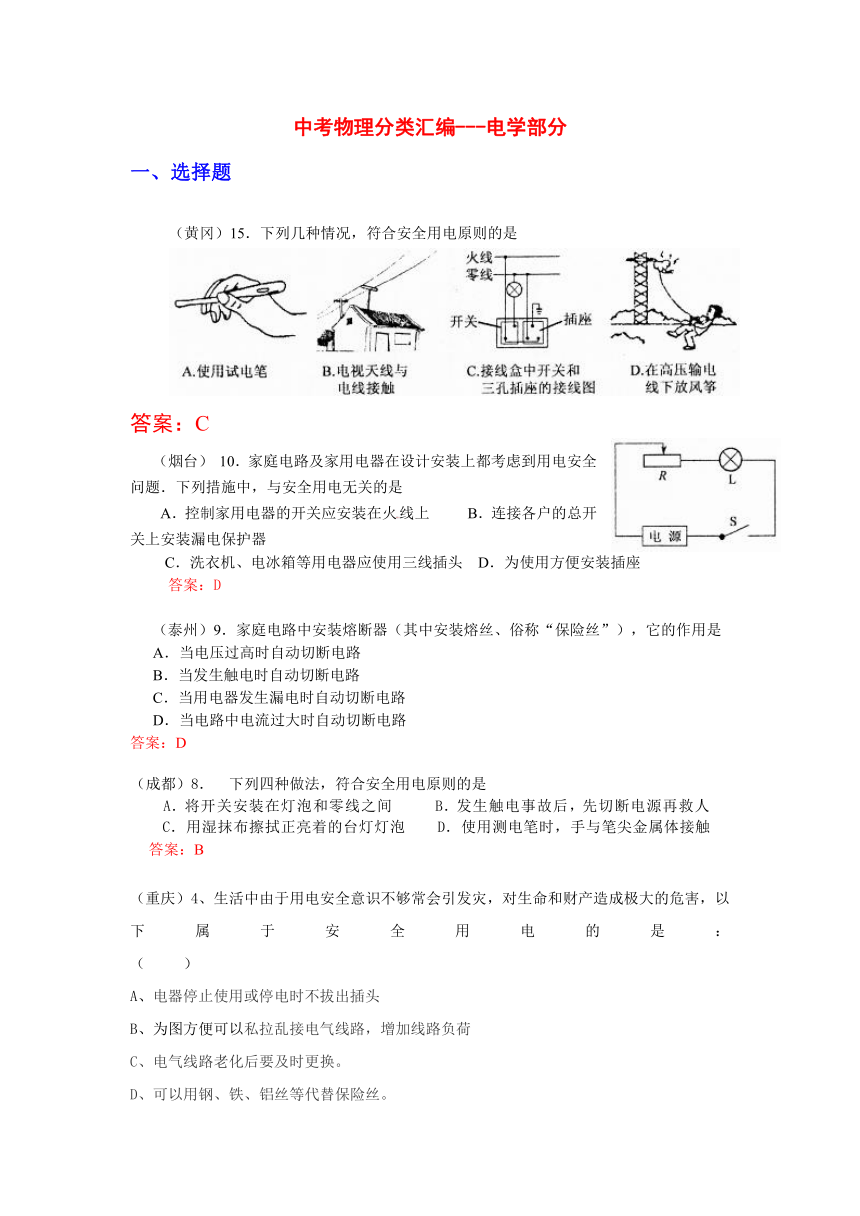

中考物理分类汇编---电学部分
一、选择题
（黄冈）15．下列几种情况，符合安全用电原则的是
答案：C
（烟台） 10．家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是
A．控制家用电器的开关应安装在火线上 B．连接各户的总开关上安装漏电保护器
C．洗衣机、电冰箱等用电器应使用三线插头 D．为使用方便安装插座
答案：D
（泰州）9．家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
答案：D
（成都）8． 下列四种做法，符合安全用电原则的是
A．将开关安装在灯泡和零线之间 B．发生触电事故后，先切断电源再救人
C．用湿抹布擦拭正亮着的台灯灯泡 D．使用测电笔时，手与笔尖金属体接触
答案：B
（重庆）4、生活中由于用电安全意识不够常会引发灾，对生命和财产造成极大的危害，以下属于安全用电的是： （ ）
A、电器停止使用或停电时不拔出插头
B、为图方便可以私拉乱接电气线路，增加线路负荷
C、电气线路老化后要及时更换。
D、可以用钢、铁、铝丝等代替保险丝。
答案：C

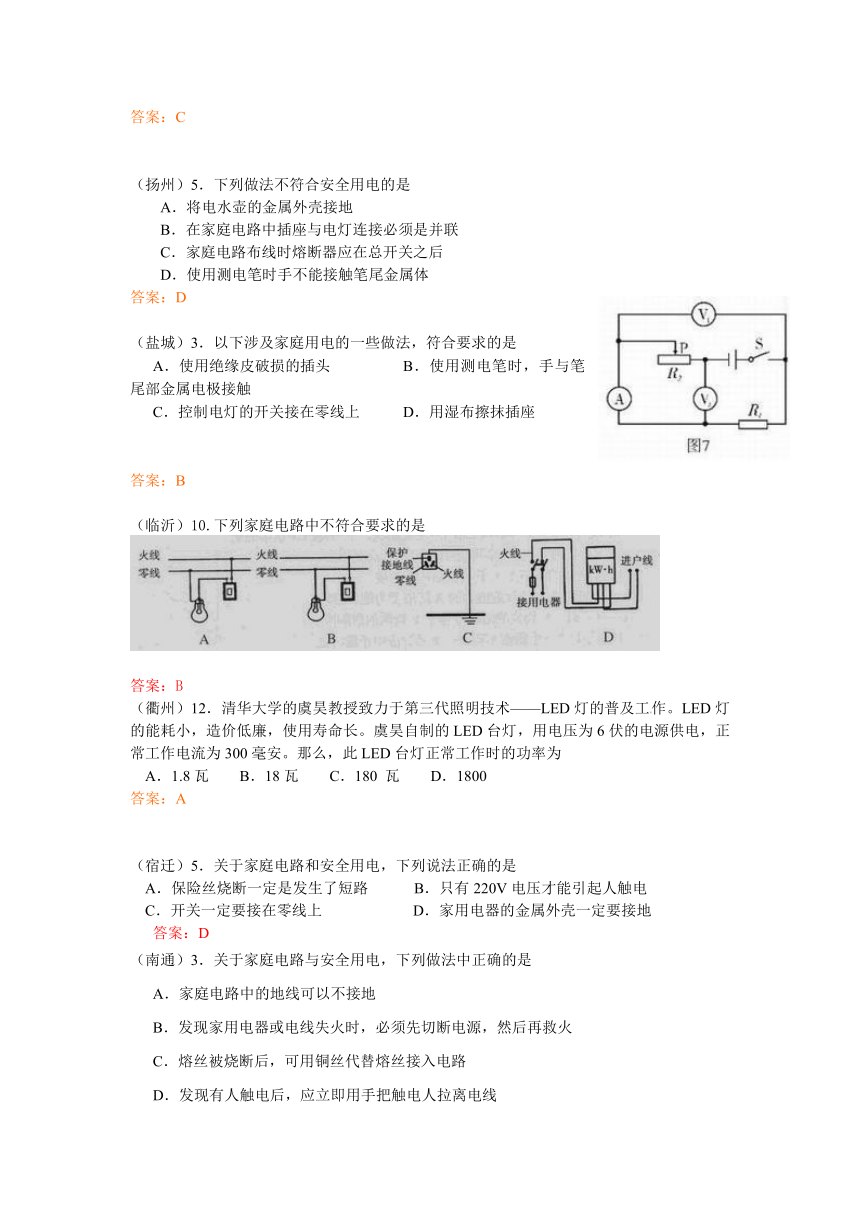

（扬州）5．下列做法不符合安全用电的是
A．将电水壶的金属外壳接地
B．在家庭电路中插座与电灯连接必须是并联
C．家庭电路布线时熔断器应在总开关之后
D．使用测电笔时手不能接触笔尾金属体
答案：D
（盐城）3．以下涉及家庭用电的一些做法，符合要求的是
A．使用绝缘皮破损的插头 B．使用测电笔时，手与笔尾部金属电极接触
C．控制电灯的开关接在零线上 D．用湿布擦抹插座
答案：B
（临沂）10.下列家庭电路中不符合要求的是

答案：B
（衢州）12．清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安。那么，此LED台灯正常工作时的功率为
A．1.8瓦 B．18瓦 C．180 瓦 D．1800
答案：A
（宿迁）5．关于家庭电路和安全用电，下列说法正确的是
A．保险丝烧断一定是发生了短路 B．只有220V电压才能引起人触电
C．开关一定要接在零线上 D．家用电器的金属外壳一定要接地
答案：D
（南通）3．关于家庭电路与安全用电，下列做法中正确的是
A．家庭电路中的地线可以不接地
B．发现家用电器或电线失火时，必须先切断电源，然后再救火
C．熔丝被烧断后，可用铜丝代替熔丝接入电路
D．发现有人触电后，应立即用手把触电人拉离电线
答案：B
（武汉）9．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。在不改变电路连接的情况下，能测出小灯泡额定功率的是 （　　）

答案：C
（德州）11. 把标有“36V 15W” 的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V的电路中，则
A. 因为甲灯额定功率较大，所以甲灯较亮
B. 因为通过它们的电流相等，所以一样亮
C. 因为甲灯的电阻较小，所以甲灯较亮
D. 因为乙灯实际功率较大，所以乙灯较亮
答案：D
（德州）11．关于家庭电路，下列说法正确的是
A．空气开关“跳闸”不一定是出现了短路 B．电灯的开关必须接在零线与电灯之间
C．工作时的电冰箱和电视机可以是串联的 D．工作的用电器越多，总电阻越大
答案：A
(梅州 )7．小明同学在家中拍到一张电能表照片，如图1所示，他仔细观察照片后，得到下列四个结论，你认为正确的是
A．电能表的额定功率为2500W
B．电能表的标定电流为5A
C．拍照片时，小明家已消耗的电能为9316kW?h
D．拍照片时，小明家已消耗的电能为931.6J
答案：B
（梅州）5．在使用家用电器时，下列说法正确的是
A．洗衣机使用三孔插座主要是为了防雷击
B．电冰箱紧贴墙壁放置有利于散热
C．电视机处于待机状态时仍会消耗电能
D．电饭锅的插头沾水后不能接入电路是因为容易
答案：C

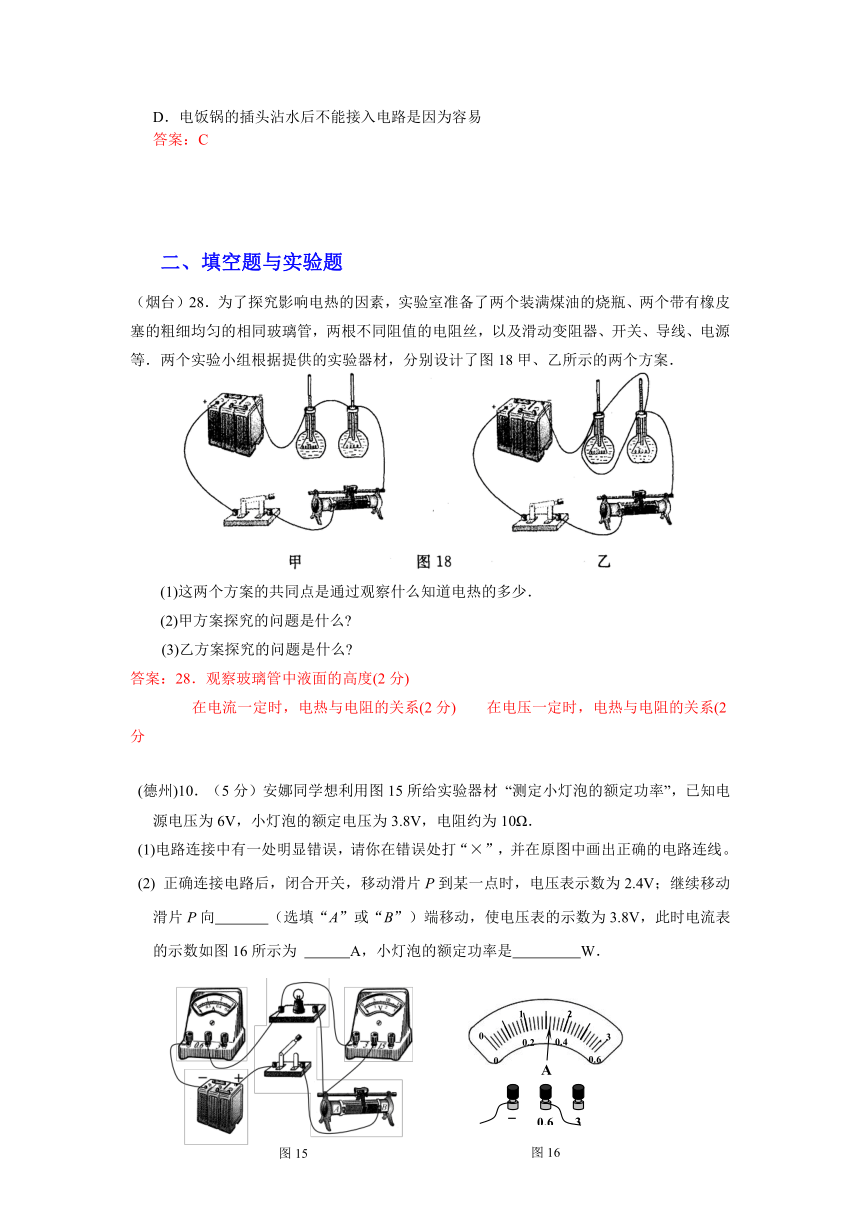

二、填空题与实验题
（烟台）28．为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图18甲、乙所示的两个方案．
(1)这两个方案的共同点是通过观察什么知道电热的多少．
(2)甲方案探究的问题是什么?
(3)乙方案探究的问题是什么?
答案：28．观察玻璃管中液面的高度(2分)
在电流一定时，电热与电阻的关系(2分) 在电压一定时，电热与电阻的关系(2分
(德州)10．（5分）安娜同学想利用图15所给实验器材 “测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压为3.8V，电阻约为10Ω．
(1)电路连接中有一处明显错误，请你在错误处打“×”，并在原图中画出正确的电路连线。
(2) 正确连接电路后，闭合开关，移动滑片P到某一点时，电压表示数为2.4V；继续移动滑片P向 　 （选填“A”或“B”）端移动，使电压表的示数为3.8V，此时电流表的示数如图16所示为 A，小灯泡的额定功率是 W．

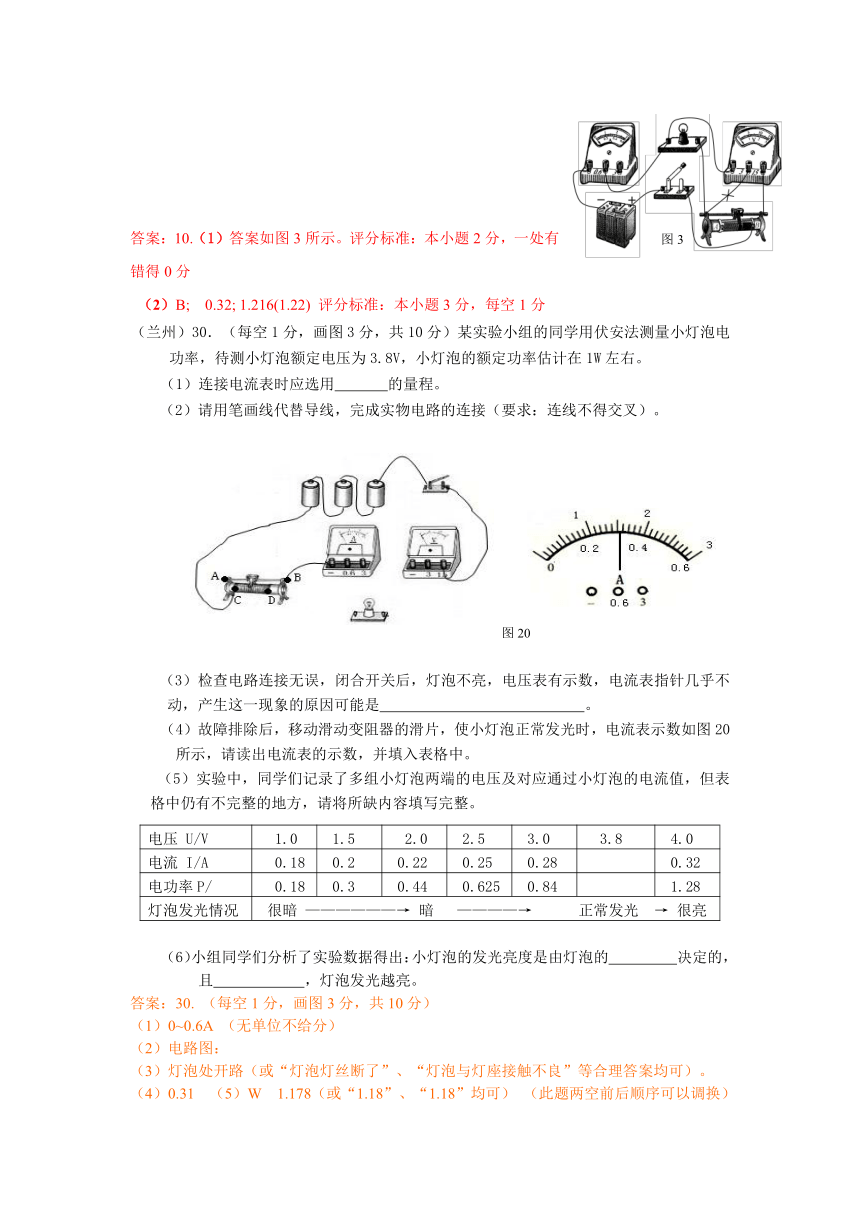

答案：10.（1）答案如图3所示。评分标准：本小题2分，一处有错得0分
（2）B; 0.32; 1.216(1.22) 评分标准：本小题3分，每空1分
（兰州）30．（每空1分，画图3分，共10分）某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。
（1）连接电流表时应选用 的量程。
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是 。
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图20所示，请读出电流表的示数，并填入表格中。
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压 U/V
1.0
1.5
2.0
2.5
3.0
3.8
4.0
电流 I/A
0.18
0.2
0.22
0.25
0.28
0.32
电功率P/
0.18
0.3
0.44
0.625
0.84
1.28
灯泡发光情况
很暗 ——————→ 暗 ————→ 正常发光 → 很亮
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且 ，灯泡发光越亮。
答案：30. （每空1分，画图3分，共10分）
（1）0~0.6A （无单位不给分）
（2）电路图：
（3）灯泡处开路（或“灯泡灯丝断了”、“灯泡与灯座接触不良”等合理答案均可）。
（4）0.31 （5）W 1.178（或“1.18”、“1.18”均可） （此题两空前后顺序可以调换）
（6）实际功率 实际功率越大
14、把标有"220V 100W"和"220V 40W"字样的两个灯泡串联接在220V的电路中，使用时两灯消耗的功率之比为 ，其中标有“220V 100W”的灯正常工作 小时消耗的电能为1kWh。
答案：30 ; 30
（苏州）18．小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为 ▲ kW·h，应付电费 ▲ 元(按每度电均价0．5元计算)．
答案．40 20
（湛江）在测定“小灯泡电功率”的实验中，小灯泡额定电压为2．5V、电阻约为10Ω。
①连接电路时开关应________，图9中的电流表尚未接入电路，连接时电流表应选0～_______A的量程．
②连好电路后，闭合开关，发现电流表、电压表的指针反偏(即逆时针偏转)原因是____________________(写出一种即可)。
③聪聪同学闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图9中滑片P向_______(选填“A”或“B”)端移动，使电压表的示数为________V。
④聪聪移动滑片只使小灯泡正常发光，此时电流表的读数为0.27A，小灯泡正常发光的电阻是________Ω(结果保留l位小数)，小灯泡的额定功率是_______W。
答案：①断开 0.6 ②电源正负极接反（电流表和电压表的正负接线柱接反）
③A 2.5 ④9.3 0.675
（苏州）23．按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两
种情况：
(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表
无示数，但电压表有示数．出现这种故障的原因是 ▲ ．
(2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作
时亮，这说明他在闭合开关前没有 ▲ ．
答案：23．(1)ab段电路发生了断路 (2)将滑动变阻器的阻值放在最大
（芜湖）4．验电器的工作原理是 。人们常用测电笔辨别家庭电路中的 线与零线。 答案：同种电荷相互排斥，火；
（芜湖）18．家用电器工作时往往达不到额定的电压和功率。某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R／kW·h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过180圈。假设电水壶的电阻保持不变，求：
(1)电水壶的电阻；
(2)电水壶工作时的实际电功率；
(3)该同学家的实际电压。
答案：18．(1)(2分)由P额＝U2额/R
得电水壶的电阻R=U2额＝（220V）2/1210W＝40Ω
(2)(4分)t=3min=180s
t时间内电水壶消耗的电能W＝180/3600＝0.5(kW·h)＝1.8×105J
电水壶的实际电功率P实＝W/t＝1.8×105/180＝1000(W)
(3)(2分)该同学家的实际电压U实＝＝＝200(V)
（芜湖）21．在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω。
(1)请用笔画线代替导线，将图10所示的实验电路中未连接部分连接完成(连线不得交叉)。

(2)连接电路时，开关应处于 状态；按照你连接的电路，滑动变阻器的滑片应调节至最 (选填“左”或“右”)端。
(3)实验时，调节滑动变阻器，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示数如图11所示，则通过灯泡的电流为 A，小灯泡的额定功率是 W。
(4)若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤。
(5)该实验还可以测定小灯泡的电阻。根据以上实验数据，这个小灯泡正常工作时的电阻为 Ω。
答案：
21．(1)(3分)(如右图)。
(2)(2分)断开，右。
(3)(3分)2.5，0.3，0.75。
(4)(2分)向左移动滑动变阻器的滑片，使电压表的示数为2.7V，记下此时电流表的示数，然后立刻断开开关。
(5)(1分)8.33。
（盐城）17．家庭电路中，电能表是用来测量电路消耗 ▲ 的仪表，熔断器是在电路超负荷运行或发生 ▲ (选填“短路”或“断路”)故障时起保护作用的装置．小红家的电能表2月底的示数为 ，3月底的示数为 ，则他家3月份消耗的电能为 ▲
kW?h．
答案：电能　　短路　　40
（盐城）24．（6分）用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动变阻器滑片，电流表示数应 ▲ (选填“变大”、“不变”或“变小”) ．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为 ▲ V．
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
－
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
答案：（1）答案甲图。 （2）变大 （3）2.5 （4）答案见丙图D
（衢州）38．在渔船上安装“风光互补发电”装置，利用太阳能电池板和风力发电机发电，以节省燃油，在舟山渔区成为现实。舟山市将在1000艘渔船上安装“风光互补发电”装置。“风光互补发电”装置由风力发电机、太阳能电池板、充电器、蓄电池等组成，太阳能电池板、风力发电机的设计寿命为20年，蓄电池约4年更换一次，项目价格如下表：
项目
风力发电机
太阳能电池板
充电器
蓄电池
安装费
价格(约)
5000元
4000元
1000元
2000元
2000元
(1)“风光互补发电”装置中的风力发电机是根据 ▲ 的原理来工作的；
(2)渔船通讯、导航及照明用电原来是通过燃烧柴油发电提供的，如果柴油中碳元素的质量占柴油质量的84％，且完全燃烧时全部碳元素均转化为二氧化碳，则完全燃烧1千克柴油将释放 ▲ 千克二氧化碳；
(3)“风光互补发电”装置的发电功率为500瓦，正常工作1小时可产生多少电能?如图是不同发电方式的
CO2排放量，若在1000艘渔船上安装这套“风光互补发电”装置，则与燃油发电相比，一天(正常发电8小时)至少减少CO2排放多少千克?
(4)某同学想在自己家的屋顶上安装这套“风光互补发电”装置，若该装置平均每天正常工作8小时，目前 电费价格约为0.54元／千瓦时，请你帮他通过计算决定是否安装这套装置。
答案：38．(1)电磁感应(2分)
(2)3.08(2分)
(3)W＝Pt＝0.5千瓦×1小时＝0.5千瓦时(2分)
减少二氧化碳的排放量＝1000×8×0.5千瓦时×(0.42—0.16)千克／千瓦时=1040千克(2分)
(4)二十年电费＝20×365×8×0.5千瓦时×0.54元／千瓦时＝15768元
风光互补发电成本＝5000元+4000元十1000元+2000元×5+2000元＝22000元
因为风光互补发电成本高于二十年电费，所以不经济，建议不安装该装置。(2分，没有具体计算分析不得分)
U/V
2
2.5
3
I/A
0.22
0.26
0.30
（南昌）在“测定2.5V小灯泡功率”的实验中，小红设计了如图20所示的电路.
(1)请在图20的“”内填入合适的“灯泡”和“电表”符号.
(2)小红按电路图连接电路，进行实验，测得数据如右表所示.断开开关时，发现电表如图21所示，其中电流表出现这种现象的原因是_____________________________________.
(3)假如不重新实验，请你利用小红已获取的信息，计算出该灯泡的额定功率是_______W.若小灯泡两端的实际电压为3V，则小灯泡的实际功率 额定功率（选填“大于”、“等于”或“小于”）.
答案：．(1)如图5所示
(2)电流表使用前未校零
(3)0.75 大于
评分意见：每空1分，共6分有其它合理答案均参照给分.
（义乌）39 ．当今世界各国都在“低碳”领域投人大量的人力和财力，来推广和发展这一 21 世纪的朝阳产业。 20 10 年 2 月 26 日，全省首个单体大容量太阳能光伏发电系统在义乌市国际商贸城四区并网发电（如图甲）。该项目的启动，显示了义乌“敢为人先”的眼光和勇气。如图乙是太阳能光伏发电系统工作示意图：
甲 乙
( l ）太阳能收集板的能量转化情况是 ▲ ；
( 2 ）为最大限度让太阳能电池板接受阳光，根据义乌的地理位置，应将它的正面朝 ▲ （选填“东”、“南”、“西”、“北” ) ;
( 3 ）商贸城部分区块的商位和通道亮起了利用太阳能光伏发电系统供电的“低碳灯”，根据跟踪记录， 2 月 28 日晴天，国际商贸城太阳能光伏发电系统共发电 5100 千瓦时，则可供多少盏额定功率为 100 瓦的“低碳灯”正常工作一小时？
答案：39 . (1)太阳（光）能转化为电能…………………………………………2分
(2）南…………………………………………2分
(3)解
W= Pt = 0 . 1 千瓦×l 小时= 0 . 1 千瓦时．…………………………………………………1分
5100 千瓦时÷ 0 . 1 千瓦时= 51000 …………………………………………………1分(公式 1 分，结论1分)
（宿迁）29．在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．
⑴经过讨论，认为不应该选择图甲电路，原因是 ▲ ．
⑵为研究电流做功与电压的关系，应该选择图 ▲ 所示的电路．
⑶利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是 ▲ ．
⑷学习电功率知识后，小明想测灯泡的额定功率，将标有“12V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接，再接入电流表．经分析，能测出灯泡 ▲ 的额定功率．
答案：
⑴无法使用控制变量法（1分） ⑵丙（1分） ⑶L1开路 （1分）⑷L1（2分）
（镇江）23．如图将灯L1“6V 3W”和L2“6V 6W”串联（灯泡电阻不变），现要使其中一盏灯长时间正常发光，则电源电压是 9 V，电路的总功率是 4.5 W．
（荆门）17.小红用一只标有2.5V字样的小灯泡练习测定小灯泡的电功率。
（1）小红完成的电路连接如图11所示，闭合开关前滑动变阻的滑片P应置于 ▲ （选填“左”或“右”）端；
（2）小红闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变。经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是 ▲ 。
（3）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片使得电压表示数为 ▲ V。
（4）小红还想利用上述实验装置测量一段电炉丝的电阻Rx，可是连接电路时发现电流表已烧坏，原电路不能使用。请你利用现有器材（电压未知的电源、量程合适的电压表、最大阻值已知为R0的滑动变阻器、开关各一个，导线若干），帮助设计一个不用改变电压表位置就能测出这段电炉丝电阻的电路。把你设计的实验电路图画在虚线框内（电炉丝的符号用电阻的符号表示），最终图线必须作在答题卡上，且用签字笔描黑。
（5）你的主要实验过程及测量的物理量是 ▲ ；计算电炉丝电阻的表达式是：Rx＝ ▲ 。
答案：17.（1）左；（2）灯泡处断路（或灯丝断了）；（3）2.5；
（4）见图答2；（5）闭合电路，先调节滑动变阻器使得接入电路电阻为0，记下电压表的示数U1；再调节滑动变阻器使得接入电路电阻为最大值R0，记下电压表的示数U2；U2 R0／(U1－U2)
评分说明：（4）电路原理正确1分，画图规范1分。（5）若先调节滑动变阻器使得接入电路电阻为最大值，记下电压表的示数U1，后调节滑动变阻器使得接入电路电阻为0，记下电压表的示数U2，则结果表达式为U1 R0／(U2－U1)
（广东）22．（6分）如图23所示是沐浴用的即热式电热水器。由于即热式电热水器水流过即热，无需像储水式电热水器那样先将水加热至一定温度时方可使用，减少散热造成的能量损失。所以它具有体积小、节能的优点。
（1）某品牌沐浴用的即热式电热水器的加热器分别由四条阻值为R1、R2、R3、R4（R1＜R2＜R3＝R4）的电热丝通过多个档位控制，得到多种不同的连接方式，但每种连接方式最多只有2条电热丝参与连接。现选取其中的四种连接如图24所示，在这四种连接中，加热功率最大的是＿＿＿＿＿＿（只填序号）；若要得到比图24中四种连接方式更小的加热功率，你认为可以采取怎样的连接方式：＿＿＿＿＿＿。
（2）在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全。右表是几种常见铜导线的安全载流量（即长时间通电的最大安全电流）。小明家现要安装一台最大额定功率为8.5kW的即热式电热水器，该用电器正常工作时的最大电流是＿＿＿＿＿＿A（结果保留一位小数），至少应选横截面积为＿＿＿＿＿＿mm2的专用导线与之配套产。
答案：
22．（6分）（1）③ 把R3与R4串联 （2） 38.6 6
（襄樊）39．如图12甲所示是“测量小灯泡的电功率”的电路图，图12乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω lA”。
(1)图12乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整
(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有 　　　　　　　　；
(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图12丙所示，则该灯泡的额定功率为　　　w。若要增大小灯泡的电功率，则滑片P应向　　　移动；
(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图13所示，通过图像发现灯丝的电阻是变化的，这一现象表明：　　　　　　　；
(5)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是　　　　　　　　　　　　　　。
答案：（2）将滑动变阻器的滑片调到最大阻值端
（3）0.75 左
（4）电阻随温度的变化而变化
（5）电压表与滑动变阻器并联
（莱芜）23．（5分）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3．8V、1．5W”的小灯泡、标有“20，1．5A”的滑动变阻器，导线若干。
甲 乙
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：
①___________________________________
②___________________________________。
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作
是
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是____________________________。
实验次数
1
2
3
电压U／V
2.0
3.0
3.8
电流I／A
0.33
0.34
0.40
电阻R／
6.0
8.8
9.5
答案：23．（1）如图（1分）（2）①连接电路时没断开开关（1分）
②滑动变阻器没调到最大阻值（1分）
（3）C（1分）（4）灯丝电阻与温度有关（1分）
（广东）17．（7分）在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图17中的实物电路连接完整。
（2）当小明同学按要求将图17电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图18甲所示）为＿＿＿＿＿＿A，电压表示数（如图18乙所示）为＿＿＿＿＿＿V。若他想测量小灯泡的额定功率，应将图17中变阻器滑片P向＿＿＿＿＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。
（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是＿＿＿＿＿＿。
答案：17．
（1）如图
（2）0.2 2 B（3） 电压表测滑动变阻器两端的电压了（电压表与滑动变阻器并联了
三、计算题
（泸州）11、太阳能电动车，它由太阳能电池提供动力，右图是它的电路简化图，光能转化为电能储存在太阳能电池中，提供电动机转动需要的动力，可通过改变调速电阻来调节电动机转速。已知太阳能电池电压为600V。请回答以下问题：
（1）当调速电阻的滑片P在最右端时，调速电阻接入电路的阻值为10Ω，闭合开关S，电压表示数为500V，此时电动机的电功率是多少？
（2）当调速电阻的滑片P滑到最左端时，电动机电功率达到18KW，此时电流表示数多大？
答案：5000W、30A
（烟台）22．某工厂在节能增效活动中，仅2009年下半年就节电5000kW·1h一位电视记者在报道这个工厂节约用电的经验时，手举一只理发用的电吹风说：“我这里有一只理发用的电吹风，它的功率是500瓦，也就是0．5千瓦，这个厂半年节约的电力可以开动10000个这样的电吹风．”
请你指出这位记者报道中的说法错误之处，并说明错误原因．
答案22．报道中的错误：这个厂半年节约的电力可以开动10000个这样的电吹风．(2分)
错误原因：由于该记者不明白电功(电能)和电功率的物理意义．5000kW．h表示的是电功(电能)的多少，10000是电吹风的个数，5000kW·h/0.5kW=10000个是不成立的．(2分)
：
（兰州）34.（9分）图24所示的是某型号电热水壶铭牌，壶中装有1.8L温度为20℃的水，求：
（1） 将水烧开，水吸收的热量是多少？〔一个标准大气压下，c水 = 4.2×103J/（kg·℃） 〕
（2）若在电热水壶工作时，标有“3000r/kW·h”的电能表在1min内转了50转，电路的实际电压是多少？
（3）不计热损失，此时烧开一壶水大约需要多少时间？
答案：
（
镇江）26．（8分）如图甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？
甲 乙
答案：解：1）RL=UL2/PL=(6V)2/6W=6Ω 2)P实=U实*I实=3V*0.7A=2.1W
3)电压表示数为2V时，由图可知此时电路中的电流为0.5A,则：
W=UTt=9V*0.5A*10s=45W
（重庆）20、周友银同学在课外实践活动中自制了一个可调节亮度的台灯，他设计的电路如图16所示．灯泡上标有“220V 40W”，滑动变阻器R上标有“990Ω 5A”，设灯泡的电阻不随温度改变，电源电压保持220V不变，求：
(1)灯泡的电阻；
(2)灯泡最亮时实际消耗的电功率；
(3)灯泡最暗时，求电路中的电流和滑动变阻器每分钟产生
的热量.
答案：20．(8分)解：(1)小灯泡的电阻：
(2分)
(2)小灯泡与滑动变阻器串联，当滑片P在A端时滑动变阻器阻值为0，灯泡最亮，此时灯正常发光：
(2分)
当滑片P在B端时滑动变阻器阻值最大，此时灯泡最暗：
(2分)
每分钟滑动变阻器产生的热量： (2分)

（盐城）23．（9分）一只开水煲的铭牌如图，内部由开关和电热丝组成．求：
产品名称：开水煲
额定频率：50Hz
额定功率：1100W
额定电压：220V
容量：1.2L
型号：JKY-12C09C
（1）正常工作时，通过内部电热丝的电流；
（2）内部电热丝的电阻；
（3）额定电压下工作5min消耗的电能．
答案：（1）5 A （2）44Ω （3）3.3×105J
（南昌）2009年10月1日的国庆联欢晚会上，有一个漂亮的“光立方”，它是由4028棵“发光树”组成的.如图24所示，每棵“发光树”上有168个LED灯（发光二极管），在得到同样亮度的情况下，其耗电量不到白炽灯的十分之一.
(1)若每个LED灯的功率为0.1W，则一棵“发光树”正常工作100min消耗了多少电能？
(2)若一棵这样的“发光树”正常工作100min消耗的电能全部用来给水加热，在一标准大气压下可以把质量为多少kg20℃的水烧开？
答案：解：(1)W总=Pt ……………………………………………………………………………(1分)
= 0.1W×168×100×60s＝1.008×105J ………………………………………………(1分)
(2)m＝= ……………………………………………………………(1分)
=＝0.3kg ……………………………(2分)
（宿迁）24．小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：
热水箱水量
额定电压
加热时功率
保温时功率
2kg
220V
440W
40W
⑴求电阻R1的阻值；
⑵求正常加热时通过饮水机的电流；
⑶在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？重新加热前的水温t是多少？(不计能量损失，c水=4.2×103J/(kg·℃))
答案：⑴R1== （2分） ⑵（2分）
⑶W=P额t=440W×5×60s=1.32×105J （1分） W =cm(t0－t)，（2分）
1.32×105J =4.2×103J/(kg·℃) ×2kg×(92℃－t) t≈76.3℃（2分）
（南通）33．(9分)氢是地球上最丰富的元素之一，氢燃烧放出能量，产物是水，不产生污染．氢能源开发是解决能源危机和环境问题的理想途径．某实验室使用的氢燃料电池电压U=220V，给一照明电路供电，照明电路由若干个“220V 100W”的灯泡并联组成．
(1)已知氢气的热值q=1.43×108J/kg，则完全燃烧m=0.20kg的氢气释放的热量是多少?
(2)每个灯泡正常发光时的阻值是多大?
(3)若照明电路中的总电流I=15A，且灯泡正常发光，则电路中所接灯泡的个数是多少?
答案：本题共9分．
解：(1)氢燃烧释放的热量
Q=mq (2分)
=0.20kg×1.43×108J/kg=2.86×107J (1分)
(2)设灯泡正常发光时的阻值为R，则 (1分)
(2分)
(3)通过每只灯泡的电流 (2分)
接入灯泡的个数盏 (1分)
(答盏，同样给分)
（镇江）30．（10分）6月5日是世界环境日，今年我国的主题是 “低碳减排，绿色生活”． 人类对能源的需求越来越大，世界能源危机日益突出，如何合理利用和开发能源，提高能源的利用率，实现低碳减排，已成为世界各国共同关注的问题．
（1）图甲为近两个多世纪以来人类能源消耗曲线图，由图可知，自1950年以来，人类能源消耗的情况是 （ A ）
A．显著增长　 　B．平稳增长 C．稳中有降　 D．显著减少

甲 乙 丙
（2）在众多的未来能源中，风能、太阳能、水能都同属于 可再生 （选填“可再生”或“不可再生”）能源，它们的开发和利用可以减少大量化石燃料的生产和消费导致严重的环境污染和生态破坏．
（3）为实现减排目标，国家大力推广风力发电．我省沿海地区风力发电项目已全面启动，沿海壮观的风电场走廊即将形成（如图乙）．假如1.2×106 kW的风电场项目全面建成之后，所有机组发电1h，可提供多少kW·h的电能？这些电能相当于多少千克煤炭完全燃烧所释放出来的能量？（煤的热值为3.0×107J/kg, 1kW·h=3.6×106J）
解：W=Pt=1.2×106 kW×1h=1.2×106 kW·h=4.32×1012 J
Q=W=4.32×1012 J
m=Q/q=4.32×1012 J/3.0×107 J/kg=1.44×105 kg
（4）充分利用太阳能，符合节能减排的理念．太阳能热水器（如图丙）已走进了千家万户，小名家的太阳能热水器接受太阳能的总有效面积为2m2，热水器每平方米的面积上1h得到的太阳辐射能平均为2.52×106 J，热水器仅能把接收的太阳能的50%转化为水的内能，若光照3h可以使热水器内初温为20℃、质量为100kg的水温度升高多少摄氏度？已知水的比热容是4.2×103 J/(kg·℃).
解：Q1=2.52×106 J×2×3=1.512×107J
Q2=50%Q1=1.512×107J×50%=7.56×106J
⊿t=Q2/cm=7.56×106J/[4.2×103 J/(kg·℃)×100kg]=18℃
（广东）20．（7分）小明学习了电功率的知识后，想利用家里的电能表（如图21）和手表，测出一些家用电器的有关数据。
（1）当家里只有一台电冰箱在正常工作时，他测出电能表1分钟转了3圈，求电冰箱在这段时间消耗的电能是多少焦耳？
（2）当电冰箱和电热水壶同时工作时，他测出电能表1分钟转33圈，求此时电热水壶的电功率是多少瓦？
（3）如果用此电热水壶把1Kg的水由20℃加热至沸腾需要的时间是多少秒？[不考虑热量的损失，气压为一个标准大气压，水的比热容为4.2X103J/(Kg℃)]
答案：
（7分）解：（1）电冰箱消耗电能为
W冰=3r×1kWh/1500r=1/500kWh=7.2×103 J
（2）共消耗电能为
W =33r×1kWh/1500r = 11/50kWh =7.92×104J
电热水壶消耗电能为
W热= W － W冰=7.92×104J －7.2×103 J = 7. 2×10 4J
t=1min=60s
电热水壶的电功率为
P= W热/ t =7. 2×10 4J/ 60s = 1200 W
(3)水吸收热量为
Q吸= c m (t－t0) = 4.2×103J/(Kg℃) ×1kg×(100℃－20℃)=3.36×105 J
消耗电能为
W1=Q吸=3.36×105 J
时间为
t= W1/ P =3.36×105 J/1200 W = 280 s
（湛江）24．小明的奶奶住在徐闻农村，她家的楼道灯泡在深夜时很容易烧坏．为解决这一问题，小明设计了如图12所示的电路，L1和L2都是“220V40W”．请回答下列问题：(设灯泡的电阻不变化，电源电压变化忽略不计)
(1)乙灯泡的电阻是多少?闭合开关S和S1，L1正常发光，工作5h消耗的电能是多少?
(2)断开S1，闭合S，让两灯泡都发光，深夜灯泡就不容易烧掉了，请计算此时L1两端的电压．
(3)请计算两盏灯泡都亮时电路消耗的总功率是多少?

答案：.解：(1)乙灯泡的电阻R=U2/P=(220V)2/40W=1210Ω
L1正常工作5h消耗的电能W=Pt=0.04kW×5h=0.2 kW·h
(2)断开S1，闭合S时，电流I=U/R总=220V/（1210Ω+1210Ω）=1/11A
L1两端的电压U1=IR1=1/11A×1210Ω=110V
(3)两盏灯泡都亮时电路消耗的总功率P总=UI=220V×1/11A=20W
。
（菏泽）27（7分）．如图18所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）灯泡的电阻
（2）电源电压
（3）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率
答案：27（7分，公式占1分，计算过程与结果占1分）．
．解：（1）由………………………………………………………（1分）
得Ω…………………………………………（1分）
（2）当S1、S2闭合，P滑到最右端时，R和L并联……………………（1分）
因L正常发光，所以电源电压U=UL=6 V ……………………………（1分）
（3）当S1闭合、S2断开时，P滑到最左端，L和R串联……………（1分）
A…………………………………（1分）
W………………………………………（1分）
（鸡西）34．小华家要购买一台即热式电热水器（俗称“过水热”），替换原来的箱式电热水器，它能使水温在数秒内就达到适宜温度。
⑴这种“过水热”的铭牌上注明：“220V、6000W”。当它正常工作时，通过它的电流是多少？
⑵鸡西市生活用电的电费为0.5元/kW·h，当地澡票价格是4元，如果他使用这种“过水热”洗澡，每次累计通电时间是10分钟。请你计算一下，他每次洗澡可节省多少元？（用水发生的费用按0.1元计算）

⑶因为“过水热”工作环境潮湿且功率大，那么在安装、使用过程中，应当注意什么呢？
（已知他家的空气开关上标有的最大额定电流是20A）
⑷最近，小华发现许多邻居在使用“太阳能”热水器。如果你是小华，那么，你是选择“太阳能”呢，还是选择“过水热”呢？说出选择的依据。
答案：34、（1）…………………………………………………………（1分）
……………………………………… （1分）
（2） …………………………………………………………（1分）
………………………………………（1分）
每次用电费用 0.5元/ kW·h ×1 kW·h =0.5元
节省费用：4元-0.5元-0.1元=3.4元……………………………………（1分）
（3）为了安全，应当加装漏电保护装置（答使用三孔插座和三角插头亦可）（1分）；
要进行电路改造（答出具体改造方法，或指明用电器与原电路最大额定电流不匹配也可得分）（1分）
（4）太阳能热水器清洁无污染，节能，太阳能可再生， 低碳， 比较安全；
“过水热”加热比较快，使用方便，体积小节省空间，不受天气影响（1分）
（“太阳能”与“过水热”二选一，理由只要合理均可得分
