人教版九年级全一册15.2电流和电路同步练习（含答案）

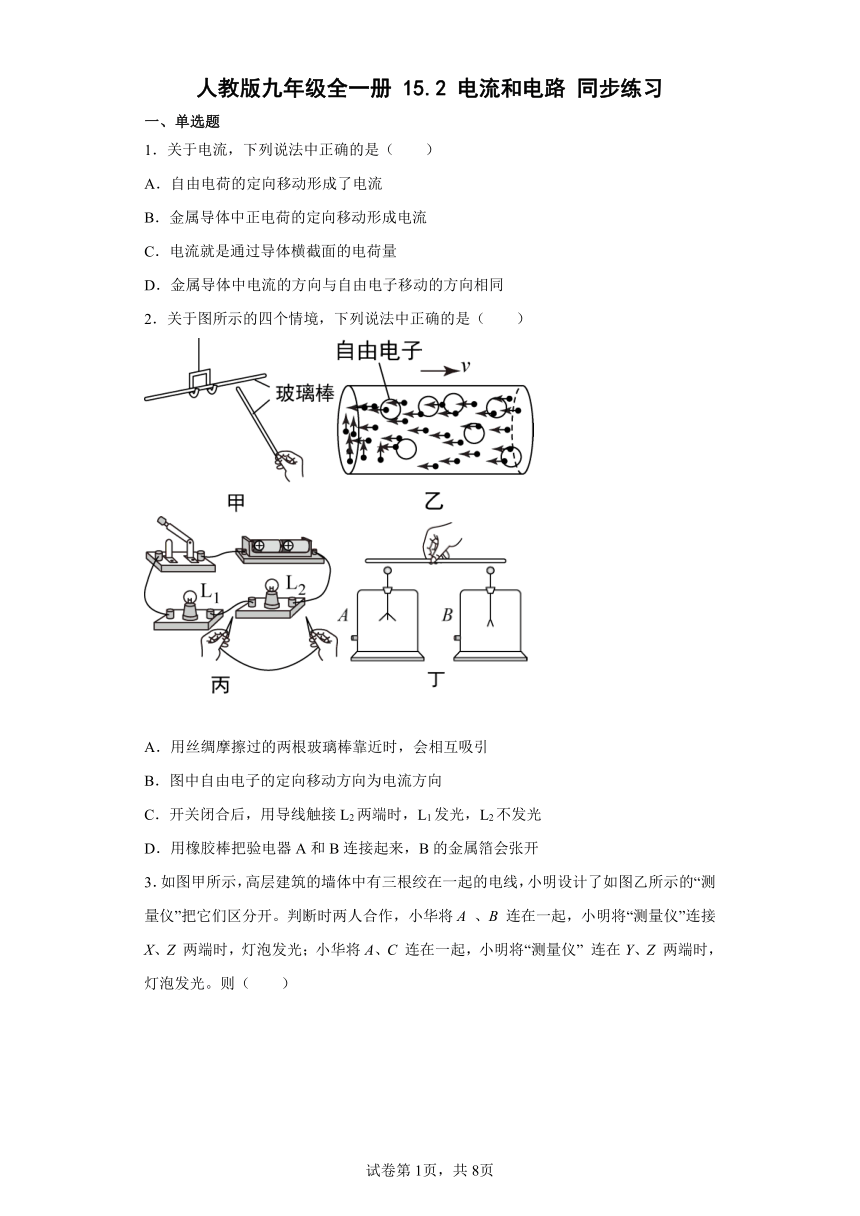

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．关于电流，下列说法中正确的是（　　）
A．自由电荷的定向移动形成了电流
B．金属导体中正电荷的定向移动形成电流
C．电流就是通过导体横截面的电荷量
D．金属导体中电流的方向与自由电子移动的方向相同
2．关于图所示的四个情境，下列说法中正确的是（　　）
A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B．图中自由电子的定向移动方向为电流方向
C．开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．用橡胶棒把验电器A和B连接起来，B的金属箔会张开
3．如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（　　）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线
4．下列说法正确的是（　　）
A．在闭合电路中，电流总是从电源的正极流向负极
B．“破镜不能重圆”，说明分子间有斥力
C．验电器的工作原理是：同种电荷相互排斥
D．燃料燃烧释放的热量越大，燃料的热值越大
5．下列说法正确的是（　　）
A．导体和绝缘体没有明显的界限
B．电荷移动的方向就是电流的方向
C．与毛皮摩擦的橡胶棒得到了正电荷而带正电
D．原子不显电性是因为原子里没有电荷
6．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
7．如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，金属棒中瞬间电流方向从A到B
B．B中负电荷通过金属棒流向A，金属棒中瞬间电流方向从A到B
C．A中负电荷通过金属棒流向B，金属棒中瞬间电流方向从B到A
D．B中正电荷通过金属棒流向A，金属棒中瞬间电流方向从B到A
8．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
9．如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能

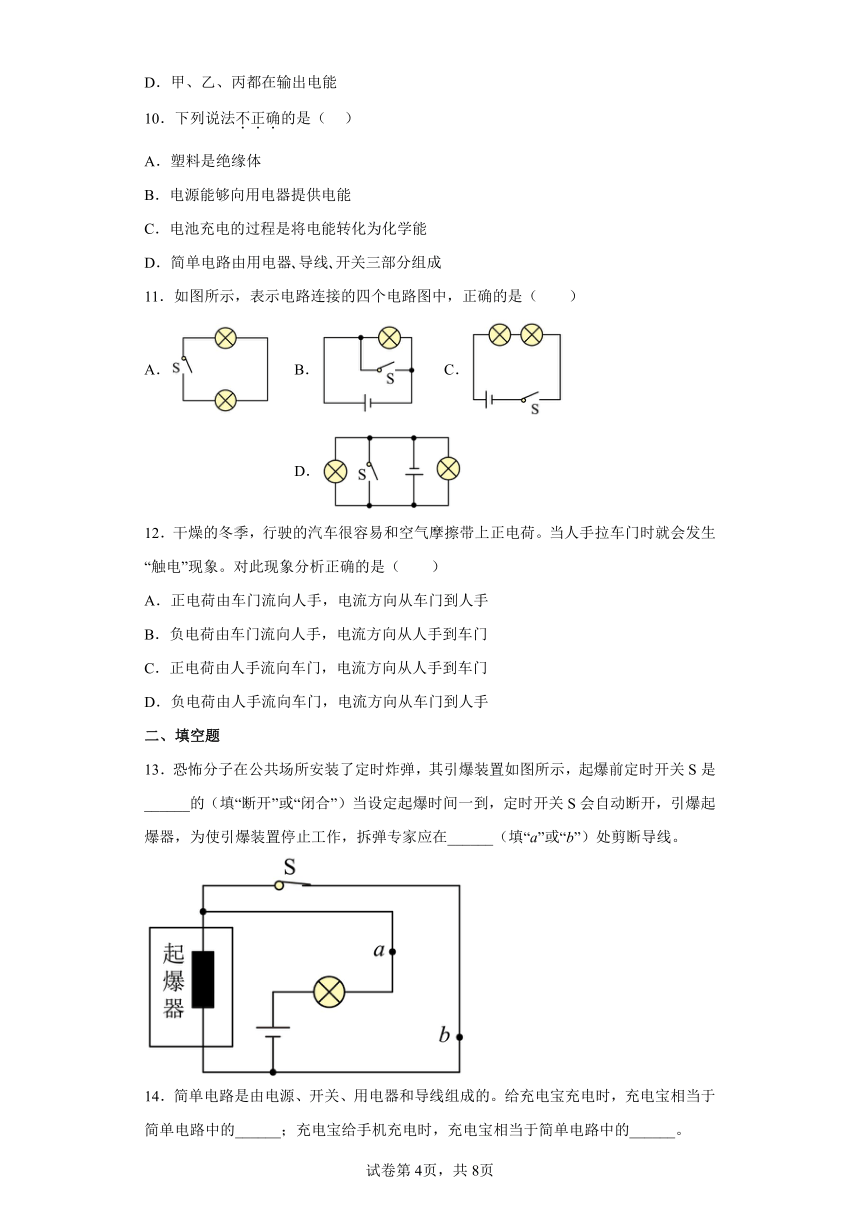

10．下列说法不正确的是（ ）
A．塑料是绝缘体
B．电源能够向用电器提供电能
C．电池充电的过程是将电能转化为化学能
D．简单电路由用电器 导线 开关三部分组成
11．如图所示，表示电路连接的四个电路图中，正确的是（　　）
A． B． C． D．
12．干燥的冬季，行驶的汽车很容易和空气摩擦带上正电荷。当人手拉车门时就会发生“触电”现象。对此现象分析正确的是（　　）
A．正电荷由车门流向人手，电流方向从车门到人手
B．负电荷由车门流向人手，电流方向从人手到车门
C．正电荷由人手流向车门，电流方向从人手到车门
D．负电荷由人手流向车门，电流方向从车门到人手
二、填空题
13．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是______的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。
14．简单电路是由电源、开关、用电器和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______；充电宝给手机充电时，充电宝相当于简单电路中的______。

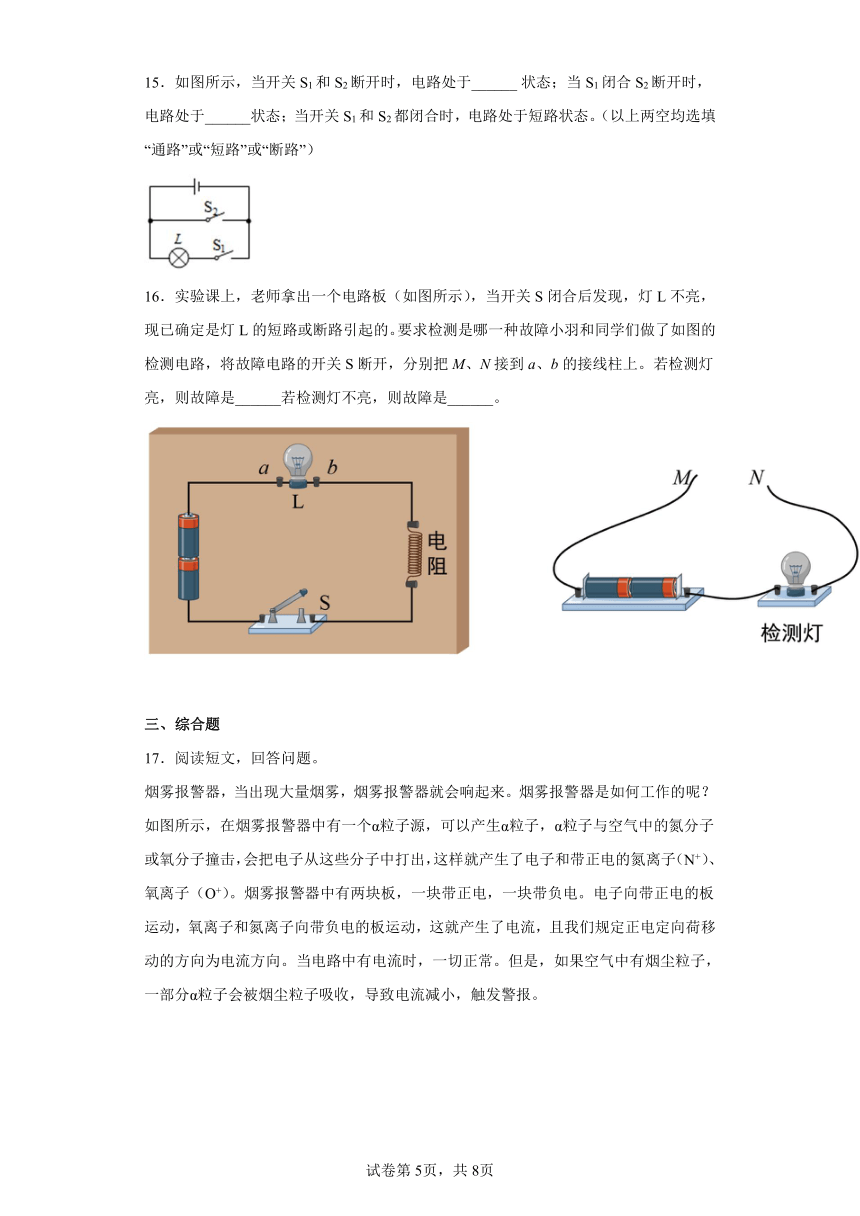

15．如图所示，当开关S1和S2断开时，电路处于______ 状态；当S1闭合S2断开时，电路处于______状态；当开关S1和S2都闭合时，电路处于短路状态。（以上两空均选填“通路”或“短路”或“断路”）
16．实验课上，老师拿出一个电路板（如图所示），当开关S闭合后发现，灯L不亮，现已确定是灯L的短路或断路引起的。要求检测是哪一种故障小羽和同学们做了如图的检测电路，将故障电路的开关S断开，分别把M、N接到a、b的接线柱上。若检测灯亮，则故障是______若检测灯不亮，则故障是______。
三、综合题
17．阅读短文，回答问题。
烟雾报警器，当出现大量烟雾，烟雾报警器就会响起来。烟雾报警器是如何工作的呢？
如图所示，在烟雾报警器中有一个α粒子源，可以产生α粒子，α粒子与空气中的氮分子或氧分子撞击，会把电子从这些分子中打出，这样就产生了电子和带正电的氮离子（N+）、氧离子（O+）。烟雾报警器中有两块板，一块带正电，一块带负电。电子向带正电的板运动，氧离子和氮离子向带负电的板运动，这就产生了电流，且我们规定正电定向荷移动的方向为电流方向。当电路中有电流时，一切正常。但是，如果空气中有烟尘粒子，一部分α粒子会被烟尘粒子吸收，导致电流减小，触发警报。
（1）α粒子与空气中的氮分子或氧分子撞击，会产生带______（选填“正”或“负”）电的电子，这些电子会向烟雾报警器中的带正电的板运动，是因为______。
（2）如图所示，两板间的电流方向是______（选填“向上”或“向下”）的。
（3）当有烟雾时，烟雾报警器就会响起来的原因是：______。
18．学校保安人员使用的手电筒不发光了，请你帮助他们找出原因．
（1）根据图甲中手电筒的结构示意图，将乙图中的电路图补画完整．
（2）写出手电筒不发光的两种可能原因．
①_____________________________________________；
②_____________________________________________．
19．“中国国家反恐小组“的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆。
（1）定时器（钟表）应该安装在 _____（选填“a”或“b”）导线上。在定时阶段，该导线是 _____（选填“通”或“开”）路，因此起爆器被短路，电流 _____（选填“能”或“不能”）通过引爆器，因此在定时阶段起爆器不会爆炸引爆炸弹；
（2）当定时器（钟表）定时结束时b导线被 _____（填“接通”或“切断”），此时电流 _____（选填“能”或“不能”）通过起爆器，因此在定时结束的瞬间起爆器立即爆炸；
（3）综上所述，定时器（钟表）在定时阶段相当于一个 _____（选填“闭合”或“断开”）的开关。为使该定时爆炸装置停止工作，应立即剪断导线 _____（选填“a”或“b”）。
20．电容器是电气设备中的重要元件，是储存电荷的装置．两个相距很近又彼此绝缘的平行金属板就形成一个最简单的电容器．在电路图中用符号“”表示．
（1）如图所示电路，开关置于a时，电容器的一个极板与电源的正极相连，另一个极板与负极相连，两个极板将分别带上等量异种电荷，这个过程叫做电容器充电，电容器一个极板所带电荷量的绝对值叫做电容器所带的电荷量．开关置于b时，充电后的电容器的两极板接通，两极板上的电荷中和，电容器又不带电了，这个过程叫做电容器放电．放电过程中，经过电流表的电流方向为__________（选填“M到N”或“N到M”）．
（2）当开关置于a时，通过改变电源电压来改变电容器两极板间的电压U，电容器所带的电荷量Q也随之改变．实验数据如下表：
次数 1 2 3 4
电压U/V 4.0 8.0 12.0 16.0
电荷量Q/C
实验表明，在误差允许的范围内，这个电容器所带的电荷量Q与两极板间的电压U的比值是一个常量．换用不同的电容器，这个比值一般是不同的．
电容器所带的电荷量Q与电容器两极板间电压U的比值叫做电容器的电容，用符号C表示，表达式为．在国际单位制中，电容的单位是法拉，符号是F．．
①电容器两极板间电压减小，它的电容_____________．
②上述电路中，若电源电压为9V，换用电容为的电容器，充电完毕后再进行放电，在全部放电过程中释放的电荷量是_____________库．
21．阅读下面短文，回答以下问题。
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般。感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛，感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以降低饮料的温度。需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。
（1）液体感应器是先进的触水式___________（选填“电源”、“用电器”、“开关”或“导线”）。
（2）冷冻后的感应发光冰块通过___________的方式改变饮料的内能，饮料的内能________（选填“增大”或“减小”）。
（3）LED灯泡发光时，温度没有和小灯泡一样明显上升，说明其效率比小灯泡要________。
（4）放入饮料内的感应发光冰块内部的电路处于_________状态，饮料是________（选填“导体”、“绝缘体”、“半导体”或“超导体”）。。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
ABD．电荷的定向移动形成了电流。金属导体中能自由移动的是自由电子，而电子带负电，所以自由电子定向移动方向与电流方向相反。故A正确、BD错误；
C．电流是单位时间通过导体横截面的电荷量。故C错误。
故选A。
2．C
本题考查电荷、电流的相关知识。
【详解】
A．用丝绸摩擦过的两根玻璃棒带正电，它们靠近时会相互排斥，故A项错误；
B．由于自由电子带负电，而我们规定正电荷的定向移动方向为电流方向，故图中自由电子的定向移动的反方向为电流方向，故B项错误；
C．开关闭合后，用导线触接L2两端时， L2短路，故L1发光，L2不发光，故C项正确；
D．由于橡胶棒是绝缘体，故用橡胶棒把验电器A和B连接起来，B的金属箔不会张开，故D项错误。
故选C。
3．A
【详解】
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将A、C 连在一起时，小明将“测量仪”连在Y、Z两端，灯泡发光，如图2所示；图1中上面只剩下B端，下面只剩下的是X端，则说明B和X是同一根电线；综上分析，C和Y是同一根电线，B和X是同一根电线，则剩下的A和Z是同一根电线，故A符合题意， BCD不符合题意。
故选A。
4．C
【详解】
：A．闭合电路中在电源的外部，电流总是从电源正极流向负极，而电源内部的方向与之相反，故A错误；
B．“破镜不能重圆”，是因为镜子破裂处的分子间间隔较大，大于分子直径的10倍，分子间的作用力十分微弱的缘故，故B错误；
C．验电器是根据同种电荷相互排斥的原理制成的，故C正确；
D．热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量、燃烧是否充分、释放热量多少无关，故D错误。
故选C。
5．A
【详解】
A．导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转化的，故A正确；
B．规定正电荷的定向移动方向为电流方向，故B错误；
C．与毛皮摩擦的橡胶棒得到了电子而带负电，故C错误；
D．原子核内的质子数和核外电子数相等，质子带正电，电子带负电，所以整个原子不显电性，故D错误。
故选A。
6．D
【详解】
晴天充电时，铅酸蓄电池会消耗电能，转化为化学能，所以蓄电池相当于是用电器。
故选D。
7．B
【详解】
丝绸摩擦过的玻璃棒缺少电子，带正电，当玻璃棒与验电器A接触后，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷（自由电子）会转移到A上，电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，故B正确，ACD错误。
故选B。
8．B
【详解】
A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选B。
9．C
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
10．D
【详解】
A．容易导电的物体叫导体，如金属、人体、大地、不纯净的水、碳棒等；不容易导电的物体叫绝缘体，如胶木、橡胶、塑料、玻璃、陶瓷、纯净的水、空气等。塑料是绝缘体，故A正确，不符合题意；
B．电源能够向用电器提供电能，用电器把电能转化为其它形式的能，故B正确，不符合题意；
C．电池充电的过程是将电能转化为化学能，储存在电池中，故C正确，不符合题意；
D．简单电路由用电器 导线 开关和电源组成，故D错误，符合题意。
故选D。
11．C
【详解】
A．图中没有电源，故A错误；
B．开关闭合后电源短路，故B错误；
C．一个完整的电路，要有开关，用电器和电源，组成一个通路，故C正确；
D．开关闭合后，电源短路，故D错误。
故选C。
12．D
【详解】
行驶的汽车很容易和空气摩擦带上正电荷，当人手拉车门时就会发生“触电”现象，人手也带上了正电荷，所以人手失去电子，电子由人手流向车门，电子是负电荷，电流方向是正电荷定向移动的方向（负电荷定向移动的反方向），所以电流的方向为：车门到人手。故ABC错误，D正确。
故选D。
13． 闭合 a
【详解】
[1]起爆器当有电流经过时工作，当开关S闭合时，起爆器被短路，没有电流经过起爆器，起爆器不工作，所以起爆前开关S闭合。
[2]拆弹时如果剪断b处导线，有电流经过起爆器，会引起爆炸，如果剪断a处导线，整个电路中没有电流，不会引起爆炸，所以应该在a处剪断导线。
14． 用电器 电源
【详解】
[1]充电宝在充电时消耗电能转化为化学能储存起来，相当于用电器。
[2]充电宝给手机充电时，为手机提供电能，此时充电宝相当于电源。
15． 断路 通路
【详解】
[1]由图可知，S1和S2都断开时，电流无法形成回路，故电路为断路。
[2]当S1闭合S2断开时，灯泡L发光，因此电路为通路。
16． 灯L短路 灯L断路
【详解】
[1][2]开关S断开，分别把M、N接到a、b的接线柱上时，若L没有问题，L与检测灯都应亮，但比较暗；若不亮，说明不能形成通路，是L断路了，若只有检测灯亮，说明L发生短路了。
17． 负 同种电荷互相排斥，异种电荷互相吸引 向下 见解析
【详解】
（1）[1][2]由材料可知，α粒子与空气中的氮分子或氧分子撞击，会把电子从这些分子中打出，电子带负电，电子会向正极板运动是因为同种电荷互相排斥，异种电荷互相吸引。
（2）[3]我们把正电荷定向移动的方向规定为电流方向，本题中正电荷向下运动，故电流方向向下。
（3）[4]由题干可知，a粒子是被烟尘粒子吸收，导致电流变小，触发警报，警报器响起来。
18． ①电池没电；②小灯泡烧坏了
【详解】
(1)用导线将电源、开关以及灯泡顺次连接起来；如图所示：
(2)手电筒闭合开关后不发光，灯泡不亮的原因：①电池供电不足，通过灯的电流太小，灯的实际功率太小；②不能发光灯丝断了，没有电流通过灯的灯丝，所以灯不亮．
【点睛】
（1）手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可．（2）灯泡不发光的原因可能是断路，如：灯丝断了、开关接触不良，也可能是电池没电了．
19． b 通 不能 切断 能 闭合 a
【详解】
（1）[1][2][3]由电路图知，定时器应相当于开关安装在b导线上，在定时阶段，该定时器是接通的，即b导线通路，则起爆器被短路，电流通过小灯泡，而不经过引爆器，起爆器不工作，不会发生爆炸。
（2）[4][5]定时结束，则定时器会切断b导线，那么电流通过起爆器及小灯泡形成回路，起爆器立即爆炸。
（3）[6][7]定时器在定时阶段相当于处于闭合状态的开关，起爆器处于短路状态。此时应剪断a导线，则定时结束时，起爆器所在电路断开，无法爆炸。
20． M到N 不变 2.7×10-11
【详解】
第一空．放电过程，极板上方带正电，下方带
负电，分析可得电流由M经电流表到N；
第二空．由实验数据可得，同一个电容器，电
荷量与极板间电压比值为常量，又由于
则可得电压减小时电容大小不变；
第三空．
21． 开关 热传递 减小 高 通路 导体
【详解】
（1）[1]由题意，感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性。
（2）[2][3]将冷冻后的感应发光冰块放入饮料后，热量从饮料传递到冰块，饮料内能减小温度降低，是通过热传递来改变饮料内能的。
（3）[4]LED灯泡发光时，温度没有和小灯泡一样明显上升，说明产生的内能较少，消耗的电能主要转化为光能，其效率较高。
（4）[5]放入饮料的感应发光冰块会发光，即内部电路要闭合，处于通路状态。
[6]饮料能导电，是导体。
