人教版九年级全一册 18.2 电功率 同步练习
一、单选题

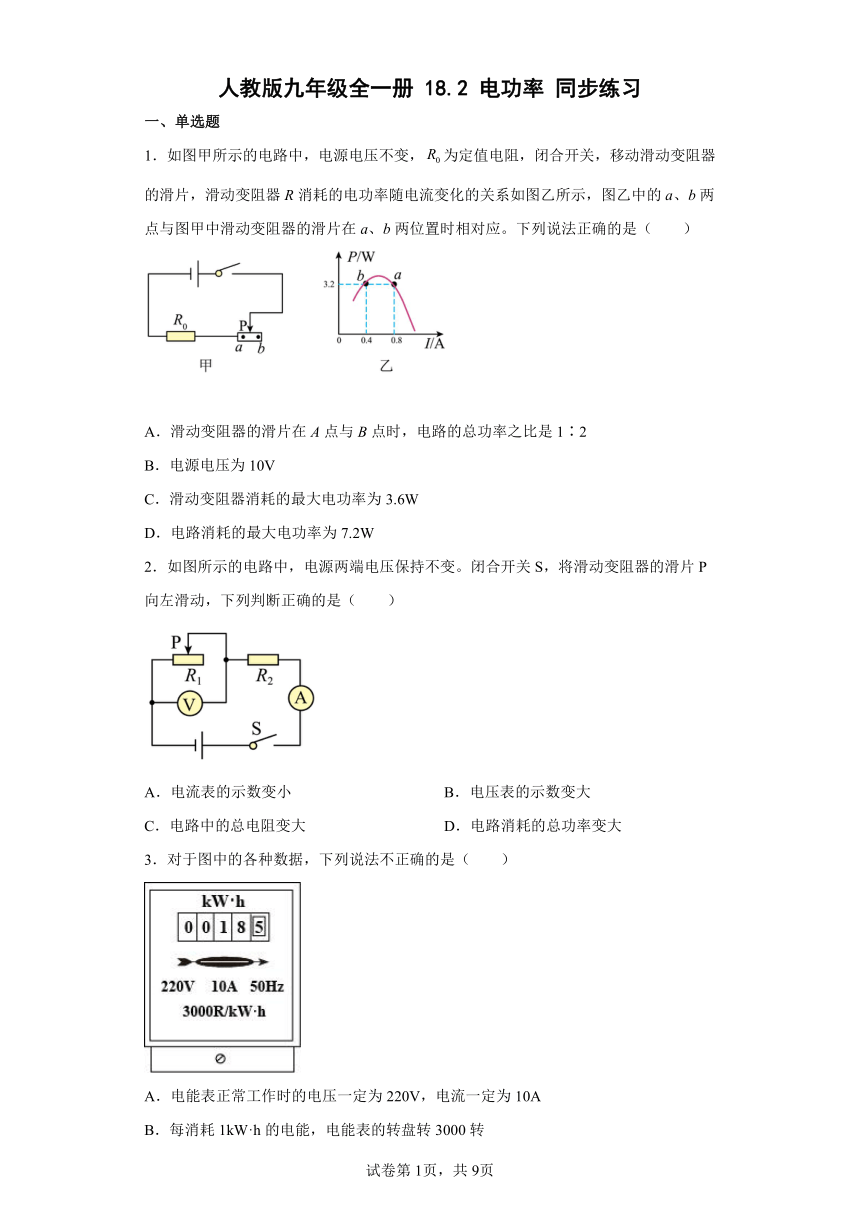

1．如图甲所示的电路中，电源电压不变，为定值电阻，闭合开关，移动滑动变阻器的滑片，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示，图乙中的a、b两点与图甲中滑动变阻器的滑片在a、b两位置时相对应。下列说法正确的是（　　）
A．滑动变阻器的滑片在A点与B点时，电路的总功率之比是1∶2
B．电源电压为10V
C．滑动变阻器消耗的最大电功率为3.6W
D．电路消耗的最大电功率为7.2W
2．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是（　　）
A．电流表的示数变小 B．电压表的示数变大
C．电路中的总电阻变大 D．电路消耗的总功率变大
3．对于图中的各种数据，下列说法不正确的是（　　）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h

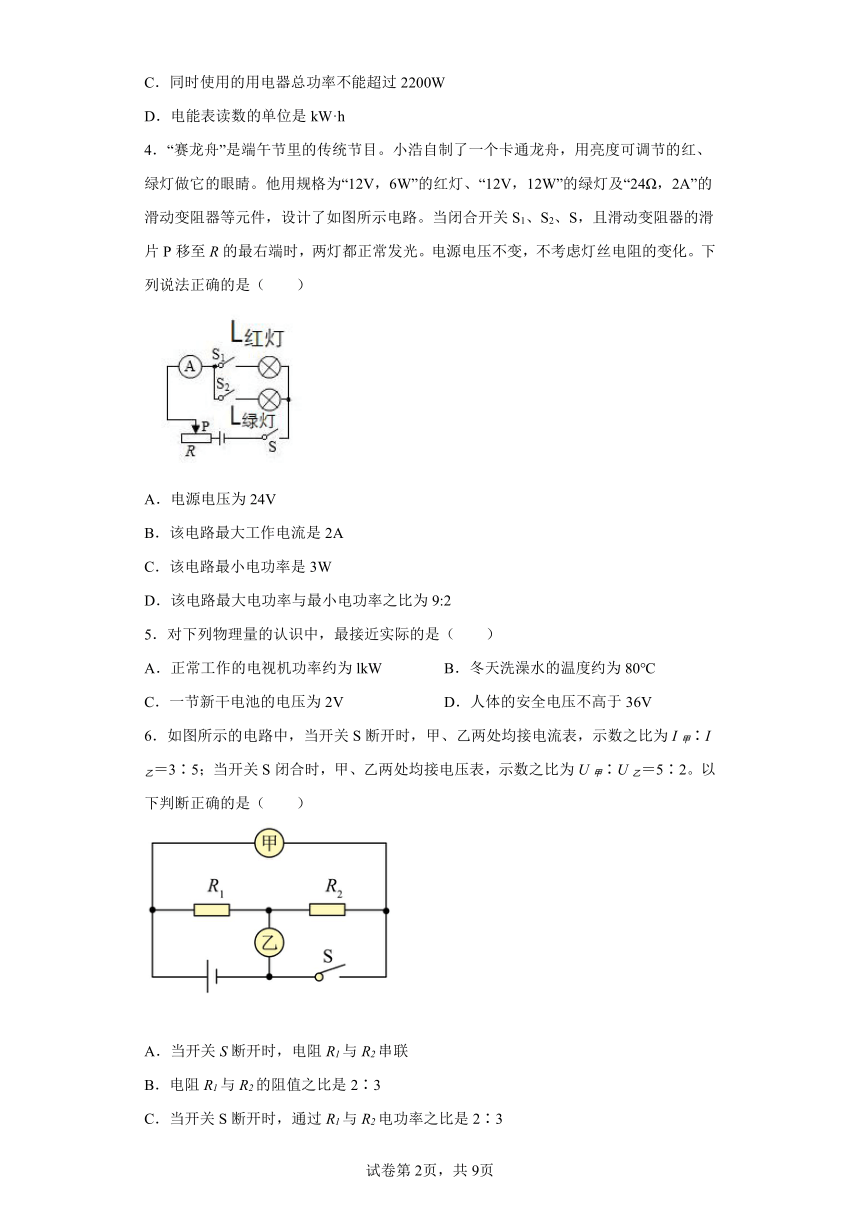

4．“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12V，6W”的红灯、“12V，12W”的绿灯及“24Ω，2A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是（　　）
A．电源电压为24V
B．该电路最大工作电流是2A
C．该电路最小电功率是3W
D．该电路最大电功率与最小电功率之比为9:2
5．对下列物理量的认识中，最接近实际的是（　　）
A．正常工作的电视机功率约为lkW B．冬天洗澡水的温度约为80℃
C．一节新干电池的电压为2V D．人体的安全电压不高于36V
6．如图所示的电路中，当开关S断开时，甲、乙两处均接电流表，示数之比为I甲∶I乙＝3∶5；当开关S闭合时，甲、乙两处均接电压表，示数之比为U甲∶U乙＝5∶2。以下判断正确的是（　　）
A．当开关S断开时，电阻R1与R2串联
B．电阻R1与R2的阻值之比是2∶3
C．当开关S断开时，通过R1与R2电功率之比是2∶3
D．当开关S闭合时，R1与R2电功率之比是3∶5

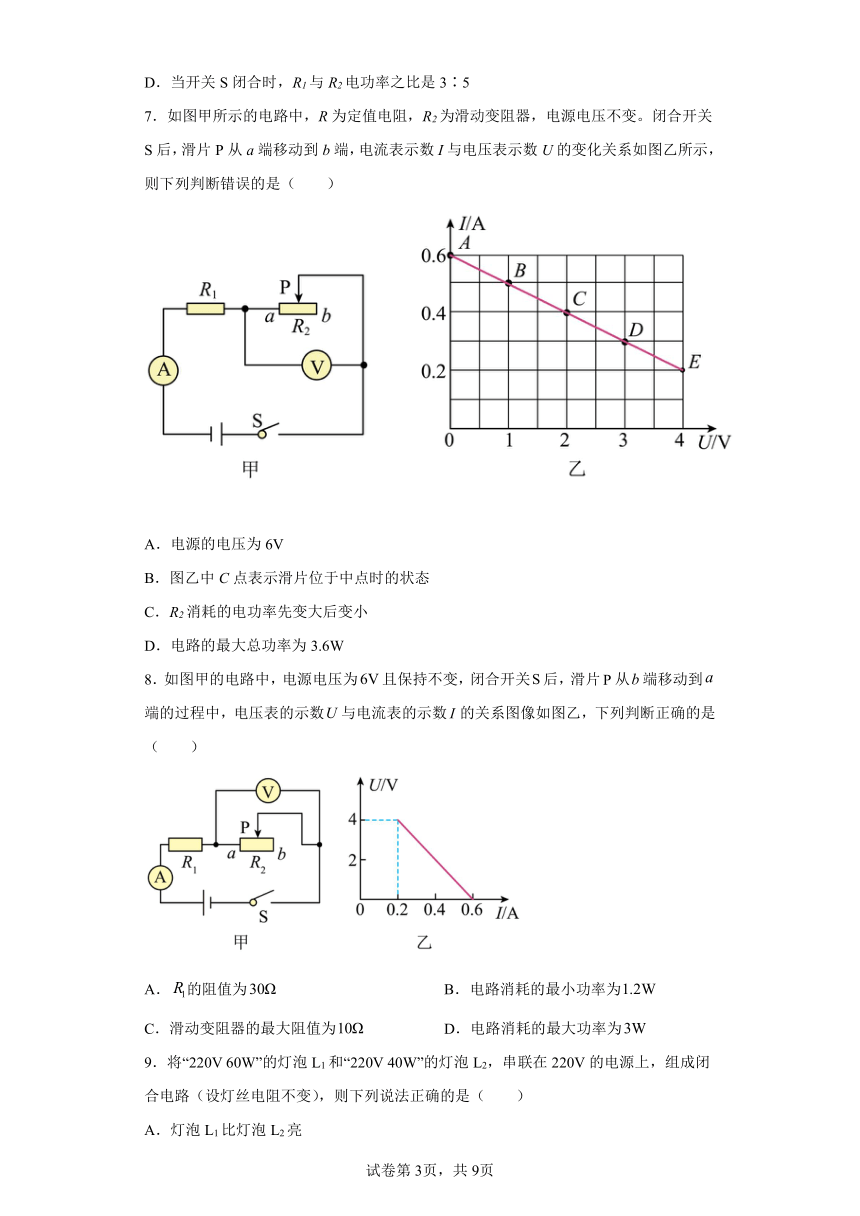

7．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源的电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6W
8．如图甲的电路中，电源电压为且保持不变，闭合开关后，滑片从端移动到端的过程中，电压表的示数与电流表的示数的关系图像如图乙，下列判断正确的是（　　）
A．的阻值为 B．电路消耗的最小功率为
C．滑动变阻器的最大阻值为 D．电路消耗的最大功率为
9．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（　　）
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯泡的总功率大于40W
D．两灯泡的实际功率都变为其额定功率的一半

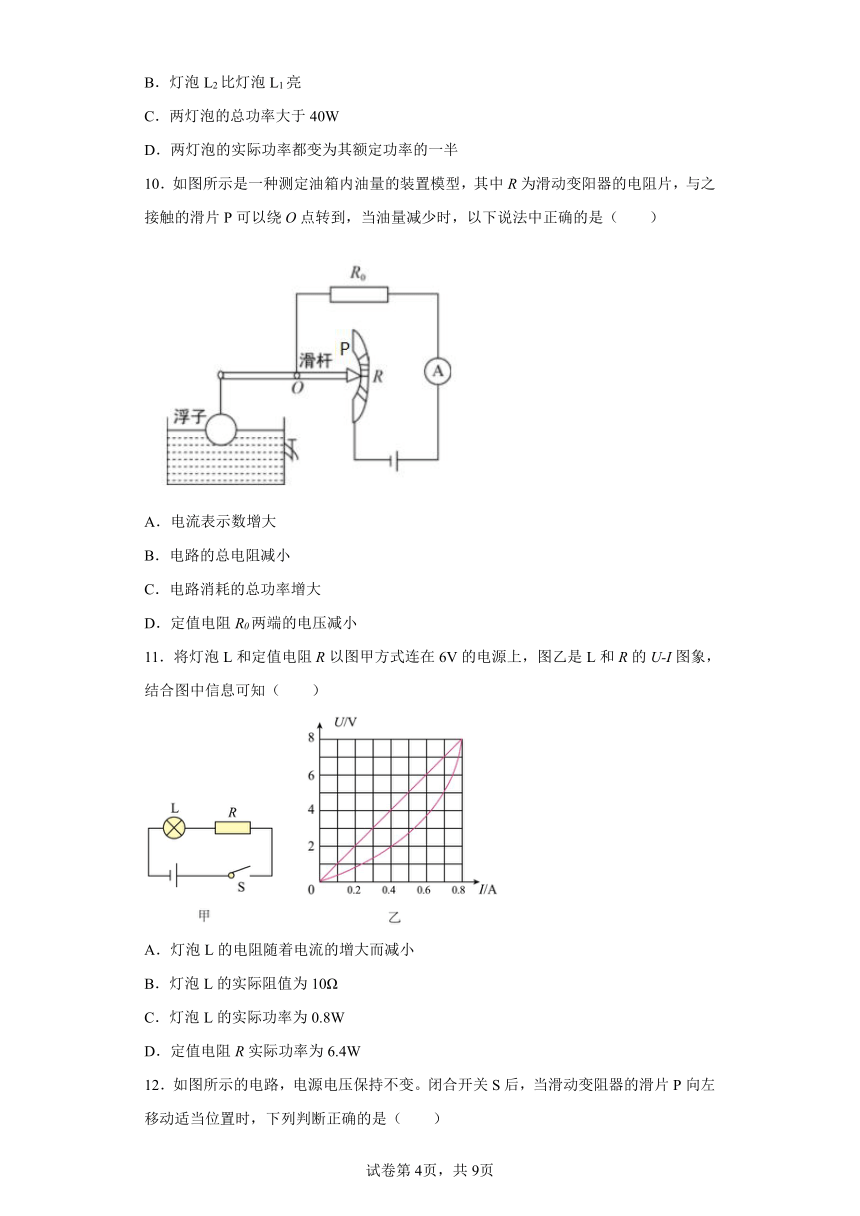

10．如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阳器的电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是（　　）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
11．将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（　　）
A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W

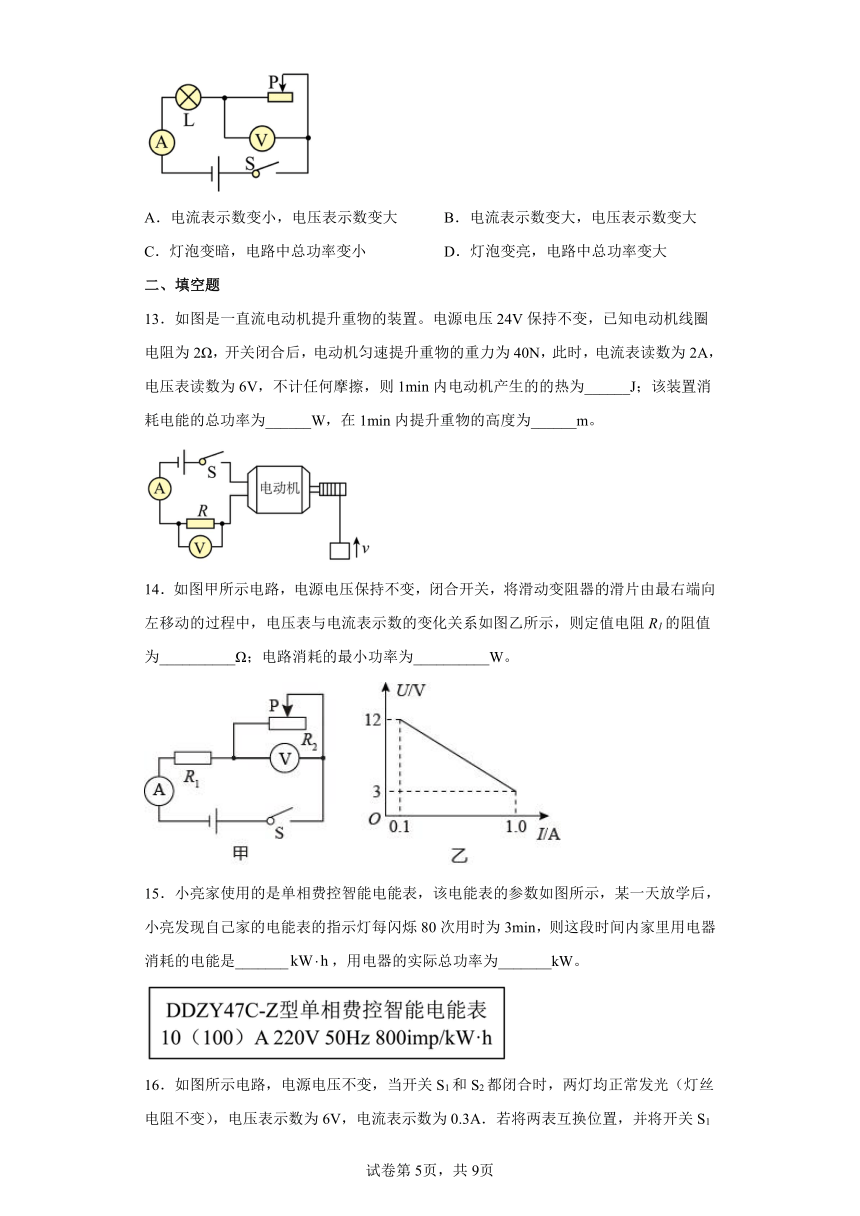

12．如图所示的电路，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动适当位置时，下列判断正确的是（　　）
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大
C．灯泡变暗，电路中总功率变小 D．灯泡变亮，电路中总功率变大
二、填空题
13．如图是一直流电动机提升重物的装置。电源电压24V保持不变，已知电动机线圈电阻为2Ω，开关闭合后，电动机匀速提升重物的重力为40N，此时，电流表读数为2A，电压表读数为6V，不计任何摩擦，则1min内电动机产生的的热为______J；该装置消耗电能的总功率为______W，在1min内提升重物的高度为______m。
14．如图甲所示电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示，则定值电阻R1的阻值为__________Ω；电路消耗的最小功率为__________W。
15．小亮家使用的是单相费控智能电能表，该电能表的参数如图所示，某一天放学后，小亮发现自己家的电能表的指示灯每闪烁80次用时为3min，则这段时间内家里用电器消耗的电能是_______，用电器的实际总功率为_______kW。
16．如图所示电路，电源电压不变，当开关S1和S2都闭合时，两灯均正常发光（灯丝电阻不变），电压表示数为6V，电流表示数为0.3A．若将两表互换位置，并将开关S1闭合、S2断开时，电流表示数为0.2A，此时灯泡L1和L2的实际功率之比为_______； 交换电表前，通过各开关的断开与闭合电路消耗的最大功率为_______W。
三、综合题
17．恋恋牌家用电饭锅内部电路简化示意图如图甲，开关S接不同位置使电饭锅分别处于加热和保温两种状态。某次使用该电饭锅在220V的电压下煮饭过程中，通过的电流随时间变化的图象如图乙。求：
（1）该电饭锅的开关接1时，处于______状态（填“加热”或“保温”），其中R1的阻值是______Ω，R2的阻值是______Ω；
（2）该电饭锅处于保温状态的电功率是多少？( )
（3）该电饭锅此次工作30min共消耗了多少电能？( )
18．图甲和图乙都是利用热敏电阻来测量温度的原理图。丙图是热敏电阻R的阻值随温度变化的关系图象，电源电压均为20V且保持不变，定值电阻为则：
（1）由丙图可知，热敏电阻R的阻值随温度的升高而___________ （填“增大”或“减小”）
（2）图甲中电流表的示数为时，热敏电阻两端的电压和消耗的功率分别是多少？( )
（3）图乙中电压表的量程为，根据热敏电阻R的阻值随温度的变化关系，试求此电路能测量的最高温度。( )
19．如图1所示，小灯泡L的额定电压为3.8V，R为定值电阻（其电压与电流的变化关系如图2所示），S1处于闭合状态。当S2断开时，电压表的示数如图3所示；闭合S2后，电压表的示数为2V，电流表的示数如图4所示。
（1）求R的阻值________；
（2）S1闭合，S2断开时，求电流表的示数________；
（3）S1和S2都闭合后，小灯泡________（选填“能”或“不能”）正常发光；请求出小灯泡L工作30s所消耗的电能________。
20．如图所示，电源电压不变，为定值电阻，闭合开关移动滑动变阻器的滑片P，滑动变阻器R消耗的电功率随电流变化的关系图象如图所示。图中的、两点分别与图中滑动变阻器滑片P在a、b两位置（图中未标出）相对应。 请你解答如下问题：
（1）图中，滑动变阻器滑片P的位置a在位置b的___________（选填“左”、或“右”）侧；
（2）求电源电压及的阻值。
21．阅读短文，回答问题
电压源与电流源
电视、冰箱等用电器工作时，需要稳定的电压，而像LED灯等用电器工作时，为了使获得稳定的亮度，需要稳定的电流，所以常见的电源可分为电压源和电流源两种，如图甲所示，分别是电压源与电流源的电路符号。
电压源的输出电压是确定的，而输出电流可以是任意的，且电压不随电流的变化而变化，当外接电路的电阻在增大的同时，电流会随之减小，确保电源电压的恒定。电流源输出电流是确定的，而它两端的电压是任意的，且电流不随电压的变化而变化，当外接电路的电阻在增大的同时，电阻两端的电压会随之增大，确保电路中电流的恒定。
由于电源内部也存在电阻等多方面的原因，理想的电压源与电流源是不存在的，如果一个电源在特定的范围内，电流变化时，电压的变化不明显，我们通常就假定它是一个理想电压源；同样，电压变化时，电流的波动不明显，就可看成是一个理想的电流源。
（1）我们在做“测量小灯泡电功率”的实验时用到的干电池属于______（电压源/电流源）；
（2）在某次社团活动中，物理兴趣小组设计了如图乙所示的电路，该电路( )
A．可以研究电阻一定时，电流与电压的关系
B．可以研究电压一定时，电流与电阻的关系
C．用伏安法测量未知电阻的阻值，并且可以多次测量求平均值减小误差
D．向左移动滑片，电阻的电功率不变
（3）可以用图丙所示虚线框内电路模拟理想电源，闭合开关S，当输出端的变阻器滑片P1向右滑动的同时，滑动变阻器P2的滑片______（向左/不/向右）滑动就可模拟理想电压源；
（4）下列电路中，闭合开关S，当滑片向左滑动时，能使灯变亮的电路是( )
A． B． C．D．
（5）图丁所示电路中R0为定值电阻，移动变阻器滑片，电压表示数U、电流表示数I变化的关系图线中，正确的是( )
A．B．C．D．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
由电路图可知，R0与R串联。
A．由图乙可知，滑片位于a点和b点时电路中的电流分别为，，变阻器消耗的电功率均为，因电源的电压不变，所以由P=UI可知，两种情况下电路的总功率之比
故A错误；
B．滑片位于a点和b点时，由 可得，两种情况下变阻器接入电路中的电阻
因串联电路中总电阻等于各分电阻之和，电源的电压
代入数据
解得
，
故B错误；
C．滑动变阻器接入电路中的电阻为R时，电路中的电流
滑动变阻器消耗的电功率:
当R=R0=10Ω时，滑动变阻器的电功率最大，则最大值
故C正确；
D．当滑动变阻器接入电路中的电阻为零时，电路的总功率最大，
故D错误。
故选C。
2．D
【详解】
ABC．由图可知，电阻R2和变阻器R1串联，电压表测变阻器R1两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向左滑动，变阻器连入电路中的电阻变小，电路的总电阻变小，由可知电路中的电流变大，即电流表示数变大，由串联分压可知，变阻器的电阻变小，则电压表的示数变小，故ABC错误；
D．电路中的电流变大，电源电压不变，由P=UI可知，电路消耗的总功率变大，故D正确。
故选D。
3．A
【详解】
A．220V是指这个电能表要接在220V的电路中使用；10A是指这个电能表允许通过的最大电流是10A，不是说工作电流一定是10A，故A错误，符合题意；
B．3000r/(kW h)表示每消耗1kW h的电能，电能表的转盘转3000转，故B正确，不符合题意；
C．同时使用用电器最大电功率
P=UI=220V×10A=2200W
故C正确，不符合题意；
D．电能表表示的是家用电器消耗电能的情况，单位是kW h，故D正确，不符合题意。
故选A。
4．C
【详解】
A．当滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。此时两灯是并联关系，电源电压等于两灯的电压，故电源电压为12V。故A错误；
B．当滑动变阻器的滑片P移至R的最右端时，总电阻最小，干路电流最大。此时的电流为两灯泡额定电流之和，由两灯的铭牌可知
故干路电流为
故B错误；
C．根据
可知当电路的总电阻最大时，总功率最小。红灯电阻为
绿灯电阻为
可知当滑动变阻器的滑片P移至R的最左端，S、S1闭合，S2断开时，电路的总功率最小。最小总功率为
故C正确；
D．当滑动变阻器的滑片P移至R的最右端，S、S1、S2都闭合时，电路的总功率最大，最大电功率为
故电路最大电功率与最小电功率之比为6:1。故D错误。
故选C。
5．D
【详解】
A．正常工作的电视机功率约为50-100W，故A不符合题意；
B．人的正常体温在36-37℃之间，冬天洗澡水的温度约为40℃，故B不符合题意；
C．一节新干电池的电压为1.5V，故C不符合题意；
D．人体的安全电压不高于36V，故D符合题意。
故选D。
6．C
【详解】
ABC．当开关S断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R2支路的电流，乙电流表测干路电流；因并联电路中干路电流等于各支路电流之和，所以通过两电阻的电流之比
因为并联电路各支路电压相等，所以
通过R1与R2电功率之比是
故AB错误，故C正确；
D．当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R2两端的电压；因串联电路中各处的电流相等，所以R1与R2电功率之比是
故D错误。
故选C。
7．B
【详解】
由电路图可知，闭合开关S后，电阻R1和变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A．当滑片位于a端时，变阻器接入电路的电阻为0Ω，电路的总电阻最小，电路中的电流最大，由图乙可知，电路中的最大电流Ia=0.6A，电源电压
U=IaR1=0.6A×R1①
当滑片位于b端时，变阻器接入电路的电阻最大，此时电路中的电流最小，电压表的示数最大，由图乙可知，电路中的最小电流Ib=0.2A，电压表的示数Ub=4V，滑动变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=IbR1+Ub=0.2A×R1+4V②
由①②可得
R1=10Ω，U=6V
故A正确，不符合题意；
B．由图乙可知，C点表示电压表的示数Uc=2V，电路中的电流Ic=0.4A，则滑动变阻器接入电路中的阻值
变阻器的最大阻值是20Ω，C点不表示滑片位于中点时的状态，故B错误，符合题意；
C．R2消耗的电功率
当R2=0Ω时，Pa=0W，当R2=10Ω时，R2的功率最大，最大功率
当R2=20Ω时，R2的功率
滑片P从a端移动到b端，R2消耗的电功率先变大后变小，故C正确，不符合题意；
D．电路的最大总功率
P最大=UIa=6V×0.6A=3.6W
故D正确，不符合题意。
故选B。
8．B
【详解】
A．由图可知，滑动变阻器与定值电阻串联在电路中，电压表测量滑动变阻器两端的电压，当滑片从端移动到端的过程中，滑动变阻器阻值变小，电流表示数变大，电压表示数变小，由图乙可知，电路中的最大电流为0.6A，此时滑动变阻器两端电压为0，此时滑动变阻器阻值为0，电路中只有定值电阻，所以定值电阻R1的阻值为
故A错误；
BD．由图乙可知，电路中的最大电流为0.6A，电路中的最小电流为0.2A，由可知，电路消耗的最小功率为
电路消耗的最大功率为
故B正确，D错误；
C．当滑片在b端时，滑动变阻器的阻值最大，电路中的电流最小，滑动变阻器两端电压最大，由图乙可知，当滑片在b端时，电路中的电流为0.2A，滑动变阻器两端电压为4V，滑动变阻器的最大阻值为
故C错误。
故选B。
9．B
【详解】
A B．灯泡L1的电阻为
灯泡L2的电阻为
由于串联，电流相同，电阻大的电功率大，灯泡亮，故A错误；故B正确；
C．总电阻为
则总功率为
故C错误；
D．由于电阻不同，电压不同，电压没有变为原来的一半，故两灯泡的实际功率也没有变为其额定功率的一半，故D错误。
故选B。
10．D
【详解】
AB．当油量减少时，浮子向下运动，滑片向上运动，由图可知，此时滑动变阻器的电阻变大，电路总电阻变大，电源电压和定值电阻R0的电阻不变，根据公式得电路中的电流变小，电流表示数变小，故AB错误；
C．电源电压一定，电流减小，根据公式得电路的总功率变小，故C错误；
D．定值电阻R0的电阻不变，电路中的电流变小，根据公式得R0两端的电压减小，故D正确。
故选D。
11．C
【详解】
A．由图像乙可知，灯泡L的电阻随着电流的增大而增大，故A错误；
B．从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为4V时，灯泡电压为2V，灯泡与电阻的电压之和正好等于6V，此时电路的电流为0.4A，灯泡L的实际阻值为
故B错误；
C．灯泡L的实际功率为
故C正确；
D．定值电阻R实际功率为
故D错误。
故选C。
12．D
【详解】
AB．由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；由串联电路的分压特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故 AB 错误；
CD．由串联电路的电压规律可知，灯泡两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以由P＝UI 可知，灯泡的实际功率变大，则灯泡变亮，电源电压保持不变，由P＝UI可知，电路的总功率变大，故C错误，D正确。
故选D。
13． 480 48 42
【详解】
（1）由图知，定值电阻与电动机串联，电流表测电路中电流，电压表测定值电阻R两端电压，电动机在1min内产生的热量
Q=I2R线圈t=(2A)2×2Ω×1×60s=480J
（2）电源电压为24V，该装置消耗电能的总功率
P=UI=24V×2A=48W
（3）由串联电路特点可得，电动机两端电压
U电动机=U-UR=24V-6V=18V
电动机消耗功率
P电动机=U电动机I=18V×2A=36W
发热功率
P热=I2R=(2A)2×2Ω=8W
电动机的机械功率
P机=P总-P热=36W-8W=28W
由得，电动机1min内克服物重做的功
W机=P机t2=28W×1×60s=1680J
由W=Gh得，该装置在1min内提升重物的高度
14． 10 1.3
【详解】
[1]滑动变阻器的滑片在最右端，根据串联分压原理，电压表示数12V，电源电压为
U=12V+0.1A×R1
电压表示数3V时电源电压为
U=3V+1A×R1
联立解得U=13V，R1=10Ω。
[2]因为电源电压不变，电流最小总功率最小，所以滑动变阻器的滑片在最右端时，电路消耗的最小功率为
P=UI=13V×0.1A=1.3W
15． 0.1 2
【详解】
[1][2]闪烁80次消耗的电能为
用电器的实际总功率为
16． 2:1 5.4
【详解】
开关S1和S2都闭合时，灯泡L1和L2并联，A测L1的电流，V测并联电路的电压及电源电压，故电源电压U=6V；只闭合S1，将两电表位置互换后，L1、L2串联。
[1]L1的电阻
串联时的总电阻
L2的电阻
串联时两灯的实际功率之比
[2]两电表位置互换之前，开关S1和S2都闭合时两灯并联，电路的功率最大，最大值为
17． 加热 55 165 220W 0.22kW·h##7.92×105J
【详解】
（1）[1]由图甲知，开关接1时，R1单独工作，电路中的电阻较小，开关接2时，R1、R2串联在电路中，电路中的总电阻较大，据知，电阻较小时，电路中的电功率较大，所以开关接1时，电饭锅处于加热状态。
[2]由图乙知，电饭锅处于加热状态时，电路中的电流为4A，保温状态时，电路中的电流为1A。则R1的阻值为
[3]电饭锅处于保温状态时，电路的总电阻
所以，R2的阻值为
R2=R总-R1=220Ω-55Ω=165Ω
（2）[4]电饭锅处于保温状态的电功率
P保温=UI2=220V×1A=220W
（3）[5]电饭锅处于加热状态的电功率
P加热=UI1=220V×4A=880W
由图乙知，电饭锅工作30min时，加热用时10min，保温用时20min，则消耗的电能
W=P1t1+P2t2=880W×10×60s+220W×20×60s=7.92×105J
18． 减小 ， 84℃
【详解】
（1）[1]由图丙所示图象可知，热敏电阻R的阻值随温度的升高而减小。
（2）[2]由图甲可知，定值电阻与热敏电阻串联，则
U总=U0+U热敏
定值电阻电压
热敏电阻电压
U热敏=U总-U0=20V-9V=11V
热敏电阻功率
P热敏=U热敏I=11V×0.3A=3.3W
（3）[3]由图乙可知，定值电阻与热敏电阻串联，电压表测定值电阻电压，由丙图可知，热敏电阻阻值越小（即两端电压最小时），电路所测温度越高；电压表的量程为，则R0两端电压最大为，此时电路电流
此时热敏电阻电压
U热敏=U-U0′=20V-15V=5V
热敏电阻阻值
由图丙中的图象可知，此时所测温度为84℃。
19． 10Ω 0.24A 不能 14.4J
【详解】
（1）[1]由图2可知，电阻R的阻值为
（2）[2]S1闭合，S2断开时，只有R的简单电路，电压表测量R两端的电压，电流表测量通过R的电流，由图3可知，电压表的量程是0~3V，分度值是0.1V，电压表的示数是2.4V，电流表的示数
（3）[3]闭合S2后，电阻R与灯泡L并联，电流表测量干路中的电流，电压表测量R和L两端的电压，电压表的示数为2V，小灯泡L的额定电压为3.8V，灯泡的实际电压是2V，低于额定电压，小灯泡不能正常发光。
[4]由图4可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.44A，通过R的电流
由并联电路电流的规律可知通过L的电流
IL=I-I3=0.44A-0.2A=0.24A
小灯泡L工作30s所消耗的电能
W=U3ILt=2V×0.24A×30s=14.4J
20．（1）右；（2），
【详解】
解：（1）[1]由右图可知，b'对应的电流较大，由欧姆定律可知，电路的电阻较小，即滑动变阻器连入电路的电阻较小，根据已知条件结合左图滑动变阻器的连接，故滑动变阻器滑片P的位置a在位置b的右侧。
（2）根据右图可知，当变阻器的滑片移动到a时，电路的电流为I1，当变阻器的滑片移动到b时，电路的电流为2I1，两种情况下滑动变阻器消耗的电功率均P0，根据P=I2R可得出滑动变阻器滑片P在位置a时变阻器连入电路电阻
滑动变阻器滑片P在位置b时变阻器连入电路电阻
根据串联电阻的规律及欧姆定律，因电源电压不变，故有
U=I1×(Ra+ R0)=2I1×(Rb+ R0)
即
解之
电源的电压
答：（1）图中，滑动变阻器滑片P的位置a在位置b的右侧；
（2）电源电压为，的阻值为。
21． 电压源 D 向右 D B
【详解】
（1）[1]电压源的输出电压是确定的，而输出电流可以是任意的，且电压不随电流的变化而变化，当外接电路的电阻在增大的同时，电流会随之减小，确保电源电压的恒定。实验时用到的干电池的电压为1.5V不变，所以其是电压源。
（2）[2]AB．如乙图可知，此电路的电源为电流源，电路中电流的恒定，所以无法研究电流与电压和电阻的关系，故AB不符合题意；
C．用伏安法测量未知电阻的阻值需要多次测量未知电阻两端的电压和通过的电流，但此电路中电流恒定，所以不能用伏安法测量未知电阻的阻值，故C不符合题意；
D．因为电路中电流恒定不变，所以向左移动滑片时，电阻的功率根据P=I2R可知保持不变，故D符合题意。
故选D。
（3）[3]闭合开关S，当输出端的变阻器滑片P1向右滑动的同时，输出端滑动变阻器阻值变大，根据串联分压的原理，其两端电压变大，为让其电压不变，那么电流要变小，滑动变阻器P2的滑片需要像右移动。
（4）[4]A．滑动变阻器和灯泡串联，电源为电压源，即电压恒定不变。当闭合开关S，滑片向左滑动时，滑动变阻器阻值变大，电流变小，灯泡两端电压变小，灯泡电功率变小，所以灯泡变暗。故A不符合题意；
B．滑动变阻器和灯泡串联，电源为电流源，即电流恒定不变。当闭合开关S，滑片向左滑动时，电流不变，灯泡的电功率不变，亮度不变，故B不符合题意；
C．滑动变阻器和灯泡并联，电源为电压源，即电压恒定不变。当闭合开关S，滑片向左滑动时，灯泡支路的电流保持不变，灯泡电功率不变，其亮度不变，故C不符合题意；
D．滑动变阻器和灯泡并联，电源为电流源，即电流恒定不变。当闭合开关S，滑片向左滑动时，滑动变阻器的阻值变大，通过其电流变小，但灯泡电流变大，灯泡电功率变大，亮度变亮，故D符合题意。
故选D。
（5）[5]如图可知R0与R并联，电源为电流源，电流I恒定不变。当滑动变阻器的滑片右移，滑动变阻器的电阻变小，电流表测滑动变阻器的电流为IR，其示数变大，那么电阻R0的电流I0变小，其电阻两端的电压表示数U变大，其表达式为
故B正确，ACD错误。
故选B。
