人教版九年级全一册第十九章生活用电单元练习（含答案）

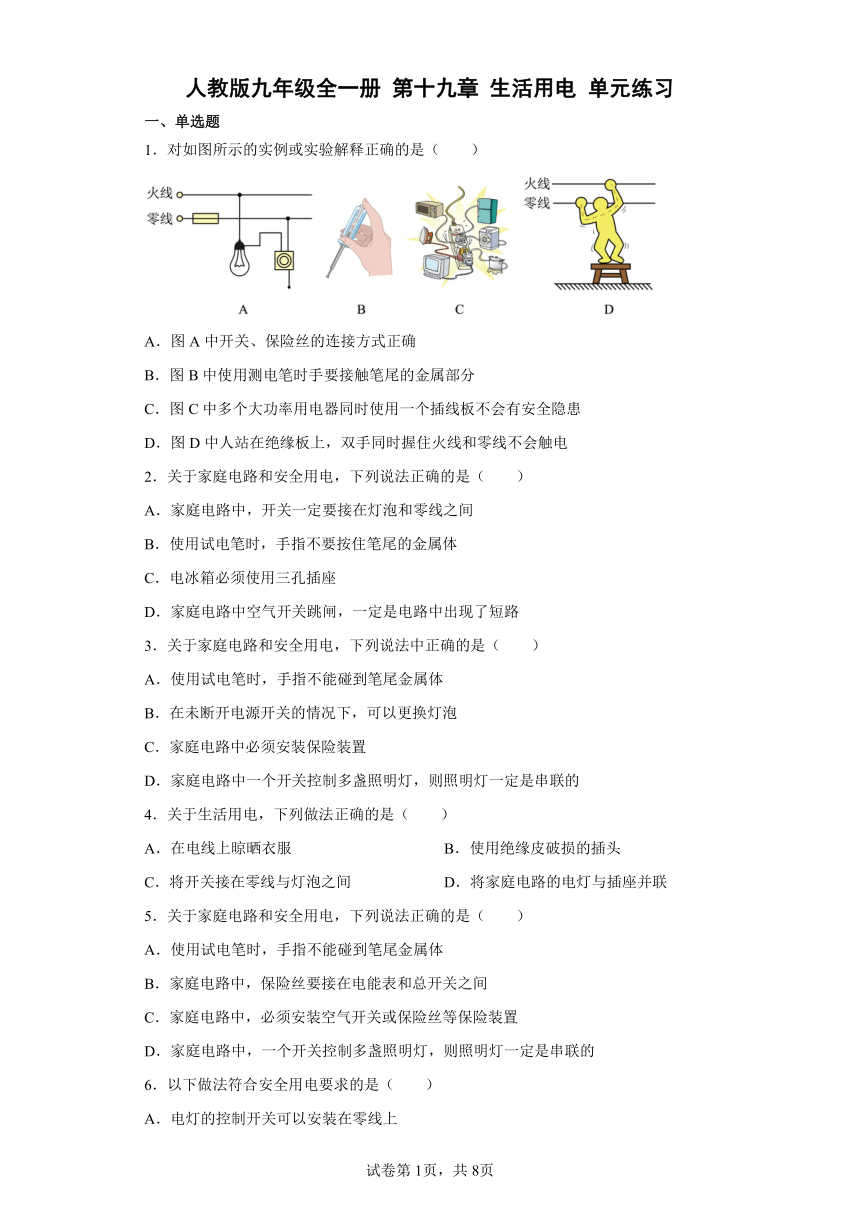

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．对如图所示的实例或实验解释正确的是（　　）
A．图A中开关、保险丝的连接方式正确
B．图B中使用测电笔时手要接触笔尾的金属部分
C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患
D．图D中人站在绝缘板上，双手同时握住火线和零线不会触电
2．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用试电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中空气开关跳闸，一定是电路中出现了短路
3．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．在未断开电源开关的情况下，可以更换灯泡
C．家庭电路中必须安装保险装置
D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的
4．关于生活用电，下列做法正确的是（　　）
A．在电线上晾晒衣服 B．使用绝缘皮破损的插头
C．将开关接在零线与灯泡之间 D．将家庭电路的电灯与插座并联
5．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，保险丝要接在电能表和总开关之间
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
6．以下做法符合安全用电要求的是（　　）
A．电灯的控制开关可以安装在零线上
B．使用测电笔时手指千万不能碰到笔尾金属体
C．导线的绝缘皮破损后一定要及时更换
D．如果发现有人触电，应立即用手将触电者拉开

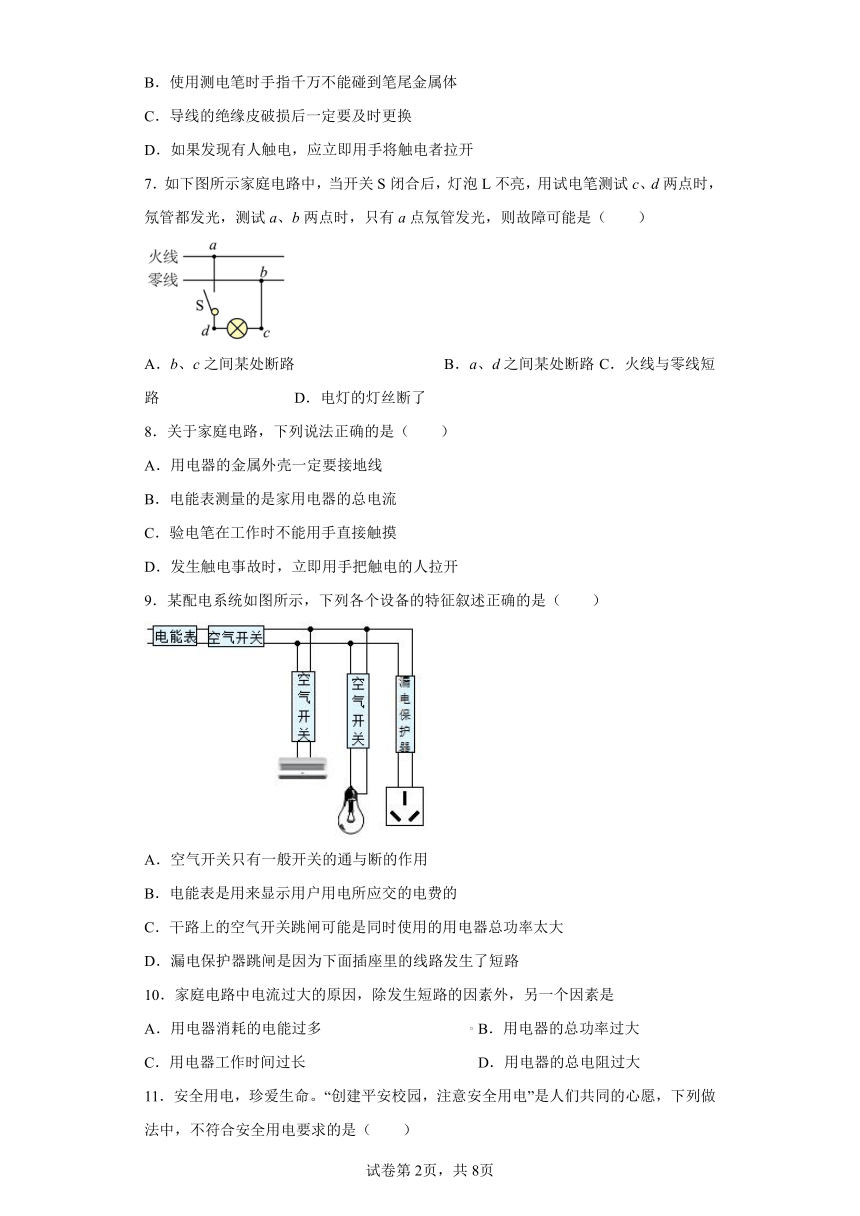

7．如下图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．b、c之间某处断路 B．a、d之间某处断路 C．火线与零线短路 D．电灯的灯丝断了
8．关于家庭电路，下列说法正确的是（　　）
A．用电器的金属外壳一定要接地线
B．电能表测量的是家用电器的总电流
C．验电笔在工作时不能用手直接触摸
D．发生触电事故时，立即用手把触电的人拉开
9．某配电系统如图所示，下列各个设备的特征叙述正确的是（　　）
A．空气开关只有一般开关的通与断的作用
B．电能表是用来显示用户用电所应交的电费的
C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大
D．漏电保护器跳闸是因为下面插座里的线路发生了短路
10．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
11．安全用电，珍爱生命。“创建平安校园，注意安全用电”是人们共同的心愿，下列做法中，不符合安全用电要求的是（　　）
A．雷雨发生时，不要在树下躲雨
B．教室内空调插头应选用二角插头
C．发生触电时，首先要切断电源
D．打扫卫生时，不能用湿抹布擦插座面板

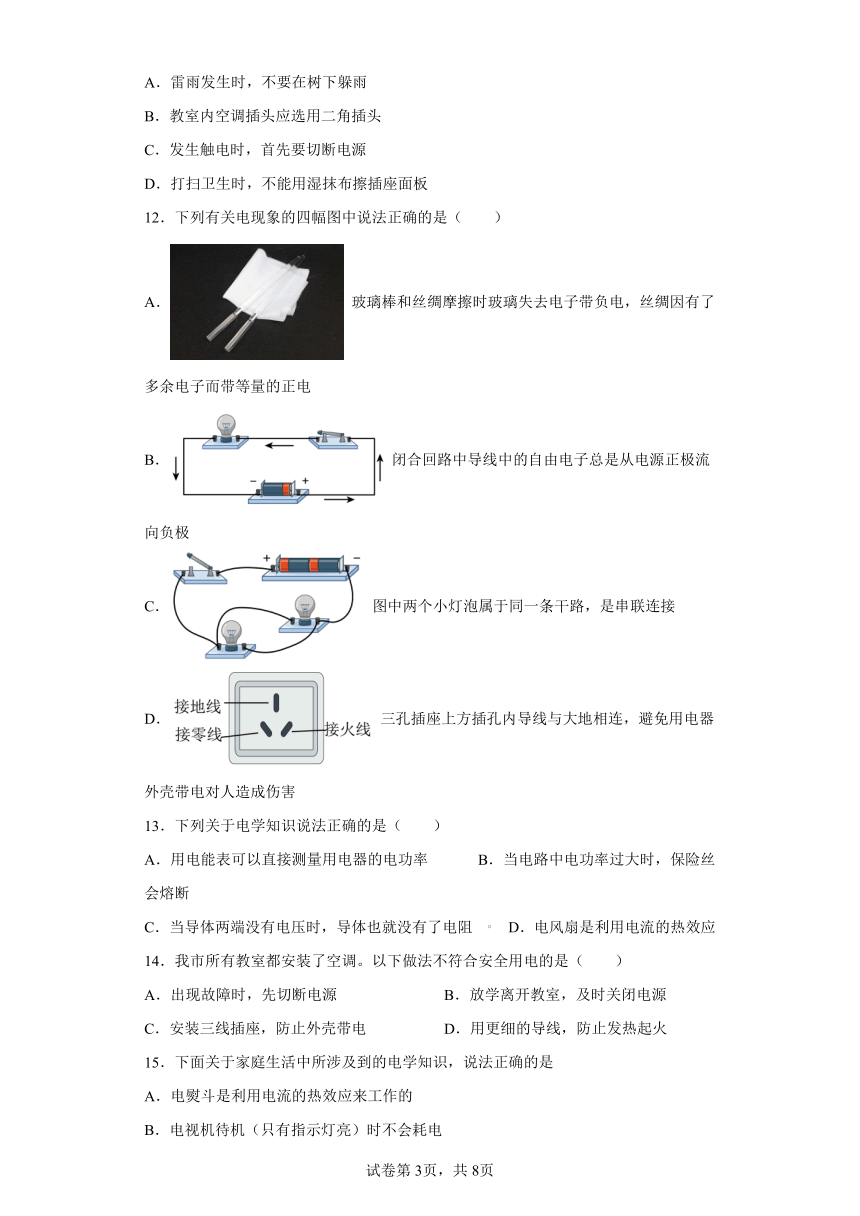

12．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极
C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
13．下列关于电学知识说法正确的是（　　）
A．用电能表可以直接测量用电器的电功率 B．当电路中电功率过大时，保险丝会熔断
C．当导体两端没有电压时，导体也就没有了电阻 D．电风扇是利用电流的热效应
14．我市所有教室都安装了空调。以下做法不符合安全用电的是（　　）
A．出现故障时，先切断电源 B．放学离开教室，及时关闭电源
C．安装三线插座，防止外壳带电 D．用更细的导线，防止发热起火
15．下面关于家庭生活中所涉及到的电学知识，说法正确的是
A．电熨斗是利用电流的热效应来工作的
B．电视机待机（只有指示灯亮）时不会耗电
C．家庭电路中，开关短路时会使保险丝熔断
D．使用试电笔时，手需要接触笔尖金属体
二、填空题

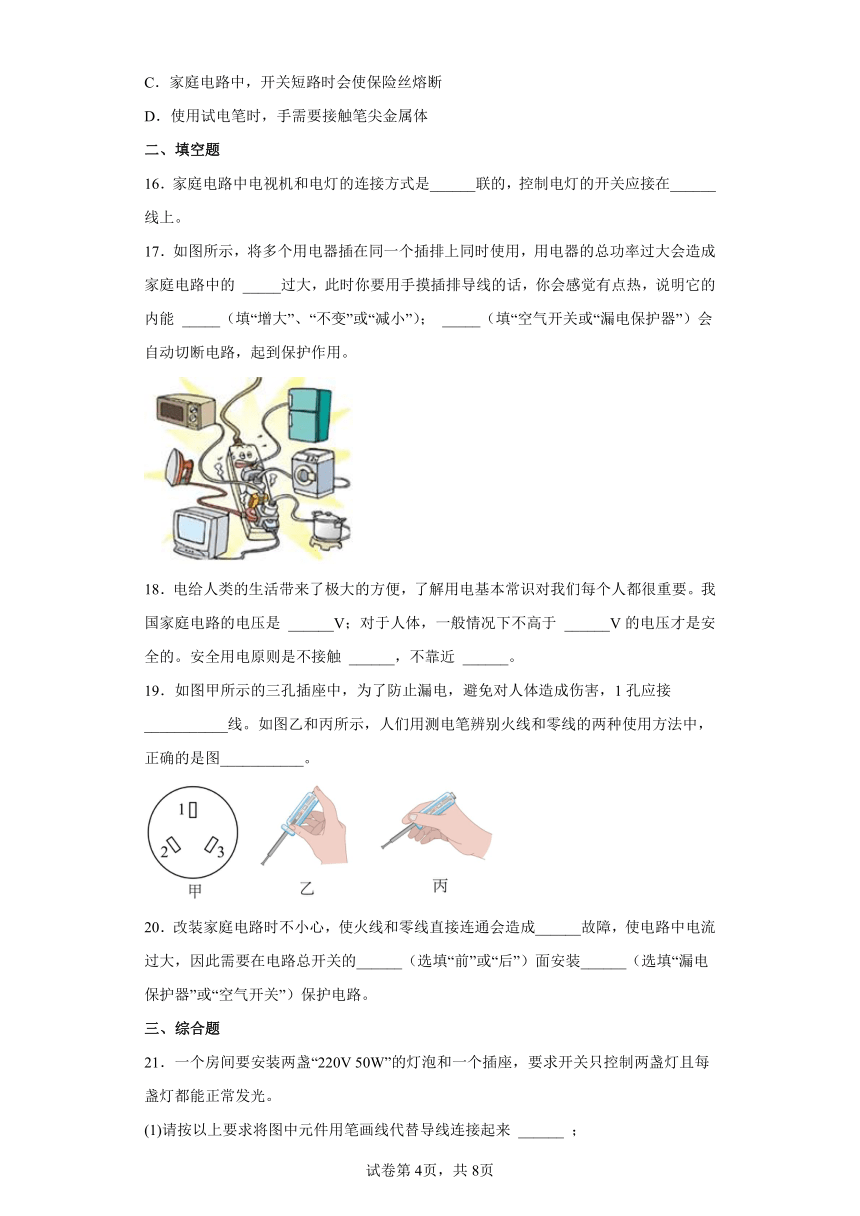

16．家庭电路中电视机和电灯的连接方式是______联的，控制电灯的开关应接在______线上。
17．如图所示，将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的 _____过大，此时你要用手摸插排导线的话，你会感觉有点热，说明它的内能 _____（填“增大”、“不变”或“减小”）； _____（填“空气开关或“漏电保护器”）会自动切断电路，起到保护作用。
18．电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
19．如图甲所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接___________线。如图乙和丙所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图___________。
20．改装家庭电路时不小心，使火线和零线直接连通会造成______故障，使电路中电流过大，因此需要在电路总开关的______（选填“前”或“后”）面安装______（选填“漏电保护器”或“空气开关”）保护电路。
三、综合题
21．一个房间要安装两盏“220V 50W”的灯泡和一个插座，要求开关只控制两盏灯且每盏灯都能正常发光。
(1)请按以上要求将图中元件用笔画线代替导线连接起来 ______ ；

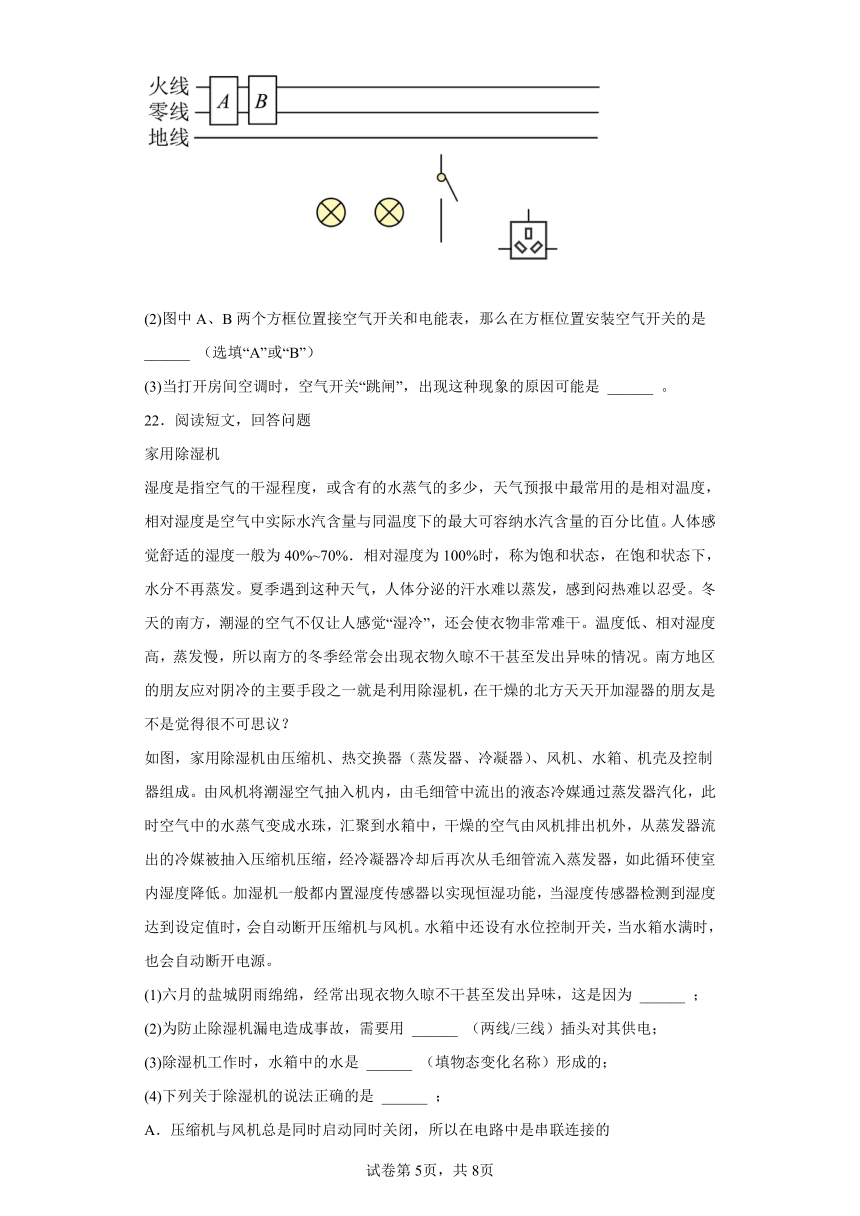

(2)图中A、B两个方框位置接空气开关和电能表，那么在方框位置安装空气开关的是 ______ （选填“A”或“B”）
(3)当打开房间空调时，空气开关“跳闸”，出现这种现象的原因可能是 ______ 。
22．阅读短文，回答问题
家用除湿机
湿度是指空气的干湿程度，或含有的水蒸气的多少，天气预报中最常用的是相对温度，相对湿度是空气中实际水汽含量与同温度下的最大可容纳水汽含量的百分比值。人体感觉舒适的湿度一般为40%~70%．相对湿度为100%时，称为饱和状态，在饱和状态下，水分不再蒸发。夏季遇到这种天气，人体分泌的汗水难以蒸发，感到闷热难以忍受。冬天的南方，潮湿的空气不仅让人感觉“湿冷”，还会使衣物非常难干。温度低、相对湿度高，蒸发慢，所以南方的冬季经常会出现衣物久晾不干甚至发出异味的情况。南方地区的朋友应对阴冷的主要手段之一就是利用除湿机，在干燥的北方天天开加湿器的朋友是不是觉得很不可思议？
如图，家用除湿机由压缩机、热交换器（蒸发器、冷凝器）、风机、水箱、机壳及控制器组成。由风机将潮湿空气抽入机内，由毛细管中流出的液态冷媒通过蒸发器汽化，此时空气中的水蒸气变成水珠，汇聚到水箱中，干燥的空气由风机排出机外，从蒸发器流出的冷媒被抽入压缩机压缩，经冷凝器冷却后再次从毛细管流入蒸发器，如此循环使室内湿度降低。加湿机一般都内置湿度传感器以实现恒湿功能，当湿度传感器检测到湿度达到设定值时，会自动断开压缩机与风机。水箱中还设有水位控制开关，当水箱水满时，也会自动断开电源。
(1)六月的盐城阴雨绵绵，经常出现衣物久晾不干甚至发出异味，这是因为 ______ ；
(2)为防止除湿机漏电造成事故，需要用 ______ （两线/三线）插头对其供电；
(3)除湿机工作时，水箱中的水是 ______ （填物态变化名称）形成的；
(4)下列关于除湿机的说法正确的是 ______ ；
A．压缩机与风机总是同时启动同时关闭，所以在电路中是串联连接的
B．水位控制开关与湿度控制开关是并联连接的
C．除湿机长时间工作会造成环境温度下降
D．除湿机工作时出风口的温度会高于进风口的温度
(5)某除湿机有40%（干衣模式）、50%、60%、70%等4个恒湿功能档位，如图是它分别工作于不同档位时测得的电流随时间的变化图象，其中属于干衣模式的是 ______ 。
A． B． C． D．
23．某电热器的工作原理如图所示。R1、R2是两个发热电阻，其阻值均为55Ω。虚线框表示电热器的金属外壳，在旋钮圆盘的边缘依次有“0、1、2”三个金属触点，可以实现电热器的挡位转换。试问：
(1)电热器有高、低温两挡，当旋钮开关拨至触点“2”时，该电热器处于 ________ （选填“高温”或“低温”）挡。
(2)当旋钮开关拨至触点“1”时，电热器通电1min消耗的电能是多少？ ( )
(3)小明想在电路中加一个“防倾倒”开关，以保证电热器被碰倒后能自动断开电路，以免引起火灾。该开关最好安装在图中A、B、C、D四点中的 ________ 点。
(4)下表中列出了几种不同规格的导线在常温下的安全载流量（长时间通电时的最大安全电流），请通过计算说明该电热器应选择哪种规格的导线做电源线最合适。 ( )
导线规格
导线横截面积S/mm2 0.5 1 1.5
安全载流量I/A 5 10 15
24．阅读短文，回答问题：
电饼铛产品说明书
产品特点：上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。产品有低锅沿，高锅沿，低锅沿适合烙制大饼；高锅沿适合烙制水煎包。
安装须知：额定电压220V，工作电压可在额定电压基础上±10%浮动，使用前须将锅体外壳通过导线接地，应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源。
注意事项：搬运应轻抬轻放，以免损坏内部电器元件。不使用时，除关掉机上开关外，还需断开总电源，以免意外发生，保持铛体和机箱清洁，以免降低电器绝缘性能，严禁用水冲刷。
（1）在用电高峰时，实际电压为210V，该电饼铛______（能/不能）使用。
（2）使用前，须将锅体外壳接地是为了防止______时发生触电事故。
（3）电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，其道理是利用______。
（4）电饼铛通电后不热的原因可能是______（填字母）
A．电路中保险丝太粗，保险丝熔断
B．电路断路
C．发热体电阻小，产生热量少
25．中考前,由于气温偏高,瑞瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间.这台空调的说明书中主要数据如表，问：
电源电压 220V
频率 50Hz
额定制冷功率 1320W
额定制热功率 1420W
①空调工作时应选图中________孔插座.
②空调正常制冷时电流为多少？连续正常制冷30min消耗的电能为多少kW·h_______？
③夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于节能_______？（答出一点即可）
26．安全是我们生活中最重要的事情。请你解答下列有关安全方面的问题：
（1）某工厂为杜绝工人单手操作机器的时候容易误操作而受伤的事故发生，设计了必须将两只手同时分别按住左、右开关，机器才能正常工作。下列电路设计中符合要求的是______；
（2）如图所示是某家庭电路，闭合开关S1、S2时，灯泡L1发光，灯泡L2不发光。这说明电路存在安全隐患，用试电笔进行排查，当用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则下列判断正确的是______；（填字母）
A．灯泡L2短路 B．灯泡L2断路 C．ad间断路 D．bc间断路
（3）家庭电路中，一旦发生短路现象，家庭电路中的电流会非常大，电路中的保险丝的内能______（填“变大”、“不变”或“变小”），温度升高而熔断。保险丝是用电阻比较______的材料制成的；
（4）新建的高楼必须注意防雷，请你提出一条高楼防雷的有效做法：______。
试卷第1页，共3页
试卷第2页，共2页
参考答案：
1．B
【详解】
A．开关应接在灯泡和火线间、保险丝应接在火线上，故A错误；
B．使用测电笔时手要接触笔尾的金属部分，这样才能使氖管发光，辨别火线，故B正确；
C．多个大功率用电器同时使用一个插线板，插线板中电流过大，可能引起线路着火，故C错误；
D．人站在绝缘板上，双手同时握住火线和零线，电流从火线经人体流回零线，形成双线触电，故D错误。
故选B。
2．C
【详解】
A．家庭电路中，为了用电安全，控制灯泡的开关必须接在火线和灯泡之间，断开开关时使灯泡与火线断开，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，当接触火线时，电流经由试电笔、人体形成回路，使氖管发光，从而辨别火线和零线，故B错误；
C．为了用电安全，防止电冰箱漏电对人体造成伤害，使用电冰箱时要接地，因此电冰箱必须使用三孔插座，故C正确；
D．家庭电路中空气开关跳闸，可能是电路中出现了短路，也可能是同时工作的用电器过多导致过载，故D错误。
故选C。
3．C
【详解】
A．使用试电笔时，手指要接触笔尾金属体，但不能接触笔尖的金属体，如果不小心接触笔尖的金属体会引起触电事故，故A错误；
B．更换灯泡时，一定要断开电源开关，否则用电器带电的情况下更换容易引起触电事故，故B错误；
C．家庭电路可能因为总功率过大或短路引起电路中电流过大，可能会损坏电路甚至引发火灾，所以一定要安装保险装置，故C正确；
D．家庭电路中一个开关控制多盏照明灯，是因为开关在干路上，照明灯的额定电压都是220V，家庭电路的电压也是220V，如果串联导致各串联用电器分压，都达不到220V的额定电压，无法正常工作，所以不能串联使用，有时一盏灯损坏熄灭，其它灯仍能正常发光，也表明不是串联的。故D错误。
故选C。
4．D
【详解】
A．在电线上晾衣服，衣服是湿的，如果电线漏电会间接接触火线，会发生触电事故，故A错误；
B．使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，故B错误；
C．将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易发生触电事故，故C错误；
D．家庭电路中，各个用电器之间互不影响，是并联的，所以将家庭电路的电灯与插座并联，故D正确。
故选D。
5．C
【详解】
A．使用试电笔时，手指要接触笔尾金属体，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，不能正确辨别火线和零线，故A错误；
B．电路中电流过大会熔断保险丝，为了更换保险丝时更安全、方便，保险盒安装在总开关的后面，故B错误；
C．为用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时切断电路，故C正确；
D．家庭电路中，照明灯是并联的，一个开关控制多盏照明灯，开关在干路上，故D错误。
故选C。
6．C
【详解】
A．接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故A不符合题意；
B．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故B不符合题意；
C．导线的绝缘皮破损后容易漏电，会使人触电，一定要及时更换，故C符合题意；
D．发现有人触电，应立即切断电源，如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电，十分危险，故D不符合题意。
故选C。
7．A
【详解】
ABD．如图，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，说明c、d都与火线相连通，即c点、d点到火线间没有断路。测试a、b两点时，只有a点氖管发光，则b点氖管不发光，说明b点没有与火线相连通，所以b、c之间某处断路。故A符合题意，BD不符合题意；
C．若火线与零线短路，则保险丝熔断或空气开关跳闸，整个电路断开，用测电笔测试各个点时，氖管都不发光，故C错误。
故选A。
8．A
【详解】
A．带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故A正确；
B．电能表测量的是家用电器消耗的总电能，故B错误；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．发生触电事故时，首先要切断电源，再施救，不能直接用手把触电的人拉开，故D错误。
故选A。
9．C
【详解】
A．空气开关除了有一般开关的作用外，还具有保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，故A错误；
B．电能表是测量用电器消耗的电能的仪表，根据月末的减去月初的示数读出消耗电能，然后再乘以电价可得应该交的电费，故B错误；
C．干路上的空气开关跳闸，可能是同时使用的用电器总功率太大，也可能是因为发生了短路，故C正确；
D．漏电保护器只有在电路发生漏电或有人触电时才会切断电源，而插座里发生短路，漏电保护器不会跳闸，故D错误。
故选C。
10．B
【详解】
根据对家庭电路中电流过大的原因理解，另一个因素是用电器总功率过大．故选B.
11．B
【详解】
A．雷雨易击中地面上尖端的突起物体，所以雷雨天不要在树下躲雨，所以A符合安全用电要求，故A不符合题意；
B．教室内空调属于金属外壳的用电器，插头应选用三角插头，所以B不符合安全用电要求，故B符合题意；
C．发生触电时，首先要切断电源，以免再发生触电事故，所以C符合安全用电要求，故C不符合题意；
D．湿抹布能导电，所以做卫生不能用湿抹布擦插座面板，所以D符合安全用电要求，故D不符合题意。
故选B。
12．D
【详解】
A．玻璃棒与丝绸摩擦时，玻璃棒失去电子而带正电，丝绸由于得到电子而带等量负电，故A错误；
B．闭合回路中，电源外部电流是由电源正极流向负极；电流方向规定为正电荷的定向移动的方向，导线靠电子导电，而自由电子带负电荷，所以在电源外部导线中的自由电子是从电源负极流向正极；在电源内部电流是由电源负极流向正极，所以在电源内部，导线中的自由电子是从电源正极流向负极，故B错误；
C．图示中，电路中的电流有两个支路，小灯泡分别在两个支路上，是并联连接，故C错误；
D．三孔插座上方插孔内导线与大地相连，而这个插孔通过插头与用电器的外壳相连，当外壳带电时可以将电荷及时导入大地，从而避免触电事故，故D正确。
故选D。
13．B
【详解】
A. 电能表用来测量用电器一段时间内消耗的电能的，故A错误；B. 根据欧姆定律可知，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I＝可知，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．因此保险丝熔断的原因是短路或用电器的总功率过大，故B正确；C. 电阻是导体的一种性质，大小与自身的材料、长度、横截面积有关，而与导体两端电压和通过导体的电流大小无关，故C错误；D. 电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误．故选B.
点睛：（1）电能表是测量一段时间内消耗的电能的多少的仪表；（2）家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大；（3）影响电阻的因素是材料、长度和横截面积，与是否有电流、电压无关；（4）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．
14．D
【详解】
A．电路中出现故障时，需要先切断电源，防止触电，不符合题意；
B．放学离开教室，及时关闭电源，一方面可以节约电能，另一方面避免电路中的功率过大，电流过大，发生火灾，不符合题意；
C．三孔插座的第三个孔接地线，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，不符合题意；
D．导线变细，导线的电阻变大，当电路中有电流通过时，导线产生的热量增多，既浪费了电能，又有引起火灾的可能，符合题意。
故选D。
15．A
【详解】
A．电熨斗工作时把电能转化成内能，是利用电流的热效应来工作的，故A正确；
B．电视机的指示灯也消耗电能，因此待机（只有指示灯亮）时也会耗电，故B错误；
C．保险丝熔断的原因是电源短路或用电器功率大，与开关的短路无关，故C错误；
D．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D错误．
16． 并 火
【详解】
[1]电路连接方式特点知，并联电路中各支路中各用电器能单独工作，但在串联电路中电流路径只有一条，各用电器不能单独工作。家庭电路中电视机和电灯可以单独工作，故家庭电路中电视机和电灯的连接方式是并联的。
[2]为确保断电后，灯泡上不带电，控制电灯的开关应接在火线上。
17． 总电流 增大 空气开关
【详解】
[1][2][3]由图可知将多个用电器插在同一个插排上同时使用时，用电器的总功率过大，根据P＝UI可知，电压一定时，会造成家庭电路中的总电流过大；总电流过大，空气开关会自动断开保护电路；用手摸插排导线的话，你会感觉有点热，温度升高了，说明它的内能增大。
18． 220 336 低压带电体 高压带电体
【详解】
[1]我国家庭电路的电压是220V。
[2]人体安全的电压是不高于36V。
[3][4]安全用电的原则，不接触低压带电体，不靠近高压带电体。
19． 地##保护接地线 乙
【详解】
[1]三孔插座接线是左零右火上接地，图甲的1孔处于最上方位置，可以判断1孔应接地线。
[2]测电笔的笔尖接触被测导线，手接触尾部金属体，乙图是正确使用方法，丙图中手没有接触笔尾金属体。
20． 短路 后 空气开关
【详解】
[1]火线与零线直接接触，电路中只有导线，导线的电阻很小，因此电流会非常大，这种情况称为短路故障。
[2][3]漏电保护器由低压塑壳断路器、漏电检测装置及脱扣器三部分组成，家庭电路中某用电器漏电或人因操作失误而触电时，漏电保护器能自动切断电路。空气开关是一种只要电路中电流超过额定电流就会自动断开的开关，当电路或电气设备发生短路，严重过载时，空气开关会自动断开，从而保护电路。故在电路中电流过大时，安装空气开关保护电路。空气开关若安装在总开关前面，电流过大时有可能烧坏总开关。因此电路中电流过大时，需要在电路总开关的后面安装空气开关保护电路。
21．
B 过载或短路
【详解】
(1)[1]每盏灯都能正常发光，应采用并联连接方式，家庭电路连接时，开关应接火线，三孔插座左边接零线，右边接火线，中间接地线，如下图所示：
(2)[2]家庭电路连接时，应先接电能表，再接空气开关，故在B方框安装空气开关。
(3)[3]电路中出现过载或短路时，空气开关会出现跳闸现象；当打开房间空调时，空气开关“跳闸”，出现这种现象的原因可能是过载或空调插头短路。
22． 温度低、相对湿度高，蒸发慢 三线 液化 C D
【详解】
(1)[1]根据文中“温度低、相对湿度高，蒸发慢，所以南方的冬季经常会出现衣物久晾不干甚至发出异味的情况”，可以得知此问的答案。
(2)[2]三孔插座的第三个孔接地线，地线接用电器的金属外壳，当用电器漏电时，使用三线插头是为了防止漏电时对人体造成伤害。
(3)[3]根据文中“由风机将潮湿空气抽入机内，由毛细管中流出的液态冷媒通过蒸发器汽化，此时空气中的水蒸气变成水珠，汇聚到水箱中”，可知水箱中的水是由水蒸气液化形成的。
(4)[4]A．压缩机与风机总是同时启动同时关闭，不能说明它们是串联的，也可能并联在电路中，由干路开关同时控制两用电器，故A错误。
B．当水位过高或湿度达到设定值时，电路都需要断开，所以两开关需要串联连接在电路中，故B错误
C．蒸发器中的冷媒汽化，需要从空气中吸收热量，导致空气的温度降低，会造成环境温度下降，故C正确。
D．进风口的空气被蒸发器吸收热量，所以除湿机工作时出风口的温度会低于进风口的温度，故D错误。
故选C。
(5)[5]湿度设置的越低，除湿器将空气湿度降至设定值所用的时间越多，除湿器工作的时间越长，由于室外的空气湿度很大，室内空气湿度极易变化，所以除湿器工作的间隔时间会变短，故D符合题意。
故选D。
23． 低温 5.28×104J C 0.5mm2的导线最为合适
【详解】
(1)[1]由电路图可知，当旋钮开关拨至触点“2”时，电阻R1、R2串联，总电阻为两电阻之和，根据可知，电压一定时，电功率最小，电热器处于低温档。
(2)[2]当旋钮开关拨至触点“1”时，为R1组成的简单电路，则电路中的电流为
电热器通电1min消耗的电能是
(3)[3]“防倾倒”开关一定要接到火线上，在倾倒时，切断火线，所以倾倒开关接在C处。
(4)[4]由以上的计算可知，电路中的最大电流为4A，对照表格中的数据可知，选择0.5 mm2的导线最合适。
24． 能 外壳带电 电流热效应 B
【详解】
（1）[1]电饼铛额定电压220V，工作电压可在额定电压基础上±10%浮动，如下浮10%，则
在用电高峰时，实际电压为210V，该电饼铛能使用。
（2）[2] 使用前，须将锅体外壳接地是为了防止外壳带电时，人体触碰到外壳发生触电事故。
（3）[3] 电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，其道理是利用电流热效应产生的热量使电饼铛上的水分汽化，从而使电饼铛变得干燥，不再漏电。
（4）[4] A．如果电路中保险丝太粗，根据焦耳定律可知，电流和通电时间相同时，发热较少，不会熔断，不可能导致电饼铛通电后不热，故A不符合题意；
B．如果电路断路，则没有电流流过电饼铛，会导致电饼铛通电后不热，故B符合题意；
C．如果发热体电阻小，根据
可知，相同时间内电饼铛会发热更多，故C不符合题意。
故选B。
25． 三 0.66 kW·h 调高设定温度或减少使用时间
根据图中两种插座可知，本题考查家庭电路的知识，根据双孔插座和三孔插座的作用分析空调使用哪种插座；根据表中制冷功率，运用电功率的公式得到空调正常制冷时电流，利用电功公式W=Pt计算消耗的电能；根据生活经验分析使用空调有利于节能的方法．
【详解】
①为了防止当空调漏电时，发生触电事故，所以使外壳接上地线，空调工作时应使用三孔插座；
②空调工作时的制冷功率P冷=1320W，电流，正常制冷30min消耗的电能：W=P冷t=1.32kW×0.5h=0.66kW h；
③空调工作时的制冷功率一定，由W=Pt可知：通过减小使用时间来节能，或通过调高设定温度来减少空调的工作时间．
26． C D 变大 大 在高楼顶端安装避雷针
【详解】
（1）[1]必需将两只手同时分别按住左、右开关，机器才能正常工作，说明两开关相互影响，不能独立控制机器工作，由此可知，左、右开关和机器都是串联的，由图示电路图可知，C符合题意，ABD不符合题意。
故选C。
（2）[2]闭合开关S1、S2，L1灯发光，L2灯不发光，并且用试电笔分别接触c、d 两点，氖管都发光，说明L1灯的线路正常，而c、d点通过L2灯与火线相连，L2没有断路，因此故障为bc间发生断路，故D正确，ABC错误。
故选D。
（3）[3]家庭电路中，一旦发生短路现象，家庭电路中的电流会非常大，电流通过保险丝时，电能转化为内能，使得保险丝的内能变大，温度升高而熔断。
[4]保险丝是用电阻较大、熔点较低的铅锑合金制成的。
（4）[5]为了防雷，可以在高楼顶端安装避雷针，避雷针可以将云层所带的电荷或闪电产生的电流导入大地，使建筑物避免雷击。
