4.1常见的电路元器件同步练习 （word版含答案）

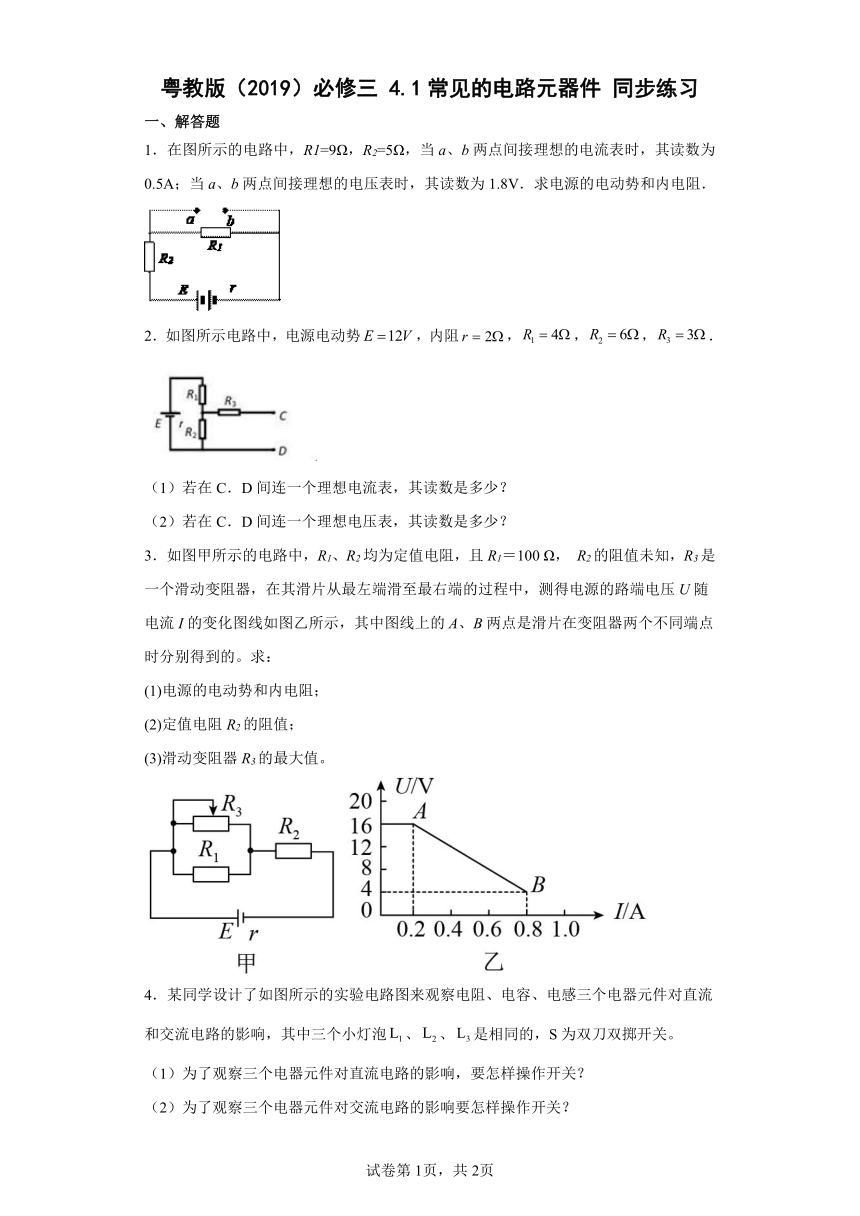

粤教版（2019）必修三 4.1常见的电路元器件 同步练习
一、解答题
1．在图所示的电路中，R1=9Ω，R2=5Ω，当a、b两点间接理想的电流表时，其读数为0.5A；当a、b两点间接理想的电压表时，其读数为1.8V．求电源的电动势和内电阻．
2．如图所示电路中，电源电动势，内阻，，，．
（1）若在C．D间连一个理想电流表，其读数是多少？
（2）若在C．D间连一个理想电压表，其读数是多少？
3．如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω， R2的阻值未知，R3是一个滑动变阻器，在其滑片从最左端滑至最右端的过程中，测得电源的路端电压U随电流I的变化图线如图乙所示，其中图线上的A、B两点是滑片在变阻器两个不同端点时分别得到的。求：
(1)电源的电动势和内电阻；
(2)定值电阻R2的阻值；
(3)滑动变阻器R3的最大值。

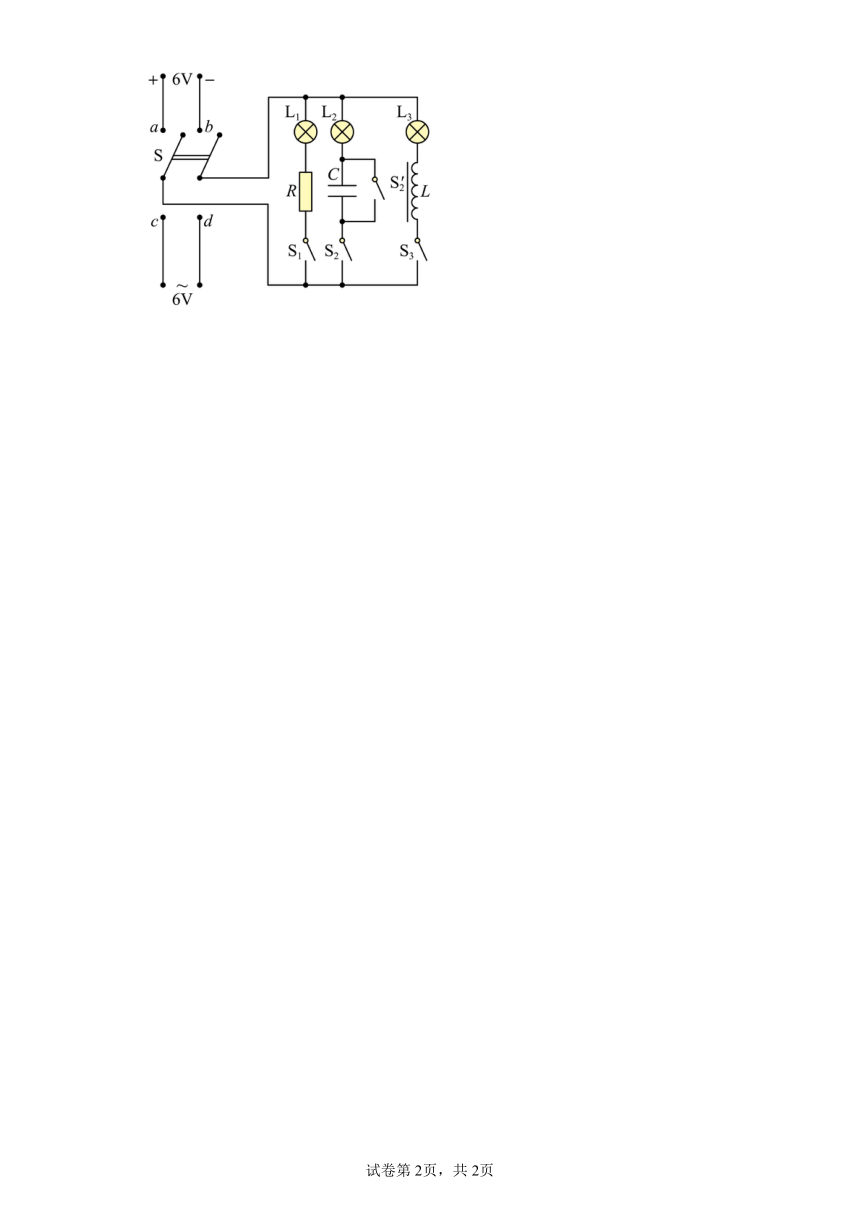

4．某同学设计了如图所示的实验电路图来观察电阻、电容、电感三个电器元件对直流和交流电路的影响，其中三个小灯泡、、是相同的，S为双刀双掷开关。
（1）为了观察三个电器元件对直流电路的影响，要怎样操作开关？
（2）为了观察三个电器元件对交流电路的影响要怎样操作开关？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．E=3V r=1Ω
【详解】
当a、b两点间接理想的电流表时,回路中的电流，
由闭合电路欧姆定律得：
代入数据得：
当a、b两点间接理想的电压表时，回路中的电流
由闭合电路欧姆定律得：
代入数据得：
联立解得:，
【点睛】
本题是直流电路的计算问题，关键要理解理想电表对电路没有影响的特点，运用闭合电路欧姆定律进行求解．
2．（1）；（2）
【详解】
（1）若在C.D间连一个理想电流表，则电路结构为并联后与串联，接到电源上，根据闭合电路欧姆定律得：
总电流
所以并联部分的电压为：
所以通过电流表的电流为．
（2）若在C.D间连一个理想电压表，则电路结构为串联接到电源上，电压表测量的是的电压：则．
【点睛】
本题中理想电流表看做短路，理想电压表看做断路，认识电路的连接关系是解题的基础．
3．(1)20 V，20 Ω；(2)5 Ω；(3)300 Ω
【详解】
（1）由闭合电路欧姆定律得
将图像中A、B两点的电压和电流代入可得
联立解得
（2）当R3的滑片自左向右滑时，R3阻值变小，使电路总电阻变小，而总电流变大。由此可知，图线上的A、B两点是滑片分别位于最左端和最右端时所得到的。当滑片位于最右端时，R3＝0，R1被短路，外电路总电阻即为R2
(3)当滑片在最左端时，其阻值最大，并对应着图线上的A点
又
代入数值解得滑动变阻器的最大值
4．（1）闭合单刀开关S1、S2、S3，把双刀双掷开关S扳到a、b一边，将低压直流电源接入电路，观察三只小灯泡的亮度；
（2）将双刀双掷开关S扳到c、d一边，将低压交流电源接入电路，观察三只小灯泡亮度的变化，将单刀开关S2闭合观察亮度的变化。
【详解】
（1）闭合单刀开关S1、S2、S3，把双刀双掷开关S扳到a、b一边，将低压直流电源接入电路，观察三只小灯泡的亮度。
（2）将双刀双掷开关S扳到c、d一边，将低压交流电源接入电路，观察三只小灯泡亮度的变化，将单刀开关S2闭合观察亮度的变化。
