人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．下列家用电器正常工作时的电流约为5A的是（　　）
A．空调 B．手电筒 C．节能灯 D．电冰箱
2．电流的单位是（　　）
A．伏特 B．欧姆 C．安培 D．牛顿
3．如图：A、B、C、D四个电路中，能测出L1电流的是（　　）
A． B．
C． D．
4．如图所示的电路中，电流表测量的是（　　）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
5．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
6．下列电路中，电流表能测量通过小灯泡的电流的是（　　）
A． B． C． D．

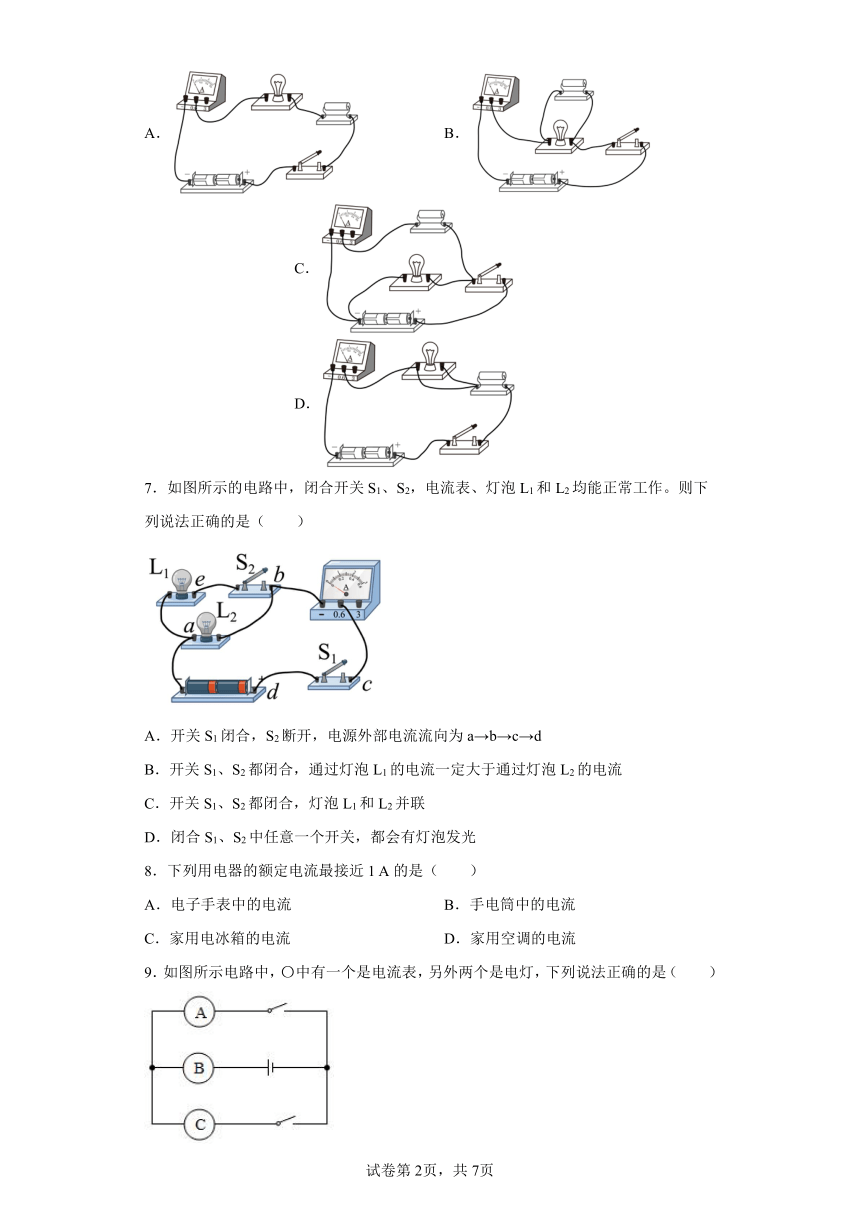

7．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
C．开关S1、S2都闭合，灯泡L1和L2并联
D．闭合S1、S2中任意一个开关，都会有灯泡发光
8．下列用电器的额定电流最接近1 A的是（　　）
A．电子手表中的电流 B．手电筒中的电流
C．家用电冰箱的电流 D．家用空调的电流

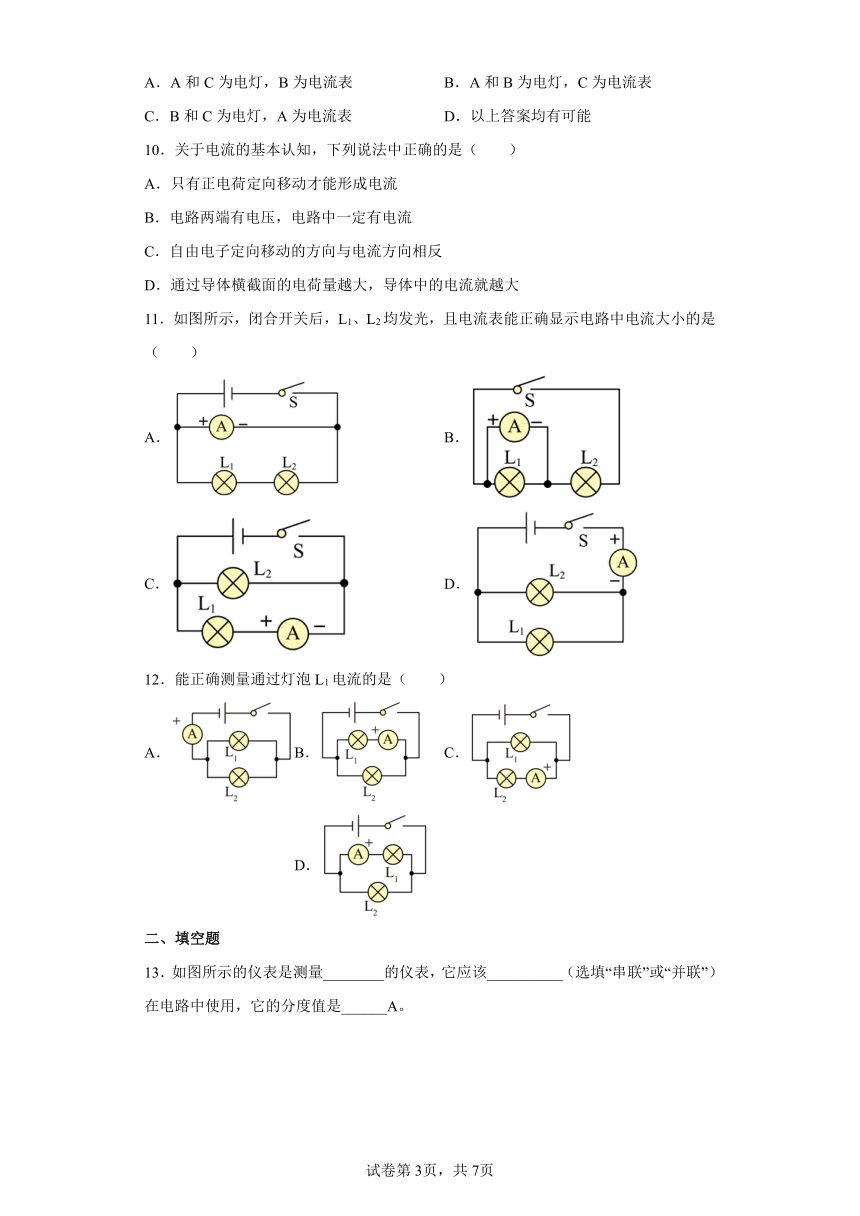

9．如图所示电路中，〇中有一个是电流表，另外两个是电灯，下列说法正确的是（　　）
A．A和C为电灯，B为电流表 B．A和B为电灯，C为电流表
C．B和C为电灯，A为电流表 D．以上答案均有可能
10．关于电流的基本认知，下列说法中正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．电路两端有电压，电路中一定有电流
C．自由电子定向移动的方向与电流方向相反
D．通过导体横截面的电荷量越大，导体中的电流就越大
11．如图所示，闭合开关后，L1、L2均发光，且电流表能正确显示电路中电流大小的是（　　）
A． B．
C． D．
12．能正确测量通过灯泡L1电流的是（　　）
A． B． C． D．
二、填空题

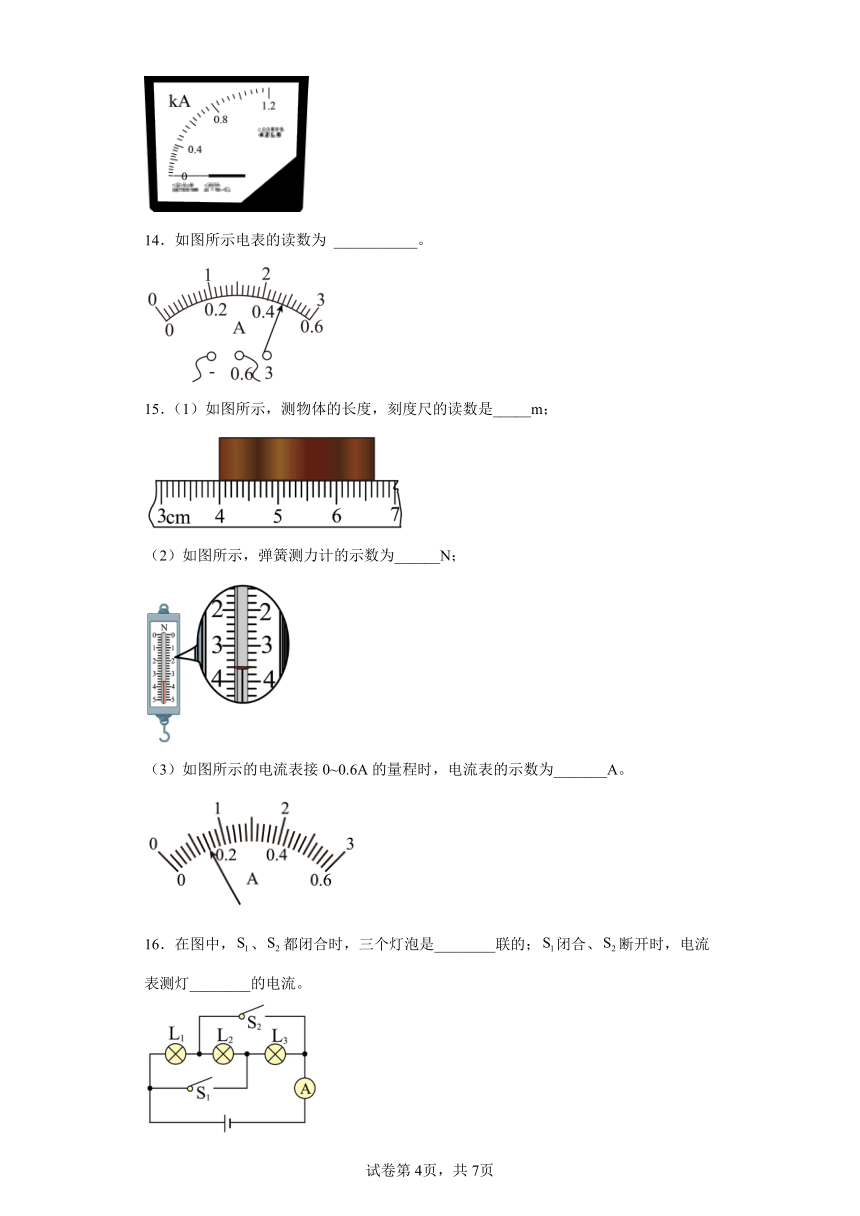

13．如图所示的仪表是测量________的仪表，它应该__________（选填“串联”或“并联”）在电路中使用，它的分度值是______A。
14．如图所示电表的读数为 ___________。
15．（1）如图所示，测物体的长度，刻度尺的读数是_____m；
（2）如图所示，弹簧测力计的示数为______N；
（3）如图所示的电流表接0~0.6A的量程时，电流表的示数为_______A。
16．在图中，、都闭合时，三个灯泡是________联的；闭合、断开时，电流表测灯________的电流。
三、综合题

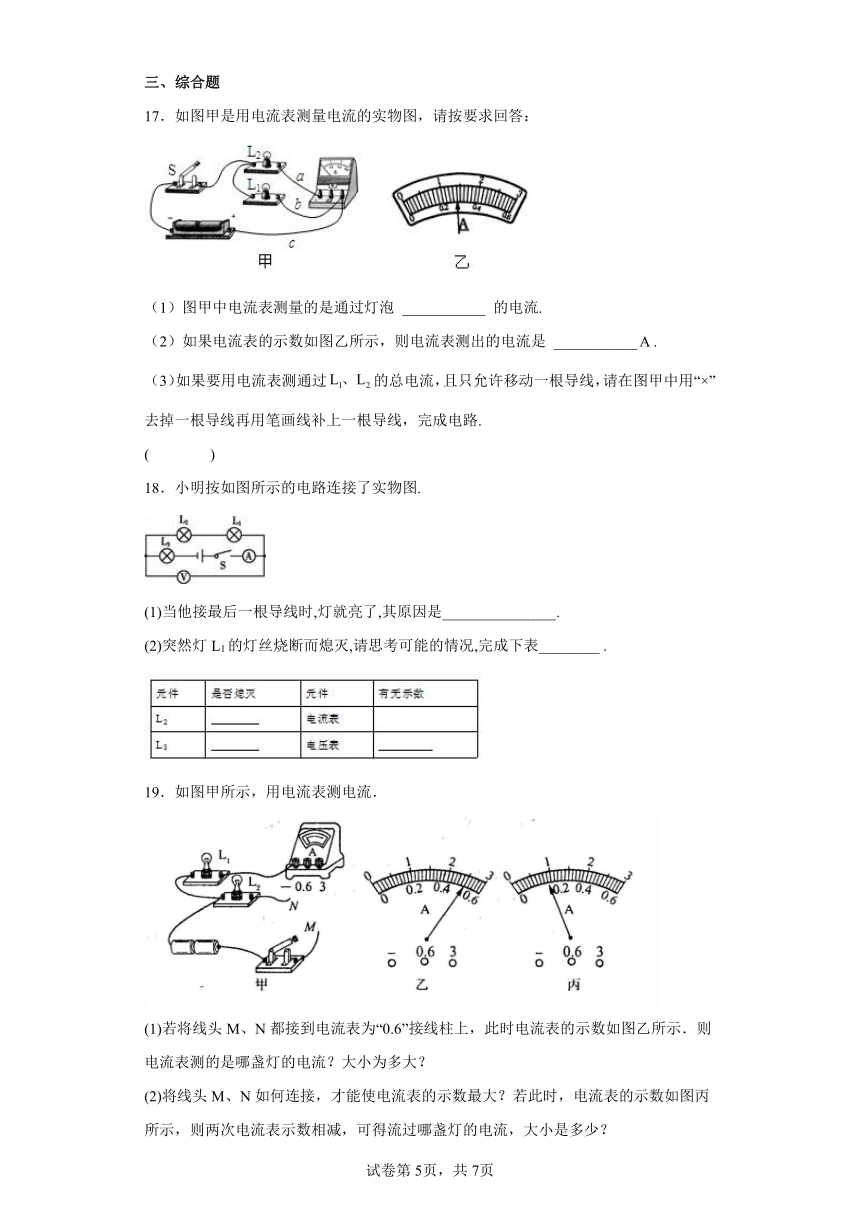

17．如图甲是用电流表测量电流的实物图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡 ___________ 的电流.
（2）如果电流表的示数如图乙所示，则电流表测出的电流是 ___________.
（3）如果要用电流表测通过的总电流，且只允许移动一根导线，请在图甲中用“×”去掉一根导线再用笔画线补上一根导线，完成电路.
( )
18．小明按如图所示的电路连接了实物图.
(1)当他接最后一根导线时,灯就亮了,其原因是_______________.
(2)突然灯L1的灯丝烧断而熄灭,请思考可能的情况,完成下表________ .
19．如图甲所示，用电流表测电流．
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
20．水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大.同样，导体中的电流也有大小，单位时间内通过导体横截面的电荷量叫做电流强度，简称电流.物理学中用Q表示电荷量，t表示通电时间，则电流I的公式为________.如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量是________库.
晓丽同学在掌握了上面知识后，经查阅资料知道：通过导体单位横截面积的电流称为电流密度，用J来表示.那么电流密度J的大小与什么因素有关呢？她将该问题进行了简化：
（1）电子沿着横截面积为S的金属导体运动；
（2）这些电子均以漂移速度v 运动，若流过金属导体单位体积的电子数为n ，每个电子所带的电荷为e ，导体的横截面积为S，晓丽推与出了导体中电流密度J的数学表达式.过程如下：
A．在时间t内，通过导体某一截面的电子总数N= ________.
B．在时间t内，通过圆柱体底面的电荷量Q=nSvte.
C．在时间t内，通过圆柱体的电流I= ________.
D．电流密度J= ________.
21．阅读短文，回答文后的问题.
电磁流量计
电磁流量计是利用法拉第电磁感应原理制成的用来检测导电液体流量(液体在单位时间内通过某横截面的体积)和流速的仪表。
如图甲是用来检测血流速度和血流量的电磁流量计(又称电磁血流计)。其原理如图乙所示，使用时将血管放置于两磁极之间，金属电极A、B与血管壁接触，仪表与电极A、B相连。血液在血管中流动时A、B间就会有电压，电流通过仪表从而显示出血流速度和流量。
某实验小组用电磁血流计研究血管中血流速度与n(病人心脏血管横截面积与正常人心脏血管横截面积的比值)的关系，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表：
血管横截面积的比值n 1.00 0.90 0.80 0.75 0.60
血液流动的速度v( m/s) 0.180 0.200 0.255 0.240 0.300
研究表明，当血液在管内匀速流动时，受到的阻力f与血液的流速v成正比，即f=kv (其中k为常数)，血管横截面积越小，血液流速越大，受到的阻力越大,心脏的负担就越重.
(1)电磁流量计上的仪表是由____________改装的(选填“电压表”或“电流表”)；
(2)测得某液体的流速为0. 2m/s，流量为10- 4m3/s,则管子的横截面积为________m2；
(3)根据表中数据可知,当n=0.5时，v=_______m/s；
(4)心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化，若当n=1时，心脏推动血液流动的功率P=P0，则当n=0.5时，心脏推动血液流动的功率P=________P0。
试卷第1页，共3页
试卷第2页，共2页
参考答案：
1．A
【详解】
A．空调正常工作时的电流约为5A，故A符合题意；
B．手电筒正常工作时的电流约为0.2A，故B不符合题意；
C．节能灯正常工作时的电流约为0.1A，故C不符合题意；
D．电冰箱正常工作时的电流约为1A，故D不符合题意。
故选A。
2．C
【详解】
电流的单位是安培，伏特是电压的单位，欧姆是电阻的单位，牛顿是力的单位。
故选C。
3．C
【详解】
电流表与待测电路串联，电流要从电流表正接线柱流入，从负接线柱流出。
A．图中电流表与灯L1串联，电流表的正负接线柱接反了，故A不符合题意；
B．图中电流表与灯L2串联，测的是L2的电流，故B不符合题意；
C．图中电流表与灯L1串联，电流从电流表正接线柱流入，从负接线柱流出，测的是L1的电流，故C符合题意；
D．图中电流表串联在干路中，测的是L1和L2的总电流，故D不符合题意。
故选C。
4．A
【详解】
开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同经过开关流向负极，因此两灯并联连接；电流表测量通过灯泡L2的电流。
故选A。
5．D
【详解】
A．使用电流表测量电路电流，电流表应该和被测用电器串联，故A错误；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故B错误；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，故C错误；
D．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，故D正确。
故选D。
6．A
【详解】
A．由图可知，灯泡和电阻串联接入电路中，电流表能测量通过小灯泡的电流，故A符合题意；
B．由图可知，灯泡和电阻并联接入电路中，电流表在干路中，测量的是总电流，故B不符合题意；
C．由图可知，该电路为并联电路，电流表与电阻在一条支路中，测量的是电阻的电流，故C不符合题意；
D．由图可知，闭合开关时，灯泡被短路了，没有电流通过灯泡，此时电流表测量的是电阻的电流，故D不符合题意。
故选A。
7．C
【详解】
A．由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，故A错误；
B．开关S1、S2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故B错误；
C．由电路图可知，闭合开关S1和S2，L1与L2首首相连、尾尾相连，两灯是并联的，故C正确；
D．开关S1在干路上，控制所有用电器，开关S2控制灯泡L1，故只闭合S1，灯泡L2发光，S1、S2都闭合，两灯泡都发光，只闭合S2的两灯泡都不发光，故D错误。
故选C。
8．C
【详解】
A．电子手表中的电流约为几微安，故A不符合题意；
B．手电筒中所用的灯泡是小灯泡，小灯泡的额定电流约为0.25A，故B不符合题意；
C．家用电冰箱正常工作时的电流约为1A，故C符合题意；
D．家用空调正常工作时电流较大，约为4A，故D不符合题意。
故选C。
9．A
【详解】
由于电流表的实质相当于导线，所以据图可知，若A或C其中一个是电流表，都会导致对方短路，即A是电流表，会导致C灯泡短路；若C是电流表，则导致A灯泡短路，故A、C是灯泡，B是电流表。故A正确，BCD错误。
故选A。
10．C
【详解】
A．负电荷定向移动时，也能形成电流，故A错误；
B．电路两端有电压时，还要形成闭合回路电路中才有电流，故B错误；
C．物理学中规定，电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，电子为负电荷，故自由电子定向移动的方向与电流方向相反，故C正确；
D．由电流的定义可知，单位时间内通过导体横截面积的电荷量越大，导体中的电流越大，故D错误。
故选C。
11．C
【详解】
A．电流表并联在L1与L2串联后的电路两端，开关闭合后，电流表的两接线柱与电源正负极相连，会造成短路，灯泡均不亮，故A不符合题意；
B．电流表与L1并联，且电路中没有电源，开关闭合后两灯均不会发光，故B不符合题意；
C．两灯并联，电流表串联在L1的支路上，测量L1通过的电流，且正负接线柱连接正确，干路上开关闭合后两灯均能发光，故C符合题意；
D．两灯并联，电流表接在干路上可测量干路中的电流，但是电流表的正负接线柱接反，若开关闭合，电流表指针会反偏，不能正确显示电路中电流大小，故D不符合题意。
故选C。
12．D
【详解】
A．由电路图知，两灯并联连接，电流表测干路电流，而电流从电流表的负接线柱流入，正接线柱流出，不能正确测量灯泡L1的电流，故A不符合题意；
B．由电路图知，两灯并联，电流表测L1的电流，但电流从电流表的负接线柱流入，正接线柱流出，不能正确测量灯泡L1的电流，故B不符合题意；
C．由电路图知，两灯并联，电流表测L2的电流，不能测量通过L1的电流，故C不符合题意；
D．由电路图知，两灯并联，电流表测L1的电流，且电流从电流表的正接线柱流入，负接线柱流出，能正确测量通过L1的电流，故D符合题意。
故选D。
13． 电流 串联 40
【详解】
[1][2]图中表盘上标示的物理量的单位是kA，则该仪表为电流表，是用来测量电流的仪表；使用时应串联连接在电路中。
[3]由图可知，0～0.4kA之间有10个格，则每一个格的示数为
=40A
即分度值为40A。
14．0.48A
【详解】
由图可知，表盘上标有A字样，该表为电流表；
电流表使用的0～0.6A量程，每一个小格代表0.02A，指针在0.4A右边第四个格，示数为0.48A。
15． 0.0265 3.6 0.14
【详解】
（1）[1]刻度尺每大格为1cm，平均分成了10小格，即分度值为0.1cm，物体左侧与4.00cm对齐，右侧对着6.65cm，长度为
（2）[2]弹簧测力计每大格为1N，平均分成了5小格，即分度值为0.2N，故读数为3.6N。
（3）[3]电流表使用的是0~0.6A的量程，分度值是0.02A，故读数是0.14A。
16． 并
【详解】
[1]、都闭合时，电流分别流入三个灯泡，有三条路径，是并联的。
[2]闭合、断开时，L1和L2被短路，只有L3接入电路，使用电流表测通过L3的电流。
17． 1.4
【详解】
(1)[1]由图像可知电流表与串联，因此电流表测量通过灯泡的电流；
(2)[2]由图像可知电流表量程为0-3A，因此电流表测出的电流是1.4A；
(3)[3] 如果要用电流表测通过的总电流，即将电流表改接至干路上，因此可做改动如下：
18． 开关没有断开
【详解】
（1）小明同学连接好最后一跟导线时，小灯泡立即发亮，说明连接电路时，开关没有处于断开状态；
（2）因为三盏及电流表串联，所以当L1的灯丝烧断而熄灭时，故L3、L2也会熄灭，电流表会没有示数；电压表并联在电源两端，示数为电源电压值，故表格如下
点睛：本题考查的是串联电路连接，涉及电流特点、注意事项、电路的连接及电流表使用等．
19．(1)测L1的电流；0.5A；(2)M接“3” N接“一”， L2； 0.4A
【详解】
（1）将线头M、N都接到电流表为“0．6”接线柱上时，L1灯的电流通过电流表，而L2灯的电流不经过电流表，所以电流表测的是L1灯的电流，因为电流表接0.6A的接线柱，电流为：0.5A．
（2）选根据丙图判断，因为要电流最大，所以丙读数一定大于0.5A，那么可以肯定电流表接的0-3A的量程，读数为：0.9A；
使电流表的示数最大，只能是让电流接在干路上，两个灯的电流都通过电流表，所以将线头N接电流表的负接线柱，M接电流表的3A接线柱；
两次电流表示数相减，即并联电路的干路电流减去一个支路电流应该等于另一个支路的电流，又因为第一次测量的是L1的电流，所以相减的差为L2的电流，即：．
答案：（1）L1 0.5A （2）N接“-”接线柱，M接“3”接线柱 0.9A L2 0.4A
点睛：考查并联电路的电流特征和电流表的使用，关键是看懂实物图和如何连接实物图，相比电路图，实物图更不容易看懂，最大的不同：实物图的分支出现在接线柱，而电路图是在导线中间出现分支的，要多练习，注意总结特点．
20． 20
【详解】
[1]电流强度I的定义是“单位时间内通过导体横截面的电荷量”，即一定时间内通过导体横截面的电荷量与时间之比即为电流强度，所以电流强度I的公式为：I=．
[2]根据I=，如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量为：
Q=It=2A×10s=20C．
[3]在t时间内电子移动的距离为：
L=vt，
导体的横截面积为S，t时间内通过导体某一横截面的电子数为：
N=nSL=nSvt．
[4]在时间t内，通过圆柱体底面的电荷量Q=nSvte，则在时间t内通过圆柱体的电流为：
I=== nSve．
[5]电流密度的定义为“通过导体单位横截面积的电流”，即通过导体横截面的电流I与导体横截面的面积S的比值即为电流密度，所以电流密度为：
J=== nve．
21． 电流表 0.36 4
【详解】
(1)[1]电磁流量计上的仪表，串联在电路中，所以为电流表改装而成的。
(2)[2]已知v=0.2m/s，血流量为10 4 m3/s，所以血管的横截面积
(3)[3]根据表中数据可知，n与v的乘积不变，因此n与v成反比，即nv=0.18；
当n=0.5时，流速为
(4)[4]由f=kv和P=Fv可知，心脏推动血液流动的功率P=kv2，故P与速度的平方成正比，而n与v成反比，因此P与n的平方成反比；故n=1时，心脏推动血液流动的功率P=P0，则当n=0.5时，心脏推动血液流动的功率
。
