人教版九年级全一册15.5串、并联电路中电流的规律同步练习（含答案）

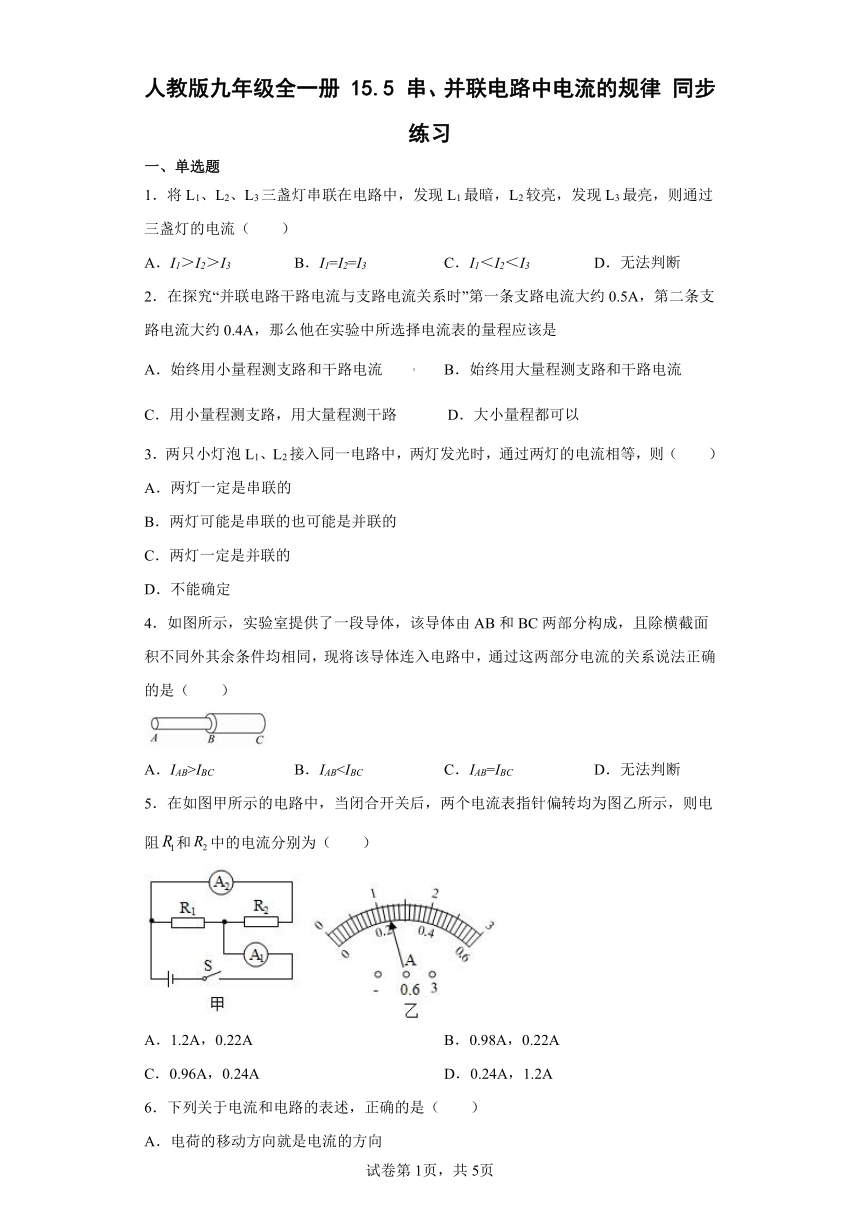

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（　　）
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断
2．在探究“并联电路干路电流与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是
A．始终用小量程测支路和干路电流 B．始终用大量程测支路和干路电流
C．用小量程测支路，用大量程测干路 D．大小量程都可以
3．两只小灯泡L1、L2接入同一电路中，两灯发光时，通过两灯的电流相等，则（　　）
A．两灯一定是串联的
B．两灯可能是串联的也可能是并联的
C．两灯一定是并联的
D．不能确定
4．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的关系说法正确的是（　　）
A．IAB>IBC B．IAB5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻和中的电流分别为（　　）
A．1.2A，0.22A B．0.98A，0.22A
C．0.96A，0.24A D．0.24A，1.2A
6．下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进

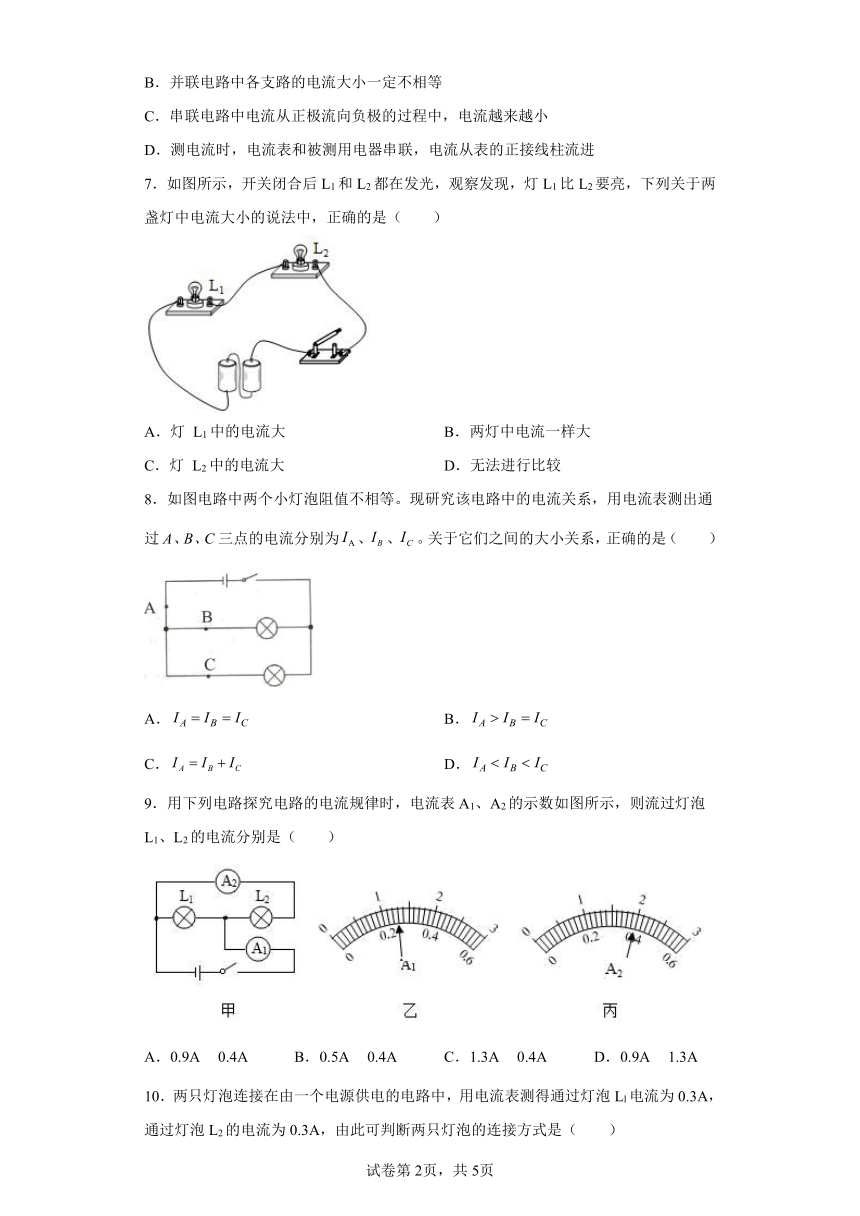

7．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（　　）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较
8．如图电路中两个小灯泡阻值不相等。现研究该电路中的电流关系，用电流表测出通过A、B、C三点的电流分别为、、。关于它们之间的大小关系，正确的是（　　）
A． B．
C． D．
9．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.9A 0.4A B．0.5A 0.4A C．1.3A 0.4A D．0.9A 1.3A
10．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.3A，通过灯泡L2的电流为0.3A，由此可判断两只灯泡的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
二、填空题

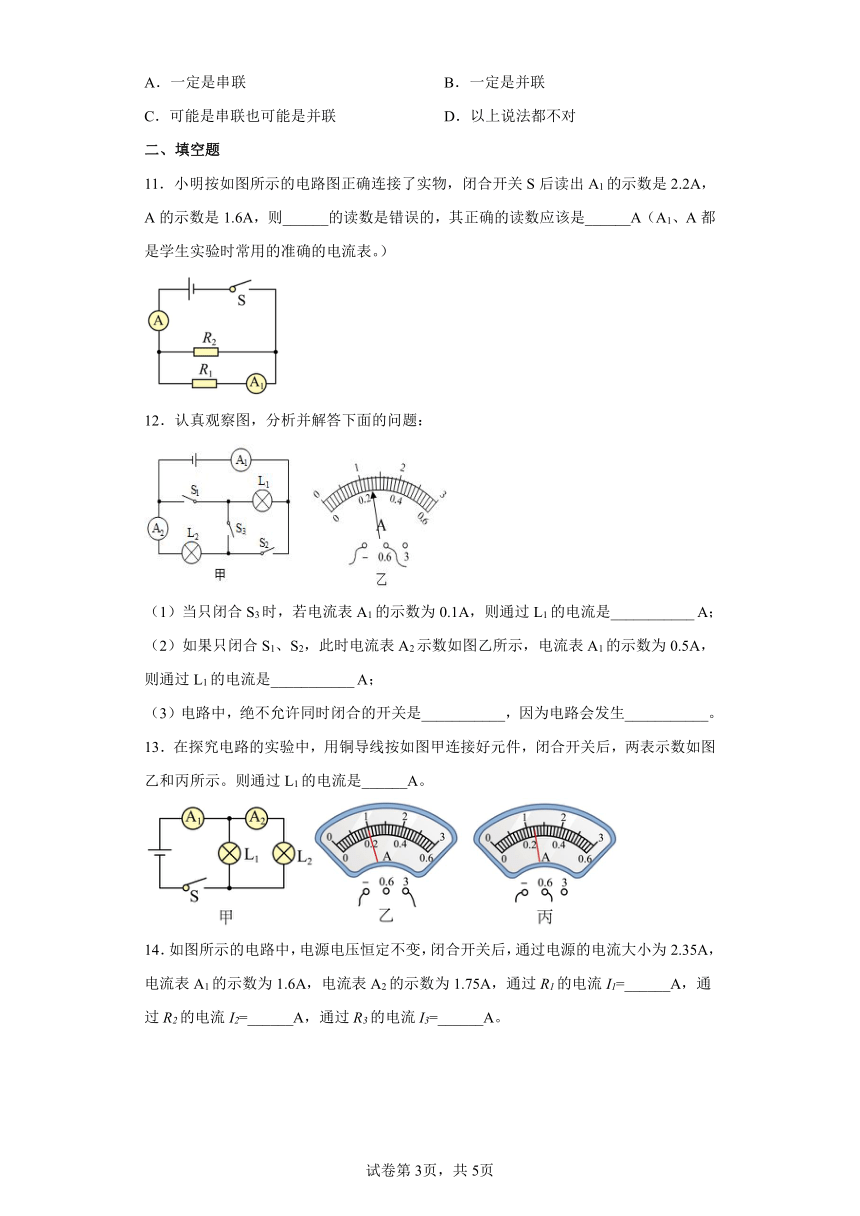

11．小明按如图所示的电路图正确连接了实物，闭合开关S后读出A1的示数是2.2A，A的示数是1.6A，则______的读数是错误的，其正确的读数应该是______A（A1、A都是学生实验时常用的准确的电流表。）
12．认真观察图，分析并解答下面的问题：
（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是___________ A；
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1的电流是___________ A；
（3）电路中，绝不允许同时闭合的开关是___________，因为电路会发生___________。
13．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图乙和丙所示。则通过L1的电流是______A。
14．如图所示的电路中，电源电压恒定不变，闭合开关后，通过电源的电流大小为2.35A，电流表A1的示数为1.6A，电流表A2的示数为1.75A，通过R1的电流I1=______A，通过R2的电流I2=______A，通过R3的电流I3=______A。

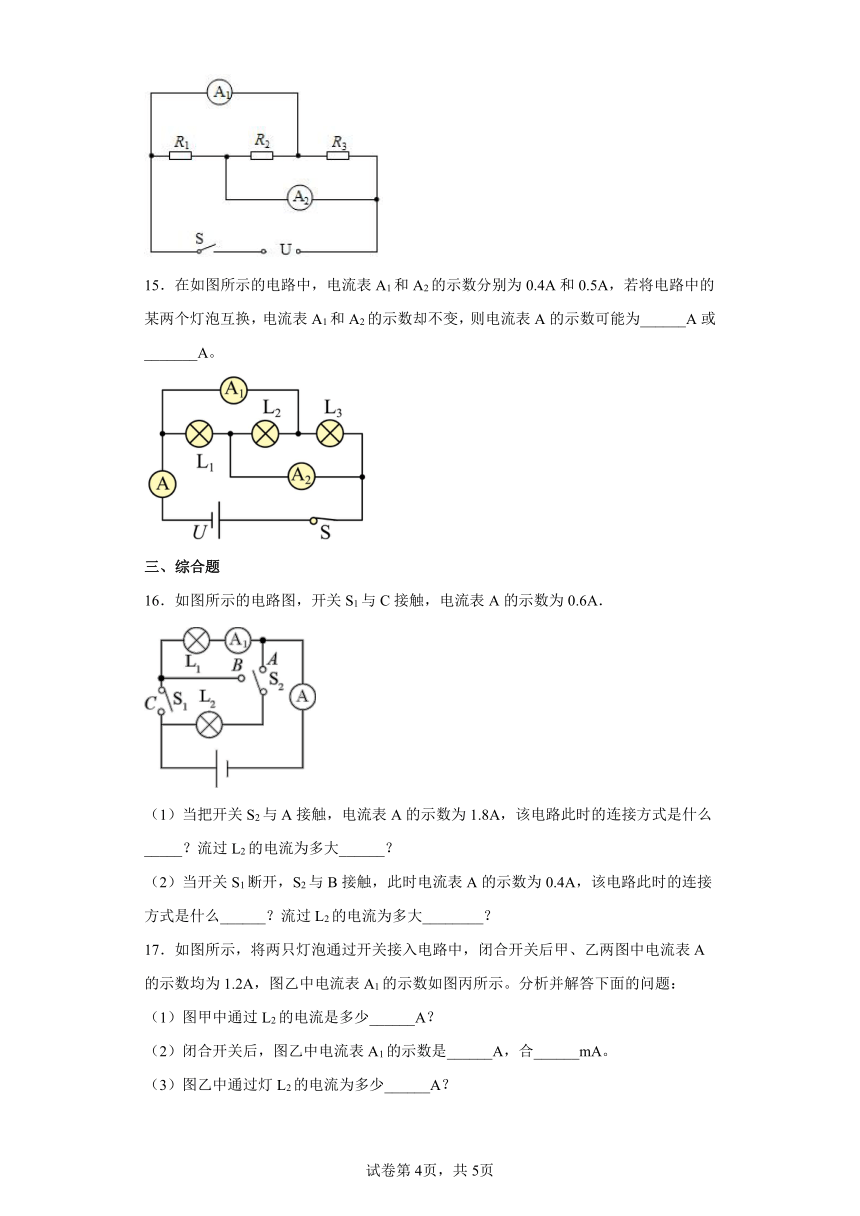

15．在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
三、综合题
16．如图所示的电路图，开关S1与C接触，电流表A的示数为0.6A．
（1）当把开关S2与A接触，电流表A的示数为1.8A，该电路此时的连接方式是什么_____？流过L2的电流为多大______？
（2）当开关S1断开，S2与B接触，此时电流表A的示数为0.4A，该电路此时的连接方式是什么______？流过L2的电流为多大________？
17．如图所示，将两只灯泡通过开关接入电路中，闭合开关后甲、乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少______A？
（2）闭合开关后，图乙中电流表A1的示数是______A，合______mA。
（3）图乙中通过灯L2的电流为多少______A？

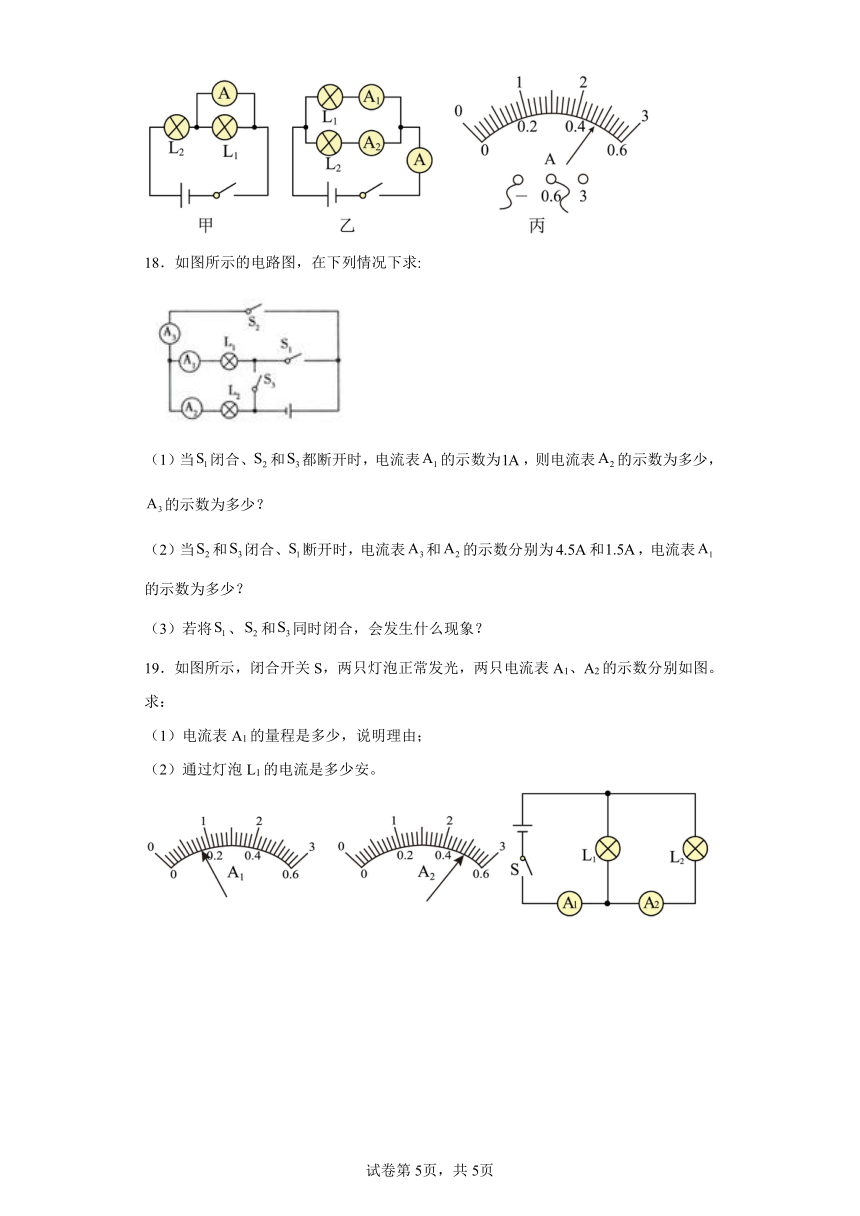

18．如图所示的电路图，在下列情况下求:
（1）当闭合、和都断开时，电流表的示数为，则电流表的示数为多少，的示数为多少？
（2）当和闭合、断开时，电流表和的示数分别为和，电流表的示数为多少？
（3）若将、和同时闭合，会发生什么现象？
19．如图所示，闭合开关S，两只灯泡正常发光，两只电流表A1、A2的示数分别如图。求：
（1）电流表A1的量程是多少，说明理由；
（2）通过灯泡L1的电流是多少安。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
ABCD．串联电路中各处电流相等，灯L1、L2、L3串联时，通过它们的电流相等。故ACD不符合题意，B符合题意。
故选B。
2．C
【详解】
由题，并联电路中第一条支路电流大约0.5A，第二条支路电流大约0.4A，说明支路电流均小于0.6A，所以支路的电流表应该选择小量程，即选用0~0.6A量程；根据并联电路电流规律可知，干路的电流等于各支路的电流之和，所以干路的电流约等于0.9A，大于0.6A，所以干路的电流表应选择大量程，即选用0~3A量程；
故C正确为答案．
【点睛】
本题考查电流表量程的选择和并联电路电流的特点．选择电流表量程时，既要使被测电流不超过电流表的量程，又要注意减小实验的误差，电流表量程太大，则读数误差较大．
3．B
【详解】
两只小灯泡L1、L2接入同一电路中，可以是串联，也可以是并联。当两只小灯泡串联时，根据“串联电路电流处处相等”这一特点知，通过两灯的电流是相等的；当两只小灯泡并联时，如果两只小灯泡完全一样时，通过两灯的电流也相等，所以两灯可能是串联的也可能是并联的，故B符合题意，ACD不符合题意。
故选B。
4．C
【详解】
根据题意知道，两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故C正确。
故选C。
5．C
【详解】
由图知道，两电阻并联，电流表A1测量干路电流，电流表A2测量通过R2的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以，电流表A1选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A1的示数为1.2A，即干路电流为
I总=1.2A
A2选用的是小量程（0～0.6A）；分度值是0.02A，所以，电流表的示数为
I2=0.24A
即通过电阻R2的电流为0.24A；则通过电阻R1的电流为
I1=I总-I2=1.2A-0.24A=0.96A
故选C。
6．D
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
7．B
【详解】
由图可知，两灯泡串联，串联电路中，各处电流都相等，所以通过L1、L2的电流一样大，故ACD错误，B正确。
故选B。
8．C
【详解】
由电路图可知，电路为并联电路，A点在干路上，B点和C点分别在两个支路上，根据并联电路的电流关系
IA=IB+IC
两个小灯泡阻值不相等，所以IB≠IC。
故选C。
9．A
【详解】
由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流，由于并联电路中干路电流等于各支路电流之和，则A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程（即0～3A），其示数为1.3A，即干路电流为1.3A；电流表A2选择的是小量程（即0～0.6A），其示数为0.4A，即通过灯泡L2的电流为0.4A。所以通过灯泡L1的电流为
故选A。
10．C
【详解】
两只灯泡串联时，根据“串联电路电流处处相等”这一规律可知，用电流表测得通过这两只灯泡的电流相等；当两只灯泡并联时，如果它们的规格相同，通过这两只灯泡的电流也会相等。因此这两只灯泡可能是串联，也可能是并联。故ABD不符合题意；C符合题意。
故选C。
11． A1 0.44
【详解】
[1][2]由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流；A的示数为1.6A，A1的示数为2.2A，由并联电路电流的规律可知A1的读数应小于A的读数，电流表A1读错了，按照0~3A的量程读数了，应该按照0~0.6A的量程读数，电流表指针位置相同时，大量程示数是小量程示数的5倍，所以真实的读数应为
12． 0.1 0.24 S1S2 S3 电源短路
【详解】
（1）[1]当只闭合S3时，L1与L2串联，根据串联电路电流处处相等，故则通过L1的电流是0.1A。
（2）[2]如果只闭合S1、S2，L1与L2并联，电流表A2测量灯泡L2，故此时电流表A2示数如图乙所示，读数为0.26A，电流表A1测量干路电流，电流表A1的示数为0.5A，通过L1的电流是
故通过L1的电流是。
（3）[3][4] 电路中，若同时闭合S1S2 S3，电流从正极出发经过电流表A1经过S2、S3、S1回到负极，不经过用电器，故造成了电源短路，故不能同时闭合开关S1S2 S3，会造成电源短路。
13．0.76
【详解】
由图可知，两灯泡并联，电流表A2测量通过灯泡L2的电流，电流表A1测量干路电流，由图知，乙图中电流表选择的是0～3A量程，丙图中电流表选择的是0～0.6A量程，由并联电路电流的规律，干路电流大于支路电流，故乙图中电流表为A1，其分度值为0.1A，示数为
I=1A
丙图中电流表为A2，选择的是0～0.6A量程，分度值为0.02A，示数为
I2=0.24A
即通过灯泡L2的电流为0.24A；根据并联电路的电流特点可知，通过灯泡L1的电流为
I1=I-I2=1A-0.24A=0.76A
14． 0.75 1 0.6
【详解】
[1][2][3]由图示知，三电阻并联，电流表A1测R2和R3支路的电流之和，电流表A2测R1和R2支路的电流之和；已知通过电源的电流大小
I=2.35A
电流表A1的示数为1.6A，电流表A2的示数为1.75A，根据并联电路的电流关系可得
I=I1+I2+I3＝2.35A，IA2=I1+I2=1.75A，IA1=I2+I3=1.6A
解得，电路中通过R3的电流为
I3＝I-IA2=2.35A-1.75A=0.6A
电路中通过R2的电流为
I2=IA1-I3=1.6A-0.6A=1A
电路中通过R1的电流为
I1=IA2-I2=1.75A-1A=0.75A
15． 0.7 0.65
【详解】
[1]三灯泡并联，电流表A在干路上，A1测量L2、L3的电流，A2测量L1和L2，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，通过灯泡L3的电流为I3，则可以列等式
若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，假设将灯泡L2与灯泡L3互换，则A1测量L2、L3的电流，A2测量L1和L3，则可以列等式
则可知，
则
电流表A的示数可能为
则电流表A的示数可能为0.7A。
[2]若将L1与L2互换，则A1测量L1、L3的电流，A2测量L1和L2，则可以列等式
则可知，
则
电流表A的示数可能为
电流表A的示数可能为0.65A。
16． 并联连接 1.2A 串联连接 0.4A
【详解】
(1)由电路图可知,开关S1与C接触,电流表A的示数为0.6A,电路中只有灯泡L1,所以该灯泡的电流是0.6A;当把开关S2与A接触,此时两个灯泡L1和L2是并联的关系,电流表A测量的是总电流,即总电流为1.8A,根据并联电路的电流规律可知,通过L2的电流为：1.8A 0.6A=1.2A；
(2)当开关S1断开,S2与B接触，电流只有一条路径，此时两个灯泡串联，此时电流表A的示数为0.4A，由于串联电路的电流处处相等，所以此时通过两个灯泡的电流都是0.4A．
17． 1.2 0.48 480 0.72
【详解】
（1）[1]由图甲知，开关闭合时，L1被电流表短路，只有L2接入电路中，故通过L2的电流为电流表示数，即1.2A；
（2）[2][3]由图丙可知，电流表所接量程为0~0.6A，由指针位置可知此时电流为0.48A，故A1的示数为0.48A，合480mA；
（3）[4]由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，通过L2的电流大小为
I2＝I-I1＝1.2A-0.48A＝0.72A
18．（l）1A ；0 （2）3A （3）会发生电源短路现象
【详解】
(1)当闭合、和都断开时，与组成串联电路，电流表与均测电路电流；因串联电路电流处处相等，所以
，
即的示数也为．而断路，因此示数为，等效电路图如图所示：
(2)当和闭合、断开时，与并联，测的电流'，测的电流'，测干路电流因并联电路中干路电流等于各支路电流之和，所以电流表的示数
，
等效电路图如图所示：
(3)如果将、和同时闭合，电源两极直接相连，造成电源短路，会损坏电源．
答：(1)当闭合、和都断开时，电流表的示数为，则电流表的示数为1A，的示数为0；
(2)当和闭合、断开时，电流表和的示数分别为和，电流表的示数为3A；
(3)如果将、和同时闭合，会造成电源短路．
19．（1）0~3A；（2）0.32A
【详解】
解：（1）由图知，两灯泡并联，电流表A1测总电流，电流表A2测通过L2的电流，根据并联电路电流的规律，总电流应大于支路电流，而A1偏转角度小，A2偏转角度大，故电流表A1、A2使用的量程分别是0~3A、0~0.6A。
（2）0~3A量程的分度值为0.1A，则由图知，A1的示数为0.8A，即总电流
I=0.8A
0~0.6A量程的分度值为0.02A，则由图知，A2的示数为0.48A，即通过L2的电流
I2=0.48A
根据并联电路电流的规律，通过L1的电流
I1=I-I2=0.8A-0.48A=0.32A
答：（1）电流表A1的量程是0~3A；
（2）通过灯泡L1的电流是0.32A。
