人教版九年级全一册 18.4 焦耳定律 一课一练
一、单选题
1.下列不属于用电器的是
A.电冰箱 B.电饭锅 C.电风扇 D.干电池
2.下列常用物理量与对应单位及符号正确的是( )
A.电功-(W) B.电功率-(J) C.电能-(kW·h) D.电热-(kW)
3.下列四种用电器中,利用电流热效应工作的是( )
A.电冰箱 B.电视机
C.电饭煲 D.电风扇
4.人类进入电气化时代的重要标志是大规模使用电能。电能无法从自然界直接获取,它通常通过发电机由其他形式的能转化而来,最终通过各种用电器转化为其他形式的能。电能的生产、输送和利用,极大地促进了经济社会发展和人类文明的进步。如图为远距离输电示意图,I为输电电流,r为输电线总电阻,U为用户端的电压,则因输电线发热而损耗的电能为(t为通电时间)( )
A.I2rt B. C.UIt D.UIt+I2rt
5.最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是( )
A.安培 B.欧姆
C.焦耳 D.伏特
6.下列四种电器中,利用电流热效应工作的是( )
A.电饭锅 B.电风扇
C.洗衣机 D.电视机
7.如图所示现象或装置在工作时,与热机做功冲程的能量转化相同的是( )
A.钻木取火
B.水蒸气将塞子冲出
C.活塞迅速下压,棉花燃烧
D.电炉子
8.如图所示,阿里公司的数据运行服务器浸泡在装有冷却液的容器中。冷却液直接吸收服务器通电工作产生的热量,再进入外循环冷却,之后再送回服务器所在容器。以下分析正确的是( )
A.此冷却液属于导电性能强的材料 B.此冷却液的比热容应该很小
C.服务器的内能不会发生转移 D.冷却液有效减小电热产生的危害
9.已知一电动机的内阻(转子线圈的电阻)为R,两端电压为U时,电动机正常转动,此时通过电动机的电流为I,电动机的电功率为P,当工作时间为t,电动机内阻因为电热产生的热量可以表示为( )
A.UIt B.I2Rt C.t D.Pt
10.如图所示是探究“影响电流热效应与哪些因素有关”的实验装置,将R1、R2两电阻丝密封在两只完全相同的烧瓶内,且R1>R2,瓶内装入等质量的煤油,下列说法错误的是( )
A.烧瓶内选用比热容较小的液体,可以使实验现象更明显
B.电阻R1产生的热量大于R2产生的热量
C.该电路可以探究电流产生的热量与电流大小的关系
D.电路串联使通过R1、R2电流相同,实验中运用了控制变量法
11.如图所示的家用电器中,利用电流热效应工作的是( )
A.电风扇 B.电饭锅
C.电冰箱 D.笔记本电脑
12.如图所示是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置(电源电压均为18V)。下列说法不正确的是( )
A.甲图是为了研究产生的热量与电流大小的关系
B.乙装置中5Ω和10Ω两根电阻丝消耗的功率之比为1∶2
C.乙装置中阻值为10Ω的电阻3min内产生2562J的热量
D.该实验通过U形管两侧液面高度差来比较产生热量的多少
二、填空题
13.如图所示,电熨斗工作时将电能转化为内能,这种现象叫做电流的_______效应;若电熨斗电阻为55Ω,通过的电流为4A,则其工作200s产生的热量为_______J。
14.目前广泛安装在汽车上的倒车雷达利用______(选填“超声波”或“次声波”)的反射工作,家用电饭锅工作时把______转化为内能(选填“电能”或“太阳能”)。
15.在如图所示的电路中,R1=15Ω,R2=20Ω,闭合开关后,电流表的示数为0.4A。则通过电阻R2的电流为______A,若通电100s,电流通过R2产生的热量为______J。
16.如图所示的电路中,接通电源,通电一段时间后,______侧U形管液面高度的变化较大(选填“左”或“右”),如果通过乙容器中电阻丝的电流是1A,则甲容器中电阻丝在1min内产生的热量是______J。
三、综合题

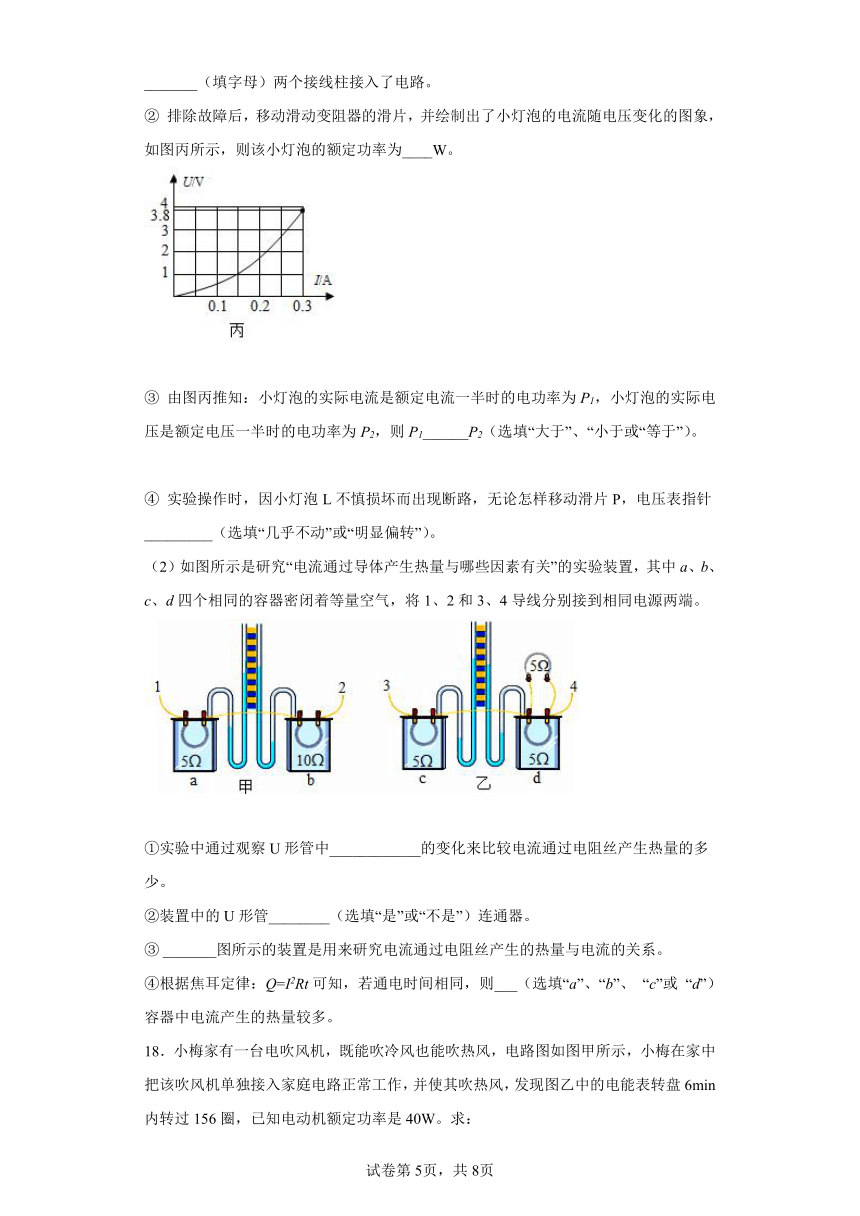

17.(1)小聪设计了如图甲所示的电路,“测量小灯泡的额定功率”。电源电压恒为6 V,小灯泡的额定电压为3.8V。
①闭合开关后,移动滑片P,发现两电表示数始终如图乙所示,原因是将滑动变阻器的_______(填字母)两个接线柱接入了电路。
② 排除故障后,移动滑动变阻器的滑片,并绘制出了小灯泡的电流随电压变化的图象,如图丙所示,则该小灯泡的额定功率为____W。
③ 由图丙推知:小灯泡的实际电流是额定电流一半时的电功率为P1,小灯泡的实际电压是额定电压一半时的电功率为P2,则P1______P2(选填“大于”、“小于或“等于”)。
④ 实验操作时,因小灯泡L不慎损坏而出现断路,无论怎样移动滑片P,电压表指针_________(选填“几乎不动”或“明显偏转”)。
(2)如图所示是研究“电流通过导体产生热量与哪些因素有关”的实验装置,其中a、b、c、d四个相同的容器密闭着等量空气,将1、2和3、4导线分别接到相同电源两端。
①实验中通过观察U形管中____________的变化来比较电流通过电阻丝产生热量的多少。
②装置中的U形管________(选填“是”或“不是”)连通器。
③ _______图所示的装置是用来研究电流通过电阻丝产生的热量与电流的关系。
④根据焦耳定律:Q=I2Rt可知,若通电时间相同,则___(选填“a”、“b”、 “c”或 “d”)容器中电流产生的热量较多。
18.小梅家有一台电吹风机,既能吹冷风也能吹热风,电路图如图甲所示,小梅在家中把该吹风机单独接入家庭电路正常工作,并使其吹热风,发现图乙中的电能表转盘6min内转过156圈,已知电动机额定功率是40W。求:
(1)如甲图,开关S1闭合,S2断开,电吹风吹______风(选填“热”或“冷”);
(2)电吹风电热丝额定功率_______;
(3)若电动机线圈电阻为5Ω,计算电吹风正常吹热风6min,电热丝与电动机产生热量的比值_______。
19.阅读短文,回答问题
热电效应
1821年,德国物理学家察贝克发现在两种不同的金属所组成的闭合回路中,当两接触处的温度不同时,回路中会产生电流,称为“塞贝克效应”,其基本情况可用如图甲所示热电偶电路实验来描述:把1根铁丝的两端分别与2根铜丝相连接,再与一只小量程的电流表串联成闭合电路。然后把铜、铁丝的一个接点D放在盛有冰水混合物的杯中,另一个接点G用火焰加热时。发现电流表的指针会发生偏转,闭合电路中会产生电流。
1834年,法国实验料学家珀尔帖又发现了它的相反情况:两种不同的金属构成闭合回路,当回路中通有直流电流时,两个接头的温度不同,一个接头温度会升高,另一个接头温度会降低,从而产生温差,称为“珀尔帖效应”,1837年,俄国物理学家愣次又发现,改变电流方向后,原来温度升高的接头变成温度降低,而温度降低的接点变成升温。
根据上述原理可以制作出一种电子制冷箱,其结构可简化为:将P型半导体与N型半导体用钢板连接,再用导线连成一个回路,钢板和导线只起导电作用,为了取得更好的效果,实际的电子制冷箱是把多对P、N型半导体连接起来的(如图乙)。在回路中接通电流后,一个接点变冷(箱内部),另一个接头散热(箱外部)。
(1)图甲中的热电偶实际上是一个电源,它的电能是由______能转化而来的;
(2)在热电偶电路中,产生热电流的条件是:电路是由______(填“相同”或“不同”)材料的导体组成的闭合电路,在两个节点之间存在着______;
(3)如果想利用上述电子制冷箱来制热,最简便的方法是______;
(4)在图乙中多对P,N型半导体对是______(串联/并联)连接的;
(5)通过上述材料可知,与传统电冰箱相比,利用半导体做成的电子制冷箱的技术优点是______(列举一个即可)。
20.有一种电加热恒温箱,工作原理如图甲所示。控制电路由电压U1=9V的电源、开关、电磁继电器(线圈电阻不计)电阻箱和热敏电阻组成;工作电路由电压为U2=220V的电源和电阻为的电热丝组成。只有当线圈中电流达到60mA时衔铁才吸合,切断工作电路;热敏电阻的阻值随温度变化关系如图乙所示。
(1)求电热丝工作时的功率______;
(2)求电热丝正常工作100s产生的热量______;
(3)如果恒温箱的温度设定为,求电阻箱接入电路的阻值______。
(4)若要提高恒温箱的设定温度,可以______(选填“增大”或“减小” 电阻箱接入电路的阻值;若要将工作电路的功率增大1倍,可以给______(选填“串联”或“并联”)一个电阻为______的电热丝。
21.有一款电饭锅,能自动控制不同时间段的烹任温度,获得最佳营养和口感。其电路示意图如图甲所示,电热丝R1和R2(R1(1)只闭合开关S,电饭锅处于_____(选填“加热”或“保温”)状态。
(2)在15min~30min时间内,电饭煲产生的总热量为_____J。
(3)该电饭锅的电热丝R1和R2的比值为_____。
