2.5 光的反射与折射 同步练习（含答案）

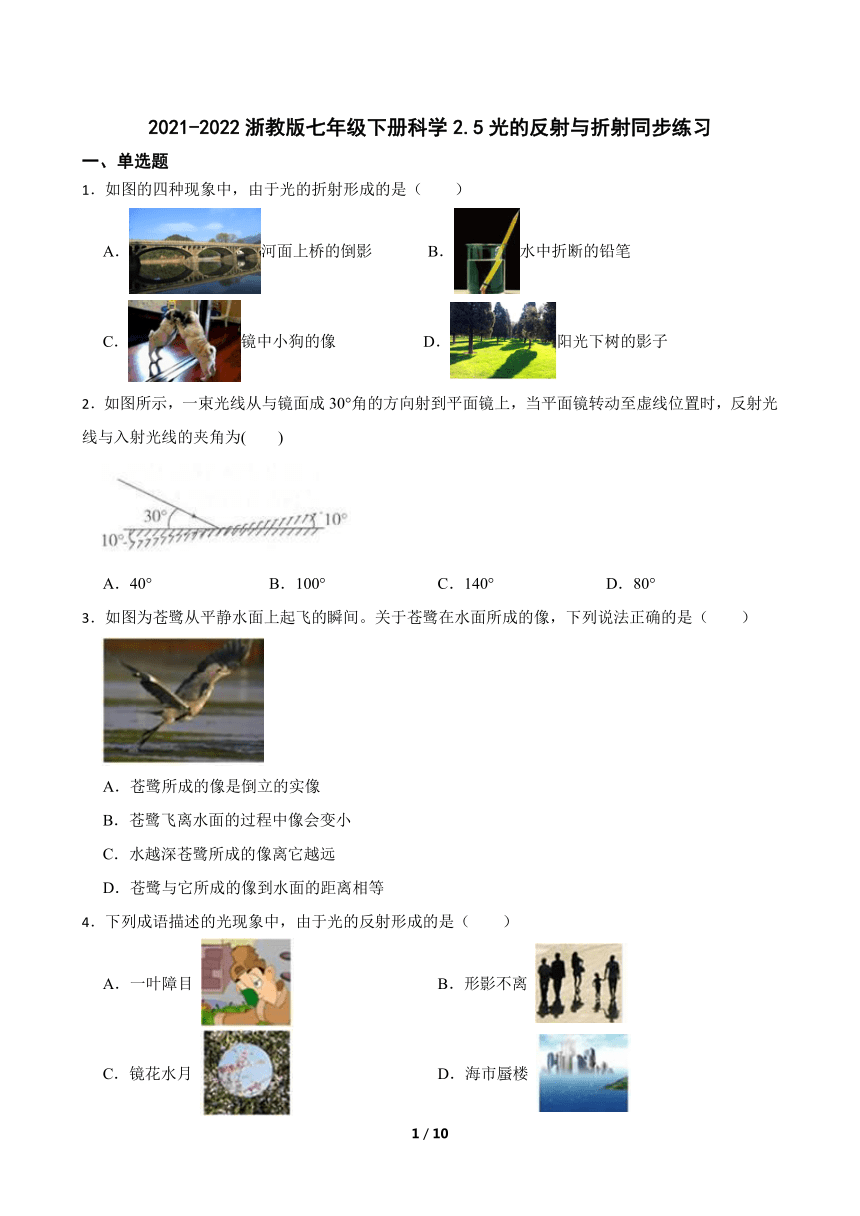

2021-2022浙教版七年级下册科学2.5光的反射与折射同步练习
一、单选题
1．如图的四种现象中，由于光的折射形成的是（　　）
A．河面上桥的倒影 B．水中折断的铅笔
C．镜中小狗的像 D．阳光下树的影子
2．如图所示，一束光线从与镜面成30°角的方向射到平面镜上，当平面镜转动至虚线位置时，反射光线与入射光线的夹角为(　　)
A．40° B．100° C．140° D．80°
3．如图为苍鹭从平静水面上起飞的瞬间。关于苍鹭在水面所成的像，下列说法正确的是（　　）
A．苍鹭所成的像是倒立的实像
B．苍鹭飞离水面的过程中像会变小
C．水越深苍鹭所成的像离它越远
D．苍鹭与它所成的像到水面的距离相等
4．下列成语描述的光现象中，由于光的反射形成的是（　　）
A．一叶障目 B．形影不离
C．镜花水月 D．海市蜃楼

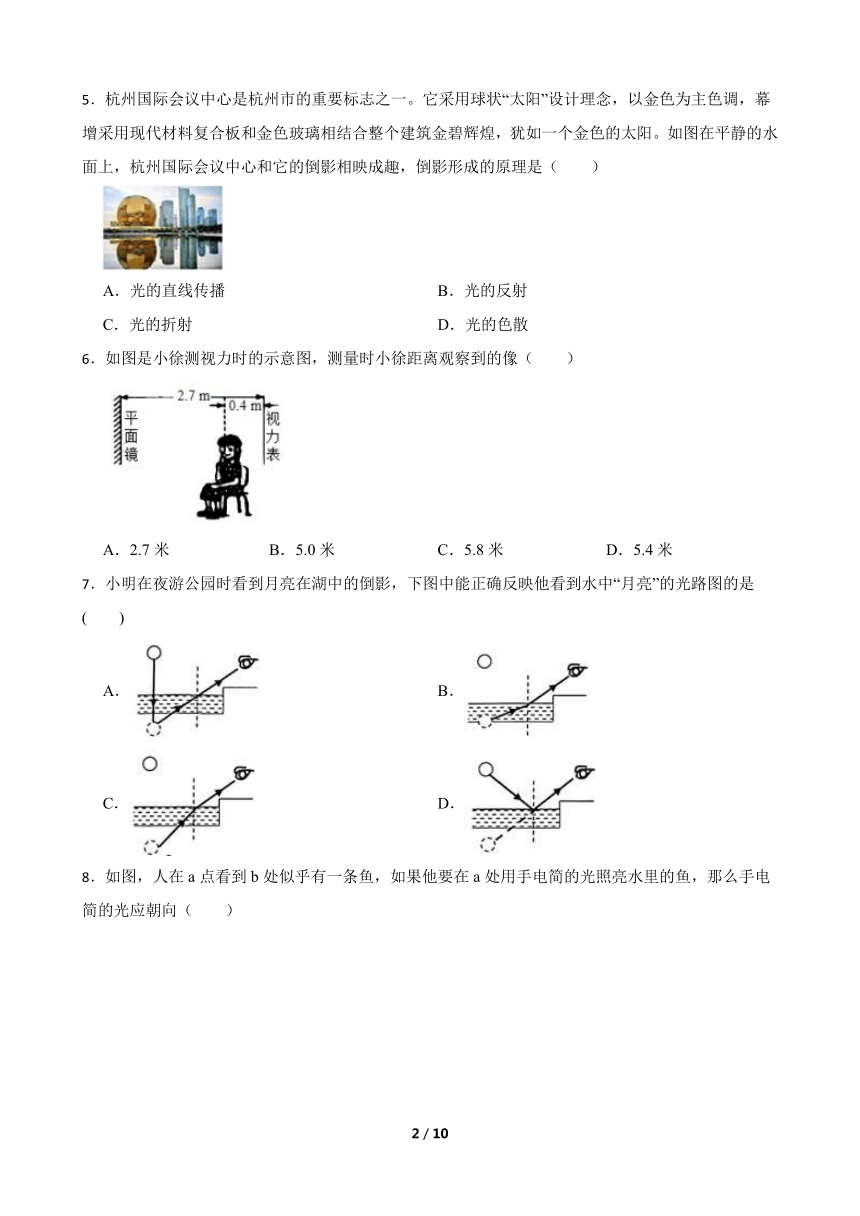

5．杭州国际会议中心是杭州市的重要标志之一。它采用球状“太阳”设计理念，以金色为主色调，幕增采用现代材料复合板和金色玻璃相结合整个建筑金碧辉煌，犹如一个金色的太阳。如图在平静的水面上，杭州国际会议中心和它的倒影相映成趣，倒影形成的原理是（　　）
A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
6．如图是小徐测视力时的示意图，测量时小徐距离观察到的像（　　）
A．2.7米 B．5.0米 C．5.8米 D．5.4米
7．小明在夜游公园时看到月亮在湖中的倒影，下图中能正确反映他看到水中“月亮”的光路图的是(　　)
A． B．
C． D．

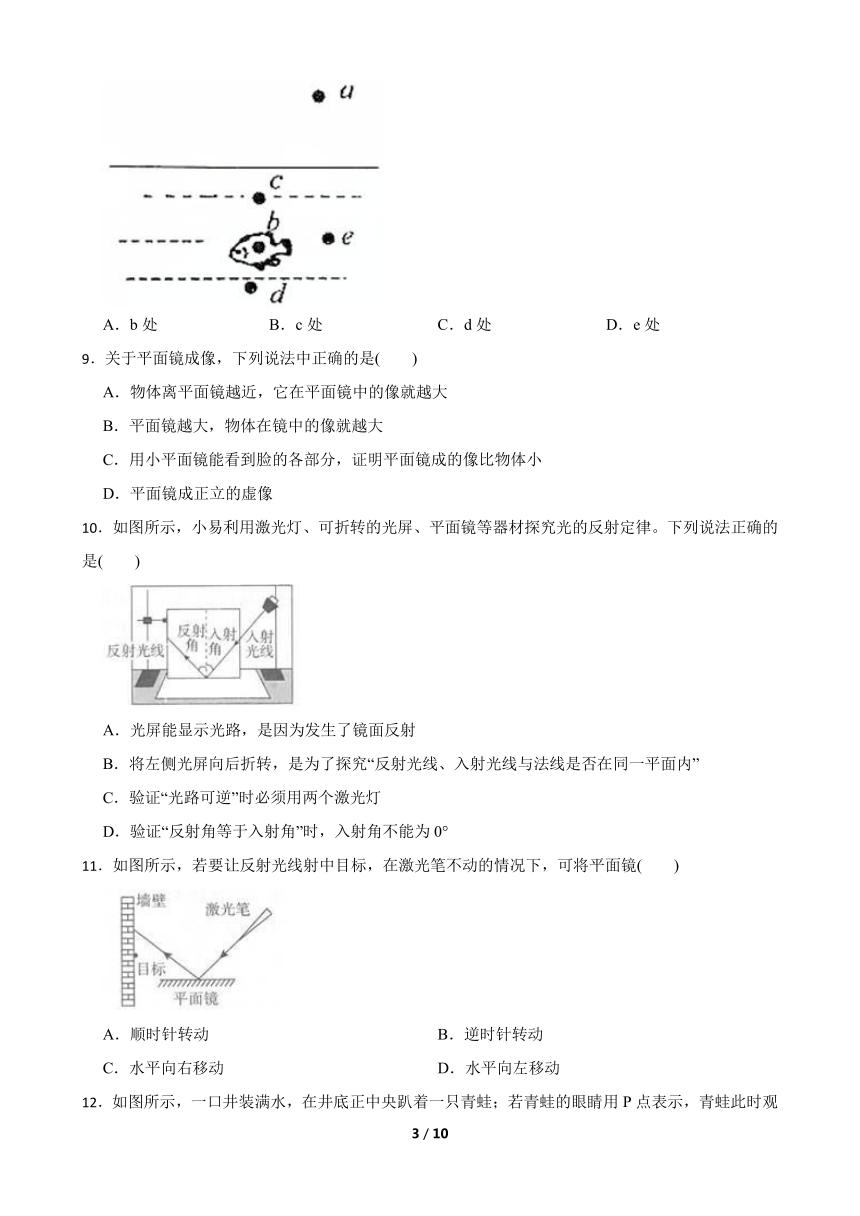

8．如图，人在a点看到b处似乎有一条鱼，如果他要在a处用手电简的光照亮水里的鱼，那么手电简的光应朝向（　　）
A．b处 B．c处 C．d处 D．e处
9．关于平面镜成像，下列说法中正确的是(　　)
A．物体离平面镜越近，它在平面镜中的像就越大
B．平面镜越大，物体在镜中的像就越大
C．用小平面镜能看到脸的各部分，证明平面镜成的像比物体小
D．平面镜成正立的虚像
10．如图所示，小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律。下列说法正确的是(　　)
A．光屏能显示光路，是因为发生了镜面反射
B．将左侧光屏向后折转，是为了探究“反射光线、入射光线与法线是否在同一平面内”
C．验证“光路可逆”时必须用两个激光灯
D．验证“反射角等于入射角”时，入射角不能为0°
11．如图所示，若要让反射光线射中目标，在激光笔不动的情况下，可将平面镜(　　)
A．顺时针转动 B．逆时针转动
C．水平向右移动 D．水平向左移动

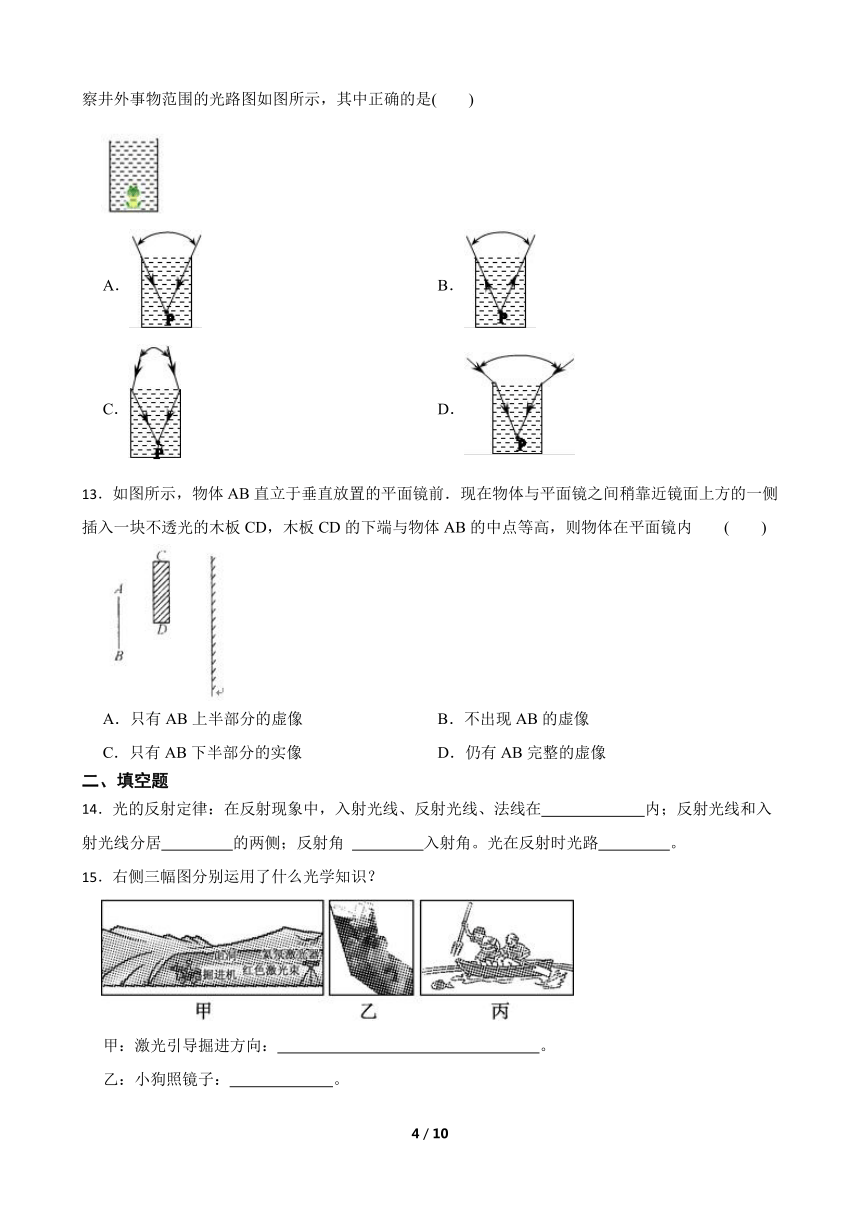

12．如图所示，一口井装满水，在井底正中央趴着一只青蛙；若青蛙的眼睛用P点表示，青蛙此时观察井外事物范围的光路图如图所示，其中正确的是(　　)
A． B．
C． D．
13．如图所示，物体AB直立于垂直放置的平面镜前．现在物体与平面镜之间稍靠近镜面上方的一侧插入一块不透光的木板CD，木板CD的下端与物体AB的中点等高，则物体在平面镜内 (　　)
A．只有AB上半部分的虚像 B．不出现AB的虚像
C．只有AB下半部分的实像 D．仍有AB完整的虚像
二、填空题
14．光的反射定律：在反射现象中，入射光线、反射光线、法线在　 　内；反射光线和入射光线分居　 　的两侧；反射角 　 　入射角。光在反射时光路　 　。
15．右侧三幅图分别运用了什么光学知识？
甲：激光引导掘进方向：　 　。
乙：小狗照镜子：　 　。
丙：有经验的渔民在叉鱼：　 　。

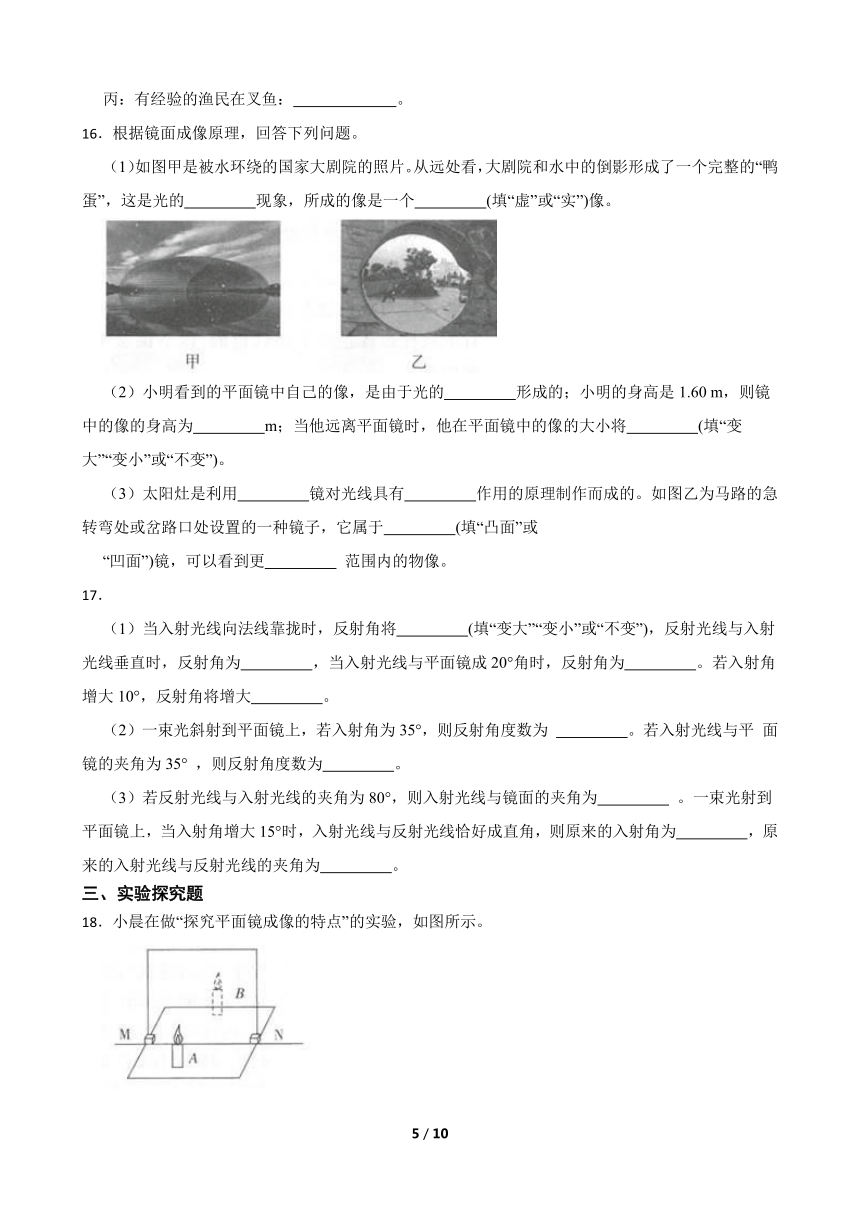

16．根据镜面成像原理，回答下列问题。
（1）如图甲是被水环绕的国家大剧院的照片。从远处看，大剧院和水中的倒影形成了一个完整的“鸭蛋”，这是光的　 　现象，所成的像是一个　 　(填“虚”或“实”)像。
（2）小明看到的平面镜中自己的像，是由于光的　 　形成的；小明的身高是1.60 m，则镜中的像的身高为　 　m；当他远离平面镜时，他在平面镜中的像的大小将　 　(填“变 大”“变小”或“不变”)。
（3）太阳灶是利用　 　镜对光线具有　 　作用的原理制作而成的。如图乙为马路的急转弯处或岔路口处设置的一种镜子，它属于　 　(填“凸面”或
“凹面”)镜，可以看到更　 　 范围内的物像。
17．
（1）当入射光线向法线靠拢时，反射角将　 　(填“变大”“变小”或“不变”)，反射光线与入射光线垂直时，反射角为　 　，当入射光线与平面镜成20°角时，反射角为　 　。若入射角增大10°，反射角将增大　 　。
（2）一束光斜射到平面镜上，若入射角为35°，则反射角度数为
　 　。若入射光线与平
面镜的夹角为35° ，则反射角度数为　 　。
（3）若反射光线与入射光线的夹角为80°，则入射光线与镜面的夹角为　 　 。一束光射到平面镜上，当入射角增大15°时，入射光线与反射光线恰好成直角，则原来的入射角为　 　，原来的入射光线与反射光线的夹角为　 　。
三、实验探究题
18．小晨在做“探究平面镜成像的特点”的实验，如图所示。
（1）实验时小晨选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为 (填字母)。
A．两者都是光的反射形成的
B．前者是光的反射形成的，后者是光的直线传播形成的
C．两者都是光的折射形成的
D．前者是光的反射形成的，后者是光的折射形成的
（2）移去后面的蜡烛B，并在原位置上放一光屏，发现光屏上　 　 (填“能”或“不能")成正立的像。
（3）实验中，如果采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰的像，且测得两个像之间的距离为0.8 cm，则玻璃板的厚度为　 　cm。
（4）实验中如果玻璃板没在水平桌面上竖直放置，则会导致的后果是　 　。
19．小明看到教学楼对面的玻璃幕墙把太阳光反射到教室里，她想光在反射时会遵循怎样的规律？于是她利用平面镜、可向后折的纸板、量角器和激光笔进行如图甲和乙的实验。
（1）由图甲的实验现象∠FON=∠EON，可以得出结论　 　。
（2）如图乙将纸板NOF向后折，纸板上　 　（选填“能”或“不能”）看到反射光线，这说明反射光线、入射光线和法线在　 　。
（3）在图甲中当光沿FO的方向射入O点时，光线会沿着OE的方向射出，说明反射现象中光路是　 　。
20．小明同学用以下实验探究了光的折射，如图。
①将半圆形玻璃砖放在标有角度的圆盘上，使二者的圆心重合，如图所示。
②将一束激光射向圆心O，激光在O处发生折射；
③读出入射角和折射角的大小，并记录在表格中；
实验次数 1 2 3 4
入射角i 0° 30° 45° 60°
折射角r 0° 21° 30° 38°
（1）分析论证一：让光从空气斜射向玻璃砖，如图甲观察折射光线和折射角，得到数据记录表格中，分析数据可得出以下结论：光从空气斜射向玻璃折射角　 　入射角，入射角增大，折射角　 　。
（2）分析论证二：移动光源，让光垂直射向水面，当光线垂直射向介质表面时，入射角是　 　，根据记录的数据可知，光垂直射入玻璃砖时传播方向　 　（选填：改变/不变）。
（3）分析论证三：先让光由空气射入玻璃砖中，记录下入射光线、入射点和折射光线的位置，再让光线逆着折射光线方向射入，观察发现折射光线与原入射光线的路径　 　，说明折射时光路　 　。
（4）究：小明从课本知道以下结论：入射光线、法线和折射光线在同一平面内，如何验证呢？小明采用了以下实验装置，如图丙，透明有机玻璃板、两只激光笔均用磁体吸附在一平面铁板上，中间激光笔射出光线垂直到有机玻璃板上用来模拟法线，当将如图的整个装置绕法线旋转90度后，学生能从原图的侧面观察，可看见折射光线、法线和入射光线呈　 　（A．一条光线 B．两条光线 C．三条光线）。
四、解答题
21．请根据平面镜成像特点，画出图中的三角形ABC在平面镜中所成的像，并保留作图痕迹。
22．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试确定发光点的位置，并作出这两条反射光线的人射光线。
23．如图是新西兰毛利人飞身叉鱼的情景，此时他同时看到了水中的鱼和自己在水中的像。图中OC为鱼发出的光经水面折射后进入人眼的光线，B是鱼的实际位置，A是毛利人膝盖上的一点。请在图中画出：
⑴A点在水中的像A1。
⑵人看到的鱼的像大致位置B1。
⑶人看到像A1的光路。
24．驾驶员通过后视镜（此处近似看成平面镜）观察存在盲区，请在图中标出驾驶员通过右侧后视镜能观察到的区域。
答案解析部分
1．【答案】B
2．【答案】B
3．【答案】D
4．【答案】C
5．【答案】B
6．【答案】B
7．【答案】D
8．【答案】A
9．【答案】D
10．【答案】B
11．【答案】B
12．【答案】D
13．【答案】D
14．【答案】同一平面；法线；等于；可逆
15．【答案】光在同种均匀介质中沿直线传播；光的反射；光的折射
16．【答案】（1）反射；虚
（2）反射；1.60；不变
（3）凹面；会聚；凸面；大
17．【答案】（1）变小；45°；70°；10°
（2）35°；55°
（3）50°；30°；60°
18．【答案】（1）D
（2）不能
（3）0.4
（4）无论怎 么移动蜡烛B，都不能和玻璃板后面的像重合
19．【答案】（1）反射角等于入射角
（2）不能；同一平面上
（3）可逆的
20．【答案】（1）小于；也增长
（2）0°；不变
（3）重合；可逆
（4）A
21．【答案】解：如图所示：
22．【答案】解：如图所示：
23．【答案】解：如图所示：
24．【答案】解：如图所示：
