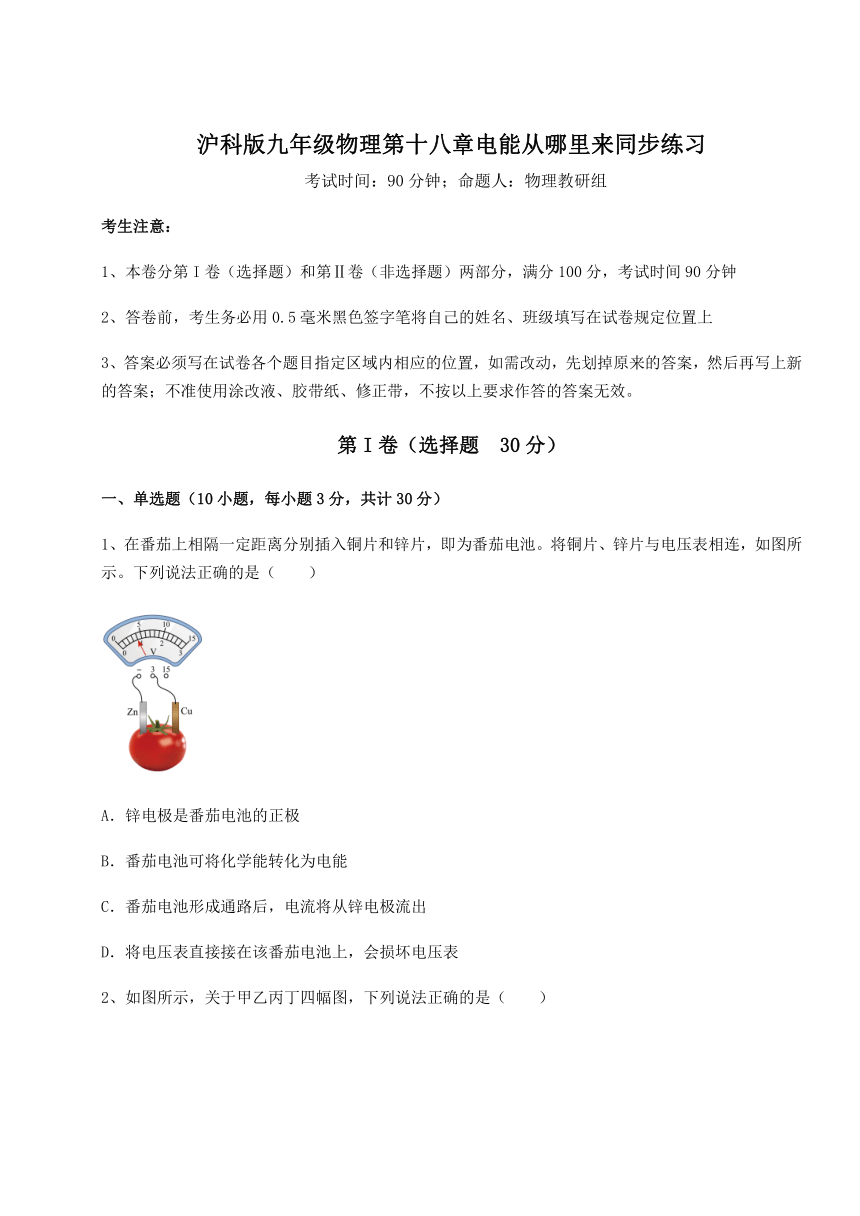

沪科版九年级物理第十八章电能从哪里来同步练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是（　　）
A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．番茄电池形成通路后，电流将从锌电极流出
D．将电压表直接接在该番茄电池上，会损坏电压表

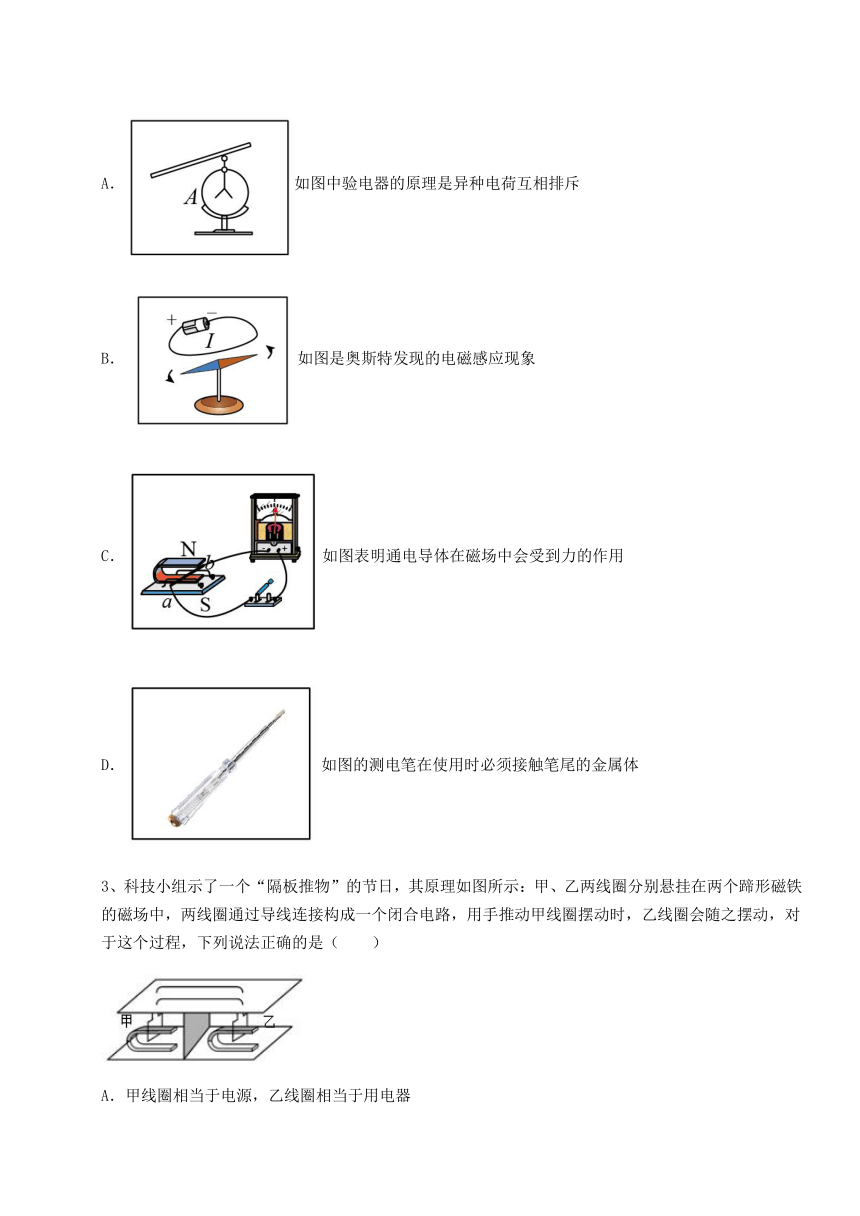

2、如图所示，关于甲乙丙丁四幅图，下列说法正确的是（　　）
A．如图中验电器的原理是异种电荷互相排斥
B．如图是奥斯特发现的电磁感应现象
C．如图表明通电导体在磁场中会受到力的作用
D．如图的测电笔在使用时必须接触笔尾的金属体
3、科技小组示了一个“隔板推物”的节日，其原理如图所示：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动甲线圈摆动时，乙线圈会随之摆动，对于这个过程，下列说法正确的是（　　）
A．甲线圈相当于电源，乙线圈相当于用电器
B．推动甲线圈摆动时电能转化为机械能
C．乙线圈随之摆动是电磁感应现象
D．甲线圈摆动是因为通电导线在磁场中受力作用
4、关于电源和用电器，下列说法中正确的是（　　）
A．电源是产生电能的装置
B．电源是把其他形式能转化为电能的装置
C．用电器是把电能转化为化学能的装置
D．充电电池只能做电源，不能做用电器
5、将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。下列说法正确的是（　　）
A．开关断开，磁体不动，ab快速运动，指针偏转
B．开关闭合，磁体不动，ab竖直上下运动，指针偏转
C．开关闭合，磁体不动，ab水平向左快速移动，指针不偏转
D．磁体磁极对调，磁体静止后，开关闭合，ab水平向右快速运动，指针偏转
6、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（　　）
A．导体中的负电荷在做定向移动时不一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针之所以指南北，是因为受到地磁场的原因

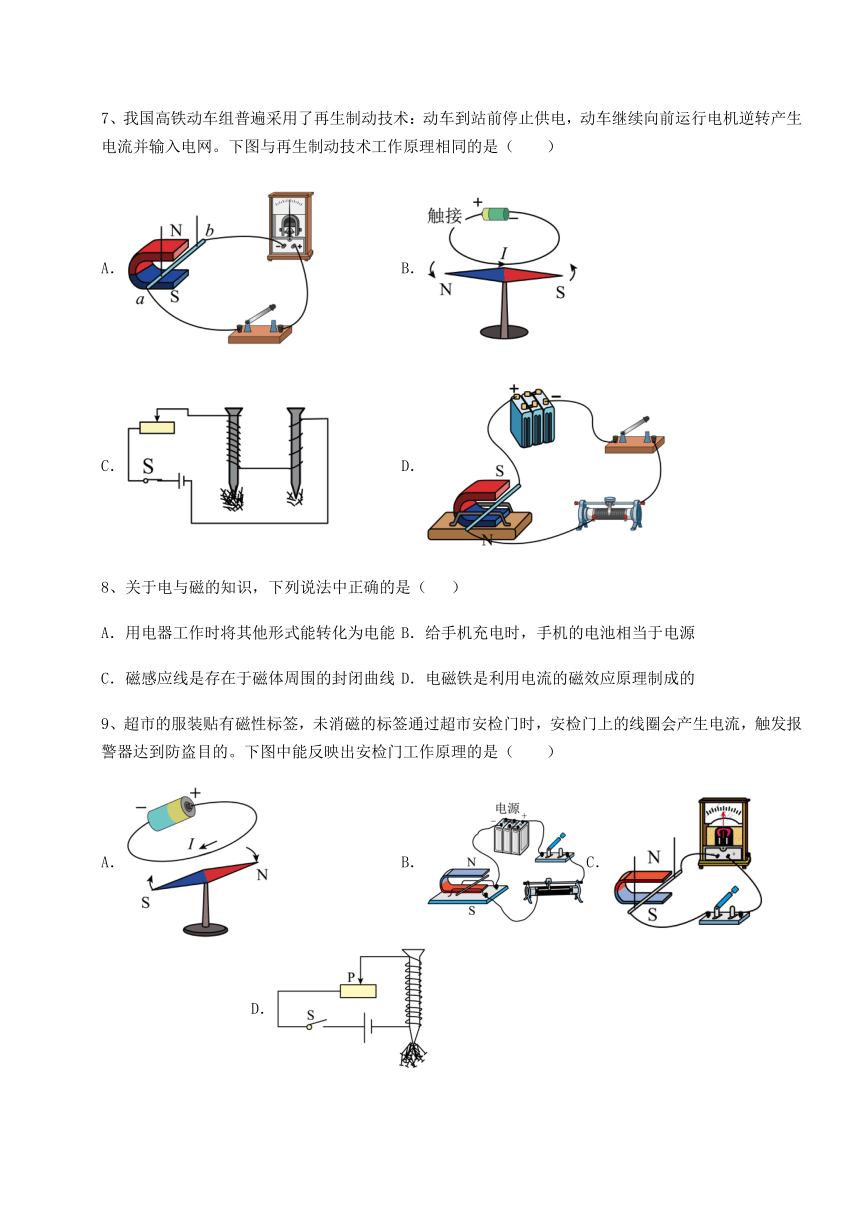

7、我国高铁动车组普遍采用了再生制动技术：动车到站前停止供电，动车继续向前运行电机逆转产生电流并输入电网。下图与再生制动技术工作原理相同的是（　　）
A． B．
C． D．
8、关于电与磁的知识，下列说法中正确的是（ ）
A．用电器工作时将其他形式能转化为电能 B．给手机充电时，手机的电池相当于电源
C．磁感应线是存在于磁体周围的封闭曲线 D．电磁铁是利用电流的磁效应原理制成的
9、超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的。下图中能反映出安检门工作原理的是（　　）
A． B．C． D．

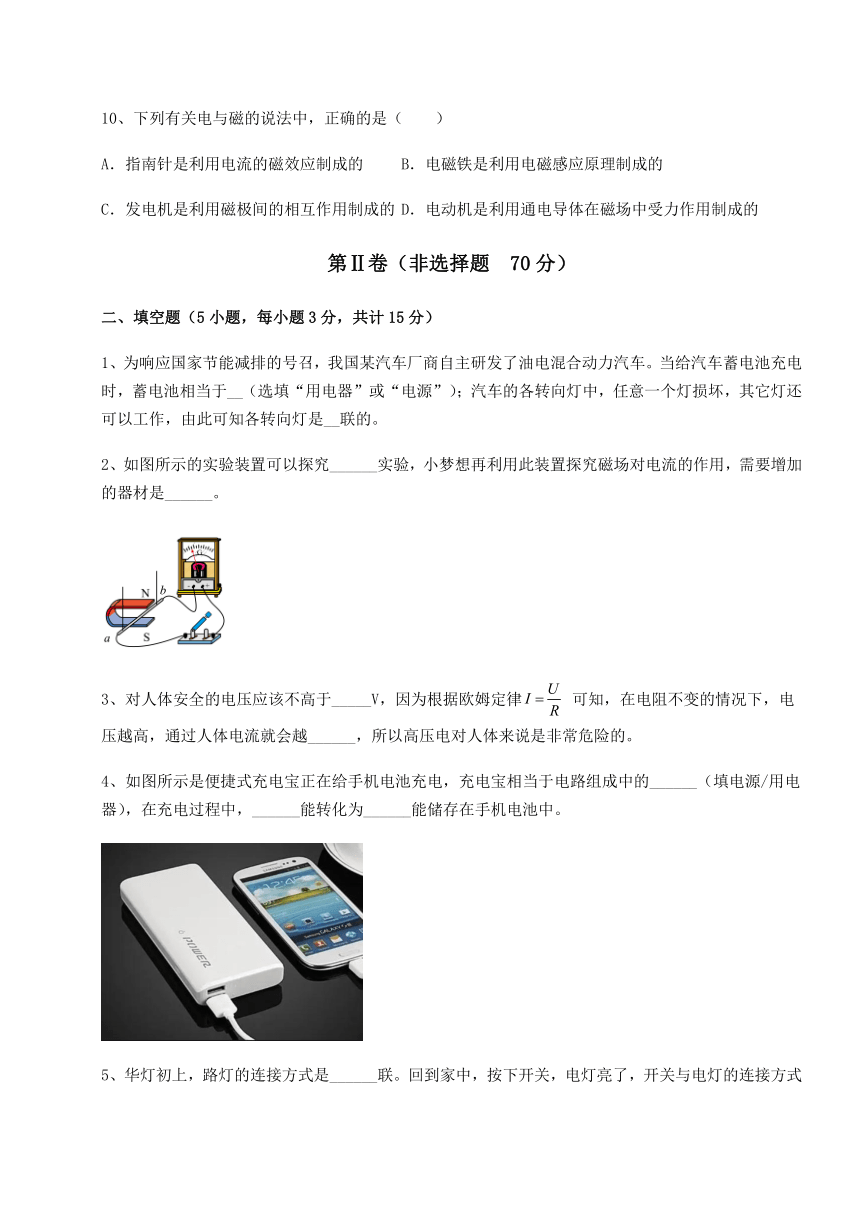

10、下列有关电与磁的说法中，正确的是（　　）
A．指南针是利用电流的磁效应制成的 B．电磁铁是利用电磁感应原理制成的
C．发电机是利用磁极间的相互作用制成的 D．电动机是利用通电导体在磁场中受力作用制成的
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、为响应国家节能减排的号召，我国某汽车厂商自主研发了油电混合动力汽车。当给汽车蓄电池充电时，蓄电池相当于__（选填“用电器”或“电源”）；汽车的各转向灯中，任意一个灯损坏，其它灯还可以工作，由此可知各转向灯是__联的。
2、如图所示的实验装置可以探究______实验，小梦想再利用此装置探究磁场对电流的作用，需要增加的器材是______。
3、对人体安全的电压应该不高于_____V，因为根据欧姆定律 可知，在电阻不变的情况下，电压越高，通过人体电流就会越______，所以高压电对人体来说是非常危险的。
4、如图所示是便捷式充电宝正在给手机电池充电，充电宝相当于电路组成中的______（填电源/用电器），在充电过程中，______能转化为______能储存在手机电池中。
5、华灯初上，路灯的连接方式是______联。回到家中，按下开关，电灯亮了，开关与电灯的连接方式是______联。“充电宝”有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端连接方式是______联，用“充电宝”为手机充电时，手机相当于电路中的______。
三、计算题（5小题，每小题8分，共计40分）
1、为减少碳排放，国家鼓励发展电动车．综合续航里程是电动车性能的重要指标，我国目前测试综合续航里程的标准是：电动车充满电后，重复以下一套循环，将电能耗尽后实际行驶的里程就是综合续航里程．一套循环：由4个市区工况与1个市郊工况组成．市区工况是模拟在市区速度较低的情况，每1个市区工况平均时速18km/h，行驶时间200s；市郊工况是模拟交通畅通的情况，每1个市郊工况平均时速64.8km/h，行驶时间400s．
国产某型号的电动汽车有四个相同的轮胎，空载整车质量2400kg，在水平地面上时每个轮胎与地面的接触面积是0.06m2，使用的液冷恒温电池包充满电后蓄电池电能是70kW·h．
某次测试，在市区工况行驶过程中，电动汽车平均牵引力大小是480N，在市郊工况行驶过程中，电动汽车平均牵引力大小是600N，测得的综合续航里程是336km．g 取10N/kg．求：
（1）空载时轮胎对地面的压强．
（2）本次测试中，完成1个市区工况，电动汽车牵引力做的功．
（3）本次测试中，完成一套循环，电动汽车平均消耗多少kW·h的电能．
2、如图甲所示，是一个照明系统模拟控制电路。已知电源电压U=4.5V，定值电阻R1=5Ω。滑动变阻器R2上标有“25Ω 1A”字样，R3为光敏电阻，函数关系如图乙所示（光照度单位为勒克斯，符号为Lx，白天光照度大于3Lx），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）。利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作。求：
（1）照明灯开始工作时，通过R1的电流；
（2）要使E0=1.2Lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2Lx时能保持5min不变，这段时间内R2消耗的电能；
（3）本系统可调E0的最小值；
（4）为节约电能，有时要求使E0=0.5Lx，在不更换电源、滑动变阻器R2、R3和不改变控制开关自动启动电压的情况下，若R1可更换成其他阻值的定值电阻，则定值电阻R1可更换的阻值范围为多少。
3、如图所示是供电设备向居民楼用户输电的示意图，输电线的总电阻为0.1Ω。为保证居民楼内用户的所有用电器都能正常工作，居民楼的输入导线间的电压必须保证是220V，当居民楼内消耗的功率为44kW的时候，求：
（1）通过输电线的电流；
（2）供电设备的输出电压；
（3）居民楼内由于家用电器的增加，特向供电部门申请增容，即增加用电功率。
（4）当居民的用电器的额定功率由44kW增加到88kW，所有用电器均正常工作时，输电线路损失的功率比增容前增加了多少瓦？
4、如图是一种太阳能路灯的电路示意图，光控开关S白天与a点接触，太阳能电池板给蓄电池充电；晚上与b接触，蓄电池给路灯供电．太阳能电池板在晴天时每天可接收太阳能7.5 kW·h，能使“12 V 30 W”的一盏路灯正常工作5天(路灯平均每天工作10 h)．求：
(1)路灯正常工作时的电阻．
(2)正常工作时每盏路灯每天消耗的电能．
(3)太阳能电池板把光能转化为电能的效率．
5、某家庭用一个标有“220V,1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃．水的比热容为4.2×103J/(kg·℃).求这段时间内：
（1）水吸收的热量．
（2）电热水器消耗的电能．
（3）电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）．
四、实验探究（3小题，每小题5分，共计15分）
1、物理兴趣小组在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示。小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些.由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关；
猜想二：水果电池电压可能与电极的材料有关。
（1）为了验证猜想一，小明用同一个柠檬制成的水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表1所示：
表1
柠檬大小 一个 大半个 半个 小半个
电压U/V 0.80 0.80 0.78 0.80
分析表中数据，说明猜想一是______（选填“正确”或“错误”）的；
（2）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持______和______相同，分别测出电压，如表2所示：
表2
电极材料 铜和锌 铜和铝 铜和铁
电压U/V 0.88 0.60 0.46
分析表中数据，得到的结论是______；
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0 V，据此请你提出一个有价值、可探究的问题：______。
2、在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示。
（1）小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动.线圈原来不转的原因是______；
（2）若要电动机转速加快，小明应将滑动变阻器的滑片向______移动；
（3）接下来，小明把永磁铁换成图乙所示的电磁铁，并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源.当对调接在电源正、负极上的导线时，电动机线圈转动的方向_______会/不会）改变。
（4）完成以上实验后，小明取下图甲中的电源换上小灯泡，在模型的转轴上绕上细线，如图丙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这模型就相当于______机。
3、探究产生感应电流条件的实验步骤如图中的甲、乙、丙所示：
(1)以下磁体两极间磁感线的画法中，正确的是_________。
A． B．
C． D．
(2)实验中，通过观察______来判断电路中是否有感应电流；通过______判断电路中感应电流的大小。
(3)比较图中的________两图可知，产生感应电流的一个条件是电路要闭合；闭合开关，当蹄形磁体或导体做下列的运动，可以产生感应电流的是________（填写选项中的字母）。
A． 导体不动，蹄形磁体做左右运动
B． 蹄形磁体不动，导体在蹄形磁体中上下运动
C． 蹄形磁体不动，导体在蹄形磁体中左右运动
D． 蹄形磁体不动，导体在蹄形磁体中斜向上或斜向下运动
(4)综合其特征，可以得出产生感应电流的条件是闭合电路中的一部分导体必须在磁场中做________运动。
(5)实验过程中，某些同学按图甲方法进行操作时，实验现象不太明显，请你提出一条改进的措施：___________。
-参考答案-
一、单选题
1、B
【详解】
A．如图铜片连接的是电压表的正极，且指针正向偏转，所以铜电极是番茄电池的正极，故A错误；
B．电压表指针偏转，说明获得了电能，电能是由番茄电池的化学能转化而来的，故B正确；
C．番茄电池形成通路后，电流由铜片正极，经电压表回到锌片负极，故C错误；
D．如图将电压表直接接在该番茄电池上，小量程分度值为0.1V，电压为0.8V，不会损坏电压表，故D错误。
故选B。
2、D
【详解】
A．验电器的工作原理是同种电荷互相排斥，故A错误；
B．放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围存在磁场，这是奥斯特发现的“电流的磁效应”现象，故B错误；
C．法拉第在奥斯特的启发下，研究了磁能否生电，通过十年的努力发现了电磁感应现象，即导体在磁场中做切割磁感线运动时会产生感应电流，故C错误；
D．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属体，否则会造成人身触电事故，故D正确。
故选D。
3、A
【详解】
AB．甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。推动甲线圈摆动的过程做切割磁感线运动，闭合的电路中有感应电流产生，是发电机的工作原理，所以甲线圈相当于电源，工作时将机械能转化为电能，故A正确，B错误；
CD．乙线圈中有电流通过时，根据通电导体在磁场中受力运动，将电能转化为机械能，所以乙线圈相当于用电器，甲线圈摆动是因为通电导线是因为收到外力的作用，故CD错误。
故选A。
4、B
【详解】
AB．电源是把其他形式的的能转化成电能的装置，不能凭空产生电能，如干电池是将化学能转化为电能，故A错误，B正确；
C．用电器可以把电能转化为其他形式的能，而不一定是转化为化学能，如小灯泡将电能转化为光能和内能，故C错误；
D．充电电池在充电时消耗电能，相当于用电器，故D错误。
故选B。
5、D
【详解】
A.开关断开，磁体不动，ab快速运动，因为电路不是闭合的，指针不偏转，故A错误；
B.开关闭合，磁体不动，ab竖直上下运动，由于磁感线从N极指向S极，为竖直方向，导体不切割磁感线，所以不会产生感应电流，指针不偏转，故B错误；
C.开关闭合，磁体不动，ab水平向左快速移动，导体切割磁感线，所以会产生感应电流，指针偏转，故C错误；
D.磁体磁极对调，磁体静止后，开关闭合，ab水平向右快速运动，导体切割磁感线，所以会产生感应电流，指针偏转，故D正确。
故选D。
【点睛】
6、D
【详解】
A．导体中的负电荷在做定向移动时会产生电流，电流的周围一定存在磁场，故A错误；
B．若改变磁场的方向时也改变了电流的方向，则通电导线在磁场中的受力方向不会发生改变，故B错误；
C．闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中产生感应电流，故C错误；
D．地球本身就是个大磁体，指南针之所以指南北，就是因为受到地磁场的原因，故D正确。
故选D。
7、A
【详解】
动车原来是运动的，即到站前先停止供电，虽然没有动力，但由于惯性，动车能继续运动；动车在继续向前运动时，电机线圈随车轮转动并在磁场中切割磁感线运动，进而产生感应电流，该现象就是电磁感应现象，即再生制动技术工作原理是电磁感应现象；
A．该实验中无电源，当闭合电路中的导体棒在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象，故A符合题意；
B．该实验是奥斯特实验，说明了电流的磁效应，故B不符合题意；
C．该实验是探究影响电磁铁磁性强弱的因素，故C不符合题意；
D．该实验说明通电导体在磁场中受到力的作用，故D不符合题意。
故选A。
8、D
【详解】
A．用电器工作时将电能转化为其他形式能，故A错误；
B．给手机充电时，电能转化为化学能，储存在电池中，因此手机的电池相当于用电器，故B错误；
C．磁感应线是理想的模型，并不在于磁体周围，故C错误；
D．电流周围存在磁场，电磁铁是利用电流的磁效应原理制成的，故D正确。
故选D。
9、C
【详解】
当未消磁的标签经过超市出口处的安检门时，安检门上的线圈会产生感应电流，相当于闭合电路的一部分导体在磁场中做切割磁感线运动而产生感应电流，所以安检门的工作原理是电磁感应现象。
A．该实验是奥斯特实验，说明通电导线周围有磁场，故A不符合题意，
B．通电能运动，故是电动机原理，将电能转化为机械能，故B不符合题意；
C．该实验是电磁感应实验，闭合电路的一部分导体在磁场中做切割磁感线运动而产生感应电流，将机械能转化为电能，故C符合题意；
D．通电后，电磁铁能吸引大头针，这是探究影响电磁铁磁性大小因素的实验，故D不符合题意。
故选C。
10、D
【详解】
A．指南针是根据磁场间的相互作用制成的，故A错误；
B．电磁铁是利用电流的磁效应制成的，故B错误；
C．发电机是利用电磁感应原理制成的，故C错误；
D．电动机的工作原理是通电线圈在磁场中受力转动，故D正确。
故选D。
二、填空题
1、用电器 并
【详解】
[1] 当给汽车蓄电池充电时，汽车蓄电池消耗电能，故是用电器。
[2] 任意一个灯损坏，其它灯还可以工作，说明独立工作，互不影响，故是并联。
2、感应电流产生的条件 电源
【详解】
[1]由图所示实验装置可知，电路由电流计、导体棒组成，导体棒可以在磁场中运动，通过电流计指针是否偏转可以判断是否有感应电流产生，可以探究电磁感应现象。
[2]如果闭合开关后，磁场中的导体棒中有电流通过时运动，说明导体棒受到力的作用，因此由装置中要有电源。
3、36 大
【详解】
略
4、电源 电 化学
【详解】
[1]“充电宝”正在给手机电池充电过程中，充电宝提供电能，相当于电源。
[2][3]充电过程中，消耗电能，产生化学能，将电能转化为化学能储存在手机电池中。
5、并 串 并 用电器
【详解】
[1]路灯独立工作，互不影响，故连接方式是并联。
[2]按下开关，电灯亮了，开关与所控制的电灯是串联。
[3]通过电源线可以单独或同时为手机充电，说明这两种输出端连接方式是独立工作的，是互不影响的，故是并联。
[4]为手机充电时，消耗电能，故手机相当于电路中的用电器。
三、计算题
1、（1）1×105Pa （2）4.8×105J （3）2.33 kW·h
【详解】
（1）空载时整车对水平地面的压力为F=G车=m车g=2400kg×10N/kg=24000N，则轮胎对地面的压强为p===1×105Pa．
（2）完成1个市区工况，v1=18km/h=5m/s，t1=200s，行驶的路程为s1=v1t1==5m/s×200s=1000m．牵引力大小F牵=480N，则电动汽车牵引力做的功为W= F牵s1=480N×1000m=4.8×105J．
（3）完成1个市郊工况，v2=64.8km/h=18m/s，t2=400s，行驶的路程为s2=v2t2==18m/s×400s=7200m．完成一套循环，电动汽车行驶的路程为s= 4s1+s2=4×1000m+7200m=11200m=11.2km．因电动车将电能耗尽能行驶s总=336km，则电动车所有电能能完成的循环套数为n===30．又因电动车所有电能为W总=70kW·h，则完成一套循环，平均消耗的电能为W′===2.33 kW·h．
2、（1）0.1A；（2）15Ω，45J；（3）0.75Lx；（4）7.5~10.625Ω
【详解】
（1）当照明灯开始工作时电路中R1两端的电压为0.5V，则根据欧姆定律可知，通过R1的电流
（2）由乙图可知，R3的阻值与光照度E成反比，它们之间的关系为
所以当E0=1.2Lx时，此时R3的阻值
电路中的总电阻
R2接入电路的电阻
时间5min=300s，则R2消耗的电能
（3）由题意可知，当滑动变阻器接入电路中的阻值为0时，R3阻值最大，则R3的阻值
由于R3和E成反比，所以E0最小值为
（4）由图乙可知，E0=0.5Lx时，光敏电阻R3阻值为60Ω，在不更换电源、滑动变阻器R2、R3和不改变控制开关自动启动电压的情况下，当R2接入电路的电阻为0时，电路中的电流
代入数据得
解得
当R2接入电路的电阻为最大25Ω时，电路中的电流
代入数据得
解得
所以定值电阻R1可更换的阻值范围为7.5~10.625Ω。
答：（1）照明灯开始工作时，通过R1的电流是0.1A；
（2）要使E0=1.2Lx，则R2接入电路的电阻应调为15Ω，若环境的光照度降至1.2Lx时能保持5min不变，这段时间内R2消耗的电能是45J；
（3）本系统可调E0的最小值是0.75Lx；
（4）则定值电阻R1可更换的阻值范围为7.5~10.625Ω。
3、 (1)200A；(2)240V；(4)12000W
【详解】
(1) 通过输电线的电流
(2) 供电设备的输出电压
(4) 由44kW增加到88kW
答：(1) 通过输电线的电流200A；
(2) 供电设备的输出电压为240V；
(4) 当居民的用电器的额定功率由44kW增加到88kW，所有用电器均正常工作时，输电线路损失的功率比增容前增加了12000瓦。
4、 (1) 4.8 Ω．(2) 0.3 kW·h．(3) 20%．
【解析】
（1）由路灯的标号即可计算出它的电阻大小；
（2）计算消耗的电能，需要知道功率和时间，功率就是灯泡的额定功率，时间为10h，故利用电功的公式W=Pt可计算电能的大小；
（3）效率等于有用的电能与总电能比值，故有用的电能就是让一盏灯工作5天，总电能为接收到的太阳能，二者相除即可得出效率来．
考点：电阻、电功率、能量转换效率的简单计算．
5、（1）8.4X105J（2）1.2X106J（3）70%
【详解】
(1)根据比热容的定义，每千克水升高一摄氏度吸收热量已经知道了，那么5千克的水升高一摄氏度就乘以水的质量，那么有20摄氏度升高到60摄氏度，也就是升高了40摄氏度，就需要再乘以升高的度数了．
(2) 电热水器消耗的电能，我们需要知道功率，知道时间，而却要注意单位的换算，如果功率单位为KW那么时间单位就取h，结果就是度．如果功率是W，时间单位就要换算成秒，20分钟也就是1200秒．电能的单位就是焦耳．
(3)水吸收的热量和消耗的电能已经有前面计算处理，需要提醒的是单位，因为水吸收的热量单位是焦耳，而计算的电能如果单位是度也就是千瓦时的话要换算成焦耳，即相同的单位才能比，一千瓦时等于3600000焦耳．
四、实验探究
1、错误 两电极间的距离 电极插入的深度 水果电池的电压与电极的材料有关 挤压水果（改变水果的果酸浓度）是否影响水果电池的电压（答案合理即可）
【详解】
（1）[1]实验中保持其他因素不变，不断地切小水果，使柠檬的体积变小，但是所测电压的变化在误差范围内，因此可得水果电池的电压与水果的大小无关，故猜想一是错误的。
（2）[2][3]我们验证的是水果电池的电压与电极材料的关系，因此，在电极变化的情况下，要确保其他条件不再发生变化，所以应将金属片电极插入柠檬，并保持电极材料之间的距离和电极材料插入水果相同。
[4]通过实验发现其他因素不变时，只改变电极的材料，水果电池的电压发生了改变，则说明水果电池的电压与电极的材料有关。
（3）[5]小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0 V，与未挤压的情况下的电压不同，所以据此可以提出一个有价值、可探究的问题：挤压水果（改变水果的果酸浓度）是否影响水果电池的电压。
2、线圈刚好处在平衡位置 左 不会 发电
【详解】
(1)[1]拨动线圈之后，电动机模型能够正常转动，说明线圈开始时正好处于平衡位置。
(2)[2]要使电动机转速加快，应该增大电路电流，使电路中接入的电阻变小，则应该将滑动变阻器向左滑动。
(3)[3]因为电磁铁和线圈此时共用同一个电源，对调电源正负极之后，电磁铁的磁场方向改变，线圈的电流方向也改变了，故电动机的线圈转动方向不会改变。
(4)[4]拉动细线后，线圈转动，做切割磁感线的运动，会产生感应电流，此时相当于一个电动机。
3、A 电流表指针是否偏转 电流表指针偏转的幅度 甲和丙 ACD 切割磁感线 换用磁性更强的磁铁
【详解】
(1)[1] A．图中磁体周围的磁感线从磁体的N极出来，回到磁体的S极，故A正确；
B．图中磁体周围的磁感线从磁体的S极出来，回到磁体的N极，故B错误；
C．图中磁体周围的磁感线从磁体的S和N极出来，故C错误；
D．图中磁体周围的磁感线从磁体的N极出来，回到磁体的N极，故D错误。
故选A。
(2)[2][3]电路中有电流时，电流表的指针转动，所以，通过观察电流表的指针是否偏转来确定是否产生了感应电流，又因为电流表指针偏转的幅度与感应电流大小有关，所以，通过观察电流表指针偏转的幅度判断电路中感应电流的大小。
(3)[4]比较甲和丙两图知道，甲电路是闭合电路，电流表的发生偏转，说明电路中产生了感应电流。丙电路是断开的，电流表的指针没有偏转，说明电路中没有产生感应电流。由此可知，产生感应电流的一个条件是电路要闭合的。
[5] A．导体不动，蹄形磁体做左右运动，这相当于磁体静止，导体做切割磁感线运动，导体中有感应电流产生，电流表指针偏转，故A正确；
B．蹄形磁体不动，导体在蹄形磁体中上下运动，导体没有做切割磁感线运动，导体中没有感应电流产生，电流计指针不偏转，故B错误；
C．蹄形磁体不动，导体在蹄形磁体中左右运动，导体做切割磁感线运动，导体中有感应电流产生，电流计指针偏转，故C正确；
D．蹄形磁体不动，导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，导体中有感应电流产生，电流计指针偏转，故D正确。
故选ACD。
(4)[6]由以上分析知道，产生感应电流的条件是闭合电路中的一部分导体必须在磁场中做切割磁感线运动。
(5)[7]电流表指针偏转不明显，是电流太弱，从装置上的改进方法：可以换用磁性更强的磁铁、可以换用匝数更多的线圈、可以换用量程更小的小量程电流表）；从操作角度改进：可以加快导体的移动速度，即使导体切割磁感线运动的速度更快。
