2022年必考点解析沪科版九年级物理第十六章电流做功与电功率专题测评试卷（含答案解析）

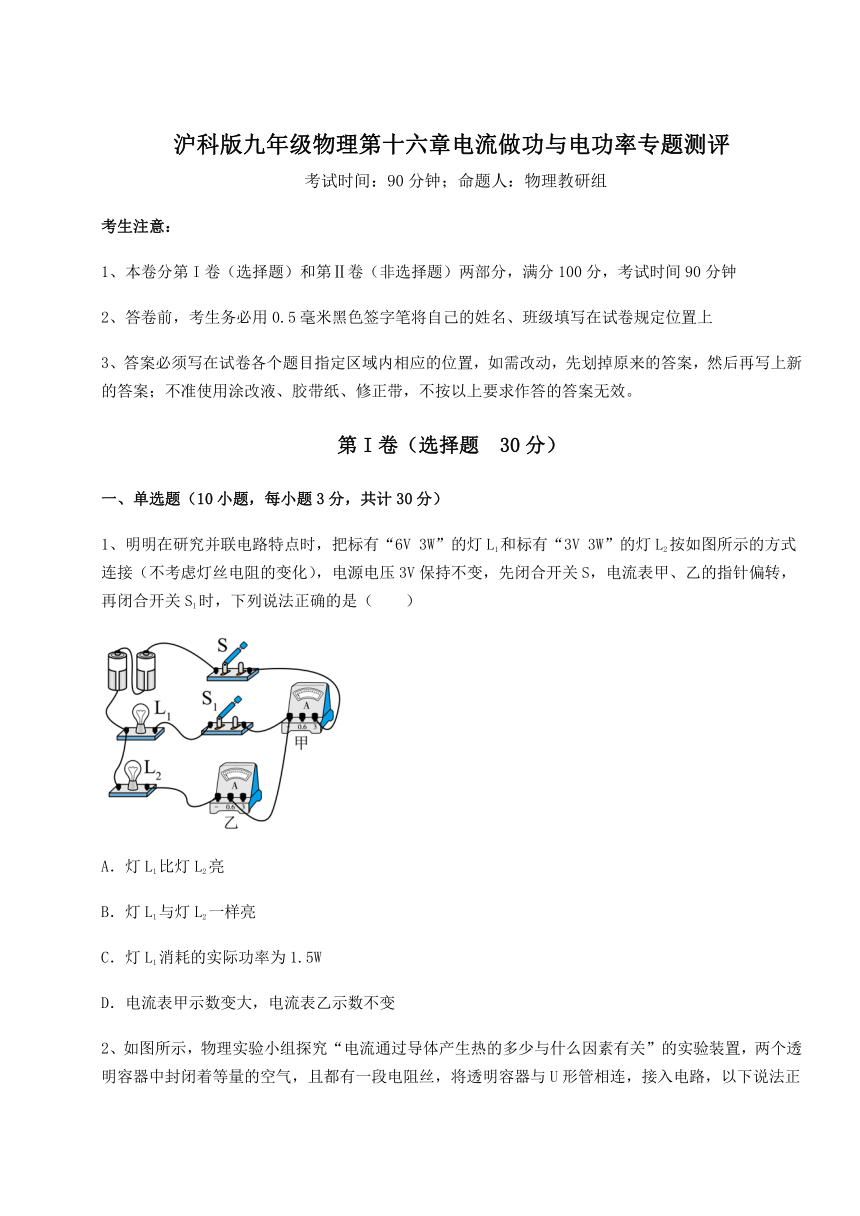

沪科版九年级物理第十六章电流做功与电功率专题测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、明明在研究并联电路特点时，把标有“6V 3W”的灯L1和标有“3V 3W”的灯L2按如图所示的方式连接（不考虑灯丝电阻的变化），电源电压3V保持不变，先闭合开关S，电流表甲、乙的指针偏转，再闭合开关S1时，下列说法正确的是（　　）
A．灯L1比灯L2亮
B．灯L1与灯L2一样亮
C．灯L1消耗的实际功率为1.5W
D．电流表甲示数变大，电流表乙示数不变

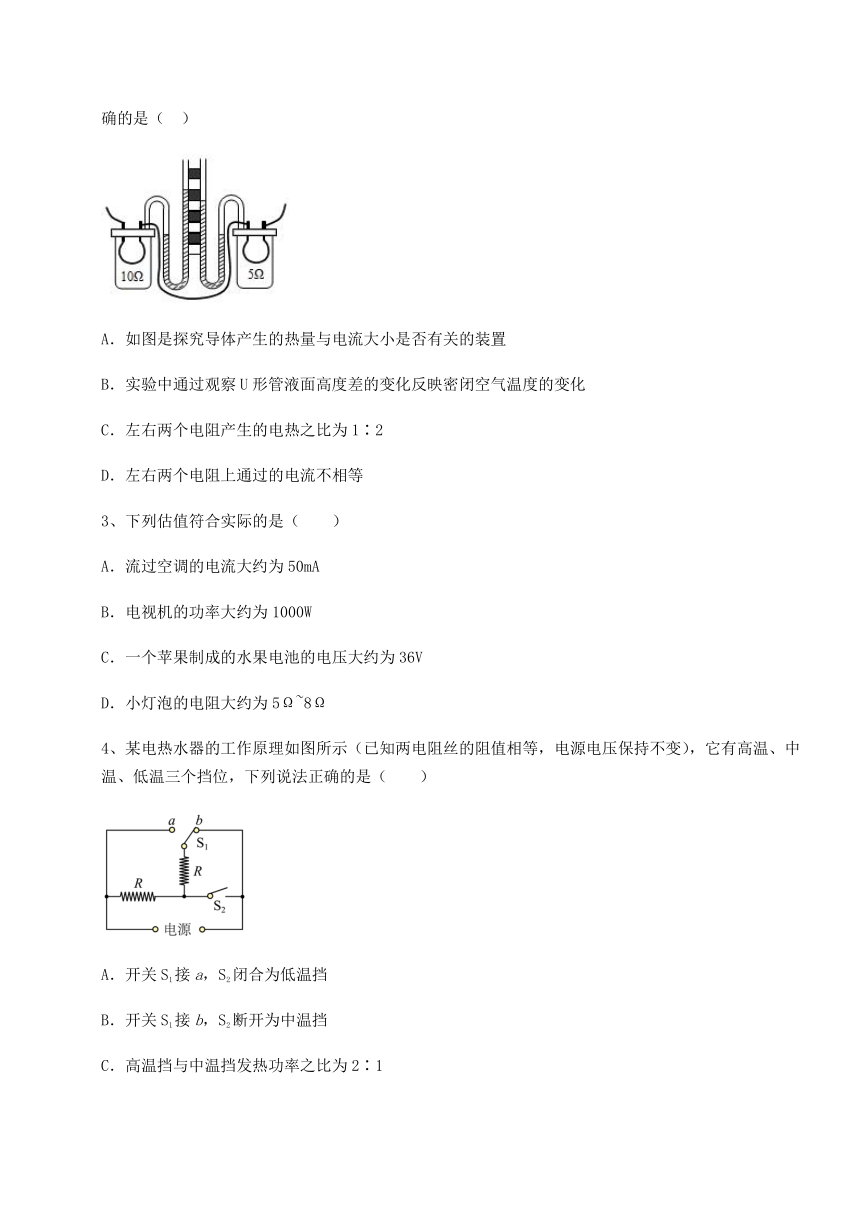

2、如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置，两个透明容器中封闭着等量的空气，且都有一段电阻丝，将透明容器与U形管相连，接入电路，以下说法正确的是（ ）
A．如图是探究导体产生的热量与电流大小是否有关的装置
B．实验中通过观察U形管液面高度差的变化反映密闭空气温度的变化
C．左右两个电阻产生的电热之比为1∶2
D．左右两个电阻上通过的电流不相等
3、下列估值符合实际的是（　　）
A．流过空调的电流大约为50mA
B．电视机的功率大约为1000W
C．一个苹果制成的水果电池的电压大约为36V
D．小灯泡的电阻大约为5Ω~8Ω
4、某电热水器的工作原理如图所示（已知两电阻丝的阻值相等，电源电压保持不变），它有高温、中温、低温三个挡位，下列说法正确的是（　　）
A．开关S1接a，S2闭合为低温挡
B．开关S1接b，S2断开为中温挡
C．高温挡与中温挡发热功率之比为2∶1
D．高温挡与低温挡发热功率之比为3∶1

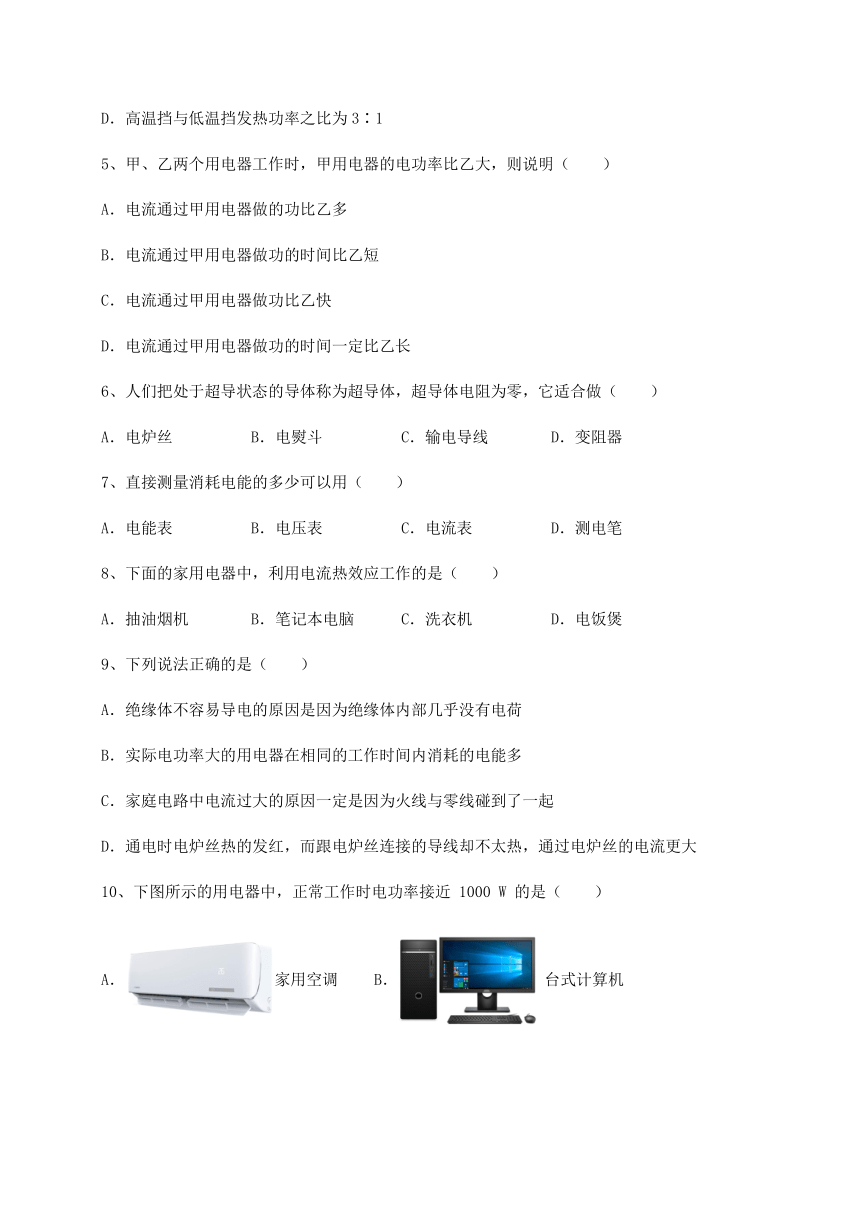

5、甲、乙两个用电器工作时，甲用电器的电功率比乙大，则说明（　　）
A．电流通过甲用电器做的功比乙多
B．电流通过甲用电器做功的时间比乙短
C．电流通过甲用电器做功比乙快
D．电流通过甲用电器做功的时间一定比乙长
6、人们把处于超导状态的导体称为超导体，超导体电阻为零，它适合做（　　）
A．电炉丝 B．电熨斗 C．输电导线 D．变阻器
7、直接测量消耗电能的多少可以用（　　）
A．电能表 B．电压表 C．电流表 D．测电笔
8、下面的家用电器中，利用电流热效应工作的是（　　）
A．抽油烟机 B．笔记本电脑 C．洗衣机 D．电饭煲
9、下列说法正确的是（　　）
A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷
B．实际电功率大的用电器在相同的工作时间内消耗的电能多
C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起
D．通电时电炉丝热的发红，而跟电炉丝连接的导线却不太热，通过电炉丝的电流更大
10、下图所示的用电器中，正常工作时电功率接近 1000 W 的是（　　）
A．家用空调 B．台式计算机
C．台灯 D．电风扇
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、我校共有37个教室，每间教室安有40W的日光灯10盏，若同学们都注意节约用电，平均每天少开灯2h，则我校一个月（按上学时间20天计算）可节约电能________。
2、电能表表盘上标有“3000r/kW·h”的字样，将某用电器单独接在该电能表上，正常工作30min，电能表转盘转动了300转，则该用电器在这段时间内消耗的电能是______kW·h，该用电器的功率是______W；这个用电器可能是______（填“电水壶”、“空调”或“电视机”）。
3、一只标有“6V 3W”的小灯泡，接在电源电压为8V的电路中，为使其正常发光，应_______（选填“串”或“并”）联一个电阻（小灯泡灯丝电阻不变），该电阻通电20s产生的热量是_______J。
4、在如图所示的电路中，已知电源电压U=6V和定值电阻的阻值R0=10Ω
（1）若在a、b间接入一个未知电阻Rx，闭合开关，测得电压表的示数为Ux=2V，则由已知量和测得量可以推出Rx的电功率Px=______W。
（2）若在a、b间接入一个滑动变阻器，当滑动变阻器的滑片P从一端滑到另一端时，已知电路消耗的总功率的变化量的大小为ΔP=3W，则电压表示数的变化量|ΔU|=______V。

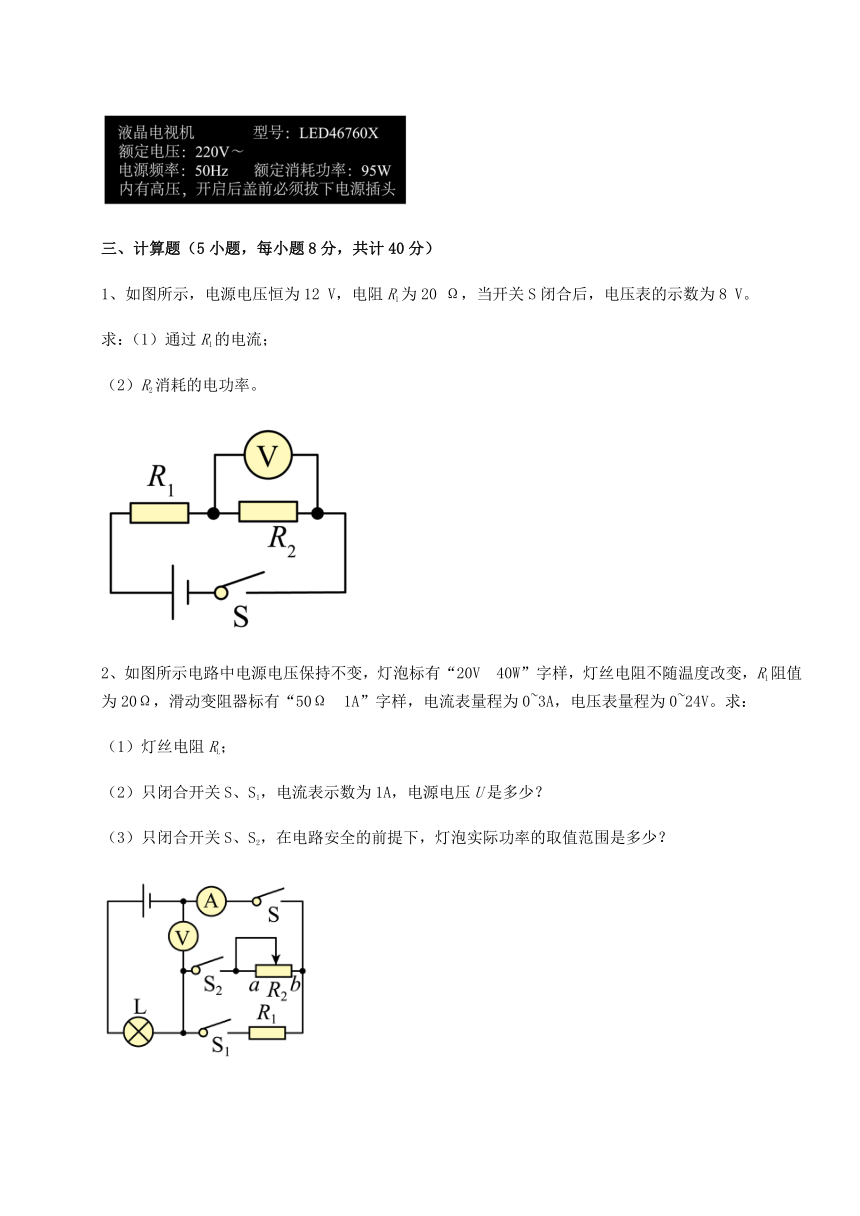

5、如图为某品牌电视机铭牌。根据铭牌信息可知，该电视机正常使用时每秒钟电能转化为其他形式的能为______J，每天工作4h，则一周用电______kW·h。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电源电压恒为12 V，电阻R1为20 Ω，当开关S闭合后，电压表的示数为8 V。
求：（1）通过R1的电流；
（2）R2消耗的电功率。
2、如图所示电路中电源电压保持不变，灯泡标有“20V 40W”字样，灯丝电阻不随温度改变，R1阻值为20Ω，滑动变阻器标有“50Ω 1A”字样，电流表量程为0~3A，电压表量程为0~24V。求：
（1）灯丝电阻RL；
（2）只闭合开关S、S1，电流表示数为1A，电源电压U是多少？
（3）只闭合开关S、S2，在电路安全的前提下，灯泡实际功率的取值范围是多少？
3、如图所示电路，电源电压恒为4.5V，灯泡L上标有“3V，1.5W”字样，滑动变阻器R2上标有“15Ω，1A”字样，定值电阻R1阻值为10Ω，电流表量程为0~3A，电压表量程为0~3V，不计温度对灯丝电阻的影响。求：
（1）当开关S、S1、S2闭合，S3断开，变阻器R2滑片处于最右端时，电流表示数为多大？
（2）当开关S、S1、S2闭合，S3断开，电路中最大总功率？
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围。
4、如图甲所示，灯泡的额定电压为6V，灯泡的I—U关系如图乙所示；电压表的量程为0~15V，电流表的量程为0~0.6A，变阻器R2的最大阻值为100Ω。只闭合开关S2，滑片滑到某处时，电压表的示数为10V，电流表的示数为0.4A，定值电阻R1消耗的功率为2.8W。求：
（1）灯泡的额定功率；
（2）R1的阻值及电源电压；
5、小民设计了一种提示客人来访的电路模型，如图所示，S闭合后，S1闭合L1亮对应前门来人，S2闭合L2亮对应后门来人。电源电压为18V恒定，电流表的量程为0～0.6A，电压表的量程为0～15V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“270Ω 1.5A”，不计温度对灯丝电阻的影响。求：
（1）灯L1的电阻是多少？
（2）闭合开关S、S1，断开S2，调节滑动变阻器的滑片使灯正常发光，此时滑动变阻器接入电路的阻值是多少？
（3）在保证电路元件安全使用的前提下，通过控制开关S、S1、S2的通、断和调节滑动变阻器滑片P的位置，可调得的整个电路的电功率最小是多少？
四、实验探究（3小题，每小题5分，共计15分）
1、在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。
（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正______；
（2）排除故障后，闭合开关，移动滑动变阻器的滑片到某一点，电压表示数如图乙所示为______V；
（3）如表所示，小华在进行实验数据处理时，算出了小灯泡的平均功率，你认为这样处理数据是______（选填“合理”或“不合理”）的；小灯泡正常发光时的电阻为______Ω。（结果保留一位小数）
实验序号 电压U/V 电流I/A 功率P/W 平均功率P/W
1 2.0 0.26 0.52 0.69
2 2.5 0.70
3 2.8 0.30 0.84
2、物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、开关、两节干电池、滑动变阻器、导线若干。如图甲为该小组连接的实物图。
（1）请指出实物图连接的两处错误：
①______；②______；
（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，则小灯泡电阻为______Ω；（计算结果保留一位小数）
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的，这一处是______；
实验次数 电压/V 电流/A 电阻/Ω 平均电阻/Ω
1 1.0 0.17 5.9 7.7
2 1.4 0.17 7.8
3 1.8 0.22 8.2
4 2.0 0.23 8.7
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器，若此时电流表示数为0.25A，则小灯泡的额定功率为______W。
3、利用如图甲所示的电路测量2.5V小灯泡的额定功率。
（1）在连接电路最后一根导线时灯泡立即发光，则连接电路时存在的错误是_______；
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表和电压表均无示数，若电路中仅有一处故障，则故障原因不可能是______；
A．电流表断路 B．小灯泡断路 C．滑动变阻器断路
（3）排除故障后，闭合开关移动滑片，使电流表的示数为0.3A，电压表的示数如乙图所示，则这个小灯泡的额定功率为______W；实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏______；
（4）某同学想利用上述的实验器材测量一未知电阻Rx的阻值，发现电流表损坏，该同学认真思考后，利用上述实验中小灯泡的额定电压U额和测得的额定电流I额，设计如图丙所示电路，测出Rx的阻值，请你帮助该同学补全实验步骤；
①先闭合S、S1，调节滑动变阻器滑片使电压表示数为______；
②断开S1，再闭合S2，保持滑动变阻器滑片位置不变，读出此时电压表示数为U；
③待测电Rx=______（用所测物理量和已知物理量符号表示）。
-参考答案-
一、单选题
1、D
【详解】
“6V 3W”的灯L1的电阻为
标有“3V 3W”的灯L2的电阻为
AB．两灯泡并联，根据可知，电源电压相同，电阻小的功率大，灯泡比较亮，故灯泡L2比灯泡 L1亮，故AB错误；
C．灯L1消耗的实际功率为
故C错误；
D．从闭合开关S时，只有灯泡L2接入，电流表甲、乙都有示数，且都测量灯泡L2的电流，当闭合开关S1时，灯泡L1接入，乙测量灯泡L2的电流，电源电压不变，灯泡的电阻不变，故通过灯泡L2的电流不变，甲测量干路电流，故甲示数变大，故D正确。
故选D。
2、B
【详解】
AD．图中，两个电阻串联在电路中，通过两个电阻的电流相同，通电时间相同，电阻不同，探究的是导体产生的热量与电阻大小是否有关，故AD错误；
B．根据转换法可知，实验中通过观察U形管液面高度差的变化反映密闭空气温度的变化，故B正确；
C．由图可知，左侧的电阻值是右侧电阻值的2倍，电流和通电时间相同，根据Q＝I2Rt可知，左右两个电阻产生的电热之比为2∶1，故C错误。
故选B。
3、D
【详解】
A．空调的功率大概是1000W~3000W，额定电压为220V，因此电流约4.5A~14A左右，故A不符合题意；
B．电视机的功率大约为150W左右，故B不符合题意；
C．一个苹果制成的水果电池的电压约为1V，故C不符合题意；
D．小灯泡的额定电压大约为1.5V~4V，额定电流约为0.3A左右，小灯泡的电阻大约为5Ω~8Ω符合实际，故D符合题意。
故选D。
4、C
【详解】
A．当开关S1接a，S2闭合时，两电阻并联，电路的总电阻最小，由可知电路的功率最大，为高温挡，故A错误；
B．当开关S1接b，S2断开时，两电阻串联，电路的总电阻最大，由可知电路的功率最小，为低温挡，故B错误；
C．设每根电阻丝的阻值为R，当开关S1接b，S2闭合时，只有一个电阻接入电路，电路的总电阻较小，由可知电路的功率较大，为中温挡，此时总电阻为R，高温挡时，电路的总电阻，高温挡与中温挡发热功率之比为
故C正确；
D．低温挡时电路的总电阻R低=2R，高温挡与低温挡发热功率之比为
故D错误。
故选C。
5、C
【详解】
A．电流做功的多少与电压、电流和通电时间均有关，通电时间不明确，无法判断甲乙用电器做功的多少，故A不符合题意；
BD．题目中没有明确甲乙两用电器做功是否相同，所以无法判断做功时间的长短，故BD不符合题意；
C．电功率是描述电流做功快慢的物理量。电流通过甲用电器做功比乙快，说明甲用电器的电功率比乙大。故C符合题意。
故选C。
6、C
【详解】
A．电炉丝是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故A不符合题意；
B．电熨斗是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故B不符合题意；
C．输电导线为了减小电能的损耗，电阻越小越好，故超导体适合做导线，故C符合题意；
D．变阻器需要电阻稍微大一定的材料，故D不符合题意。
故选C。
7、A
【详解】
A．电能表是用来直接测量消耗电能多少的仪表，故A符合题意；
B．电压表是测量电路两端电压大小的仪表，不能直接测量消耗电能，故B不符合题意；
C．电流表是测量电路中电流大小的仪表，不能直接测量消耗电能，故C不符合题意；
D．测电笔是用来辨别零线和火线的，故D不符合题意。
故选A。
8、D
【详解】
电流的热效应是指用电器把电能主要转化为内能。
AC．抽油烟机和洗衣机属于电动类家用电器，此类用电器的原理是磁场对通电线圈产生力的作用，使通电线圈转动，主要把电能转化为机械能，故AC不符合题意；
B．笔记本电脑属于信息类用电器，工作时电能转化为光能、机械能、内能等，不是利用电流热效应工作的，故C不符合题意；
D．电饭煲属于电热类用电器，主要把电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选D。
9、B
【详解】
A．绝缘体不容易导电的原因是因为绝缘体内部几乎所有电荷被束缚在原子核周围，不能自由移动，不是没有电荷，故A错误；
B．由电功率的公式可得，在相同时间内，消耗的电能与实际功率成正比，所以实际电功率大的用电器在相同的工作时间内消耗的电能多，故B正确；
C．家庭电路中电流过大的原因可能是短路，也可能是总功率过大造成的，故C错误；
D．电炉丝与导线是串联的，根据串联电路电流的规律，在串联电路中电流强度处处相等，故D错误。
故选B。
10、A
【详解】
A．家用空调的功率较大，约为1000W，故A符合题意；
B．台式计算机的功率约为200W，故B不符合题意；
C．台灯的功率约为30W，故C不符合题意；
D．电风扇的功率约为50W，故D不符合题意。
故选A。
二、填空题
1、592
【详解】
根据题意，电路中总功率为
可节约的电能为
2、0.1 200 电视机
【详解】
[1]该用电器在这段时间内消耗的电能是
[2]该用电器的功率是
[3]电水壶的功率大约在1000W，空调的功率也差不多是1000W，故200W左右的电器只能是电视机。
3、串 20
【详解】
[1][2]由题知，电源电压大于灯泡的额定电压，所以，为使该灯泡正常发光，应串联一个电阻分压，由串联电路的电压特点可得，灯泡正常发光时串联电阻R两端电压
UR=U-UL=8V-6V=2V
因串联电路中各处的电流相等，电路中的电流
串联电阻的阻值
该电阻通电20s所产生的热量
Q=I2Rt=(0.5A)2×4Ω×20s=20J
4、0.8 5
【详解】
（1）[1]在a、b间接入一个未知电阻Rx，闭合开关，测得电压表的示数为Ux=2V，由串联电路电压特点可知，定值电阻R0两端的电压为
U0=U-Ux=6V-2V=4V
此时该电路的电流为
Rx的电功率为
Px=UxI=2V×0.4A=0.8W
（2）[2]当滑动变阻器阻值为0时，电压表示数为0，此时电功率为
当滑动变阻器接入电路中的阻值最大时，电压表示数最大，电路的总功率最小，此时电功率为
P2=P1-ΔP=3.6W-3W=0.6W
此时电路的电流为
滑动变阻器两端的电压为
U滑=U-I小R0=6V-0.1A×10Ω=5V
滑动变阻器两端电压由0增加到5V。故电压表示数的变化量|ΔU|=5V。
5、95 2.66
【详解】
[1]由图知道，电视机正常使用时的消耗功率是95W，说明每秒钟电能转化为其他形式的能为95J。
[2]若每天工作4h，则一周用电
三、计算题
1、（1）0.2A；（2）1.6W
【详解】
解：（1）由电路图知，两个电阻串联在电路中，电压表测R2两端的电压。闭合开关后，R1两端的电压
U1=U-U2=12V-8V=4V
则电路中的电流，也即通过R1的电流
（2）R2消耗的电功率
P2=U2I=8V×0.2A=1.6W
答：（1）通过R1的电流为0.2A；
（2）R2消耗的电功率为1.6W。
2、（1）10Ω；（2）30V；（3）3.6W~10W
【详解】
解：（1）由题意可知，灯丝的电阻
（2）只闭合开关S、S1时，灯泡和R1串联，电流表测得电路中的电流I=1A，电源电压
（3）只闭合开关S、S2时，灯泡和R2串联，电流表测得电路中的电流，电压表测R2两端得电压。灯泡正常工作时的电流
由题意可知，电路中的最大电流不能超过滑动变阻器允许通过的最大电流1A，此时灯泡两端的电压
R2两端电压
U2=U-UL=30V-10V=20V<24V
此时滑动变阻器的电阻
<50Ω
所以，此时灯泡的电功率最大为
当电压表示数达到最大值24V时，灯泡两端的电压
此时电路中的电流
此时滑动变阻器的电阻
所以，此时灯泡的电功率最小为
所以，灯泡实际功率的取值范围为3.6W~10W。
答：（1）灯丝电阻RL为10Ω；
（2）电源电压U为30V；
（3）只闭合开关S、S2，在电路安全的前提下，灯泡实际功率的取值范围是3.6W~10W。
【点睛】
3、（1）0.75A ；（2）6.525W ； （3）3Ω~12Ω
【详解】
解：（1）当开关S、S1、S2闭合，S3断开时，灯泡 L被短路，定值电阻 R1与滑动变阻器R2并联，电流表测量干路电流，通过R1的电流
变阻器R2滑片处于最右端时，滑动变阻器接入电路的阻值为15Ω，通过滑动变阻器R2的电流
电流表的示数为
I= I1+I2=0.45A+0.3A=0.75A
（2）当开关S、S1、S2闭合，S3断开，灯泡 L被短路，定值电阻 R1与滑动变阻器R2并联，电流表测量干路电流，滑动变阻器R2上标有“15Ω，1A”，则滑动变阻器允许通过的最大电流为1A，所以电路中的最大电流为
Imax= I1+I2max=0.45A+1A=1.45A
电路中最大总功率
Pmax＝UImax＝4.5V×1.45A＝6.525W
（3）当开关S、S3闭合，S1、S2断开时，R1断路，灯泡L与滑动变阻器R2串联，电压表测滑动变阻器R2两端电压，灯泡的额定电流
因为灯泡额定电流I额＝0.5A，电流表量程为 0~3A，滑动变阻器标有“15Ω，1A”字样，所以，在确保电路元件安全的情况下，电路中最大电流为
I最大=I额=0.5A
此时小灯泡正常发光，滑动变阻器R2接入电路中阻值最小，阻值为
灯泡的电阻为
因为电压表量程为 0~3V，所以在确保电路元件安全的情况下，滑动变阻器两端电压最大为 U2大＝3V 时，此时滑动变阻器阻值最大，此时电路中电流
滑动变阻器R2接入电路中阻值最大
综上所述滑动变阻器的阻值范围为 3Ω~12Ω。
答：（1）当开关S、S1、S2闭合，S3断开，变阻器R2滑片处于最右端时：电流表示数为0.75A；
（2）当开关S、S1、S2闭合，S3断开，电路中最大总功率6.525W；
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围为3Ω~12Ω。
4、（1）3W；（2）17.5Ω，17V
【详解】
解：（1）灯泡的额定电压为6V，根据图乙所知，额定电流为0.5A，故灯泡的额定功率
（2）只闭合开关S2，R1与R2串联，滑片滑到某处时，电压表的示数为10V，电流表的示数为0.4A，定值电阻R1消耗的功率为2.8W，R1的阻值
R1的电压为
电源电压为
答：（1）灯泡的额定功率为3W；
（2）R1的阻值为17.5Ω，电源电压为17V。
5、（1）20Ω；（2）40Ω；（3）1.8W
【详解】
解：（1）由
可得，灯L1的电阻
（2）闭合开关S、S1，断开S2时，灯泡L1与滑动变阻器串联，因串联电路中各处的电流相等，且灯泡L1正常发光，所以，由 可得，电路中的电流
由可得，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以，此时滑动变阻器接入电路的阻值
（3）灯L2的电阻
因串联电路中总电压等于各分电压之和，所以，当电压表的示数最大为15V时，灯泡两端的电压为3V，因并联电路中总电阻小于任何一个分电阻，且R1＜R2，所以，滑动变阻器与灯L2串联且电压表的示数最大为15V时，总电阻最大，电路中的电流最小，总功率最小，此时电路中的电流
则整个电路消耗的最小功率
答：（1）灯L1的电阻是20Ω；
（2）闭合开关S、S1，断开S2，调节滑动变阻器的滑片使灯正常发光，此时滑动变阻器接入电路的阻值是40Ω；
（3）在保证电路元件安全使用的前提下，通过控制开关S、S1、S2的通、断和调节滑动变阻器滑片P的位置，可调得的整个电路的电功率最小是1.8W。
四、实验探究
1、 2.2 不合理 8.9
【详解】
（1）[1]原电路中，电压表串联接入电路中，而滑动变阻器与小灯泡并联，这两处是错误的，电压表应与小灯泡并联，滑动变阻器与小灯泡串联，如图所示：
（2）[2]由图乙知，电压表使用0~3V量程，分度值为0.1V，所以电压表示数为2.2V。
（3）[3]灯在不同电压下的功率不同，计算小灯泡的平均功率没有意义，因此这样处理数据是不合理的。
[4]小灯泡正常发光时的电压是2.5V，由表中数据可知，正常发光时的电功率是0.70W，小灯泡正常发光时的电阻
2、电流表的正负接线柱接反了 滑动变阻器同时接了上面两个接线柱 9.6 计算小灯泡的平均电阻 0.625
【详解】
（1）[1][2]由图甲可知，电流从电流表的负接线柱流入，从正接线柱流出，电流表的正负接线柱接反了；滑动变阻器的两个接线柱同时接在金属杆上，没有按“一上一下”的方式串联在电路中，滑动变阻器同时接了上面两个接线柱。
（2）[3]由图乙可知，电流表选择的量程为0～0.6A，分度值为0.02A，电流表示数为0.24A，由图丙可知，电压表选择的量程为0～3V，分度值为0.1V，电压表示数为2.3V，由欧姆定律得，小灯泡的电阻
（3）[4]由表格数据可知，小灯泡在不同电压下的电功率不同，亮度不同，温度不同，灯泡的电阻值也不同，求平均电阻没有意义，故不恰当之处是：计算小灯泡电阻的平均值。
（4）[5]由题知，额定电压为2.5V，其正常发光的电流为0.25A，所以灯泡的额定功率
P＝UI＝2.5V×0.25A＝0.625W
3、开关没有断开 B 0.75 大 U额
【详解】
（1）[1]在连接电路最后一根导线时灯泡立即发光，说明连接完最后一根导线电路接通，是因为连接电路时，开关没有断开。
（2）[2]闭合开关后，移动滑动变阻器的滑片，若电流表断路或滑动变阻器断路电路不能接通，小灯泡不亮，电流表和电压表均无示数，若小灯泡断路，电压表串联接入电路中，由于电压表电阻很大，电路中电流很小，电流表无示数，灯泡不亮，电压表有示数，并接近电源电压，故B符合题意，AC不符合题意。
故选B。
（3）[3]电流表的示数为0.3A，电压表用了小量程，示数为2.5V，这个小灯泡的额定功率为
[4]实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，电流表测得电流为通过灯泡和电压表的电流之和，测出的电流值偏大，根据可知，所测小灯泡的额定功率偏大。
（4）[5]实验步骤：①先闭合开关S、S1，灯泡、定值电阻和滑动变阻器串联在电路中，电压表测量灯泡两端的电压，调节滑动变阻器滑片使电压表示数为U额，灯泡正常工作，灯泡中的电流是I额；
②再断开开关S1，闭合开关S2，灯泡、定值电阻和滑动变阻器串联在电路中，电压表测量灯泡和定值电阻两端的总电压，保持滑动变阻器滑片位置不变，读出此时电压表示数为U，即为灯泡和定值电阻两端的总电压，定值电阻两端的电压
③[6]灯泡、定值电阻和滑动变阻器串联在电路中，定值电阻中的电流，待测电Rx的阻值
