12-1杠杆(第二课时)习题课件－2021－2022学年人教版物理八年级下册(共14张PPT)

(共14张PPT)
12.1 杠杆(第二课时)

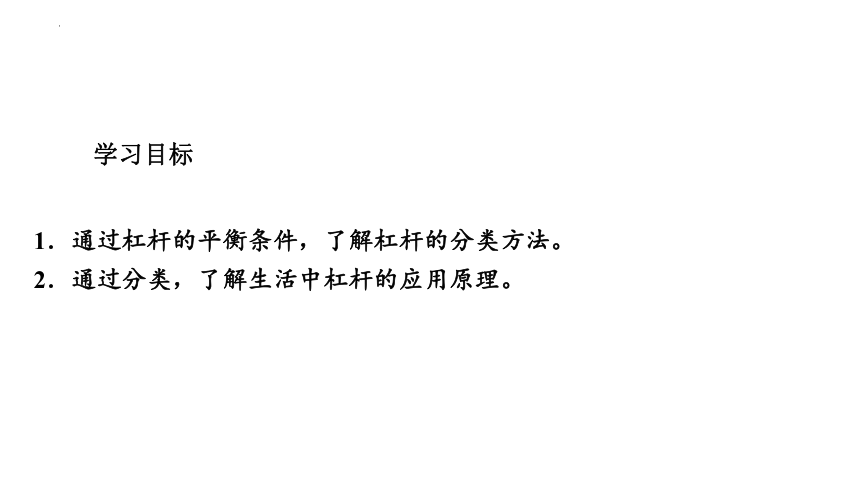

1．通过杠杆的平衡条件，了解杠杆的分类方法。
2．通过分类，了解生活中杠杆的应用原理。
学习目标

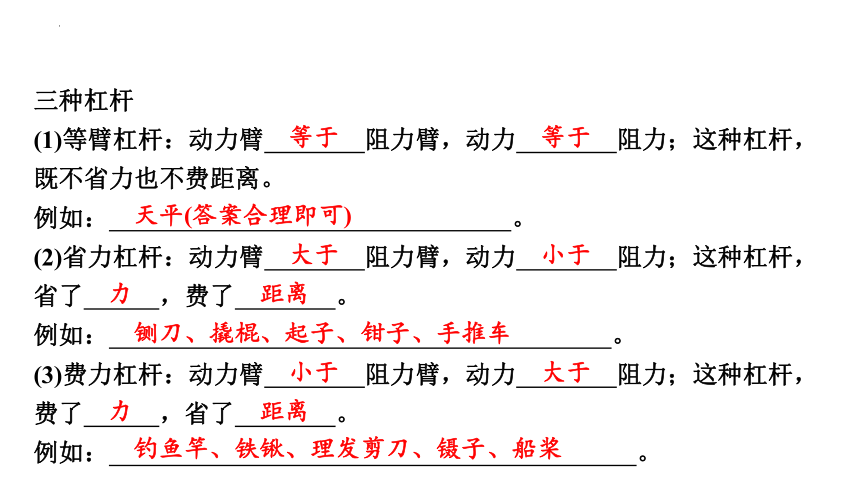

三种杠杆
(1)等臂杠杆：动力臂　 　阻力臂，动力　 　阻力；这种杠杆，既不省力也不费距离。
例如：　 　　　　　　。
(2)省力杠杆：动力臂　 　阻力臂，动力　 　阻力；这种杠杆，省了　 　，费了　 　。
例如：　 　　　　　　。
(3)费力杠杆：动力臂　 　阻力臂，动力　 　阻力；这种杠杆，费了　 　，省了　 　。
例如：　 　　　　　。
　钓鱼竿、铁锹、理发剪刀、镊子、船桨　　　　　
　距离　
　力　
　大于　
　小于　
　铡刀、撬棍、起子、钳子、手推车　　　　　　
　距离　
　力　
　小于　
　大于　
　天平(答案合理即可)　　　　　　
　等于　
　等于　

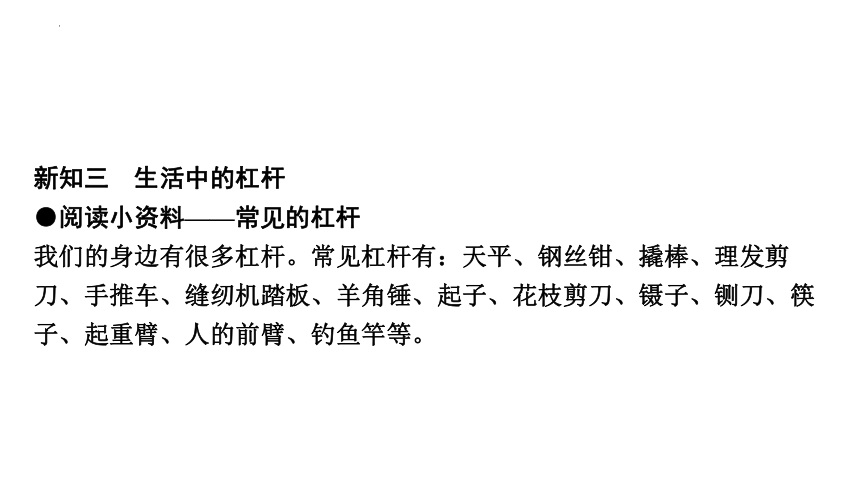

新知三　生活中的杠杆
●阅读小资料——常见的杠杆
我们的身边有很多杠杆。常见杠杆有：天平、钢丝钳、撬棒、理发剪
刀、手推车、缝纫机踏板、羊角锤、起子、花枝剪刀、镊子、铡刀、筷子、起重臂、人的前臂、钓鱼竿等。

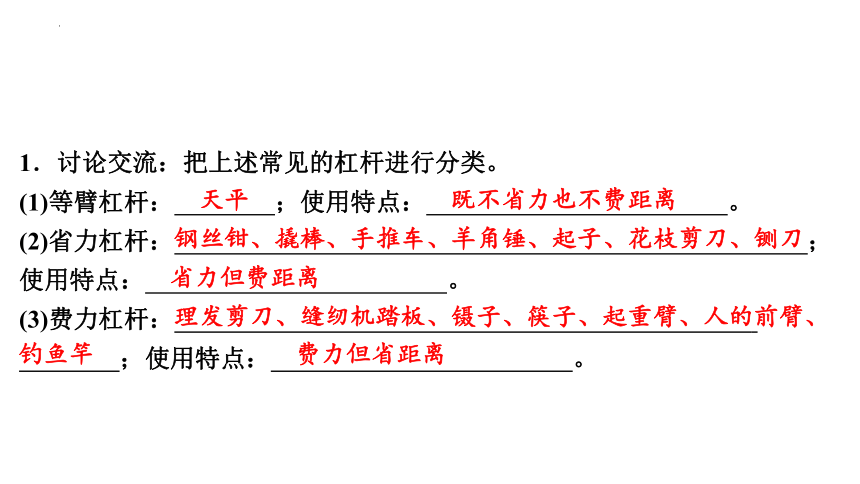

1．讨论交流：把上述常见的杠杆进行分类。
(1)等臂杠杆：　 　；使用特点：　 　　。
(2)省力杠杆： ；
使用特点：　 　　　　　。
(3)费力杠杆： .
　；使用特点：　 　　　　　。
　费力但省距离　　　　　
钓鱼竿　
理发剪刀、缝纫机踏板、镊子、筷子、起重臂、人的前臂、
　省力但费距离　　　　　
钢丝钳、撬棒、手推车、羊角锤、起子、花枝剪刀、铡刀
　既不省力也不费距离　　
　天平　

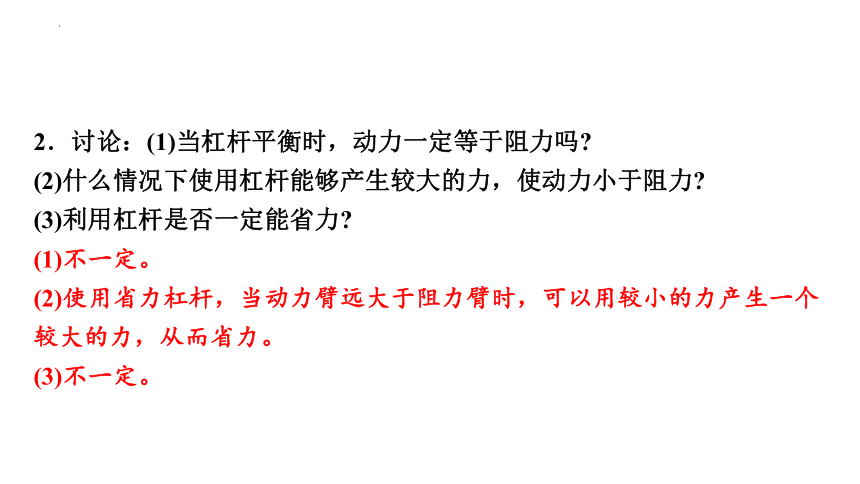

2．讨论：(1)当杠杆平衡时，动力一定等于阻力吗
(2)什么情况下使用杠杆能够产生较大的力，使动力小于阻力
(3)利用杠杆是否一定能省力
(1)不一定。
(2)使用省力杠杆，当动力臂远大于阻力臂时，可以用较小的力产生一个较大的力，从而省力。
(3)不一定。

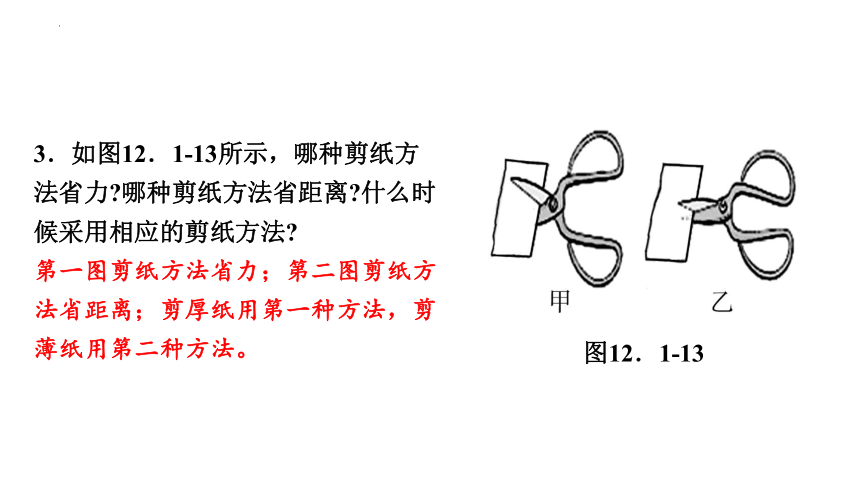

3．如图12．1-13所示，哪种剪纸方法省力 哪种剪纸方法省距离 什么时候采用相应的剪纸方法
第一图剪纸方法省力；第二图剪纸方法省距离；剪厚纸用第一种方法，剪薄纸用第二种方法。
图12．1-13
新知四　最小动力问题
1．讨论：用省力杠杆时，怎样做能更省力 (如用撬棍撬石头)
分析：根据F1l1=F2l2，当阻力F2、阻力臂l2一定时，若l1最　 　时，动力F1最小。
2．如图12．1-14中杠杆处于平衡状态，
比较F1、F2、F3所对应的动力臂大小，
最小的力是　 　。
　F2　
　长　
图12．1-14
知识点　杠杆的应用
1．下列属于省力杠杆的是( )
A．夹邮票用的镊子 B．理发师修剪头发用的剪刀
C．剪铁丝用的钢丝钳 D．钓鱼用的鱼竿
C
2．(2020·菏泽市)如图12．1-15正在使用的工具中，属于费力杠杆的是
( )
A
3．下列工具中省力的一组是( )
A．铡刀、汽车上的刹车闸、羊角锤起钉子
B． 镊子、钓鱼竿、剪子
C．铡刀、天平、钓鱼竿
D． 镊子、汽车上的刹车闸、钓鱼竿
4．在用扳手拧生锈的螺母时，工人师傅在扳手柄上套一节铁管，这样就能比较容易地拧下螺母，这样做的物理原理是( )
A．减小阻力 B．增大动力
C．增大动力臂以增大动力 D．增大动力臂以减小动力
D
A
5．(2021·潍坊市)“节约用水，人人有责”，应养成随手关闭水龙头的好习惯。水龙头手柄可视为如图12．1-16所示杠杆，O为支点，F为阻
力，分别用力沿a、b、c、d方向关闭水龙头，其中用力最小的是( )
A．a　　　　　　　　　　　　
B．b
C．c　　　　　　　　　　　　
D．d
B
图12．1-16
6．如图12．1-17所示物体重为10 N，要使杠杆OA在水平位置平衡，在A点应施加的最小力为　 　N，方向　 　。
　竖直向上　
　5　
图12．1-17
7．(2021·黑龙江省)如图12．1-18所示，OAB为一可绕O点自由转动的轻质杠杆，OA垂直于AB，且OA长度为40 cm，AB长度为30 cm，在OA中点C处挂一质量为1 kg的物块，要求在端点B处施加一个最小的力F，使杠杆在图示位置平衡，则力F的力臂应是　 　cm，最小的力F是
　 　N。
　4　
　50　
图12．1-18
