第3节 测量小灯泡的电功率
第十八章　电功率
人教版·物理·九年级全一册
在“测量小灯泡的电功率”的实验中，要测定电压为2.5 V的小灯泡的额定功率，在实验操作过程中，手和眼的分工应该是(　　)
A．手移动滑动变阻器的滑片，眼看电流表示数
B．手移动滑动变阻器的滑片，眼看电压表示数
C．手移动滑动变阻器的滑片，眼看小灯泡亮度
D．手按开关，眼看电流表示数和小灯泡发光情况
1
基础训练
B
【2021·厦门】如果用如图所示的电路来测量电阻R1的电功率，则图中甲是______表，乙是______表。
2
电压
电流
【2021·黔西南州】用如图所示的器材测定小灯泡电功率。
(1)小强依照电路图(如图甲)、选择了合适的电表量程连接元件，但尚未连接完整。用笔画线代替导线将图乙中的元件连接完整。
3
解：如图所示。
(2)闭合开关前，必须将滑动变阻器的滑片P移到_____(填“a”或“b”)端。实验时，移动滑动变阻器的滑片P，改变小灯泡两端的______，从而控制小灯泡的实际功率。
b
电压
(3)小强观察到小灯泡的额定电压为2.5 V，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为2.5 V时，电流表的示数如图丙所示，则小灯泡的额定功率为________W。
0.75
(4)继续向a端移动滑动变阻器的滑片P，这时小灯泡的实际功率会________(填“变大”或“变小”)。
变大
【2021·德州】在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5 V。
(1)请你用笔画线代替导线将图
甲中的实物电路连接完整，
要求：滑动变阻器的滑片P
向A端移动时，电流表示数
变大，连线不得交叉。
4
解：如图所示。
(2)正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，出现该状况的原因是(　　)
A．电流表内部断路了
B．灯座内部出现了短路
C．灯泡的灯丝断了
B

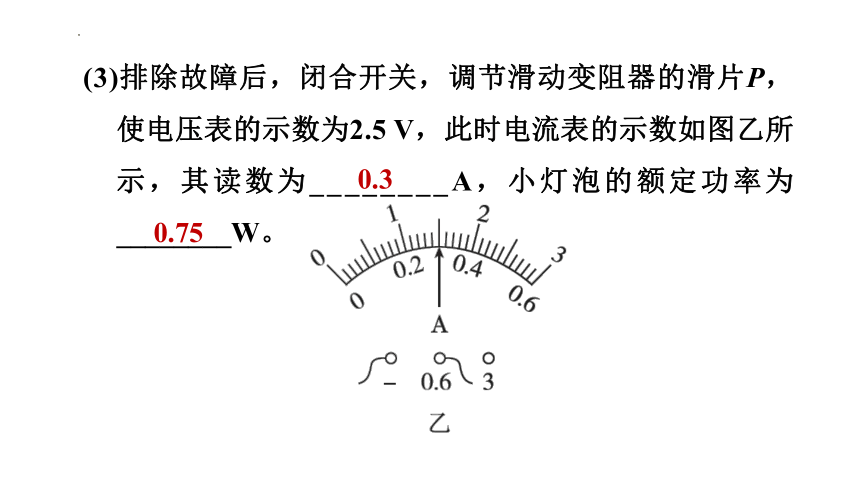

(3)排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5 V，此时电流表的示数如图乙所示，其读数为________A，小灯泡的额定功率为________W。
0.3
0.75
(4)该实验装置不能完成的实验是(　　)
A．探究串联电路中的电流规律
B．探究串联电路中的电压规律
C．探究电流与电压的关系
C
(5)另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们设计了如图丙所示的电路，并正确测出小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P使电压表读数为小灯泡额定电压U额；
②闭合开关S，断开S1，再闭合S2，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额＝______________。(用U额、U、R0表示)
【点拨】
【2021·眉山】在测量额定电压为2.5 V小灯泡额定功率的实验中，电源电压恒定不变。
(1)请用笔画线代替导线，将图甲中电路连接完整，要求实验时向右移动滑片P小灯泡亮度变暗。
5
解：如图所示。
(2)实验过程中，某小组的同学将所测得相关数据和现象记录如表：
①小灯泡的额定功率为________W。
②表格中有一处设计不合理，请指出不合理的设计是____________________；
③分析表中数据还发现灯丝电阻跟________有关。
0.8
灯泡电功率的平均值
温度
(3)测量额定电压为U0的小灯泡额定功率，物理科代表设计了图乙所示的电路(R0为已知的定值电阻，R为滑动变阻器)。
①断开开关S1，闭合开关S2，移动滑动变阻器滑片P，当电流表示数为________时，小灯泡恰好正常发光；
②保持滑动变阻器滑片P位置不变，闭合开关S1，断开开关S2，记下电流表示数为I；
③推导出小灯泡L的额定功率表达式P额＝___________
(用物理量U0、R0和I表示)。
【2021·娄底】小明用如图甲所示电路来测量额定电压为2.5 V的小灯泡的额定功率(部分实验器材的规格已在图中标明)：
6
(1)连接电路时，开关应________。
断开
(2)实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图乙所示位置，可能是小灯泡出现了________(填“短路”或“断路”)故障。
断路
(3)故障排除后，小明移动滑动变阻器的滑片，记录电表的数据，得到小灯泡U -I图象如图丙所示，则小灯泡的额定功率是________W。
0.75
(4)实验中电压表意外损坏，小明决定用阻值较大的定值电阻(阻值为R0)和两个电流表，按如图丁所示电路完成实验。现测得电流表A1和电流表A2的示数分别为I1和I2，可求得小灯泡的实
际功率为________。
I1I2R0　
【2021·镇江】某小灯泡的额定电流为0.3 A，图甲是小明测量该灯泡功率的实验电路。
7
提升训练
(1)请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大。
解：如图所示。
(2)闭合开关进行实验时，若图中导线M发生了断路，则在调节滑片的过程中，会发现电压表的示数为________V、电流表的示数为________A。
3
0
(3)小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为________W。
0.36
(4)为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定，R1、R2均为电阻箱(0～999.9 Ω)。实验步骤如下：
第1步：仅闭合S1，R2调至5 Ω时，电流表的示数为0.3 A。
第2步：仅闭合S2，R1、R2分别调至6 Ω和9 Ω时，电流表的示数为0.3 A。
则小灯泡正常发光时的电阻为________ Ω，额定功率为________W。
10
0.9
【2021·永州】在“测量小灯泡的电功率”的实验中，电路图如图甲所示，电源电压为3 V，小灯泡的额定电压为2.5 V。
8
(1)根据图甲，用笔画线代替导线，把图乙的实物图连接完整。
解：如图所示。
(2)闭合开关前，滑动变阻器的滑片移到________(填“A”或“B”)端。
A
(3)小灯泡正常发光时，电流表的示数如图丙所示，电流表的读数为________A，小灯泡的额定功率为________W。
0.3
0.75
(4)考虑到电压表的实际电阻对电路的影响，这样测出的小灯泡的额定功率相比真实的额定功率__________(填“偏大”“不变”或“偏小”)。
偏大
