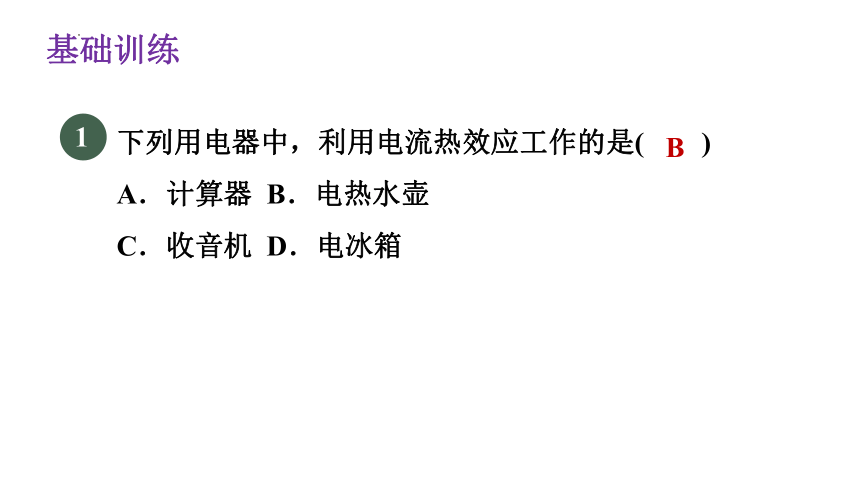

下列用电器中，利用电流热效应工作的是(　　)　　　　　　　　　　　　　　　
A．计算器 B．电热水壶
C．收音机 D．电冰箱
1
B
基础训练

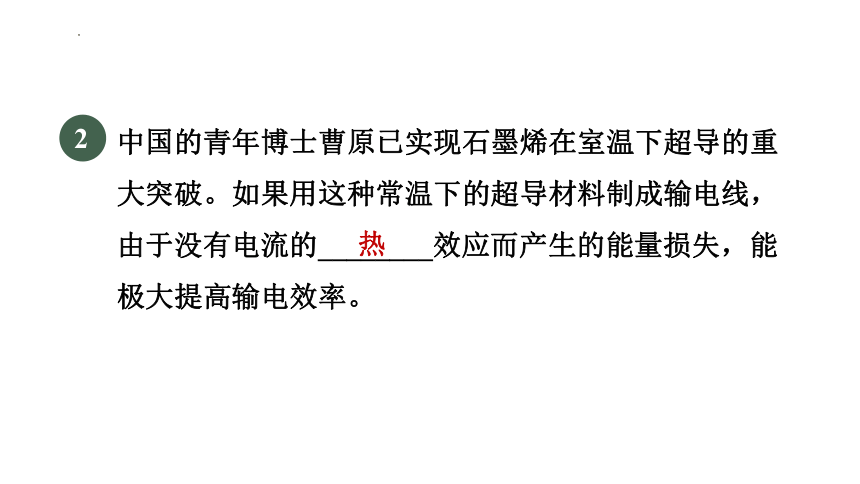

中国的青年博士曹原已实现石墨烯在室温下超导的重大突破。如果用这种常温下的超导材料制成输电线，由于没有电流的________效应而产生的能量损失，能极大提高输电效率。
2
热

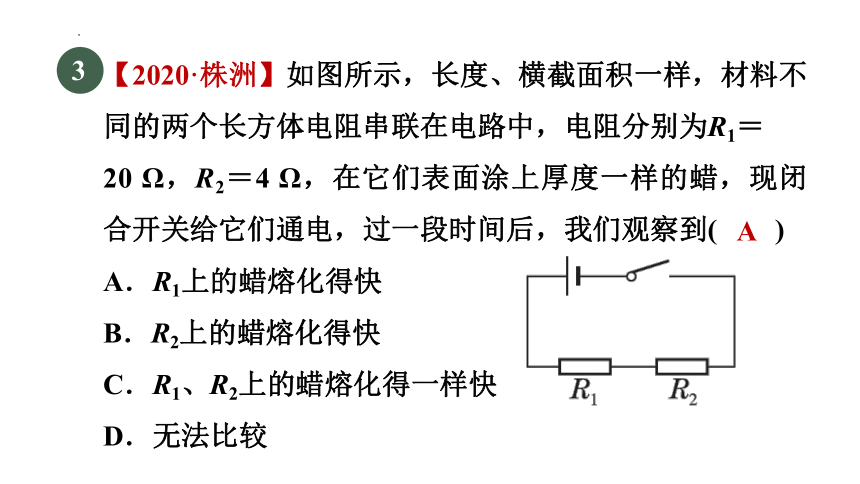

【2020·株洲】如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝
20 Ω，R2＝4 Ω，在它们表面涂上厚度一样的蜡，现闭合开关给它们通电，过一段时间后，我们观察到(　　)
A．R1上的蜡熔化得快
B．R2上的蜡熔化得快
C．R1、R2上的蜡熔化得一样快
D．无法比较
3
A

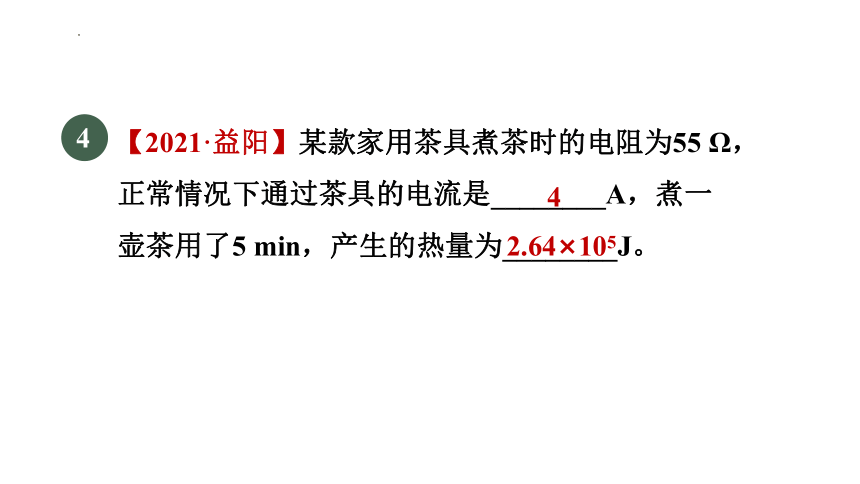

【2021·益阳】某款家用茶具煮茶时的电阻为55 Ω，正常情况下通过茶具的电流是________A，煮一壶茶用了5 min，产生的热量为________J。
4
4
2.64×105
电流的热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是(　　)
A．电视机的后盖有许多孔
B．电动机外壳有许多散热片
C．家电长时间停用，隔一段时间应通电一次
D．电脑机箱内有小风扇
5
C

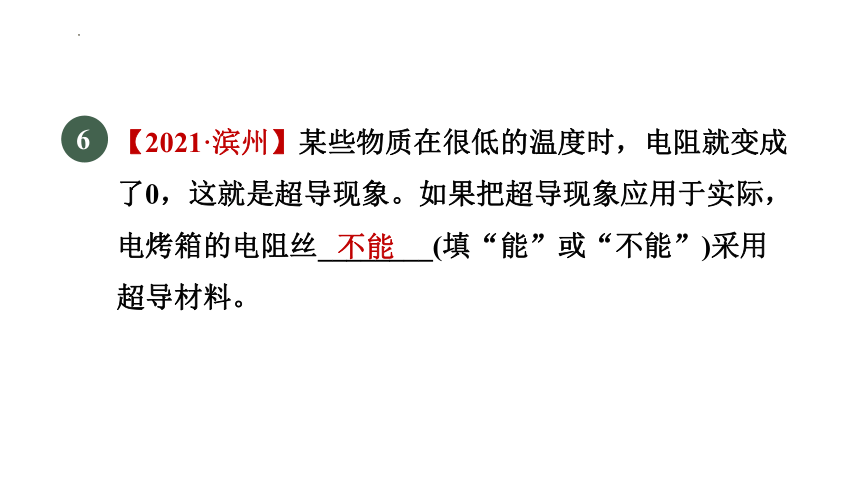

【2021·滨州】某些物质在很低的温度时，电阻就变成了0，这就是超导现象。如果把超导现象应用于实际，电烤箱的电阻丝________(填“能”或“不能”)采用超导材料。
6
不能

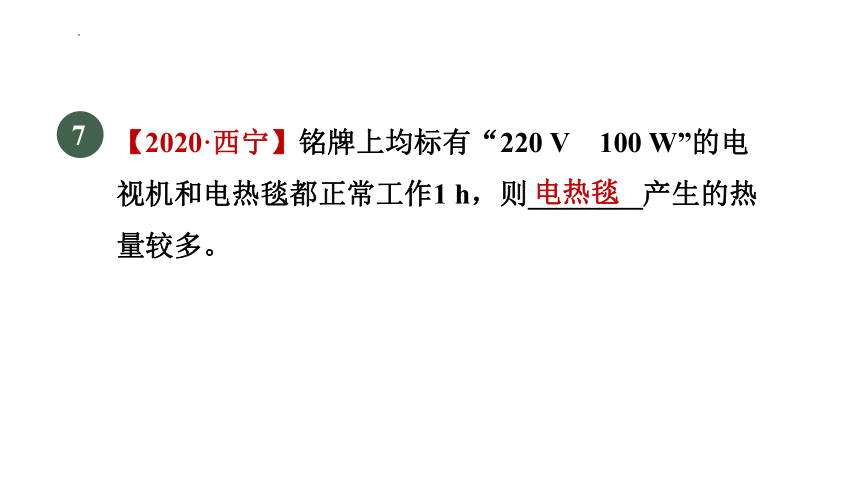

【2020·西宁】铭牌上均标有“220 V　100 W”的电视机和电热毯都正常工作1 h，则________产生的热量较多。
7
电热毯

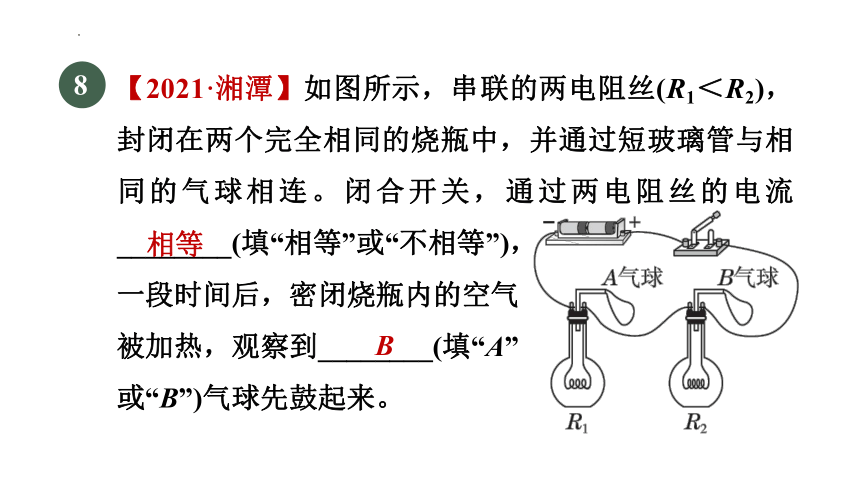

【2021·湘潭】如图所示，串联的两电阻丝(R1＜R2)，封闭在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连。闭合开关，通过两电阻丝的电流________(填“相等”或“不相等”)，
一段时间后，密闭烧瓶内的空气
被加热，观察到________(填“A”
或“B”)气球先鼓起来。
8
相等
B

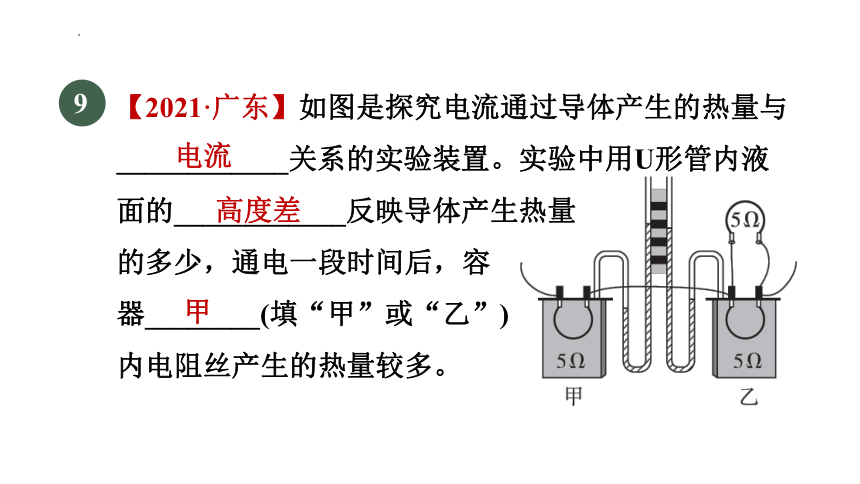

【2021·广东】如图是探究电流通过导体产生的热量与____________关系的实验装置。实验中用U形管内液面的____________反映导体产生热量
的多少，通电一段时间后，容
器________(填“甲”或“乙”)
内电阻丝产生的热量较多。
9
电流
高度差
甲

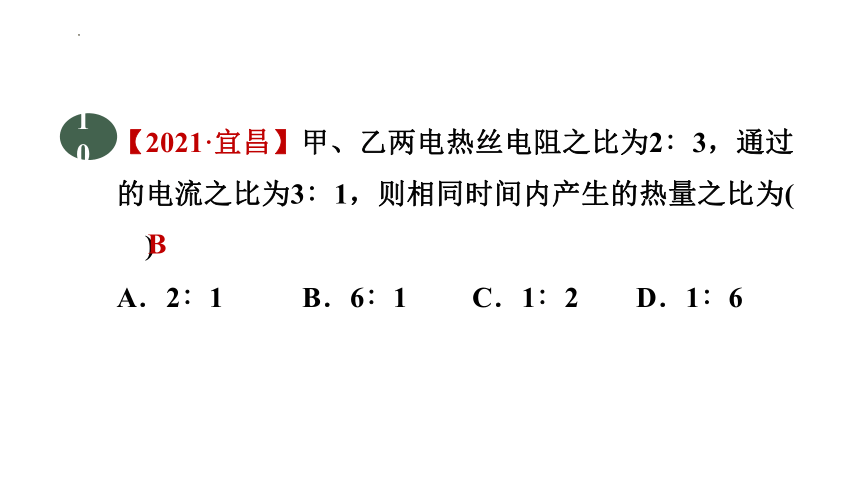

【2021·宜昌】甲、乙两电热丝电阻之比为2∶3，通过的电流之比为3∶1，则相同时间内产生的热量之比为(　　)　　　　　　　　　　　　　　
A．2∶1 B．6∶1 C．1∶2 D．1∶6
10
B

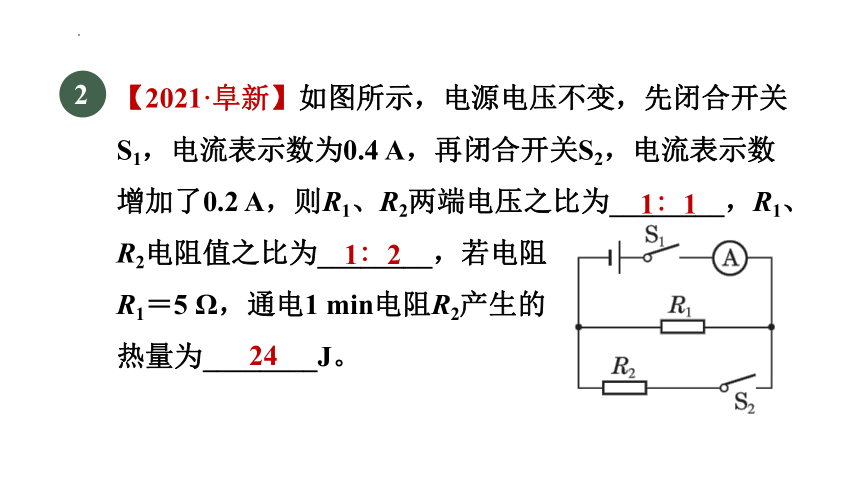

【2021·阜新】如图所示，电源电压不变，先闭合开关S1，电流表示数为0.4 A，再闭合开关S2，电流表示数增加了0.2 A，则R1、R2两端电压之比为________，R1、R2电阻值之比为________，若电阻
R1＝5 Ω，通电1 min电阻R2产生的
热量为________J。
2
1∶1
1∶2
24
【2021·新疆】如图所示的电路中，R1＝2 Ω，R2＝4 Ω，闭合开关S后，电流表的示数为0.50 A。求：
3
(1)电路的总电阻。
解：电路的总电阻R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω。
(2)电压表的示数。
电压表的示数U＝IR＝0.5 A×6 Ω＝3 V。
(3)电阻R2在1 min内产生的热量。
t＝1 min＝60 s，电阻R2在1 min内产生的热量Q＝I2R2t＝(0.5 A)2×4 Ω×60 s＝60 J。
【2021·重庆】如图所示的电路中，电源电压恒为3 V，电阻R2的阻值为30 Ω。当开关S1闭合、S2断开时，电流表示数为0.3 A，求：
4
(1)电阻R1的阻值。
(2)当开关S1、S2均闭合时，通电10 s电阻R2产生的热量。
【2021·凉山州】如图所示，电源电压不变，灯泡标有“6 V　3 W”字样，当开关S闭合时，灯泡正常发光，电流表示数为0.6 A，电阻R的电功率为________W，通电10 min后R产生的热量为________J。
5
0.6
360
【2021·西宁】孝顺的小梅同学给爷爷网购了一台额定电压为220 V的双挡位电热足浴器，足浴器某次加热工作时的控制面板
显示如图所示。
6
提升训练
(1)足浴器在加热状态下正常工作时的电流是多大？
(2)足浴器装入质量为5 kg，初温为20 ℃的水，当水温达到控制面板上显示的温度时，水吸收的热量是多少？加热所用的时间是多长？[不计热量损失，水的比热容c水＝4.2×103 J/(kg·℃)]
(3)若晚上用电高峰时的实际电压只有200 V，足浴器的实际加热功率是多少？(计算结果保留两位小数，电热丝阻值不变)
【2021·吉林】如图甲所示，小灯泡的额定电压为2.5 V，开关闭合后，小灯泡正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡正常发光时的
电流为________A；通
电10 s，定值电阻R产
生的热量为________J。
7
0.2
2
【2021·安徽】图示电路中，电源电压不变，电阻R1＝30 Ω，R2＝60 Ω，闭合开关S，电流表A的示数为0.3 A，则通电1 min电阻R1产生的热量为多少焦？
8
【2021·辽阳】如图所示的自制便携式封口机，使用电压为3 V的电源，接通电路发热电阻温度升高，利用电流的________实现高温封口。阻值为1 Ω的发热电阻10 s内产生________J的热量。封口时总是把塑料袋烫坏，应将发热电阻换成阻值更________
(填“大”或“小”)的。
9
热效应
90
大
【2020·安徽】如图所示的电路中，电源电压U＝9 V，电阻R1＝200 Ω，R2＝100 Ω，则通电1 min该电路产生的热量为________J。
10
16.2
【教材P102T4变式】一只电热器接在照明电路中，5 min内产生的热量为2.64×105 J，则：
(1)该电热器正常工作时的电阻是多大？
11
(2)通过该电热器的电流是多少？
【2020·毕节】如图所示，电源电压恒定不变，小灯泡L标有“2.5 V　0.75 W”的字样，R1、R2为定值电阻，其中R1＝25 Ω，R2＝35 Ω，当S1、
S2都断开时，小灯泡正常发光。
(忽略温度对灯丝电阻的影响)
12
(1)求电源电压。
(2)当S1闭合，S2断开时，求电流表示数的大小。
(3)当S1、S2都闭合时，求整个电路通电210 s产生的热量。
