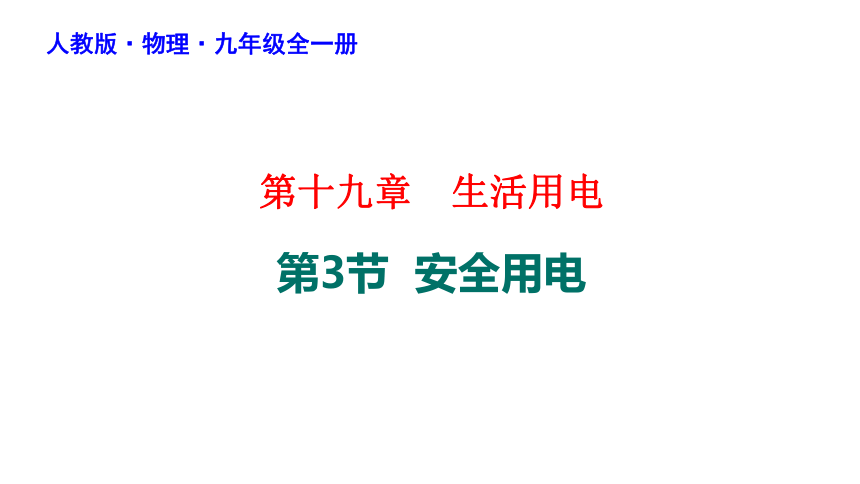

第3节 安全用电
第十九章　生活用电
人教版·物理·九年级全一册

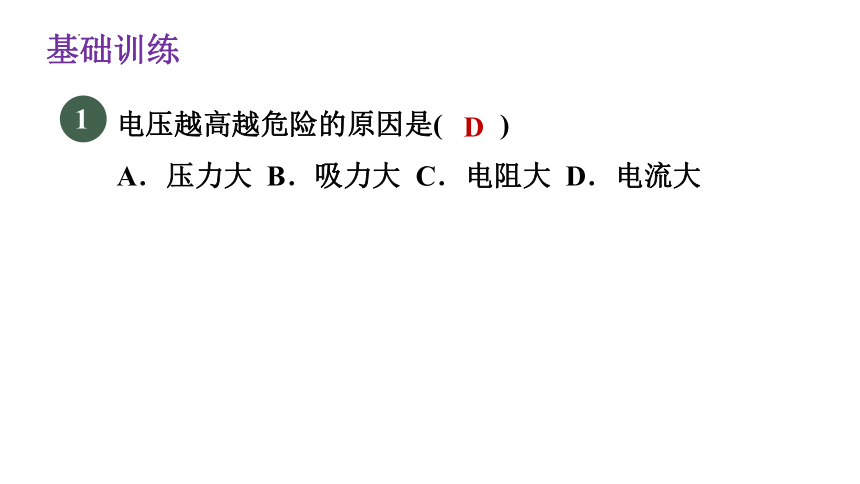

电压越高越危险的原因是(　　)
A．压力大 B．吸力大 C．电阻大 D．电流大
1
D
基础训练

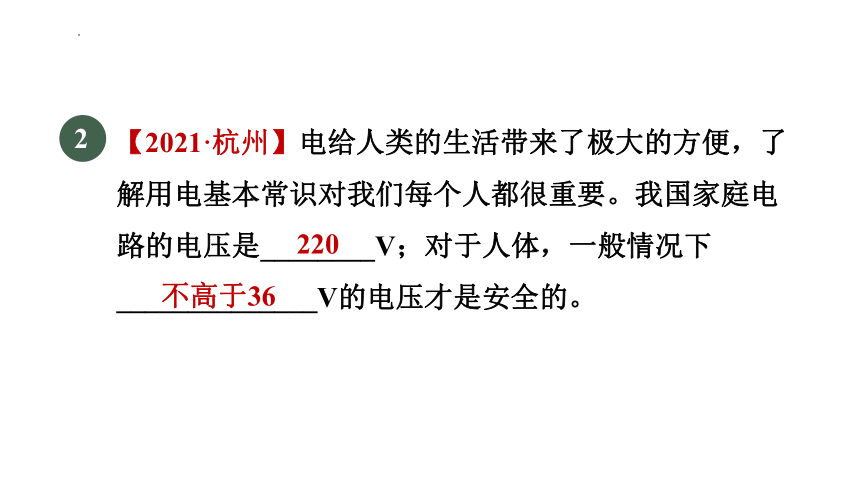

【2021·杭州】电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是________V；对于人体，一般情况下______________V的电压才是安全的。
2
220
不高于36

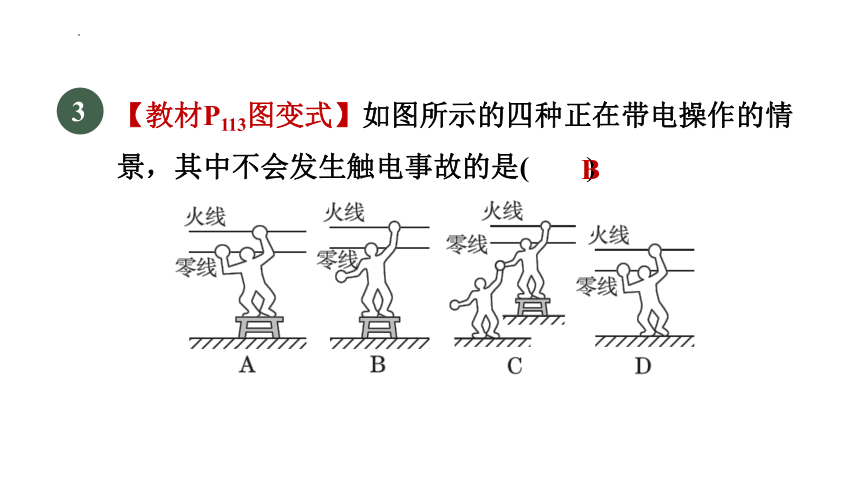

【教材P113图变式】如图所示的四种正在带电操作的情景，其中不会发生触电事故的是(　　)
3
B

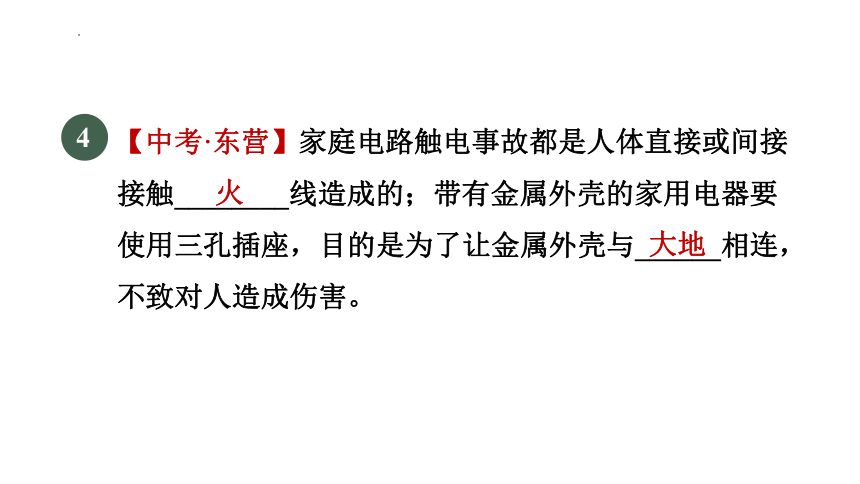

【中考·东营】家庭电路触电事故都是人体直接或间接接触________线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与______相连，不致对人造成伤害。
4
火
大地
如图所示，是________(填“高压”或“低压”)触电的两种形式。其中甲图所示的是__________触电，乙图所示的是________触电。
5
高压
跨步电压
电弧
对于家庭电路中的漏电保护器和空气开关的作用，以下说法不正确的是(　　)
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电
时，空气开关都不会断开
电路
D．当电路发生短路时，空气
开关会自动切断电路
6
B

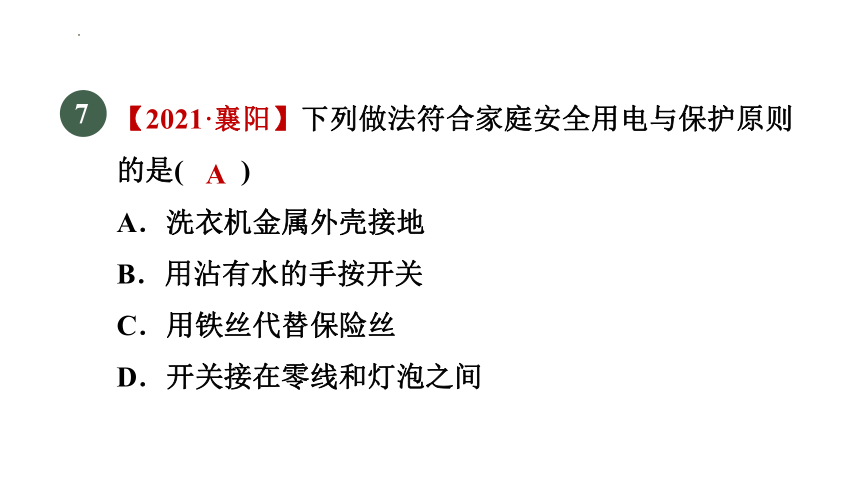

【2021·襄阳】下列做法符合家庭安全用电与保护原则的是(　　)
A．洗衣机金属外壳接地
B．用沾有水的手按开关
C．用铁丝代替保险丝
D．开关接在零线和灯泡之间
7
A

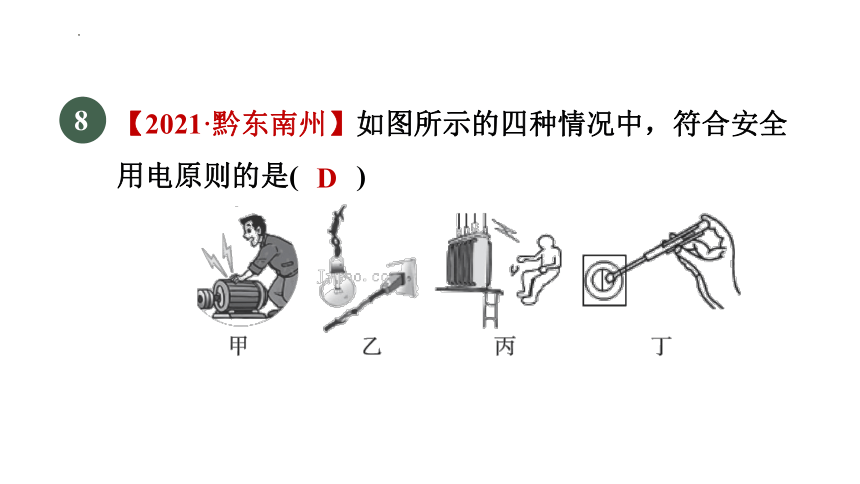

【2021·黔东南州】如图所示的四种情况中，符合安全用电原则的是(　　)
8
D
A．甲图：电动机外壳没有接地
B．乙图：使用绝缘层破损的电线
C．丙图：人靠近高压带电体
D．丁图：使用试电笔时，手要接触笔尾金属体
【2020·南宁】为了避免雷电灾害，专家建议要躲进具有防雷设施的封闭式建筑物里，且不要靠近与室外有连接的导体。因此，如遇雷雨天气，下列做法中不符合安全防雷的是(　　)
A．不要靠近金属栏杆
B．在室内要关闭并远离窗户
C．躲进具有防雷设施的建筑物内
D．手机等各种电器可正常使用
9
D
当发现有人触电时，正确的处理方法是(　　)
A．用手将触电人拉开
B．用手将电线从触电人身上移开
C．等电工和医生来处理
D．尽快切断电源
D
10
【2020·山西】如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是(　　)
B
提升训练
11
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
【2021·绍兴】材料：爷爷家的电饭锅不能做饭了，小敏检查发现：电源插头处有烧焦的痕迹。奶奶埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着，看，烧坏了吧！”爷爷辩解道：“插头不是在做完饭后烧坏的，从锅上拔出后就没电了！”奶奶：“没电？没电你摸摸！”……思考：
12
(1)爷爷说的“没电”是指电路中没有________，奶奶认为的“有电”是指电路中有________。(均填“电流”或“电压”)
电流
电压
(2)请给爷爷和奶奶提一个安全用电的建议：__________
________________________________________________________________________________________________________________________________________________________________________________。
示例：①用
电器使用后要及时拔下插头；②防止绝缘层老化或破
损；③不要用潮湿的手触摸电器、插座和普通开关；
④将插头插入插座时，手不要接触金属插脚；⑤定期
检查用电器和线路等。(任写一条即可)
如图所示是卡口灯泡和灯座、螺口灯泡和灯座，卡口灯泡灯座的触头在灯座内，当灯按进去后，不会裸露在外边，而螺口灯泡的灯座的一个接线柱与灯的螺丝套相连，裸露在外边，若接了________线，就有安全隐患，故与螺丝
套相连的接线柱
要与________
线相连。
火
零
13
如图所示的电路中，开关断开：
(1)用试电笔测试灯座中的B点，氖管________发光；测试灯座中的C点，氖管______发光。(均填“会”或“不会”)
不会
不会
14
(2)站在地上的人更换灯泡时不慎接触了灯座中的B点，人________触电；接触C点，人________触电。(均填“会”或“不会”)
不会
不会
【2021·泰州】如图是练习使用试电笔的两种情形，图________所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用试电笔，将笔尖插入插座的________侧插孔，氖管会发光。若按图中错误方式操作，易造成___________(填“单线触电”或“双线触电”)。
甲
右
单线触电
15
