20-1磁现象磁场（第2课时）习题课件人教版物理九年级全一册(共25张PPT)

(共25张PPT)
第1节 磁现象 磁场
第2课时 磁场
第二十章　电与磁
人教版·物理·九年级全一册

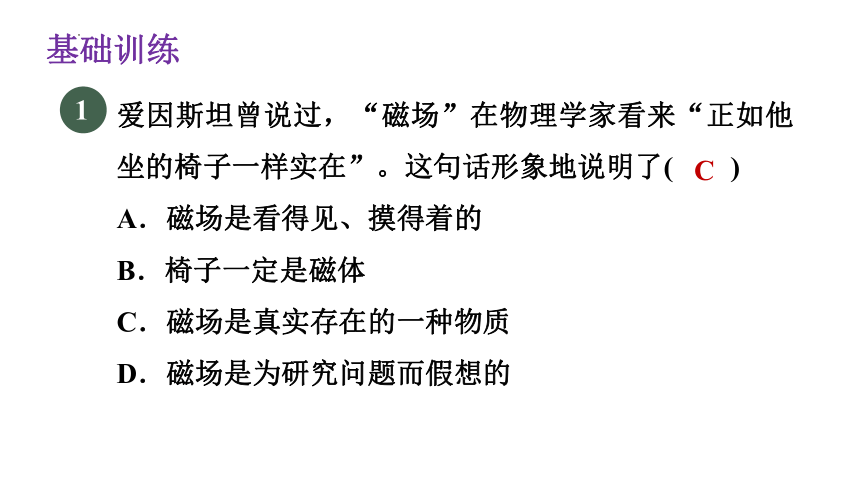

爱因斯坦曾说过，“磁场”在物理学家看来“正如他坐的椅子一样实在”。这句话形象地说明了(　　)
A．磁场是看得见、摸得着的
B．椅子一定是磁体
C．磁场是真实存在的一种物质
D．磁场是为研究问题而假想的
1
C
基础训练

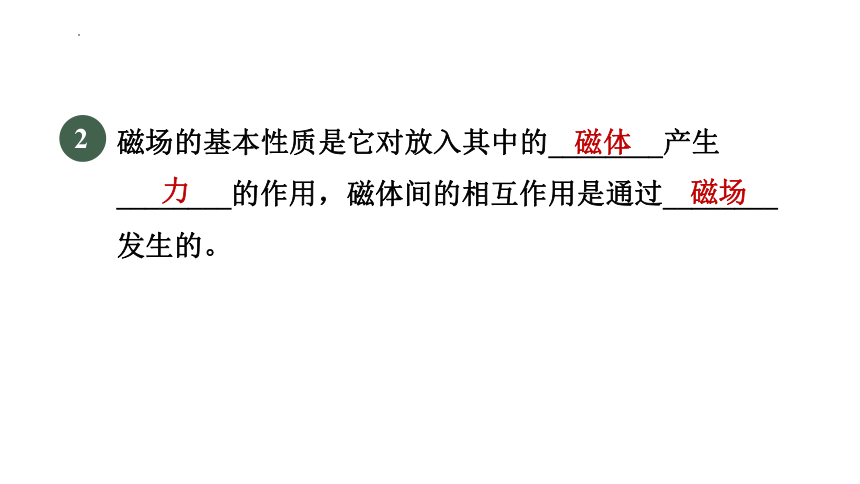

磁场的基本性质是它对放入其中的________产生________的作用，磁体间的相互作用是通过________发生的。
2
磁体
力
磁场

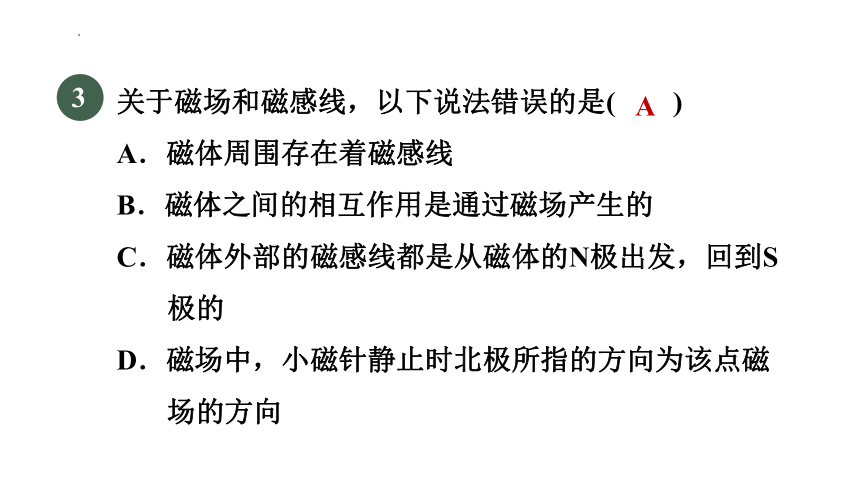

关于磁场和磁感线，以下说法错误的是(　　)
A．磁体周围存在着磁感线
B．磁体之间的相互作用是通过磁场产生的
C．磁体外部的磁感线都是从磁体的N极出发，回到S极的
D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向
3
A

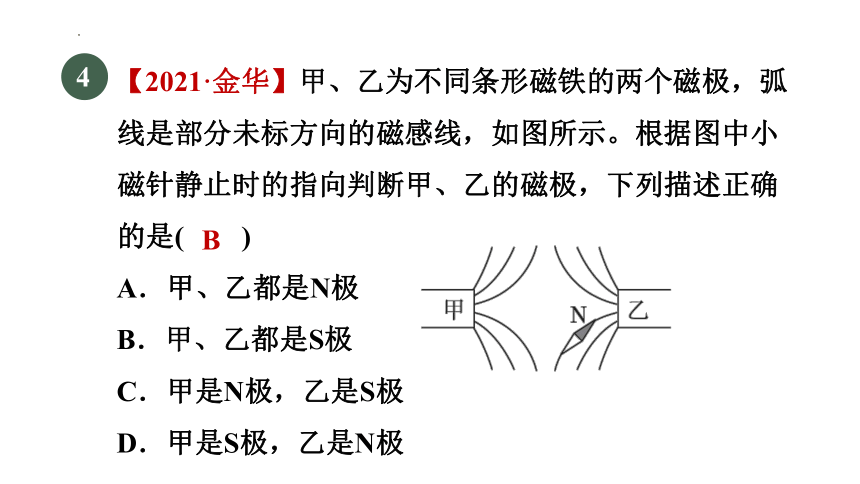

【2021·金华】甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是(　　)
A．甲、乙都是N极
B．甲、乙都是S极
C．甲是N极，乙是S极
D．甲是S极，乙是N极
4
B

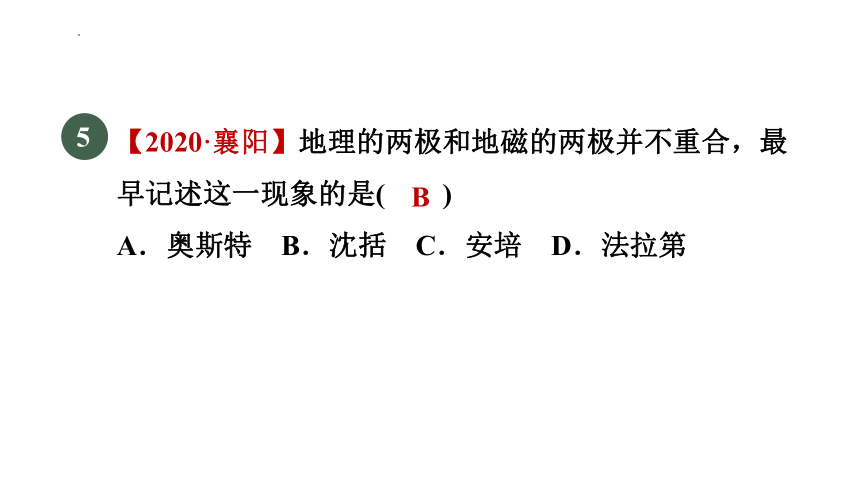

【2020·襄阳】地理的两极和地磁的两极并不重合，最早记述这一现象的是(　　)
A．奥斯特　B．沈括　C．安培　D．法拉第
5
B

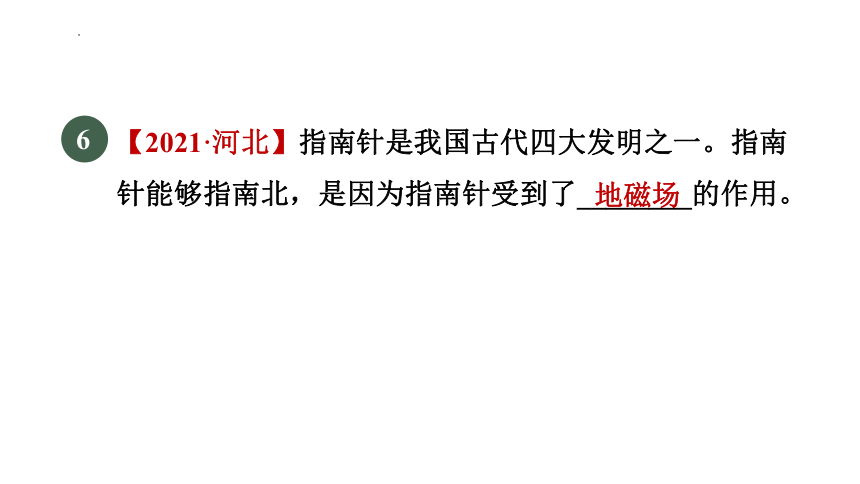

【2021·河北】指南针是我国古代四大发明之一。指南针能够指南北，是因为指南针受到了________的作用。
6
地磁场

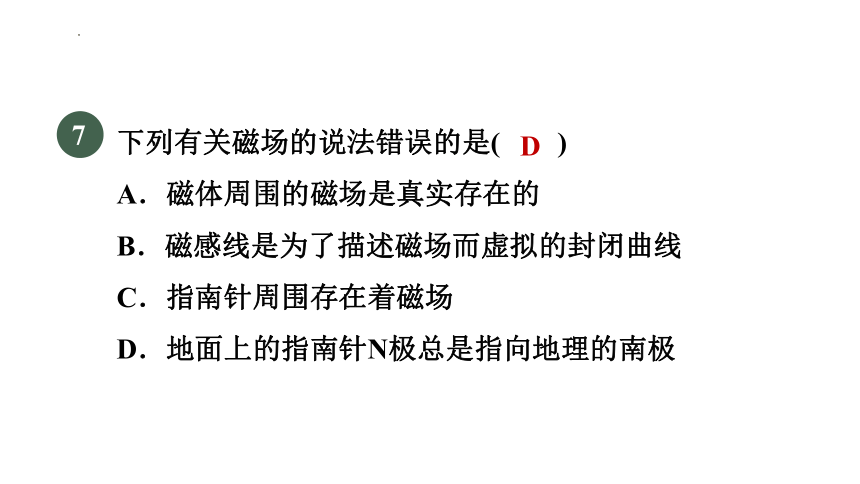

下列有关磁场的说法错误的是(　　)
A．磁体周围的磁场是真实存在的
B．磁感线是为了描述磁场而虚拟的封闭曲线
C．指南针周围存在着磁场
D．地面上的指南针N极总是指向地理的南极
7
D

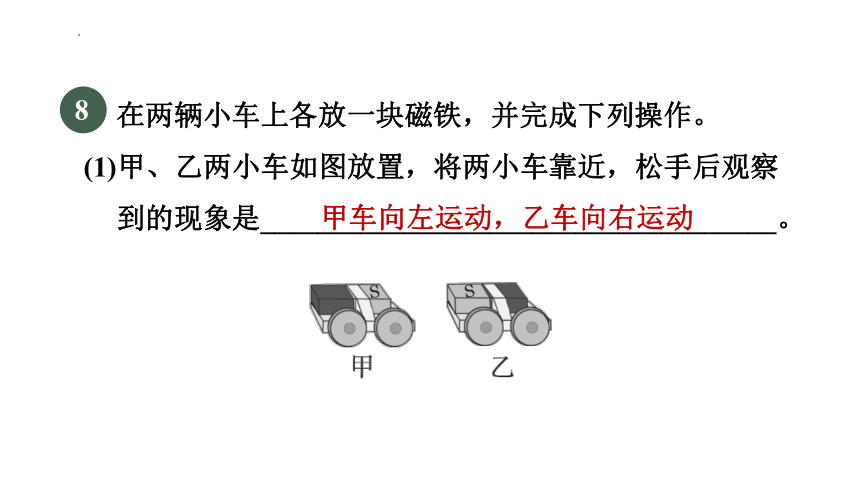

在两辆小车上各放一块磁铁，并完成下列操作。
(1)甲、乙两小车如图放置，将两小车靠近，松手后观察到的现象是____________________________________。
8
甲车向左运动，乙车向右运动
(2)将甲车上的磁铁N、S极互换，乙车上的磁铁不动，两小车相隔合适的距离，松手后出现的现象与(1)对比，说明力的作用效果与__________________有关。
力的方向
【2021·昆明】为了探究磁场，小华做了如下实验：
(1)在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁体上方，然后________玻璃板，观察铁屑的分布情况。铁屑在磁场中被________成一
个个小磁针，从而在磁场中有序地
排列起来，如图甲所示。
9
轻敲
磁化
(2)再在玻璃板上放一些小磁针，小磁针静止时的情况如图乙所示，黑色一端表示磁体的N极，某点小磁针________极所指的方向就是该点的________方向。
N
磁场
(3)人们仿照铁屑在磁场中排列的情况和小磁针N极的指向画出一些带箭头的曲线来形象、直观地描述磁场，物理学中把这样的曲线叫做________。
磁感线
【2020·台州】磁控防盗装置内装有干簧管(如图甲)。干簧管由两个软铁片和玻璃管组成，软铁片的触点在弹力的作用下处于断开状态。
提升训练
10
当磁体靠近干簧管时，软铁片触点状态会发生变化。把条形磁体分别放置在乙图中的Ⅰ、Ⅱ、Ⅲ三个位置时，触点的开合状态和软铁片的极性情况如表。
磁体位置 竖直放置并靠近 水平放置
并靠近
Ⅰ Ⅱ Ⅲ Ⅳ
触点状态 闭合 断开 闭合 ？
软铁片的 极性情况
(1)铁片被磁化后，铁片与条形磁体相邻两端的磁极极性关系是________________。
互为异名磁极
(2)当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置)，干簧管触点状态为________。
闭合
(3)如图丙，门上磁控防盗装置内有一个竖直放置的干簧管，其内部简化电路如图丁，磁控防盗装置的工作原理是：夜间关上门，闭合开关S，启动防盗报警器，此时报警电铃不响；
当盗贼打开门时，干簧管远离磁体，电铃响起。图丁虚线框中四种磁体摆放方式能满足工作要求的有________(填图中的字母)。
ACD　
【2021·海南】如图所示，请用箭头标出A点的磁感线方向。
解：如图所示。
11
【2021·重庆】图中小磁针处于自由静止状态，请在括号内标上“N”或“S”。
解：如图所示。
12
【2021·吉林】如图所示，根据磁感线的方向，标出磁体a端的磁极和小磁针的S极。
13
解：如图所示。
【2021·怀化】如图为地磁场的示意图，请在括号内填上地磁场的磁极和小磁针右下端的磁极。(均填“N”或“S”)
14
解：如图所示。
再 见
