第4节 电动机
第二十章　电与磁
人教版·物理·九年级全一册
【2021·昆明】在“探究电动机为什么会转动”的实验中：
(1)我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中，那么通电导体周围也存在________，磁体会对通电导体产生力的作用吗？
1
磁场
基础训练
(2)如图所示，将一根导体ab置于蹄形磁铁的两极之间，未闭合开关S前，导体________，闭合开关S后，导体________，说明磁场对________导体有力的作用。
静止
运动
通电

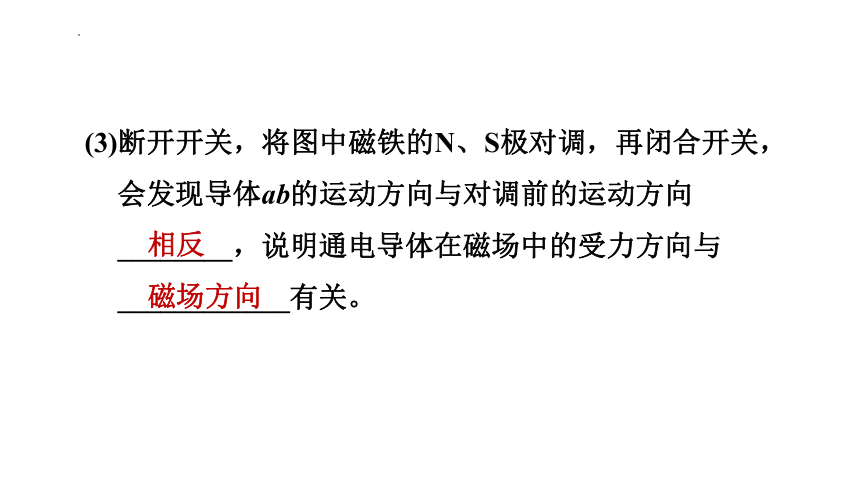

(3)断开开关，将图中磁铁的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与____________有关。
相反
磁场方向
(4)断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与____________有关。
相反
电流方向
在“通电导线在磁场中受到力”的实验中：
2
(1)我们是根据闭合开关后，放在磁场里的导线ab的__________来确定磁场对通电导线产生了力的作用；根据导线ab的____________来确定磁场对通电导线的力的方向。
(2)这一实验的结论是：通电导线在磁场中受力方向与________方向和________方向有关。
运动状态
运动方向
磁场
电流
(3)力是有大小的，如果还想进一步探究磁场对通电导线作用力的大小与什么因素有关，请提出一条你的猜想，并写出你猜想的依据。
猜想：磁场对通电导线作用力的大小与________有关。依据：_________________________________________
_____________________________________。
电流大小
电路电流越大，导线的运动速度就越大(或磁场
强度；磁场越强，导线的运动速度就越大)
通电导体在磁场中会受到磁场力的作用，其原因是(　　)　
A．磁场具有不允许电流存在的性质
B．磁场对电流总是具有排斥的作用
C．磁场与通电导体中电流所产生的磁场发生相互作用
D．这是一种客观现象，无原因可谈
3
C
【2021·嘉兴】电动机在现代生产、生活中有广泛的应用。如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到________，使线圈转动起来。某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就
能改变线圈中____________来实
现倒车。
4
力的作用
电流的方向
【2021·黄冈】如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜________(填“向左”“向右”或“左右往复”)运动。音圈之所以运动，是由于磁场对________有力的作用，此现象
中能量转化情况是
____________________。
5
左右往复
通电导体
电能转化为机械能
某机器的能量流向如图所示，则该机器可能是(　　)
A．电动机　
B．发电机
C．热机　
D．电热水器
6
A
【2021·苏州】关于电动自行车，下列说法不正确的是(　　)
A．废旧电瓶会污染环境，不可随意处置
B．电流具有热效应，长时间充电有火灾隐患
C．车上装有电动机，其工作原理是电磁感应
D．要使车加速前进，可增大通过电动机的电流
7
C
在实验课上，某同学想观察直流电动机模型的工作情况，于是将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻碰了一下线圈之后，线圈开始正常转动，你能帮他分析一下原因吗(　　)
A．线圈中的电流太小
B．电源电压太低
C．铜环与电刷接触不良
D．线圈刚好在平衡位置
8
D
【2021·凉山州】扬声器与________的工作原理相同。由于通过线圈的电流是________的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
9
电动机
变化
提升训练
【2021·赤峰】如图是某灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连。当线圈中有电流通过时，线圈会转动，原因是______________________；若改变线圈中的电流方向，指针
的偏转方向将________(填“改
变”或“不改变”)。
通电线圈在磁场中受力
改变
10
【2021·无锡】用如图所示的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，要使AB通电后向左运动，下列做法中可行的是(　　)
A．仅换用磁性更强的磁体
B．仅增加AB中的电流强度
C．仅将磁体的N、S极对调
D．仅将铝棒AB换成铜棒
C
11
【2020·徐州】如图所示，铝棒用导线悬挂在磁体两极之间，通电后铝棒向左侧摆动，这是因为受到了________对它的作用力；若改变电流
方向，通电后铝棒将向________侧摆
动；若铝棒中的电流变大，铝棒的摆
动幅度将变________。
磁场
右
大
12
