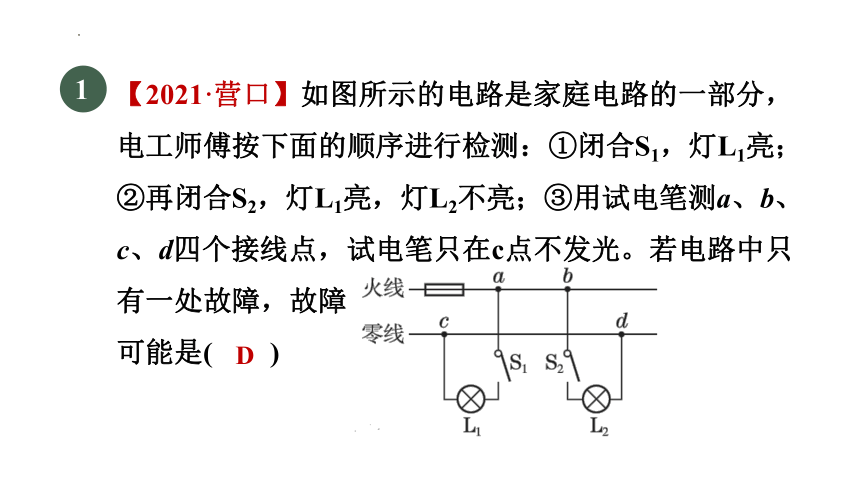

【2021·营口】如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障
可能是(　　)
1
D

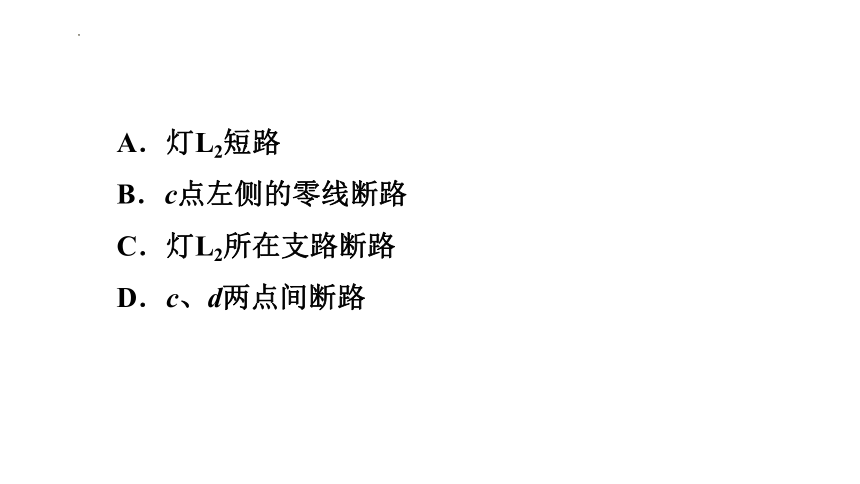

A．灯L2短路
B．c点左侧的零线断路
C．灯L2所在支路断路
D．c、d两点间断路

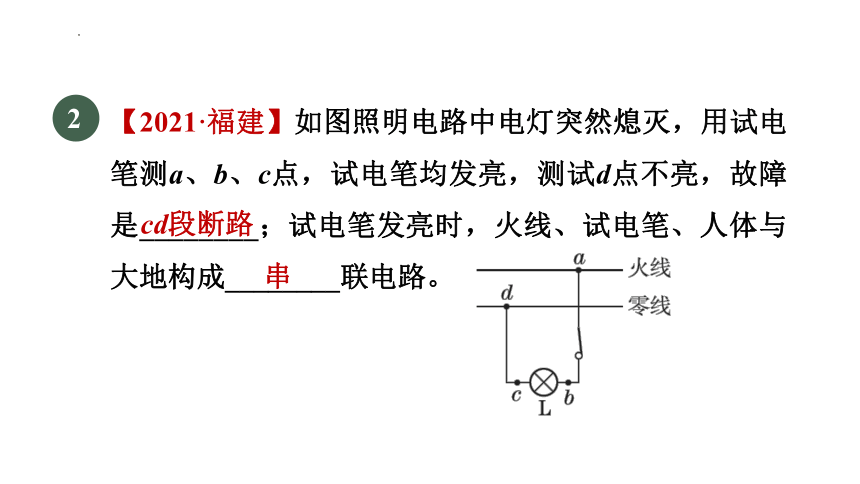

【2021·福建】如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是________；试电笔发亮时，火线、试电笔、人体与大地构成________联电路。
2
cd段断路
串

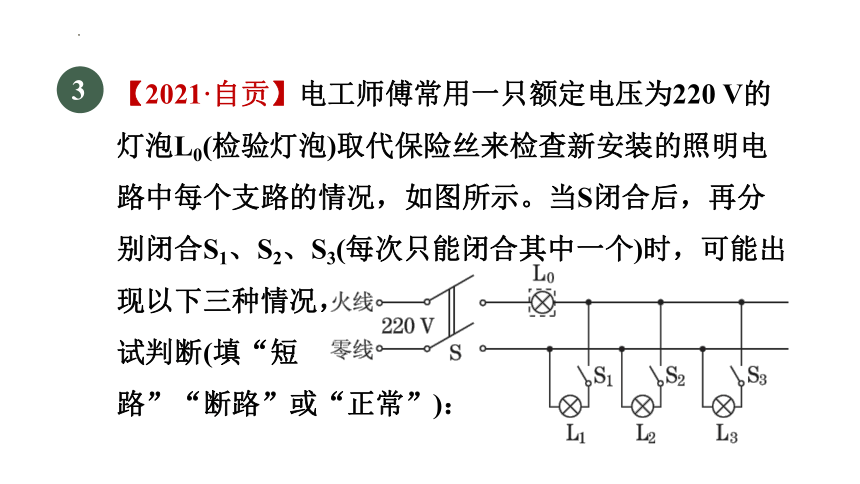

【2021·自贡】电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中一个)时，可能出现以下三种情况，
试判断(填“短
路”“断路”或“正常”)：
3

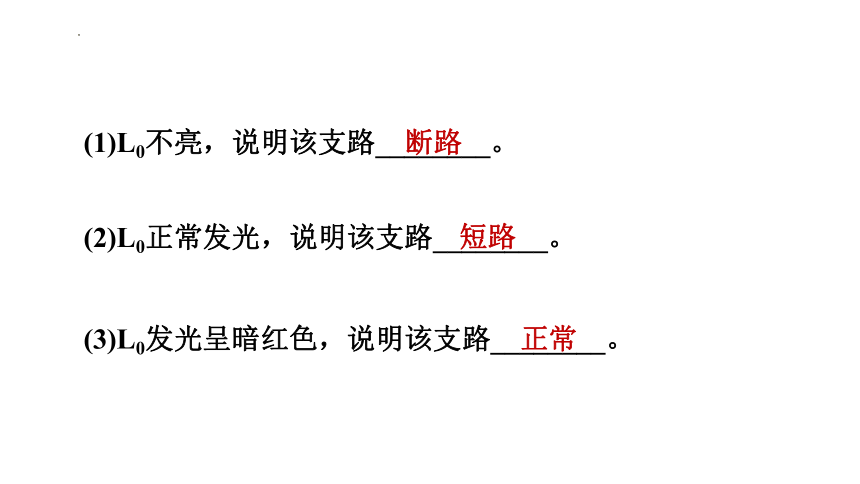

(1)L0不亮，说明该支路________。
断路
(2)L0正常发光，说明该支路________。
短路
(3)L0发光呈暗红色，说明该支路________。
正常

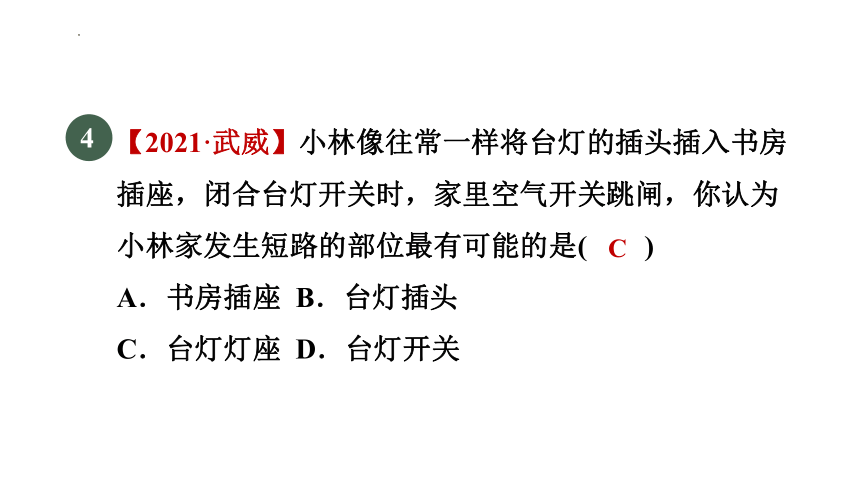

【2021·武威】小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是(　　)
A．书房插座 B．台灯插头
C．台灯灯座 D．台灯开关
4
C

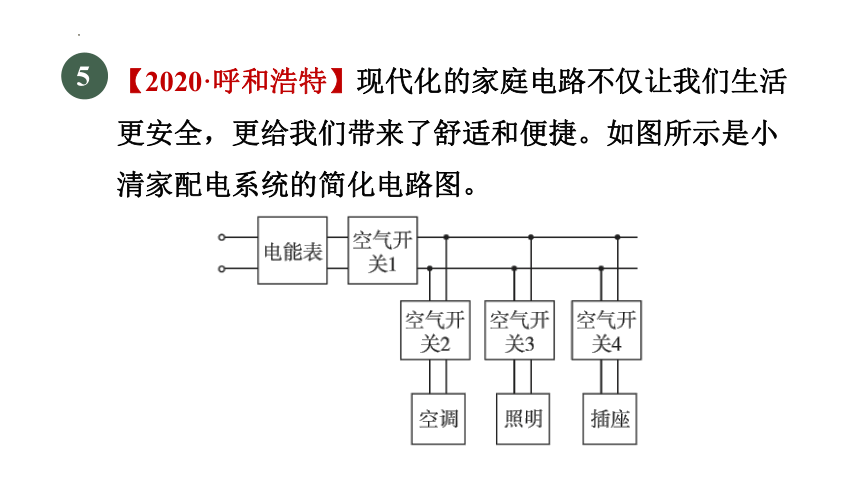

【2020·呼和浩特】现代化的家庭电路不仅让我们生活更安全，更给我们带来了舒适和便捷。如图所示是小清家配电系统的简化电路图。
5

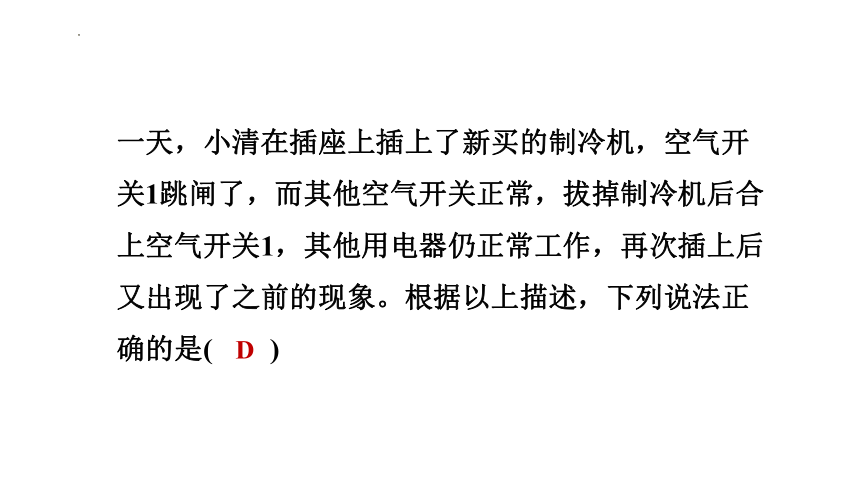

一天，小清在插座上插上了新买的制冷机，空气开关1跳闸了，而其他空气开关正常，拔掉制冷机后合上空气开关1，其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是(　　)
D
A．插座出现了短路现象
B．空气开关2或者空气开关3可能被短路
C．空气开关4可能断路
D．空气开关4允许通过的最大电流可能远大于空气开关1允许通过的最大电流
如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图。
6
解：如图所示。
【2021·泰安】请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。
7
解：如图所示。
【2021·云南】如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。
8
解：如图所示。
【2021·南京】如图中，将插座和控制插座的开关正确接入家庭电路中。
9
解：如图所示。
【2021·鞍山】如图所示，两灯泡的额定电压均为220 V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。
10
解：如图所示。
请将如图所示的电水壶的三条接线按照安全用电的原则连接到插头上。
11
解：如图所示。
【2021·广东】如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
12
解：如图所示。
【2021·锦州】现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。
13
解：如图所示。
