第4章 电与电路 提升练习 华东师大版科学八年级下册（含答案）

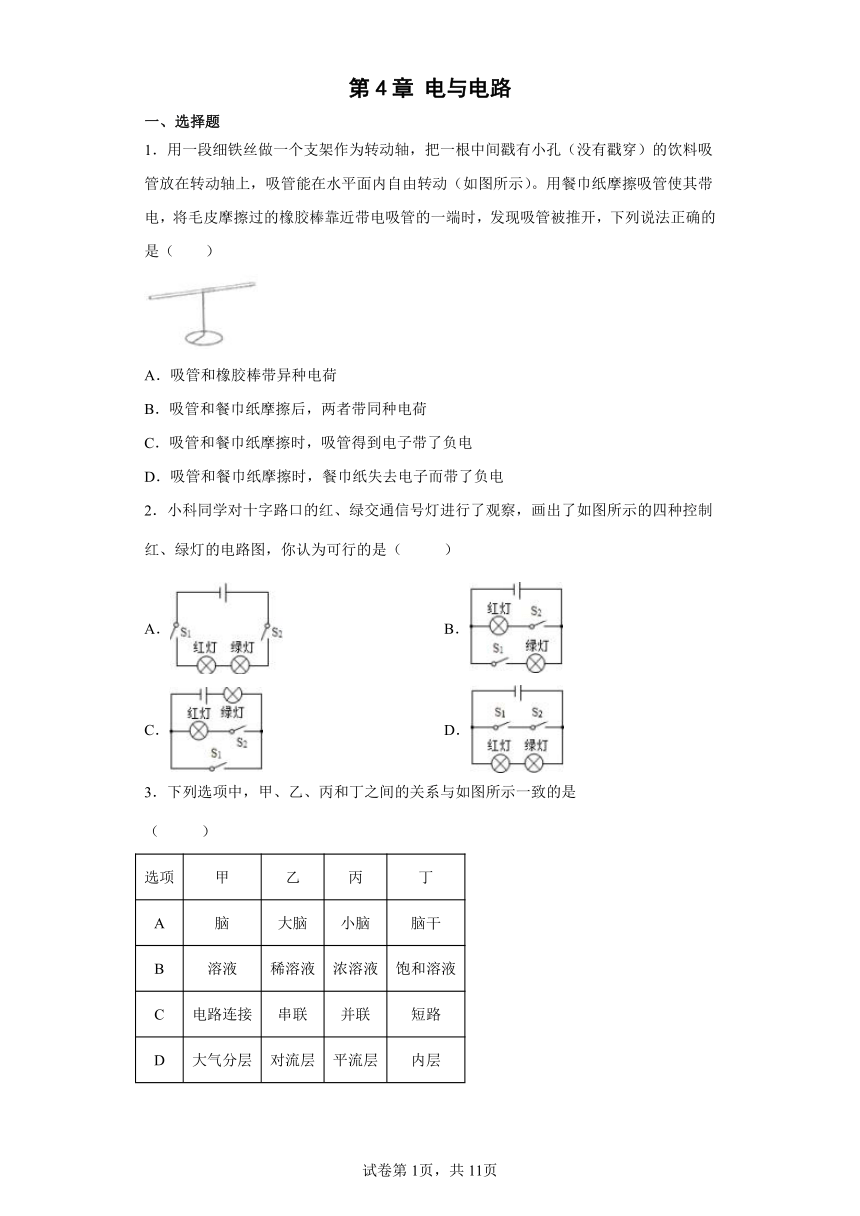

电与电路
一、选择题
1．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将毛皮摩擦过的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（　　）
A．吸管和橡胶棒带异种电荷
B．吸管和餐巾纸摩擦后，两者带同种电荷
C．吸管和餐巾纸摩擦时，吸管得到电子带了负电
D．吸管和餐巾纸摩擦时，餐巾纸失去电子而带了负电
2．小科同学对十字路口的红、绿交通信号灯进行了观察，画出了如图所示的四种控制红、绿灯的电路图，你认为可行的是（ ）
A． B．
C． D．
3．下列选项中，甲、乙、丙和丁之间的关系与如图所示一致的是（ ）
选项 甲 乙 丙 丁
A 脑 大脑 小脑 脑干
B 溶液 稀溶液 浓溶液 饱和溶液
C 电路连接 串联 并联 短路
D 大气分层 对流层 平流层 内层
A．A B．B C．C D．D

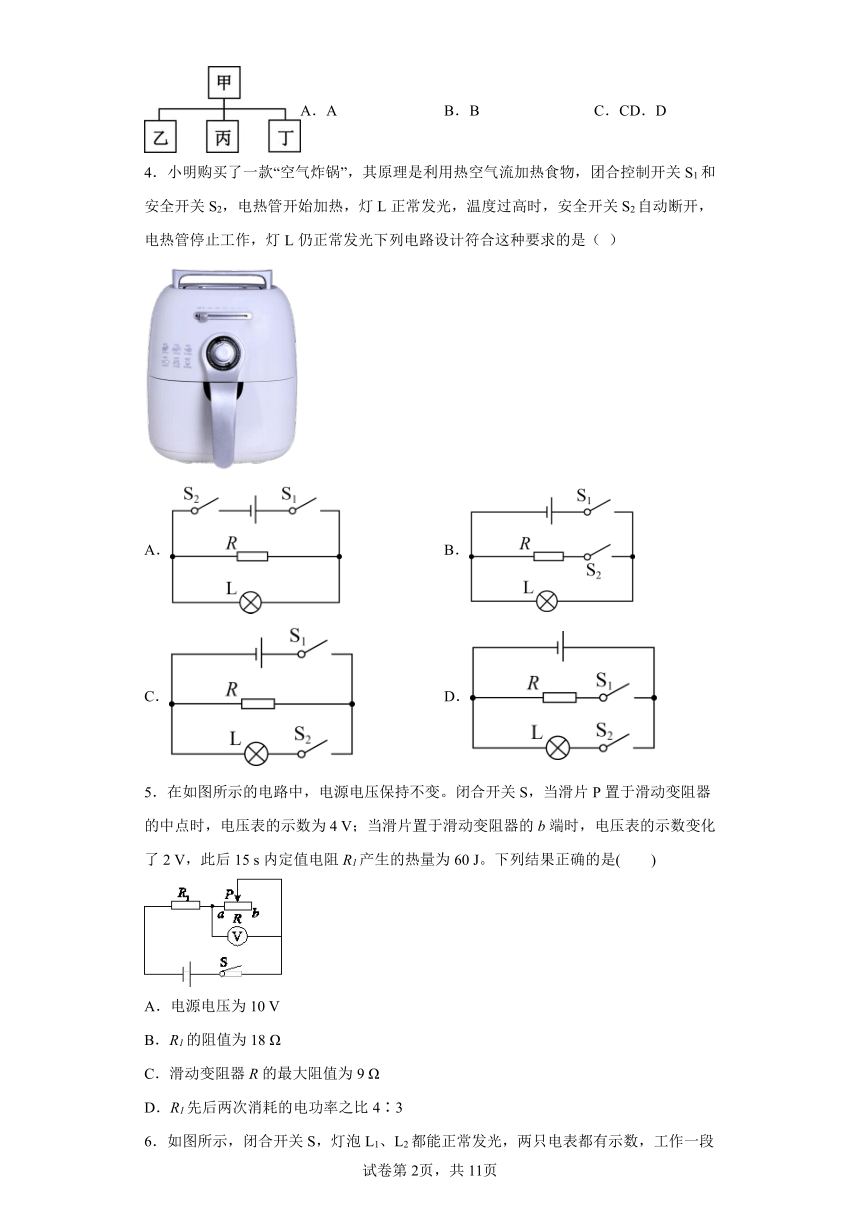

4．小明购买了一款“空气炸锅”，其原理是利用热空气流加热食物，团合控制开关S1和安全开关S2，电热管开始加热，灯L正常发光，温度过高时，安全开关S2自动断开，电热管停止工作，灯L仍正常发光下列电路设计符合这种要求的是（ ）
A． B．
C． D．
5．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4 V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2 V，此后15 s内定值电阻R1产生的热量为60 J。下列结果正确的是(　　)
A．电源电压为10 V
B．R1的阻值为18 Ω
C．滑动变阻器R的最大阻值为9 Ω
D．R1先后两次消耗的电功率之比4∶3

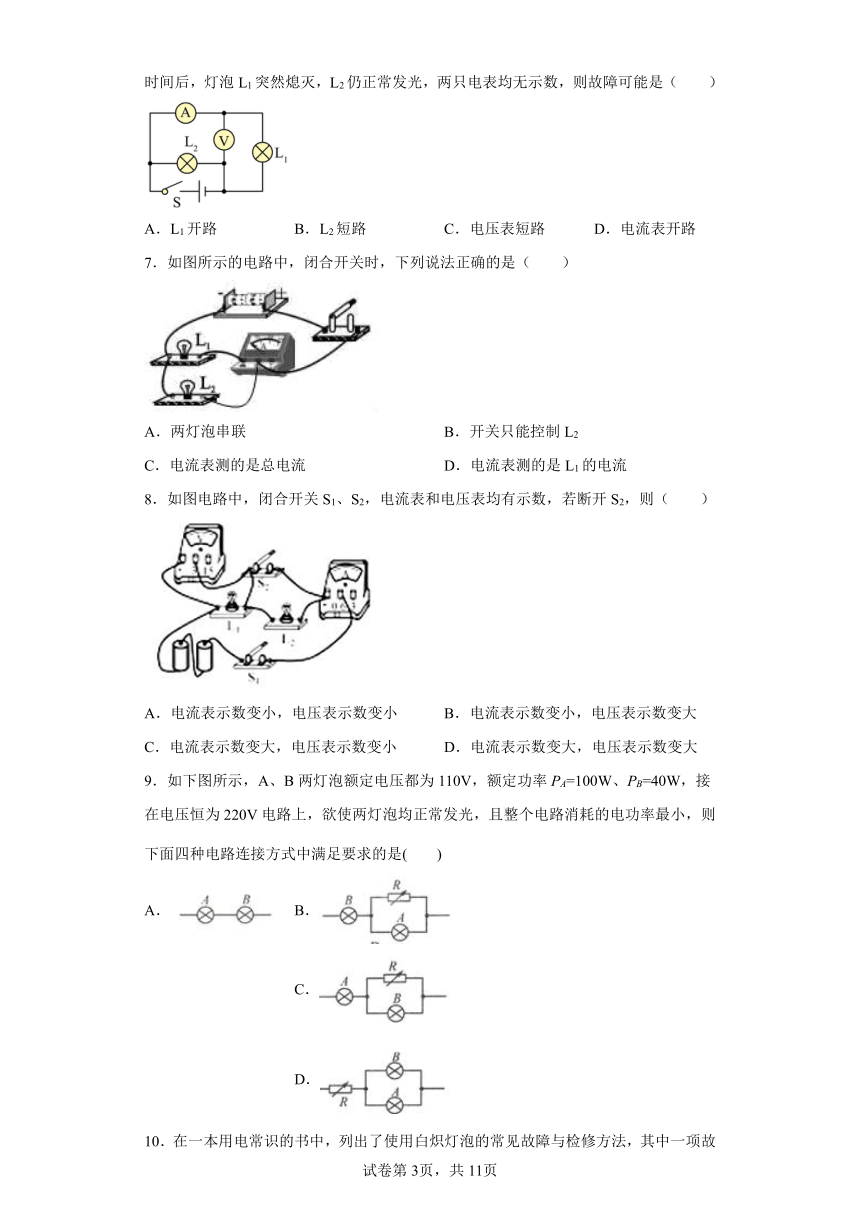

6．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍正常发光，两只电表均无示数，则故障可能是（　　）
A．L1开路 B．L2短路 C．电压表短路 D．电流表开路
7．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯泡串联 B．开关只能控制L2
C．电流表测的是总电流 D．电流表测的是L1的电流
8．如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（　　）
A．电流表示数变小，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小 D．电流表示数变大，电压表示数变大
9．如下图所示，A、B两灯泡额定电压都为110V，额定功率PA=100W、PB=40W，接在电压恒为220V电路上，欲使两灯泡均正常发光，且整个电路消耗的电功率最小，则下面四种电路连接方式中满足要求的是( )
A． B． C． D．
10．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如表。从电路的组成来看，上述故障现象的原因可以概括成（　　）
故障现象 可能原因 检修方法
灯泡不亮 灯泡的灯丝断了 换新灯泡
灯头内的电线断了 连接好
灯头、开关等处的接线松动 检查加固
A．开路 B．短路 C．通路 D．开路或短路

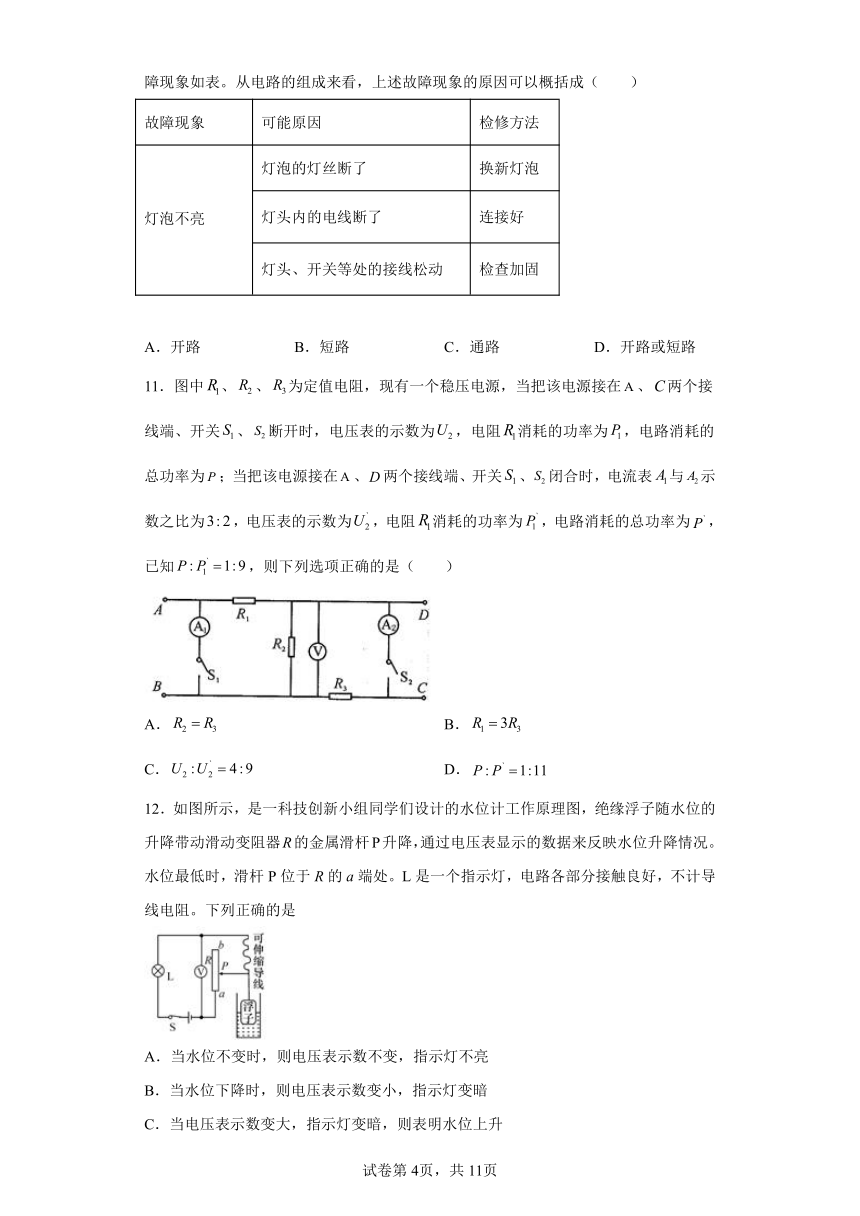

11．图中、、为定值电阻，现有一个稳压电源，当把该电源接在、两个接线端、开关、断开时，电压表的示数为，电阻消耗的功率为，电路消耗的总功率为；当把该电源接在、两个接线端、开关、闭合时，电流表与示数之比为，电压表的示数为，电阻消耗的功率为，电路消耗的总功率为，已知，则下列选项正确的是（ ）
A． B．
C． D．
12．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反映水位升降情况。水位最低时，滑杆P位于R的a端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列正确的是
A．当水位不变时，则电压表示数不变，指示灯不亮
B．当水位下降时，则电压表示数变小，指示灯变暗
C．当电压表示数变大，指示灯变暗，则表明水位上升
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线

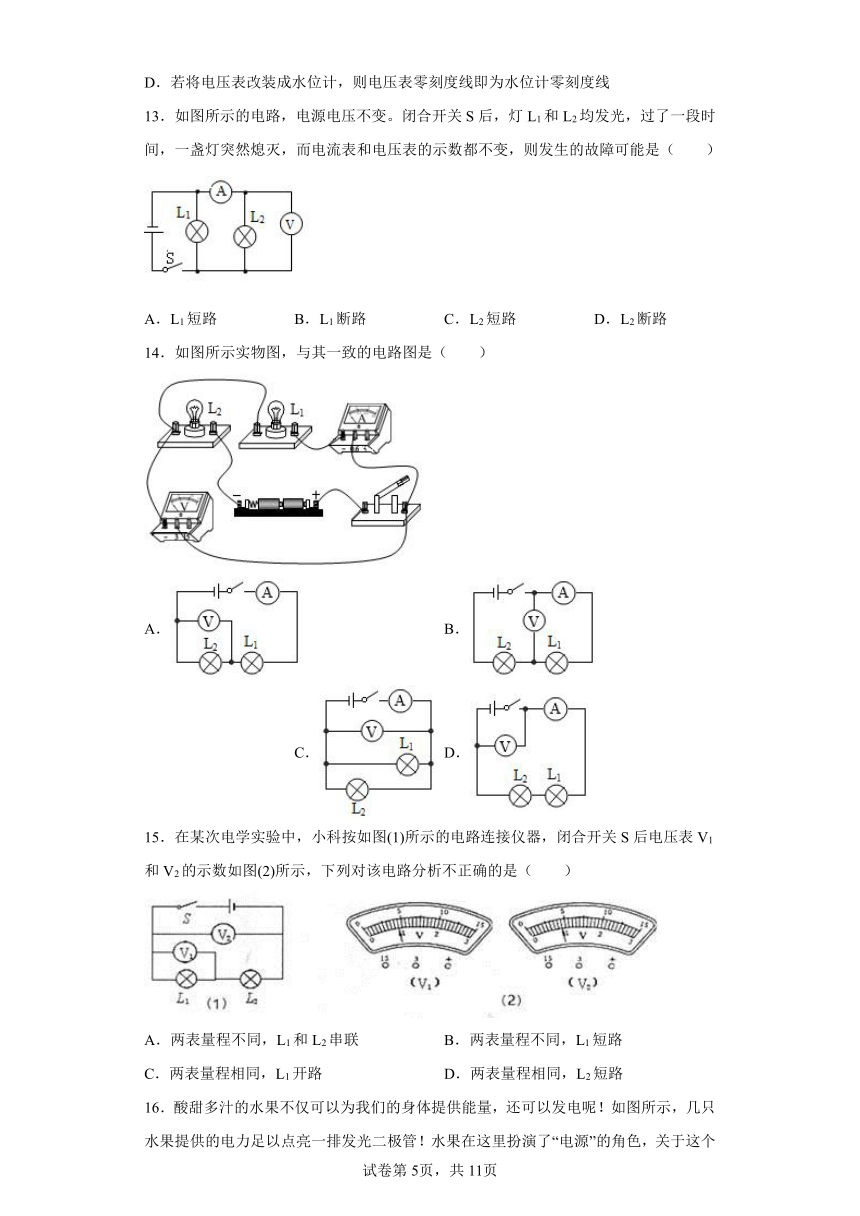

13．如图所示的电路，电源电压不变。闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
14．如图所示实物图，与其一致的电路图是（　　）
A． B． C． D．
15．在某次电学实验中，小科按如图(1)所示的电路连接仪器，闭合开关S后电压表V1和V2的示数如图(2)所示，下列对该电路分析不正确的是（　　）
A．两表量程不同，L1和L2串联 B．两表量程不同，L1短路
C．两表量程相同，L1开路 D．两表量程相同，L2短路
16．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（　　）
A．水果的作用是给电路提供电压 B．当电路闭合时电荷在发生定向移动
C．当电路断开后水果电池两端电压为零 D．把水果串联起来可以提高电压
17．以下对欧姆定律的认识，其中正确的是（　　）
A．欧姆定律揭示了导体的电阻与导体两端电压、通过导体的电流有关
B．同一导体，它两端电压越大，通过它的电流也越大
C．当加在导体两端的电压改变时，电压与电流的比值也随之改变
D．根据欧姆定律的变形公式可知：导体的的电阻随电压和电流的变化而变化
18．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数。过了一会儿，其中一盏灯突然变亮，电压表示数变大。则故障原因是（　　）
A．灯L2短路 B．灯L1短路
C．灯L2断路 D．灯L1断路
19．某宿舍楼一单元的几家住户为增强安全感，在单元楼梯口安装了防盗门，如图所示为单元防盗门门锁的原理图。各家住户都安有一个控制开关S，用来控制门锁，图中只画出了其中一家住户的控制开关。该门锁的工作过程是：楼上的人闭合控制开关S．门锁上通电后的电磁铁吸引卡入右侧门上门扣中的衔铁，衔铁脱离门扣，门可打开，关于该门锁，下列说法中正确的是（　　）
①闭合开关后，电磁铁的右端为S极
②该单元的各住户控制门锁的开关是串联的
③闭合开关后，电磁铁的右端为N极
④该单元的各住户控制门锁的开关是并联的
A．①② B．①④ C．②③ D．③④
20．如图所示电路，开关变化时，对R和L的连接方式叙述正确的是（　　）
A．S1闭合、S2断开，R和L并联 B．S1、S2均闭合，R和L并联
C．S1闭合、S2断开，R和L串联 D．S1、S2均闭合，R和L串联
二、填空题
21．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.5A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是_____Ω，小灯泡的电阻是_____Ω，滑片P向右移动的过程中灯泡亮度_____(选填“变亮”、“不变”或“变暗”)。
22．通常，通过人体的电流超过30毫安时就会有生命危险，若潮湿时人双手间的电阻为800欧，此时的安全电压不高于______。如图是小红手拿测电笔检测电路的示意图，其中正确的是图______。
23．在图所示的电路中，闭合开关S，灯L不亮，电压表示数为6V，已知电路中的电源电压恒定。
（1）发生上述现象的原因：可能是电阻R_____，也可能是电灯L_____．
（2）为进一步确定原因，现将一个电流表串联在该电路中．闭合开关S，若电流表有示数，说明上述现象产生的原因是_____；若电流表无示数，说明上述现象产生的原因是_____．
（3）某同学准备用一根导线并联在电阻R两端，根据灯泡能否发光进一步确定原因，此操作方案存在的安全隐患是：_____．
24．在实验操作中考测试训练中，小金用如图甲电路进行“测量小灯泡的电功率”的实验，已知小灯泡的额定电压为2.5V，正常工作时的电阻约为10Ω。现有如下器材：电流表、电压表（量程只有0~3V）、开关、电压恒为6V的直流电源各一个，规格分别为“10Ω 1A”、“15Ω 2A”和“50Ω 0.5A”的滑动变阻器各一个，导线若干。
实验序号 U（V） I（A） P（W）
1 3.0 0.32
2 2.5
3 2.0
小金按图甲所示的电路图连接好电路后，闭合开关，发现电压表示数为3.0V，于是她就记录下电流表的示数（见表格），之后再移动滑动变阻器的滑片，依次测量电压表示数为2.5V和2.0V时的电流。其中当灯泡正常发光时，电流表示数如图乙所示。接着小金继续移动变阻器的滑片至某一位置时，发现小灯泡不亮，但是电压表和电流表均有示数且不损坏。
（1）请用黑色笔代替导线将小金的电路连接完整___________；
（2）小灯泡的额定功率为___________W。小金选用所的滑动变阻器是___________。
（3）小金的实验操作过程有何不当之处：___________。
（4）上述过程中出现小灯泡不亮的原因可能是___________。
A．小灯泡灯丝烧断 B．小灯泡短路 C．滑动变阻器阻值过大
三、简答题
25．如图所示电路中，滑动变阻器的滑片P由A滑向B时，灯泡的亮度如何变化？什么位置时灯泡最亮？
26．“黑匣子”是飞行记录仪的俗称，也是空难事故后查找事故原因的主要线索来源，所以“黑匣子”的寻找工作始终是人们关注的焦点。某次空难事故中，“黑匣子”掉落在海中，为了尽快将它打捞上来，专家们用声纳技术在失事海域进行了探测。请根据所学知识完成下列问题。
（1）在寻找“黑匣子”的过程中，测量船在海面竖直向海底发出波速为1450米/秒的超声波，并测得超声波从发射到反射回海面经历的时间为0.04秒，则该海域的深度为多少？
（2）该次机载“黑匣子”规格是长30厘米、宽20厘米、高12厘米，质量约为10千克。当潜水员触摸到“黑匣子”时，发现它几乎已经完全陷入海底淤泥中，仅有一面（12厘米厘米）露出淤泥面，则此时“黑匣子”受到的浮力是多大？（海水的密度为千克/米）
（3）清除淤泥后，潜水员将其托在手中匀速上浮了10米，在此过程中，他对“黑匣子”所做的功为多少？
（4）由于海水渗透等原因可能造成“黑匣子”中自带电表指针异常或不能准确测量等故障，出水后，技术人员需要对“黑匣子”中的电表进行检测，从而判定能否继续使用。需检测部分电路由定值电阻和电压表组成，如图中虚线框内所示。根据技术资料得知，为5欧姆且不受外界环境影响而改变。他们用标准电流表、滑动变阻器和某一恒定电压的电源组成如图电路，连接好电路后，闭合开关S，发现电流表的示数为0.24A，此时电压表的示数为1.3V；移动滑片P后，当电流表的示数变为0.5A时，电压表示数变为2.6V。请分析该电压表能否继续使用。
四、探究题
27．如图表示的是灯泡的I U图线，通过作图分析：
(1)上述三个相同灯泡接成如图甲所示电路时，电源电压为12V，每个灯泡的电阻为多少 ___
(2)若接成如乙图所示电路时,=20Ω，电源电压为8V，灯泡的电阻为多少 ______
28．小颜利用图甲电路研究电流与电压的关系，其中滑动变阻最大阻值为500欧，定值电阻R0阻值为10欧。闭合开关，当滑片从最右端慢慢向左移动时，发现最初电压表指针几乎不动，直到接近左端时电压表指针才开始有所偏转，继续左移，指针偏转角度迅速变大，即该滑动变阻器引起电压表发生明显变化的调节区间很小。本实验中，要使滑片每移动一段距离，都能引起电压表示数较为明显的变化，应选择怎样的滑动变阻器？小颜用不同的电阻丝代替滑动变阻器，利用图乙进行如下实验：
①取3条长都为100厘米的粗细均匀电阻丝A、B、C，阻值分别为1欧、20欧、400欧；
②将电阻丝A接入图乙电路，闭合开关，滑片P从最右端移到最左端，记录电压表示数U随滑片移动长度x变化的相关数据，多次测量；
③分别用电阻丝B、C代替A，重复步骤②；
④处理相关数据，获得电压表示数U随移动长度x变化的关系如图丙。
(1)图甲实验中，闭合开关，当滑动变阻器滑片处于最左端时，导线a与接线柱M处的连接意外断开，此时示数为零的电表是______。
(2)分析图丙，实验过程中电压表示数变化范围与电阻丝阻值的关系是_________。
(3)若利用图乙研究通过R0的电流与其两端电压的关系，在A、B、C三条电阻丝中，你认为选择哪一条电阻丝最合适并说明理由。_______________________________。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．B
3．A
4．B
5．C
6．D
7．D
8．A
9．C
10．A
11．C
12．C
13．B
14．B
15．B
16．C
17．B
18．B
19．B
20．B
21． 14 6 不变
22． 24V 甲
23． R断路 L短路 L短路 R断路 可能会导致电路短路
24． 0.75 50Ω；0.5A 闭合开关前，滑动变阻器没有调到阻值最大 C
25．（1）灯泡的亮度先变暗后变亮；（2）在A、B两点时，小灯泡最亮
26．(1) 29m；(2)0N；(3) 258.4J；(4)该电压表调零后能继续使用
27． 8Ω 6.67Ω
28． 电压表 电阻丝阻值越大，电压表示数变化范围越大 选择B电阻丝最合适：原因是电阻丝的滑片移动过程中，使用B电阻丝时，电压表示数始终能发生较明显的变化，且示数变化范围较大
答案第1页，共2页
答案第1页，共2页
