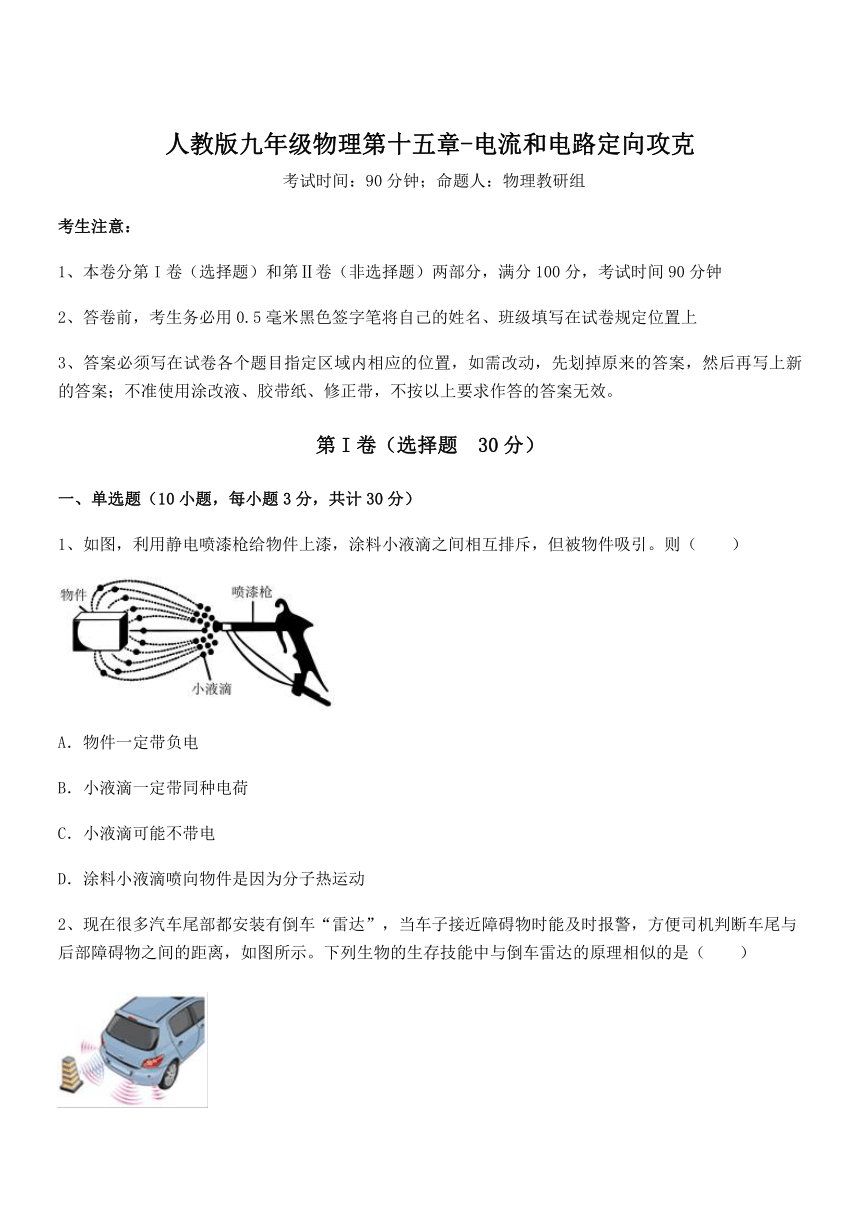

人教版九年级物理第十五章-电流和电路定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电
B．小液滴一定带同种电荷
C．小液滴可能不带电
D．涂料小液滴喷向物件是因为分子热运动
2、现在很多汽车尾部都安装有倒车“雷达”，当车子接近障碍物时能及时报警，方便司机判断车尾与后部障碍物之间的距离，如图所示。下列生物的生存技能中与倒车雷达的原理相似的是（　　）

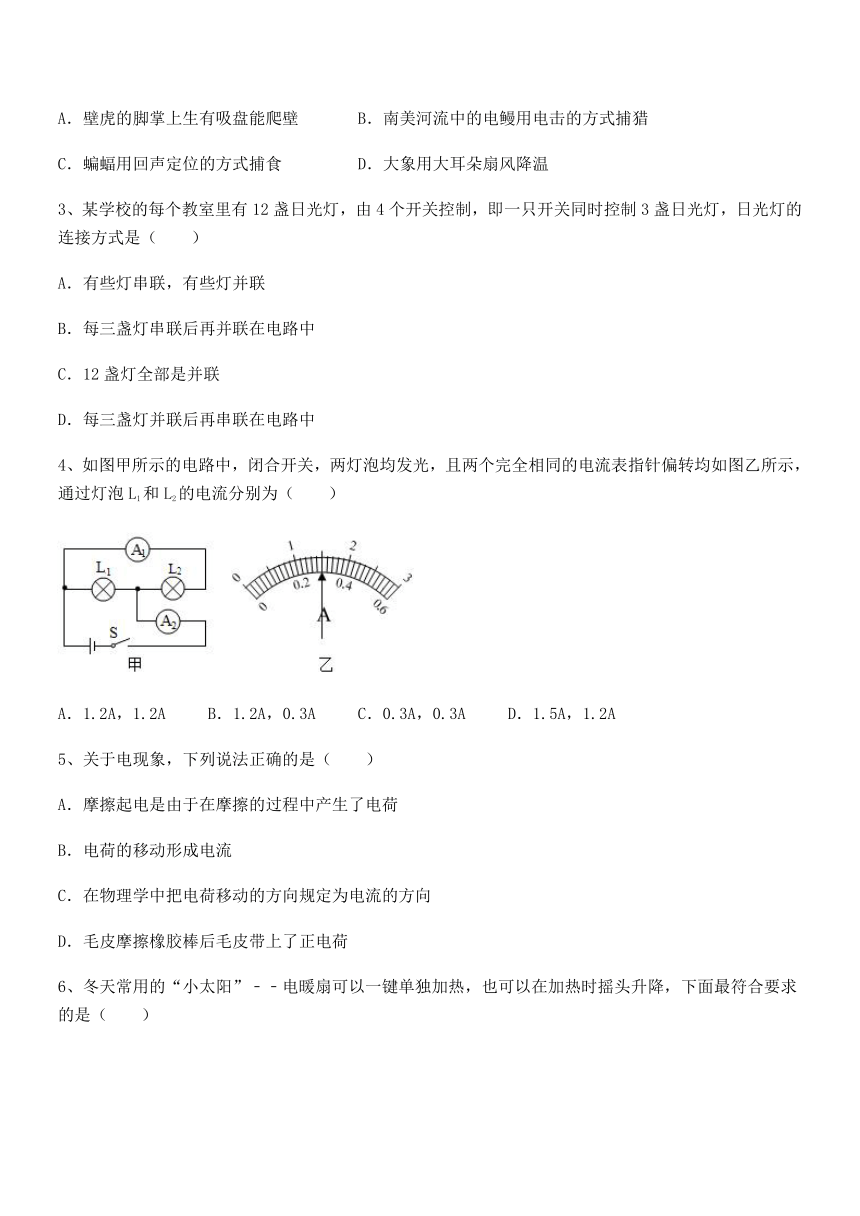

A．壁虎的脚掌上生有吸盘能爬壁 B．南美河流中的电鳗用电击的方式捕猎
C．蝙蝠用回声定位的方式捕食 D．大象用大耳朵扇风降温
3、某学校的每个教室里有12盏日光灯，由4个开关控制，即一只开关同时控制3盏日光灯，日光灯的连接方式是（　　）
A．有些灯串联，有些灯并联
B．每三盏灯串联后再并联在电路中
C．12盏灯全部是并联
D．每三盏灯并联后再串联在电路中
4、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A，1.2A B．1.2A，0.3A C．0.3A，0.3A D．1.5A，1.2A
5、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷

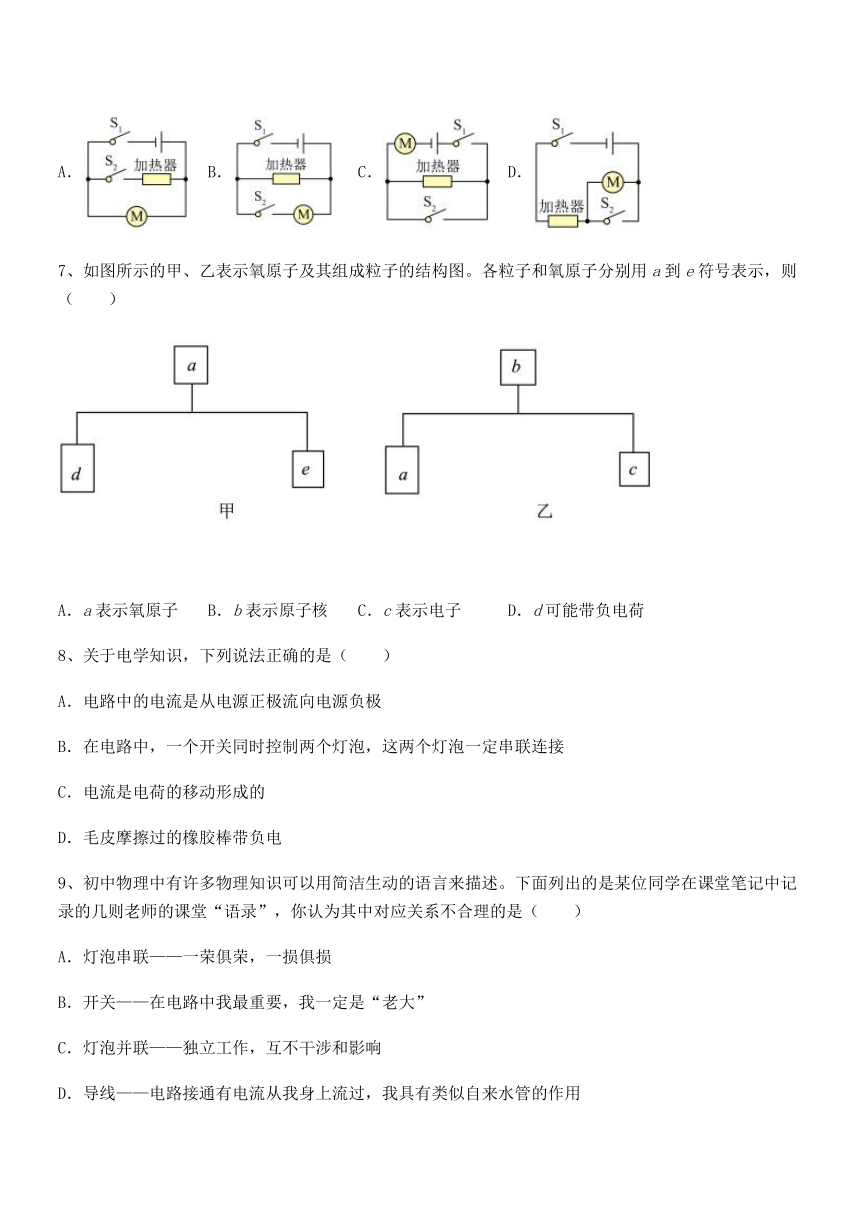

6、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．
7、如图所示的甲、乙表示氧原子及其组成粒子的结构图。各粒子和氧原子分别用a到e符号表示，则（　　）
A．a表示氧原子 B．b表示原子核 C．c表示电子 D．d可能带负电荷
8、关于电学知识，下列说法正确的是（　　）
A．电路中的电流是从电源正极流向电源负极
B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接
C．电流是电荷的移动形成的
D．毛皮摩擦过的橡胶棒带负电
9、初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用

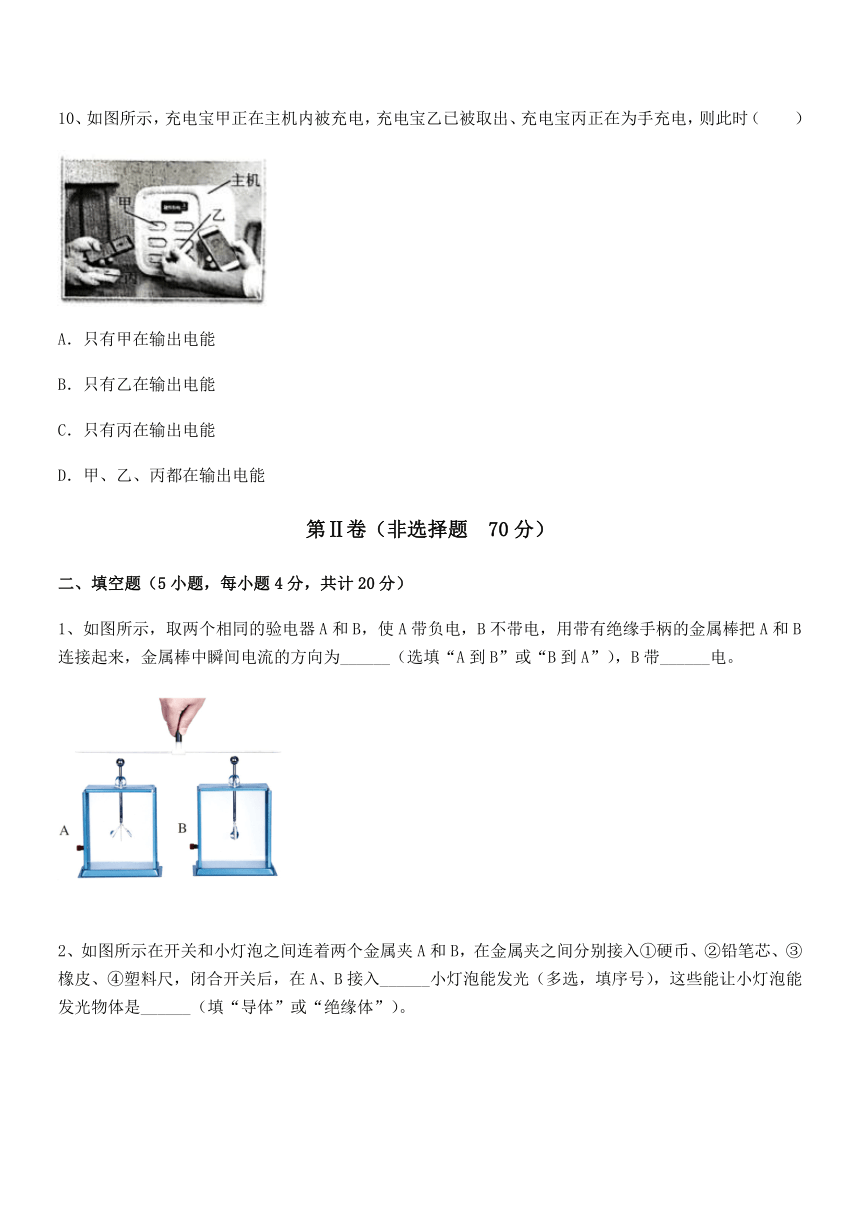

10、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，金属棒中瞬间电流的方向为______（选填“A到B”或“B到A”），B带______电。

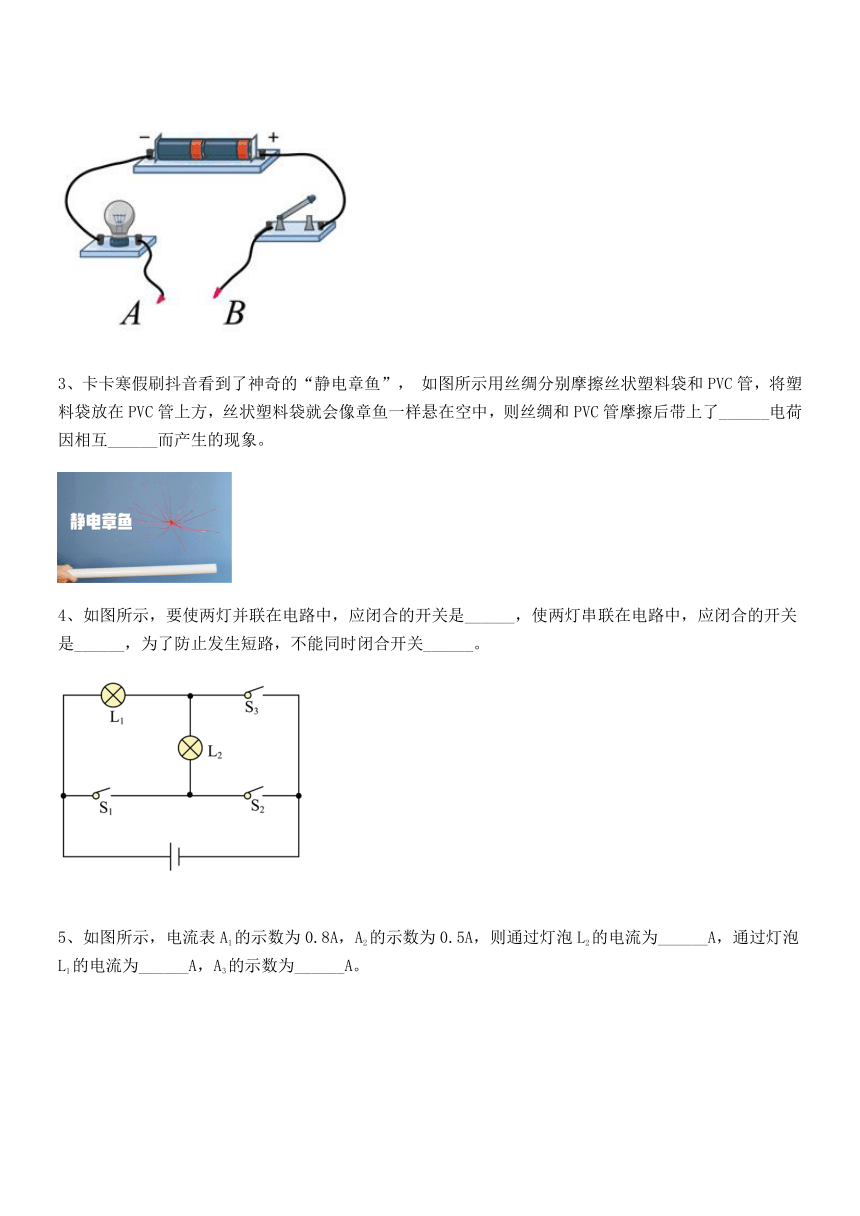

2、如图所示在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入①硬币、②铅笔芯、③橡皮、④塑料尺，闭合开关后，在A、B接入______小灯泡能发光（多选，填序号），这些能让小灯泡能发光物体是______（填“导体”或“绝缘体”）。
3、卡卡寒假刷抖音看到了神奇的“静电章鱼”， 如图所示用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中，则丝绸和PVC管摩擦后带上了______电荷因相互______而产生的现象。
4、如图所示，要使两灯并联在电路中，应闭合的开关是______，使两灯串联在电路中，应闭合的开关是______，为了防止发生短路，不能同时闭合开关______。
5、如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
三、计算题（5小题，每小题10分，共计50分）
1、如图甲所示电路中，电流表A1与A2指针指示的位置均为图乙，请求出通过灯L1和L2的电流各是多少？（提示：先判断出两个电流表的量程）
2、如图所示，是某个同学探究并联电路电流规律的电路，如下图两表指针在同一位置。求：
（1）电流表A1和A2示数；
（2）流过电阻R2的电流；
（3）干路电流。
3、如图是一个实验用玻璃箱中的电路图。进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。求：
（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？
（2）闭合S1、S2、S3，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？
4、如图所示，电流表有两个量程为0~0.6A和0~3A。开关闭合时，Al和A2的指针偏转角度相同，且此时通过Ll、L3的电流之比为1:9；当把灯泡Ll从电路中拆除时，发现A2的示数减少了0.24A，则通过Ll的电流为多少？通过L2的电流为多少？
5、如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
(1)电流表A的示数为多少？
(2)通过灯泡L2的电流为多少？
---------参考答案-----------
一、单选题
1、B
【解析】
【详解】
A．物体可以带正电也可以带负电，也可以不带电，故A不符合题意；
BC．小液体之间相互排斥，同种电荷相互排斥异种电荷相互吸引，故B符合题意；C不符合题意；
D．液滴不是分子，故D不符合题意。
故选D。
2、C
【解析】
【详解】
倒车雷达，即倒车防撞雷达，它能以声音或更为直观的显示告知司机车辆周围是否有障碍物，倒车时，利用超声波原理，由装置在车尾保险杠上的探头发送超声波撞击障碍物后反射此声波，计算出车体与障碍物间的实际距离，然后，提示给司机，使停车或倒车更容易、更安全，所以说倒车雷达应用了回声定位的原理。
A．壁虎的脚掌上生有吸盘是利用了大气压强，故A不符合题意；
B．南美河流中的电鳗用电击的方式捕猎是因为水是导体，故B不符合题意；
C．倒车雷达应用了回声定位的原理，这与蝙蝠用回声定位捕食的本领相似，C符合题意；
D．大象用大耳朵扇风降温是为了加快空气流速，加快汗液蒸发，蒸发吸热，可以起到降温的效果，故D不符合题意。
故选C。
3、C
【解析】
【详解】
一只开关同时控制3盏日光灯，由生活经验可知，若一盏日光灯损坏而不亮时，其余两盏灯仍可以发光，说明这三盏日光灯在工作时是互不影响的，所以它们之间一定是并联的，且开关接在三盏灯的干路中；同理可知，剩余的开关和日光灯与前面相同，故而12盏灯全部是并联，4个开关分别在干路上，故C正确，C符合题意。
故选C。
4、B
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表的量程为0～3A，分度值为0.1A，示数1.5A；L2支路电流表的量程为0～0.6A，分度值为0.02A，示数0.3A，则灯L1中的电流
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A
故B符合题意，ACD不符合题意。
故选B。
5、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
6、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
7、C
【解析】
【详解】
如图乙所示，b可以分成a、c，a又可以分成d、e，故b是原子，原子分成原子核和核外电子，原子核又分为质子和中子，故a表示原子核，c表示核外电子，质子带正电，中子不带电，故ABD不符合题意；C符合题意。
故选C。
8、D
【解析】
【详解】
A．在电源的外部，电路中电流方向是从电源的正极流出，经过用电器流向电源的负极，在电源的内部，电流总是从电源负极流向电源正极，故A错误；
B．串联电路中的开关控制整个电路；并联电路中，干路的开关控制整个电路，因此一个开关同时控制两个灯泡，则两灯泡可能串联，也可能并联，故B错误；
C．电流是电荷的定向移动形成的，故C错误；
D．毛皮摩擦过的橡胶棒带负电，是因为橡胶棒原子核的束缚本领强而得到了电子，故D正确。
故选D。
9、B
【解析】
【详解】
A．灯泡串联，灯泡之间相互影响，一荣俱荣，一损俱损，对应关系合理，故A不符合题意；
B．电路由电源、用电器、开关和导线组成，电源提供电能，用电器消耗电能，导线输送电能，开关控制电路，每一个元件都很重要，对应关系不合理，故B符合题意；
C．灯泡并联，灯泡之间互不影响，互不干涉，对应关系合理，故C不符合题意；
D．导线在电路中有输送电流的作用，和水管输送水类似，对应关系合理，故D不符合题意。
故选B。
10、C
【解析】
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
二、填空题
1、B到A 负
【详解】
[1][2]A带负电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，则自由电子由A到B，自由电子的定向移动方向与电流方向相反，故电流方向由B到A，电子由A转移到B，使B带上负电。
2、①② 导体
【详解】
[1][2]硬币和铅笔芯是导体，橡皮和塑料尺是绝缘体，所以提供的材料中硬币和铅笔芯接入后小灯泡能发光。
3、同种 排斥
【详解】
[1][2]用丝绸分别摩擦丝状塑料袋和PVC管，丝状塑料袋和PVC管由于摩擦而带电，丝状塑料袋就会像章鱼一样悬在空中，说明丝状塑料袋与PVC管相互排斥，故它们带着的是同种电荷，由于同种电荷相互排斥而产生图中的现象。
4、S1、S3 S2 S1、S2
【详解】
[1]要使两灯泡并联，电流从电源正极开始分支，一路经过S2、L2，另一支经过L1，然后两支路汇合共同经过S3回到电源负极，因此应闭合开关S1、S3。
[2]要使两灯泡串联，电流从电源正极依次经过L1、L2、S2回到电源负极，因此应闭合开关S2。
[3]电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S1、S2。
5、0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
三、计算题
1、1.76A，0.44A
【详解】
解：由图可知：灯L1与L2并联，电流表A1测干路电流，电流表A2测L2电流，即电流表A1的示数应大于电流表A2的示数，由于两电流表指针位置相同，则它们的量程不同，电流表A1的量程是0~3A，分度值是0.1A，电流表示数
IA1=2.2A
电流表A2量程为0~0.6A，分度值是0.02A，电流表示数
IA2=0.44A
据并联电路的电流特点有
IA1=I1+I2，I2=IA2=0.44A
通过灯L1的电流
I1=IA1-I2=2.2A-0.44A=1.76A
答：通过灯泡L1、L2的电流分别是1.76A、0.44A。
2、（1）0.26A，1.3A；（2）1.04A；（3）1.3A
【详解】
解：（1）由电路图知道，两灯泡并联，A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，即A1选择0～0.6A量程，示数为0.26A；A2选择0～3A量程，示数为1.3A。
（2）由（1）知道，干路电流为1.3A，通过R1的电流为0.26A，由串联电路电流的特点知道，通过R2的电流为
I2=I-I1=1.3A-0.26A=1.04A
（3）由（1）知道，干路电流为1.3A。
答：（1）A1和A2示数分别为0.26A和1.3A；
（2）流过电阻R2的电流为1.04A；
（3）干路电流为1.3A。
3、（1）0.36A；（2）0.9A
【详解】
解：（1）由图可知，只闭合S1时，L1和L2串联，因串联电路电流处处相等，所以当A1表示数为0.36A，则A2表示数为0.36A。
（2）S1、S2、S3都闭合，此时L1被短路，所以L2、L3并联；此时A1表测干路上的电流，A2表测L2支路上的电流，A3表测L3支路上的电流，根据并联电路的电流特点可知A3表示数为
I3=I-I2=1.5A-0.6A=0.9A
答：（1）只闭合S1，A1表示数为0.36A，则A2表示数为0.36A；
（2）闭合S1、S2、S3，A1表示数为1.5A，A2表示数0.6A，则A3表示数为0.9A。
4、0.24A，0.24A
【详解】
解：由电路图可知，三灯泡并联，电流表A1测L2和L3电流之和，电流表A2测L1和L2电流之和，则有
因并联电路各支路间互不影响，而当把灯泡L1从电路中拆除时，A2的示数减少了0.24A，故可知通过L1的电流为0.24A；由题意可知，通过L1、L3的电流之比为1:9，即
所以
而A1和A2的指针偏转角度相同，故可知电流表A1所选量程为0~3A，电流表A2所选量程为0~0.6A量程，且大量程是小量程的5倍，故有
即
解得I2＝0.24A。
答：通过Ll的电流为0.24A，通过L2的电流为0.24A。
5、 (1)1.5 A；(2)1.2 A
【详解】
解：(1)由图可知，两灯泡并联，电流表A1测灯L1所在支路电流，电流表A测干路电流；已知电流表A1的示数为0.3A，则通过灯泡L1的电流为I1=0.3A；由并联电路的电流特点可知，A的示数应大于A1的示数，已知两电流表指针偏转的角度相同，所以A选用的是大量程，A1选用的是小量程，指针在同一位置时，电流表大量程示数是小量程示数的5倍，所以电流表A的示数为（即干路电流）
I=5I1=5×0.3A=1.5A
(2)通过灯L2的电流为
答：(1)电流表A的示数为1.5A；
(2)通过灯泡L2的电流为1.2A。
