必考点解析人教版九年级物理第十五章-电流和电路章节练习试卷（含解析）

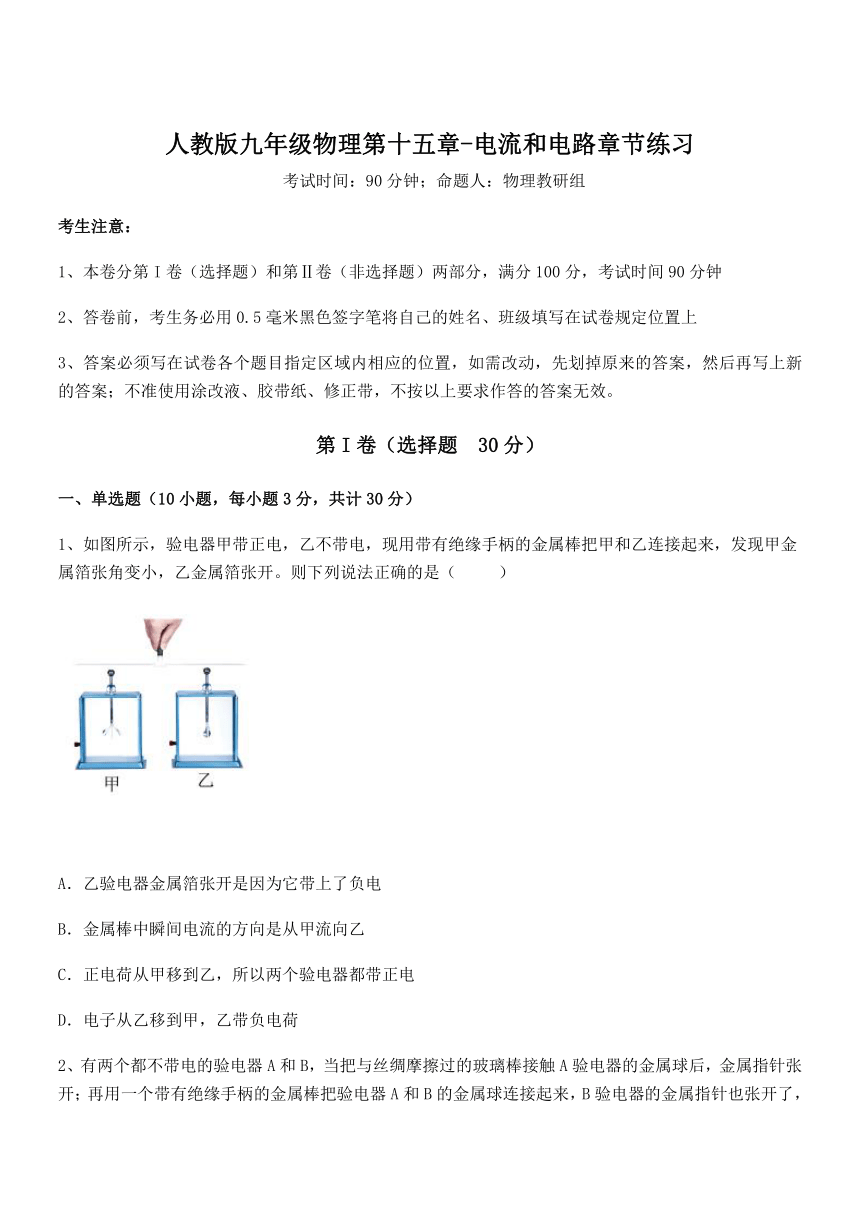

人教版九年级物理第十五章-电流和电路章节练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。则下列说法正确的是（ ）
A．乙验电器金属箔张开是因为它带上了负电
B．金属棒中瞬间电流的方向是从甲流向乙
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，乙带负电荷

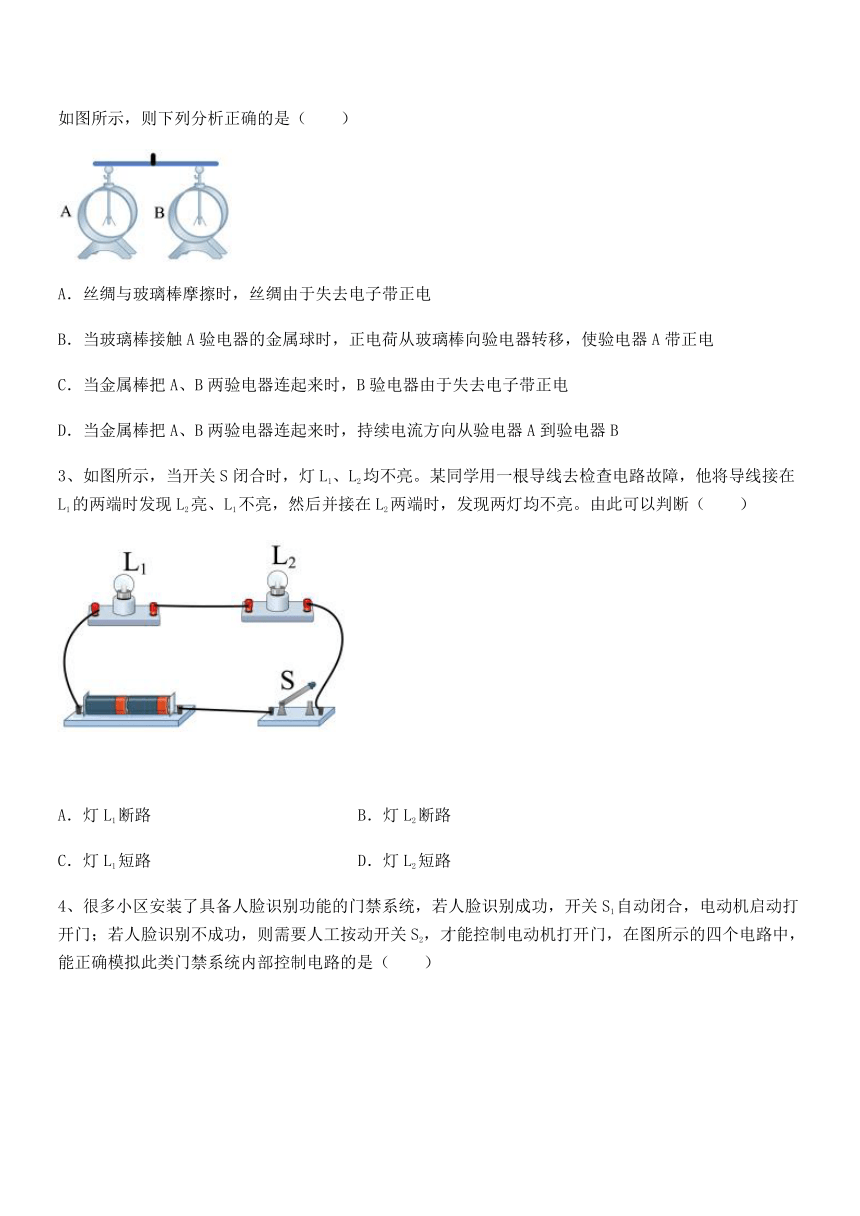

2、有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开；再用一个带有绝缘手柄的金属棒把验电器A和B的金属球连接起来，B验电器的金属指针也张开了，如图所示，则下列分析正确的是（　　）
A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电
C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电
D．当金属棒把A、B两验电器连起来时，持续电流方向从验电器A到验电器B
3、如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮。由此可以判断（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
4、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（　　）

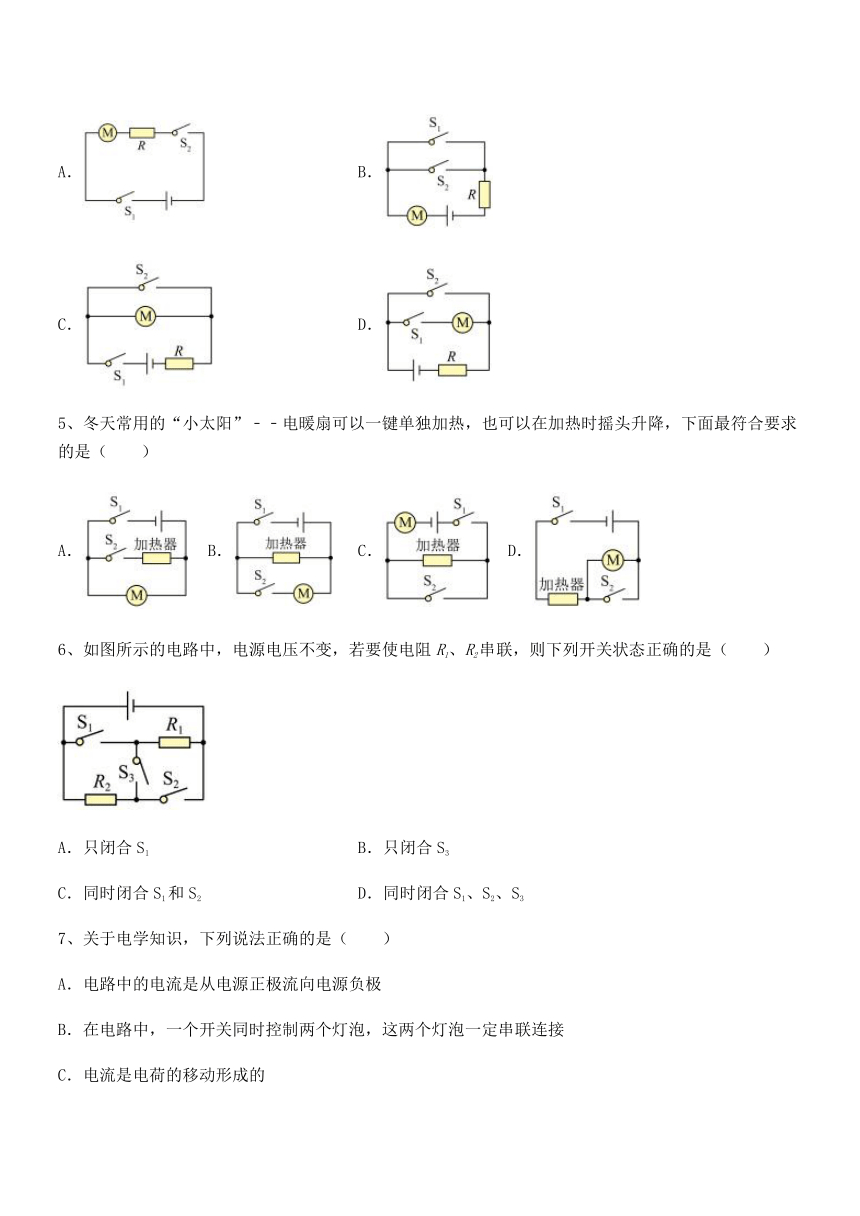

A． B．
C． D．
5、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．
6、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（　　）
A．只闭合S1 B．只闭合S3
C．同时闭合S1和S2 D．同时闭合S1、S2、S3
7、关于电学知识，下列说法正确的是（　　）
A．电路中的电流是从电源正极流向电源负极
B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接
C．电流是电荷的移动形成的
D．毛皮摩擦过的橡胶棒带负电

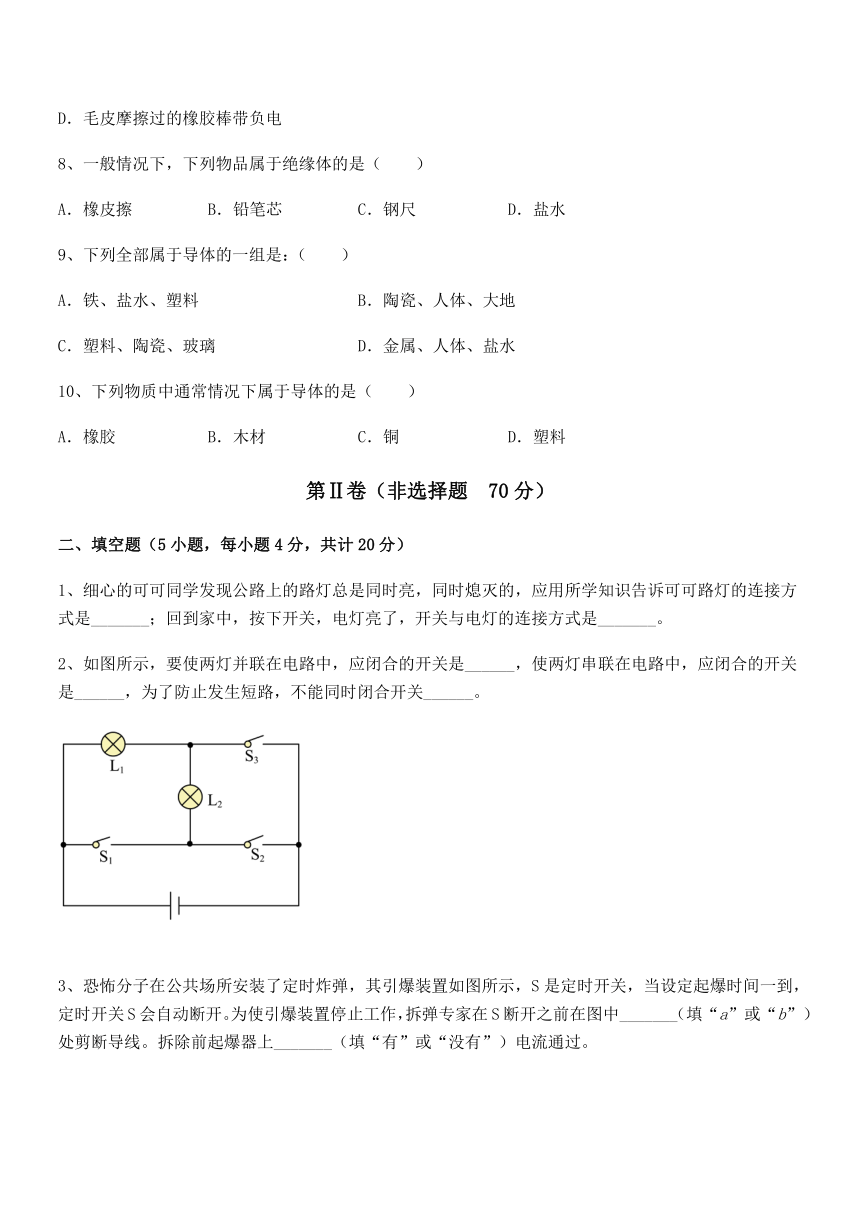

8、一般情况下，下列物品属于绝缘体的是（　　）
A．橡皮擦 B．铅笔芯 C．钢尺 D．盐水
9、下列全部属于导体的一组是：（　　）
A．铁、盐水、塑料 B．陶瓷、人体、大地
C．塑料、陶瓷、玻璃 D．金属、人体、盐水
10、下列物质中通常情况下属于导体的是（　　）
A．橡胶 B．木材 C．铜 D．塑料
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、细心的可可同学发现公路上的路灯总是同时亮，同时熄灭的，应用所学知识告诉可可路灯的连接方式是_______；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______。
2、如图所示，要使两灯并联在电路中，应闭合的开关是______，使两灯串联在电路中，应闭合的开关是______，为了防止发生短路，不能同时闭合开关______。

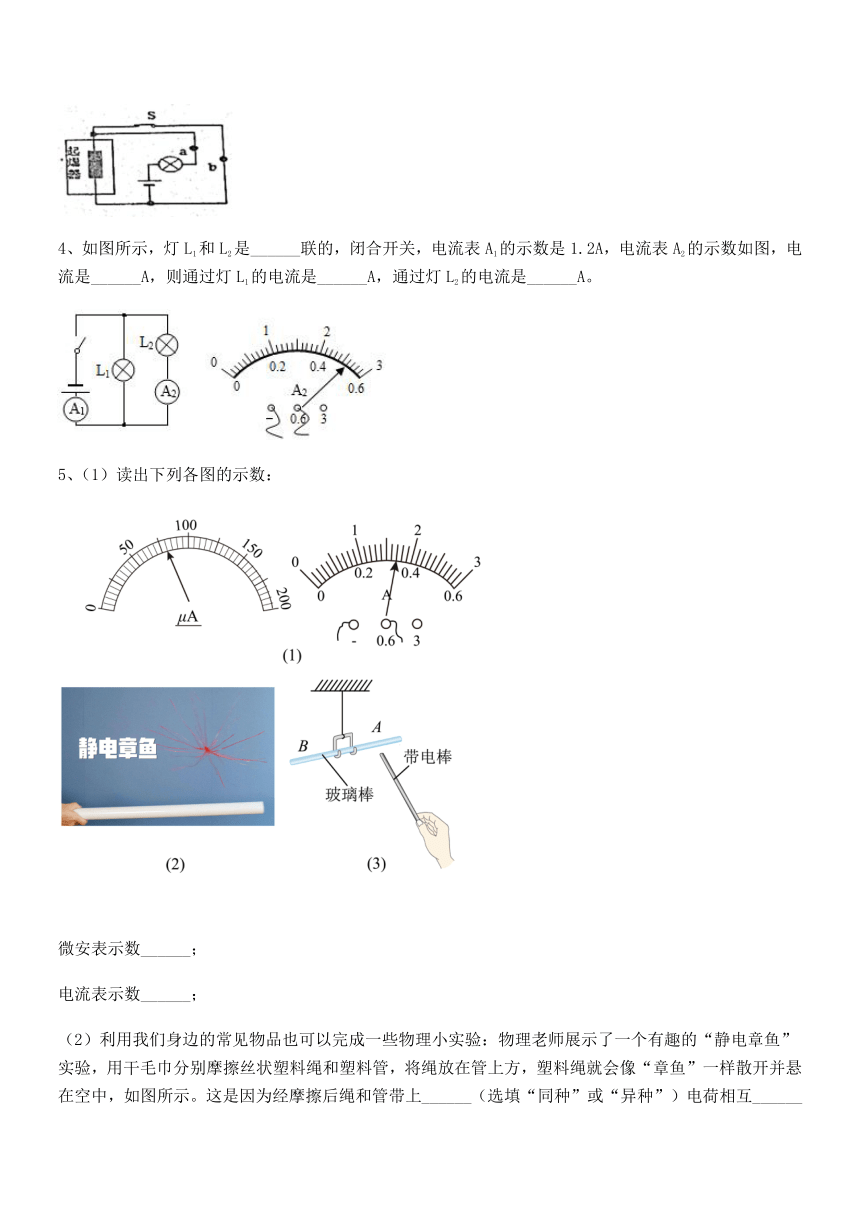

3、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中_______（填“a”或“b”）处剪断导线。拆除前起爆器上_______（填“有”或“没有”）电流通过。
4、如图所示，灯L1和L2是______联的，闭合开关，电流表A1的示数是1.2A，电流表A2的示数如图，电流是______A，则通过灯L1的电流是______A，通过灯L2的电流是______A。
5、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，当开关S闭合时，A1的示数为1.8A，A2的示数为0.8A，求通过电灯L1和L2的电流。
2、如图甲所示，当开关闭合后，两电流表指针位置都如图乙所示，则求：
（1）流过灯的电流为多少A；
（2）流过灯的电流为多少A；
（3）总电流为多少A。
3、如图所示，电流表有两个量程为0~0.6A和0~3A。开关闭合时，Al和A2的指针偏转角度相同，且此时通过Ll、L3的电流之比为1:9；当把灯泡Ll从电路中拆除时，发现A2的示数减少了0.24A，则通过Ll的电流为多少？通过L2的电流为多少？
4、认真观察图甲，分析并解答下面的问题：
（1）当开关S1、S2、S3都闭合时，电路状态为______；
（2）当只闭合S3时，若电流表A1的示数为0.5A，则通过L1的电流是多少______？
（3）当只闭合S1、S2时，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1、L2的电流分别是多少______？
5、如图所示的电路中，当闭合开关S时，电流表A1、A2、A3的示数分别是1.8A、0.9A、0.5A。求通过灯泡L1、L2和L3的电流分别是多少？
---------参考答案-----------
一、单选题
1、B
【解析】
【详解】
ACD．甲带正电荷是由于缺少电子，而乙不带电（正电荷数等于负电荷数），此时乙中的电子会经过金属棒从乙移到甲，甲带的电减少，仍带正电，所以，金属箔张角变小；而乙由于电子的转移，失去电子，带正电，金属箔张开，故ACD错误；
B．乙中的电子经过金属棒从乙移到甲，由于物理学中规定：正电荷定向移动的方向为电流的方向，且与电子定向移动的方向相反。因此金属棒中瞬间电流的方向是从甲流向乙，故B正确。
故选B。
2、C
【解析】
【详解】
A．摩擦起电的实质是电子的转移，用丝绸摩擦过的玻璃棒因失去电子而带正电，丝绸因得电子而带负电，故A错误；
B．当玻璃棒接触A验电器的金属球时，验电器上自由电子转移玻璃棒上，使验电器A带正电，故B错误；
C．用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，B验电器由于失去电子而带正电，故C正确；
D．当金属棒把A、B两验电器连起来的瞬间，金属杆中有电流，且电流方向是从A到B，故D错误。
故选C。
3、A
【解析】
【详解】
A．将导线接在L1的两端时发现L2亮、说明L2是好的，然后并接在L2两端时，发现两灯均不亮，则灯L1断路。故A符合题意；
B．如果灯L2断路，则L2不会亮，故B不合题意；
C．如果灯L1短路，则灯L2会亮，故C不合题意；
D．如果灯L2短路，则L1会亮，故D不合题意。
故选A。
4、B
【解析】
【详解】
由题意可得，开关S1闭合时，电动机启动打开门；开关S2闭合时，电动机也能启动打开门，开关S1和S2均能单独控制电路中的电动机，说明开关S1和S2是并联在电路中的，且电动机连接在电路的干路上，故ACD不符合题意，B符合题意。
故选B。
5、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
6、B
【解析】
【详解】
A．只闭合S1，只有电阻R1接入，故A错误；
B．只闭合S3，电流从电池正极出发，经过R2、R1后回到负极，只有一条电流路径，故B正确；
C．同时闭合S1和S2，两个电阻并联，故C错误；
D．同时闭合S1、S2、S3，电源短路，故D错误。
故选B。
7、D
【解析】
【详解】
A．在电源的外部，电路中电流方向是从电源的正极流出，经过用电器流向电源的负极，在电源的内部，电流总是从电源负极流向电源正极，故A错误；
B．串联电路中的开关控制整个电路；并联电路中，干路的开关控制整个电路，因此一个开关同时控制两个灯泡，则两灯泡可能串联，也可能并联，故B错误；
C．电流是电荷的定向移动形成的，故C错误；
D．毛皮摩擦过的橡胶棒带负电，是因为橡胶棒原子核的束缚本领强而得到了电子，故D正确。
故选D。
8、A
【解析】
【详解】
A．橡皮擦的材料是橡胶，属于绝缘体，故A符合题意；
B．铅笔芯的主要材料是石墨，属于导体，故B不符合题意；
C．钢尺的材料是金属，属于导体，故C不符合题意；
D．盐水是电解质的水溶液，属于导体，故D不符合题意。
故选A。
9、D
【解析】
【详解】
容易导电的物体叫做导体，常见的导体有：金属，大地，人体，石墨，酸碱盐水溶液，含有杂质的水；不容易导电的物体叫做绝缘体，常见的绝缘体有：玻璃，塑料，橡胶，陶瓷，油，空气，纯水。故ABC不符合题意，D符合题意。
故选D。
10、C
【解析】
【详解】
通常情况下，橡胶、木材、塑料都属于绝缘体，铜是金属，属于导体。
故选C。
二、填空题
1、并联 串联
【详解】
[1]串联电路中电流只有一个路径，用电器相互影响，一个用电器损坏，其它用电器都不能工作；并联电路中，电流路径由多条，用电器互不影响。路灯虽然同时亮、同时灭，但任一路灯损坏，其他路灯仍能工作，所以是并联的。
[2]开关控制电灯的通断，必须把开关与它控制的电灯串联。
2、S1、S3 S2 S1、S2
【详解】
[1]要使两灯泡并联，电流从电源正极开始分支，一路经过S2、L2，另一支经过L1，然后两支路汇合共同经过S3回到电源负极，因此应闭合开关S1、S3。
[2]要使两灯泡串联，电流从电源正极依次经过L1、L2、S2回到电源负极，因此应闭合开关S2。
[3]电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S1、S2。
3、a 没有
【详解】
[1]由题意可知，当开关S断开时，起爆器中将有电流通过，炸弹会被引爆，为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处。
[2]由电路图可知，拆除前由于起爆器被短路，故起爆器上没有电流流过。
4、并 0.52 0.68 0.52
【详解】
[1]由电路图知道，开关闭合后，电流从电源正极流出，通过电流表A1分为两路，一路经灯泡L1，另一路经电流表A2、灯泡L2，然后又汇合共同流入负极，所以，两灯并联连接。
[2][4]电流表A1测量干路的电流；已知电流表A1的示数是1.2A，则干路电流
I＝1.2A
电流表A2测量通过灯L2的电流；由电路图知道，电流表A2测所选量程为0～0.6A，分度值为0.02A，由指针位置知道，通过灯L2的电流是
I2＝0.52A
[3]则通过灯L1的电流是
I1＝I﹣I2＝1.2A﹣0.52A＝0.68A
5、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
三、计算题
1、1A，0.8A
【详解】
解：由电路图知：灯L1与L2并联，电流表A1测干路电流，电流表A2测通过灯L2的电流；通过灯L2的电流为0.8A；因为并联电路中，干路电流等于各支路电流之和，通过灯L1中的电流
I1=IA1-IA2=1.8A-0.8A=1A
答：通过电灯L1和L2的电流分别为1A、0.8A。
2、（1）0.8A；（2）0.2A；（3）1A
【详解】
解：（1）由甲图可知，灯泡和并联在电路中，电流表测的是干路电流，电流表测的是灯泡，这条支路的电流，由并联电路中电流规律可知
所以，流过干路电流为1A，流过灯的电流为0.2A，流过灯的电流
（2）由甲图可知，电流表测的是灯泡这条支路的电流，又因为，所以电流表读取量程小的，。
（3）由甲图可知，电流表测的是干路电流，又因为，所以电流表读取量程大的，。
答：（1）流过灯的电流为0.8A；
（2）流过灯的电流为0.2A；
（3）总电流为1A。
3、0.24A，0.24A
【详解】
解：由电路图可知，三灯泡并联，电流表A1测L2和L3电流之和，电流表A2测L1和L2电流之和，则有
因并联电路各支路间互不影响，而当把灯泡L1从电路中拆除时，A2的示数减少了0.24A，故可知通过L1的电流为0.24A；由题意可知，通过L1、L3的电流之比为1:9，即
所以
而A1和A2的指针偏转角度相同，故可知电流表A1所选量程为0~3A，电流表A2所选量程为0~0.6A量程，且大量程是小量程的5倍，故有
即
解得I2＝0.24A。
答：通过Ll的电流为0.24A，通过L2的电流为0.24A。
4、短路 0.5A 0.24A，0.26A
【详解】
解：（1）由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A1流向负极，由于电流表相当于导线，所以电路处于短路状态。
（2）当只闭合S3时，此时灯泡L2与L1串联，已知电流表A1的示数为0.5A，由串联电路的电流特点可知通过L1的电流为0.5A。
（3）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
由图乙可知，电流表A2所接量程为0～0.6 A，由指针位置可知，其示数为0.26 A，故通过L2的电流为I2＝0.26A；
由于并联电路中干路电流等于各支路中电流之和，则通过L1的电流为I1＝I﹣I2＝0.5A﹣0.26A＝0.24A。
答：（1）短路；（2）通过L1的电流是0.5A；（3）通过L1的电流是0.24A，通过L2的电流为0.26A。
5、0.9A，0.4A，0.5A
【详解】
解：由图可知，三个灯泡并联，电流表A1测三个灯泡的总电流，A2测L2和L3的总电流，A3测L3的电流。故通过L3的电流为
I3=IA3=0.5A
通过L2的电流为
I2=IA2-IA3=0.9A-0.5A=0.4A
通过L1的电流为
I1=IA1-IA2=1.8A-0.9A=0.9A
答：通过灯泡L1、L2和L3的电流分别是0.9A、0.4A、0.5A。
