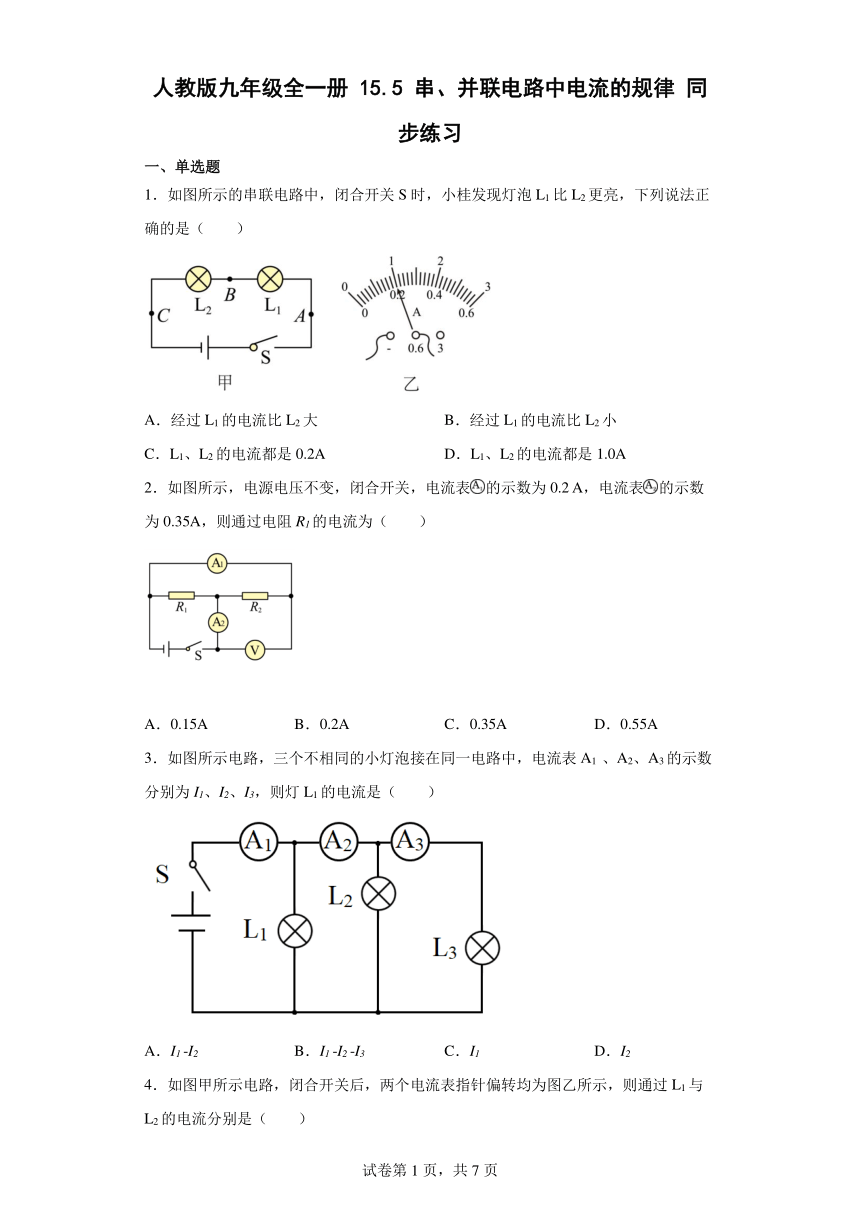

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，下列说法正确的是（　　）
A．经过L1的电流比L2大 B．经过L1的电流比L2小
C．L1、L2的电流都是0.2A D．L1、L2的电流都是1.0A
2．如图所示，电源电压不变，闭合开关，电流表的示数为0.2 A，电流表的示数为0.35A，则通过电阻R1的电流为（　　）
A．0.15A B．0.2A C．0.35A D．0.55A
3．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1 、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）
A．I1 -I2 B．I1 -I2 -I3 C．I1 D．I2

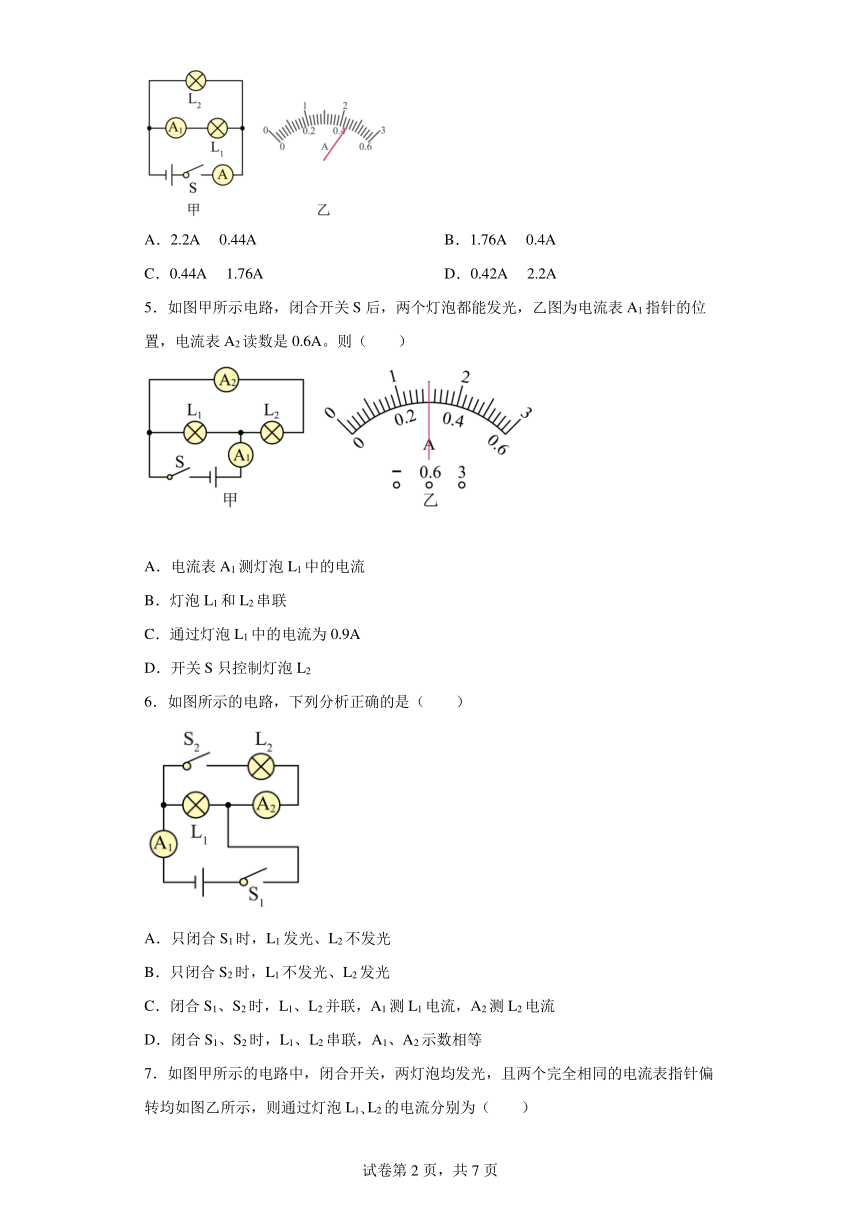

4．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（　　）
A．2.2A 0.44A B．1.76A 0.4A
C．0.44A 1.76A D．0.42A 2.2A
5．如图甲所示电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A。则（　　）
A．电流表A1测灯泡L1中的电流
B．灯泡L1和L2串联
C．通过灯泡L1中的电流为0.9A
D．开关S只控制灯泡L2
6．如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L1发光、L2不发光
B．只闭合S2时，L1不发光、L2发光
C．闭合S1、S2时，L1、L2并联，A1测L1电流，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等

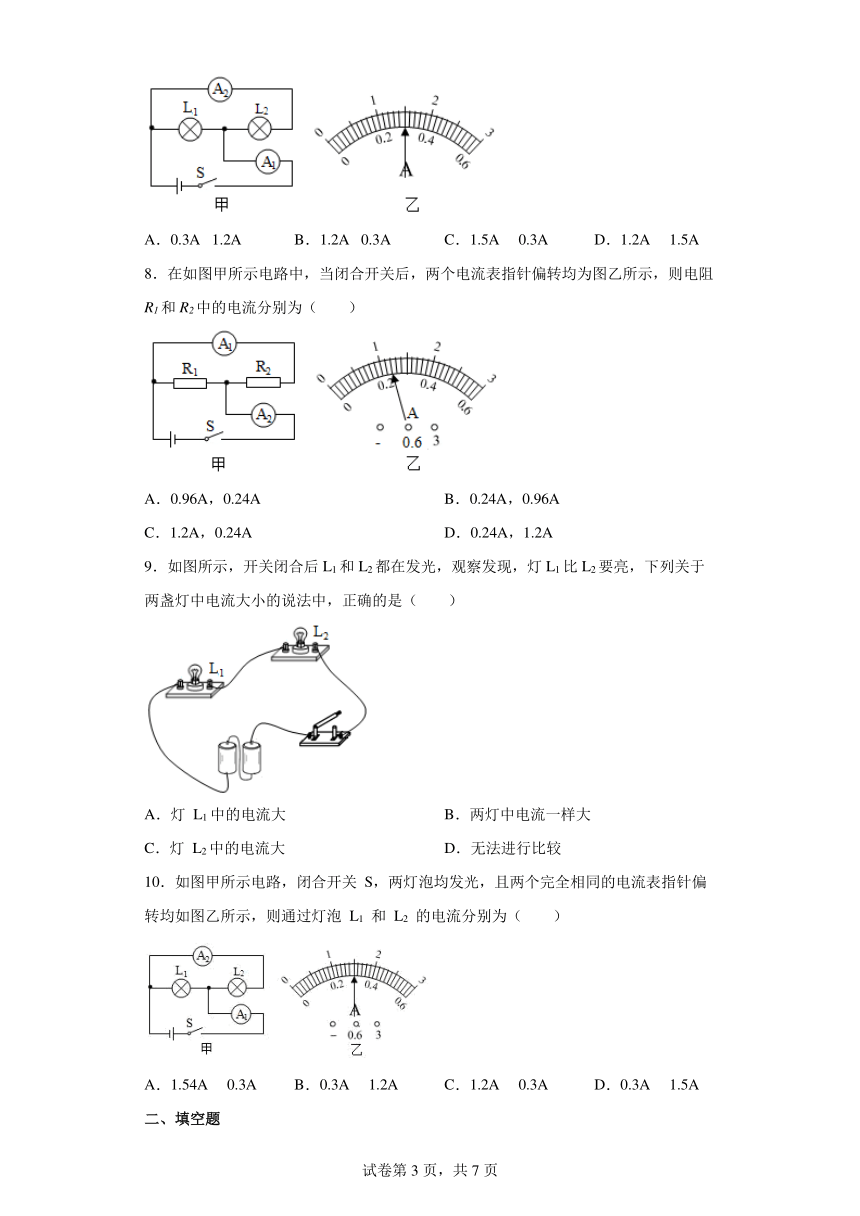

7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1 L2的电流分别为（　　）
A．0.3A 1.2A B．1.2A 0.3A C．1.5A 0.3A D．1.2A 1.5A
8．在如图甲所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．0.96A，0.24A B．0.24A，0.96A
C．1.2A，0.24A D．0.24A，1.2A
9．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（　　）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较
10．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
二、填空题

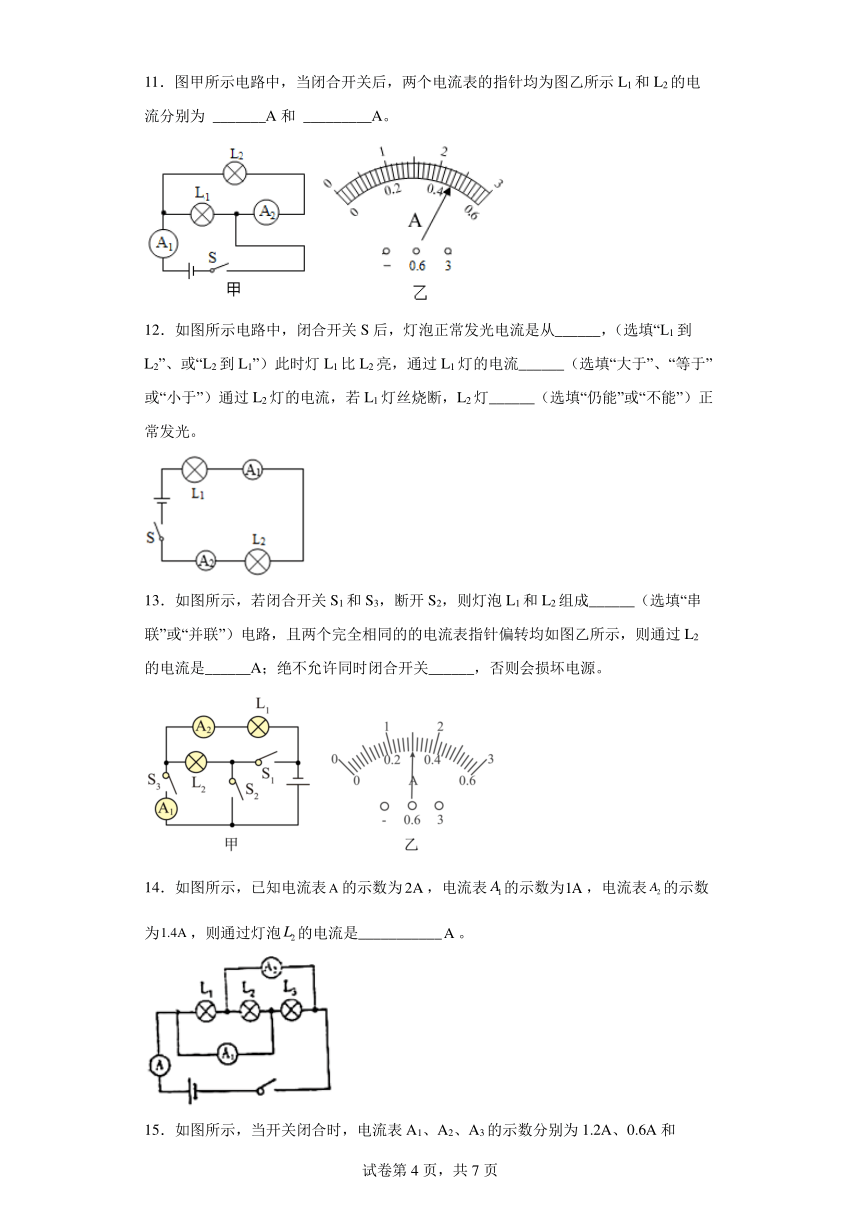

11．图甲所示电路中，当闭合开关后，两个电流表的指针均为图乙所示L1和L2的电流分别为 _______A和 _________A。
12．如图所示电路中，闭合开关S后，灯泡正常发光电流是从______，（选填“L1到L2”、或“L2到L1”）此时灯L1比L2亮，通过L1灯的电流______（选填“大于”、“等于”或“小于”）通过L2灯的电流，若L1灯丝烧断，L2灯______（选填“仍能”或“不能”）正常发光。
13．如图所示，若闭合开关S1和S3，断开S2，则灯泡L1和L2组成______（选填“串联”或“并联”）电路，且两个完全相同的的电流表指针偏转均如图乙所示，则通过L2的电流是______A；绝不允许同时闭合开关______，否则会损坏电源。
14．如图所示，已知电流表的示数为，电流表的示数为，电流表的示数为，则通过灯泡的电流是___________。
15．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。
三、综合题
16．如图所示的电路图，开关S1与C接触，电流表A的示数为0.6A．
（1）当把开关S2与A接触，电流表A的示数为1.8A，该电路此时的连接方式是什么_____？流过L2的电流为多大______？
（2）当开关S1断开，S2与B接触，此时电流表A的示数为0.4A，该电路此时的连接方式是什么______？流过L2的电流为多大________？
17．某同学在做“用电流表测量电流”的实验中所用的电路如图中甲所示，他按电路图正确连接电路并接通开关S后，电流表A1、A2的指针位置如图乙所示，则
(1)电流表A1的示数应是多少安？
(2)电流表A2的示数应是多少安？
(3)通过灯L1的电流多大？
18．阅读短文，回答问题：
双轮电动平衡车
双轮电动平衡车因具有运动灵活、操作简单、节省能源、绿色环保、转弯半径小等优点，越来越受到青年人的喜爱。
双轮电动平衡车主要由自平衡控制系统和方向操控杆两大部分组成，如图甲。自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，如图乙。当站在车上的人身体向前倾斜时车子向前运动，身体向后倾斜时车子向后运动。方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果。如果在前进的过程中遇到障碍物会通过方向操控杆来避让。
实际使用的双轮电动平衡车种类很多，电路是由电源、总开关S1和压力开关S2组成的。使用时，首先用遥控闭合开关S1，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关S2自动闭合，电动机正常启动，再根据人身体的姿势，平衡车开始运动。
（1）双轮电动平衡车是通过驱动___________（选填“陀螺仪”或“电动机”）来保持车身平衡。
（2）下列指令不是中央微处理器发出的是___________。
A．斜向右直线行驶 B．遇障碍物避让 C．后退 D．前进
（3）当人骑着双轮电动平衡车在平直的马路上行驶时，下列说法中正确的是___________。
A．方向操控杆只用来控制车体运行过程中的前进、后退方向
B．当身体向前倾斜变为向后倾斜时，车能立即改变行驶方向
C．陀螺仪的主要作用是判断人在平衡车上的姿势状态
D．行驶过程中电动机将电能转化为机械能
（4）给电动车充电时，车机上的蓄电池相当于电路中的___________。（选填“电源”或“用电器”）
（5）请根据短文提供的信息，请你正确选择双轮电动平衡车电路部分的简化电路图___________。
A． B． C． D．
19．课堂上老师将两只规格不同的小灯泡L1、L2并联接在电路中，并将两块电流表A1、A2分别接入电路的不同位置，闭合开关后，两块电流表的指针指在同一位置，如图所示。
（1）小亮已判断出电流表A1测干路电流，A2测通过L2的电流，请你帮他画出电路图；
（2）通过灯泡L2的电流；
（3）通过灯泡L1的电流。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
AB．因为灯L1、L2串联接入电路，所以经过L1的电流与经过L2的电流大小相等，故AB错误；
CD．图乙中电流表用的0~0.6A量程，所以示数为0.2A。灯L1、L2串联，所以通过L1、L2的电流都是0.2A，故C正确，D错误。
故选C。
2．A
【详解】
由题知,，根据去表法，即去掉电压表，根据电路图知，两电阻并联，且测R2这条支路中的电流，测干路电流。跟据并联电路电流规律：干路电流等于各支路电流之和，
电阻R1的电流为
故BCD错误，故A正确。
故选A。
3．A
【详解】
由图知道，三个规格不同的小灯泡并联在电路中，且A3测灯泡L3的电流I3，A2测灯泡L2、L3的电流I2，A1测干路电流I1，由并联电路干路电流等于各支路电流之和可知，通过L1的电流
I=I1-I2
故选A。
4．C
【详解】
两灯并联，电流表A1测L1的电流，电流表A测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，因两个电流表指针偏转均为图乙所示，故A选用大量程，分度值为0.1A，电流为2.2A；A1选用小量程，分度值为0.02A，电流为0.44A，即通过L1的电流为0.44A，根据并联电路电流的规律，通过L2的电流是
I2=I-I1=2.2A-0.44A=1.76A
故ABD不符合题意，C符合题意。
故选C。
5．C
【详解】
ABD．由电路图可知，两灯泡并联，开关S控制干路电流，电流表A1测量干路电流，电流表A2测量通过L2的电流，故ABD错误；
C．由于并联电路中，干路中的电流等于各支路电流之和，电流表A2读数是0.6A，即通过L2的电流I2＝0.6A，所以电流表A1选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A1的示数为1.5A，即干路电流为I总＝1.5A，则通过灯L1的电流为
I1＝I总﹣I2＝1.5A﹣0.6A＝0.9A
故C正确。
故选C。
6．A
【详解】
A．由电路图知，只闭合开关S1时，灯L2断路，不发光，电路中只有灯L1工作，能发光，故A正确；
B．只闭合S2时，电路断路，两灯都不发光，故B错误；
CD．两开关都闭合时，两灯并联在电路中，电流表A1测干路的电流，A2测灯L2的电流，那么A1的示数大于A2的示数，故CD错误。
故选A。
7．B
【详解】
由图甲知，该电路为L1、L2的并联电路，电流表A1测干路电路，电流表A2测通过L2的电流。由图乙知，两电流表指针偏转在同一位置，根据并联电路电流特点可知，电流表A1接大量程，示数为1.5A，电流表A2接小量程，示数为0.3A。所以，通过灯泡L2的电流为0.3A，通过灯泡L1的电流
故B符合题意，ACD不符合题意。
故选B。
8．A
【详解】
由电路图知道，两电阻并联，电流A2测干路电流，A1测R2支路的电流，因并联电路干路电流大于各支路电流，且两指针的位置相同，A2的量程为大量程，分度值0.1A，则干路电流
I=IA2=1.2A
A1量程为小量程，分度值0.02A，则R2中的电流
I2=IA1=0.24A
故通R1的电流
I1=I-I2=1.2A-0.24A=0.96A
故选A。
9．B
【详解】
由图可知，两灯泡串联，串联电路中，各处电流都相等，所以通过L1、L2的电流一样大，故ACD错误，B正确。
故选B。
10．C
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
11． 1.84 0.46
【详解】
[1][2]由图可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流, A1读数大于A2读数，则A1是大量程，读数为2.3A，A2是小量程，读数为0.46A，即L2的电流为0.46A，因此L1的电流为
12． L1到L2 等于 不能
【详解】
[1]图中所示为串联电路，闭合开关S后，电流从电源正极流出，依次流过灯L1，电流表A1，灯L2，电流表A2，最后流回电源负极，所以灯泡正常发光电流是从L1到L2。
[2]灯L1与L2串联，由串联电路电流处处相等知，通过L1灯的电流等于通过L2灯的电流。
[3]若L1灯丝烧断，电路处于断路，此时电路没有电流，L2灯没有电流通过，所以L2灯不能正常发光。
13． 并联 1.2 S1、S2
【详解】
[1][2]由电路图可知，闭合开关S1和S3，断开S2，电流从电源的正极出发经过电流表A1，分别两条支路，一条经过灯泡L2，另一条经过电流表A2和灯泡L1，汇合后回到电源的负极，则灯泡L1和L2组成并联电路，电流表A1测干路电流，电流表A2测L1支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L1支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I1=0.3A，则灯L2中的电流
I2=I-I1=1.5A-0.3A=1.2A
[3]若同时闭合开关S1、S2，此时电源的两端被导线相连，电源短路，会损坏电源，所以不能同时闭合。
14．0.4
【详解】
电流表电阻很小，在电路中认为是导线，由图知道，三个灯泡并列接在电路中，电流表A1测量L2和L3电流，电流表A2测量L1和L2电流，电流表A测量L1、L2、L3三个小灯泡电流，根据并联电路干路电流等于各支路电流之和知道，通过L1的电流
通过L3的电流
故通过灯泡L2的电流是
15． 0.3A 0.6A
【详解】
[1]如图三个灯泡并联，A1测干路电流，A3测L2、L3的总电流，A2测L1、L2的总电流，故通过电灯L1的电流为
通过电灯L2的电流
[2]通过L3的电流
16． 并联连接 1.2A 串联连接 0.4A
【详解】
(1)由电路图可知,开关S1与C接触,电流表A的示数为0.6A,电路中只有灯泡L1,所以该灯泡的电流是0.6A;当把开关S2与A接触,此时两个灯泡L1和L2是并联的关系,电流表A测量的是总电流,即总电流为1.8A,根据并联电路的电流规律可知,通过L2的电流为：1.8A 0.6A=1.2A；
(2)当开关S1断开,S2与B接触，电流只有一条路径，此时两个灯泡串联，此时电流表A的示数为0.4A，由于串联电路的电流处处相等，所以此时通过两个灯泡的电流都是0.4A．
17．(1)0.5A；(2)1.5A；(3)1.0A
【详解】
解：(1)(2)(3)两个电阻是并联关系，A1测R2中的电流，A1测干路中的电流。因干路中的电流等于各支路电流之和，则A2的读数应比A1的读数大，而A1的指针偏转角度比A2的大，说明A1的量程为0～0.6A，A2的量程为0～3A，所以A1的读数为0.5A，A2的读数为1.5A。通过灯L1的电流等于两电表示数之差为
1.5A-0.5A=1A
18． 电动机 B D 用电器 D
【详解】
（1）[1]由题干可知，自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，所以答案是电动机。
（2）[2]根据题干，如果在前进的过程中遇到障碍物会通过方向操控杆来避让，故B符合题意，故选B。
（3）[3]A．方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果，故A错误；
B．当身体向前倾斜变为向后倾斜时，由于有惯性，不能立即改变行驶方向，故B错误；
C．平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，故C错误；
D．行驶过程中，电动机把电能转化成机械能，故D正确。
故选D。
（4）[4]当我们给蓄电池充电时，蓄电池消耗电能，转化为化学能，所以蓄电池相当于用电器。
（5）[5]题干中说使用电动平衡车时，首先用遥控闭合开关，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关自动闭台，电动机正常启动，则电动机与指示灯并联，S1在干路，S2控制电动机。故D符合题意，故选D。
19．（1）；（2）0.56A；（3）2.24A
【详解】
解：（1）根据题意可知，小灯泡L1、L2并联，电流表A1测干路电流，应该串联在干路中；A2测通过L2的电流，应该串联在L2所在支路中，开关控制整个电路；如下图所示：
（2）闭合开关后，两块电流表的指针指在同一位置，且并联电路中干路电流等于各支路电流之和，所以电流表A1的量程为0~3A，分度值为0.1A，示数为2.8A；电流表A2的量程为0~0.6A，分度值为0.02A，示数为0.56A，因此通过灯泡L2的电流为0.56A。
（3）因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流
I1=I-I2=2.8A-0.56A=2.24A
答：（1）如上图所示；
（2）通过灯泡L2的电流为0.56A；
（3）通过灯泡L1的电流为2.24A。
