人教版九年级全一册第十五章电流和电路章末综合练（含解析）

人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题

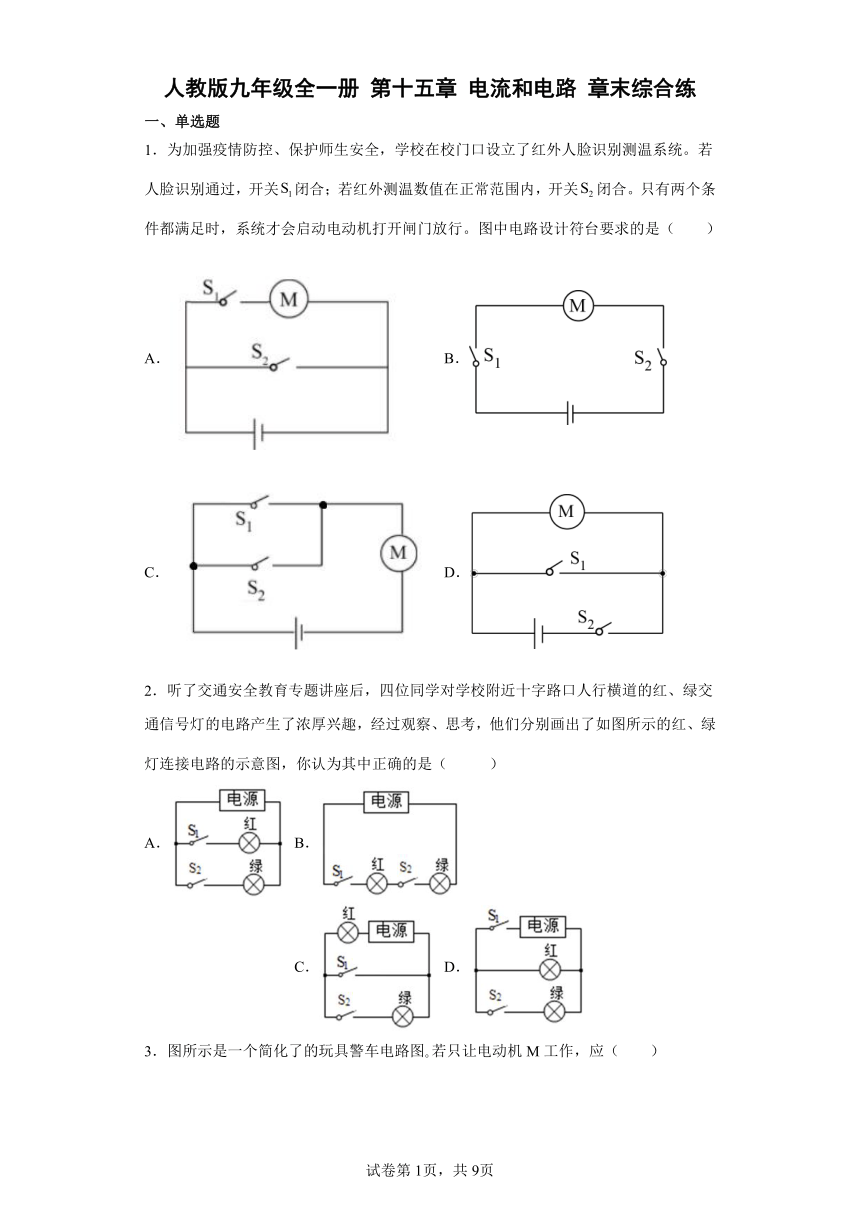

1．为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（　　）
A． B．
C． D．
2．听了交通安全教育专题讲座后，四位同学对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他们分别画出了如图所示的红、绿灯连接电路的示意图，你认为其中正确的是（ ）
A． B． C． D．

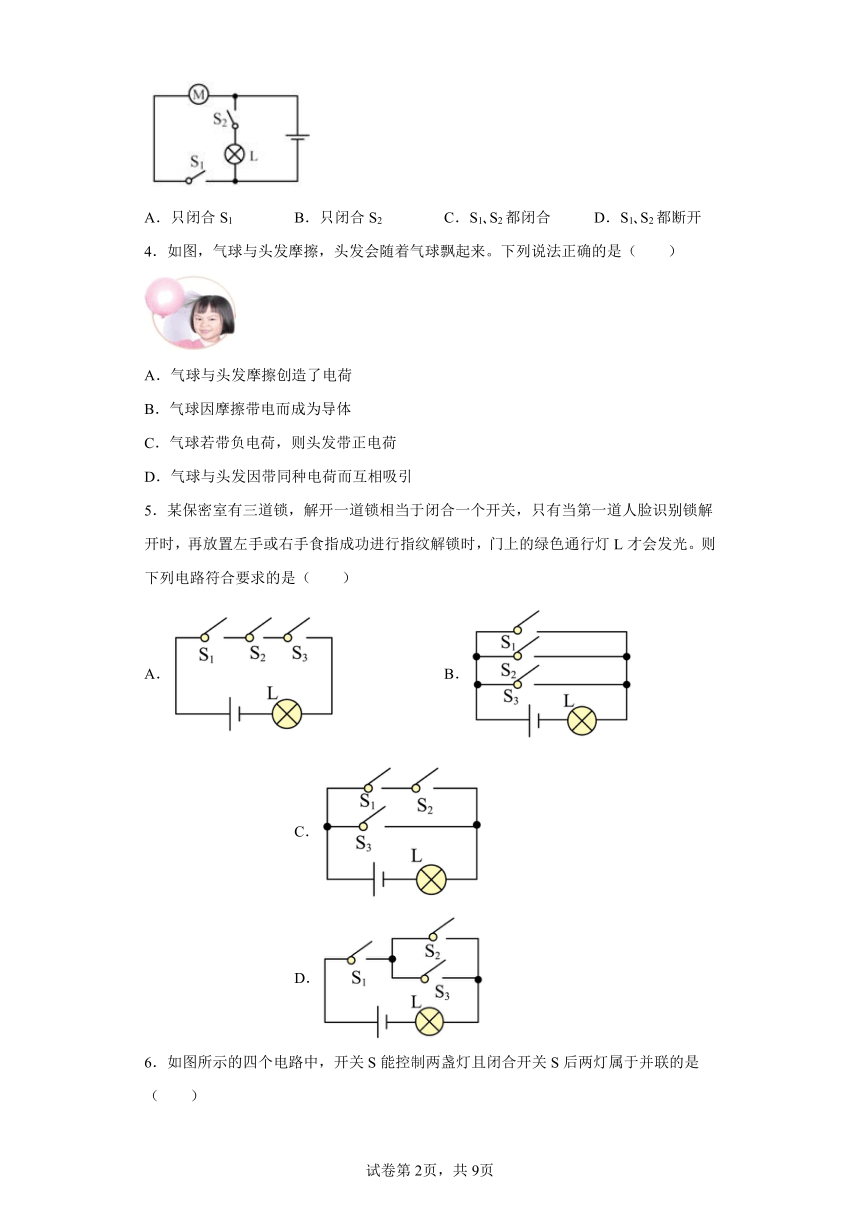

3．图所示是一个简化了的玩具警车电路图 若只让电动机M工作，应（　　）
A．只闭合S1 B．只闭合S2 C．S1 S2都闭合 D．S1 S2都断开
4．如图，气球与头发摩擦，头发会随着气球飘起来。下列说法正确的是（　　）
A．气球与头发摩擦创造了电荷
B．气球因摩擦带电而成为导体
C．气球若带负电荷，则头发带正电荷
D．气球与头发因带同种电荷而互相吸引
5．某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。则下列电路符合要求的是（　　）
A． B． C． D．
6．如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（　　）
A． B． C． D．

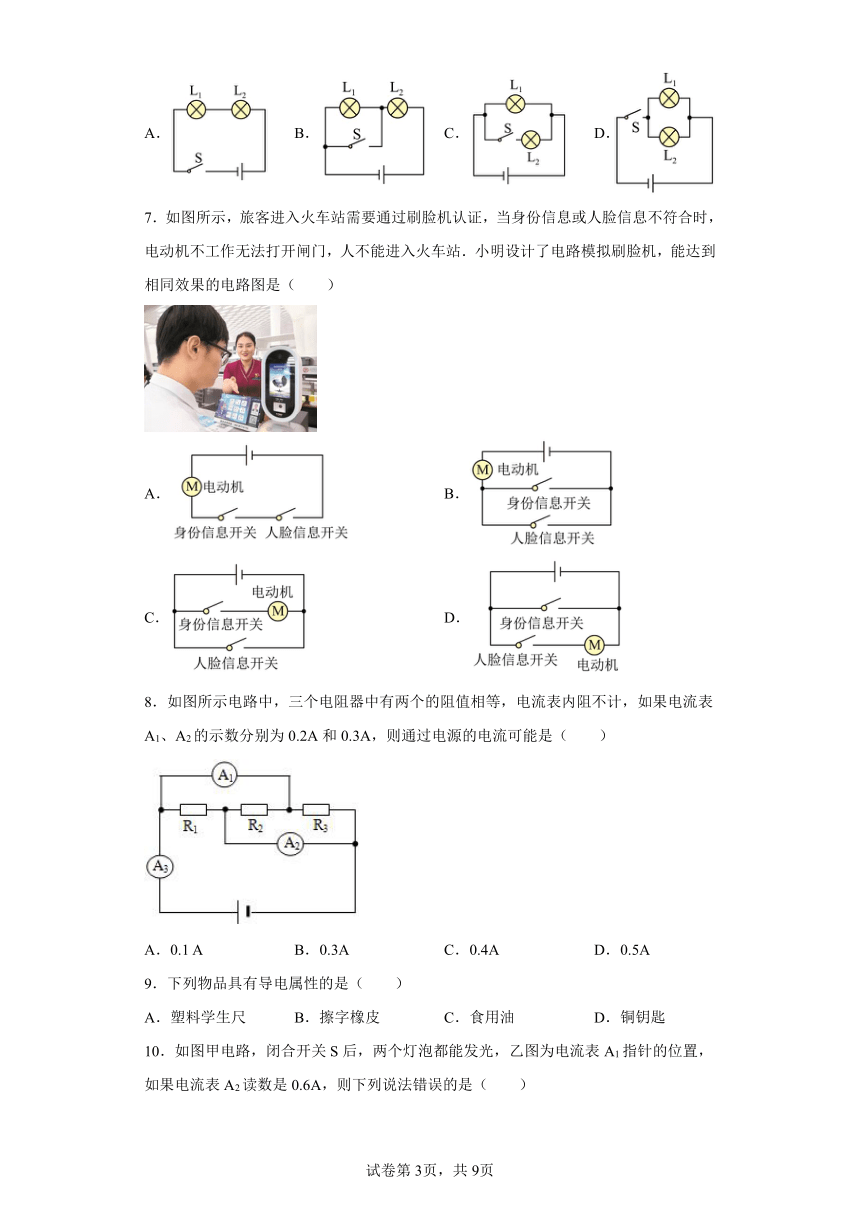

7．如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站．小明设计了电路模拟刷脸机，能达到相同效果的电路图是（　　）
A． B．
C． D．
8．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1 A B．0.3A C．0.4A D．0.5A
9．下列物品具有导电属性的是（　　）
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙

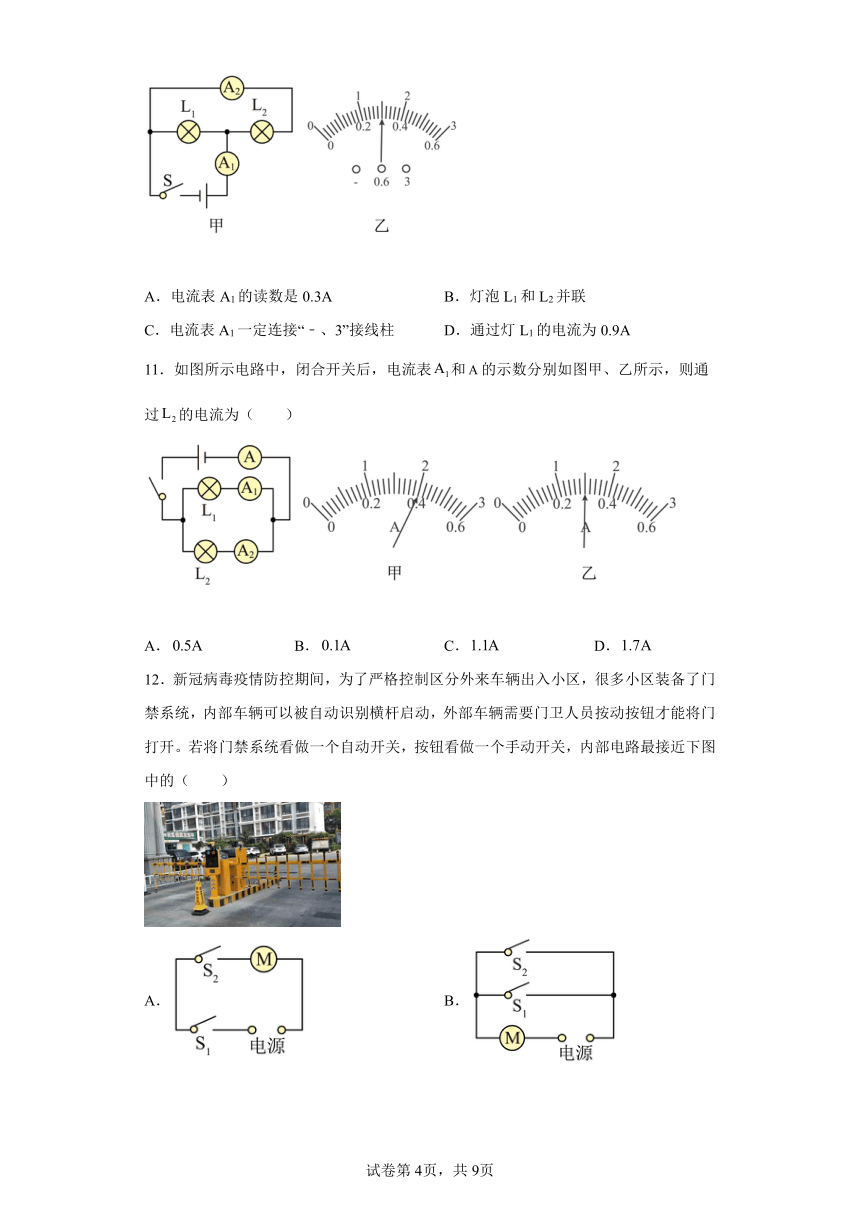

10．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱 D．通过灯L1的电流为0.9A
11．如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（　　）
A． B． C． D．
12．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（　　）
A． B． C． D．

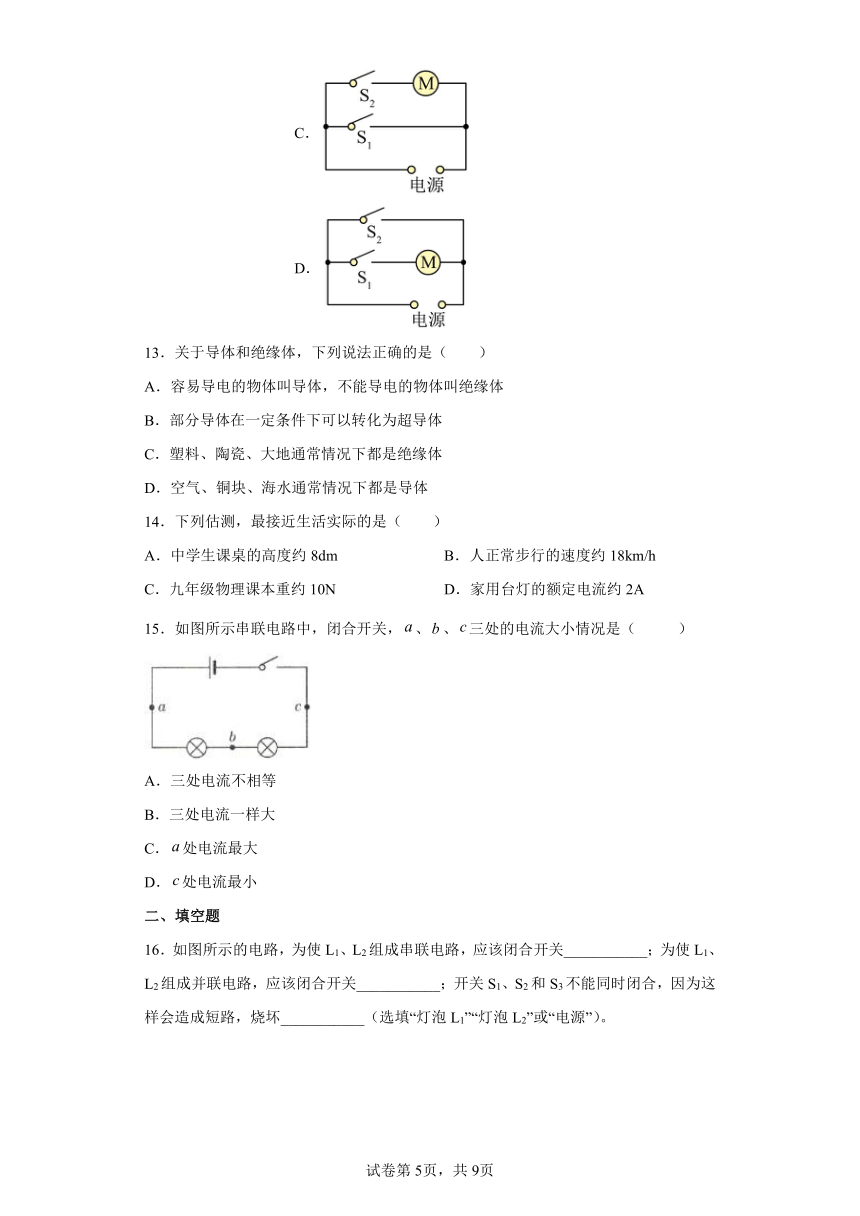

13．关于导体和绝缘体，下列说法正确的是（　　）
A．容易导电的物体叫导体，不能导电的物体叫绝缘体
B．部分导体在一定条件下可以转化为超导体
C．塑料、陶瓷、大地通常情况下都是绝缘体
D．空气、铜块、海水通常情况下都是导体
14．下列估测，最接近生活实际的是（　　）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
15．如图所示串联电路中，闭合开关，、、三处的电流大小情况是（ ）
A．三处电流不相等
B．三处电流一样大
C．处电流最大
D．处电流最小
二、填空题
16．如图所示的电路，为使L1、L2组成串联电路，应该闭合开关___________；为使L1、L2组成并联电路，应该闭合开关___________；开关S1、S2和S3不能同时闭合，因为这样会造成短路，烧坏___________（选填“灯泡L1”“灯泡L2”或“电源”）。
17．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象________判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是_______联的。
18．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
19．如图所示，当闭合开关时，电流表A1 和A 的指针偏转均如右图所示。当开关闭合时，流过干路中的电流是______，流过L 2 的电流是______。
20．A、B、C三个轻质塑料小球悬挂在细丝线下端，它们靠近时相互作用情况如图甲、乙所示，则可以判断一定带电的小球是______。
三、综合题
21．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表。在某次水平道路测试中，该车以中速匀速行驶170km，共消耗汽油10L。测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动机向车轮输送，此时，内燃机和电动机共同驱动车辆前进。
(1)向蓄电池充电时，将电能转化______能；
(2)在水平道路中速匀速行驶过程中，若平均阻力为1000N，牵引力做的功是多少？( )
(3)在水平道路中速匀速行驶过程中，若该车的效率为53%，此过程最终使蓄电池电能增加了多少能量？( ) (忽略蓄电池和电动机的热损失，ρ汽油=0.7×103kg/m3，q汽油=4.6×107J/kg)
驱动模式
纯电动 启动、低速
油电混动 中速
汽车质量 1200kg
车轮与地面总接触面积 0.096m3
22．阅读短文，回答下列问题：
疫话物理
2020年的这次新冠肺炎疫情，是我国遭遇的传播速度最快、感染范围最广、防控难度最大的重大突发公共卫生事件。经广大医务人员、人民解放军、科技工作者和亿万劳动者的浴血奋战、科技公关，取得了抗击疫情防控阶段性的胜利。
新冠病毒的大小约为100纳米，能在飞沫里可以存活相当长的时间。一般来说，飞沫传染只有与传染源近距离接触才能实现。而配戴口罩是最直接的有效防护措施，普通医用一次性口罩一般采用复合多层纤
维结构，外层为纺粘无纺布制成的防水层，中层为熔喷无纺布制成的过滤层，利用静电驻极工艺制成的， 带有静电，可以吸附微小的细菌和病毒，能有效的阻挡病毒的传播。内层是用无纺布制成，用来吸收佩戴者呼出的湿气。
请根据上述材料，回答下列问题：
(1)口罩的核心材料为多层熔喷布，纤维直径可达 1~5 微米，带有持久静电，利用带电体可以___________的性质，捕捉微细尘埃，大大提高了过滤效率。
(2)飞沫传播____（选填“属于”或“不属于”）扩散现象；
23．央视《是真的吗 》，主持人做了“电池+口香糖铝箔纸=取火工具”的实验，如图所示：铝箔纸是在纸的表面涂上一层铝箔。取铝箔纸，将其剪成中间窄两头宽的条状，将带铝箔一面的两端分别接在电池的正极和负极，很快发现纸条中间较窄处开始冒烟，起火苗，请同学据此回答下列问题：
（1）该实验说明铝具有_________性。（写出铝的一条物理性质）
（2）铝箔纸起火的原因是________________。
（3）写出铝箔燃烧的化学方程式________________。
24．以下是课本上的几个小实验，请根据要求填空∶
(1)如图a，比较水和酒精混合后总体积变化的实验中，在玻璃管中注入水和酒精后的操作是_________；为使实验现象更明显，应选用内径较______（粗/细）的长玻璃管；
(2)如图b，是一个简易验电器，当带电的塑料棒靠近轻质铝箔条的一端时，铝箔条会偏转，这是因为带电体具有________的本领；
(3)如图c，将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向捋几下，观察到如图所示的现象。这是因为塑料丝带了_________电荷（同种/异种），塑料丝带电的实质是_____________在物体间转移。
25．如图所示，已知电流表A的示数是2.5A，A1的示数是0.5A，设流过电阻R1、R2的电流分别用I1、I2来表示，电流表A的示数用I表示。计算出流过电阻R1和R2的电流（要求：1.画出等效图，2.在等效图上标出已知量，3.写出计算过程）。
26．6月12日，记者从市公共交通指挥调度中心了解到，近期全市将新增或更新300辆新能源和清洁能源公交车，投放于11条公交线路上、其中173辆已经上线运营．今年沈阳计划新增或更新共900辆新能源和清洁能源公交车，其余600辆将于年底前陆续上线；据介绍，近期新增或更新的300辆新能源和清洁能源公交车，全部配备空调系统、环保天窗、软垫等人性化服务设施，并应用无级变速系统，车辆行驶更加平稳；
（1）公共汽车上的一些设施和做法与物理原理相对应，其中正确的是 ______；
A．公交车在后门上方安装的摄像头利用凸透镜成倒立放大的实像
B．方向盘上裹着的皮套用来减小摩擦
C．公交车还配备手拉环，防止由于惯性对人体造成伤害
D．全车座椅全部为一体式软垫座椅增大受力面积，减小压强
（2）公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起、提醒司机有乘客要下车；请将图中的电路图连接完；______；
（3）公交车厢内设有3组USB接口，一组有两个接口，分别位于车厢中部爱心座椅和车厢后部第二排座椅两侧，这些USB接口的连接方式是 ______联；
（4）公共汽车关闭发动机后渐渐进入车站，最后停下，这个过程是 ______能转化为 ______的过程。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故B正确，ACD错误。
故选B。
2．A
【详解】
A．由图知道，只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故A正确；
B．由图知道，两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故B错误；
C．当只闭合开关S2时，两灯泡都发光；只闭合S1时红灯亮，故C错误；
D．两开关都闭合时红绿交通信号灯同时发光，只闭合开关S2时两灯都不发光，故D错误。
故选A。
3．A
【详解】
由电路图知，若只让电动机工作，则需闭合开关，断开开关。
故选A。
4．C
【详解】
A．气球与头发摩擦，使电荷发生了转移而不是创造了电荷，故A错误；
B．电子从头发上转移到气球上，而气球得到电子后仍然为绝缘体，故B错误；
C．气球若带负电荷，则电子从头发上转移到气球上，即头发失去电子，故头发带正电荷，故C正确；
D．气球与头发因带异种电荷而相互吸引，故D错误。
故选C。
5．D
【详解】
由题意可知，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光，说明两个指纹锁并联后再与人脸识别锁串联在电路，故D符合题意。
故选D。
6．D
【详解】
A．开关S能控制两盏灯但闭合开关S后两灯属于串联，故A不符合题意；
B．开关S能闭合后，灯L1短路，故B不符合题意；
C．闭合开关S后两灯属于并联但开关S只能控制灯L2，故C不符合题意；
D．两灯并联后与开关串联，开关可以控制两灯，故D符合题意。
故选D。
7．A
【详解】
根据题意知道，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，故A符合题意，BCD不符合题意。
故选A。
8．C
【详解】
设R1、R2、R3中的电流分别为I1、I2、I3，电流表A1、A2、A3的读数分别为IA1、IA2、IA3。由于电流表的内阻不计，相当于导线，三个电阻并联，电流表A1测量通过R2、R3的总电流，电流表A2测量通过R1、R2的总电流，电流表A3测量通过三个电阻的总电流，由并联电路的电流特点有
三个电阻器中有两个的阻值相等，若R1=R2，则I1=I2，由②得
由①得
I3=IA1-I2=0.2A-0.15A=0.05A
则通过电源的电流（即干路电流）
I=I1+I2+I3=2×0.15A+0.05A=0.35A
若R1=R3，则I1=I3，由①②可得：IA1应等于IA2，与题不符，不可能；若R2=R3，则I2=I3，即
由②得
I1=IA2-I2=0.3A-0.1A=0.2A
则通过电源的电流（即干路电流）
I=I1+I2+I3=0.2A+2×0.1A=0.4A
故ABD错误，C正确。
故选C。
9．D
【详解】
ABC．一般情况下，塑料学生尺、擦字橡皮、食用油是绝缘体，不能导电，故ABC不符合题意；
D．铜是良好的导体，铜钥匙具有导电性，故D符合题意。
故选D。
10．A
【详解】
由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A；由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，通过L1的电流为
综上所述，A错误，符合题意；BCD正确，不符合题意。
故选A。
11．C
【详解】
由图可知，灯L1与L2并联，电流表A测干路电流，电流表A1测L1的电流，电流表A2测L2的电流；根据并联电路电流规律可知：干路电流大于任意一条支路中的电流，则电流表A的示数大于A1的示数，由图可知，电流表A1的指针偏转角度大于电流表A的指针偏转角度，所以，A1使用的是0~0.6A量程，其示数为0.4A，即通过L1的电流 I1=0.4A；A使用的是0~3A量程，其示数为1.5A，即干路中的电流I=1.5A，因为并联电路中干路电流等于各支路电流之和，所以通过 L2的电流
I2=I-I1=1.5A-0.4A=1.1A
故ABD不符合题意；C符合题意。
故选C。
12．B
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故B符合题意，ACD不符合题意。
故选B。
13．B
【详解】
A．容易导电的物体叫导体，不容易导电的物体叫绝缘体，不能用能、不能区分，故A错误。
B．部分导体在一定条件下，例如达到某一温度时，电阻趋近于0，即变为超导体，故B正确。
C．塑料、陶瓷、大地中，通常情况下，大地容易导电，属于导体，塑料和陶瓷不容易导电，属于绝缘体，故C错误。
D．空气、铜块、海水中，通常情况下，铜块、海水容易导电，属于导体，空气不容易导电，属于绝缘体，故D错误。
故选B。
14．A
【详解】
A．中学生课桌的高度约8dm
故A符合题意；
B．人正常步行的速度约
故B不符合题意；
C．九年级物理课本重约3N，故C不符合题意；
D．家用台灯的额定电流约0.2A，故D不符合题意。
故选A。
15．B
【详解】
由图像可知该电路为串联电路，串联电路各处电流相等，因此三处电流一样大，故B符合题意．
16． S2 S1、S3 电源
【详解】
[1]由图可知，要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S2。
[2]要使L1、L2组成并联电路，则需让电流从电源正极流出分别流入两灯再汇合共同流入电源负极，则需闭合开关S1、S3。
[3]若同时闭合开关S1、S2、S3，会形成电源短路，造成电流过大，烧坏电源，发生事故；所以同时闭合开关S1、S2、S3是绝对不允许的。
17． 不能 串
【详解】
[1]一个开关控制两盏灯泡，有两种接法，即串联或并联，若是并联时，开关一定处于干路上，据题中的现象，不能判断两个灯泡的串并联关系。
[2]断开开关后，拧下L1，再闭合开关，发现L2不亮了，说明两灯相互影响，所以两灯是串联的。
18． 吸引轻小物体 排斥 ②
【详解】
[1] 用塑料梳子梳理干燥的头发后，使梳子带上电，梳子能够吸起碎纸屑，说明带电体能吸引轻小物体。
[2] 同种电荷相排斥。用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相排斥而张开。
[3] 塑料的原子核束缚电子的本领强于头发，用该梳子梳头发，梳子带上负电，该梳子接触不带电的验电器金属球，接触的瞬间，使金属球带上负电，电子从梳子流向金属球。电流的方向与电子定向移动方向相反，所以电流的方向从金属球到梳子。
19． 2A 1.6 A
【详解】
[1][2]分析电路图可知：灯泡L1和L2并联，电流表A串联在干路上，测量两灯泡电流之和；A1和L1串联，测量通过L1的电流。在并联电路中，干路电流等于各支路电流之和，所以电流表A的示数应大于A1的示数，现两电流表指针偏转相同，是因为所接量程不同，A1是小量程0～0.6A，分度值为0.02A，读数为0.4A；A是大量程0～3A，分度值为0.1A，示数为2A，那么L2的电流为
I2=I-I1=2A-0.4A=1.6A
20．A、C
【详解】
由图乙可知，A、C相互排斥，故由同种电荷相互排斥可知，A、C一定带同种电荷，由图甲可知，A、B相互吸引，由异种电荷相互吸引可知，A、B可能带异种电荷，又由带电体可以吸引轻小物体可知，B也有可能不带电，故可知一定带电的小球是A、C。
21． 化学 1.7×108J 6.6×105J
【详解】
解：(1)向蓄电池充电时，蓄电池相当于用电器，消耗电能，将电能转化化学能的形式储存起来；
(2)由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，牵引力
F牵=f=1000N
汽车牵引力做的功
W机械=F牵s=1000N×1.7×105m=1.7×108J
(3)由可得汽车消耗汽油的质量
m汽油=ρ汽油V=0.7×103kg/m3×1×10-2m3=7kg
汽油完全燃烧放出的热量
Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J
由可得内燃机输出的有用能量
W有用=Q放η=3.22×108J×53%=1.7066×108J
最终蓄电池增加的能量
W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J
答：(1)向蓄电池充电时，将电能转化化学能；
(2)若平均阻力为1000N，牵引力做的功是1.7×108J；
(3)若该车的效率为53%，此过程最终使蓄电池电能增加了6.6×105J能量。
22． 吸引轻小物体 不属于
【详解】
(1)[1]带电体能够吸引轻小的物体，所以可以利用静电来捕捉微细尘埃。
(2)[2]扩散的本质是分子的运动，分子的直径是10-10m，飞沫的直径远大于分子的直径，故飞沫传播不属于扩散现象。
23． 导电 见解析 见解析
【详解】
（1）[1]取铝箔纸，将其剪成中间窄两头宽的条状，将带铝箔一面的两端分别接在电池的正极和负极，很快发现纸条中间较窄处开始冒烟，起火苗，说明铝具有优良的导电性。
（2）[2]铝箔纸起火，是因为接通电源后造成短路，且窄的地方电阻大，产生的热量多，使温度达到了铝箔的着火点。
（3）[3]铝箔燃烧生成氧化铝，反应的化学方程式为
24． 将玻璃管上下颠倒几次 细 吸引轻小物体 同种 电子
【详解】
(1)[1]在比较一定量的水和酒精混合后总体积大小的实验中，在直玻璃管中应先注入水，注入酒精后将玻璃管上下颠倒几次，目的是记录水和酒精混合前的总体积。
[2]因为分子间存在着空隙，水和酒精充分混合后，酒精分子和水分子分别进入了对方分子的空隙中，使得水和酒精混合后的总体积变小了，为了实验现象更明显，应该选取内径较细的玻璃管。
(2)[3]当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，说明铝箔条受到了带电塑料棒的吸力的作用，这表明：带电物体能吸引轻小物体，还说明力可以改变物体的运动状态。
(3)[4]用干燥的手从上向下捋几下细丝，手与塑料细丝摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷；由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来。
[5]摩擦起电的实质是电子在物体间发生了转移，得到电子的物体带负电，失去电子的物体带正电。
25．2A，0.5A
【详解】
解：由实物图可知，电阻R1与R2并联接入电路，电流表A测测量干路电流，电流表A1测量流过电阻R2的电流，电压表测量电源电压，等效图如下图所示：
由电流表示数可知，干路电流为I=2.5A，流过电阻R2的电流为I2=0.5A，由并联电路总电流等于各支路电流之和可知，流过电阻R1的电流为
I1=I-I2=2.5A-0.5A=2A
答：等效图见解析所示，流过电阻R1的电流为2A，流过电阻R2的电流为0.5A。
26． CD 并 机械 内能
【详解】
（1）[1]A．摄像头是利用凸透镜的成像规律，物体在凸透镜的二倍焦距以外，成倒立缩小的实像，故A错误；
B．方向盘上裹着皮套是通过增大接触面的粗糙程度来增大摩擦力，故B错误；
C．转弯时，乘客的脚和汽车地板一起改变运动状态，乘客上身由于惯性保持原来的运动状态容易摔倒；所以“汽车转弯，请抓好扶手”，防止由于惯性对人体造成伤害，故C正确；
D．全车座椅全部为一体式软垫座椅增大受力面积，减小压强，故D正确；
故选CD。
（2）[2]当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响即为并联，且电铃位于干路上，如图所示：
（3）[3]公交车厢内设有3组USB接口，一组有两个接口，分别位于车厢中部爱心座椅和车厢后部第二排座椅两侧，三组USB设备，这些接口能够独立工作，则这些接口的连接方式为并联。
（4）[4][5]公共汽车在关闭发电机之后由于惯性会继续向前前进一段距离，但是在前进的过程中由于受到了摩擦阻力的作用，速度会逐渐变慢，最后会慢慢的停下来，在此过程中汽车的轮胎和地面之间由于摩擦而把机械能转化为了内能。
