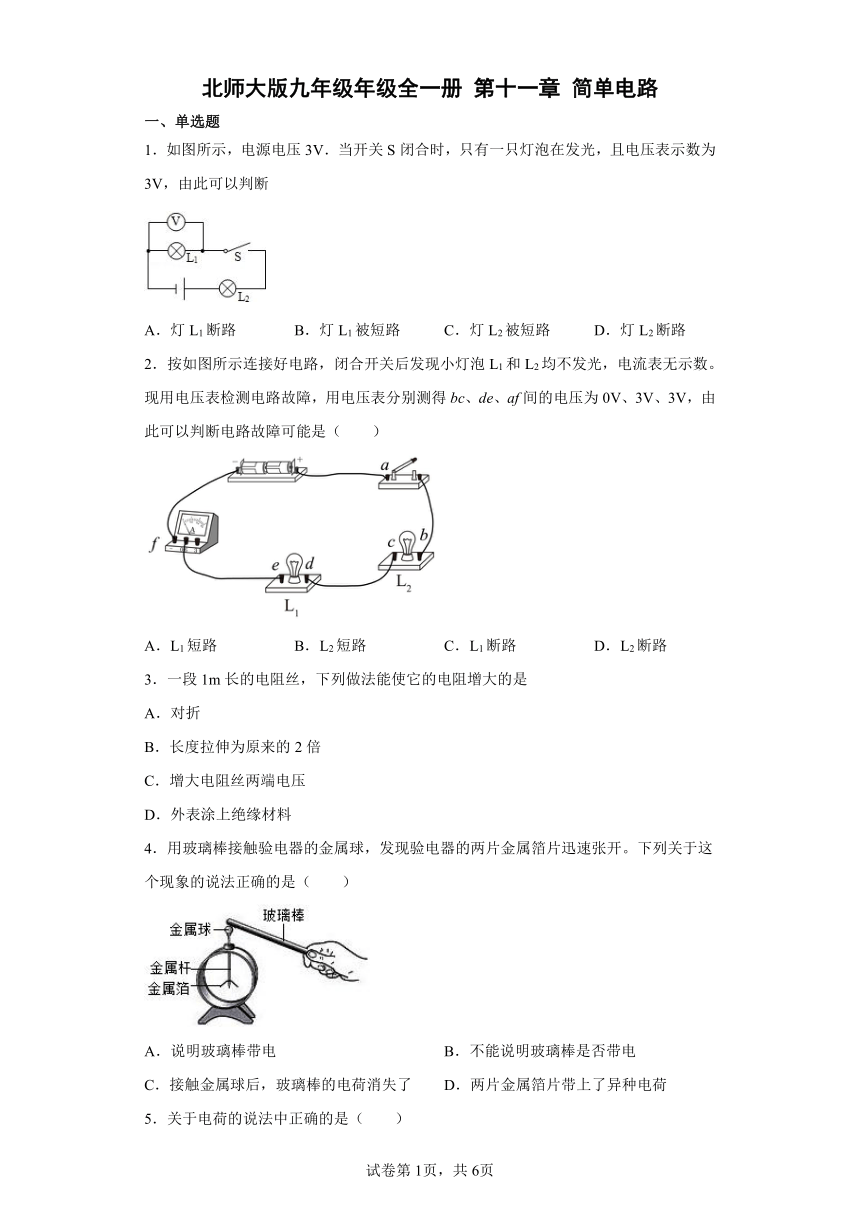

北师大版九年级年级全一册第十一章简单电路 单元练习（含解析）

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．如图所示，电源电压3V．当开关S闭合时，只有一只灯泡在发光，且电压表示数为3V，由此可以判断
A．灯L1断路 B．灯L1被短路 C．灯L2被短路 D．灯L2断路
2．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
3．一段1m长的电阻丝，下列做法能使它的电阻增大的是
A．对折
B．长度拉伸为原来的2倍
C．增大电阻丝两端电压
D．外表涂上绝缘材料
4．用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是（　　）
A．说明玻璃棒带电 B．不能说明玻璃棒是否带电
C．接触金属球后，玻璃棒的电荷消失了 D．两片金属箔片带上了异种电荷
5．关于电荷的说法中正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少

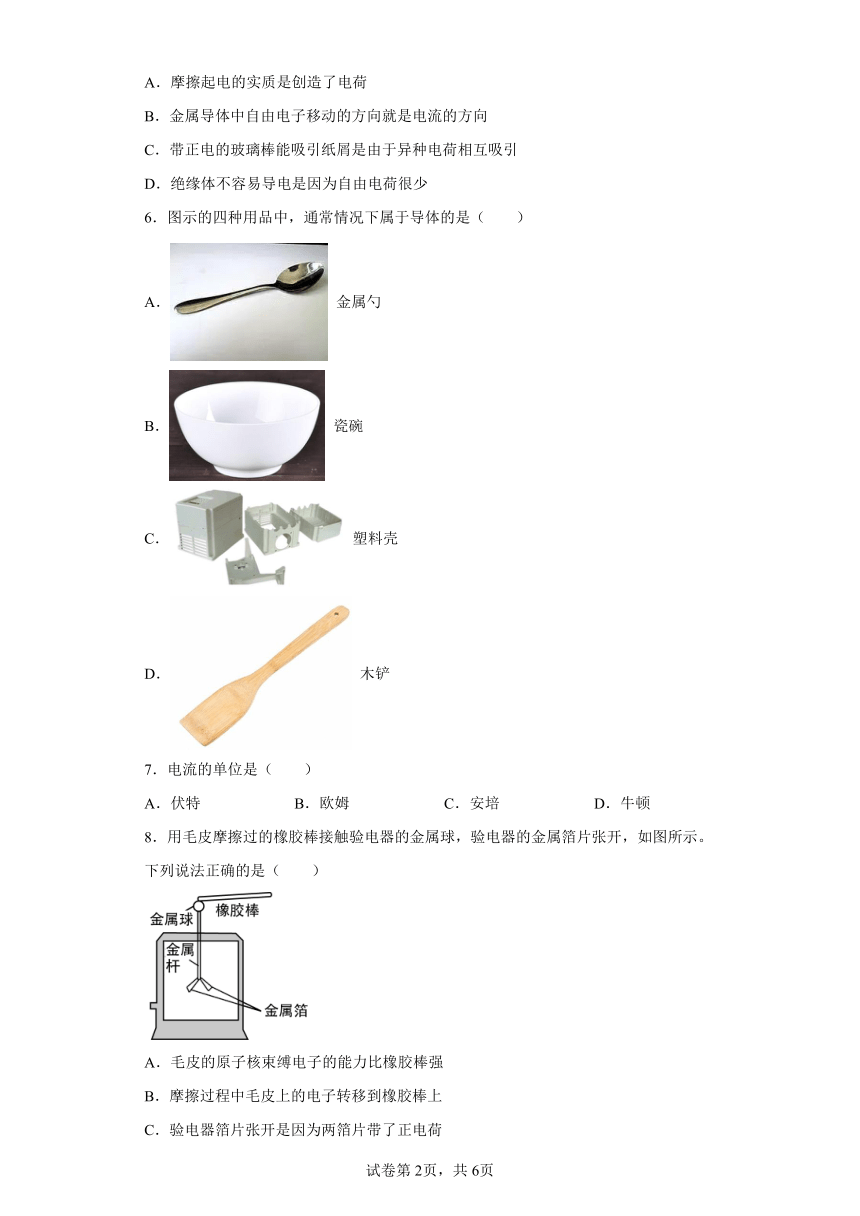

6．图示的四种用品中，通常情况下属于导体的是（　　）
A． 金属勺
B． 瓷碗
C． 塑料壳
D． 木铲
7．电流的单位是（　　）
A．伏特 B．欧姆 C．安培 D．牛顿
8．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反

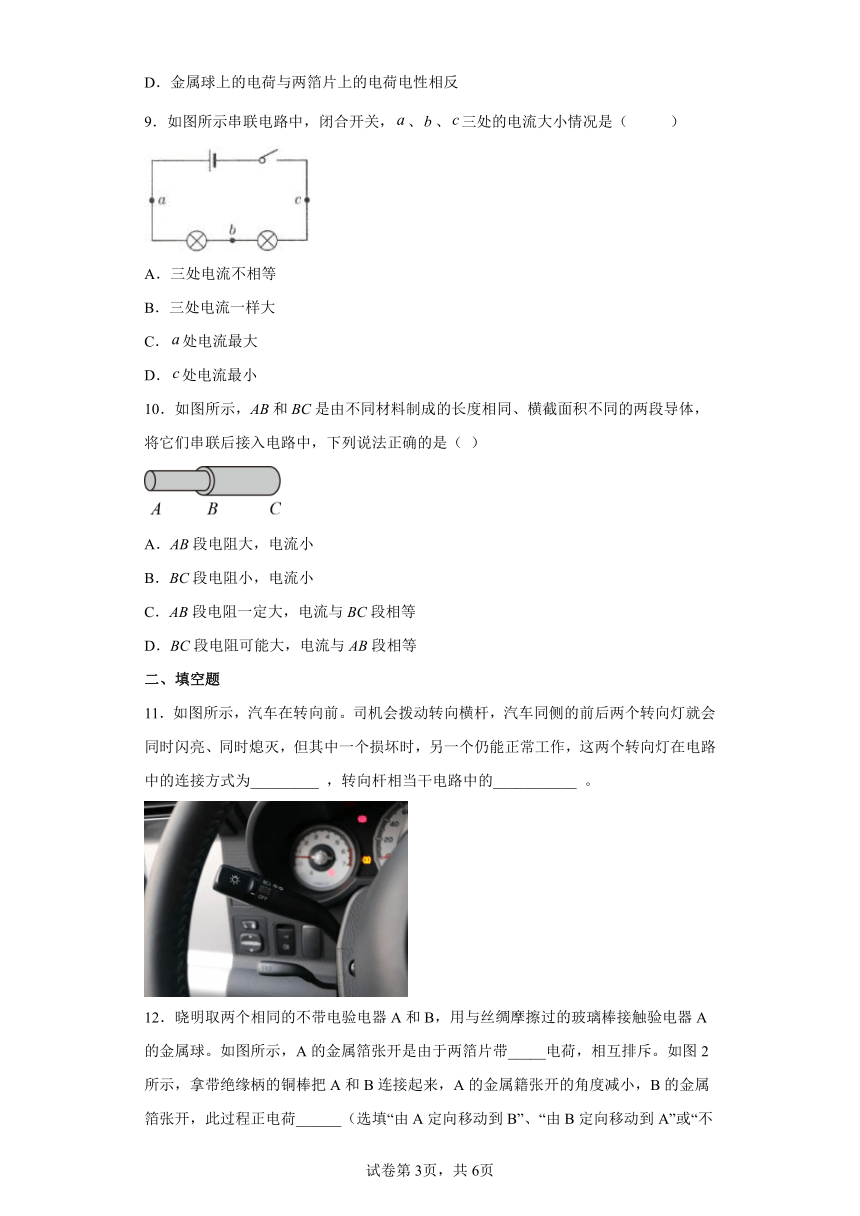

9．如图所示串联电路中，闭合开关，、、三处的电流大小情况是（ ）
A．三处电流不相等
B．三处电流一样大
C．处电流最大
D．处电流最小
10．如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（ ）
A．AB段电阻大，电流小
B．BC段电阻小，电流小
C．AB段电阻一定大，电流与BC段相等
D．BC段电阻可能大，电流与AB段相等
二、填空题
11．如图所示，汽车在转向前。司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_________ ，转向杆相当干电路中的___________ 。
12．晓明取两个相同的不带电验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球。如图所示，A的金属箔张开是由于两箔片带_____电荷，相互排斥。如图2所示，拿带绝缘柄的铜棒把A和B连接起来，A的金属籍张开的角度减小，B的金属箔张开，此过程正电荷______（选填“由A定向移动到B”、“由B定向移动到A”或“不发生定向移动”）。
13．如图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
14．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
15．汤姆生发现了电子，说明______是可分的；毛皮摩擦过的橡胶棒带______电，毛皮在摩擦的过程中______（选填“得到”或“失去”）电子。
三、综合题

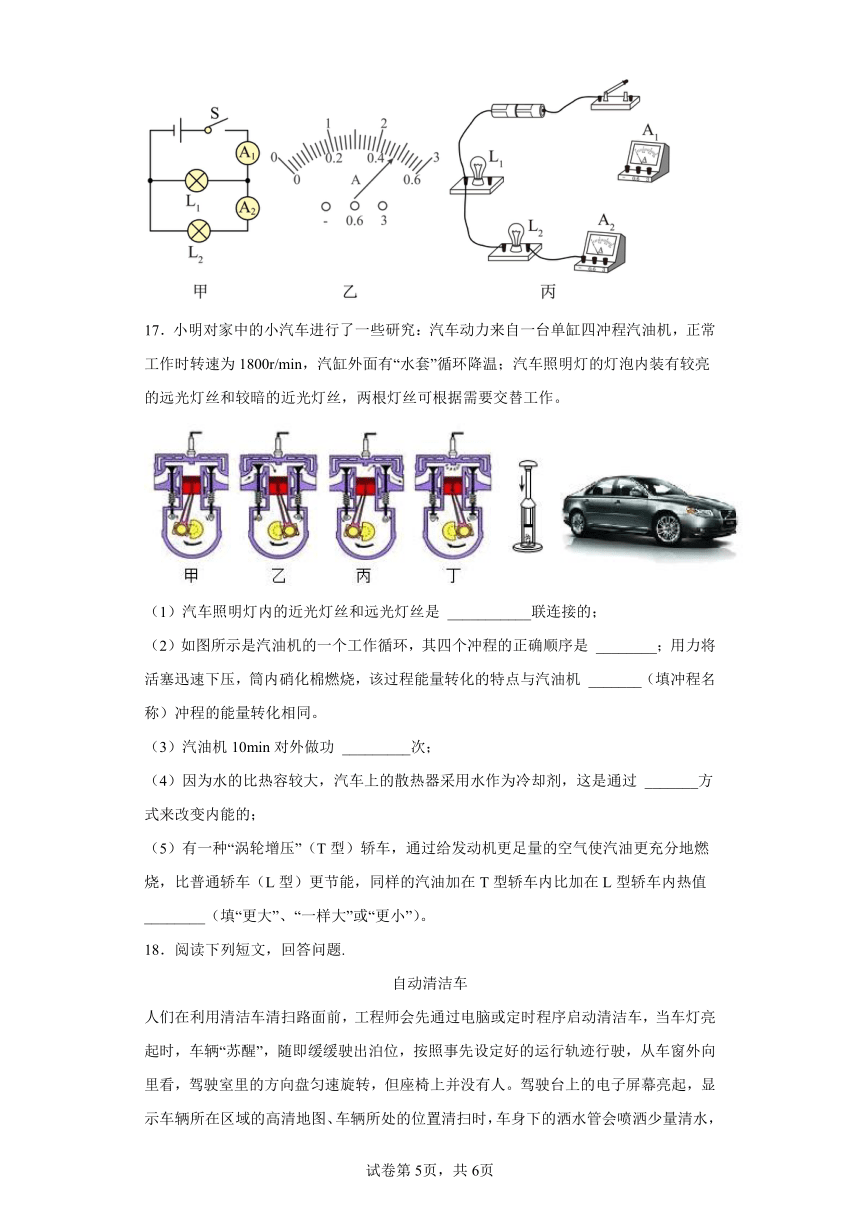

16．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡、正常发光，电流表示数为 1.4A，的示数如图乙所示，求
（1）灯泡、两端电压分别是多少
（2）通过、的电流分别是多少
（3）依据图甲，将图丙中的实物图连接完整。
（4）若灯泡的灯丝烧断，电流、的示数分别是多少
17．小明对家中的小汽车进行了一些研究：汽车动力来自一台单缸四冲程汽油机，正常工作时转速为1800r/min，汽缸外面有“水套”循环降温；汽车照明灯的灯泡内装有较亮的远光灯丝和较暗的近光灯丝，两根灯丝可根据需要交替工作。
（1）汽车照明灯内的近光灯丝和远光灯丝是 ___________联连接的；
（2）如图所示是汽油机的一个工作循环，其四个冲程的正确顺序是 ________；用力将活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与汽油机 _______（填冲程名称）冲程的能量转化相同。
（3）汽油机10min对外做功 _________次；
（4）因为水的比热容较大，汽车上的散热器采用水作为冷却剂，这是通过 _______方式来改变内能的；
（5）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，同样的汽油加在T型轿车内比加在L型轿车内热值 ________（填“更大”、“一样大”或“更小”）。
18．阅读下列短文，回答问题.
自动清洁车
人们在利用清洁车清扫路面前，工程师会先通过电脑或定时程序启动清洁车，当车灯亮起时，车辆“苏醒”，随即缓缓驶出泊位，按照事先设定好的运行轨迹行驶，从车窗外向里看，驾驶室里的方向盘匀速旋转，但座椅上并没有人。驾驶台上的电子屏幕亮起，显示车辆所在区域的高清地图、车辆所处的位置清扫时，车身下的洒水管会喷洒少量清水，以免扬尘。车底一对扫帚盘360度向内圈方向转动，将路面垃圾集中到车底，再扫入垃圾箱，由于车头、车身装有许多传感器，通过发射、接收超声波来侦测障碍物，车辆在运行过程中能够感知自己所在位置，识别红绿灯，并在遇到障碍物、路人时自动绕开。车辆转弯时，会采用相对安全的方式，贴着道路边缘走直线。结束清扫后，车辆会行驶至垃圾倾倒处，缓缓抬起车尾，将箱内垃圾倒入垃圾桶，再放下车尾，驶回泊位。
（1）清洁车在水平路面上工作时将垃圾自动吸入车内，此过程中，若清洁车做匀速直线运动，则机械能将______（选填“变大”“变小”或“不变”），其中车身的LED灯起到警示的作用，它是由______（选填“超导体”或“半导体”）材料制成的；
（2）清洁车在行进过程中遇到玻璃等透明障碍物时，利用______（选填“超声波”或“激光”）才能较好地感知到障碍物；以障碍物为参照物，清洁车是______的；
（3）清洁车采用凹凸材质的轮皮，可增大清洁车与地面间的______力。当功率为240W的清洁车以1m/s的速度沿水平路面匀速直线行驶时，清洁车受到的牵引力为______N。
19．如图所示，将两只灯泡通过开关接入电路中，闭合开关后甲、乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少______A？
（2）闭合开关后，图乙中电流表A1的示数是______A，合______mA。
（3）图乙中通过灯L2的电流为多少______A？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；该电路为串联电路，电压表测量L2两端的电压，根据灯泡工作情况以及电压表示数确定电路的具体故障．
【详解】
由图可见，该电路为两灯串联的电路，电流只有一条路径，由于有一只灯泡在发光，因此电路故障不是断路，故AD错误；
如果灯Ll短路，则L1不亮、L2亮，电压表被短路，应该无示数，不符合题意，故B错误；
如果灯L2短路，L2不亮、L1亮，电压表有示数，测量L1两端电压等于电源电压为3V，符合题意，故C正确．
故选C．
2．C
【详解】
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
3．B
【详解】
A. 电阻丝对折后，导体的长度减小，横截面积增大，电阻减小，故A错误；B. 电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C. 电阻是导体本身的一种性质，大小与导体两端的电压无关，故C错误；D. 在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．故选B.
【点睛】
电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．导体越长、横截面积越小，电阻越大．
4．A
【详解】
玻璃不是导体，金属箔片张开，说明两片金属片带同种电荷，电荷的来源不是玻璃上的电荷传到金属箔片上的，因为玻璃不是导体不导电，电荷来源是金属箔片与玻璃之间的静电作用，玻璃上带正电，小球和金属箔片的组合中，负电荷流向小球，正电荷流向箔片，两片金属箔片都带有正电荷，因此张开。故A正确，B、C、D错误。
故选A。
5．D
【详解】
A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；
D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正确。
故选D。
6．A
【详解】
A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。
故选A。
7．C
【详解】
电流的单位是安培，伏特是电压的单位，欧姆是电阻的单位，牛顿是力的单位。
故选C。
8．B
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
9．B
【详解】
由图像可知该电路为串联电路，串联电路各处电流相等，因此三处电流一样大，故B符合题意．
10．D
【详解】
导体AB和BC串联后接入电路中，根据串联电路电流规律可知，通过导体AB和BC的电流相同；因为导体的电阻与导体的材料、长度、横截面积、温度有关，由题干，导体AB和BC长度相同，而材料、横截面积不同，温度未知，则导体AB和BC段电阻大小无法确定。故ABC错误，D正确。
故选D。
11． 并联 开关
【详解】
[1][2]电路连接方法有两种∶串联和并联。串联的灯泡只能一起亮灭，并联的灯泡可以分别控制亮灭。我们家里的照明电路通常是用并联的方法连接的，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为并联，转向杆相当于电路中的开关。
12． 同种 不发生定向移动
【详解】
[1]与丝绸摩擦过的玻璃棒带正电，当其去接触验电器A的金属球，电子从金属箔片出发流向金属球、玻璃棒，这样金属箔片就带上了同种电荷，相互排斥。
[2]拿带绝缘柄的铜棒把A和B连接起来，A的金属籍张开的角度减小，B的金属箔张开，由于在金属中能够自由移动的是自由电子，正电荷不移动。
13． 串联 L2短路
【详解】
[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压表之内的电路发生了短路，可能是L2短路。
14． 0.2 0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
15． 原子 负 失去
【详解】
[1]原子包含原子核和核外电子，汤姆生发现了电子，说明原子是可分的。
[2][3]摩擦起电的实质是电子发生转移。毛皮与橡胶棒摩擦，毛皮在摩擦的过程中失去电子，带正电；橡胶棒在摩擦的过程中得到电子，带负电。
16．（1）3V；3V（2）0.92A；0.48A（3） （4）0.48A；0.48A
【详解】
解：（1）由图甲可知，两灯泡并联，已知电源电压为3V，根据并联电路电压的特点，则灯泡L1、L2两端的电压都等于电源电压，故灯泡L1、L2两端电压分别是为3V、3V。
（2）由图甲可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流。已知电流表A1示数为1.4A，即干路电流I＝1.4A。由图乙可知，电流表A2若选0～3A的量程，分度值是0.1A，示数为2.4A，而电流表A2测灯泡L2所在支路的电流，其示数不能大于干路电流，因此电流表A2选用的量程是0～0.6A，分度值是0.02A，示数为0.48A；即通过L2的电流
I2＝0.48A
因为并联电路中干路电流等于各支路电流之和，则通过灯泡L1的电流
I1＝I﹣I2＝1.4A﹣0.48A＝0.92A
即通过L1、L2电流分别为 0.92A和0.48A。
（3）两灯并联，电流表示数为 1.4A ，A1选用大量程；A2选用小量程，根据电路图连接实物图，注意各元件顺序与电路图一一对应，如下所示：
（4）若L1灯丝突然烧断，此时电路为L2的简单电路，则电流表A1和A2都测量L2的电流，由于并联电路中，各支路互不影响，根据（2）可知，通过L2的电流大小不变，所以电流A1、A2的示数分别为0.48A、0.48A。
答：（1）灯泡L1、L2两端电压分别为 3V、3V；
（2）通过L1、L2电流分别为 0.92A和0.48A；
（3）若L1的灯丝烧断，电流A1、A2的示数分别为0.48A、0.48A。
17． 并 乙甲丁丙 压缩 9000 热传递 一样大
【详解】
（1）[1]由题意可知，两根灯丝可根据需要交替工作，所以这种灯泡内两根灯丝在电路中的连接方式是并联。
（2）[2]甲图两气阀紧闭，活塞向上压缩，是压缩冲程；乙图吸气阀打开，排气阀关闭，活塞下行，是吸气冲程；丙图排气阀打开，吸气阀关闭，活塞上行，是排气冲程；丁图两气阀关闭，火花塞点火，是做功冲程。汽油机冲程的顺序是：吸气冲程、压缩冲程、做功冲程、排气冲程，所以甲乙丙丁作为一个工作循环的排序是：乙甲丁丙。
[3]在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使空气的内能增加、温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同。
（3）[4]由题意可知，单缸四冲程汽油机的飞轮转速是1800r/min，即每10分钟转18000圈，完成36000个冲程，做功9000次。
（4）[5]汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作；与其它液体比较，水的比热容大，在质量和升高的温度相同时，由公式Q=cmΔt知，水吸收的热量多，冷却效果最好；汽车发动机开始工作一段时间后，散热器中水的内能会增加，这是由于散热器中的水从发动机上吸取热量导致的，所以这是通过热传递方式来改变内能的。
（5）[6]热值是燃料的特性，与燃烧情况无关。因此同样的汽油加在T型轿车内与加在L型轿车内热值一样大。
18． 变大 半导体 超声波 运动 摩擦 240
【详解】
（1）[1]清洁车在水平路面上工作时将垃圾自动吸入车内，清洁车做匀速直线运动，速度不变，由于车内垃圾增多，质量变大，故动能变大，重力势能不变；故机械能变大。
[2]车身的LED灯起到警示的作用，它由半导体材料制成。
（2）[3]超声波是以波的形式传播的，遇到障碍物时会反射从而被机器人接收，光速度太快，传播或反射回来的时间过短，不便于测量，故机器人在行进过程中遇到玻璃等透明障碍物时，超声波才能较好感知到障碍物。
[4]以障碍物为参照物，清洁车和障碍物之间发生了位置的变化，所以清洁车是运动的。
（3）[5]清洁车采用凹凸材质的轮皮，是为了通过增大接触面的粗糙程度而增大清洁车与地面之间的摩擦力。
[6]根据P=Fv可得清洁车的牵引力
F==240N
19． 1.2 0.48 480 0.72
【详解】
（1）[1]由图甲知，开关闭合时，L1被电流表短路，只有L2接入电路中，故通过L2的电流为电流表示数，即1.2A；
（2）[2][3]由图丙可知，电流表所接量程为0~0.6A，由指针位置可知此时电流为0.48A，故A1的示数为0.48A，合480mA；
（3）[4]由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，通过L2的电流大小为
I2＝I-I1＝1.2A-0.48A＝0.72A
