苏科版九年级下册第十五章电功和电热 单元练习（含解析）

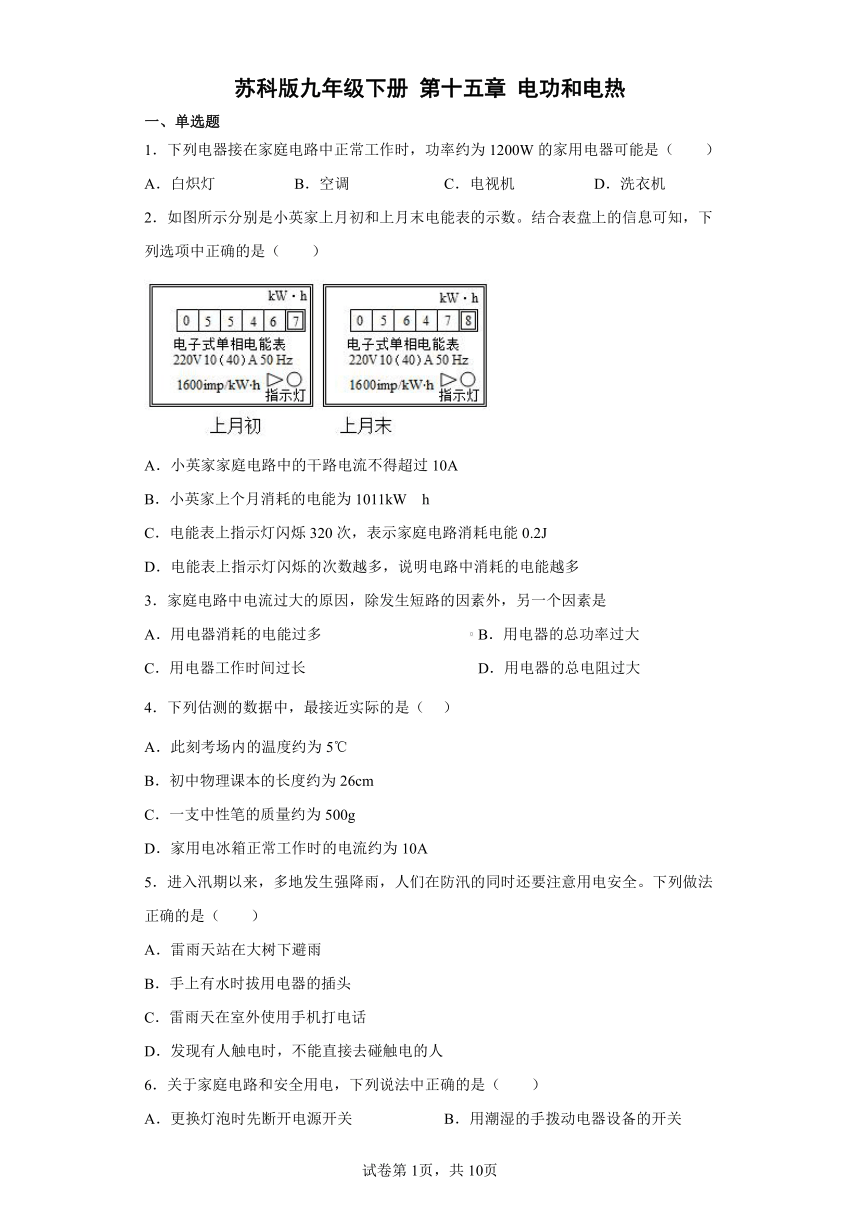

苏科版九年级下册 第十五章 电功和电热
一、单选题
1．下列电器接在家庭电路中正常工作时，功率约为1200W的家用电器可能是（　　）
A．白炽灯 B．空调 C．电视机 D．洗衣机
2．如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kW h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
3．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
4．下列估测的数据中，最接近实际的是（ ）
A．此刻考场内的温度约为5℃
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A
5．进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（　　）
A．雷雨天站在大树下避雨
B．手上有水时拔用电器的插头
C．雷雨天在室外使用手机打电话
D．发现有人触电时，不能直接去碰触电的人
6．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的

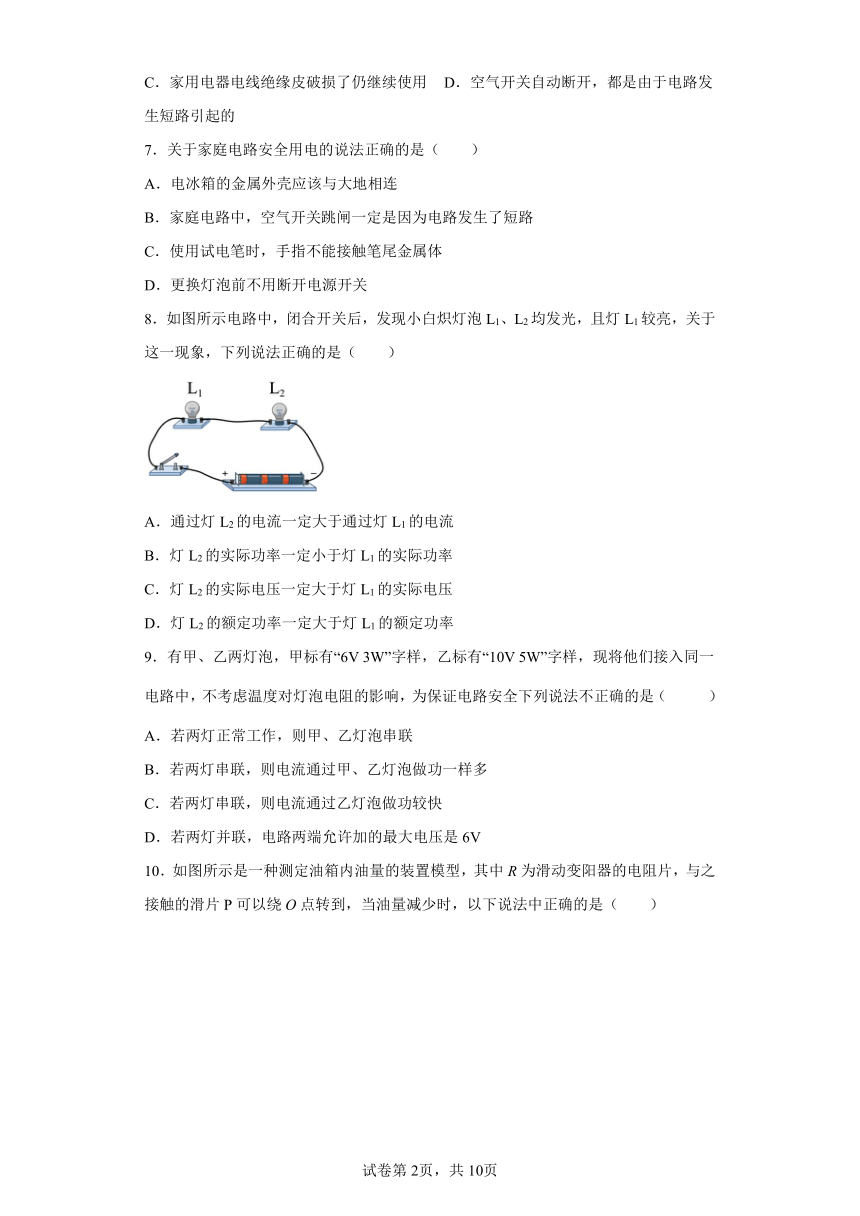

7．关于家庭电路安全用电的说法正确的是（　　）
A．电冰箱的金属外壳应该与大地相连
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体
D．更换灯泡前不用断开电源开关
8．如图所示电路中，闭合开关后，发现小白炽灯泡L1、L2均发光，且灯L1较亮，关于这一现象，下列说法正确的是（　　）
A．通过灯L2的电流一定大于通过灯L1的电流
B．灯L2的实际功率一定小于灯L1的实际功率
C．灯L2的实际电压一定大于灯L1的实际电压
D．灯L2的额定功率一定大于灯L1的额定功率
9．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（ ）
A．若两灯正常工作，则甲、乙灯泡串联
B．若两灯串联，则电流通过甲、乙灯泡做功一样多
C．若两灯串联，则电流通过乙灯泡做功较快
D．若两灯并联，电路两端允许加的最大电压是6V

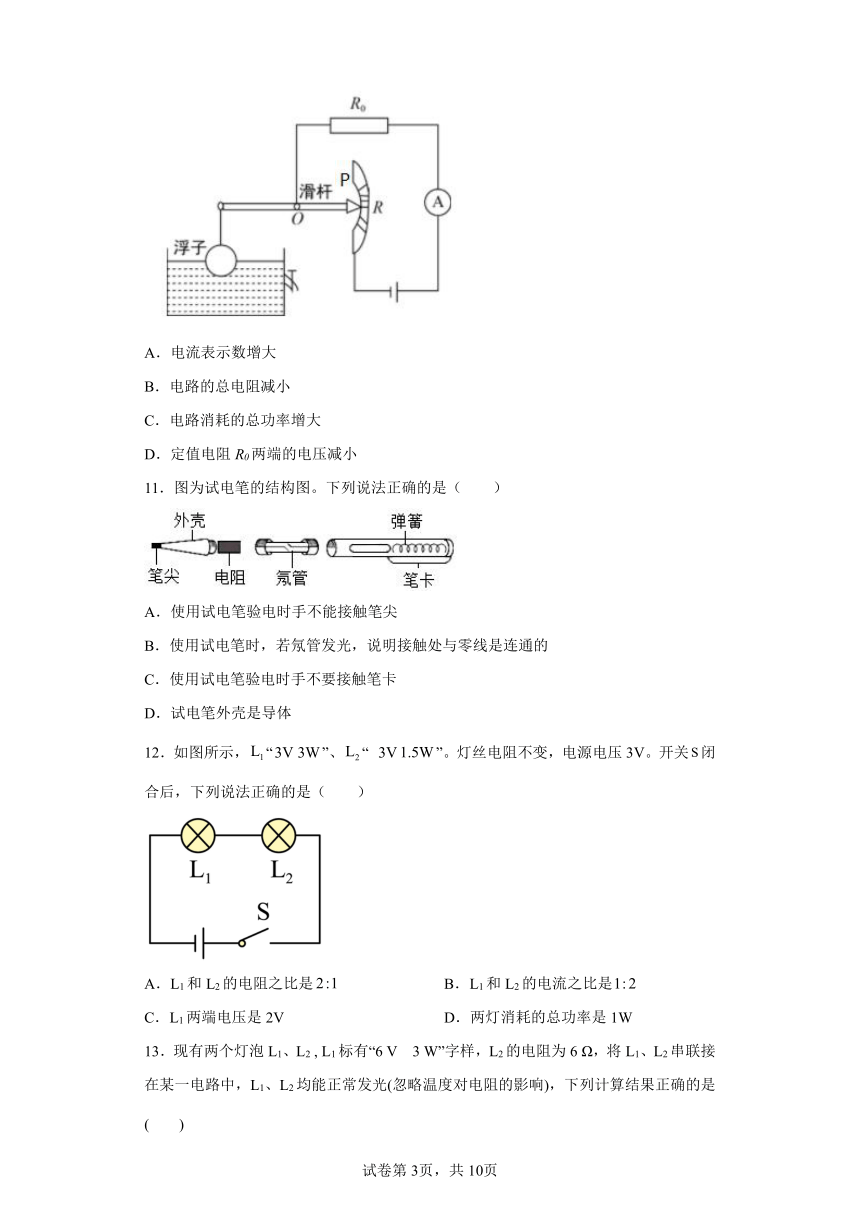

10．如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阳器的电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是（　　）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
11．图为试电笔的结构图。下列说法正确的是（　　）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
12．如图所示，“”、“ ”。灯丝电阻不变，电源电压3V。开关闭合后，下列说法正确的是（　　）
A．L1和L2的电阻之比是 B．L1和L2的电流之比是
C．L1两端电压是2V D．两灯消耗的总功率是1W
13．现有两个灯泡L1、L2 , L1标有“6 V　3 W”字样，L2的电阻为6 Ω，将L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是( )
A．灯L1的电流比L2的大
B．灯L1的亮度比L2的大
C．灯L2的额定功率为3 W
D．电路两端的总电压为12 V

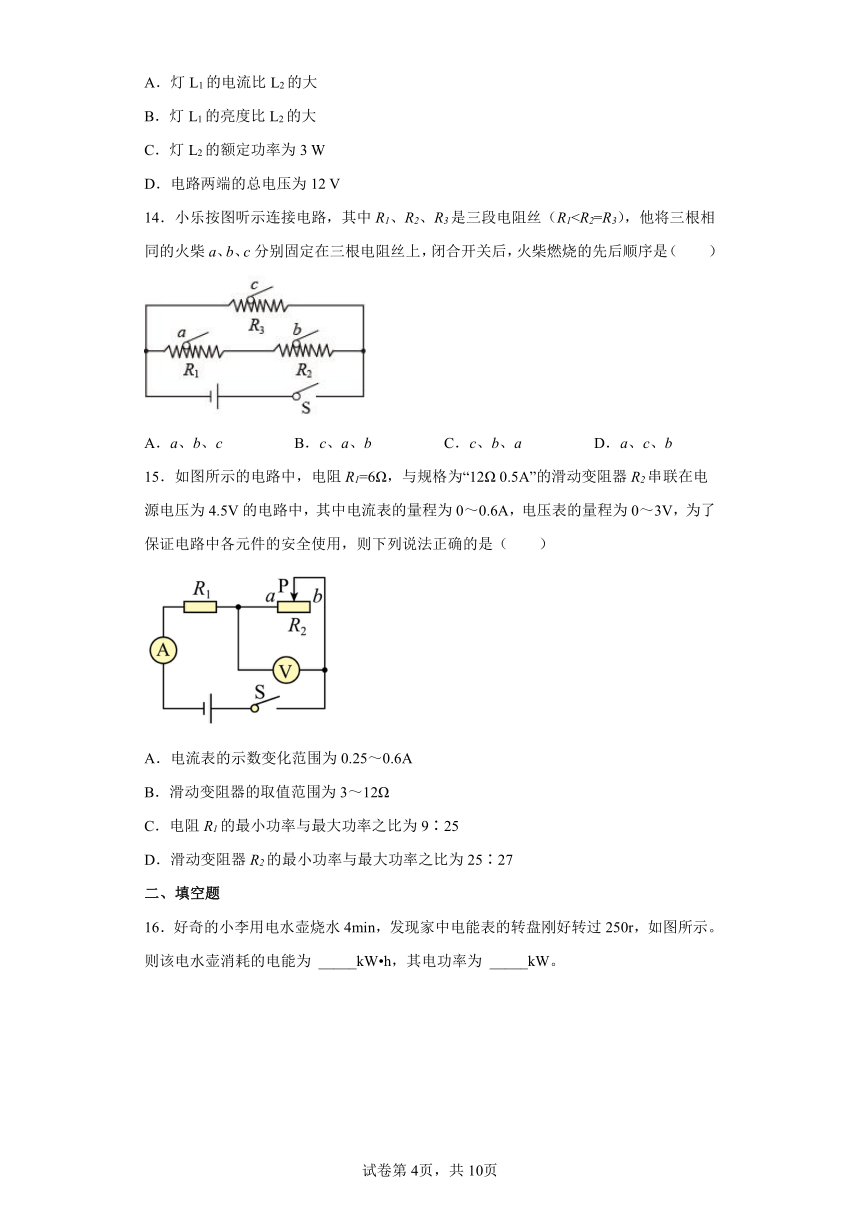

14．小乐按图听示连接电路，其中R1、R2、R3是三段电阻丝（R1A．a、b、c B．c、a、b C．c、b、a D．a、c、b
15．如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（　　）
A．电流表的示数变化范围为0.25～0.6A
B．滑动变阻器的取值范围为3～12Ω
C．电阻R1的最小功率与最大功率之比为9∶25
D．滑动变阻器R2的最小功率与最大功率之比为25∶27
二、填空题

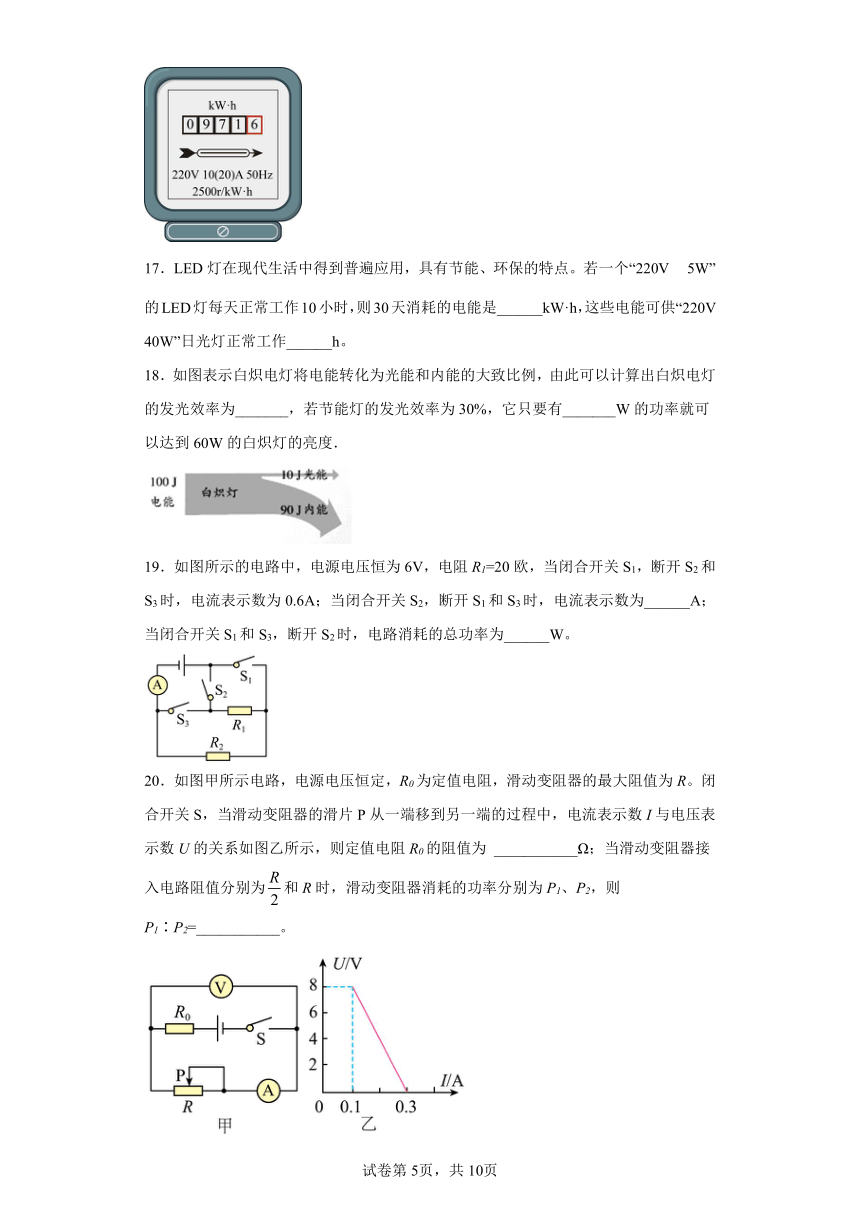

16．好奇的小李用电水壶烧水4min，发现家中电能表的转盘刚好转过250r，如图所示。则该电水壶消耗的电能为 _____kW h，其电功率为 _____kW。
17．LED灯在现代生活中得到普遍应用，具有节能、环保的特点。若一个“220V 5W”的LED灯每天正常工作10小时，则30天消耗的电能是______kW·h，这些电能可供“220V 40W”日光灯正常工作______h。
18．如图表示白炽电灯将电能转化为光能和内能的大致比例，由此可以计算出白炽电灯的发光效率为_______，若节能灯的发光效率为30%，它只要有_______W的功率就可以达到60W的白炽灯的亮度．
19．如图所示的电路中，电源电压恒为6V，电阻R1=20欧，当闭合开关S1，断开S2和S3时，电流表示数为0.6A；当闭合开关S2，断开S1和S3时，电流表示数为______A；当闭合开关S1和S3，断开S2时，电路消耗的总功率为______W。
20．如图甲所示电路，电源电压恒定，R0为定值电阻，滑动变阻器的最大阻值为R。闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为 ___________Ω；当滑动变阻器接入电路阻值分别为和R时，滑动变阻器消耗的功率分别为P1、P2，则P1∶P2=___________。
三、综合题
21．在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个档位，工作电路简化为图乙所示，其中S'为档位开关，R1和R2为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火档时，红灯亮；处于文火档时，绿灯亮。已知电中药壶额定电压为220V，猛火档的额定功率为2420W，R2=180Ω。
（1）根据题意，可判断A灯是______（选填“红”或“绿”）灯；
（2）求电中药壶文火档的额定功率______；
（3）暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火挡加热6min至沸腾后，再用文火档慢熬30min，共消耗电能0.3kW·h。由此计算电中药壶工作时的实际电压______。
22．小明家的电能表在上个月底的示数如图所示，电价为0.5元/度，每月底缴费一次。小明家这个月底缴纳电费100元，则
（1）小明家电能表这个月底的示数应为_________kW·h；
（2）当家里只有电磁炉工作时，该电能表在2min内转了100转，则该电磁炉的功率为_________kW；
（3）小明家想要采购一台额定功率为3000W的速热电热水器，应选择________（两/三）孔插座，该电能表___________（能/不能）满足使用要求。
23．如图所示是一款电热桌垫的简化电路图，该电热桌垫有高、中、低三个加热档位，旋钮开关可以分别置于“0-1”、“1-2”、“2-3”、“3-4”接线柱， R1、R2、R3为三个加热电阻。已知R1=1936，R2=880，电热桌垫正常工作时，高温档电功率为低温档电功率的2倍。
（1）当旋钮开关在_______位置时电热桌垫处于高温档；
（2）R3的阻值是多少？______
（3）该电热桌垫在中温档正常工作5min，消耗多少电能？______
24．阅读短文，回答问题：
××系列电饼铛产品说明书
一、产品特点
①上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。
②产品有低锅沿，高锅沿。低锅沿适合烙制大饼：高锅沿适合烙制水煎包。
③上下钻结构严密，在烙制食品过程中基本不失水分，烙熟的食品松软适度，美味可口。
二、安装须知
①额定电压220V，工作电压可在额定电压基础上±10%浮动。
②使用前须将锅体外壳通过导线接地，勿将接地线接在自来水管道上。
③应配备保险装置和漏电保护器，选用相匹配的导线按要求接通电源。
三、注意事项
①搬运应轻抬轻放，以免损坏内部电器元件。
②不使用时，除关闭机上开关外，还需断开总电源，以免意外发生。
③经常保持铛体和机箱清洁干净，以免降低电器绝缘性能，严禁用水冲刷。
四、常见故障和维修方法
故障现象 可能原因 排除方法 故障现象 可能原因 排除方法
接通电源，保险丝立即烧断 保险丝太细 更换适当的保险丝 不热 加热器损坏 更换新线
微量漏电 保险引线短路 检查引线更换新线 调温器触点接触不良 更换加热器
受潮 接好地线，通电加热五分钟以上 更换或修理调温器
（1）在用电高峰时，实际电压为210V，该电饼铛能否使用________；
（2）使用前，须将金属箱体接地是为了防止________时发生触电事件；
（3）上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少了水分的________（填物态变化的名称），防止水分大量散失到空气中；
（4）电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用________________。
25．如图甲是某品牌智能体重秤，图乙是它的电路结构图，R0为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）当秤盘为空时，R的阻值为______；
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少 ( )
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛 ( )
26．阅读短文，回答问题
除湿机
湿度是指空气的干湿程度，或含有的水蒸气的多少，天气预报中最常用的是相对湿度。相对湿度是空气中实际水蒸气含量与同温度下的最大可容纳水蒸气含量的百分比值，符号为%RH。人体感觉舒适的湿度一般为40%~70%。相对湿度为100%时，称为饱和状态，在饱和状态下，水份不再蒸发。夏季遇到这种天气，人体分泌的汗水难以蒸发，感到闷热难以忍受。
如图1所示为某实验室的自动除湿机，由压缩机、热交换器（蒸发器、冷凝器）、风机、水箱、机壳等组成。除湿机一般可以实现恒湿功能，当湿度达到设定值时，会自动断开压缩机与风机。水箱中还设有水位控制开关，当水箱水满时，也会自动断开电源。
（1）依据文中所说“10℃时，1m3的空气最大可容纳8g水蒸气”，如果空气中实际的水蒸气含量为2g，则相对湿度是______%RH；
（2）如图2所示，是该除湿机水箱中的一个装置，当水箱装满水时能自动断开电源开关，起到安全防护的作用。该装置的原理如图3，水平横杆AC可绕支撑点O转动，A端利用磁力紧紧和机器开关B吸在一起，C端下的M是一正方体浮块。当水箱中的水接近盛满时，浮块由于受到浮力的作用，对横杆C端施加的竖直向上的力F达到0.6N时横杆A端恰好脱离开关B，除湿机停止工作。此时横杆C对浮块M的压力大小为______N，若浮块质量40g，边长5cm，浮块在水下深度是______cm；
（3）除湿机中的压缩机是整个系统的核心，除湿机的动力全部由压缩机来提供。除湿机内部的电路结构由控制电路和工作电路两部分组成，简化后的电路图如图4所示。控制电路中的电源电压U1=12V，调控电阻R0的阻值范围为0~1000Ω，R为装在除湿机内的湿敏电阻，其阻值随相对湿度φ变化的图像如图5所示，L为磁控开关。当湿敏电阻R的阻值发生变化时，控制电路中线圈的电流随之发生变化，当电流大于或等于20mA时，L的两个磁性弹片相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压220V，Rg为保护电阻，磁控开关L的线圈电阻不计。
①压缩机工作过程中内部的电动机主要把电能转化成______能；当S接通时，可判断出图4中线圈上端P的磁极是______极。
②因实验室内有较敏感的器件，要求相对湿度控制在45%RH以内，则调控电阻R0的阻值不能超过______Ω。如果要适当提高相对湿度，可采取的办法是______（答出一种即可）；
③若除湿过程中工作电路的总功率为1100W，已知保护电阻Rg=2Ω，如果除湿机工作时磁控开关L的磁性弹片有一半的时间是闭合的，则1h内Rg消耗的电能______J；
（4）某除湿机有40%（干衣模式）、50%、60%、70%等4个恒湿功能挡位，如图6是它分别工作于不同挡位时测得的电流随时间的变化图像，其中属于干衣模式的是______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．白炽灯的额定功率一般小于100W，故A不符合题意；
B．空调机的功率一般较大，在1000W左右，故B符合题意；
C．电视机的功率约在100W左右，故C不符合题意；
D．洗衣机的功率一般在300W左右，故D不符合题意。
故选B。
2．D
【详解】
A．由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，故A错误；
B．小英家上月消耗的电能为
5647.8kW h﹣5546.7kW h＝101.1kW h
故B错误；
C．1600imp/kW h表示每消耗1kW h的电能指示灯闪烁1600次，指示灯闪烁320次消耗的电能为
故C错误；
D．电能表上指示灯闪烁的次数越多，则电路中消耗的电能越多，故D正确。
故选D。
3．B
【详解】
根据对家庭电路中电流过大的原因理解，另一个因素是用电器总功率过大．故选B.
4．B
【详解】
A．此刻考场内的温度约为25℃，故A错误；
B．初中物理课本的长度约为26cm，与实际相符，故B正确；
C．一支中性笔的质量约为10g，故C错误；
D．家用电冰箱的功率约为200W，正常工作的电流约为1A，故D错误。
故选B。
5．D
【详解】
A．雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A错误；
B．自来水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，故B错误；
C．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故C错误；
D．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D正确。
故选D。
6．A
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
7．A
【详解】
A．有金属外壳的电冰箱应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触电事故，故A正确；
B．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故B错误；
C．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故D错误。
故选A。
8．B
【详解】
A．由实物图可知，灯泡L1、L2串联，所以通过灯L2的电流等于通过灯L1的电流，故A错误；
BC．小灯泡的亮度取决于实际功率，灯L1较亮，说明灯L1的实际功率大于灯L2的实际功率，串联电路电流处处都相等，根据电功率的推导公式可知，灯L1的实际电压大于灯L2的实际电压，故B正确，C错误；
D．题目中没有说明小灯泡是否正常发光，故额定功率的大小无法判断。故D错误。
故选B。
9．B
【详解】
由P=UI得，甲灯泡的额定电流为
乙灯泡的额定电流为
由欧姆定律得，甲灯泡的电阻为
乙灯泡的电阻为
A．若两灯正常工作，即电流都为0.5A，因为它们的额定电压不同，所以甲、乙灯泡必须串联，故A正确，A不符合题意；
B．若两灯串联，电流相同，乙的电阻大，根据W=I2Rt知，在相同时间内电流通过乙灯泡做的功多，故B错误，B符合题意；
C．若两灯串联，电流相同，乙的电阻大，根据P=I2R知，乙的实际功率大，电流通过乙灯泡做功较快，故C正确，C不符合题意；
D．若两灯并联，电路两端允许加的最大电压与额定电压小的用电器的电压相同，即电路两端允许加的最大电压是6V，故D正确，D不符合题意。
故选B。
10．D
【详解】
AB．当油量减少时，浮子向下运动，滑片向上运动，由图可知，此时滑动变阻器的电阻变大，电路总电阻变大，电源电压和定值电阻R0的电阻不变，根据公式得电路中的电流变小，电流表示数变小，故AB错误；
C．电源电压一定，电流减小，根据公式得电路的总功率变小，故C错误；
D．定值电阻R0的电阻不变，电路中的电流变小，根据公式得R0两端的电压减小，故D正确。
故选D。
11．A
【详解】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
12．D
【详解】
根据电路图可知，两灯泡串联；
A．根据 知，
的电阻为：
的电阻为：
所以和的电阻之比为：
故A错误；
B．因为串联电路电流处处相等，所以和的电流之比是，故B错误；
C．电路的电流为
两端电压是：
故C错误；
D．两灯泡消耗的总功率为：
故D正确。
故选 D。
13．B
【详解】
将L1、L2串联接在某一电路中，因为串联电路电流处处相等，故A错误；
L1、L2均能正常发光，L1正常工作电流为：，
L2两端的电压为：，
L2的功率为：，故，L1更亮一些，故B正确，C错误；
总电压为：，故D错误．
故选B．
14．C
【详解】
由电路图知，电阻丝R1、R2先串联再与R3并联，且R1故选C。
15．B
【详解】
由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB．串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为，当电流最大为0.5A时，电阻R1两端的最大电压为
则滑动变阻器两端的最小电压
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，滑动变阻器连入电路的最小阻值
由于电压表的量程为“0~3V”，则电压表示数最大为，当变阻器两端的电压最大时，R1两端的电压最小，则
电路中最小电流为
此时滑动变阻器接入电路的最大阻值为
所以电路中的电流范围为0.25~0.5A，滑动变阻器的取值范围为3~12Ω，故A错误，B正确；
C．电阻R1的最小功率为
电阻R1的最大功率
电阻R1的最小功率与最大功率之比为
故C错误；
D．由串联电路的规律和欧姆定律可得，变阻器R2的功率为
①
由①知，当
(电流大于0.25A 而小于0.5A)，变阻器的功率达到最大，其最大功率为
②
因为功率为关于电流的一元二次方程，且开口向下，当取电流最小值0.25A，变阻器的功率
③
当取电流最大值0.5A，变阻器的功率
④
二者取值相同，同为最小功率，滑动变阻器R的最小功率与最大功率之比为
故D错误。
故选B。
16． 0.1 1.5
【详解】
[1][2]电能表的转盘刚好转过250r，则该电水壶消耗的电能为
其电功率为
17． 1.5 37.5
【详解】
[1]30天消耗的电能
W=Pt=5×10-3kW×10h×30=1.5kW·h
[2]这些电能可供“220V 40W”日光灯正常工作的时间
18． 10% 20
【详解】
白炽灯的总功是消耗的100J的电能，有用功是10J的光能，发光效率η= =10%，节能灯的发光亮度要和白炽灯相同，就需要让两者的有用功相同，
W白炽灯有用功=W节能灯有用功，W白炽灯总功η白炽灯=W节能灯总功η节能灯，P白炽灯tη白炽灯=P节能灯tη节能灯，60W×10%=P节能灯×30%，P节能灯=20W．
19． 0.2 5.4
【详解】
[1]当闭合开关S1，断开S2和S3时，为R2的简单电路，电流表测电路的电流，由欧姆定律得
当闭合开关S2，断开S1和S3时，两电阻串联，由电阻的串联和欧姆定律，电路的电流是
[2]当闭合开关S1和S3，断开S2时，两电阻并联，由欧姆定律，通过R1的电流是
根据并联电路各支路互不影响，由并联电路电流的规律，电路的总电流是
I并=I+I1=0.6A+0.3A=0.9A
电路的总功率为是
P=UI并=6V×0.9A=5.4W
20． 40 9∶8
【详解】
[1]闭合开关S后，两电阻串联，电压表测量变阻器两端电压，当滑动变阻器的滑片P在最左端时接入电阻为零，电压表示数为零，此时电源电压
滑片P在最右端时接入最大阻值，电压表示数最大，此时电源电压
联立可得
，
滑动变阻器最大电阻为
[2]当滑动变阻器接入电路阻值分别为和R时，滑动变阻器消耗的功率分别为P1、P2，此时
则
21． 红灯 242W 200V
【详解】
（1）[1]指示灯的阻值忽略，当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联电路，此时电路中总电阻较大，根据
可知总功率较小，电中药壶处于文火挡，绿灯亮，所以指示灯B是绿灯；当开关S闭合，S′打至触点N时，电路为R1和指示灯A的串联电路，此时电路中总电阻较小，根据
可知总功率较大，电中药壶处于猛火挡，红灯亮，所以指示灯A是红灯。
（2）[2]猛火挡的额定功率为2420W，根据
可知，电阻R1的阻值
当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联的电路，电中药壶处于文火挡，故电中药壶文火挡的额定功率
（3）[3]设实际电压为U实，共消耗电能0.3kW·h，即
W实=0.3kW·h=1.08×106J
根据
可知，消耗的总电能
W=U实2R1t1+U实2R总t2=U实220Ω×6×60s+U实220Ω+180Ω×30×60s
即
解出U实=200V。
22． 1131.6 1.2 三 不能
【详解】
（1）[1]电价为0.5元/度，缴纳电费100元，则消耗的电能
则这个月底的示数为
931.6kW·h+200kW·h=1131.6kW·h
（2）[2]由图可知，用电器每消耗1kW·h电能，电能表的表盘转过2500转，则转过100转消耗的电能为
用电器消耗电能所用时间
该电磁炉的功率
（3）[3]为了符合安全用电原则，大功率用电器外壳要接地，因此速热电热水器要用三孔插座。
[4]由电能表参数可知，该电能表允许通过的最大额定电流为10A，则接电路中允许接入的用电器的最大功率为
P=UI=220V×10A=2200W<3000W
所以该电能表不能满足使用需要。
23． 3和4 330Ω 16500J
【详解】
（1）[1]当旋钮开关置于“1和2”接线柱时，R2、R3串联，电路电阻最大，根据可知，电功率最小，处于低温挡；当旋钮开关置于“2和3”接线柱时，R3被短路，电路为R2的简单电路，电路电阻较大，根据可知，电功率较大，处于中温挡；当旋钮开关置于“3和4”接线柱时，R1、R2并联，电路电阻最小，根据可知，电功率最大，处于高温挡。
（2）[2]高温挡时的电功率
由题意知，高温档电功率为低温档电功率的2倍，低温档的功率
低温挡时电路总电阻
因串联电路总电阻等于各分电阻之和，所以R3的阻值
R3=R-R2=1210Ω-880Ω=330Ω
（3）该电热桌垫在中温档正常工作5min，消耗电能
24． 能 漏电 汽化 电流热效应
【详解】
（1）[1]依题意得，该电饼铛的额定电压为220V，在用电高峰时，实际电压为210V，小于额定电压，该电饼铛能使用。
（2）[2]金属箱体是导体，会导电，使用前，须将金属箱体接地是为了防止漏电时发生触电事件。
（3）[3]上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少水分吸热汽化成的水蒸气，使烙制食品的过程中基本不失水分，外黄里嫩。
（4）[4]电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用电流热效应，即通电过程中，电饼铛中的导线有电流通过，电流做功，将电能转化为内能，产生热量，水分吸热汽化。
25． 600Ω 200Ω 800N
【详解】
解：（1）由图丙可知：当秤盘为空时，R的阻值为600N。
（2）串联电路电压的关系
U总=U+U0
压敏电阻R两端的电压
U=U总-U0=6V-2.4V=3.6V
由图像可知压敏电阻的阻值为300Ω，电路中的电流
R0的阻值是
（3）方法一：由W总=UIt得小华站在体重秤上时，电路中的电流
此时电路中的总电阻值
压敏电阻的电阻值
R=R总-R0=400Ω-200Ω=200Ω
由图像可知小华的体重为800N。
方法二：电路的功率
由可得
压敏电阻的电阻值
R=R总-R0=400Ω-200Ω=200Ω
由图像可知小华的体重为800N。
答：（1）当秤盘为空时，R的阻值为600Ω；
（2）R0的阻值是200Ω；
（3）小华的体重为800N。
26． 25 0.6 4 机械能 N 500 减小电源电压U1##增大调控电阻R0的阻值 D
【详解】
（1）[1]相对湿度是空气中实际水蒸气含量与同温度下的最大可容纳水蒸气含量的百分比。所以相对湿度为
（2）[2]浮块对横杆C端施加的竖直向上的力为0.6N，力的作用是相互的，所以横杆C对浮块M的压力大小为0.6N，方向竖直向下。
[3]浮块重力为
浮块受到竖直向上的浮力，竖直向下重力，横杆C对浮块M竖直向下的压力，由二力平衡原理可得浮块重力为
由可得浮块排开水的体积为
浮块的体积为
因为，所以浮块没有全部浸入水中。
浮块的底面积为
浮块在水下深度是
（3）[4]压缩机工作过程中，电动机主要把电能转化为机械能，有少量电能转化为内能。
[5]当S接通时，电流从通电螺线管上端流入，由右手定值可知线圈的上端是N极，下端是S极。
[6]当相对湿度达到45%RH，电路中电流刚好是20mA时，调控电阻R0的阻值最大。由图5可知此时R=100Ω。R两端电压为
R和R0串联，所以R0两端电压为
R0的最大电阻为
即调控电阻R0的阻值不能超过500Ω。
[7]由图5可知相对湿度越大，湿敏电阻阻值越小。如果要适当提高相对湿度，即当湿敏电阻更小时，通过线圈的电流不会达到20mA，由 可知可以通过增大调控电阻R0的阻值或者减小电源电压U1。
[8]除湿过程中工作电路的总功率为1100W，电源电压是220V，所以电路中电流为
Rg和压缩机串联，所以通过Rg的电流为5A，1h内除湿机的工作时间为
除湿机工作1h Rg消耗的电能为
（4）[9]干衣模式即空气中水蒸气含量少，所以每次的工作时间较长，由于室外的相对湿度较大，室内相对湿度小，每两次除湿工作的时间间隔较小，故ABC不符合题意，D符合题意。
故选D。
