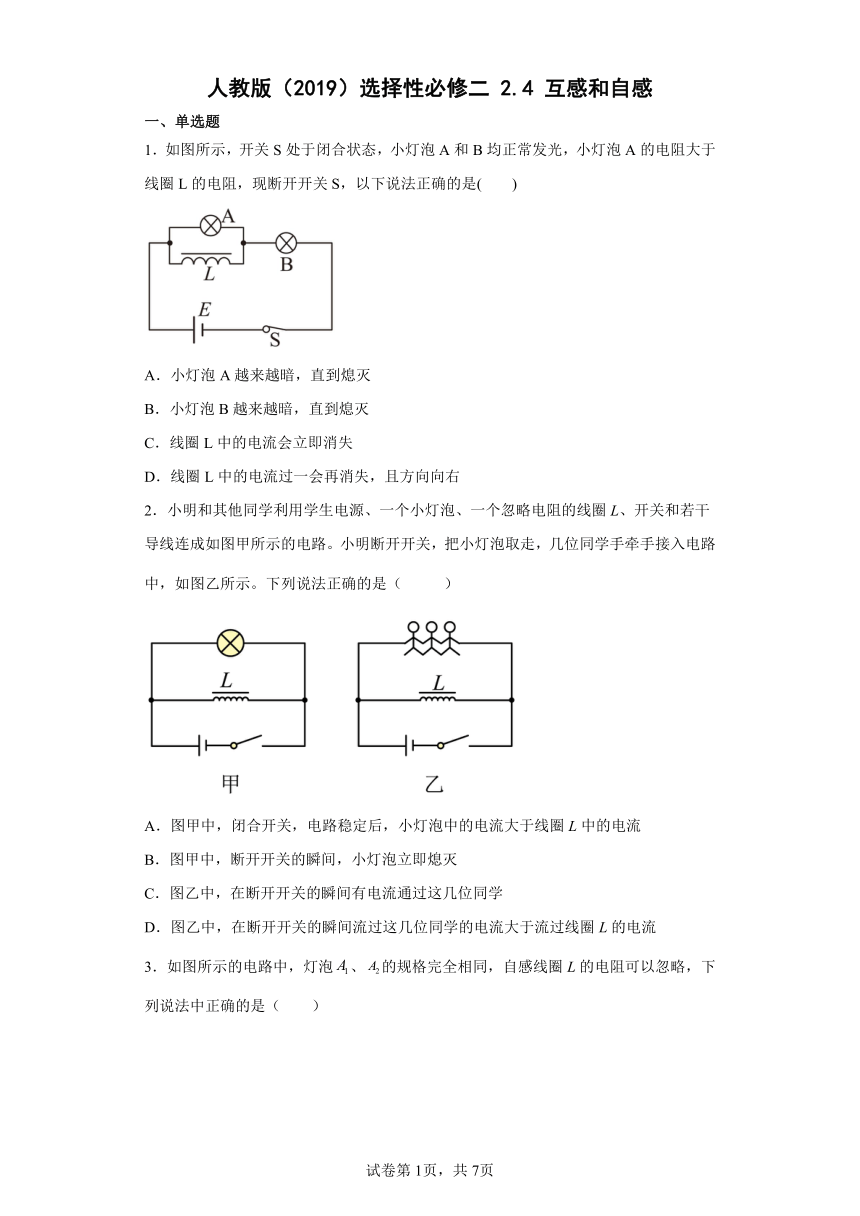

人教版（2019）选择性必修二 2.4 互感和自感
一、单选题
1．如图所示，开关S处于闭合状态，小灯泡A和B均正常发光，小灯泡A的电阻大于线圈L的电阻，现断开开关S，以下说法正确的是( )
A．小灯泡A越来越暗，直到熄灭
B．小灯泡B越来越暗，直到熄灭
C．线圈L中的电流会立即消失
D．线圈L中的电流过一会再消失，且方向向右
2．小明和其他同学利用学生电源、一个小灯泡、一个忽略电阻的线圈L、开关和若干导线连成如图甲所示的电路。小明断开开关，把小灯泡取走，几位同学手牵手接入电路中，如图乙所示。下列说法正确的是（ ）
A．图甲中，闭合开关，电路稳定后，小灯泡中的电流大于线圈L中的电流
B．图甲中，断开开关的瞬间，小灯泡立即熄灭
C．图乙中，在断开开关的瞬间有电流通过这几位同学
D．图乙中，在断开开关的瞬间流过这几位同学的电流大于流过线圈L的电流

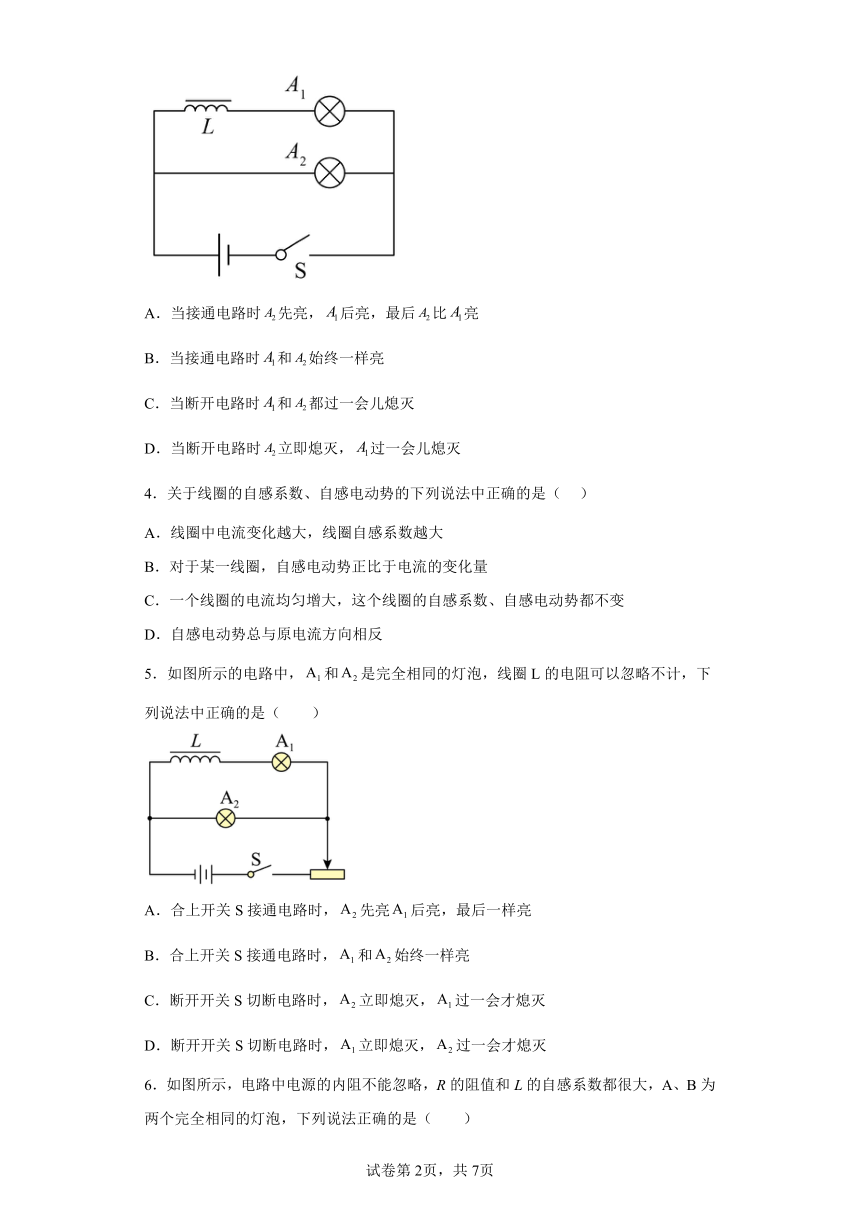

3．如图所示的电路中，灯泡、的规格完全相同，自感线圈L的电阻可以忽略，下列说法中正确的是（ ）
A．当接通电路时先亮，后亮，最后比亮
B．当接通电路时和始终一样亮
C．当断开电路时和都过一会儿熄灭
D．当断开电路时立即熄灭，过一会儿熄灭
4．关于线圈的自感系数、自感电动势的下列说法中正确的是（ ）
A．线圈中电流变化越大，线圈自感系数越大
B．对于某一线圈，自感电动势正比于电流的变化量
C．一个线圈的电流均匀增大，这个线圈的自感系数、自感电动势都不变
D．自感电动势总与原电流方向相反
5．如图所示的电路中，和是完全相同的灯泡，线圈L的电阻可以忽略不计，下列说法中正确的是（ ）
A．合上开关S接通电路时，先亮后亮，最后一样亮
B．合上开关S接通电路时，和始终一样亮
C．断开开关S切断电路时，立即熄灭，过一会才熄灭
D．断开开关S切断电路时，立即熄灭，过一会才熄灭

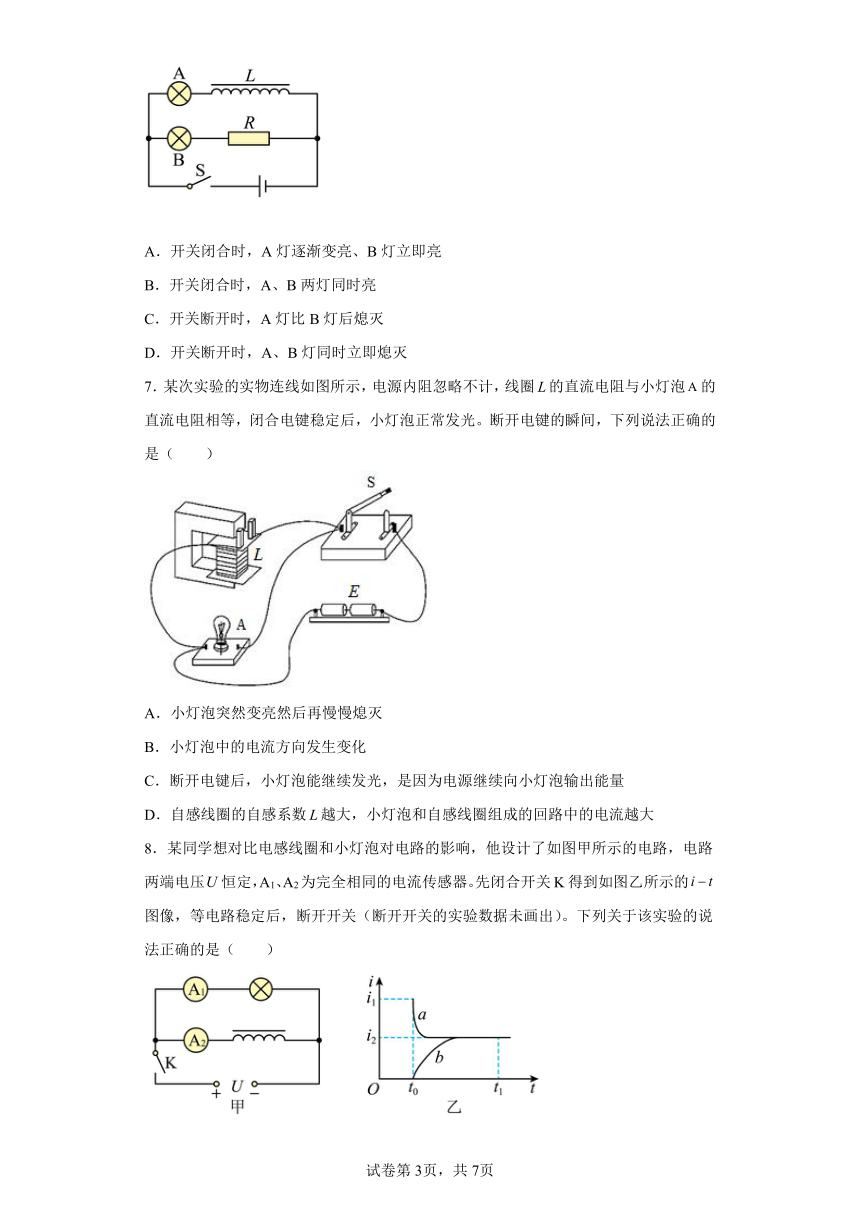

6．如图所示，电路中电源的内阻不能忽略，R的阻值和L的自感系数都很大，A、B为两个完全相同的灯泡，下列说法正确的是（ ）
A．开关闭合时，A灯逐渐变亮、B灯立即亮
B．开关闭合时，A、B两灯同时亮
C．开关断开时，A灯比B灯后熄灭
D．开关断开时，A、B灯同时立即熄灭
7．某次实验的实物连线如图所示，电源内阻忽略不计，线圈的直流电阻与小灯泡的直流电阻相等，闭合电键稳定后，小灯泡正常发光。断开电键的瞬间，下列说法正确的是（ ）
A．小灯泡突然变亮然后再慢慢熄灭
B．小灯泡中的电流方向发生变化
C．断开电键后，小灯泡能继续发光，是因为电源继续向小灯泡输出能量
D．自感线圈的自感系数越大，小灯泡和自感线圈组成的回路中的电流越大
8．某同学想对比电感线圈和小灯泡对电路的影响，他设计了如图甲所示的电路，电路两端电压恒定，A1、A2为完全相同的电流传感器。先闭合开关K得到如图乙所示的图像，等电路稳定后，断开开关（断开开关的实验数据未画出）。下列关于该实验的说法正确的是（ ）
A．闭合开关时，自感线圈中电流为零，其自感电动势也为零
B．乙图中的曲线表示电流传感器A2测得的数据
C．断开开关时，小灯泡会明显闪亮后逐渐熄灭
D．时刻小灯泡与线圈的电阻相等

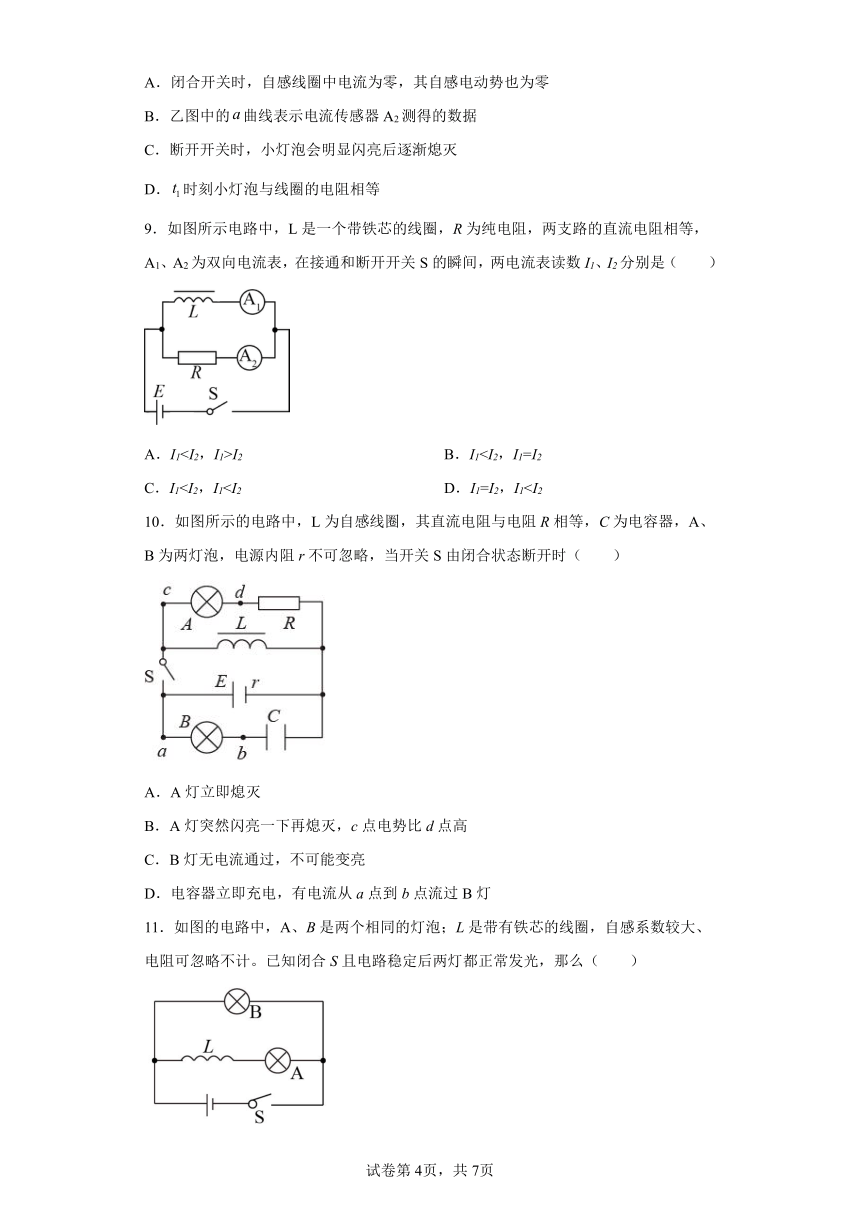

9．如图所示电路中，L是一个带铁芯的线圈，R为纯电阻，两支路的直流电阻相等，A1、A2为双向电流表，在接通和断开开关S的瞬间，两电流表读数I1、I2分别是（ ）
A．I1I2 B．I1C．I110．如图所示的电路中，L为自感线圈，其直流电阻与电阻R相等，C为电容器，A、B为两灯泡，电源内阻r不可忽略，当开关S由闭合状态断开时（ ）
A．A灯立即熄灭
B．A灯突然闪亮一下再熄灭，c点电势比d点高
C．B灯无电流通过，不可能变亮
D．电容器立即充电，有电流从a点到b点流过B灯
11．如图的电路中，A、B是两个相同的灯泡；L是带有铁芯的线圈，自感系数较大、电阻可忽略不计。已知闭合S且电路稳定后两灯都正常发光，那么（ ）
A．闭合S时，两灯同时正常发光
B．闭合S时，B比A先达到正常发光状态
C．断开S时，A灯先闪亮一下后逐渐熄灭
D．断开S时，B灯先闪亮一下后逐渐熄灭
12．如图所示，A、B、C是三个完全相同的灯泡，L是一个自感系数较大的线圈（直流电阻可忽略不计）。则（ ）
A．S闭合时，A灯立即亮，然后逐渐熄灭
B．S闭合时，B灯立即亮，然后逐渐熄灭
C．电路接通稳定后，S断开时，C中电流方向不变
D．电路接通稳定后，S断开时，B灯立即熄灭
二、填空题
13．为了演示接通电源的瞬间和断开电源的瞬间的电磁感应现象，设计了如图所示的电路图，A、B两灯规格相同，L的直流电阻和R相等，开关接通的瞬间，A灯的亮度_______（填“大于”“等于”或“小于”）B灯的亮度；通电一段时间后，A灯的亮度_____________（填“大于”“等于”或“小于”）B灯的亮度；断电的瞬间，B灯_______（填“立即”或“逐渐”）熄灭。
14．如图为某一同学“研究自感现象”的实验电路图，A、B是相同的两小灯．L是一个带铁芯的线圈，电阻可忽略．调节R，电路稳定时两灯都正常发光，则在开关断开时，A灯将________，B灯将________ （填“立即熄灭”、“逐渐熄灭”或“闪亮一下后再熄灭”）．
15．当一个线圈中的______变化时，它产生的______不仅在邻近的电路中激发出感应电动势，同样也在线圈______激发出感应电动势，这种现象称为自感．由于自感而产生的感应电动势叫作______。
16．在制造精密电阻时，为了消除在使用过程中由于电流变化而引起的______现象，常采用双线绕法，这是由于_____。
17．如图所示，L是自感系数很大的线圈，其自身的电阻较小，A和B是两个相同的小灯泡．闭合开关S待电路稳定后，再把开关S断开的过程中，A灯泡的亮度变化情况是_____________（填“变亮”、“ 立即熄灭”、“ 闪亮后熄灭”）；B灯泡的亮度变化情况是__________________（填“不变”、“ 立即熄灭”、“ 闪亮后熄灭”）
三、解答题
18．在图所示电路中，L为一自感线圈，如果开关S断开，电流从最大值减小到零的时间为0.05s，产生的感应电动势为180V，可使氖管发光；如果电流在0.03s内减小到零，则氖管两端可得到多大电压？
19．如图所示的电路中，电源电动势E=6V，内电阻不计，L1、L2两灯均标有“6V，0.3A”，电阻R与电感线圈的直流电阻RL阻值相等，均为20Ω。试分析：S闭合和断开的瞬间，求L1、L2两灯的亮度变化。
20．自感电动势的大小与哪些因素有关？自感系数与哪些因素有关？
21．某同学设计了如图所示的实验电路来测定自感系数很大的线圈L的电阻。
（1）请根据实验电路，说明该实验测定线圈L电阻的原理；
（2）测量完毕后，该同学想先断开开关，此时，他的同学赶紧制止，并告诉他，若其断开开关将会烧坏电压表．这种说法正确吗？如何正确拆解这个电路？
22．共享单车已经走进人们的日常生活，由于受季节变化、天气状况等因素的影响，有些零件容易损坏。如图是利用高频交变电流焊接自行车零件的原理示意图，其中A是通高频交流电的线圈，B是自行车的零件。a是待焊接的接口，接口两端接触，当A中通有交流电时，B中会产生感应电动势，使得接口处金属熔化而焊接起来。试回答：
（1）为什么在其他条件不变的情况下，交流电频率越高，焊接越快？
（2）为什么焊接过程中，接口a处已熔化而零件的其他部分并不是很热？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
由题知，线圈L的电阻小于小灯泡A的电阻，故在S断开前，流过L的电流大于小灯泡A的电流。S断开后瞬间，B立即熄灭，但由于线圈的电流减小，导致线圈中出现感应电动势从而阻碍电流的减小，即线圈L中的电流过一会再消失，且方向向右，因L和A组成新的回路，且断开前流过L的电流大于小灯泡A的电流，故A亮一下再慢慢熄灭。
故选D。
2．C
【详解】
AB．由图甲可知，闭合开关，电路稳定后，由于线圈电阻忽略不计，小灯泡短路，流过小灯泡的电流为0，线圈中的电流大于小灯泡中的电流，断开开关的瞬间，线圈由于自感，使小灯泡发光，AB错误；
CD．由图乙可知，闭合开关，线圈使几位同学短路，断开开关的瞬间，线圈由于自感，线圈和几位同学组成闭合回路，流过几位同学的电流与流过线圈的电流大小相等，D错误，C正确。
故选C。
3．C
【详解】
AB. 当闭合S时，A2立即亮，而自感线圈对电流的增大有阻碍作用，所以通过A1的电流慢慢变大，由于自感线圈L的电阻可以忽略，最后两灯泡的电压一样大，所以一样亮，AB错误；
CD. 当断开S时，通过A2的原来的电流立即消失，由于线圈对电流的减小有阻碍作用，所以通过A1的电流会慢慢变小，并且通过A2，所以两灯泡一起过一会儿熄灭，D错误，C正确。
故选C。
4．C
【详解】
线圈的自感系数由线圈本身的特性决定，所以A错误；
线圈的自感电动势与线圈的自感系数以及电流的变化率成正比，与电流的变化量无关，所以B错误；
线圈的自感系数由线圈本身的特性决定，所以线圈的自感系数不变，线圈电流均匀增大，即电流的变化率不变，所以线圈自感电动势不变，所以C正确；
当原电流增大时，会产生反方向的自感电流来阻碍电流的增大，此时自感电动势的方向与原电流相反，当原电流减小时，会产生同方向的自感电流来阻碍电流的减小，此时自感电动势与原电流方向相反，所以D错误。
故选C。
5．A
【详解】
AB．合上开关S接通电路时，A2先亮，在电感作用下电流缓慢增加，A1支路电流缓慢增加，则A1后亮，由于电感电阻不计，两灯泡相同，最后一样亮，A正确，B错误；
CD．断开开关S切断电路时，A1和A2构成新回路，电流为原A1支路电流，故两灯均过一会熄灭，CD错误。
故选A。
6．A
【详解】
AB．A灯与线圈串联，B灯与定值电阻串联，闭合开关A灯逐渐变亮，B灯立即变亮，故A正确，B错误；
CD．断开开关，两灯与线圈构成闭合回路，由于自感现象线圈中电流逐渐减小，所以两灯逐渐熄灭，故CD错误。
故选A。
7．B
【详解】
由于线圈的直流电阻与小灯泡的直流电阻相等，电路稳定后流过小灯泡和线圈的电流相等。断开电键的瞬间，由于流过线圈的电流不能突变，在线圈和小灯泡组成的回路中，流过线圈的电流逐渐减小，流过小灯泡的电流会突然反向，然后逐渐减小，小灯泡会慢慢熄灭。自感线圈的自感系数越大，小灯泡熄灭持续的时间越长，但最大电流不变。
故选B。
8．D
【详解】
A．闭合开关时，其线圈自感电动势等于电源电动势，则自感线圈中电流为零，故A错误；
B．中电流等于自感线圈中电流，自感线圈中电流从零开始逐渐增大，最后趋于稳定，故中数据应为乙图中b曲线，故B错误；
C．断开开关前，两支路中电流相等，刚断开开关时，通电线圈的电流不变，故灯泡不会发生明显闪亮，而是逐渐熄灭，故C错误；
D．时刻，两支路中电压相等，电流相等，则电阻相等，即小灯泡与线圈的电阻相等，故D正确。
故选D。
9．B
【详解】
接通开关S时，由于L中的自感电动势阻碍电流的增大，所以I1故选B。
10．D
【详解】
AB．当开关S由闭合变为断开时，线圈中产生自感电动势，与灯泡A和电阻R构成闭合回路放电，由于断开开关前流过线圈的电流大于流过灯泡A的电流，故A灯突然闪亮一下再熄灭，电流从d到c流过灯泡A，故d点电势比c点高，故AB错误；
CD．当开关S由闭合变为断开时，电容量两端的电压变大，故电容器充电，有充电电流，故B灯有电流通过，电流方向由a到b，故C错误，D正确；
故选D。
11．B
【详解】
AB．根据通电自感可知，闭合开关时，线圈产生自感电动势阻碍电流的增加，则B比A先达到正常发光状态，所以A错误；B正确；
CD．由于闭合稳定时AB两灯的电流相同，根据断电自感可知，断开开关时， AB灯逐渐熄灭，不会闪亮，所以CD错误；
故选B。
12．A
【详解】
A．S闭合时，L由于自感作用会阻碍电流通过，电流流过A灯，A灯立即亮，由于线圈L电阻为零，则A灯会逐渐被短路，逐渐熄灭，故A正确；
B．S闭合时，B灯先不太亮，然后逐渐变的更亮，并不会熄灭，故B错误；
CD．电路接通稳定后，C中电流方向由上到下；S断开时，L由于自感作用会阻碍电流减小，L相当于电源，在三个灯泡中形成新的回路，C中电流方向由下到上，方向改变，且ABC灯都逐渐熄灭，故CD错误。
故选A。
13． 大于 等于 立即
【详解】
[1]闭合开关的瞬间，通过L的电流增大，L产生自感电动势，从而使通过A灯的电流比通过B灯的电流大，即A灯的亮度大于B灯的亮度。
[2]当通电一段时间后，电路中的电流稳定，由于L的直流电阻和R相等，所以通过两灯的电流相同，则两灯亮度相同。
[3]断电的瞬间，B灯中电流瞬间变为零，则立即熄灭。
14． 逐渐熄灭； 逐渐熄灭
【详解】
断开开关S的瞬间线圈产生自感电动势，维持线圈的电流的方向不变，断开开关S的瞬间，因灯泡相同，则电流相等，所以两灯会慢慢熄灭，但不会闪亮一下。
15． 电流 变化的磁场 本身 自感电动势
【详解】
略
16． 自感 平行导线上电流反向，因而磁场相抵消
【详解】
试题分析：在制造精密电阻时，为了消除在使用过程中由于电流变化而引起的自感现象，常采用双线绕法，这是由于平行导线上电流反向，因而磁场相抵消．
考点：自感现象．
17． A灯立刻熄灭 B灯先变亮 后逐渐熄灭
【详解】
[1][2]S断开瞬时，A灯中电流消失，故立即熄灭，而B灯中由于电感中产生一个与电流同向的自感电动势，电流由灯泡B的左侧流入，故B灯亮一下逐渐熄灭。
18．300V
【详解】
由线圈自感电动势的大小公式
得
解方程组得
19．见解析
【详解】
开关S闭合时L1、L2两灯立即发光，电感支路相当于断路，此时L2电压比L1大，随后电流变化逐渐平缓，电感支路电阻逐渐减小，直至变成稳定的电阻RL，将L2灯并联，所以L2灯中电流将逐渐减小，电压减小，L1灯电压逐渐增大，电流逐渐增大；故开关闭合瞬间两灯同时亮，L2比L1更亮，随后L2变暗，L1变亮，稳定后两灯亮度相同；
开关S断开时，L1灯中电流立即减至零，线圈要产生自感电动势，L2灯有电流通过，灯泡电阻为
即与线圈直流电阻相等，则在电路稳定状态时线圈支路电流与灯泡电流相等；故断开时L1会立刻熄灭，L2灯逐渐变暗熄灭。
20．见解析；见解析
【详解】
根据公式
E＝L
可知，自感电动势与自感系数和电流的变化率有关。自感系数与线圈的大小、形状、匝数以及有无铁芯等因素有关。
21．（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
【详解】
（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据
可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
22．（1）见解析；（2）见解析
【详解】
（1）高频焊接利用高频交变电流产生高频交变磁场，在待焊接的金属工件中产生感应电流，根据法拉第电磁感应定律可知，电流变化的频率越高，磁通量变化率越大，产生的感应电动势越大，感应电流越大，接口处产生的热量越多，温度升高得越快，焊接越快。
（2）接口处横截面积小，电阻大，电流相同时，接口处热功率大，相同时间内温度升高得多，其他部分并不是很热。
答案第1页，共2页
答案第1页，共2页

一、单选题
1．如图所示，开关S处于闭合状态，小灯泡A和B均正常发光，小灯泡A的电阻大于线圈L的电阻，现断开开关S，以下说法正确的是( )
A．小灯泡A越来越暗，直到熄灭
B．小灯泡B越来越暗，直到熄灭
C．线圈L中的电流会立即消失
D．线圈L中的电流过一会再消失，且方向向右
2．小明和其他同学利用学生电源、一个小灯泡、一个忽略电阻的线圈L、开关和若干导线连成如图甲所示的电路。小明断开开关，把小灯泡取走，几位同学手牵手接入电路中，如图乙所示。下列说法正确的是（ ）
A．图甲中，闭合开关，电路稳定后，小灯泡中的电流大于线圈L中的电流
B．图甲中，断开开关的瞬间，小灯泡立即熄灭
C．图乙中，在断开开关的瞬间有电流通过这几位同学
D．图乙中，在断开开关的瞬间流过这几位同学的电流大于流过线圈L的电流
3．如图所示的电路中，灯泡、的规格完全相同，自感线圈L的电阻可以忽略，下列说法中正确的是（ ）
A．当接通电路时先亮，后亮，最后比亮
B．当接通电路时和始终一样亮
C．当断开电路时和都过一会儿熄灭
D．当断开电路时立即熄灭，过一会儿熄灭
4．关于线圈的自感系数、自感电动势的下列说法中正确的是（ ）
A．线圈中电流变化越大，线圈自感系数越大
B．对于某一线圈，自感电动势正比于电流的变化量
C．一个线圈的电流均匀增大，这个线圈的自感系数、自感电动势都不变
D．自感电动势总与原电流方向相反
5．如图所示的电路中，和是完全相同的灯泡，线圈L的电阻可以忽略不计，下列说法中正确的是（ ）
A．合上开关S接通电路时，先亮后亮，最后一样亮
B．合上开关S接通电路时，和始终一样亮
C．断开开关S切断电路时，立即熄灭，过一会才熄灭
D．断开开关S切断电路时，立即熄灭，过一会才熄灭
6．如图所示，电路中电源的内阻不能忽略，R的阻值和L的自感系数都很大，A、B为两个完全相同的灯泡，下列说法正确的是（ ）
A．开关闭合时，A灯逐渐变亮、B灯立即亮
B．开关闭合时，A、B两灯同时亮
C．开关断开时，A灯比B灯后熄灭
D．开关断开时，A、B灯同时立即熄灭
7．某次实验的实物连线如图所示，电源内阻忽略不计，线圈的直流电阻与小灯泡的直流电阻相等，闭合电键稳定后，小灯泡正常发光。断开电键的瞬间，下列说法正确的是（ ）
A．小灯泡突然变亮然后再慢慢熄灭
B．小灯泡中的电流方向发生变化
C．断开电键后，小灯泡能继续发光，是因为电源继续向小灯泡输出能量
D．自感线圈的自感系数越大，小灯泡和自感线圈组成的回路中的电流越大
8．某同学想对比电感线圈和小灯泡对电路的影响，他设计了如图甲所示的电路，电路两端电压恒定，A1、A2为完全相同的电流传感器。先闭合开关K得到如图乙所示的图像，等电路稳定后，断开开关（断开开关的实验数据未画出）。下列关于该实验的说法正确的是（ ）
A．闭合开关时，自感线圈中电流为零，其自感电动势也为零
B．乙图中的曲线表示电流传感器A2测得的数据
C．断开开关时，小灯泡会明显闪亮后逐渐熄灭
D．时刻小灯泡与线圈的电阻相等
9．如图所示电路中，L是一个带铁芯的线圈，R为纯电阻，两支路的直流电阻相等，A1、A2为双向电流表，在接通和断开开关S的瞬间，两电流表读数I1、I2分别是（ ）
A．I1
A．A灯立即熄灭
B．A灯突然闪亮一下再熄灭，c点电势比d点高
C．B灯无电流通过，不可能变亮
D．电容器立即充电，有电流从a点到b点流过B灯
11．如图的电路中，A、B是两个相同的灯泡；L是带有铁芯的线圈，自感系数较大、电阻可忽略不计。已知闭合S且电路稳定后两灯都正常发光，那么（ ）
A．闭合S时，两灯同时正常发光
B．闭合S时，B比A先达到正常发光状态
C．断开S时，A灯先闪亮一下后逐渐熄灭
D．断开S时，B灯先闪亮一下后逐渐熄灭
12．如图所示，A、B、C是三个完全相同的灯泡，L是一个自感系数较大的线圈（直流电阻可忽略不计）。则（ ）
A．S闭合时，A灯立即亮，然后逐渐熄灭
B．S闭合时，B灯立即亮，然后逐渐熄灭
C．电路接通稳定后，S断开时，C中电流方向不变
D．电路接通稳定后，S断开时，B灯立即熄灭
二、填空题
13．为了演示接通电源的瞬间和断开电源的瞬间的电磁感应现象，设计了如图所示的电路图，A、B两灯规格相同，L的直流电阻和R相等，开关接通的瞬间，A灯的亮度_______（填“大于”“等于”或“小于”）B灯的亮度；通电一段时间后，A灯的亮度_____________（填“大于”“等于”或“小于”）B灯的亮度；断电的瞬间，B灯_______（填“立即”或“逐渐”）熄灭。
14．如图为某一同学“研究自感现象”的实验电路图，A、B是相同的两小灯．L是一个带铁芯的线圈，电阻可忽略．调节R，电路稳定时两灯都正常发光，则在开关断开时，A灯将________，B灯将________ （填“立即熄灭”、“逐渐熄灭”或“闪亮一下后再熄灭”）．
15．当一个线圈中的______变化时，它产生的______不仅在邻近的电路中激发出感应电动势，同样也在线圈______激发出感应电动势，这种现象称为自感．由于自感而产生的感应电动势叫作______。
16．在制造精密电阻时，为了消除在使用过程中由于电流变化而引起的______现象，常采用双线绕法，这是由于_____。
17．如图所示，L是自感系数很大的线圈，其自身的电阻较小，A和B是两个相同的小灯泡．闭合开关S待电路稳定后，再把开关S断开的过程中，A灯泡的亮度变化情况是_____________（填“变亮”、“ 立即熄灭”、“ 闪亮后熄灭”）；B灯泡的亮度变化情况是__________________（填“不变”、“ 立即熄灭”、“ 闪亮后熄灭”）
三、解答题
18．在图所示电路中，L为一自感线圈，如果开关S断开，电流从最大值减小到零的时间为0.05s，产生的感应电动势为180V，可使氖管发光；如果电流在0.03s内减小到零，则氖管两端可得到多大电压？
19．如图所示的电路中，电源电动势E=6V，内电阻不计，L1、L2两灯均标有“6V，0.3A”，电阻R与电感线圈的直流电阻RL阻值相等，均为20Ω。试分析：S闭合和断开的瞬间，求L1、L2两灯的亮度变化。
20．自感电动势的大小与哪些因素有关？自感系数与哪些因素有关？
21．某同学设计了如图所示的实验电路来测定自感系数很大的线圈L的电阻。
（1）请根据实验电路，说明该实验测定线圈L电阻的原理；
（2）测量完毕后，该同学想先断开开关，此时，他的同学赶紧制止，并告诉他，若其断开开关将会烧坏电压表．这种说法正确吗？如何正确拆解这个电路？
22．共享单车已经走进人们的日常生活，由于受季节变化、天气状况等因素的影响，有些零件容易损坏。如图是利用高频交变电流焊接自行车零件的原理示意图，其中A是通高频交流电的线圈，B是自行车的零件。a是待焊接的接口，接口两端接触，当A中通有交流电时，B中会产生感应电动势，使得接口处金属熔化而焊接起来。试回答：
（1）为什么在其他条件不变的情况下，交流电频率越高，焊接越快？
（2）为什么焊接过程中，接口a处已熔化而零件的其他部分并不是很热？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
由题知，线圈L的电阻小于小灯泡A的电阻，故在S断开前，流过L的电流大于小灯泡A的电流。S断开后瞬间，B立即熄灭，但由于线圈的电流减小，导致线圈中出现感应电动势从而阻碍电流的减小，即线圈L中的电流过一会再消失，且方向向右，因L和A组成新的回路，且断开前流过L的电流大于小灯泡A的电流，故A亮一下再慢慢熄灭。
故选D。
2．C
【详解】
AB．由图甲可知，闭合开关，电路稳定后，由于线圈电阻忽略不计，小灯泡短路，流过小灯泡的电流为0，线圈中的电流大于小灯泡中的电流，断开开关的瞬间，线圈由于自感，使小灯泡发光，AB错误；
CD．由图乙可知，闭合开关，线圈使几位同学短路，断开开关的瞬间，线圈由于自感，线圈和几位同学组成闭合回路，流过几位同学的电流与流过线圈的电流大小相等，D错误，C正确。
故选C。
3．C
【详解】
AB. 当闭合S时，A2立即亮，而自感线圈对电流的增大有阻碍作用，所以通过A1的电流慢慢变大，由于自感线圈L的电阻可以忽略，最后两灯泡的电压一样大，所以一样亮，AB错误；
CD. 当断开S时，通过A2的原来的电流立即消失，由于线圈对电流的减小有阻碍作用，所以通过A1的电流会慢慢变小，并且通过A2，所以两灯泡一起过一会儿熄灭，D错误，C正确。
故选C。
4．C
【详解】
线圈的自感系数由线圈本身的特性决定，所以A错误；
线圈的自感电动势与线圈的自感系数以及电流的变化率成正比，与电流的变化量无关，所以B错误；
线圈的自感系数由线圈本身的特性决定，所以线圈的自感系数不变，线圈电流均匀增大，即电流的变化率不变，所以线圈自感电动势不变，所以C正确；
当原电流增大时，会产生反方向的自感电流来阻碍电流的增大，此时自感电动势的方向与原电流相反，当原电流减小时，会产生同方向的自感电流来阻碍电流的减小，此时自感电动势与原电流方向相反，所以D错误。
故选C。
5．A
【详解】
AB．合上开关S接通电路时，A2先亮，在电感作用下电流缓慢增加，A1支路电流缓慢增加，则A1后亮，由于电感电阻不计，两灯泡相同，最后一样亮，A正确，B错误；
CD．断开开关S切断电路时，A1和A2构成新回路，电流为原A1支路电流，故两灯均过一会熄灭，CD错误。
故选A。
6．A
【详解】
AB．A灯与线圈串联，B灯与定值电阻串联，闭合开关A灯逐渐变亮，B灯立即变亮，故A正确，B错误；
CD．断开开关，两灯与线圈构成闭合回路，由于自感现象线圈中电流逐渐减小，所以两灯逐渐熄灭，故CD错误。
故选A。
7．B
【详解】
由于线圈的直流电阻与小灯泡的直流电阻相等，电路稳定后流过小灯泡和线圈的电流相等。断开电键的瞬间，由于流过线圈的电流不能突变，在线圈和小灯泡组成的回路中，流过线圈的电流逐渐减小，流过小灯泡的电流会突然反向，然后逐渐减小，小灯泡会慢慢熄灭。自感线圈的自感系数越大，小灯泡熄灭持续的时间越长，但最大电流不变。
故选B。
8．D
【详解】
A．闭合开关时，其线圈自感电动势等于电源电动势，则自感线圈中电流为零，故A错误；
B．中电流等于自感线圈中电流，自感线圈中电流从零开始逐渐增大，最后趋于稳定，故中数据应为乙图中b曲线，故B错误；
C．断开开关前，两支路中电流相等，刚断开开关时，通电线圈的电流不变，故灯泡不会发生明显闪亮，而是逐渐熄灭，故C错误；
D．时刻，两支路中电压相等，电流相等，则电阻相等，即小灯泡与线圈的电阻相等，故D正确。
故选D。
9．B
【详解】
接通开关S时，由于L中的自感电动势阻碍电流的增大，所以I1
10．D
【详解】
AB．当开关S由闭合变为断开时，线圈中产生自感电动势，与灯泡A和电阻R构成闭合回路放电，由于断开开关前流过线圈的电流大于流过灯泡A的电流，故A灯突然闪亮一下再熄灭，电流从d到c流过灯泡A，故d点电势比c点高，故AB错误；
CD．当开关S由闭合变为断开时，电容量两端的电压变大，故电容器充电，有充电电流，故B灯有电流通过，电流方向由a到b，故C错误，D正确；
故选D。
11．B
【详解】
AB．根据通电自感可知，闭合开关时，线圈产生自感电动势阻碍电流的增加，则B比A先达到正常发光状态，所以A错误；B正确；
CD．由于闭合稳定时AB两灯的电流相同，根据断电自感可知，断开开关时， AB灯逐渐熄灭，不会闪亮，所以CD错误；
故选B。
12．A
【详解】
A．S闭合时，L由于自感作用会阻碍电流通过，电流流过A灯，A灯立即亮，由于线圈L电阻为零，则A灯会逐渐被短路，逐渐熄灭，故A正确；
B．S闭合时，B灯先不太亮，然后逐渐变的更亮，并不会熄灭，故B错误；
CD．电路接通稳定后，C中电流方向由上到下；S断开时，L由于自感作用会阻碍电流减小，L相当于电源，在三个灯泡中形成新的回路，C中电流方向由下到上，方向改变，且ABC灯都逐渐熄灭，故CD错误。
故选A。
13． 大于 等于 立即
【详解】
[1]闭合开关的瞬间，通过L的电流增大，L产生自感电动势，从而使通过A灯的电流比通过B灯的电流大，即A灯的亮度大于B灯的亮度。
[2]当通电一段时间后，电路中的电流稳定，由于L的直流电阻和R相等，所以通过两灯的电流相同，则两灯亮度相同。
[3]断电的瞬间，B灯中电流瞬间变为零，则立即熄灭。
14． 逐渐熄灭； 逐渐熄灭
【详解】
断开开关S的瞬间线圈产生自感电动势，维持线圈的电流的方向不变，断开开关S的瞬间，因灯泡相同，则电流相等，所以两灯会慢慢熄灭，但不会闪亮一下。
15． 电流 变化的磁场 本身 自感电动势
【详解】
略
16． 自感 平行导线上电流反向，因而磁场相抵消
【详解】
试题分析：在制造精密电阻时，为了消除在使用过程中由于电流变化而引起的自感现象，常采用双线绕法，这是由于平行导线上电流反向，因而磁场相抵消．
考点：自感现象．
17． A灯立刻熄灭 B灯先变亮 后逐渐熄灭
【详解】
[1][2]S断开瞬时，A灯中电流消失，故立即熄灭，而B灯中由于电感中产生一个与电流同向的自感电动势，电流由灯泡B的左侧流入，故B灯亮一下逐渐熄灭。
18．300V
【详解】
由线圈自感电动势的大小公式
得
解方程组得
19．见解析
【详解】
开关S闭合时L1、L2两灯立即发光，电感支路相当于断路，此时L2电压比L1大，随后电流变化逐渐平缓，电感支路电阻逐渐减小，直至变成稳定的电阻RL，将L2灯并联，所以L2灯中电流将逐渐减小，电压减小，L1灯电压逐渐增大，电流逐渐增大；故开关闭合瞬间两灯同时亮，L2比L1更亮，随后L2变暗，L1变亮，稳定后两灯亮度相同；
开关S断开时，L1灯中电流立即减至零，线圈要产生自感电动势，L2灯有电流通过，灯泡电阻为
即与线圈直流电阻相等，则在电路稳定状态时线圈支路电流与灯泡电流相等；故断开时L1会立刻熄灭，L2灯逐渐变暗熄灭。
20．见解析；见解析
【详解】
根据公式
E＝L
可知，自感电动势与自感系数和电流的变化率有关。自感系数与线圈的大小、形状、匝数以及有无铁芯等因素有关。
21．（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
【详解】
（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据
可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
22．（1）见解析；（2）见解析
【详解】
（1）高频焊接利用高频交变电流产生高频交变磁场，在待焊接的金属工件中产生感应电流，根据法拉第电磁感应定律可知，电流变化的频率越高，磁通量变化率越大，产生的感应电动势越大，感应电流越大，接口处产生的热量越多，温度升高得越快，焊接越快。
（2）接口处横截面积小，电阻大，电流相同时，接口处热功率大，相同时间内温度升高得多，其他部分并不是很热。
答案第1页，共2页
答案第1页，共2页
