人教版九年级全一册15.4电流的测量同步练习（含解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题

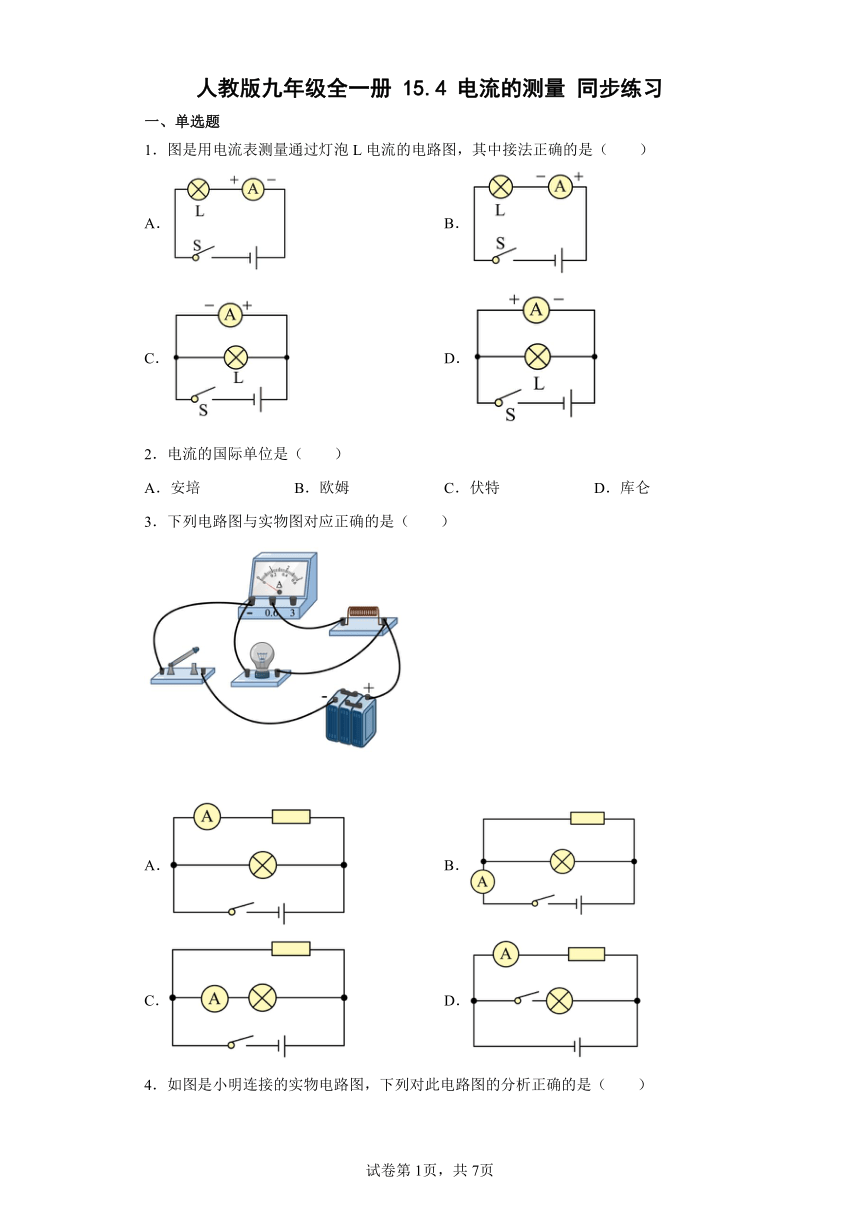

1．图是用电流表测量通过灯泡L电流的电路图，其中接法正确的是（　　）
A． B．
C． D．
2．电流的国际单位是（　　）
A．安培 B．欧姆 C．伏特 D．库仑
3．下列电路图与实物图对应正确的是（　　）
A． B．
C． D．
4．如图是小明连接的实物电路图，下列对此电路图的分析正确的是（　　）

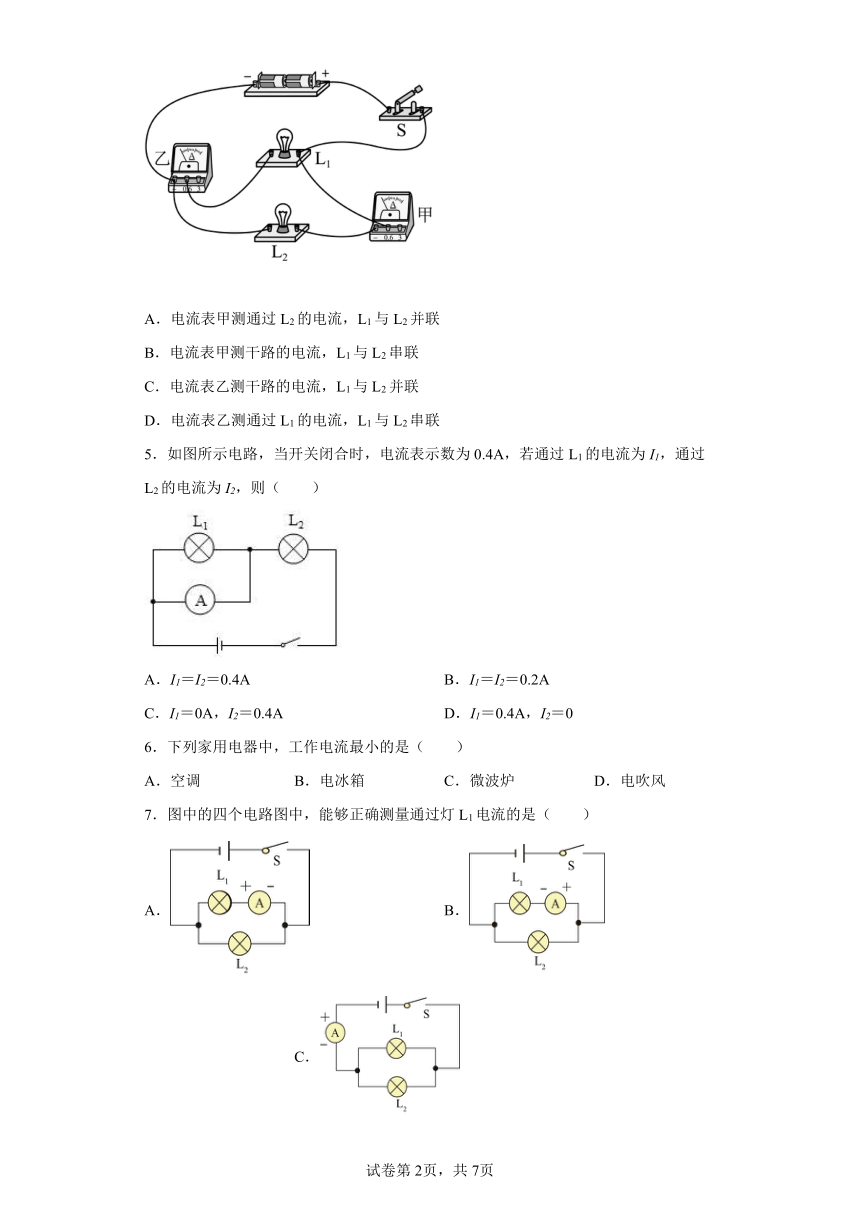

A．电流表甲测通过L2的电流，L1与L2并联
B．电流表甲测干路的电流，L1与L2串联
C．电流表乙测干路的电流，L1与L2并联
D．电流表乙测通过L1的电流，L1与L2串联
5．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（　　）
A．I1＝I2＝0.4A B．I1＝I2＝0.2A
C．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝0
6．下列家用电器中，工作电流最小的是（　　）
A．空调 B．电冰箱 C．微波炉 D．电吹风
7．图中的四个电路图中，能够正确测量通过灯L1电流的是（　　）
A． B． C． D．

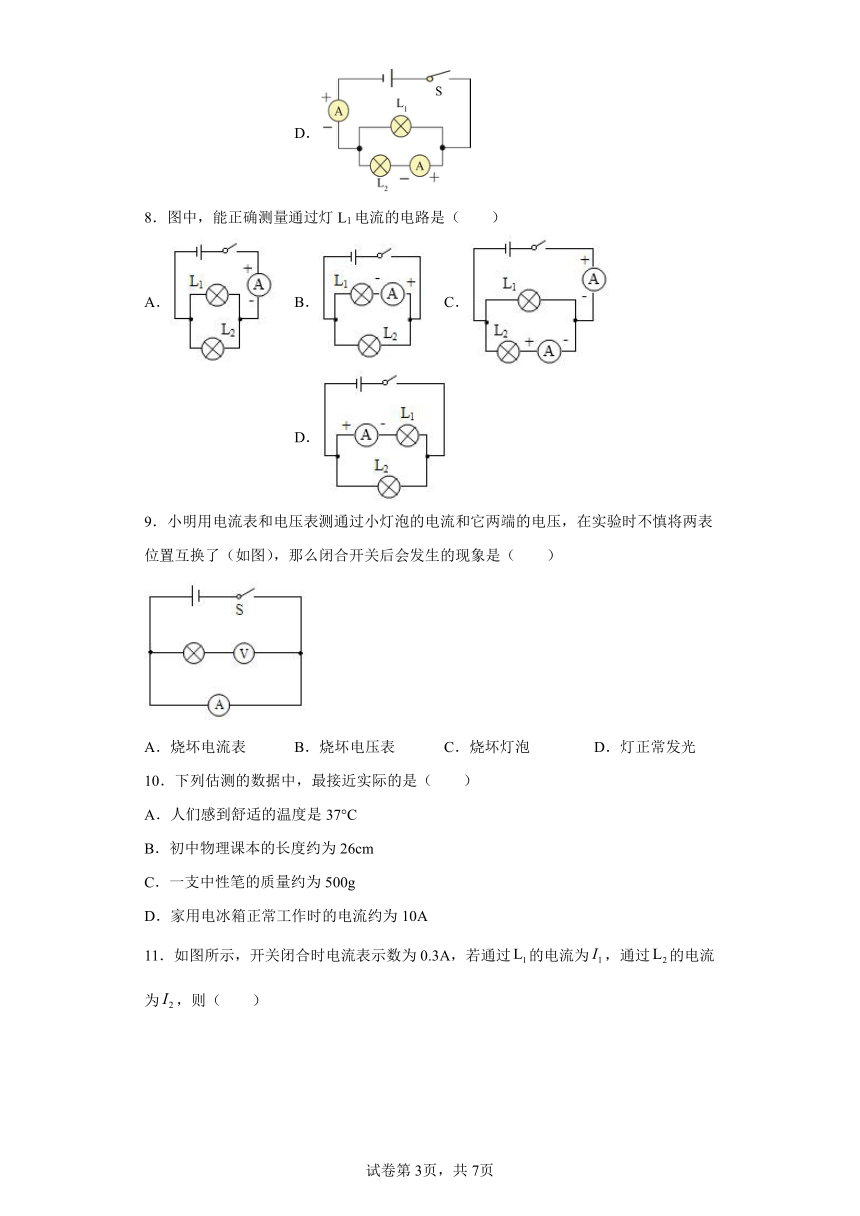

8．图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
9．小明用电流表和电压表测通过小灯泡的电流和它两端的电压，在实验时不慎将两表位置互换了（如图），那么闭合开关后会发生的现象是（　　）
A．烧坏电流表 B．烧坏电压表 C．烧坏灯泡 D．灯正常发光
10．下列估测的数据中，最接近实际的是（　　）
A．人们感到舒适的温度是37°C
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A

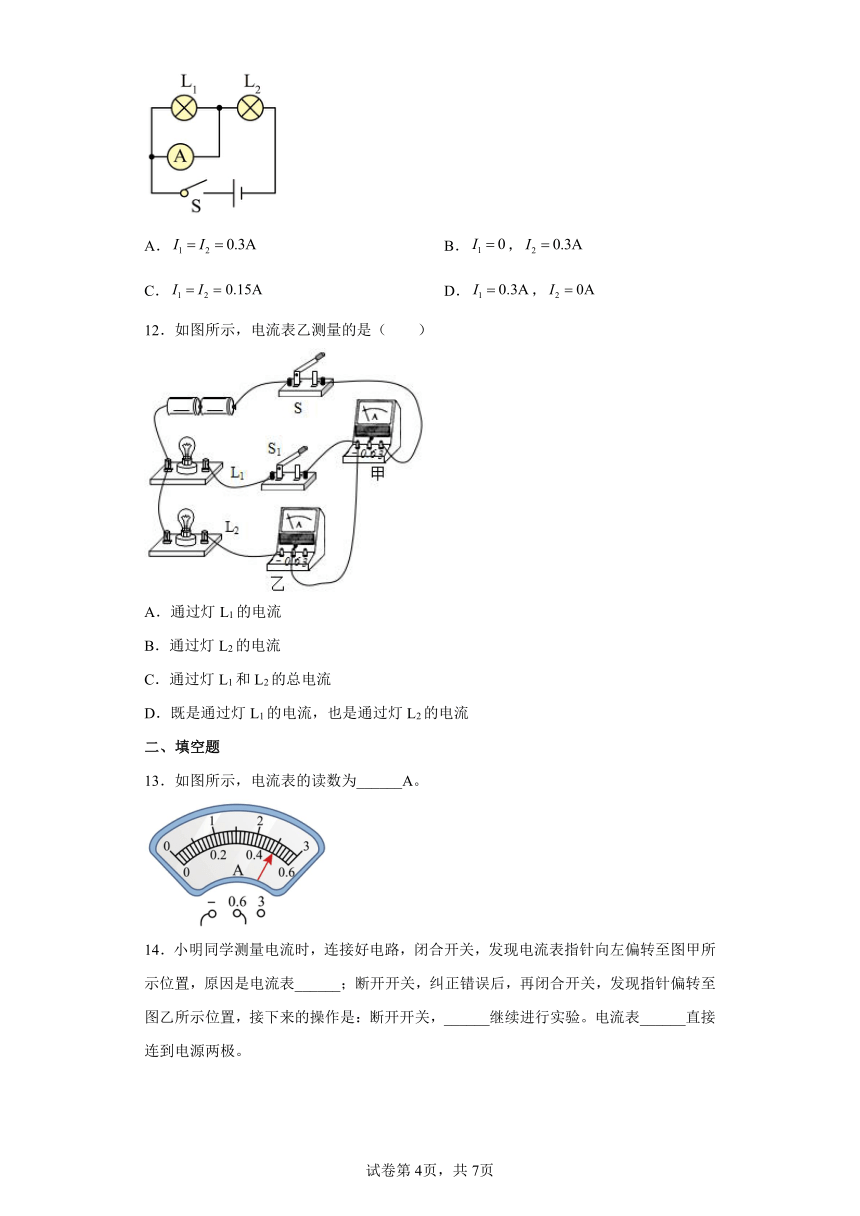

11．如图所示，开关闭合时电流表示数为0.3A，若通过的电流为，通过的电流为，则（　　）
A． B．，
C． D．，
12．如图所示，电流表乙测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流
二、填空题
13．如图所示，电流表的读数为______A。
14．小明同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。电流表______直接连到电源两极。
15．根据图中提供的信息回答下列各题：
（1）小明用最小分度为1mm的刻度尺测量一长方块金属的长度，测量结果如图所示，则金属块长度的测量值为______cm；
（2）如图所示，图中甲、乙两条图线是小明绘制的液态石蜡和海波凝固过程的温度一时间图象，则______（选填“甲”或“乙”）图线是石蜡的凝固图象；
（3）一次电学实验中，电路连接正确，电流表完好。接入电流表前，闭合开关后，小明用“试触法”选择电流表量程时，发现指针偏转如图所示，则实验中应该选择使用电流表量程是0~______A（选填“0.6”或“3”）；
（4）如图所示，一束光在空气和玻璃两种介质之间发生了折射，图中O是入射点，AO是入射光线，OB是折射光线，虚线为垂直界面的法线。根据光的折射定律，可以判定界面的______（选填“左”或“右”）侧介质是玻璃。
16．图甲电路中，当开关S闭合，L1和L2________联，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表指针偏转如图乙，电流表的示数为________A。
三、综合题
17．如图甲是用电流表测量电流的实物图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡 ___________ 的电流.
（2）如果电流表的示数如图乙所示，则电流表测出的电流是 ___________.
（3）如果要用电流表测通过的总电流，且只允许移动一根导线，请在图甲中用“×”去掉一根导线再用笔画线补上一根导线，完成电路.
( )
18．在用电流表测电流的实验中，回答下列问题．
（1）连接电路时，开关应________，电流表应选________A的量程试触．
（2）小光同学连接电路如图甲所示，则电流表A1测的是L1的电流．合上开关后，电流表示数如图乙，则通过该灯的电流是________毫安．

（3）试着只改动一根导线就可以让电流表A1测干路电流，请在图中将变动后的导线连接位置画出来．________
19．小明按如图所示的电路连接了实物图.
(1)当他接最后一根导线时,灯就亮了,其原因是_______________.
(2)突然灯L1的灯丝烧断而熄灭,请思考可能的情况,完成下表________ .
20．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
21．如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理，避免医护人员相互感染，为防控提供了最“硬核”的支撑。根据以上信息回答：
（1）从空气流通的角度分析，“负压病房”能有效阻断病毒传播到室外的原因是由于_______，所以室外新鲜空气可以流入室内，而室内被污染的空气不会流到室外；
（2）图中的该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表______连接在电路中（选填“串联”或“并联”）测量其工作时的电流；
（3）下列实例中处于“负压”状态的有________。
A .正常工作时的吸尘器 B .正在漏气的气球
C .吸饮料过程中的吸管 D .高空飞行中漏气的飞机机舱
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．电流表与灯泡串联，但正负接线柱接反，故A错误；
B．电流表与灯泡串联，正负接线柱接法正确，故B正确；
C．电流表与灯泡并联，会导致灯泡被短路，灯泡不亮，故C错误；
D．电流表与灯泡并联，会导致灯泡被短路且电流表正负接线柱接反，故D错误。
故选B。
2．A
【详解】
国际单位制中，规定用科学家安培的名字作为电流的单位，即电流的单位为“安培”。故BCD错误，不符合题意，A正确，符合题意。
故选A。
3．A
【详解】
由实物图可知，电流从电源的正极出来后分成两条路径，一条路径经过灯泡，另一条路径经过电阻和电流表，然后两条电流路径汇合在一起，经过开关后回到电源的负极，故该电路为并联电路，电流表测量通过电阻的电流，开关在干路中控制整个电路。
A．灯泡和电阻并联，电流表测量通过电阻的电流，开关在干路中，故A正确；
B．灯泡和电阻并联，电流表在干路中，故B错误；
C．灯泡和电阻并联，电流表测量通过灯泡的电流，故C错误；
D．灯泡和电阻并联，电流表测量通过电阻的电流，开关控制灯泡，故D错误。
故选A。
4．A
【详解】
由图可知，电流从电源的正极出来，先经过开关后分成两条路径：一条路径是通过灯泡L1和电流表乙，电流表乙测通过L1的电流；另一条路径是经过电流表甲和灯泡L2，电流表甲测通过L2的电流；然后汇合在一起回到电源的负极，所以该电路为并联电路；综上所述，A正确，BCD错误。
故选A。
5．C
【详解】
当开关闭合时，电流表与灯L1并联，即灯L1被电流表短路，通过L1的电流为
I1=0
此时电路为L2的简单电路，电流表测L2的电流，电流表示数为0.4A，即通过L2的电流为
I2＝0.4A
故ABD不符合题意，C符合题意。
故选C。
6．B
【详解】
空调的工作电流约为 ；电冰箱电机是间歇性运转，电冰箱电机运转时的电流约为5A，正常工作电流是一个平均值，约为0.2A；微波炉工作电流约为4.5A；电吹风吹热风时工作电流约为4A，工作电流最小的是电冰箱，故B符合题意，ACD不符合题意。
故选B。
7．B
【详解】
A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，故A不符合题意；
B．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱接线正确。故B符合题意；
C．如图，两个灯泡并联，电流表测量通过干路的电流，正负接线柱反接，故C不符合题意；
D．如图，两个灯泡并联，一个电流表测量通过灯L2的电流；另一个电流表测量通过干路的电流，正负接线柱反接，故D不符合题意。
故选B。
8．B
【详解】
A．电流表在干路上测的是干路的电流，故A不符合题意；
B．电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故B符合题意；
C．测量干路中的电流表连接正确，但下面电流表与L2串联，测L2中的电流，并且正负接线柱接反了，故C不符合题意；
D．电流表与L1串联，测的是L1的电流，但正负接线柱连接错误，故D不符合题意。
故选B。
9．A
【详解】
将图中两表的位置互换，即电压表与灯泡串联后再与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，则电路发生电源短路，电流过大将电流表烧坏；而电压表和灯泡都被电流表短路，没有电流通过，所以电压表和灯泡都不会被烧坏，故A符合题意，BCD不符合题意。
故选A。
10．B
【详解】
A．人感到舒适的温度范围约为19~24°C，不是37°C，故A不符合题意；
B．初中物理课本的长度大约为26cm，宽度约为18cm，故B符合题意；
C．一支中性笔的质量约为10~20g左右，故C不符合题意；
D．家用电冰箱正常工作时的电流约为1A左右，故D不符合题意。
故选B。
11．B
【详解】
如图，电流表与L1并联，会导致L1短路，即电流不经过L1，故；此时电路中电流从正极出发，经过L2、电流表、开关回到电源的负极，所以此时电流表测经过L2的电流。故ACD不符合题意，B符合题意。
故选B。
12．B
【详解】
由图可知，两灯并联，电流表甲在干路中，测通过干路的电流，电流表乙与灯L2串联在支路中，电流表乙测量通过灯L2的电流。故ACD不符合题意，B符合题意。
故选B。
13．0.5
【详解】
图中电流表使用0～0.6A量程，分度值为0.02A，则读数为0.5A。
14． 正负接线柱接反了 换接0~0.6A的量程 不能
【详解】
[1]甲图中闭合开关，发现电流表指针向左偏转0刻线左侧位置，说明电流表正负接线柱接反。
[2]乙图中指针偏转未超过表盘的五分之一，说明量程选取了0~3A，量程太大，应该换接0~0.6A的量程。
[3]电流表在电路中相当于导线，直接接在电源两端，会烧毁电流表或电源。所以电流表不能直接连到电源两端。
15． 3.00 甲 3 左
【详解】
（1）[1]由图可知，此刻度尺的分度值为1mm；金属块左侧与4.00cm对齐，右侧与7.00cm对齐，所以金属块的长度为
L=7.00cm-4.00cm=3.00cm
（2）[2]石蜡是非晶体，凝固过程中温度不断降低，所以甲图线是石蜡的凝固图像。
（3）[3]图中电流表选择0~0.6A的量程，电流表的示数大于0.6A，电流表的量程选小了，应该选择0~3A的量程。
（4）[4]图中AO是入射光线，OB是折射光线，折射角大于入射角，由光的折射规律可知，这是光从玻璃斜射入空气中，左侧是玻璃，右侧是空气。
16． 并 L2 0.28
【详解】
[1]由图甲可知，闭合开关后，电流的路径有两条，电流分别经过两个灯泡，则L1和L2并联。
[2]电流表与灯L2串联在同一支路中，因此测量的是灯L2的电流。
[3]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，故其示数为0.28A。
17． 1.4
【详解】
(1)[1]由图像可知电流表与串联，因此电流表测量通过灯泡的电流；
(2)[2]由图像可知电流表量程为0-3A，因此电流表测出的电流是1.4A；
(3)[3] 如果要用电流表测通过的总电流，即将电流表改接至干路上，因此可做改动如下：
18． 断开 0-3 300mA
【详解】
(1)在连接电路过程中，开关应该断开；为了选定电流表的量程，在无法估计待测电流大小的况下，应该先用电流表的大量程试触一下，如果指针摆动角度小或超过满刻度，则应换用较小或更大量程的电流表．(2)由图乙所示电流表可知，其量程为0 0.6A，分度值是0.02A，示数为0.3A＝300mA.(3)把电流表A1串联接入电路，测干路电流，电路图如图所示：
【点睛】
（1）连接电路过程中，开关应断开；选择量程的原则：在不超量程的情况下，要尽量选择较小的量程进行测量；若不知被测电流或电压，应用较大的量程进行试触；（2）根据图示电流表确定电流表的量程与分度值，然后读出电流表示数；（3）电流表串联接在干路中，测干路电流．
19． 开关没有断开
【详解】
（1）小明同学连接好最后一跟导线时，小灯泡立即发亮，说明连接电路时，开关没有处于断开状态；
（2）因为三盏及电流表串联，所以当L1的灯丝烧断而熄灭时，故L3、L2也会熄灭，电流表会没有示数；电压表并联在电源两端，示数为电源电压值，故表格如下
点睛：本题考查的是串联电路连接，涉及电流特点、注意事项、电路的连接及电流表使用等．
20．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【详解】
(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
21． 病房内气压低于室外气压 串联 AC
【详解】
（1）[1]根据题意知，所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理。
（2）[2]电流表与待测电路串联。该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表串联连接在电路中测量其工作时的电流。
（3）[3]A．正常工作时的吸尘器，吸尘器扇叶周围气体流速大，压强小，即吸尘器扇叶周围的气压小于大气压，处于“负压”状态，故A符合题意；
B．漏气的气球内的气压大于大气压，不处于“负压”状态，故B不符合题意；
C．用吸管从瓶子中吸饮料，当吸气时，吸管中的气压减小，小于外界的大气压，饮料在大气压的作用下进入嘴里，故C符合题意；
D．高空飞行中的飞机机舱外气体流速大、压强小，小于机舱内的气压，故D不符合题意。
故选AC。
