第一章静电场的描述 章节综合练（Word版含解析）

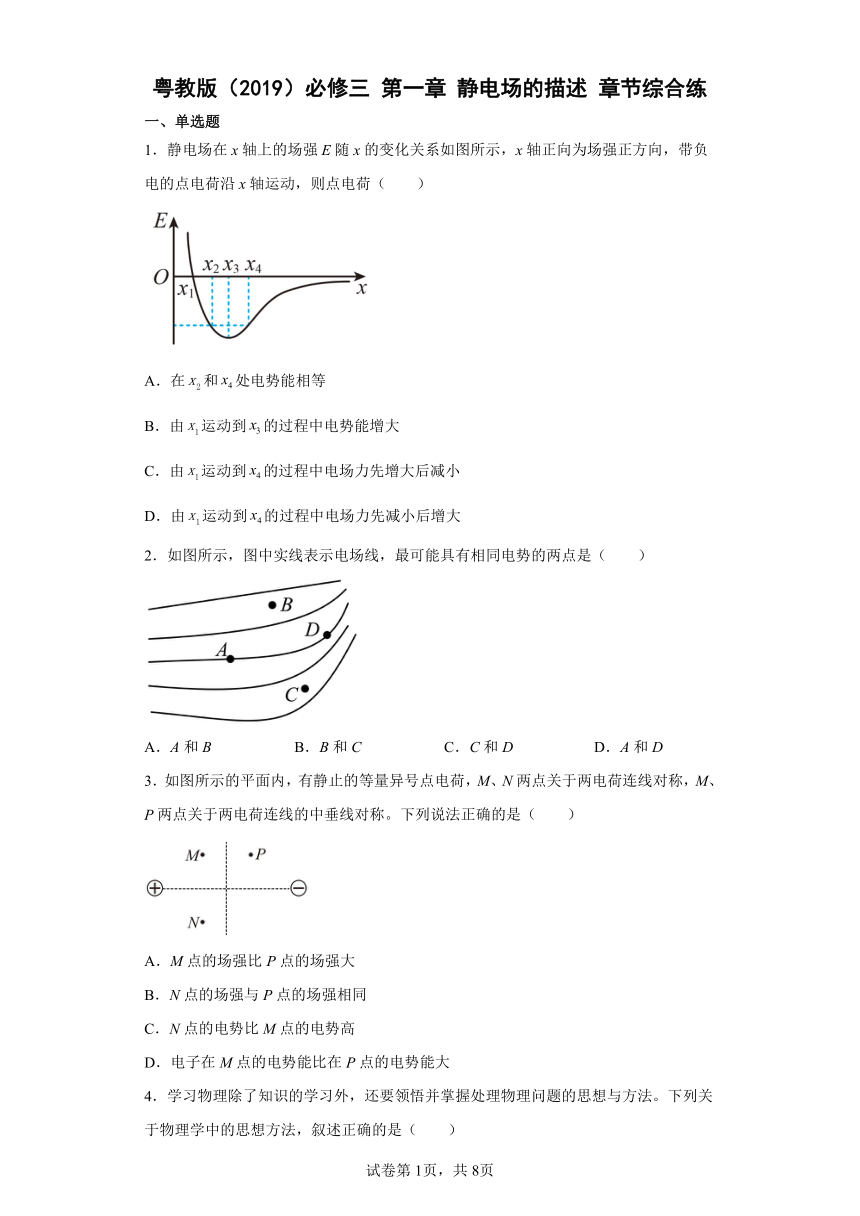

粤教版（2019）必修三 第一章 静电场的描述 章节综合练
一、单选题
1．静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带负电的点电荷沿x轴运动，则点电荷（　　）
A．在和处电势能相等
B．由运动到的过程中电势能增大
C．由运动到的过程中电场力先增大后减小
D．由运动到的过程中电场力先减小后增大
2．如图所示，图中实线表示电场线，最可能具有相同电势的两点是（　　）
A．A和B B．B和C C．C和D D．A和D
3．如图所示的平面内，有静止的等量异号点电荷，M、N两点关于两电荷连线对称，M、P两点关于两电荷连线的中垂线对称。下列说法正确的是（　　）
A．M点的场强比P点的场强大
B．N点的场强与P点的场强相同
C．N点的电势比M点的电势高
D．电子在M点的电势能比在P点的电势能大

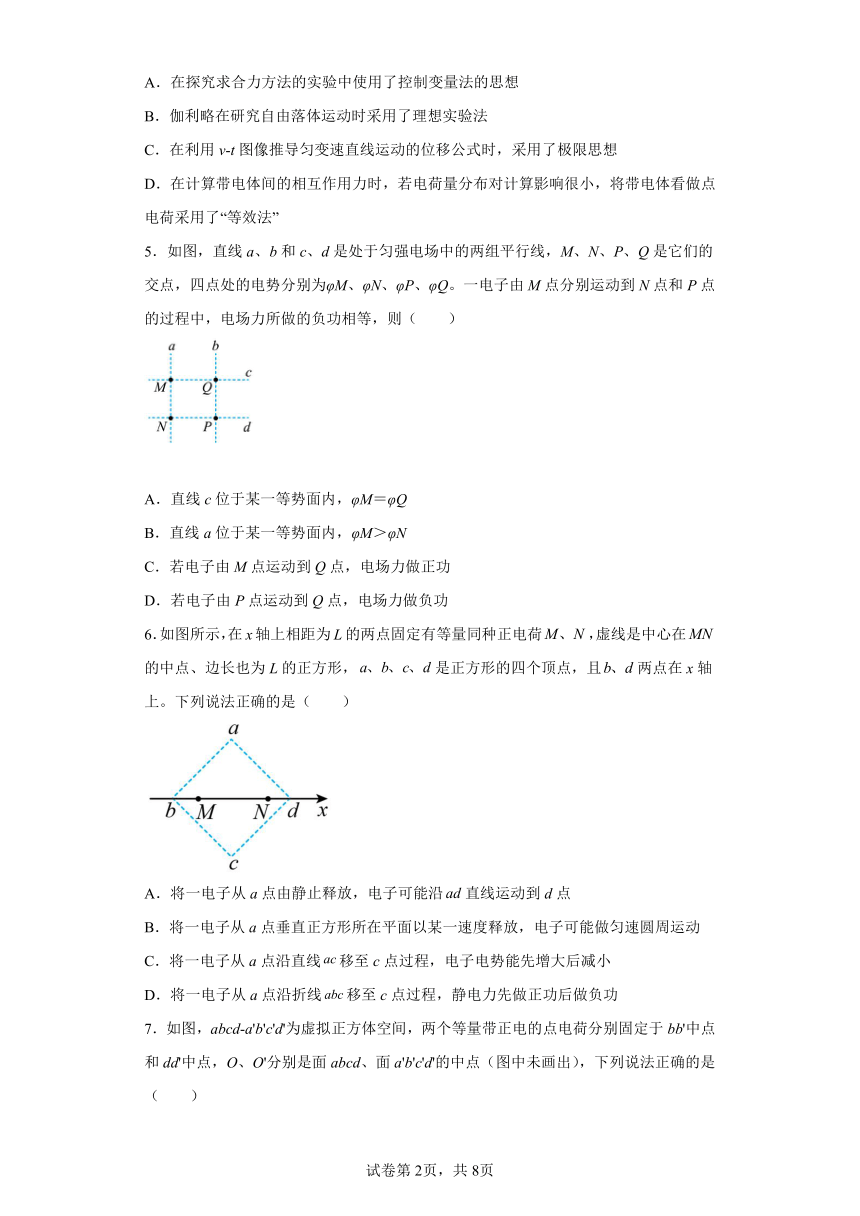

4．学习物理除了知识的学习外，还要领悟并掌握处理物理问题的思想与方法。下列关于物理学中的思想方法，叙述正确的是（　　）
A．在探究求合力方法的实验中使用了控制变量法的思想
B．伽利略在研究自由落体运动时采用了理想实验法
C．在利用v-t图像推导匀变速直线运动的位移公式时，采用了极限思想
D．在计算带电体间的相互作用力时，若电荷量分布对计算影响很小，将带电体看做点电荷采用了“等效法”
5．如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ。一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则（　　）
A．直线c位于某一等势面内，φM＝φQ
B．直线a位于某一等势面内，φM＞φN
C．若电子由M点运动到Q点，电场力做正功
D．若电子由P点运动到Q点，电场力做负功
6．如图所示，在x轴上相距为L的两点固定有等量同种正电荷，虚线是中心在的中点、边长也为L的正方形，是正方形的四个顶点，且两点在x轴上。下列说法正确的是（　　）
A．将一电子从a点由静止释放，电子可能沿直线运动到d点
B．将一电子从a点垂直正方形所在平面以某一速度释放，电子可能做匀速圆周运动
C．将一电子从a点沿直线移至c点过程，电子电势能先增大后减小
D．将一电子从a点沿折线移至c点过程，静电力先做正功后做负功

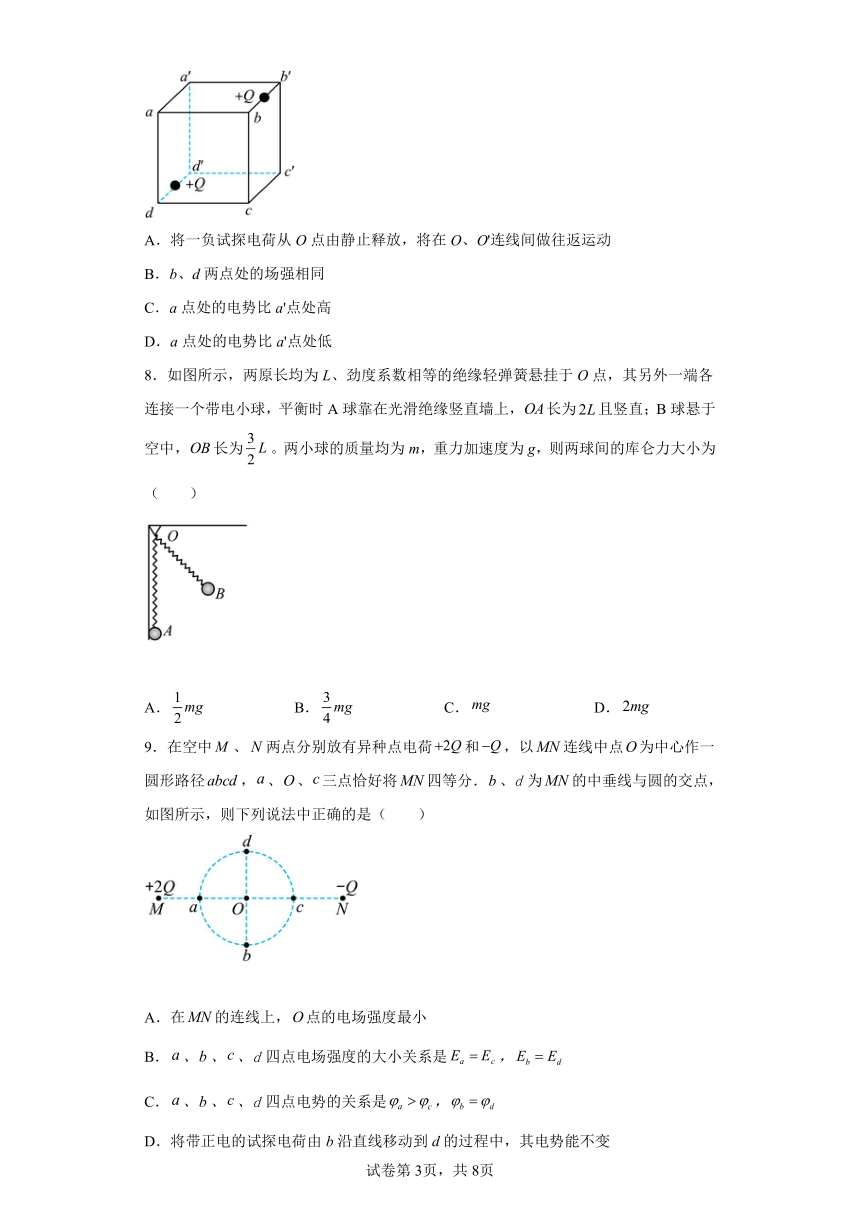

7．如图，abcd-a'b'c'd'为虚拟正方体空间，两个等量带正电的点电荷分别固定于bb'中点和dd'中点，O、O'分别是面abcd、面a'b'c'd'的中点（图中未画出），下列说法正确的是（　　）
A．将一负试探电荷从O点由静止释放，将在O、O'连线间做往返运动
B．b、d两点处的场强相同
C．a点处的电势比a'点处高
D．a点处的电势比a'点处低
8．如图所示，两原长均为L、劲度系数相等的绝缘轻弹簧悬挂于O点，其另外一端各连接一个带电小球，平衡时A球靠在光滑绝缘竖直墙上，长为且竖直；B球悬于空中，长为。两小球的质量均为m，重力加速度为g，则两球间的库仑力大小为（ ）
A． B． C． D．
9．在空中、两点分别放有异种点电荷和，以连线中点为中心作一圆形路径，、、三点恰好将四等分．、为的中垂线与圆的交点，如图所示，则下列说法中正确的是（　　）
A．在的连线上，点的电场强度最小
B．、、、四点电场强度的大小关系是，
C．、、、四点电势的关系是，
D．将带正电的试探电荷由b沿直线移动到d的过程中，其电势能不变

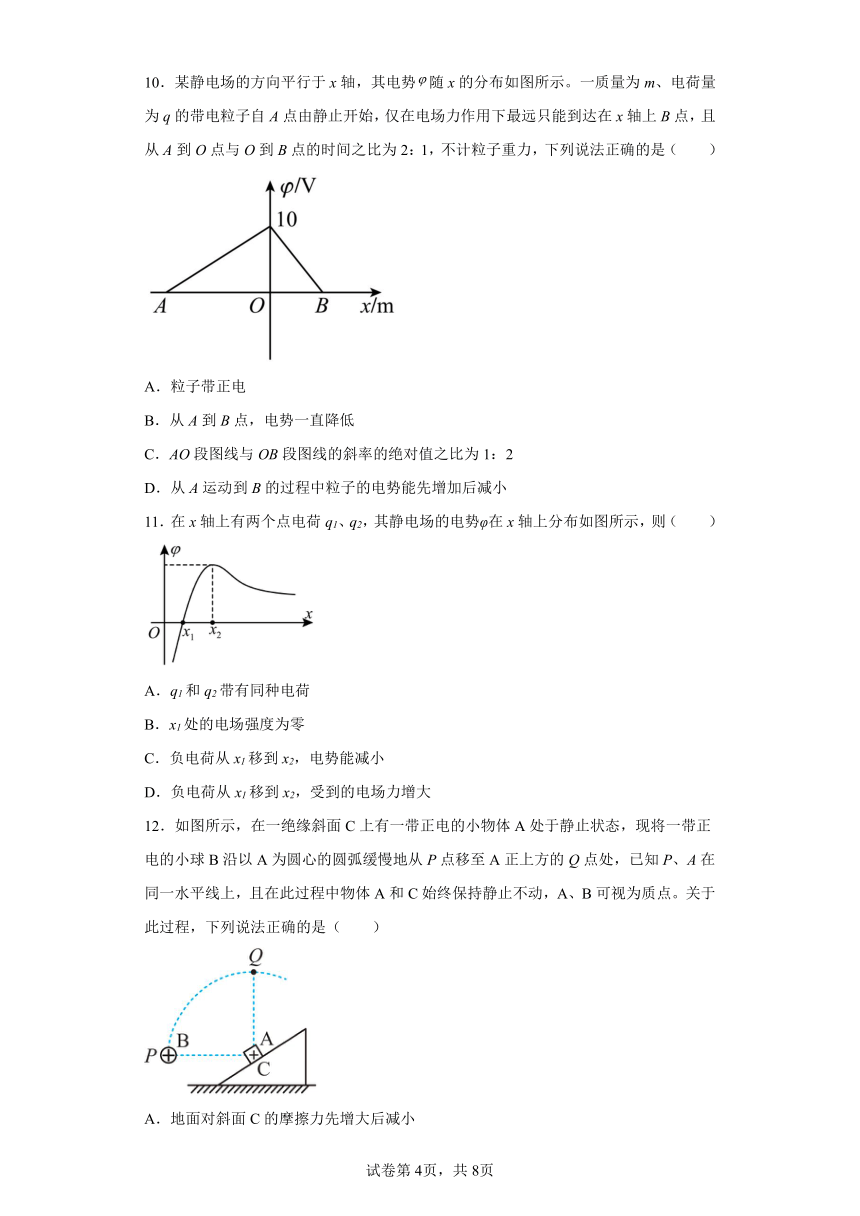

10．某静电场的方向平行于x轴，其电势随x的分布如图所示。一质量为m、电荷量为q的带电粒子自A点由静止开始，仅在电场力作用下最远只能到达在x轴上B点，且从A到O点与O到B点的时间之比为2：1，不计粒子重力，下列说法正确的是（　　）
A．粒子带正电
B．从A到B点，电势一直降低
C．AO段图线与OB段图线的斜率的绝对值之比为1：2
D．从A运动到B的过程中粒子的电势能先增加后减小
11．在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示，则（　　）
A．q1和q2带有同种电荷
B．x1处的电场强度为零
C．负电荷从x1移到x2，电势能减小
D．负电荷从x1移到x2，受到的电场力增大
12．如图所示，在一绝缘斜面C上有一带正电的小物体A处于静止状态，现将一带正电的小球B沿以A为圆心的圆弧缓慢地从P点移至A正上方的Q点处，已知P、A在同一水平线上，且在此过程中物体A和C始终保持静止不动，A、B可视为质点。关于此过程，下列说法正确的是（　　）

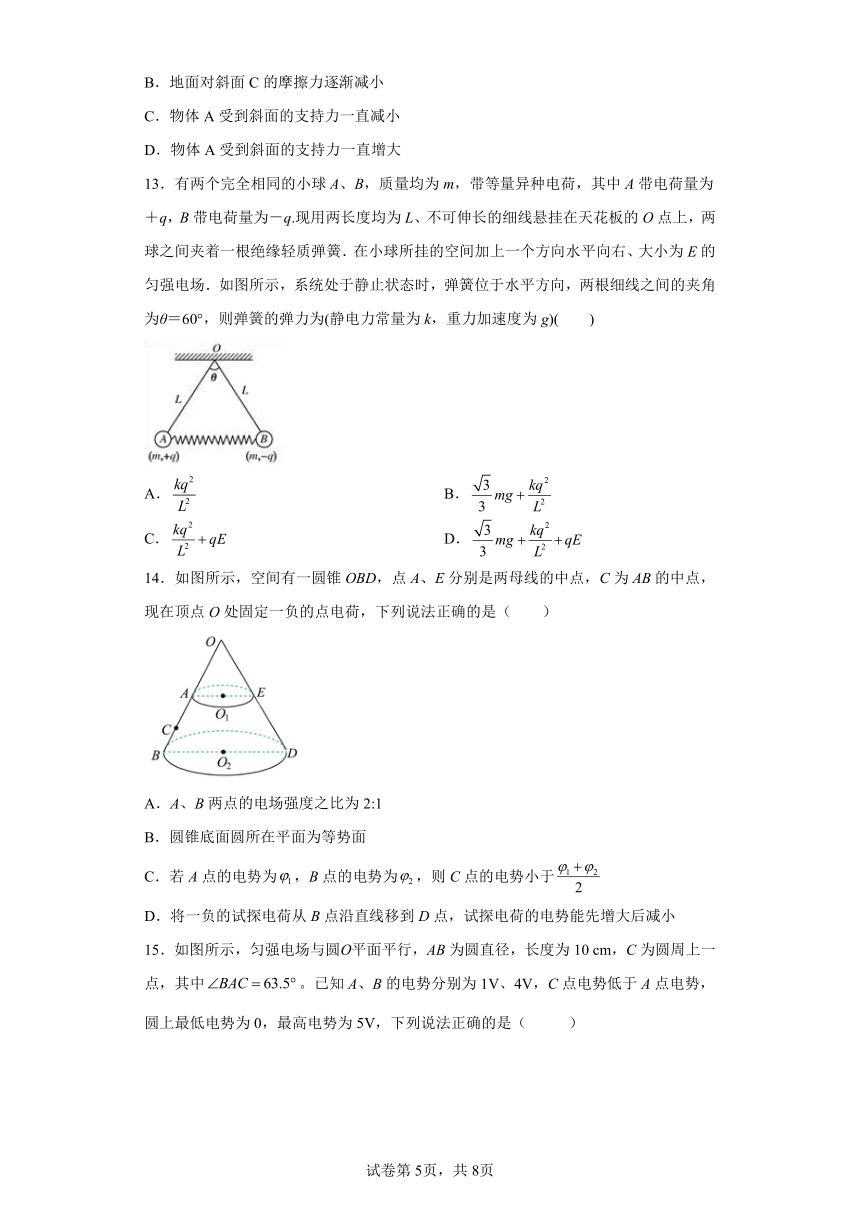

A．地面对斜面C的摩擦力先增大后减小
B．地面对斜面C的摩擦力逐渐减小
C．物体A受到斜面的支持力一直减小
D．物体A受到斜面的支持力一直增大
13．有两个完全相同的小球A、B，质量均为m，带等量异种电荷，其中A带电荷量为＋q，B带电荷量为－q.现用两长度均为L、不可伸长的细线悬挂在天花板的O点上，两球之间夹着一根绝缘轻质弹簧．在小球所挂的空间加上一个方向水平向右、大小为E的匀强电场．如图所示，系统处于静止状态时，弹簧位于水平方向，两根细线之间的夹角为θ＝60°，则弹簧的弹力为(静电力常量为k，重力加速度为g)(　　)
A． B．
C． D．
14．如图所示，空间有一圆锥OBD，点A、E分别是两母线的中点，C为AB的中点，现在顶点O处固定一负的点电荷，下列说法正确的是（　　）
A．A、B两点的电场强度之比为2:1
B．圆锥底面圆所在平面为等势面
C．若A点的电势为，B点的电势为，则C点的电势小于
D．将一负的试探电荷从B点沿直线移到D点，试探电荷的电势能先增大后减小
15．如图所示，匀强电场与圆О平面平行，AB为圆直径，长度为10 cm，C为圆周上一点，其中。已知A、B的电势分别为1V、4V，C点电势低于A点电势，圆上最低电势为0，最高电势为5V，下列说法正确的是（ ）
A．该电场的电场强度大小为50V/m，方向与BC连线平行
B．该电场的电场强度大小为50V/m，方向与AB连线夹角为63.5°
C．把电子自C点移动到О点，电子电势能减少3eV
D．把电子自A点移动到C点，电子电势能增加1eV
二、填空题
16．库仑定律的内容：_______中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成_______，与它们的距离的二次方成_______，作用力的方向在它们的_______上。
静电力：电荷间的相互作用力，也叫_______。
17．电荷间的相互作用力大小与两个因素有关：一是与______有关，二是与______有关。
18．如图所示，A、B两板间电压为600V，A板带正电并接地，A、B两板间距离为12cm，C点离A板4cm，则两板间电场强度E=___________V/m，C点电势φC=___________V，电子在C点具有的电势能为___________eV。
三、解答题
19．如图所示，质量为m、电荷量为q的带正电小球处在匀强电场中，给小球施加一个斜向右上、与竖直方向成的恒力F，使小球从A点沿竖直方向匀速运动到B点，之间的距离为d，重力加速度为g，，不计空气阻力，求：
（1）匀强电场的电场强度；
（2）A、B两点的电势差为多少。
20．如图所示，A、B、C三点为一直角三角形的三个顶点，∠B=30°，现在A、B两点放置两点电荷qA、qB，测得C点电场强度的方向与AB平行，则：
（1）qA带什么电荷；
（2）画出场强叠加的示意图；
（3）A、B点电荷电荷量之比。
21．如图所示，在一水平向左的匀强电场中，光滑绝缘直角三角形斜劈ABC被固定在水平面上，其斜面长，倾角为。有一个电荷量为、质量为的带电小物块（可视为质点）恰能静止在斜面的顶端A处，，，。求：
（1）求带电小物块的电性及AB两点间的电势差；
（2）若电场强度减小为原来的一半时小物块从A下滑到B的时间t。
22．如图所示，质量均为m、带等量异种电荷的A、B两个小球放在光滑绝缘的固定斜面上，给B球施加沿斜面向上、大小为（g为重力加速度）的拉力，结果A、B两球以相同的加速度向上做匀加速运动，且两球保持相对静止，两球间的距离为L，小球大小忽略不计，斜面的倾角，静电力常量为k，，，求：
（1）两球一起向上做加速运动的加速度大小；
（2）A球所带的电荷量的大小。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．由图像可知，在0～x1之间，电场强度E是正的，是沿x轴正方向的；在x1～x4之间，电场强度E是负的，是沿x轴负方向的，故由x2到x4是逆着电场线的方向，所以x4处的电势要大于x2处的电势，点电荷在两处的电势能不等，故A错误；
B．由x1运动到x3的过程中，是逆着电场线方向的，电场力对负电荷做正功，所以电势能减小，故B错误；
CD．由x1运动到x4的过程中，x3处的电场强度的大小是最大的，故电荷在该点受到的电场力也应该是最大的，根据
故电场力是先增大后减小，故C正确，D错误。
故选C。
2．B
【详解】
根据等势面与电场线相互垂直的性质，可以判断B和C两点最有可能在同一个等势面上，B正确。
故选B。
3．B
【详解】
AB．根据等量异种电荷周围电场分布规律以及对称性可知M、P两点的电场强度大小相同、方向不同，N、P两点的电场强度相同，A错误，B正确；
C．M点和N点到正负电荷的距离都相同，它们位于同一个等势面上，电势相同，C错误；
D．根据沿电场线方向电势降低可知M点电势高于P点电势，因为电子带负电，所以电子在M点的电势能比在P点的电势能小，D错误。
故选B。
4．B
【详解】
A．在探究求合力方法的实验中使用了等效的思想，选项A错误；
B．伽利略在研究自由落体运动时采用了理想实验和逻辑推理的方法，故B正确；
C．在利用v-t图像推导匀变速直线运动的位移公式时，采用了微元法，选项C错误；
D．在计算带电体间的相互作用力时，若电荷量分布对计算影响很小，将带电体看做点电荷采用了“理想模型法”，选项D错误。
故选B。
5．A
【详解】
AB．据题，电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则电势能增加相等，所以电势降低，电场线方向向下，且N、P两点的电势相等，直线d位于同一等势面内，根据匀强电场等势面分布情况知，直线c位于同一等势面内，则有
φM＝φQ＞φN
故A正确，B错误；
C．由上分析知，直线c是等势面，所以电子由M点运动到Q点，电场力不做功，故C错误；
D．由于电子由M点运动到P点的过程中，电场力所做的负功，而M与Q电势相等，那么，电子由P点运动到Q点，电场力做正功，故D错误。
故选A。
6．B
【详解】
A．根据等量同种正电荷的电场线分布特点可知，电子从a点由静止释放时，先受到竖直向下的电场力做加速直线运动，过中心点后，受竖直向上的电场力做减速直线运动，由运动的对称性可知，电子将沿连线在间做往复运动，A错误；
B．电子从a点垂直正方形所在平面以某一速度v释放时，受到垂直速度方向且指向中点的电场力，若满足
该电子将做匀速圆周运动，B正确；
C．沿直线从a至c，电势先升高后降低，电子从a点沿直线移至c点过程，电子电势能先减小后增大，C错误；
D．将一电子从a点沿折线移至c点过程，静电力先做正功再做负功，再做正功最后做负功，D错误。
故选B。
7．A
【详解】
A．由等量同种正点电荷的电场线特点，可知O、O'连线是中垂线，且是关于两正点电荷连线与中垂线交点对称点，连线中点场强是零，中垂线上场强方向总沿中垂线远离交点，在中垂线上从交点到无限远处电场线先变密后变疏，即场强先变强后变弱；所以将一负试探电荷从O点由静止释放，将在O、O'连线间做往返运动，A正确；
B．由等量同种正点电荷的电场线特点，可知 b、d两点是关于O点的对称点，所以两处的场强大小相等，方向不相同，B错误；
CD．a 、a'两点是对称点，两点的电势相等，CD错误。
故选A。
8．B
【详解】
设夹角为，B球的受力如图甲所示，构成的力的矢量三角形与相似，则有
即
可得
对AB两带电小球整体受力分析如图乙，根据平衡条件可得
两弹簧完全相同
则
解得
在力的矢量三角形中，应用余弦定理有
故B正确。
9．C
【详解】
A．电场线的疏密表示电场强度的相对大小，由电场线疏密程度可知，假设两电荷带等量异种电荷，在MN的连线上场强最小的位置在O点，因为M点的点电荷带电量为N点带电量的2倍，可知两电荷MN连线上电场强度最小的位置不在O点，应该出现在O点的右侧，故A错误；
B．设Ma=aO=d则
Ea＞Ec
b、d两点由于对称，则有
Eb=Ed
故B错误；
C．沿电场线方向电势降低，故
φa＞φc
根据对称性可知
φb=φd
故C正确；
D．正点电荷沿直线由b运动到d的过程中，只是初末位置的电势能相等，过程中电势能在变化。故D错误。
故选C。
10．C
【详解】
A．根据沿电场线方向，电势降低可知：在x轴负方向上，静电场方向沿x轴负向；在x轴正方向上，静电场方向沿x轴正向，根据题意可知粒子从A点由静止开始先加速后减速到B点，所以粒子在AO段受到的电场力方向向右，与电场线方向相反，所以粒子带负电，故A错误；
B．由图可知从A到B，电势先升高后降低，故B错误；
C．粒子从A点到O点过程中，由静止加速到速度最大，从O点到B点过程中，由速度最大减小到零，从A到O点与O到B点的时间之比2：1，根据加速度定义式可知加速度之比为1：2，根据牛顿第二定律可得
即电场强度之比为1：2，而-x图像的斜率即为电场强度，所以AO段图线与OB段图线的斜率的绝对值之比为1：2，故C正确；
D．由图可知从A到B，电势先升高后降低，所以从A运动到B的过程中粒子的电势能先减少后增加，故D错误。
故选C。
11．C
【详解】
A．无穷远处电势为零，有电势为正的地方，故存在正电荷；又有电势为负的地方，故也存在负电荷，所以q1和q2带有异种电荷，故A错误；
B．图中曲线斜率大小等于电场强度，x1处的斜率不为零，故x1处的电场强度不为零，故B错误；
C．负电荷从x1移到x2，电势升高，电势能减小，故C正确；
D．负电荷从x1移到x2，曲线的斜率减小，电场强度减小，所以负电荷受到的电场力减小，故D错误。
故选C。
12．B
【详解】
AB．如图所示
以A和C整体为研究对象，设B对A的库仑力大小为F，与竖直方向的夹角为θ，根据平衡条件得
由于F大小不变，θ减小，则知地面对斜面C的摩擦力逐渐减小，A错误，B正确；
CD．以A为研究对象，分析可知，B对A的库仑力垂直于斜面方向的分力先逐渐增大后逐渐减小，设该分力为F′，斜面倾角为α，根据平衡条件，斜面对A的支持力
可知FN′先增大后减小，CD错误。
故选B。
13．D
【详解】
对A球受力分析，由共点力平衡可得
联立解得
故选D。
14．D
【详解】
A．根据题意可知
根据点电荷的场强公式
可知A、B两点的电场强度之比为，故A错误；
B．点电荷的等势面是同心球面，圆锥底面圆所在平面上各点到的距离不相等，所以不是等势面，故B错误；
C．若A点的电势为，B点的电势为，若电场为匀强电场，则则C点的电势等于，由于间的场强小于间的场强，根据
定性分析可知
可知
解得
故C错误；
D．将一负的试探电荷从B点沿直线移到D点，电势先降低后升高，则电势能先增大后减小，故D正确。
故选D。
15．D
【详解】
AB．由题意知，圆上最低电势为0，最高电势为5V，所以电场强度为
设直径AB与场强方向成角，则
解得
故AB错误；
C．由题意
由几何关系知
且
解得
故
故
故电势能减少2.5eV，故C错误；
D．同理可得
即把电子自A点移动到C点，电子电势能增加1eV，故D正确。
故选D。
16． 真空 正比 反比 连线 库仑力
【详解】
略
17． 点电荷间距离 电荷量
【详解】
[1][2]电荷间的相互作用力大小与两个因素有关：一是与点电荷间距离有关，二是与电荷量有关。
18． 5000 －200 200
【详解】
[1]两板间电场强度为
[2] C点电势为
[3]电子在C点具有的电势能为
19．（1），方向：斜向左上与竖直方向的夹角也为；（2）或
【详解】
（1）小球做匀速直线运动，因此电场力与拉力F和重力的合力等大反向。受力示意图如下
F与的夹角为，且，则拉力F和重力的合力大小为也为，方向与竖直方向夹角斜向右下。
则根据共点力平衡推论
解得
方向：斜向左上与竖直方向夹角。
（2）由匀强电场场强与电势差的关系
带入可得
或
20．（1）负；（2） ；（3）
【详解】
(1)放在A点和B点的点电荷在C处产生的场强方向在AC和BC的连线上，因C点场强方向与BA方向平行，故放在A点的点电荷和放在B点的点电荷产生的场强方向只能由C→A和由B→C，故qA带负电，qB带正电。
（2）如图所示场强叠加的示意图
（3）由几何关系知
即
又由几何关系知
所以
21．（1）负电，；（2）
【详解】
（1）电场力水平向右，因此带负电，带电物体在电场力、重力以及支持力作用下处于受力平衡状态，对其进行受力分析知
电势差
得
（2）沿斜面的方向上
代入数据得
由
得
22．（1）；（2）
【详解】
（1）对两球整体分析，两球一起向上做匀加速运动，设加速度为，根据牛顿第二定律可得
解得
（2）设球的带电量为，对球研究，根据牛顿第二定律有
解得
