浙江省宁波市余姚市兰江中学2020-2021学年八年级下学期科学期中考试试卷
一、选择题（本大题共20小题，每小题2分，共50分。请选出每小题中一个符合题意的选项，不选、多选、错选均不给分）
1.2020年2月11日央视牛年春节联欢晚会浙江分会场出现如图智能机器人和主持人互动，下列有关说法正确的是( )
A. 机器人是高科技产品，发出的声音不是由物体振动产生
B. 机器人的声音可以在真空中传播
C. 能区分机器人和主持人的声音主要是根据他们的音色不同
D. 机器人的声音在空气中传播速度是3×105km/s
2.在“达人秀”节目中，演员用冬瓜、土豆做成吹奏乐器，用它们吹奏出来的声音可能具有的相同特征是 ( )
A. 音调 响度 B. 音色 响度 C. 音色 音调 D. 音色 音调 响度
3.在医院，学校和科学研究部门附近，有如图所示的禁鸣喇叭标志，在下列方法中，与这种控制噪声的方法相同的是( )
A. 工人戴上防噪声耳罩
B. 在城市道路两旁安装噪声监测仪
C. 上课时关闭教室的门窗
D. 在摩托车上安装消声器
4.如图所示，一盛水容器置于水平桌面上，一束光线从空气斜射入水中，这时反射角为a，折射角为r，若光线传播方向不变，把容器右侧稍微垫高，待水面重新平静后，测出反射角为a′，折射角为r′，那么 （ ）
A. a′a ，r′>r D. a′=a ， r′>r
5.一只小鸟在平面玻璃幕墙前飞来飞去，欣赏它自己在幕墙中轻盈的“身影”。以下描述正确的是( )
A. “身影”是由于光的折射形成的
B. “身影”到幕墙的距离大于小鸟到幕墙的距离
C. 玻璃幕墙容易造成光污染，是光的漫反射造成的
D. 小鸟远离幕墙过程中，“身影”大小不变
6.如图中能正确表示小丑在平面镜中成像的是( )
A. B. C. D.
7.下列连线正确的是( )
A. 倒立放大像——放大镜
正立放大像——投影仪
B. 会聚光线——凹透镜
发散光线——凸透镜
C. 远视眼镜——凸透镜
近视眼镜——凹透镜
D. 实像——不可用光屏接收
虚像——可用光屏接收
8.墨子和他的学生在2000多年前发现了小孔成像。如图所示各种光现象的原理与墨子的小孔成像原理相同的是( )
A. 日食现象B. 雨后“彩虹”
C. 水中“倒影”D. 海市蜃楼
9.一些大厦用许多大块的平板镀膜玻璃做外墙（俗称“玻璃膜墙”）。这种墙既能反射光线也能透过光线。下列四幅图中，能真实反映光通过玻璃膜墙进入室内传播途径的是（ ）
A. B. C. D.

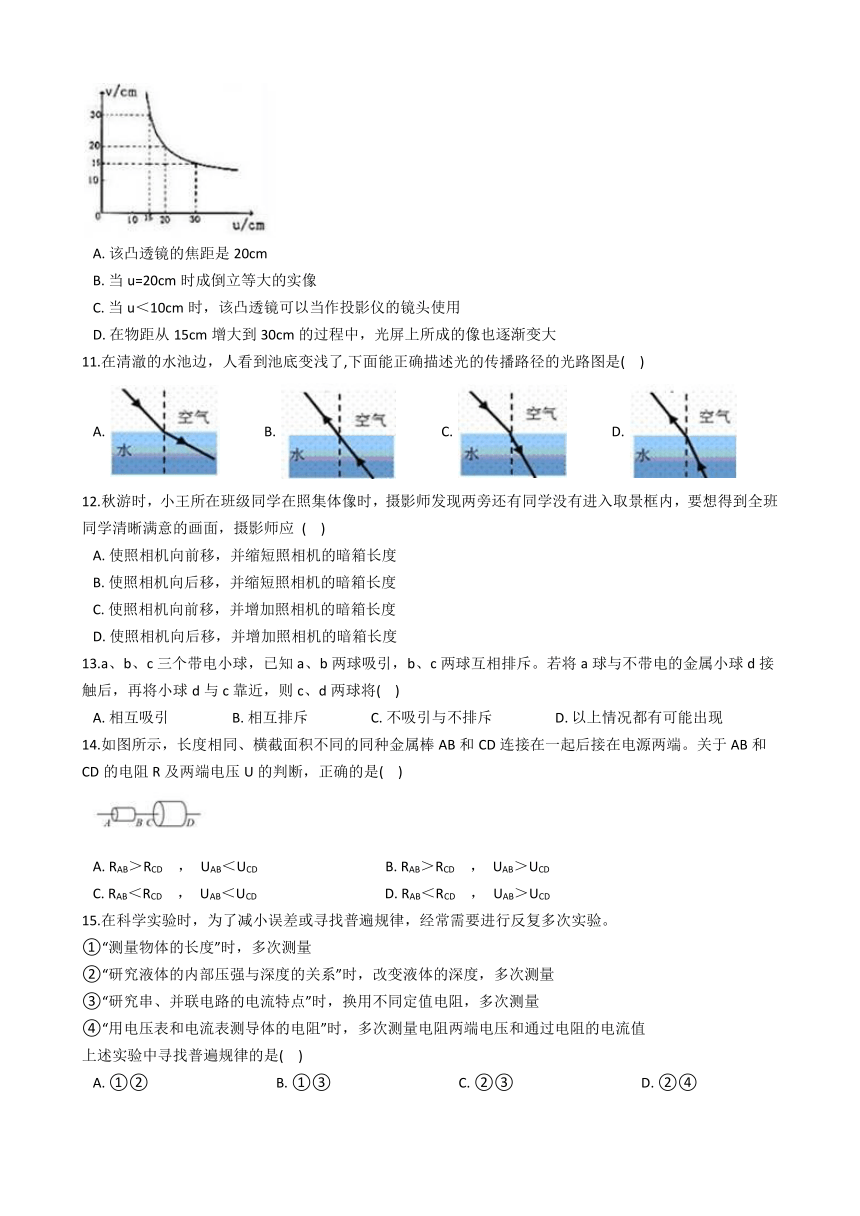

10.如图所示是某同学在研究凸透镜成像规律时作出的像距V和物距U的关系图像，根据如图所示的图像，可以判断下列说法正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当u=20cm时成倒立等大的实像
C. 当u＜10cm时，该凸透镜可以当作投影仪的镜头使用
D. 在物距从15cm增大到30cm的过程中，光屏上所成的像也逐渐变大
11.在清澈的水池边，人看到池底变浅了,下面能正确描述光的传播路径的光路图是( )
A. B. C. D.
12.秋游时，小王所在班级同学在照集体像时，摄影师发现两旁还有同学没有进入取景框内，要想得到全班同学清晰满意的画面，摄影师应 ( )
A. 使照相机向前移，并缩短照相机的暗箱长度
B. 使照相机向后移，并缩短照相机的暗箱长度
C. 使照相机向前移，并增加照相机的暗箱长度
D. 使照相机向后移，并增加照相机的暗箱长度
13.a、b、c三个带电小球，已知a、b两球吸引，b、c两球互相排斥。若将a球与不带电的金属小球d接触后，再将小球d与c靠近，则c、d两球将( )
A. 相互吸引 B. 相互排斥 C. 不吸引与不排斥 D. 以上情况都有可能出现
14.如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端。关于AB和CD的电阻R及两端电压U的判断，正确的是( )
A. RAB＞RCD ， UAB＜UCD B. RAB＞RCD ， UAB＞UCD
C. RAB＜RCD ， UAB＜UCD D. RAB＜RCD ， UAB＞UCD
15.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验。
①“测量物体的长度”时，多次测量
②“研究液体的内部压强与深度的关系”时，改变液体的深度，多次测量
③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量
④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值
上述实验中寻找普遍规律的是( )
A. ①② B. ①③ C. ②③ D. ②④

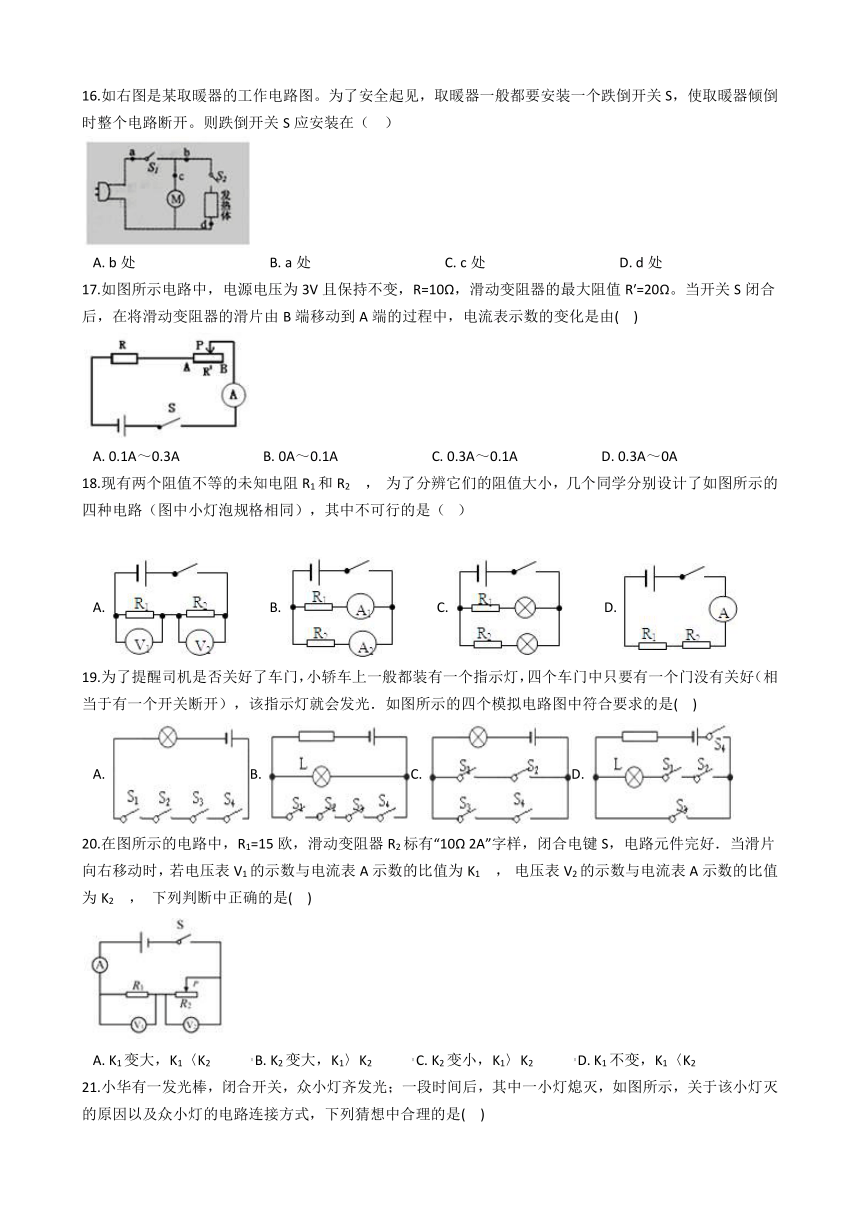

16.如右图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在（ ）
A. b处 B. a处 C. c处 D. d处
17.如图所示电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R′=20Ω。当开关S闭合后，在将滑动变阻器的滑片由B端移动到A端的过程中，电流表示数的变化是由( )
A. 0.1A～0.3A B. 0A～0.1A C. 0.3A～0.1A D. 0.3A～0A
18.现有两个阻值不等的未知电阻R1和R2 ， 为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路（图中小灯泡规格相同），其中不可行的是（ ）
A. B. C. D.
19.为了提醒司机是否关好了车门，小轿车上一般都装有一个指示灯，四个车门中只要有一个门没有关好（相当于有一个开关断开），该指示灯就会发光．如图所示的四个模拟电路图中符合要求的是( )
A. B. C. D.
20.在图所示的电路中，R1=15欧，滑动变阻器R2标有“10Ω 2A”字样，闭合电键S，电路元件完好．当滑片向右移动时，若电压表V1的示数与电流表A示数的比值为K1 ， 电压表V2的示数与电流表A示数的比值为K2 ， 下列判断中正确的是( )
A. K1变大，K1〈K2 B. K2变大，K1〉K2 C. K2变小，K1〉K2 D. K1不变，K1〈K2
21.小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是( )
A. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联

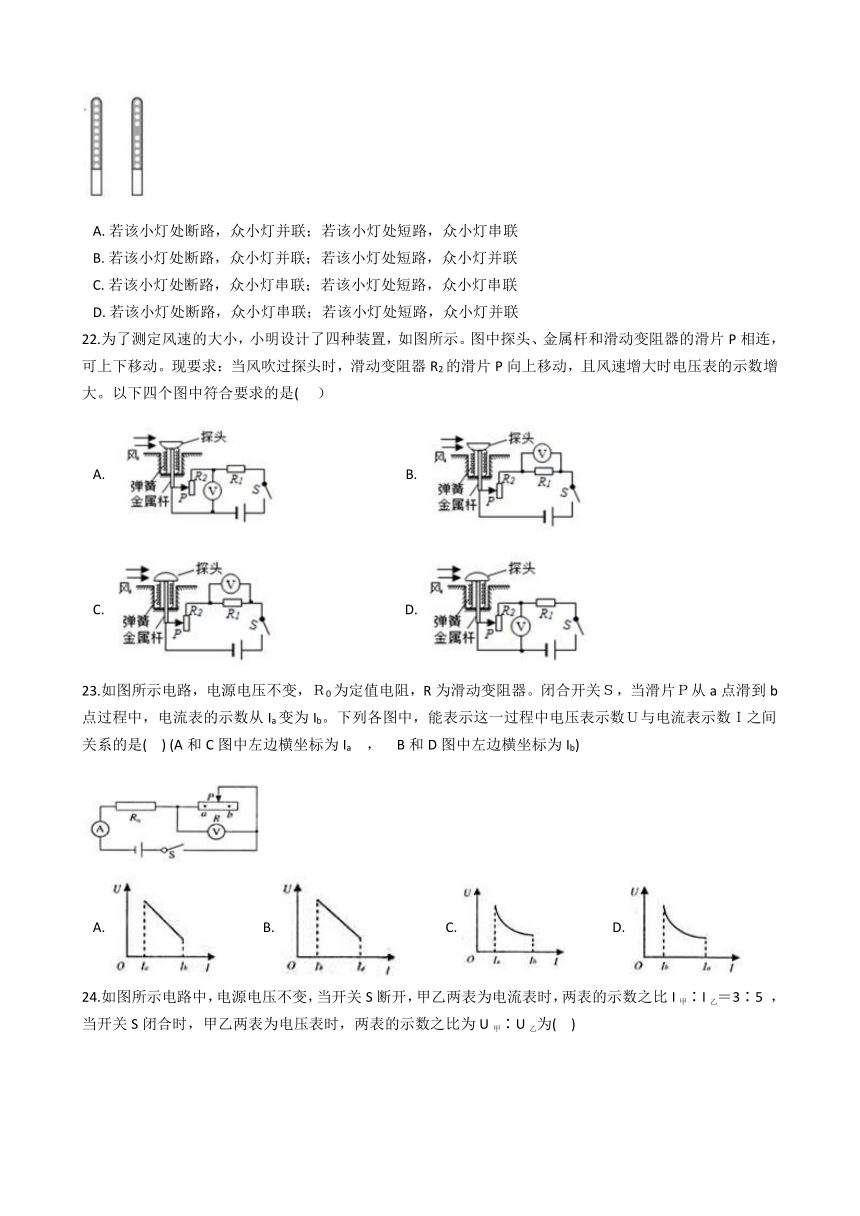

22.为了测定风速的大小，小明设计了四种装置，如图所示。图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器R2的滑片P向上移动，且风速增大时电压表的示数增大。以下四个图中符合要求的是( ）
A. B.
C. D.
23.如图所示电路，电源电压不变，Ｒ0为定值电阻，R为滑动变阻器。闭合开关Ｓ，当滑片Ｐ从a点滑到b点过程中，电流表的示数从Ia变为Ib。下列各图中，能表示这一过程中电压表示数Ｕ与电流表示数Ｉ之间关系的是( ) (A和C图中左边横坐标为Ia ， B和D图中左边横坐标为Ib)
A. B. C. D.
24.如图所示电路中，电源电压不变，当开关S断开，甲乙两表为电流表时，两表的示数之比I甲∶I乙＝3∶5 ，当开关S闭合时，甲乙两表为电压表时，两表的示数之比为U甲∶U乙为( )
A. 2∶5 B. 3∶2 C. 5∶2 D. 5∶3
25.如图所示，把一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一束细光垂直射向平面镜。平面镜从图示位置开始绕圆筒中心轴O匀速转动，在转动30°角时，点光源在镜中所成的像转过的角度θ1 ， 照射到筒壁上的反射光斑转过的角度θ2 ， 则（ ）
A. θ1=30°，θ2=30° B. θ1=30°，θ2=60° C. θ1=60°，θ2=30° D. θ1=60°，θ2=60°
二、填空题（第26到27题每空1分、第31到35每空2分、共31分）
26.某渔船向海底发射探测鱼群位置的超声波，经过2s收到回波信号，则鱼群与渔船的距离是：________（声音在海水中传播速度是1500m/s）。神舟九号飞船在太空遨游时，地面的监测设备不能用这种方法来监控飞船与地球之间的距离，其原因是________ 。
27.在探究“近视眼的形成原因和矫正方法”时，小莉同学选择了如下器材：
蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网膜）、光具座等。
（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节。）
（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于透镜前某一位置时，在光屏上得到了烛焰清晰的像；当向水凸透镜内注入水，使透镜变得更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块 ________ 透镜；若撤去放置的透镜，应将光屏________（选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像。
（2）根据上述实验，可知近视眼的形成原因是：________。
（3）她能看到远处有一棵树，是因为它反射的光线形成的物像落在________上，这个信息通过视神经，传到________。
28.小明向平静的湖面看去，鱼儿在白云中游来游去，看到的鱼儿是由于光的________(选填“折射”、“反射”或“直线传播”）所形成的虚像；若湖中的水深3m，则白云形成的像到水面的距离________3m。（选填“大于”、“小于”或“等于”）
29.水平桌面上放置一平面镜，镜面与桌面成45°角，一个小球以V匀速沿桌面向镜滚去，如图所示，则镜中小球的像相对于桌面以________速度，沿________（填方向）运动。
30.如图所示为光在空气和玻璃的分界面上发生反射和折射的情况，由图可判断，入射光线是________，折射角的大小是________度，空气在分界面的________侧。（填“上”、“下”、“左”或“右”）
31.如图A、B两架飞机，一架是实际的飞机，一架是从潜艇观察口O点观察到的该飞机的像，则 ________选填“A”或“B”)架是实际飞机。
32.定值电阻R1和小灯泡R2的电压和电流关系曲线分别如图所示。R1的阻值为________Ω，若将R1和R2并联后接在5 V的电源两端，则电路中的总电流为________A。
33.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中________（填“a”或“b”）处剪断导线．拆除前起爆器上________（填“有”或“没有”）电流通过．
三、画图题（每空2分，共6分）
34.
（1）如图所示，请把凹透镜的光路图补充完整。
（2）AB表示平面镜前的物体，请根据平面镜成像特点，在图中画出物体AB经平面镜所成的像。
（3）将一束固定不动的入射光从杯底斜射向空中，然后逐步向杯中注水，液面上升到虚线位置时的折射光路如图所示，请在图中画出液面上升到实线处时的折射光线。
四、实验分析题 (每空2分，35题第4小题3分，共19分)
35.阅读短文，完成下列问题：
热电阻温度计是中低温区最常用的一种温度检测器。它是利用金属导体的电阻值随温度的改变而改变这一特性来进行温度测量的。某校兴趣小组同学测出了一组关于热电阻R与温度t的数据(见表)，并利用该电阻制作了一个简单的“金属电阻温度计”。他们将该热电阻与电压为1.5V的电池、电流表(量程为0～6mA)、阻值是150Ω定值电阻R′串联起来，连接成如图所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度。
温度t/℃ 0 20 40 60 80 100
电阻R/Ω 50 70 90 110 130 150
（1）该金属材料的电阻随温度升高而________(选填“增加”或“减小”)；
（2）在一定范围内，电流刻度较大处对应的温度刻度 ； (选填字母)；
A.较大
B.较小
C.不能确定
（3）该温度计能测量的最低温度是________．
（4）将电流表的电流刻度改为相应的温度刻度，温度刻度是否均匀？简要说明理由 ________．
36.在探究“电流与电阻的关系”的实验过程中，甲、乙、丙、丁四位同学按如图甲所示的电路图连接实物进行如下实验：保持每次定值电阻两端电压不变，换用不同的定值电阻，分别读出并记录对应于不同阻值的电流表的示数。
（1）请你用笔画代替导线，帮助他们将实物图（图乙）连接完整（限连两根线）。
（2）甲同学先选用一个“5Ω”的电阻，测得电流表示数为0.2A，当换成“10Ω”来做时，发现电流表的示数不是0.1A（不考虑温度对电阻的影响），你认为造成这一现象的原因可能是：________。
（3）乙同学实验时发现当他把“5Ω”的电阻换成“10Ω”，无论如何移动滑动变阻器的滑片，发现电压表读数都达不到自己想要的数值，请你提出一个建议来帮助该同学：________。
（4）丙同学闭合开关S后，突然发现电流表没有示数，而电压表示数接近于电源电压，则造成此现象的原因是（只有一处故障）：________。
（5）丁同学实验时选用的恒定电源电压为6V，电流表量程为0—0.6A，电压表量程为0—3V，滑动变阻器R2规格为“20Ω 1A”，当他选用定值电阻R1规格为“10Ω 0.5A”时，闭合开关，你认为他必须使滑动变阻器在________范围内滑动，才能保证电路安全。
五、分析计算题(第37题4分，第38题10分，共14分)
37.如图所示电路中定值电阻R1＝5Ω，R2为滑动变阻器，电源电压保持不变。当滑片在a端时，电流表示数为0.6A，滑片在b端时电压表示数为2V。求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
38.如图甲所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（将某电流表的刻度进行重新标注改装而成）指针所指的刻度，就可以知道油箱内油量的多少，司机王师傅发现他的汽车油量表坏了，打开一看是电阻R'坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω 1A”的字样，为确定坏了的电阻R'的阻值，他只拆下车上的油量表(量程：0～50L)，另外找来电源、滑动变阻器R1、定值电阻R2=5Ω和电压表、开关等器材，用导线连接了如图乙所示的电路进行了实验，调节变阻器R1的阻值，得到下表所记录的数据：
电压表示数/V 0.50 0.60 0.75 1.00 1.50 3.00
油量表示数/L 0 10 20 30 40 50
试求：
（1）观察分析图甲可知，油量增加时，电路甲的R将________（填“变大”或者“变小”）；
（2）当油量表的示数为0L时，通过油量表的电流是________A；
（3）如图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端(油箱容积为50L)．请你分析计算出图甲中损坏的电阻R'的阻值是多大？
（4）如果油量表有电阻（记作r)但未知，王师傅按照用上述方法测得的阻值去更换电阻R'后，油量表的示数L与真实值相比，会________（填“偏多”、“偏少”或“仍然正确”）。
答案解析部分
一、选择题（本大题共20小题，每小题2分，共50分。请选出每小题中一个符合题意的选项，不选、多选、错选均不给分）
1.【答案】 C
【考点】声音的传播，声音的产生，声音的特性
【解析】【分析】（1）声音由物体振动产生；
（2）声音的传播需要介质；
（3）声音的大小叫响度，声音的高低叫音调，声音的特色叫音色。
（4）根据声音在空气中传播的速度判断。
【解答】A. 机器人是高科技产品，发出的声音是由物体振动产生，故A错误；
B.机器人的声音不能在真空中传播，故B错误；
C.能区分机器人和主持人的声音主要是根据他们的音色不同，故C正确；
D.机器人的声音在空气中传播速度是340m/s，故D错误。
故选C。
2.【答案】 A
【考点】声音的特性
【解析】【分析】声音的大小叫响度，声音的高低叫音调，声音的特色叫音色，据此分析判断。
【解答】冬瓜和土豆是两种完全不同的物体，因此它们发声的特色肯定不同，即音色肯定不同；通过控制吹气的大小，可用控制振动的幅度，从而使二者响度相同；通过控制二者材料的厚薄，大小等因素，可用控制它们的频率相同，即音调相同，故A正确，而B、C、D错误。
故选A。
3.【答案】 D
【考点】噪声的危害和防止噪声的途径
【解析】【分析】控制噪声的方法：①在声源处；②在传播过程中；③在人耳处，据此分析判断。
【解答】根据图片可知，此为禁止鸣笛标志，即从声源处减弱噪声。
A.工人戴上防噪声耳罩，从人耳处减弱噪声，故A不合题意；
B.在城市道路两旁安装噪声监测仪，只能检测噪声大小，不能改变噪声大小，故B不合题意；
C.上课时关闭教室的门窗，从传播过程中减弱噪声，故C不合题意；
D.在摩托车上安装消声器，从声源处减弱噪声，故D符合题意。
故选D。
4.【答案】 B
【考点】光的反射定律，光的折射规律
【解析】【分析】首先分析水面的角度是否发生改变，再根据入射角的定义分析它的大小改变，接下来根据光的反射定律和折射规律确定相应角的大小变化。
【解答】无论盛水容器怎样摆放，其中水面的角度始终保持不变，因为入射光线的角度不变，因此入射角不变。根据“反射角等于入射角”可知，反射角大小不变；根据光的折射规律可知，折射角不变，那么a′=a , r′＝r，故B正确，而A、C、D错误。
故选B。
5.【答案】 D
【考点】镜面反射与漫反射，平面镜成像特点、原理和现象
【解析】【分析】根据平面镜成像的原理和特点判断。
【解答】A.玻璃幕墙相当于平面镜，而“身影”是由于光的反射形成的虚像，故A错误；
B.根据“物像等距”可知，“身影”到幕墙的距离等于小鸟到幕墙的距离，故B错误；
C.玻璃幕墙容易造成光污染，是光的镜面反射造成的，故C错误；
D.根据“物像等大”的规律可知，小鸟远离幕墙过程中，“身影”大小不变，故D正确。
故选D。
6.【答案】 D
【考点】平面镜成像特点、原理和现象
【解析】【分析】根据平面镜成像的对称性分析判断。
【解答】根据平面镜成像的对称性可知，小丑的像与它的连线与镜面垂直，且小丑的像到镜面的距离等于小丑到镜面的距离，如下图所示：
故选D。
7.【答案】 C
【考点】透镜及其特点与分类，实像与虚像，凸透镜成像规律及其探究实验，近视眼的成因与矫正办法
【解析】【分析】（1）根据凸透镜的成像规律和应用判断；
（2）根据凸凹透镜对光线的作用判断；
（3）根据近视眼和远视眼的矫正方法判断；
（4）根据实像和虚像的特点判断。
【解答】A.物体在放大镜中成正立、放大的虚像，在投影仪中成倒立、放大的实像，故A错误；
B.凹透镜发散光线，凸透镜会聚光线，故B错误；
C.远视眼镜为凸透镜，近视眼镜为凹透镜，故C正确；
D.实像由实际光线会聚而成，可用光屏接收；虚像不是由实际光线会聚而成，不能用光屏接收，故D错误。
故选C。
8.【答案】 A
【考点】光的直线传播及应用
【解析】【分析】小孔成像的原理是光沿直线传播，据此分析判断。
【解答】A. 日食现象是光沿直线传播形成的，故A符合题意；
B.雨后“彩虹”是光的色散现象，故B不合题意；
C. 水中“倒影”是光的折射现象形成的，故C不合题意；
D. 海市蜃楼是光的折射现象形成的吗，故D不合题意。
故选A。
9.【答案】 B
【考点】作光的折射光路图
【解析】【分析】根据光的折射规律判断。
【解答】当光从室外进入玻璃时，折射角小于入射角；当光从玻璃进入室内空气时，折射角大于入射角，故B正确，而A、C、D错误。
故选B。
10.【答案】 B
【考点】凸透镜成像规律及其探究实验
【解析】【分析】（1）根据u=v=2f计算凸透镜的焦距；
（2）当物体在凸透镜的二倍焦距上时，成倒立等大的实像；
（3）投影仪成倒立、放大的实像；
（4）根据“物近像远大，物远像近小”的规律判断。
【解答】A.根据图像可知，当物距u=20cm时，像距v=20cm，那么u=v=20cm=2f，则凸透镜的焦距f=10cm，故A错误；
B.当u=20cm=2f时，成倒立等大的实像，故B正确；
C.当u<10cm时，即uD.在物距从15cm增大到30cm的过程中，物距增大，根据“物远像近小”的规律可知，此时像距变小，故D错误。
故选B。
11.【答案】 D
【考点】作光的折射光路图
【解析】【分析】根据光的折射规律分析判断。
【解答】当我们看水里的池底时，池底发出的光线从水里射入空气中，折射角大于入射角。折射光线射入我们的眼睛后，我们沿反方向看回去，会看到成在实际位置上方的虚像，因此池底变浅了，故D正确，而A、B、C错误。
故选D。
12.【答案】 B
【考点】凸透镜成像规律及其探究实验
【解析】【分析】根据凸透镜成实像时“物近像远大，物远像近小”的规律分析解答。
【解答】要想得到全班同学的像，就必须使每个人所成的像变小，根据“物远像近小”的规律可知，此时要增大物距，即照相机后移；减小像距，即缩短照相机暗箱的长度，故B正确，而A、C、D错误。
故选B。
13.【答案】 A
【考点】电荷间的相互作用规律
【解析】【分析】根据电荷之间的相互作用分析判断。
【解答】①如果b带正电，根据“同种电荷相互排斥”可知，则c带正电。a与b球相互吸引，根据“异种电荷相互吸引”可知，a可能带负电；根据带电体吸引轻小物体可知，a可能不带电。
②a球与不带电的d接触后，会带上与a相同的电荷，则d可能带负电或不带电；
③c带正电，无论d带负电还是不带电，二者都会相互吸引。
故选A。
14.【答案】 B
【考点】串、并联电路的电流特点，影响电阻大小的因素，欧姆定律及其应用
【解析】【分析】①电阻与长度成正比，与横截面积成反比，据此比较电阻大小；
②根据串联电路的电流特点和U=IR比较电阻两端的电压大小。
【解答】①AB与CD材料和长度相同，因为SABRCD；
②在串联电路中，各处电流都相等，因此IAB=ICD。根据公式U=IR可知，因为RAB>RCD ， 所以电压UAB>UCD。
故B正确，而A、C、D错误。
故选：B.
15.【答案】 C
【考点】长度的测量，探究液体压强的特点实验，串、并联电路的电流特点，伏安法测电阻的探究实验
【解析】【分析】回忆各个实验的过程，分析实验中多次测量的目的，然后进行归类即可。
【解答】①“测量物体的长度”时，多次测量求平均值，可以减小测量误差；
②“研究液体的内部压强与深度的关系”时，改变液体的深度，多次测量，是为了寻找液体压强随深度变化的规律；
③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量，是为了寻找串并联电路中电流的普遍特点；
④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值，计算出电阻后求它们的平均值，是为了减小测量误差。
那么为了寻找普遍规律的是②③。
故选C。
16.【答案】 B
【考点】基本电路与电路图
【解析】【分析】在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此分析判断。
【解答】根据图片可知，电动机和发热体并联，开关S1在干路上，S2只能控制发热体。
当取暖器倾倒后，为了安全，电动机和发热体都要停止工作，而控制它们两个的只能是干路开关，因此跌倒开关应该安装在a处。
故B正确，而A、C、D错误。
故选B。
17.【答案】 A
【考点】欧姆定律及其应用
【解析】【分析】首先分析滑片移动时电路的串并联情况，然后计算出总电阻，最后根据欧姆定律计算出总电流即可。
【解答】根据图片可知，当滑片在B端时，定值电阻R与变阻器串联。
此时总电流为：；
当滑片在A端时，变阻器的阻值为零，只有定值电阻R，
此时的总电流为：;
则电流表的示数变化范围为0.1A~0.3A。
故选A。
18.【答案】 D
【考点】欧姆定律及其应用
【解析】【分析】首先分析各选项电路图的连接方式，然后根据欧姆定律判断图中的电压表和电流表能否反应R1和R2的阻值大小。本题考查学生根据欧姆定律正确设计电路图判断电阻大小的能力，要对串联电路和并联电路的特点牢固掌握。
【解答】A、两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故A可行；
B、两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故B可行；
C、两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，灯泡的亮度越小，故C可行；
D、两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行。
故答案为：D
19.【答案】 B
【考点】串、并联电路的设计
【解析】【分析】如果用电器相互影响，那么它们串联；如果用电器不相互影响，那么它们并联，据此分析四个开关的串并联关系即可。
【解答】①四个车门上的开关只要有一个没关好，指示灯就不会熄灭，因此它们相互影响，即四个开关相互串联；
②当开关闭合时，灯泡发光，那么开关与灯泡串联；当开关断开时，灯泡发光，那么开关与灯泡并联；
③当四个开关闭合时，灯泡被短路，为了用电安全，还需要在干路上串联一个保护电阻，如下图所示：
故选B。
20.【答案】 B
【考点】欧姆定律及其应用
【解析】【分析】根据分析电压表和电流表的比值的意义，根据滑片的移动方向确定阻值的大小变化；根据题目条件比较二者阻值的大小即可。
【解答】根据图片可知，电压表V1测R1的电压，电流表测通过R1的电流，
由可知，电压表V1的示数和电流表的示数的比值K1=R1；
电压表V2测R2的电压，电流表测通过R2的电流，
由可知，电压表V2的示数和电流表的示数的比值K2=R2；
当滑片向右移动时，R1的阻值不变，即K1不变；R2的阻值增大，则K2变大。
由于15Ω>10Ω，
因此R1>R2；
即K1>K2。
故B正确，而A、C、D错误。
故选B。
21.【答案】 A
【考点】串联电路和并联电路的辨别
【解析】【分析】根据串并联电路的特点，利用排除法分析判断即可。
【解答】若该小灯处断路，如果小灯都是串联，那么整个电路没有电流，剩余的灯泡都不能发光，与实际不符，因此此时小灯为并联；
若该小灯处短路，如果小灯都是并联，那么整个电路发生短路，剩余的灯泡都不发光，与实际不符，因此此时小灯为串联。
故A正确，而B、C、D错误。
故选A。
22.【答案】 C
【考点】流体压强与流速的关系，欧姆定律及其应用
【解析】【分析】首先根据流体压强和流速的关系，确定探头所受压力的方向，进而确定变阻器滑片的移动方向。根据变阻器滑片的移动方向，判断变阻器阻值的大小变化，并根据“串联电路电压与电阻成正比”的规律分析电压表示数的变化。
【解答】A.探头上表面为平面，下表面为曲面，当空气经过时，下表面受到的空气压力小，上表面受到的压力大，于是产生向下的压力，那么变阻器的滑片向下移动，与题目要求不符，故A不合题意；
B.探头的安装情况与A中相同，因此变阻器的滑片移动向下移动，与题目要求相反，故B不合题意；
C.探头上表面为曲面，下表面为平面，当空气经过时，下表面受到的空气压强大，上表面受到的空气压强小，于是产生向上的压力，那么变阻器的滑片向上移动。变阻器的滑片向上移动，阻值变小，总电阻变小，而总电流变大；根据U=IR可知，定值电阻R1的电压增大，即电压表的示数增大，故C符合题意；
D.与C不同的是，电压表与变阻器R2并联。当滑片向上移动时，变阻器的阻值变小，根据“串联电路电压与电阻成正比”可知，变阻器两端的电压变小，即电压表的示数变小，故D不合题意。
故选C。

23.【答案】 B
【考点】欧姆定律及其应用
【解析】【分析】根据图片确定a点和b点时变阻器的阻值变化，进而判断通过它们的电流大小变化，最后根据“串联电路中电压与电阻成正比”分析电压表的示数变化规律。
【解答】根据图片可知，定值电阻R0与变阻器R串联，电压表测R的电压，电流表测总电流。
当滑片Ｐ从a点滑到b点过程中，变阻器的阻值变大，那么通过电路的电流变小，因此在图像中，Ia在右，Ib在左；
在从b到a的过程中，电流不断变大，则变阻器的阻值变小。根据串联电路的分压规律可知，电压表的示数逐渐变小，故B正确，而A、C、D错误。
故选B。
24.【答案】 C
【考点】串、并联电路的电流特点，串、并联电路的电压特点
【解析】【分析】在串联电路中，电压与电阻成正比；在串联电路中，电流与电阻成反比，据此分析解答。
【解答】①当开关S断开，甲乙两表为电流表时，两个电阻并联，电流表甲测通过R2的电流，乙测总电流；
根据I总=I1+I2可知，通过两个电阻的电流之比：I2：I1=I甲：（I乙-I甲）=3：2；
根据并联电路电流与电阻成反比得到：R1：R2=I2：I1=3：2；
②当开关S闭合时，甲乙两表为电压表时，两个电阻串联，电压表甲测总电压，电压表乙测R2的电压；
根据串联电路电压与电阻成正比得到：U1：U2=R1：R2=3：2；
根据U总=U1+U2得到：U甲：U乙=（U1+U2）：U2=（R1+R2）：R2=5：2.
故选C。
25.【答案】 D
【考点】光的反射定律
【解析】【分析】根据题干的提示和反射定律画出平面镜旋转前后的反射光路图，以及所成的虚像的图。
【解答】如右图所示，平面镜旋转30°，相当于入射角增大30°；
如作图所示，原先入射角为0°，那么入射角为：0°+30°=60°；
根据反射角等于入射角可知，入射角和反射角的夹角为60°；
如右图所示，照射到筒壁上的反射光斑转过的角度θ2即为60°
由左右两图的“虚像”的位置可知：点光源在镜中所成的像转过的角度θ1为60°。
故选D。
二、填空题（第26到27题每空1分、第31到35每空2分、共31分）
26.【答案】 1500 m；真空不能传声
【考点】声音的传播，速度公式及其应用
【解析】【分析】（1）鱼群到渔船的距离等于超声波传输距离的一半，即；
（2）声音的传播需要介质，真空不能传声；电磁波的传播不需要介质，据此分析解答。
【解答】（1）鱼群到渔船的距离；
（2）神舟九号飞船在太空遨游时，地面的监测设备不能用这种方法来监控飞船与地球之间的距离，其原因是：真空不能传声。
27.【答案】 （1）凹；靠近
（2）晶状体凸度过大或者眼球前后距离过长（合理均可）
（3）视网膜；大脑皮层(视觉中枢)
【考点】近视眼的成因与矫正办法
【解析】【分析】（1）凸透镜的凸度越大，焦距越短，对光线的会聚能力越强，据此分析加水后对光线会聚能力的变化，然后确定放入透镜的种类。若撤去透镜，根据会聚能力的变化确定像的位置变化，进而确定光屏的移动方向。
（2）根据近视眼的成因分析解答；
（3）人眼就是一架照相机，晶状体和角膜相当于凸透镜，视网膜相当于光屏，因此像都成在视网膜上。人体的听觉、视觉，感觉都是通过神经传入大脑皮层的相应中枢。
【解答】（1）向水透镜只能够注水后，透镜的凸度变大，对光线的会聚能力增强，因此所成的像向前移动；为了使像向后移动到光屏上，必须使光线发散，因此放入一块凹透镜。
若撤去放置的透镜，因为像成在光屏的前面，所以需要将光屏靠近凸透镜，才能得到清晰的像。
（2）根据上述实验，可知近视眼的形成原因是：晶状体凸度过大或者眼球前后距离过长。
（3）她能看到远处有一棵树，是因为它反射的光线形成的物像落在视网膜上，这个信息通过视神经，传到大脑皮层(视觉中枢)。
28.【答案】 折射；大于
【考点】平面镜成像特点、原理和现象，光的折射现象及应用
【解析】【分析】（1）光在同一种介质中改变传播方向为光的反射；通过不同介质时传播方向发生改变叫光的折射。
（2）根据平面镜成像的特点分析解答。
【解答】（1）鱼儿在水中，它身上发出的光线从水射入空气，进入我们的眼睛，因此我们看到的鱼儿应该是由于光的折射形成的；
（2）水面相当于平面镜，根据平面镜成像的“物像等距”规律可知，白云的像到水面的距离等于白云到水面的距离，肯定大于水深23m。
29.【答案】 V；竖直向下
【考点】平面镜成像特点、原理和现象
【解析】【分析】根据平面镜成像特点，平面镜所成的像与物体关于平面镜对称．牢记平面镜成像特点．
【解答】解：平面镜所成的像与物体关于平面镜对称，小球沿桌面向镜滚去，小球的滚动路线与平面镜的夹角为45度，则小球的像的滚动路线与镜面的夹角也是45度，两角之和为90度．所以球的像将竖直向下运动．
答案为：V 球的像将竖直向下运动．
30.【答案】 CO；30；左
【考点】光的反射定律，光的折射规律
【解析】【分析】首先根据光的反射中“反射角等于入射角”确定入射光线和反射光线，那么剩余的那条就是折射光线，进而确定折射角的度数；然后根据“折射光线和入射光线分居法线两侧”确定入射光线。当光从空气斜射入玻璃中时，折射角小于入射角；当光从玻璃斜射入空气中时，折射角大于入射角。
【解答】（1）根据“反射角等于入射角”可知，因为∠POC=∠AOP，所以CO与AO为入射和反射光线，则OB肯定是折射光线，那么折射角就是∠QOB=30°；
（2）根据“折射光线和入射光线分居在法线两侧”可知，法线上面的CO肯定是入射光线；
（3）入射角∠COP=90°-30°=60°> ∠QOB，即折射角小于入射角，那么肯定是光线从空气斜射入玻璃中，因此MN左侧为空气，右侧为玻璃。
31.【答案】 B
【考点】光的折射现象及应用
【解析】【分析】根据光的折射规律作图分析。
【解答】从水中看空气中的飞机时，飞机发出的光线从空气斜射入水中，此时折射角小于入射角。折射光线进入我们的眼睛后，我们沿相反方向望过去，会看到成在实际位置上方的飞机的虚像，因此上面的A为虚像，下面的B为实际飞机，如下图所示：
32.【答案】 10；0.8
【考点】串、并联电路的电流特点，欧姆定律及其应用
【解析】【分析】（1）从图像中找到一组对应的R1的电压和电流，然后根据计算它的阻值；
（2）并联时，各支路两端电压等于电源电压；首先根据图像确定二者电压都为5V时通过它们的电流，然后根据并联电路I总=I1+I2计算总电流。
【解答】（1）根据图像可知，当R1的电压为2V时，通过它的电流为0.2A，
那么它的阻值为：。
（2）当R1的电压为5V时，通过它的电流为0.5A；当R2的电压为5V时，通过它的电流为0.3A；
那么并联时总电流为：I总=I1+I2=0.5A+0.3A=0.8A。
33.【答案】 a；没有
【考点】基本电路与电路图
【解析】【分析】起爆器是依靠电流工作的，要让起爆器停止工作，就必须切断通过起爆器的电流的必经之路，根据图片分析判断即可。
【解答】①根据图片可知，起爆前，开关S闭合，此时电流从正极出发，经过灯泡、a点，然后通过开关流回负极。此时起爆器被短路，因此拆除前起爆器上没有电流经过。
②起爆时间已到后，开关S断开，此时电流从正极，经过灯泡和a点，再经过起爆器流回负极。前后对比可知，通过起爆器的电流肯定经过a点，不经过b点，因此拆弹专家应该在a点剪断导线。
三、画图题（每空2分，共6分）
34.【答案】 （1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
【考点】平面镜成像的相关作图，作光的折射光路图，透镜的光路图
【解析】【分析】（1）根据凹透镜的三条特殊光线完成作图；
（2）根据平面镜成像的特点完成作图；
（3）根据光的折射规律完成作图。
【解答】（1）①射向凹透镜另一侧虚焦点的光线，经过凹透镜后与主轴平行；
②与主轴平行的光线，经过凹透镜后的光线的反向延长线经过入射光线同侧的虚焦点，如下图所示：
（2）①通过A点作垂直与镜面的法线，然后根据“物像等距”在镜面右侧这条直线上找到对应像点A'的位置；
②同理，找到B点的像点B'的位置；
③应虚线连接A'B’即可，如下图所示：
（3）①当水面的高度发生改变时，水面总是平行的。根据光的折射规律可知，当入射角不变时，空气中的折射角大小保持不变；
②根据“同位角相等，两直线平行”可知，最终折射光线是平行的，如下图所示：
四、实验分析题 (每空2分，35题第4小题3分，共19分)
35.【答案】 （1）增加
（2）B
（3）50℃
（4）否只要答到电流与电阻或者温度不成正比即可得分
【考点】欧姆定律及其应用
【解析】【分析】（1）根据表格分析金属材料电阻随温度升高的变化规律；
（2）根据电流大小分析电阻的大小，再根据电阻随温度的变化规律确定温度的变化即可；
（3）首先根据计算出电流最大时的总电阻，再根据Rt=R总-R'计算出金属电阻的阻值，最后根据表格确定对应的温度即可。
（4）如果电流随温度的变化成正比，那么刻度就是均匀的；如果电流随温度的变化规律不成正比，那么刻度就不是均匀的。
【解答】（1）根据表格可知，该金属材料的电阻随温度升高而增加；
（2）在一定范围内，电流刻度较大处对应的阻值较小，根据“该金属材料的电阻随温度升高而增加”可知，这个位置对应的温度较小，故选B。
（3）当电流表的示数为6mA时，总电阻：；
此时该探头的电阻为：Rt=R总-R'=250Ω-150Ω=100Ω；
根据表格可知，温度增大20℃，电阻增大20Ω，
因此温度每增加1℃，电阻增大1Ω；
则100Ω时对应的温度为：0℃+=50℃。
（4）根据表格可知，电阻的变化和温度的变化成正比；而电流和电阻的变化成反比，因此电流随温度的变化肯定不成正比，因此刻度是不均匀的。

36.【答案】 （1）
（2）未移动滑动变阻器使电压表示数保持不变
（3）增大滑动变阻器电阻或者减小电源电压
（4）电阻R1断路
（5）20Ω到10Ω
【考点】欧姆定律及其应用，探究电流与电压、电阻的关系实验
【解析】【分析】（1）根据实物图确定电器元件的串并联关系，注意电表量程和接线柱的选择，变阻器接线“一上一下”。
（2）在串联电路中，电压的分配与电阻成正比，将5Ω的换成10Ω后，电阻变大，那么电压表的示数肯定变大，即示数肯定大于0.1A。为了保持电压表的示数不变，此时需要将变阻器的阻值调大，直到电压表的示数恢复原值即可。
（3）变阻器的最大阻值决定了它调节电压的能力，将将5Ω的换成10Ω后，电压表的示数不能恢复到原值，应该是电压表的示数偏大，也就变阻器的最大阻值偏小，因此可以换用阻值更大的变阻器；如果变阻器的阻值不变，可以适当减小电源电压，也可以使电压表的示数减小。
（4）在探究电流与电阻关系的实验中，如果定值电阻断路，那么电压表串联在电路中。由于它的内阻很大，因此通过电流表的电流很小，几乎没有示数；因为电压的分配与电阻成正比，所以电压表的示数接近电源电压。
（5）计算出电压表的示数为3V时通过电流表的示数，然后与电流表的量程和定值电阻的最大电流比较，从而确定整个电路的最大电流，再计算出总电阻，用总电阻减去定值电阻的阻值得到变阻器的最小电阻；而变阻器的阻值越大，电流越小，电压表的示数越小，据此确定变阻器接入的最大阻值即可。
【解答】（1）根据甲图可知，电阻R1应该与变阻器R2串联，由于变阻器下面的接线柱已经接好，因此将R1的右端与变阻器左上方的接线柱相连即可。电压表应该与R1并联，由于它的“3”接线柱已经通过变阻器与R1的右端相连，那么只需将R1的左端与“-”接线柱相连即可，如下图所示：
（2）甲同学先选用一个“5Ω”的电阻，测得电流表示数为0.2A，当换成“10Ω”来做时，发现电流表的示数不是0.1A（不考虑温度对电阻的影响），我认为造成这一现象的原因可能是：未移动滑动变阻器使电压表示数保持不变。
（3）乙同学实验时发现当他把“5Ω”的电阻换成“10Ω”，无论如何移动滑动变阻器的滑片，发现电压表读数都达不到自己想要的数值，那么改进措施为：增大滑动变阻器电阻或者减小电源电压。
（4）丙同学闭合开关S后，突然发现电流表没有示数，而电压表示数接近于电源电压，则造成此现象的原因是：电阻R1断路。
（5）当电压表的示数为3V时，通过电路的电流为：；
电流表的量程为0.6A，定值电阻的最大电流为0.5A；
比较可知，通过电路的最大电流为0.3A。
此时总电阻：；
此时变阻器接入的最小阻值为：R变=R总-R1=20Ω-10Ω=10Ω；
变阻器的阻值越大，电流越小，电压表的示数越小，
因此变阻器接入的最大阻值为20Ω。
那么变阻器的阻值应该在20Ω~10Ω之间。
五、分析计算题(第37题4分，第38题10分，共14分)
37.【答案】 （1）当滑片在a端时， 变阻器R2的阻值为0，此时R1两端的电压就等于电源电压，
那么电源电压为：U总=U1=I1R1=0.6A×5Ω=3V；
（2）当滑片在b端时，电阻R1与R2串联，
R1两端的电压U1=U总-U2=3V-2V=1V；
根据公式得到：
；
解得：R2=10Ω。
【考点】串、并联电路的电流特点，欧姆定律及其应用
【解析】【分析】（1） 当滑片在a端时， 变阻器R2的阻值为0，此时R1两端的电压就等于电源电压，即U总=U1=I1R1；
（2）当滑片在b端时，电阻R1与R2串联，首先根据U1=U总-U2计算出R1两端的电压，然后根据串联电路的分压规律计算即可。
38.【答案】 （1）变小
（2）0.1
（3）解：Ia= Ua/ R2=3.00V/5Ω=0.6A
Ib= Ub/ R2=0.50V/5Ω=0.10A
U= Ib×R总=0.10A×(50Ω+ R')
U= Ia×R总'=0.60A×R'
R'=10Ω
答：损坏的电阻R'的阻值是10Ω
（4）偏少
【考点】欧姆定律及其应用
【解析】【分析】（1）首先确定油面上升时滑片的移动方向，再根据滑片的移动方向确定电路的阻值变化。
（2）根据表格确定油量表为0时电压表的示数，再根据计算通过油量表的电流。
（3）根据表格可知，当油量表示数为零时，电压表的示数为0.5V，根据计算出此时通过油量表的电流，此时R'与变阻器串联；当油量表示数最大为50L时，电压表的示数为3V，根据计算出此时通过油量表的电流，此时只有R'；然后根据U总=I总R总分别列出两个方程，联立求解R'即可。
（4）如果油量表有电阻，那么会使总电阻变大，通过油量表的电流变小，即油量表的示数会比真实值偏少。
【解答】（1）根据甲图可知，油量增加时，浮标上浮，滑片向下移动，则变阻器的阻值减小，那么电路甲的总电阻将变小。
（2）根据表格可知，当油量表的示数为0时，电压表的示数为0.5V，那么通过油量表的电流为：。
（3）当油量表示数最大为50L时，电压表的示数为3V，
此时通过油量表的电流：；
此时只有R'，根据U总=I总R总得到：U= Ia×R总'=0.60A×R' ①；
当油量表示数为零时，电压表的示数为0.5V，
此时通过油量表的电流：；
此时R'与变阻器串联，根据U总=I总R总得到：U= Ib×R总=0.10A×(50Ω+ R') ②
①②联立解得：R'=10Ω。
（4）如果油量表有电阻（记作r)但未知，王师傅按照用上述方法测得的阻值去更换电阻R'后，油量表的示数与真实值相比，会偏少。
