2022年最新人教版九年级物理第十五章-电流和电路综合练习试卷（无超纲带解析）

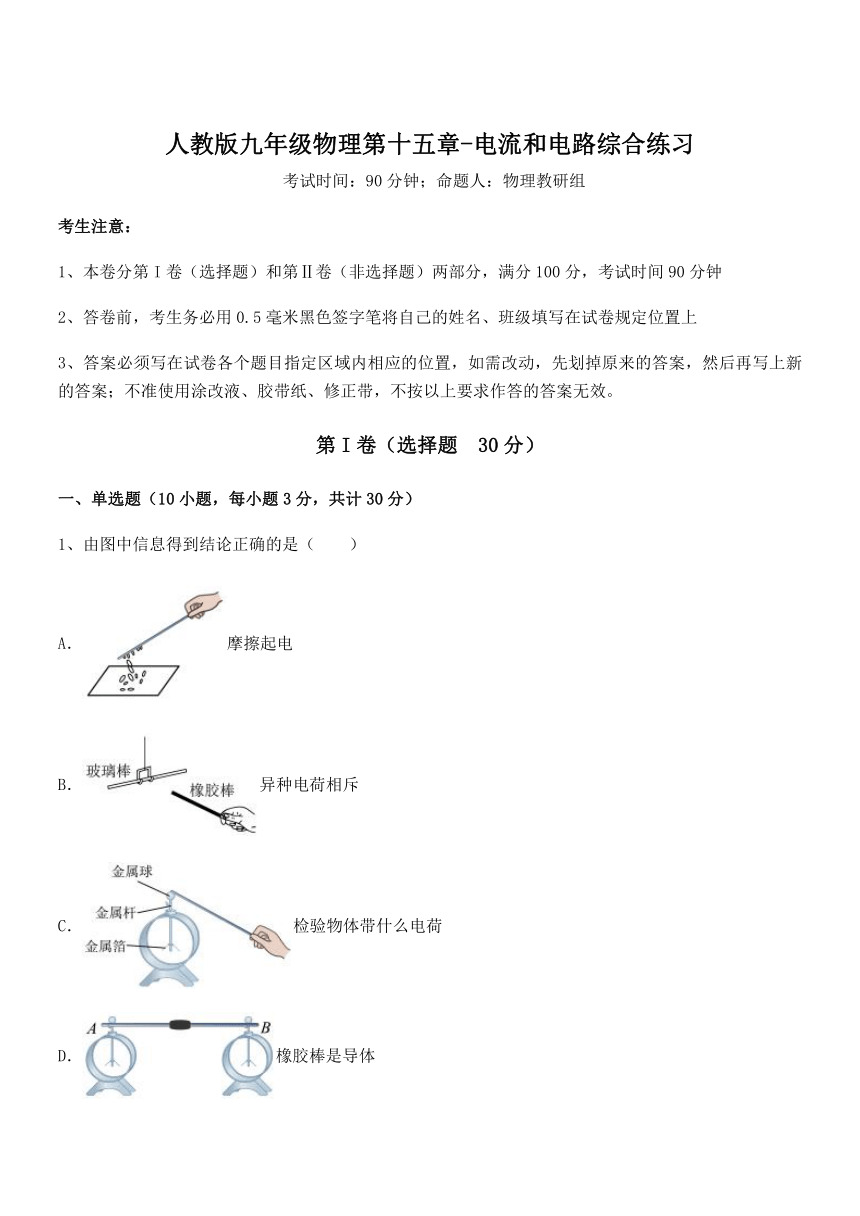

人教版九年级物理第十五章-电流和电路综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、由图中信息得到结论正确的是（　　）
A．摩擦起电
B．异种电荷相斥
C．检验物体带什么电荷
D．橡胶棒是导体

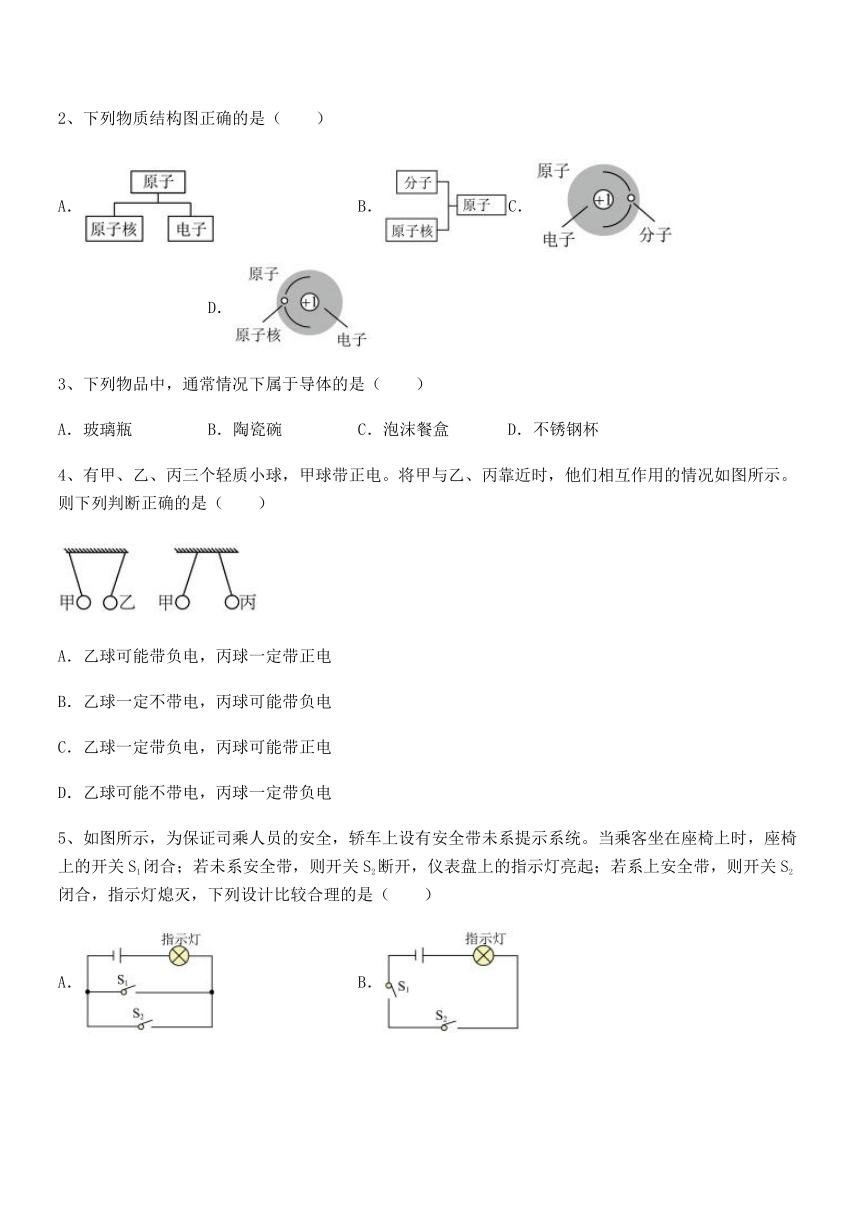

2、下列物质结构图正确的是（　　）
A． B．C． D．
3、下列物品中，通常情况下属于导体的是（　　）
A．玻璃瓶 B．陶瓷碗 C．泡沫餐盒 D．不锈钢杯
4、有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
5、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．

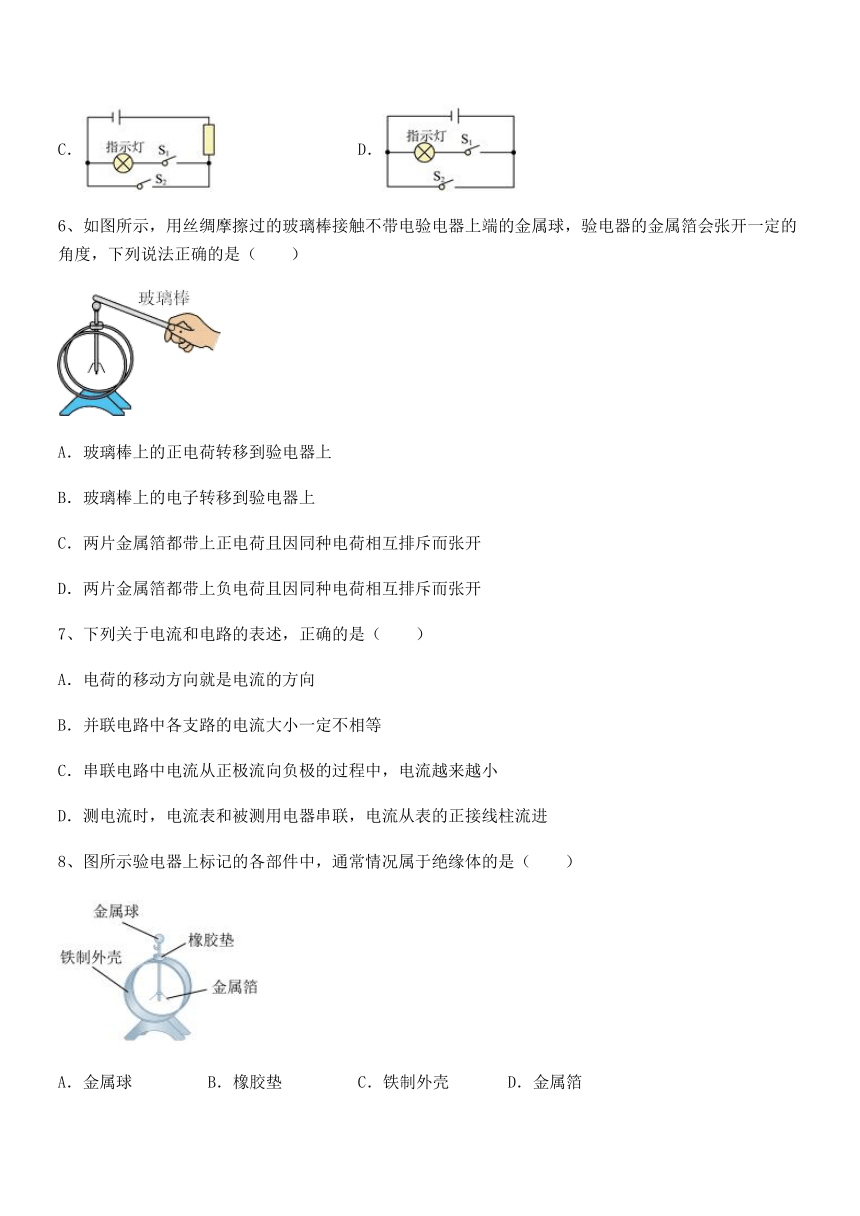

6、如图所示，用丝绸摩擦过的玻璃棒接触不带电验电器上端的金属球，验电器的金属箔会张开一定的角度，下列说法正确的是（　　）
A．玻璃棒上的正电荷转移到验电器上
B．玻璃棒上的电子转移到验电器上
C．两片金属箔都带上正电荷且因同种电荷相互排斥而张开
D．两片金属箔都带上负电荷且因同种电荷相互排斥而张开
7、下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
8、图所示验电器上标记的各部件中，通常情况属于绝缘体的是（　　）
A．金属球 B．橡胶垫 C．铁制外壳 D．金属箔

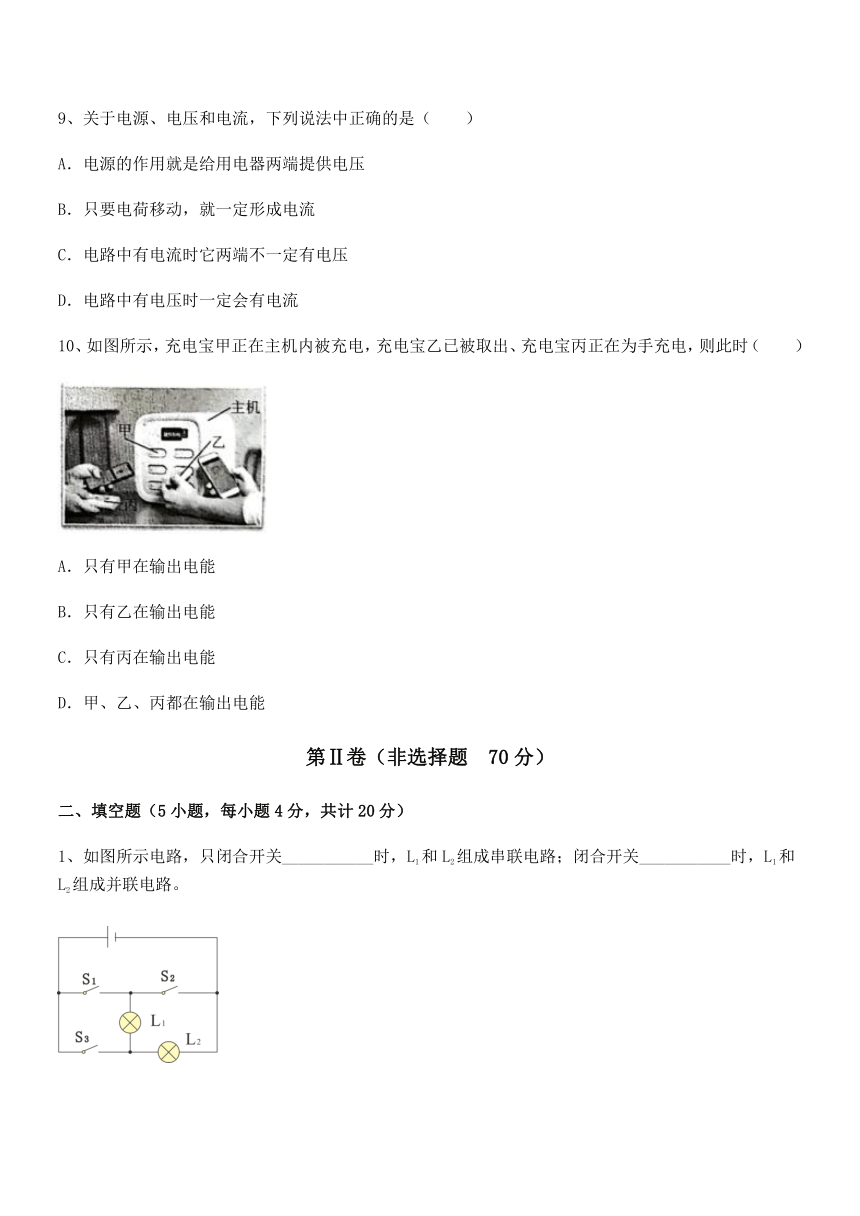

9、关于电源、电压和电流，下列说法中正确的是（　　）
A．电源的作用就是给用电器两端提供电压
B．只要电荷移动，就一定形成电流
C．电路中有电流时它两端不一定有电压
D．电路中有电压时一定会有电流
10、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电路，只闭合开关___________时，L1和L2组成串联电路；闭合开关___________时，L1和L2组成并联电路。

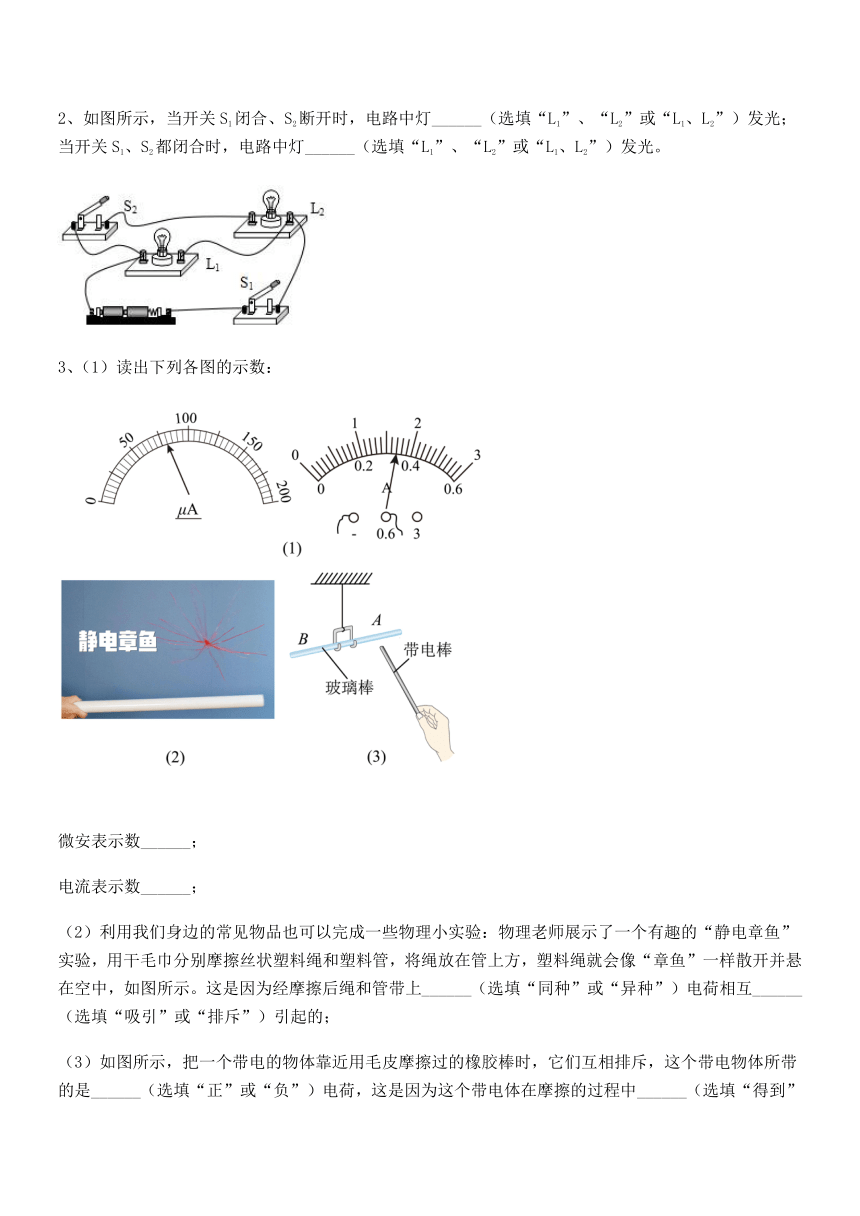

2、如图所示，当开关S1闭合、S2断开时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光；当开关S1、S2都闭合时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光。
3、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
4、如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
5、如图所示的电路中，电源电压恒定不变，闭合开关后，通过电源的电流大小为2.35A，电流表A1的示数为1.6A，电流表A2的示数为1.75A，通过R1的电流I1=______A，通过R2的电流I2=______A，通过R3的电流I3=______A。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，电源电压不变。当只闭合开关时，灯和都发光，电流表 示数为；当只闭合开关和时，灯 和都发光，电流表示数为。试完成下列问题：
(1)当开关闭合时，通过灯泡的的电流是多大？
(2)当只闭合开关和时，若通过灯的电流是 ，则通过灯的电流是多大？
2、如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
(1)电流表A的示数为多少？
(2)通过灯泡L2的电流为多少？
3、如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）闭合开关后，图乙中电流表A1的示数是多少A？
（3）图乙中通过灯L2的电流为多少A？
4、如图所示的电路中，电源电压为6V；
（1）当S1、S2都断开时，电流表的示数为0.5A，求通过R1、R2的电流各是多少安？
（2）当S1、S2都闭合时，灯L的电流为0.3A，电流表的示数为0.9A，求通过R1、R2的电流各是多少安？（要求写出必要的文字说明）
5、认真观察图，分析并解答下面的问题：
(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1的电流是多少？
---------参考答案-----------
一、单选题
1、A
【解析】
【详解】
A．物体能吸引轻小物体，说明摩擦可以使物体带电，故A正确；
B．玻璃棒和橡胶棒相互吸引，说明异种电荷相互吸引，故B错误；
C．验电器只能检测物体是否带电，不能检验物体带何种电荷，故C错误；
D．说明金属棒是导体，故D错误。
故选A。
2、A
【解析】
【详解】
AD．原子由处于中心的原子核及在核外运动的电子组成，故A正确，D错误；
BC．原子核及电子是原子的构成部分，且原子核处于原子的中心，而分子是由原子组成的，故BC错误。
故选A。
3、D
【解析】
【详解】
通常情况下玻璃、陶瓷、泡沫餐盒不容易导电，是绝缘体，不锈钢杯容易导电，是导体，故ABC不符合题意，D符合题意。
故选D。
4、A
【解析】
【详解】
带电体能吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，甲、丙相互排斥，说明甲、丙一定带同种电荷，丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A正确，BCD错误。
故选A。
5、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
6、C
【解析】
【详解】
AB．玻璃原子核束缚电子的能力弱，丝绸原子核束缚电子的能力强，丝绸和玻璃棒摩擦，丝绸得到电子带负电，玻璃棒失去电子带正电；将带正电的玻璃棒接触不带电的验电器时，由于能够自由移动的是电子（负电荷），金属箔片上的电子转移到玻璃棒上来，故AB错误；
CD．金属箔片上的电子转移到玻璃棒上，使两金属箔片失去电子带正电，因带同种电荷相互排斥而张开，故C正确，D错误。
故选C。
7、D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
8、B
【解析】
【详解】
容易导电的物体叫导体，不容易导电的物体叫绝缘体。验电器上标记的各部件中金属球、铁制外壳、金属箔都容易导电，属于导体；橡胶垫不容易导电，属于是绝缘体，故B符合题意。
故选B。
9、A
【解析】
【详解】
A．电源是给电路提供电压的装置，即电源的作用就是给用电器两端提供电压，故A正确；
B．电荷的定向移动形成电流，故B错误；
C．因为电压是形成电流的原因，所以，电路中有电流时，电路两端一定有电压，故C错误；
D．电路中有电压，电路还要是通路，才会有电流，故D错误。
故选A。
10、C
【解析】
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
二、填空题
1、S1 S2、S3，断开S1
【详解】
[1]由电路图可知，开关S1闭合，S2、S3断开时，两灯泡首尾顺次连接，电流只有一条路径，两灯泡串联。
[2]开关S2、S3，同时闭合S1断开时，两灯泡首首相连、尾尾相连，电路有两条电流路径，两灯泡并联。
2、L1 L1、L2
【详解】
[1][2]由图得，两灯泡并联，开关S1控制整个电路，开关S2控制L2，所以当开关S1闭合、S2断开时，电路中灯L1发光；当开关 S1、S2都闭合时，电路中灯L1、L2发光。
3、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
4、0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
5、0.75 1 0.6
【详解】
[1][2][3]由图示知，三电阻并联，电流表A1测R2和R3支路的电流之和，电流表A2测R1和R2支路的电流之和；已知通过电源的电流大小
I=2.35A
电流表A1的示数为1.6A，电流表A2的示数为1.75A，根据并联电路的电流关系可得
I=I1+I2+I3＝2.35A，IA2=I1+I2=1.75A，IA1=I2+I3=1.6A
解得，电路中通过R3的电流为
I3＝I-IA2=2.35A-1.75A=0.6A
电路中通过R2的电流为
I2=IA1-I3=1.6A-0.6A=1A
电路中通过R1的电流为
I1=IA2-I2=1.75A-1A=0.75A
三、计算题
1、 (1)0.16A；(2)0.28A
【详解】
(1)当只闭合开关时，灯和串联，电流表测量电路中的电流，由串联电路电流的特点知可得，通过灯泡的电流
(2)当只闭合开关和时，灯和并联，电流表测量干路电流，根据并联电路电流的特点可得，灯泡的电流
答：(1)当开关闭合时，通过灯泡的的电流是；
(2)通过灯的电流是。
2、 (1)1.5 A；(2)1.2 A
【详解】
解：(1)由图可知，两灯泡并联，电流表A1测灯L1所在支路电流，电流表A测干路电流；已知电流表A1的示数为0.3A，则通过灯泡L1的电流为I1=0.3A；由并联电路的电流特点可知，A的示数应大于A1的示数，已知两电流表指针偏转的角度相同，所以A选用的是大量程，A1选用的是小量程，指针在同一位置时，电流表大量程示数是小量程示数的5倍，所以电流表A的示数为（即干路电流）
I=5I1=5×0.3A=1.5A
(2)通过灯L2的电流为
答：(1)电流表A的示数为1.5A；
(2)通过灯泡L2的电流为1.2A。
3、（1）1.2A，0A；（2）0.48A；（3）0.72A
【详解】
解：（1）由图甲知，开关闭合时，L1被电流表短路，故通过L1的电流
I1=0A
只有L2接入电路中，故L2的电流大小为电流表示数：即
I2=1.2A
（2）由图丙可知，电流表所接量程为0~0.6A，对应分度值为0.02A，由指针位置可知，此时电流为0.48A，故通过A1的示数为
I1′=0.48A
（3）由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，L2的电流大小为
I2′=IA-I1′=1.2A-0.48A=0.72A
答：（1）图甲中通过L2的电流是1.2A，通过L1的电流为0A；
（2）图乙中电流表A1的示数是0.48A；
（3）图乙中通过灯L2的电流为0.72A。
4、（1）0A、0.5A；（2）0.6A、0A
【详解】
解：（1）当开关S1、S2都断开时，L与R2串联，R1断路，R1的电流为0A。电流表测量电路中的电流，根据串联电路的电流特点可知，串联电路的电流处处相等，电流表的示数为0.5A，通过L、R2的电流为
（2）当开关S1和S2都闭合时，R2被短路，I2′＝0A；灯泡L和R1并联，电流表测干路电流，已知灯L的电流为0.3A，电流表的示数为0.9A，联电路中干路电流等于各支路电流之和，通过R1的电流为
答：（1）通过R1、R2的电流各是0A、0.5A。
（2）通过R1、R2的电流各是0.6A、0A。
5、 (1)0.1A；(2)0.24A
【详解】
解：(1)当只闭合S3时，灯泡L1、L2串联，已知电流表A1的示数为0.1A，由串联电路电路电流的规律可知通过L1的电流为0.1A。
(2)当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，通过L2的电流为0.26A，电流表A1的示数为0.5A，由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1=I-I2=0.5A-0.26A=0.24A
答：(1)通过L1的电流是0.1A；
(2)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
