精品解析2021-2022学年人教版九年级物理第十五章-电流和电路专题训练试题（含解析）

人教版九年级物理第十五章-电流和电路专题训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

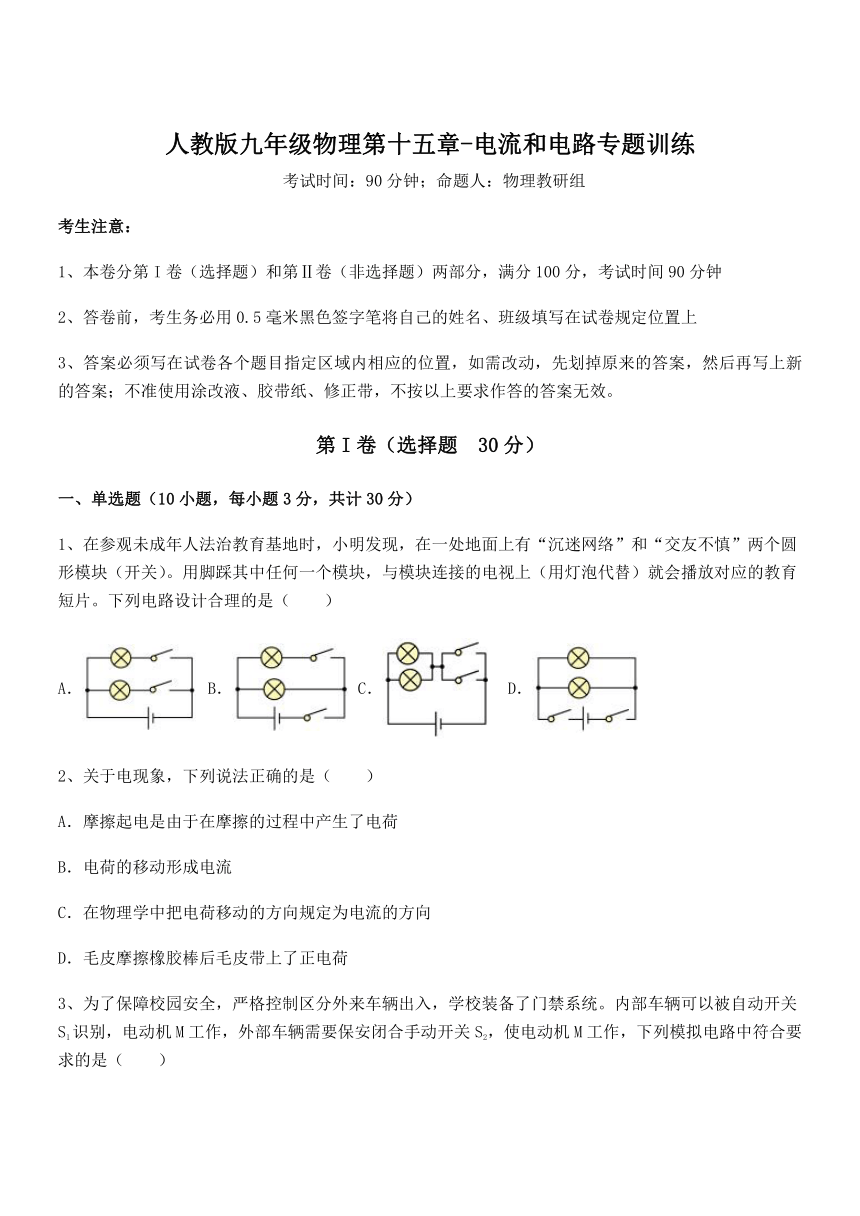

1、在参观未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。用脚踩其中任何一个模块，与模块连接的电视上（用灯泡代替）就会播放对应的教育短片。下列电路设计合理的是（　　）
A． B． C． D．
2、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷

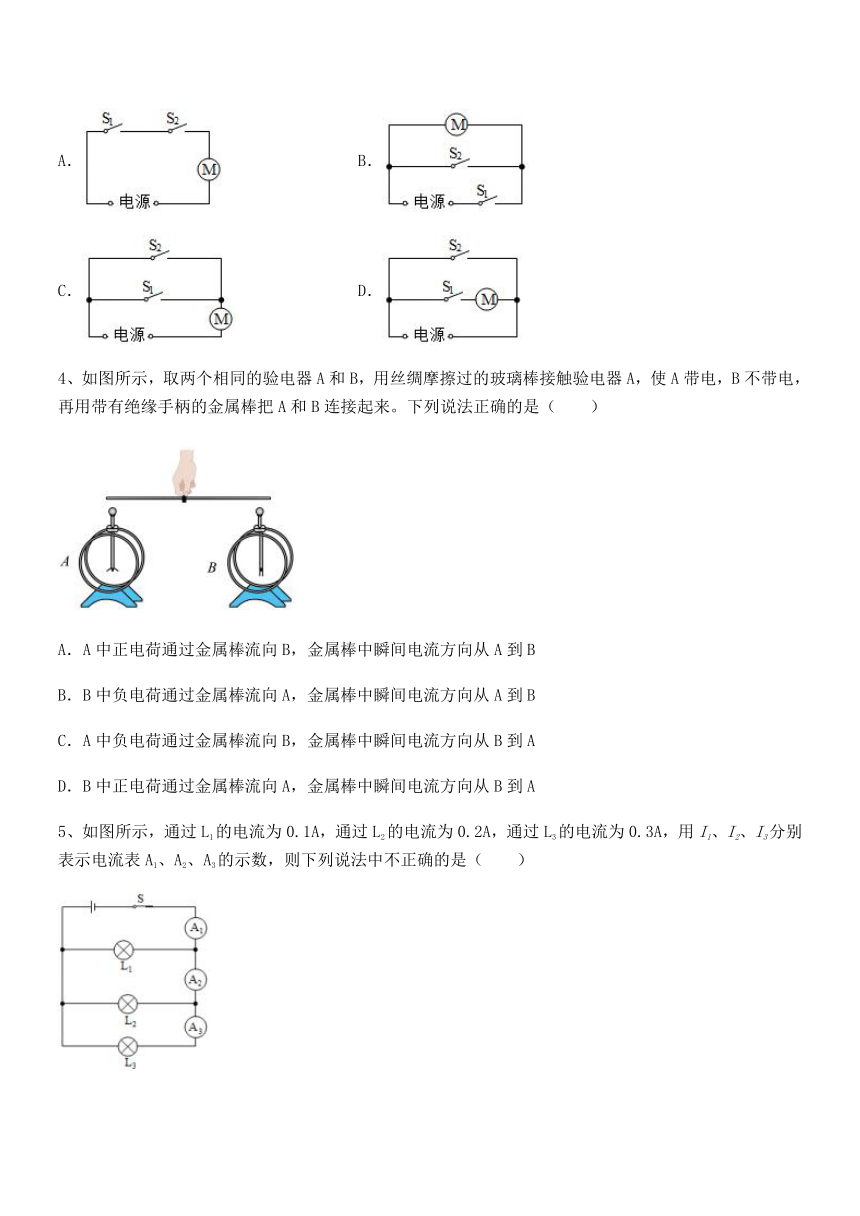

3、为了保障校园安全，严格控制区分外来车辆出入，学校装备了门禁系统。内部车辆可以被自动开关S1识别，电动机M工作，外部车辆需要保安闭合手动开关S2，使电动机M工作，下列模拟电路中符合要求的是（　　）
A． B．
C． D．
4、如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，金属棒中瞬间电流方向从A到B
B．B中负电荷通过金属棒流向A，金属棒中瞬间电流方向从A到B
C．A中负电荷通过金属棒流向B，金属棒中瞬间电流方向从B到A
D．B中正电荷通过金属棒流向A，金属棒中瞬间电流方向从B到A
5、如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（　　）
A．I1=0.6A B．I2=0.2A C．I3=0.3A D．I2=0.5A

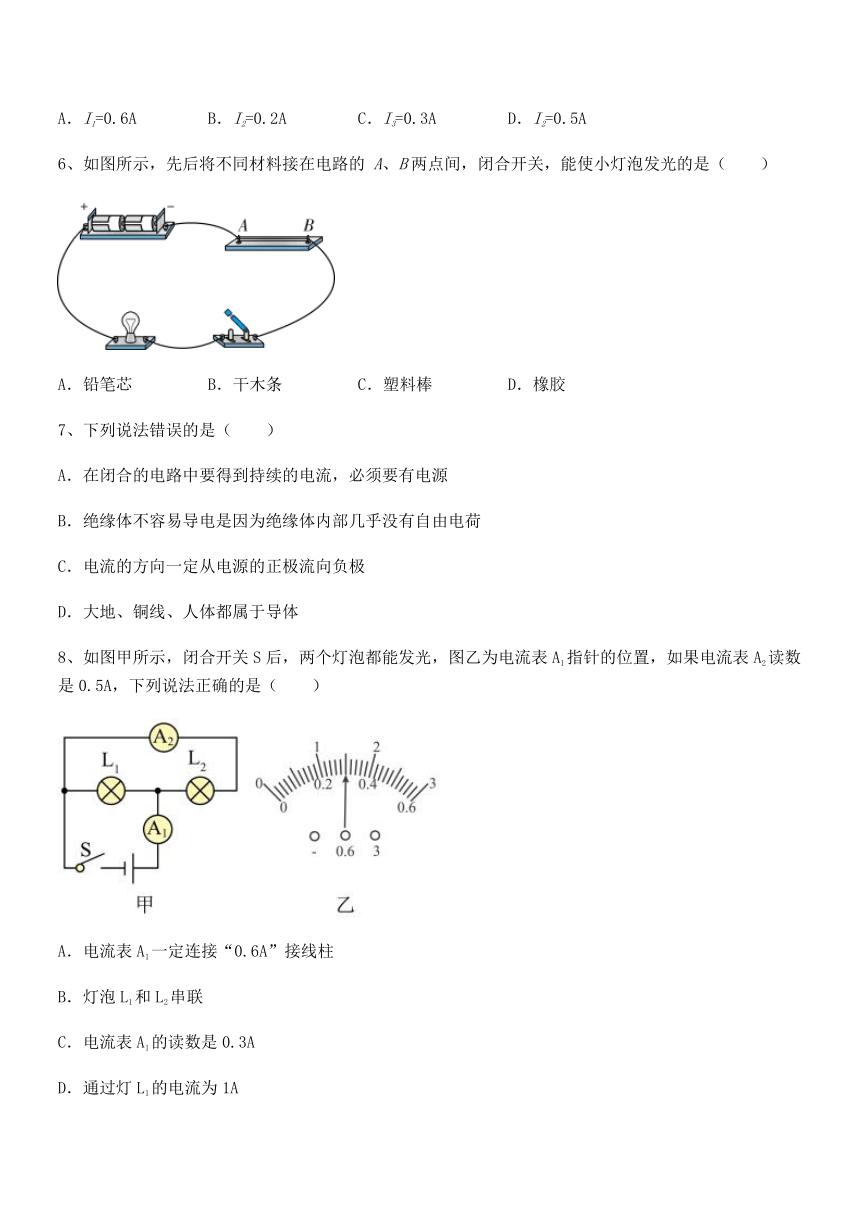

6、如图所示，先后将不同材料接在电路的 A、B两点间，闭合开关，能使小灯泡发光的是（　　）
A．铅笔芯 B．干木条 C．塑料棒 D．橡胶
7、下列说法错误的是（　　）
A．在闭合的电路中要得到持续的电流，必须要有电源
B．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷
C．电流的方向一定从电源的正极流向负极
D．大地、铜线、人体都属于导体
8、如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　）
A．电流表A1一定连接“0.6A”接线柱
B．灯泡L1和L2串联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A

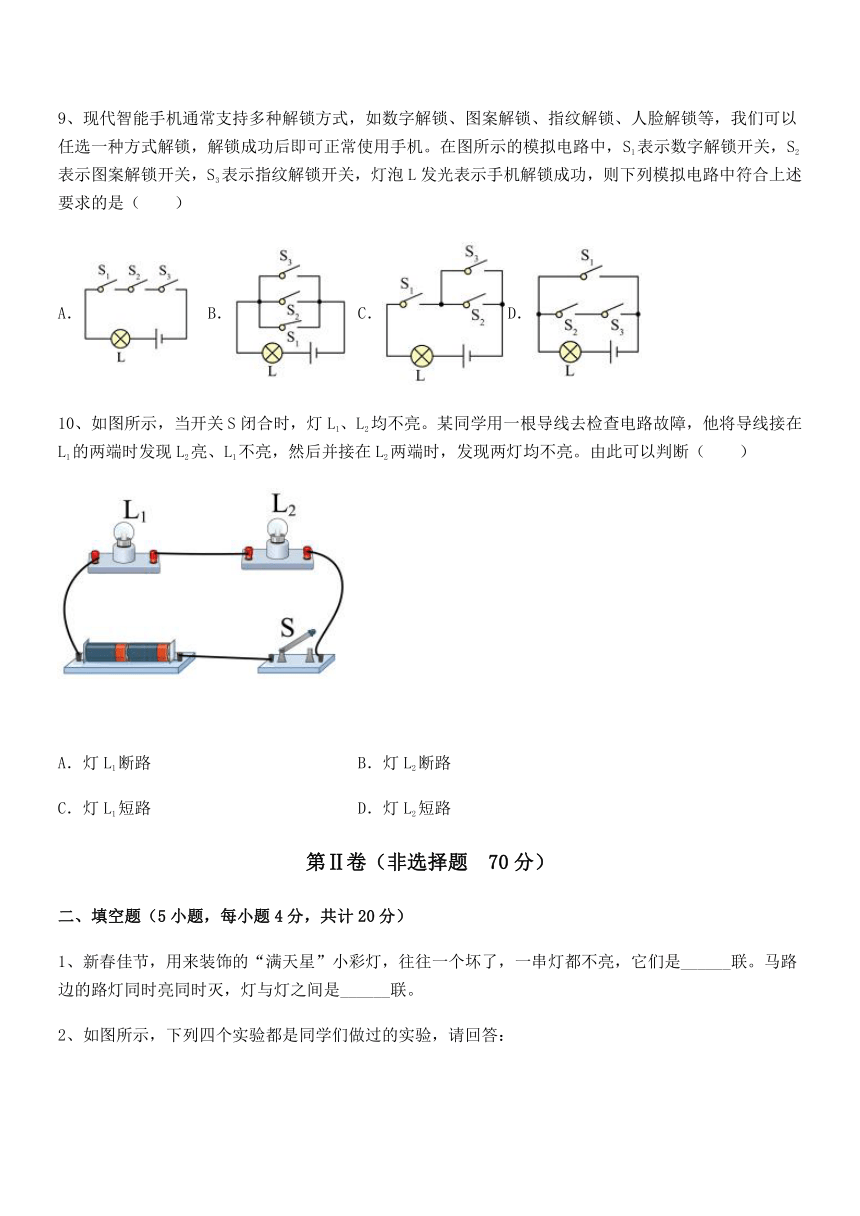

9、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是（　　）
A． B． C． D．
10、如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮。由此可以判断（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、新春佳节，用来装饰的“满天星”小彩灯，往往一个坏了，一串灯都不亮，它们是______联。马路边的路灯同时亮同时灭，灯与灯之间是______联。

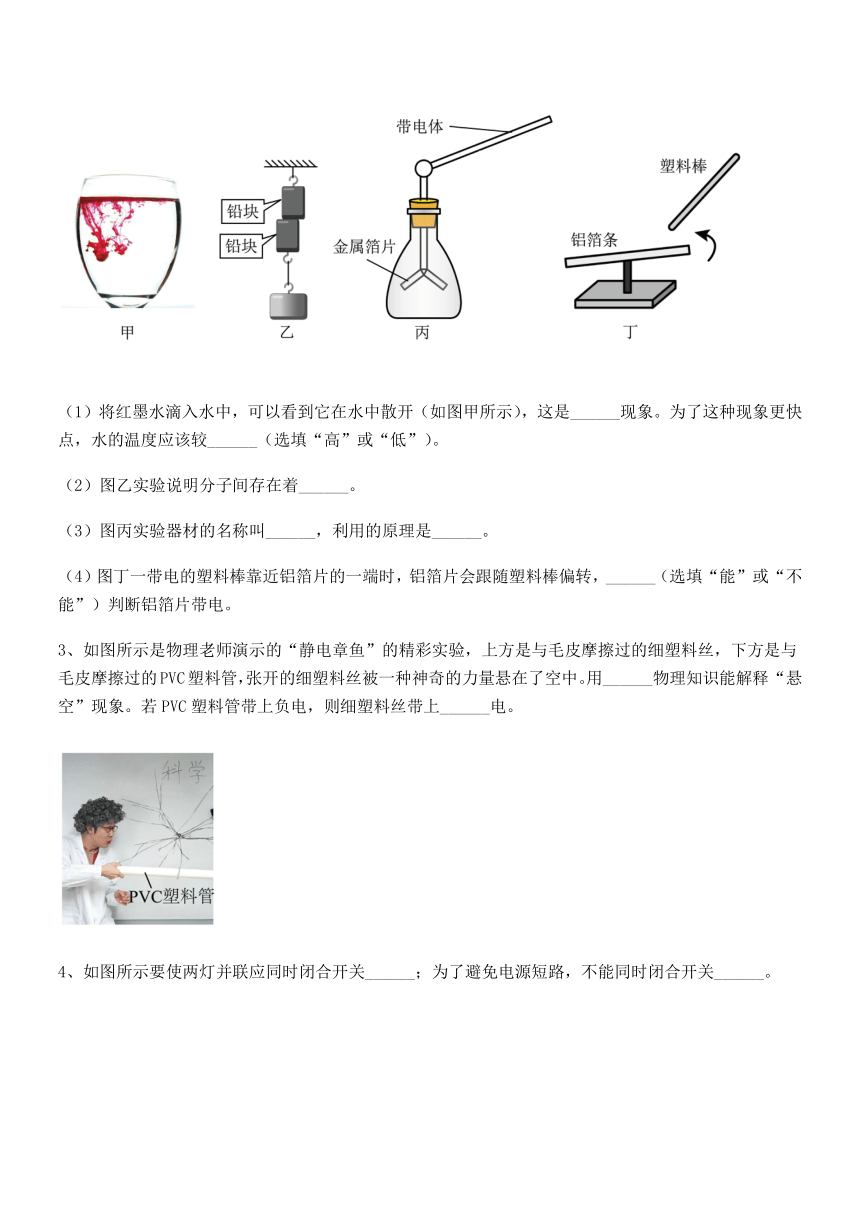

2、如图所示，下列四个实验都是同学们做过的实验，请回答：
（1）将红墨水滴入水中，可以看到它在水中散开（如图甲所示），这是______现象。为了这种现象更快点，水的温度应该较______（选填“高”或“低”）。
（2）图乙实验说明分子间存在着______。
（3）图丙实验器材的名称叫______，利用的原理是______。
（4）图丁一带电的塑料棒靠近铝箔片的一端时，铝箔片会跟随塑料棒偏转，______（选填“能”或“不能”）判断铝箔片带电。
3、如图所示是物理老师演示的“静电章鱼”的精彩实验，上方是与毛皮摩擦过的细塑料丝，下方是与毛皮摩擦过的PVC塑料管，张开的细塑料丝被一种神奇的力量悬在了空中。用______物理知识能解释“悬空”现象。若PVC塑料管带上负电，则细塑料丝带上______电。
4、如图所示要使两灯并联应同时闭合开关______；为了避免电源短路，不能同时闭合开关______。
5、华为手机拥有反向无线充电的技术。如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。此时，华为手机相当于电路中的______，另一架手机相当于电路中的______。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，R1的电阻为10Ω，R2的电阻为30Ω。闭合开关S后，电流表的示数为0.3A。求：
(1)电源电压；
(2)干路上的电流大小。
2、如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为多少？当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为多少？若将S1、S2和S3同时闭合会发生什么现象？
3、认真观察如图所示的电路图，分析解答下面的问题并说明理由。
（1）当只闭合S2时，若电流表A1的示数为0.26A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，则通过L2的电流是多少A？
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
4、如图甲所示电路中，闭合开关，电流表A1与A2指针指示的位置均如图乙所示。
求：（1）电路中的总电流是多少？
（2）通过灯L1和L2的电流。
5、如图所示的电路，若电源电压为6V，在方框内画出各问的等效电路，并完成相关计算：
（1）当只闭合S2和S4时，电压表的示数为3.8V，电流表A1的示数为0.2A。
①L1和L2两端的电压各为多少？
②通过L1和L2的电流各为多少？
（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少？
（3）同时闭合S2、S3、S4，电压表的示数为多少？
---------参考答案-----------
一、单选题
1、A
【解析】
【详解】
由题意知道，“沉迷网络”和“交友不慎”两个圆形模块（开关），用脚踩其中任何一个模块，与模块连接的电视上就会播放对应的教育短片，说明两模块可以独立工作、互不影响，即两灯泡应并联，且各有一个开关控制，故只有A选项符合。
故选A。
2、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
3、C
【解析】
【详解】
A．由电路图可知，S1和S2串联，只有自动开关S1和手动开关S2共同闭合时，电动机才能工作，故A不符合题意；
B．由电路图可知，自动识别开关S1只要不闭合，即使闭合S2，电动机也不工作，故B不符合题意；
C．由电路图可知，自动开关S1和手动开关S2并联，且电动机位于干路，闭合任何一个开关，电动机就能工作，故C符合题意；
D．由电路图可知，手动开关S2闭合时会造成电源短路，故D不符合题意。
故选C。
4、B
【解析】
【详解】
丝绸摩擦过的玻璃棒缺少电子，带正电，当玻璃棒与验电器A接触后，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷（自由电子）会转移到A上，电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，故B正确，ACD错误。
故选B。
5、B
【解析】
【详解】
A．由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则电流表A1的示数
I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A
故A正确，不符合题意；
BCD．电流表A2的示数
I2=IL2+IL3=0.2A+0.3A=0.5A
电流表A3的示数
I3=IL3=0.3A
故B错误，符合题意，CD正确，不符合题意。
故选B。
6、A
【解析】
【详解】
A．将铅笔芯接在电路的 A、B两点间，闭合开关，能使小灯泡发光，因为铅笔芯属于导体，故A符合题意；
BCD．干木条、塑料棒、橡胶都不容易导电，属于绝缘体，接入A、B间灯泡不能发光，故BCD不符合题意。
故选A。
7、C
【解析】
【详解】
A．形成持续电流的条件一是电路闭合，二是要有电源，故A正确，不符合题意；
B．导体容易导电是因为内部有大量的自由电荷，绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，故B正确，不符合题意；
C．在电源的外部电流由电源正极经用电器流向电源负极；在电源的内部电流从电源的负极流向电源的正极，故C错误，符合题意；
D．大地、铜线、人体都容易导电，属于导体，故D正确，不符合题意。
故选C。
8、D
【解析】
【详解】
ABC．观察甲电路图，闭合开关后，根据电流的流法可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，因为并联电路中干路电流等于各支路电流之和，电流表A2读数是0.5A，则电流表A1的示数大于0.5A，图乙为电流表A1指针的位置，假设电流表A1连接“0~0.6A”接线柱，则电流表A1的示数为0.3A，这不符合电流表A1的示数大于0.5A的条件，假设不成立，电流表A1不是连接“0~0.6A”接线柱，电流表A1是连接“0~3A”接线柱，它的读数为1.5A；综上所述，电流表A1是连接“3A”接线柱，灯泡L1和L2并联，电流表A1的读数是1.5A，故ABC错误；
D．由上述解析可知，电流表A1的读数是1.5A，即干路电流为1.5A，电流表A2读数是0.5A，即流过灯L2的电流为0.5A，根据并联电路的电流规律，可知通过灯L1的电流为
通过灯L1的电流为1A，故D正确。
故选D。
9、B
【解析】
【详解】
数字解锁开关S1或图案解锁开关S2或指纹解锁开关S3均可以解锁，说明三个开关可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，故B符合题意，ACD不符合题意。
故选B。
10、A
【解析】
【详解】
A．将导线接在L1的两端时发现L2亮、说明L2是好的，然后并接在L2两端时，发现两灯均不亮，则灯L1断路。故A符合题意；
B．如果灯L2断路，则L2不会亮，故B不合题意；
C．如果灯L1短路，则灯L2会亮，故C不合题意；
D．如果灯L2短路，则L1会亮，故D不合题意。
故选A。
二、填空题
1、串 并
【详解】
[1]因为串联电路中，各用电器之间工作时相互影响，因此用来做装饰的小彩灯，一个灯坏后，一串灯全都不亮，说明它们工作时相互影响，因此它们之间的连接方式为串联。
[2]马路边的路灯，灯与灯之间是互不影响的，所以是并联的关系。
2、扩散 高 吸引力 验电器 同种电荷相互排斥 不能
【详解】
（1）[1]将一滴红墨水滴入水中，可以看到它在水中散开，这种现象叫做扩散，是由于分子不停做无规则运动，使墨水分子和水分子彼此进入对方分子的空隙中而造成的。
[2]温度越高，分子的无规则运动越剧烈，所以为了这种现象更快点，水的温度应该较高。
（2）[3]图乙中，两个磨平的铅块吸引到一起块，是因为铅块分子间存在着引力，使它们下方挂着重物也不至于分开。
（3）[4][5]图丙实验器材的名称叫验电器，是用来检验物体是否带电的仪器；当验电器与带电体接触后，验电器的两片金属箔片上都带了与带电体相同的电荷，由于同种电荷相互排斥，所以两个金属箔片会张开一定的角度。
（4）[6]图丁中，一带电的塑料棒靠近铝箔片的一端时，铝箔片会跟随塑料棒偏转，可能是因为铝箔片带有和塑料棒不同的电荷，因为异种电荷相互吸引而偏转；也可能是不带电，因为带电体可以吸引不带电的轻小物体，铝箔片因为被带电的塑料棒吸收而偏转， 所以不能判断铝箔片是否带电。
3、同种电荷相互排斥 负
【详解】
[1]上方是与毛皮摩擦过的细塑料丝，塑料丝带上了电荷，下方是与毛皮摩擦过的PVC塑料管，PVC塑料管也带上了电荷，此时悬空，说明是同种电荷相互排斥。
[2]由于塑料丝和PVC塑料管带了同种电荷，PVC塑料管带上负电，则细塑料丝带上负电。
4、S1、S3 S1、S2、S3
【详解】
[1][2]要使两灯并联，则电流的路径有两条，应同时闭合开关S1、S3，断开S2；同时闭合开关S1、S2、S3，电源的两端被导线相连，将形成电源短路。
5、电源 用电器
【详解】
[1]将另一架手机置于华为手机上，就能给另一架手机充电，华为手机提供电能，故华为手机是电源。
[2]另一架手机消耗电能，故相当于电路中的用电器。
三、计算题
1、 (1)9V；(2)1.2A
【详解】
(1)闭合开关S后，两个电阻并联，电流表测量R2所在支路的电流，则电源电压为
(2)干路上的电流大小为各支路电流之和，即
答：(1)电源电压为9V；
(2)干路上的电流大小为1.2A。
2、1A、0A；3A；发生短路现象
【详解】
由图知道， 当S1闭合、S2和S3都断开时，两灯泡串联，电流表A1、A2测电路中的电流，电流表A3被短路，则电流表A3的示数为0A，因串联电路中各处的电流相等，所以，电流表A1、A2的示数相等，均为1A。
当S2和S3闭合、S1断开时，两灯泡并联，电流表A1测通过L1的电流，电流表A2测通过L2的电流，电流表A3测干路电流，因并联电路中干路电流等于各支路电流之和，所以
将S1、S2和S3同时闭合后，会造成电源短路，烧坏电流表和电源。
答：当S1闭合、S2和S3都断开时，电流表A2和A3的示数依次为1A、0A；当S2和S3闭合、S1断开时，电流表A1的示数为3A；若将S1、S2和S3同时闭合会发生短路现象。
3、（1）0A；（2）0.26A；（3）0.24A
【详解】
解：（1）只闭合S2时，此时为灯泡L2的简单电路，灯泡L1无电流通过，故通过L1的电流是0A。
（2）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2=0.26A。
（3）若只闭合S1、S2，电流表A1的示数为0.5A，由（2）知，通过L2的电流为I2=0.26A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1=I﹣I2=0.5A﹣0.26A=0.24A
答：（1）当只闭合S2时，若电流表A1的示数为0.26A，则通过L1的电流是0A；
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
4、（1）2.2A；（2）1.76A，0.44A
【详解】
解：（1）由电路图可知，两灯并联，电流表A1测干路电流，A2测L2支路电流，由并联电路干路电流等于各支路电流之和可知，A1示数应大于A2示数，而两电流表指针偏转相同，所以A1使用0~3A量程，分度值0.1A，由图乙知其示数为2.2A，电路中的总电流即干路电流为
（2）A2使用0~0.6A量程，分度值0.02A，其示数为0.44A，即L2支路电流为0.44A；由并联电路的电流特点可知，通过L1电流为
答：（1）电路中的总电流是2.2A；
（2）通过灯L1和L2的电流分别为1.76A、0.44A。
5、等效电路见解析；（1）①3.8V，2.2V；②0.2A，0.2A；（2）0.28A，0.32A；（3）6V
【详解】
解：（1）由电路图可知，当只闭合S2和S4时，L1和L2串联，电压表测L1两端电压，电流表A1和A2测串联电路中的电流。等效电路如下图1：
电压表的示数为3.8V，即L1两端的电压U1＝3.8V，由串联电路的总电压等于各用电器两端的电压之和可得，L2两端的电压
②根据串联电路的电流处处相等的特点可知：通过L1和L2的电流相等为0.2A；
（2）由电路图可知，当只闭合S1和S3时，L1和L2并联，电流表A1测L1的电流，A2测干路电流；等效电路如图2：
电流表A1示数0.28A，即通过L1的电流I1＝0.28A，电流表A2的示数0.6A，即干路电流I＝0.6A，由并联电路中干路电流等于各支路电流之和可得，通过L2的电流
（3）由电路图可知，同时闭合S2、S3、S4，只有L1接入电路，电压表测电源电压；等效电路如图3：
电压表示数为6V。
答：（1）L1和L2两端的电压分别为3.8V、2.2V；通过L1和L2的电流都是0.2A；
（2）当只闭合S1和S3时，灯L1和L2通过的电流分别为0.28A和0.32A；
（3）同时闭合S2、S3、S4，电压表的示数为6V。
